LEGRAND LEXIC 037 64 User manual

Technische Daten 037 64 037 91 037 84
Anschlußspannung: 230V 50/60Hz 120V 50/60Hz 24V AC/DC
Wirkleistungsaufnahme: ca. 0,8W
Schaltausgang: 16A 250V~µ cos ϕ= 1
Ganggenauigkeit: ± 1 s / Tag bei typischen Installationsbedingungen
eindrähtig mehrdrähtig
Anschlußquerschnitt: 1,5...4 mm21,5...2,5 mm2
Programmbilder: 20
Gangreserve: 10 Jahre
Lagertemperatur: -20°C bis +60°C
Betriebstemperatur: -20°C bis +55°C
Tasten gleichzeitig drücken
MENU
Alle 5 Tasten gleichzeitig drücken
Zuerst Taste loslassen, 3 Sekunden
danach alle anderen Tasten loslassen.
MENU
●LEXIC™
®
Schaltuhr
Rex2000 D21d
037 64, 037 84, 037 91
NT 29 07 42 05
Bedienungsanleitung
D
SET TIME CHECK... ON
PROG DATE NEW...OFF
SU/Wi D/M/Y
6
24
18
12
OK
MENU
Schaltzustand des Ausganges
= Ein
= Aus
L
N
Sicherheitshinweise
• Einbau und Montage dieses Produktes dürfen nur durch eine Fachkraft erfolgen. • Die elektrische Sicherheit ist nur dann gewährleistet, wenn das
Produkt in der jeweils produktspezifischen Installationsumgebung mit allem mitgelieferten Zubehör installiert wird. • Um die elektromagnetische Ver-
träglichkeit, wie es im Rahmen der Bestimmungen zur CE-Kennzeichnung von Produkten im Anwendungsbereich der EMV-Richtlinie 89/336/EWG
gefordert ist, zu gewährleisten, müssen bei Verbrauchern mit hohem Einschaltstrom (z.B. motorbetriebene Geräte oder Lampen mit einer Nennlei-
stung von mehr als 800W) oder Schaltperioden < 24 Sekunden entsprechende Schutzmaßnahmen getroffen werden. • Durch Eingriffe in das Pro-
dukt erlöschen jegliche Haftungsansprüche. • Wenn die Schaltuhr zwischen wärmeabgebenden Geräten installiert wird und sich dadurch für die
Schaltuhr eine Umgebungstemperatur über 55°C ergibt, muß zwischen den wärmeabgebenden Geräten und der Schaltuhr ein Leerraum vorgesehen
werden. (z.B. 1⁄2Leermodul, Best.-Nr. 044 40 oder 1 Leermodul, Best.-Nr. 044 41).
Erläuterung
6
24
18
12
Aktuelle Uhrzeit, bzw. Schaltzeit
Clr = Schaltzeiten löschen
Copy = Schaltzeiten kopieren
Menu
Sommer / Winter Tag / Monat / Jahr
Segmentkranzanzeige des
eingegebenen Programms,
1 Segment = 30 min,
Taste MENU,
aktiviert das Menu oder
bricht einen Vorgang ab
Pfeiltaste,
bewegt den Pfeil
Symbol für ”Automatikbetrieb“
Symbol für ”Handschalter“
Symbol für ”Permanent EIN“
Symbol für ”Permanent AUS“
Taste OK,
bestätigt die Eingabe
Taste – und +,
verändert die einzustellenden Werte,
Reset 1 die Schaltzeiten bleiben erhalten
Reset 2 auch die Schaltzeiten werden gelöscht
1. Inbetriebnahme
Anschluß
Funktion
Rex2000 D21d ist eine digitale Tagesschaltuhr mit Segmentkranzanzeige für den Verteilereinbau. Es können bis zu 20 Programmbilder eingegeben werden. Ein Programmbild umfaßt eine Einschalt-
zeit und eine Ausschaltzeit. Wird während der Programmierung 60 Sekunden keine Taste betätigt, wird die Schaltuhr in die Ausgangsposition zurückgestellt. Die kleinste Schaltzeit beträgt 1 Minute.
Die Schaltzeiten werden unbegrenzt gesichert, können aber jederzeit überschrieben werden. Die eingegebenen Programmbilder werden in einem Segmentkranz mit einem Raster von 30 Minuten
dargestellt. Die Uhrzeit wird digital angezeigt. Die Sommer- /Winterzeitumschaltung kann wahlweise von Hand oder automatisch durch die Schaltuhr vorgenommen werden.
2. Aktuelle Uhrzeit einstellen
Taste aktiviert das Menu.
Mit der Taste SET TIME... auswählen und mit
Taste bestätigen.
Mit Taste nochmals SET TIME
bestätigen.
Mit den Tasten die aktuelle
Stunde einstellen und mit Taste
bestätigen.
Mit den Tasten die aktuelle
Minute einstellen und mit der Taste
bestätigen.
OK
OK
OK
OK
MENU
SET TIME
6
24
18
12
Das Gerät darf bei einer
Netzspannungsversorgung
keine Schutzkleinspannung
schalten und bei einer
Schutzkleinspannungsver-
sorgung keine Netzspan-
nung schalten.
1200W 1200W 2300W 1800W 2300W
100W 1800W
Parallel-
kompensation
60VA max. 7µF
Legrand GmbH, Telefon 0 29 21 - 104-0
Netzausfall
Bei Netzausfall wird no U angezeigt.
Die Tasten sind ohne Funktion.
Die Resetfunktion ist möglich.

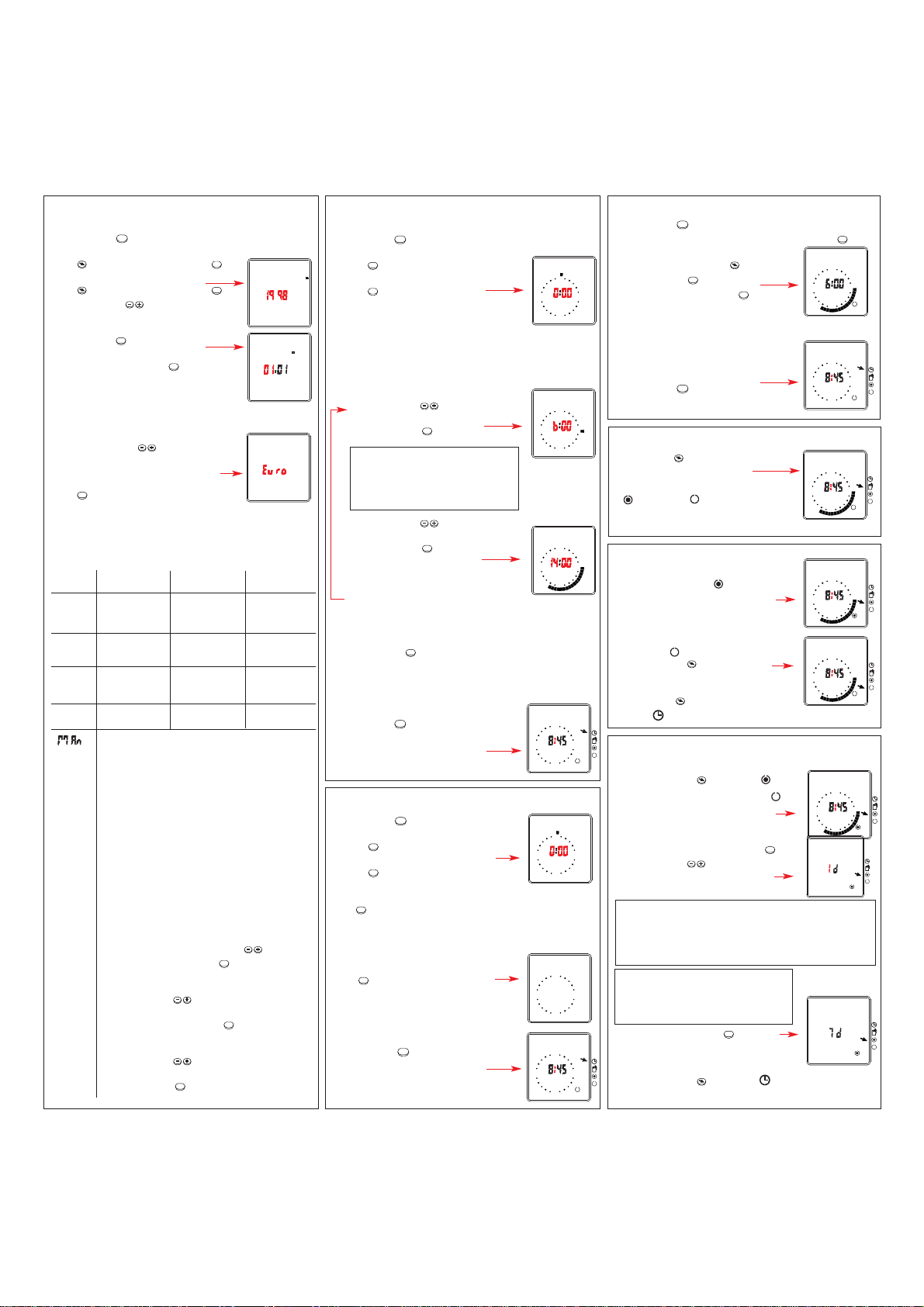

3. Aktulles Datum und Sommer-/Winterzeit-
umschaltung einstellen
SET
DATE
D/M/Y
SET
DATE
SU/Wi
SET
DATE
D/M/Y
Euro
Gb
US
nonE keine
Umschaltung
keine
Umschaltung
Frei programmierbares Datum der Sommer-/
Winterzeit Umstellung
Nödliche Halbkugel
Geben Sie hier für Ihren Standort / Ihr Land, das
Anfangsdatum der Sommerzeit sowie das Endda-
tum der Sommerzeit ein. Der Wochentag wird
automatisch dem Datum zugeordnet.
Südliche Halbkugel
Auf der südlichen Halbkugel muß das Anfangs-/
und Enddatum der Sommerzeit für das gleiche
Jahr eingestellt werden.
In den folgenden Jahren erfolgt die Zeitumstellung
immer an dem eingestellten Wochentag, unab-
hängig vom Datum.
Mit den Tasten das Jahr einstellen und mit
Taste bestätigen.
Mit den Tasten den aktuellen Tag und
Monat der Sommerzeit einstellen und mit der
Taste bestätigen.
Mit den Tasten den aktuellen Tag und
Monat der Normalzeit einstellen
und mit der Taste bestätigen.
OK
OK
OK
Ein-
stellung Beginn der Sommerzeit Ende der Sommerzeit Geltungs- bereich
letzter
Sonntag im
März letzter
Sonntag im
Oktober
vierter
Sonntag im
Oktober
letzter
Sonntag im
Oktober
erster
Sonntag
im April
letzter
Sonntag im
März nur für
Großbritannien
nur für
Nordamerika
Europäische
Union
4. Schaltzeiten einstellen
Taste aktiviert das Menu.
Mit der Taste PROG... bestätigen.
Mit Taste PROG NEW...
bestätigen.
Mit den Tasten
die Einschaltzeit einstellen
und mit Taste bestätigen.
Mit den Tasten
die Ausschaltzeit einstellen
und mit Taste bestätigen.
Es können max. 20 Ein- und Ausschaltzeiten
eingestellt werden.
Die Einstellungen nochmals mit Taste bestätigen.
Programmeingabe beenden:
Taste sooft drücken bis die
aktuelle Uhrzeit erscheint.
MENU
OK
OK
OK
OK
OK
MENU
Taste aktiviert das Menu.
Mit der Taste PROG... bestätigen.
Mit Taste PROG NEW...
bestätigen.
Mit der Taste das Löschen der Schaltzeiten bestätigen.
Nun können neue Schaltzeiten eingestellt werden (siehe § 4)
Soll die Schaltuhr keine Schaltzeiten enthalten,
Taste 2x drücken.
Taste sooft drücken
bis die aktuelle Uhrzeit erscheint.
MENU
OK
OK
OK
OK
MENU
ON
PROG NEW
6
24
18
12
PROG NEW OFF
6
24
12
18
6
24
18
12
ON
PROG NEW
6
24
18
12
ON
PROG NEW
6
24
18
12
Hinweis:
Die Einstellung erfolgt minutenweise
Ein Tastendruck = 1 Minute
Taste halten = erhöhte Geschwindigkeit
6
24
18
12
PROG NEW
6
24
12
18
5. Schaltzeiten löschen
Mit der Taste das Handsymbol
auswählen.
Der vom Programm vorgegebene
Schaltzustand wird umgekehrt.
= Ein = Aus
Mit dem nächsten wirksamen Schaltbefehl übernimmt die
Schaltuhr wieder das Ein- und Ausschalten.
6
24
18
12
7. Handschalter Ein / Aus
9. Dauerschaltung für eine vorwählbare Anzahl von
Tagen (1 bis 99 Tage)
Mit der Taste
das Symbol für permanent Ein
oder permanent Aus auswählen.
Mit Taste die Auswahl bestätigen.
Mit den Tasten die Anzahl der Tage
einstellen.
Mit Taste bestätigen.
Vorzeitiges Beenden der Dauerschaltung
Mit der Taste das Symbol für Automatikbetrieb
auswählen.
OK
OK
6
24
18
12
6. Schaltzeiten abfragen
Taste aktiviert das Menu. Mit der Taste PROG...
bestätigen. Mit Taste TIME CHECK...
auswählen und mit Taste bestätigen.
Mit der Taste die Schaltzeiten
nacheinander abfragen
Freie Speicherplätze werden durch
FrEE angezeigt.
Schaltzeitenabfrage beenden:
Taste sooft drücken bis die
aktuelle Uhrzeit erscheint.
MENU
OK
OK
OK
MENU
TIME CHECK ON
6
24
18
12
6
24
18
12
Die Dauerschaltung beginnt sofort und
endet nach Ablauf der eingestellten Tage
um 24:00 Uhr.
Die eingestellten Tage werden bis zum
Ende der Dauerschaltung angezeigt.
2—> Tage EIN/AUS
1—> Tag EIN/AUS
- - - - —> permanent EIN/AUS
99 —> Tage EIN/AUS
98 —> Tage EIN/AUS
8. Dauerschaltung Ein / Aus
Mit der Taste
das Symbol für permanent Ein
auswählen.
oder permanent Aus auswählen.
Beenden der Dauerschaltung
Mit der Taste das Symbol für
Automatikbetrieb auswählen.
6
24
18
12
6
24
18
12
Taste aktiviert das Menü. Mit der Taste SET TIME...
auswählen und mit Taste bestätigen.
Mit der Taste DATE... auswählen und
mit Taste bestätigen.
Mit den Tasten das Jahr
einstellen
Mit Taste bestätigen.
Nun den aktuellen Tag und Monat
mit den Tasten einstellen
und jeweils mit Taste bestätigen.
Sommer-/Winterzeitumstellung
Die Sommer-/Winterzeitumschaltung kann wahlweise von
Hand oder automatisch durch die Schaltuhr vorgenommen
werden.
Mit der Taste die Region
(siehe Tabelle) der Sommer/Winterzeit
auswählen und mit Taste bestätigen.
Wünschen Sie keine Umstellung, wählen
Sie die Einstellung nonE.
Die automatische Umstellung ist abhängig von Ihrem Standort/
Ihr Land. Wählen Sie die für Ihrem Standort / Ihr Land benötig-
te Einstellung.
OK
OK
OK
OK
OK
MENU

Caractéristiques techniques
037 64 037 91 037 84
Alimentation: 230V 50/60Hz 120V 50/60Hz 24V AC/DC
Consommation: env. 0,8W
Contact de sortie: 1 contact inverseur 16A 250V~µ cos ϕ= 1
Précision de l’horloge: ±1 s/jour aux conditions d’installations typiques
Commutation minimum: 1 minute
Capacité des bornes: conducteurs rigides fils souples
1,5 à 4 mm21,5 à 2,5mm2
Capacité maximum: 20 programmes
Réserve de marche: 10 ans
Température de stockage: -20°C à +60°C
Température d’utilisation: -20°C à +55°C
Appuyer simultanément sur les touches
MENU
Appuyer simultanément sur toutes les touches.
Relâcher d’abord la touche , âpres 3 seconds toutes
les autres touches. L’heure démarre à 0:00
MENU
●LEXIC™
®
Interrupteur horaire
Rex2000 D21d
037 64, 037 84, 037 91
NT 29 07 42 05
Mode d’emploi
F
SET TIME CHECK... ON
PROG DATE NEW...OFF
SU/Wi D/M/Y
6
24
18
12
OK
MENU
Etat de commutation de la sortie
= En circuit
= Hors circuit
L
N
Précautions d’emploi
• Seul un spécialiste doit installer et monter cet appareil. • La sécurité électrique est seulement garantie si l´appareil est installé dans un milieu d´ins-
tallation spécifique à cet appareil avec tous les accessoires livrés. • Afin de garantir la compatibilité électromagnétique, telle que demandée dans le
cadre des dispositions pour obtenir le sigle CE des produits du domaine d’application des directives concernant la compatibilité électromagnétique
89/336/UEE, il faut prendre des mesures de protection appropriées pour les consommateurs ayant un courant de fermeture du circuit élevé (par
exemple pour les appareils à moteur ou les lampes avec une puissance nominale de plus de 800 W) ou des périodes de connexion de < 24
secondes. • Toute revendication de responsabilité expire en cas d´intervention sur l´appareil. • Si l´interrupteur horaire est installé à côté d´appareils
produisant de la chaleur et s´il s´ensuit de ce fait pour l´interrupteur une température ambiante supérieure à 55°C, il faut prévoir un espace libre entre
les appareils qui produisent cette chaleur et l´interrupteur. (p.e. 1⁄2module vide, No de Cde 044 40 ou 1 module vide, No de Cde 044 41)
Description
6
24
18
12
Heure ou horaire programmé
Clr = Effacer des horaires programmés
Copy = Copier des horaires programmés
Menu
Eté / Hiver Jour / Mois / Année
Affichage par segments
du programme saisi,
1 segment = 30 minutes
Touche MENU, active le menu ou
interrompe un processus
Touche flèche,
déplace la flèche
Symbole de “Fonctionnement automatique”
Symbole de “Anticipation de la commutation”
Symbole de “MARCHE permanente”
Symbole de “ARRET permanent”
Touche OK, valide la saisie
Touches – et +,
permettent de modifier les valeurs à régler
Reset 1 Les horaires programmés sont conservés
Reset 2 Même les horaires programmés
sont effacés
1. Mise en service
Raccordement
Fonctionnement
Rex2000 D21d est un interrupteur horaire à programme journalier 1 sortie, à affichage sur cadran digital. Il est possible de saisir jusqu’à 20 programmes. Un programme se compose d’une heure
d’ouverture et d’une heure de fermeture du circuit. Les horaires programmés sont sauvegardés de manière illimitée, mais peuvent être modifiés à tout moment. Les programmes saisis sont visualisés
sur un cadran composé de segments digitaux représentant 30 minutes chacun. L’heure est indiquée par affichage digital. Le changement d’heure été/hiver peut, au choix, être effectué manuellement
ou automatiquement.
2. Mise à l’heure
La touche active le menu.
Sélectionner SET TIME... (réglage de l’heure) avec
la touche et valider en appuyant sur la
touche .
Valider une nouvelle fois SET TIME avec la
touche .
Régler les heures à l’aide des touches et
valider en appuyant sur la touche .
Régler les minutes à l’aide des touches et
valider en appuyant sur la touche .
OK
OK
OK
OK
MENU
SET TIME
6
24
18
12
En cas d’alimentation par le
réseau (230V), le contact de
sortie ne peut commuter de
la très basse tension (24V)
et inversement, en cas
d’alimentation du produit en
très basse tension (24V), le
contact de sortie ne peut
commuter la tension du
réseau (230V).
1200W 1200W 2300W 1800W 2300W
100W 1800W
Fluo compensé
parallèle:
60VA max. 7µF
Panne de secteur
En cas de panne de secteur, le message no
Us’affiche. Les touches n’ont plus aucune
fonction. L’opération Reset 1 est possible.

3. Régler la date actuélle et le changement d’heure
été/hiver
La touche active le menu.
Sélectionner SET TIME ... (réglage de l’heure)
avec la touche et valider en appuyant sur
la touche .
Sélectionner DATE ... (date) avec la touche
et valider en appuyant sur la touche .
Régler l’année à l’aide des touches .
Valider en appuyant sur la touche .
Régler maintenant le jour et le mois et valider
en appuyant sur la touche .
Changement de l’heure été/hiver
Le changement de l’heure été/hiver peut, au choix, être effec-
tué manuellement ou automatiquement par l’intermédiaire de
l’interrupteur horaire.
Sélectionner, à l’aide des touches , la
région (se reporter au tableau ci-dessous) de
l’heure d’été/d’hiver et valider en
appuyant sur la touche .
Si vous ne souhaitez pas changer l’heure,
choisissez le réglage “nonE”.
Le changement automatique dépend de votre localisation / de
votre pays. Choisissez le réglage correspondant à votre
localisation / à votre pays.
OK
OK
OK
OK
OK
MENU
SET
DATE
D/M/Y
SET
DATE
SU/Wi
SET
DATE
D/M/Y
Euro
Gb
US
nonE Pas de
changement
Pas de
changement
Date programmable librement du changement
d´heure d´été/hiver
Hémisphère nord
Entrer pour votre point de position/votre pays la
date du début de l´heure d´été ainsi que la date de
fin de l´heure d´été. Le jour de semaine sera affec-
té automatiquement à la date.
Hémisphère sud
Dans l´hémisphère sud la date de début et de fin
de l´heure d´été doit être réglée pour la même
année.
Dans les années suivantes le changemnet d´heure
a toujours lieu au jour de semaine indiqué, indé-
pendant de la date.
Régler l’année à l’aide des touches et
valider en appuyant sur la touche .
Régler le jour et le mois de passage à l’heure
d’été à l’aide des touches et valider en
appuyant sur la touche .
Régler le jour et le mois de retour à l’heure
normale à l’aide des touches et valider en
appuyant sur la touche .
OK
OK
OK
Réglage Début de l’heure d’été Fin de l’heure d’été Zone d’application
Dernier
dimanche de
mars Dernier
dimanche
d’octobre
Quatrième
dimanche
d’octobre
Dernier
dimanche
d’octobre
Premier
dimanche d’avril
Dernier
dimanche de
mars
Uniquement
pour la Grande-
Bretagne
Uniquement
pour l’Amérique
du Nord
Union
Européenne
4. Programmer les horaires
La touche active le menu. Valider PROG...
(programmation) en appuyant sur la touche .
Valider PROG NEW... (nouvelle
programmation) en appuyant sur la touche .
Régler l’heure de mise en circuit à l’aide
des touches et valider en appuyant
sur la touche .
Régler l’heure de mise hors circuit à l’aide
des touches et valider en
appuyant sur la touche .
On peut régler au maximum 20 horaires de mise en
circuit et de mise hors circuit par jour.
Convient de valider encore une fois les règlages pour un jour
en appuyant sur la touche .
Terminer la programmation
Appuyer sur la touche autant de fois
que nécessaire pour revenir à
l’affichage de l’heure.
MENU
OK
OK
OK
OK
OK
MENU
La touche active le menu. Valider
PROG... (programmation) en appuyant sur la
touche . Valider PROG NEW... (nouvelle
programmation) en appuyant sur la
touche .
Valider l’effacement des horaires programmés en appuyant sur
la touche .
Il est maintenant possible de programmer de nouveaux
horaires (se reporter au paragraphe 4.)
Si l’interrupteur horaire ne doit comporter
aucun horaire programmé, appuyer deux fois
sur la touche .
Appuyer sur la touche autant de fois que
nécessaire pour revenir à
l’affichage de l’heure.
MENU
OK
OK
OK
OK
MENU
ON
PROG NEW
6
24
18
12
PROG NEW OFF
6
24
12
18
6
24
18
12
ON
PROG NEW
6
24
18
12
ON
PROG NEW
6
24
18
12
Indication :
Le réglage s’effectue minute par minute.
Une pression sur la touche = 1 minute
Si l’on maintient la touche appuyée, le
réglage se fait plus rapidement.
6
24
18
12
PROG NEW
6
24
12
18
5. Effacer des horaires programmés
Choisir le symbole manuel à l’aide de la
touche .
L’état de commutation prescrit par le
programme est inversé :
= Marche = Arrêt.
A la saisie de l’ordre de commutation actif suivant,
l’interrupteur horaire reprend la fonction de mise
en circuit / mise hors circuit.
6
24
18
12
7. Commutateur manuel Marche / Arrêt
9. Commutation permanente pour un nombre
présélectionné de jours (1 à 99 jours)
Sélectionner avec la touche le
symbole pour marche permanente
ou pour arrêt permanent.
Confirmer le choix avec la touche .
Régler le nombre des jours avec
les touches .
Confirmer avec la touche .
Terminer prématurément la commutation
permanente
Sélectionner le symbole avec la touche pour un
fonctionnement automatique .
OK
OK
6
24
18
12
6. Vérifier des horaires programmés
La touche active le menu. Valider PROG... (programmation)
en appuyant sur la touche . Sélectionner TIME CHECK...
(contrôle des heures) à l’aide de la
touche et valider en appuyant sur la
touche .
Vérifier les horaires programmés les uns
après les autres à l’aide de la
touche .
Les emplacements libres de mémoire sont
indiqués par l’inscription FrEE (libre).
Terminer la vérification des horaires
programmés
Appuyer sur la touche autant de
fois que nécessaire pour revenir
à l’affichage de l’heure.
MENU
OK
OK
OK
MENU
TIME CHECK ON
6
24
18
12
6
24
18
12
La commutation permanente commence
tout de suite et se termine après
l´écoulement des jours réglés à 24.00
heures. Les jours réglés seront indiquer
jusqu’à la fin du réglage permanent.
2—> Jours MARCHE/ARRÊT
1—> Jour MARCHE/ARRÊT
- - - - —> permanent MARCHE/ARRÊT
99 —> Jours MARCHE/ARRÊT
98 —> Jours MARCHE/ARRÊT
8. Commutation permanente
Marche / Arrêt
Choisir le symbole de marche
permanente
ou le symbole d’arrêt permanent
à l’aide de la touche .
Terminer la commutation permanente
Choisir le symbole de fonctionnement
automatique à l’aide de la touche .
6
24
18
12
6
24
18
12

1200W 1200W 2300W 1800W 2300W
100W 1800W
Parallel
compensation:
60VA max. 7µF
Technical data 037 64 037 91 037 84
Supply voltage: 230V 50/60Hz 120V 50/60Hz 24V AC/DC
Consumption: ca. 0,8W
Contact rating: changeover contact 16A 250V~µ cos ϕ= 1
Accuracy: ±1 s/day under typical installation conditions
Terminal capacity: single strand multi strand
1,5 to 4 mm21,5 to 2,5 mm2
Program pictures: 20
Battery reserve: 10 years
Storage ambient: -20°C to +60°C
Working ambient: -20°C to +55°C
Press together
MENU
Press all 5 buttons together.
First release button , after 3 seconds release all other buttons.
MENU
●LEXIC™
®
Time switch
Rex2000 D21d
037 64, 037 84, 037 91
NT 29 07 42 05
SET TIME CHECK... ON
PROG DATE NEW...OFF
SU/Wi D/M/Y
6
24
18
12
OK
MENU
State of contact
ON
OFF
L
N
Safety notice
• Assembly and installation of this product may be carried out by a specialist only. • To guarantee electrical safety the product has to be installed in
the applicable product specific environment with all accessories included in the delivery. • To ensure electromagnetic tolerance as required by the
provisions to identify CE- products in applicable ambits of EMV 89/336/ CE-lines, adequate protective measures have to be found for consumers of
high voltage dropout - current ( for example motor run devices or lamps exceeding power rating of 800W ) or commutation – times < 24 seconds. •
Modification of the product results in the loss of all warranty claims. • In case the time switch is installed between exothermal facilities causing an
ambient temperature of over 55°C, a vacuum has to be created between the exothermal facilities and the time switch ( f. e. 1⁄2vacuum module, stock
number 044 40 or 1 vacuum module, stock number 044 41.
Presentation
6
24
18
12
Real time, switching time
Clr = delete switching times
Copy = copy switching times
Menu
Summer/winter Day/month/year
Segment display of the
existing program
1 segment = 30 minutes
Button Menu
activates the menu or
breaks off the process
Button moves the flash
Symbol for automatic operation
Symbol for manual override
Symbol for continuous override ON
Symbol for continuous override OFF
Button OK
confirms the input
Button minus and plus
changes the values
Reset 1 Switching program remains
Reset 2 Switching program deleted
1. Starting
Connection
Function
The Rex2000 D21d is a digital daily time switch with a circular segmented display for general rail mounting use. Up to 20 program pictures can be set. A program picture incorporates both ON and
OFF time. If no button is pressed for 60 seconds during programming the time switch goes back to the start position. Minimum switching time is 1 minute. The switching times are protected but can be
overlaid by other programs. Programs are displayed with a minimum segment size a of 30 minutes. The time and the week days are presented digitally. The summer-/winter changeover can be
programmed for hand or automatic operation.
2. Setting actual time
Button activates the menu.
Select SET TIME... with button and confirm with
button . Confirm once more
SET TIME with button .
Set actual hour with buttons and confirm with
button .
Set actual minute with buttons and confirm
with button .
OK
OK
OK
OK
MENU
SET TIME
6
24
18
12
For saftety, when the time
switch is connected to the
mains supply the contact
should not be used on an
isolated low voltage supply.
And when the time switch is
connected to the isolated
voltage supply the contact
should not be used on the
mains supply.
Operating instructions
GB
Mains failure
Mains failure will be displayed by no
U. Buttons are inoperative.
Reset is possible.

3. Setting actual date and summer-/ winter
changeover
Button activates the menu.Select SET TIME... with
button and confirm with button .
Select DATE... with button and confirm
with button .
Set year with buttons and
confirm with button .
Set day and month with buttons
and confirm with button .
Summer-/winter changeover
Summer- / winter changeover can be made manually or auto-
matically if set.
Choose the region of summer-/winter
(see table below) with buttons .
Confirm with button .
If manual changeover is required choose nonE during the date
input. Automatic changeover depends on your country / area.
Choose the appropriate setting for your country / area.
OK
OK
OK
OK
OK
MENU
SET
DATE
D/M/Y
SET
DATE
SU/Wi
SET
DATE
D/M/Y
Euro
Gb
US
nonE No
changeover
No
changeover
Freely programmable date with regard to the
change from summer time to winter time
Nothern hemisphere
Put in the date at which the summer time starts
and ends at your location/in your country. The
weekday is automatically allocated to the date.
Southern hemisphere
On the southern hemisphere the date at which the
summer time starts/ends must be programmed for
the same year.
Set year with buttons and
confirm with button .
Set actual day and month
of summertime with
buttons and confirm with button .
Set actual day and month
of real time with buttons
and confirm with button .
OK
OK
OK
Choice Beginning of summertime End of summertime Country / area
last Sunday
in March
last Sunday
in October
4th Sunday
in October
last Sunday
in October
1ST Sunday
in April
last Sunday
in March
GB
only North
America
EU
4. Setting switching times
Button activates the menu.
Confirm PROG... with button .
Confirm PROG NEW... with button .
Set ON time with buttons and
confirm with button .
Set OFF time with buttons and
confirm with button .
A maximum of 20 ON and OFF times can be set.
Confirmed again with button .
Terminating program input
Press button as required until the
actual time appears.
MENU
OK
OK
OK
OK
OK
MENU
Button activates the menu.
Confirm PROG... with button .
Confirm PROG NEW... with button .
To delete program press button .
New program can be set now (see §4).
If this day does not contain any program
press button twice.
Press button as required until the actual
time appears.
MENU
OK
OK
OK
OK
MENU
ON
PROG NEW
6
24
18
12
PROG NEW OFF
6
24
12
18
6
24
18
12
ON
PROG NEW
6
24
18
12
ON
PROG NEW
6
24
18
12
Advice:
Setting advances in minutes.
Press once = 1 minute
Hold button = higher speed
6
24
18
12
PROG NEW
6
24
12
18
5. Delete switching times
6. Check switching times
Button activates the menu. Confirm PROG... with button .
Select TIME CHECK... with button
and confirm with button .
With button check setting times one
after another.
Free storage locations will be
displayed with FrEE.
Terminating check switching times
Press button as required until the
actual time appears.
MENU
OK
OK
OK
MENU
TIME CHECK ON
6
24
18
12
6
24
18
12
Select hand symbol with
button
State of contact set by program
will be reversed.
= ON = OFF
The next program automatically returns the switch to on or off
as programmed.
6
24
18
12
7. Hand ON/OFF
8. Continuous switching
Select with button
the symbol for continuous
override ON
or continuous override OFF
Terminating continuous switching
Select symbol with button symbol
for automatic operation.
6
24
18
12
6
24
18
12
9. Continuous switch for a preselected number of
days (1 to 99 days)
Select the symbol for permanent ON
or for permanent OFF
with the key .
Acknowledge selection with the key .
Adjust the number of days with
the keys .
Acknowledge with the key .
Premature termination of the continuous
switch
Select the symbol for automatic operation with the key .
OK
OK
6
24
18
12
The continuous switch is activated imme-
diately and ends after expiry of the
adjusted days at 24:00 hours.
The adjusted days are displayed till the
end of the continuous switching.
2—> days ON/OFF
1—> day ON/OFF
- - - - —> permanent ON/OFF
99 —> days ON/OFF
98 —> days ON/OFF

1200W 1200W 2300W 1800W 2300W
100W 1800W
Parallelkompen-
satie:
60VA max. 7µF
Technische gegevens 037 64 037 91 037 84
Aansluitspanning: 230V 50/60Hz 120V 50/60Hz 24V AC/DC
Opgenomen vermogen: ca. 0,8 W
Belasting: changeover contact 16A 250V~µ cos ϕ= 1
Nauwkeurigheid: ±1 seconde / dag onder karakteristieke
Aansluitklemmen: massief flexibel
1,5 tot 4 mm21,5 tot 2,5mm2
Max. aantal schakelingen: 20
Gangreserve: 10 jaar
Opslagtemperatuur: -20°C tot +60°C
Bedrijfstemperatuur: -20°C tot +55°C
De knoppen tegelijk indrukken.
MENU
Alle 5 toetsen gelijktijdig indrukken en ingedrukt houden.
Eerst knop loslaten, 3 secondes daarna alle andere toetsen
loslaten.
MENU
●LEXIC™
®
Schakelklok
Rex2000 D21d
037 64, 037 84, 037 91
NT 29 07 42 05
SET TIME CHECK... ON
PROG DATE NEW...OFF
SU/Wi D/M/Y
6
24
18
12
OK
MENU
Stand van de contacten
= aan
=uit
L
N
Veiligheid en installatie aanwijzingen
• Het inbouwen en installeren van dit produkt mag alleen uitgevoerd worden door een erkend vakman. • De elektrische veiligheid is slechts gewaar-
borgd wanneer het product steeds in de productspecifieke installatieom geving met alle meegeleverde toebehoren geïnstalleerd wordt . • Bij appara-
ten met grote inschakelstroom (bijv. motorgedreven toestellen of lampen met een nominaal vermogen van meer dan 800W) of schakelperiodes
<24 secondes moeten de passende veiligheidsmaatregelen genomen worden om de electromagnetische verdraagzaamheid te kunnen waarborgen
zoals die wordt geëist door de bepalingen betreffende de voorziening van het CE-keurmerk van producties op het toepassingsgebied van de EMV
richtlijn 89/336/EG. • Bij elke wÿzing aan het product vervalt iedere aansprakelijkheid. • Indien de tijdschakelklok naast andere apparatuur is gemon-
teerd, welke uitstralingswarmte ervoor zorgt dat de omgevingstemperatuur hoger ligt dan 55°C, dient er tussen deze apparatuur en de tijdschakelklok
een ledige rulmte te zijn. (vb 1⁄2ledige module, ref.nr. 044 40 of 1 ledige module ref.nr. 044 41).
Display
6
24
18
12
Aktuele tijd of de schakelen tijd
Clr = programma wissen
Copy = programma copiëren
Menu
Zomer / Winter dag/maand jaar
Digitale ruiters
welke het programma weergeven,
1 ruiter = 30 minuten
Menu knop
Aktiveert het menu,
of onderbreekt de handeling
Pijl knop
bedien de pijl op het display
Symbool “automatisch”
Symbool “handbediening”
Symbool “permanent aan”
Symbool permanent uit”
“OK”
bevestigd de instelling
“Min” en “Plus” knop
bedien ingestelde waarde
Reset 1 De schakeltijden blijven behouden
Reset 2 Ook de schakeltijden worden gewist.
1. In bedrijfstelling
Aansluitschema
Funktie omschrijving
De Rex2000 D21d is een digitale dagklok met een digitale ruiter aanduiding. De klok is bedoelt voor DIN-rail montage in een behuizing. Er kan per dag 20 keer geschakeld worden (20x in 20x uit).
Indien tijdens het programmeren 60 seconden geen knop wordt bediend, vervalt de tijdschakelklok in zijn oude programma. De kortste schakeltijd bedraagt 1 minuut. Het programma blijft permanent
in het geheugen staan, maar kan altijd overschreven worden. Het programma wordt visueel gemaakt door digitale ruiters. 1 ruiter staat voor 30 minuten. De tijd en de dag worden digitaal weergege-
ven. De zomer/wintertijd omschakelling kan automatisch door de tijdschakelklok handmatig bedient worden.
2. De tijd instellen
Drukknop aktiveert het menu.
Met drukknop SET TIME... kiezen en met
bevestigen. Met drukknop SET TIME...
nogmaals bevestigen.
Met drukknoppen kunt u de uren instellen en
met bevestigen.
Met drukknoppen kunt u de minuten
instellen en met bevestigen.
OK
OK
OK
OK
MENU
SET TIME
6
24
18
12
De tijdschakelklok mag bij
een netspanning aansluiting
geen veilige spanning scha-
kelen en bij een veiligheid-
spanning aansluiting geen
netspanning schakelen.
Gebruiksaanwijzing
NL
Uitval van de Netspanning
Bij spanning uitval wordt “no U” op het display
zichtbaar. De bedieningsknoppen hebben geen
funktie meer. Alleen reset 1 is mogelijk.

3. Programmeren van de datum en de
zomer/wintertijd omschakeling
Met drukknop aktiveert het menu. Kies met
SET TIME... en bevestig de tijdinstelling
met . Kies met DATE... de dag en
bevestig de instelling met .
Stel met de drukknoppen het jaar in.
Bevestig met .
Stel de dag en maand in
en bevestig met .
Zomer /wintertijd omschakeling
U kunt kiezen of de zomer/wintertijd omschakelling met de
hand gebeurt of automatisch door de tijdschakelklok.
Kies met drukknoppen de juiste
regio (zie tabel) en bevestig met .
Indien u geen zomer/wintertijd omschakeling wilt, kies dan
nonE. De automatische omschakeling is afhankelijk van de
plaats waar de tijdschakelklok wordt toegepast.
OK
OK
OK
OK
OK
MENU
SET
DATE
D/M/Y
SET
DATE
SU/Wi
SET
DATE
D/M/Y
Euro
Gb
US
nonE geen
omschakeling
geen
omschakeling
Vrij programmeerbare datum voor omschake-
ling zomer-/wintertijd
Noordelijk halfrond
Voer hier voor uw standplaats/land de begindatum
van de zomertijd alsmede de einddatum van de
zomertijd in. De weekdag wordt automatisch aan
de datum toegekend.
Zuidelijk halfrond
Op het zuidelijk halfrond moet de begin-/ en eind-
datum van de zomertijd voor hetzelfde jaar inge-
steld worden.
In de volgende jaren geschiedt de tijdomschake-
ling altijd op de ingestelde weekdag, onafhankelijk
van de datum.
Met de drukknoppen kunt u het jaar instellen
en met bevestigen.
Met de drukknoppen kunt u de dag en
maand van de zomertijd instellen en met
bevestigen.
Met de drukknoppen kunt u de huidige dag
en maand van de normaaltijd instellen en
met bevestigen.
OK
OK
OK
Instelling Begin van de
zomertijd Einde van de zomertijd Regio
laatste
zondag in
maart laatste zondag
in oktober
vierde
zondag in
oktober
laatste zondag
in oktober
eerste
zondag in
april
laatste
zondag in
maart alleen
Groot-
Brittannië
alleen
Noord Amerika
Europese
Unie
4. Programmeren van de schakeltijden
Met drukknop aktiveert u het menu.
Bevestig met PROG....
Bevestig met PROG NEW....
Stel met de inschakeltijd in
en bevestig met .
Stel met de uitschakeltijd in
en bevestig met .
Er kunnen maximal 20 in- en uitschakeltijden worden
geprogrammeerd.
Schakeltijden moeten extramet bevestigd worden.
Einde van het programmeren
Druk net zo vaak op totdat de
aktuele tijd verschijnt.
MENU
OK
OK
OK
OK
OK
MENU
Aktiveer met het menu.
Bevestig met PROG... en daarna
met PROG NEW....
Met kunt u het verwijderen bevestigen.
U kunt nu een nieuw programma programmeren (zie4.).
Indien er op deze dag niet geschakeld hoeft
te worden,
druk 2x op .
Druk net zo vaak op tot de
aktuele tijd verschijnt.
MENU
OK
OK
OK
OK
MENU
ON
PROG NEW
6
24
18
12
PROG NEW OFF
6
24
12
18
6
24
18
12
ON
PROG NEW
6
24
18
12
ON
PROG NEW
6
24
18
12
Let op:
Bij programmeren 1x drukken = 1 minuut.
Bij het inhouden van de drukknop = de
tijd loopt in een hogere snelheid.
6
24
18
12
PROG NEW
6
24
12
18
5. Het verwijderen van een programma
6. Opvragen van het programma
Met drukknop aktiveert u het menu.
Bevestig met PROG....
Kies met TIME CHECK...en bevestig
dit met
U kunt met de schakeltijden
na elkaar opvragen.
Vrije geheugenplaatsen worden
met FrEE aangegeven.
Beëindigen van het opvragen van
het programma
Druk net zo vaak op totdat de
aktuele tijd verschijnt.
MENU
OK
OK
OK
MENU
TIME CHECK ON
6
24
18
12
6
24
18
12
Kies met het
handbedieningssymbool.
De schakelstand wordt omgekeerd.
= Aan = Uit
De klok schakelt automatisch over op zijn programma.
6
24
18
12
7. Handbediening AAN /UIT
8. Continu AAN / UIT
Kies met het symbool
“permanent aan”
Of met het symbool
“permanent uit”
Beëindig continu aan of uit door met het
symbool uit te kiezen.
6
24
18
12
6
24
18
12
9. Continuschakeling voor een selecteerbaar aantal
dagen (1 tot 99 dagen).
Met de toets
het symbool voor permanent In
of permanent Uit selecteren.
Met de toets de keuze bevestigen.
Met de toetsen het aantal dagen
instellen.
Met de toets bevestigen.
Voortijdig beëindigen van de
continuschakeling
Met de toets het symbool voor automatisch bedrijf
selecteren.
OK
OK
6
24
18
12
De continuschakeling gebint onmiddellijk
en eindigt na afloop van de ingestelde
dagen om 24:00 uur. De ingestelde
dagen worden getoond zolang het per-
manente schakelschema actief is.
2—> dagen AAN/UIT
1—> dag AAN/UIT
- - - - —> permanent AAN/UIT
99 —> dagen AAN/UIT
98 —> dagen AAN/UIT

Caratteristiche tecniche037 64 037 91 037 84
Alimentazione: 230V 50/60Hz 120V 50/60Hz 24V AC/DC
Consumo: circa 0,8W
Contatto in uscita: in commutazione 16A250V~µ cosϕ=1
Precisione dell’orologio: ±1 sec./giorno, in caso di opere d’installazione a norma
Capacità dei morsetti: conduttori rigidi cavi flessibili
1,5 a 4 mm21,5 a 2,5mm2
Programmi memorizzabili: 20
Riserva di carica: 10 anni
Temperatura di stoccaggio: da -20°C a +60°C
Temperatura di utilizzo: da -20°C a +55°C
Premere contemporaneamente sui tasti
MENU
Premere contemporaneamente tutti i cinque tasti e tenerli premuti.
Rilasciare prima il tasto tre secondi più tardi rilasciare tutti gli altri
tasti. L’ora attuale inizia a 0:00.
MENU
●LEXIC™
®
Programmatore orario
Rex2000 D21d
037 64, 037 84, 037 91
NT 29 07 42 05
Instruzioni d’impiego
I
SET TIME CHECK... ON
PROG DATE NEW...OFF
SU/Wi D/M/Y
6
24
18
12
OK
MENU
Stato di commutazione del contatto in uscita
= Circuito chiuso
= Circuito aperto
L
N
Precauzioni di utilizzo
• A contatto con le apparecchiature elettriche è garantita la sicurezza e l’incolumità fisica, solo se il prodotto viene utilizzato, assieme agli accessori
forniti in dotazione, nell’apposito ambito di installazione. • Per garantire la compatibilità elettromagnetica, come richiesta dalle disposizione per
l’identificazione CEE di prodotti in ambito applicativo delle direttive EMV 89/ 336/ CEE, si devono trovare delle rispondenti misure di sicurezza per
consumatori con corrente di’avviamento alta (per esempio apparecchi funzionanti a motore o lampade con potenza nominale di più di 800 W) o
periodi di commutazione < 24 secondi. • La posa e il montaggio di questo prodotto deve essere effettuato da personale specializzato. • Se il pro-
grammatore orario è installato vicino a prodotti che emettono calore e possono provocare un aumento della temperatura superiore a 55°C, prevede-
re uno spazio libero tra il programmatore e il prodotto che emette calore. Si può anche utilizzare un modulo distanziatore (1⁄2modulo: art. 04440 - 1
modulo: art 04441).
Descrizione
6
24
18
12
Ora attuale o orario programmato
Clr = Cancella orari programmati
Copy = Copia orari programmati
Menu
Estate/Inverno Giorno/Mese/Anno
Visualizzazione sullo schermo a settori
del programma memorizzato,
1 settore = 30 minuti
Tasto MENU,
attiva il menu di programmazione o
interrompe una operazione
Tasto freccia,
sposta la freccia
Simbolo “Funzionamento automatico”
Simbolo “Anticipo della commutazione”
Simbolo “MARCIA forzata continua”
Simbolo “ARRESTO forzato continuo”
Tasto OK,
conferma la memorizzazione
Tasti + e -,
permettono di modificare i valori da regolare
Reset 1 I programmi memorizzati sono mantenuti
Reset 2 Anche i programmi memorizzati sono
cancellati
1. Messa in servizio
Collegamento
Funzionamento
Rex2000 D21d è un interruttore orario digitale a programma giornaliero con indicazioni su schermo a settori analogici destinato al montaggio nei quadri di distribuzione. E’ possibile memorizzare sino
a 20 programmi. Un programma è composto di un orario di apertura del circuito e da uno di chiusura. Se, nel corso della programmazione, non viene premuto nessun tasto per 60 secondi.
l’interruttore orario si riposiziona automaticamente nella posizione iniziale. La durata minima di una commutazione è di 1 minuto. Gli orari memorizzati sono protetti illimitatamente, ma possono essere
cancellati in un qualsiasi momento. I programmi memorizzati sono visualizzati sullo schermo con settori di passo 30 minuti. L’ora attuale è visualizzata sotto forma digitale. Il cambio dell’ora
solare/legale può essere effettuato a scelta manualmente o automaticamente dall’apparecchio.
2. Regolazione dell’ora attuale
Il tasto MENU attiva il menu.
Selezionare SET TIME... (regolazione dell’ora
attuale) con il tasto e confermare
premendo il tasto .
Confermare una seconda volta SET TIME... con il
tasto .
Selezionare le ore con l’aiuto dei tasti e
confermare premendo sul tasto .
Selezionare i minuti con l’aiuto dei
tasti e confermare premendo il tasto .
OK
OK
OK
OK
SET TIME
6
24
18
12
In caso di alimentazione
dalla rete, l’apparecchio non
può commutare bassa ten-
sione di sicurezza e, in caso
di alimentazione in bassa
tensione di sicurezza, non
può commutare tensione di
rete.
1200W 1200W 2300W 1800W 2300W
100W 1800W
Fluorescente
compensato
parallelo:
60VA max. 7µF
Mancanza della rete
In caso di mancanza della rete, il viene visualizza-
to il messaggio no U. I tasti non hanno più alcuna
funzione. E’ possibile l’operazione Reset 1.

3. Regolazione della data attuale e cambiamento
dell’ora estate/inverno
Il tasto attiva il menu. Selezionare SET TIME...
(regolazione dell’ora attuale) con il tasto e
confermare premendo il tasto .
Selezionare DATE... (data attuale) con il
tasto e confermare premendo il tasto .
Selezionare l’anno con l’aiuto dei tasti .
Confermare premendo sul tasto .
Selezionare poi il giorno e il mese e
confermare premendo sul tasto .
Cambiamento dell’ora estate/inverno
Il cambiamento dell’ora estate/inverno (ora legale/solare) può
essere effettuato, a scelta, manualmente o automaticamente
dall’apparecchio stesso.
Selezionare, con l’aiuto dei tasti ,
regione geografica del cambiamento dell’ora
(vedi tabella qui sotto) e confermare
premendo il tasto .
Se non desiderate cambiare l’ora, scegliete nonE.
Il cambiamento automatico dipende dalla posizione geografica
del paese nel quale è installato l’apparecchio. Scegliete la
selezione corrispondente.
OK
OK
OK
OK
OK
MENU
SET
DATE
D/M/Y
SET
DATE
SU/Wi
SET
DATE
D/M/Y
Euro
Gb
US
nonE Nessun
cambiamento
Nessun
cambiamento
Data liberamente programmabile del passaggio
dall’ora legale a quella solare e vicerversa
Emisfero boreale
Inserire qui la data iniziale e quella finale dell’ora
legale del vostro luogo di residenza/nazionale. Il
giorno della settimana viene attribuito automatica-
mente in base alla data.
Emisfero australe
Nell’emisfero australe la data di inizio e di fine
dell’ora legale deve essere impostata per l’anno in
corso.
Ogni anno il passaggio avviene sempre nel giorno
impostato, indipendentemente dalla data.
Selezionare l’anno con l’aiuto dei tasti e
confermare premendo il tasto .
Selezionare il giorno e il mese di passaggio
all’ora estiva con l’aiuto dei tasti e
confermare premendo il tasto .
Selezionare il giorno e il mese di ritorno all’ora
solare estiva con l’aiuto dei tasti e
confermare premendo il tasto .
OK
OK
OK
Rego-
lazione Inizio ora legale Fine ora legale Zona di applicazione
Ultima domeni-
ca di marzo
Ultima domenica
di ottobre
Quarta domenica
di ottobre
Ultima domenica
di ottobre
Prima domenica
di aprile
Ultima domeni-
ca di marzo
Solo per la Gran
Bretagna
Solo per Nord
America
Unione Europea
4. Programmazione
Il tasto attiva il menu. Confermare PROG...
(programmazione) premendo il tasto .
Confermare PROG NEW...
(nuova programmazione) premendo
sul tasto .
Selezionare l’ora di chiusura del circuito
con l’aiuto dei tasti e confermare
premendo sul tasto .
Selezionare l’ora di apertura del circuito
con l’aiuto dei tasti e confermare
premendo sul tasto .
Si possono memorizzare al massimo 20
chiusure e aperture.
Le impostazioni per un giorno.
Premere una seconda volta il tasto .
Terminare la programmazione
Premere sul tasto tutte le volte necessarie
fino a che non ricompare la
visualizzazione dell’ora attuale.
MENU
OK
OK
OK
OK
OK
MENU
Il tasto attiva il menu. Confermare
PROG... (programmazione) premendo il
tasto . Confermare PROG NEW...
(nuova programmazione) premendo
sul tasto .
Confermare la cancellazione degli orari memorizzati premendo
sul tasto . E’ possibile memorizzare contemporaneamente
nuovi orari (vedi paragrafo 4).
Se non si deve programmare alcun orario
sull’apparechio,
premere due volte il tasto .
Premere sul tasto tutte le volte
necessarie fino a che non ricompare la
visualizzazione dell’ora attuale.
OK
OK
OK
OK
OK
MENU
ON
PROG NEW
6
24
18
12
PROG NEW OFF
6
24
12
18
6
24
18
12
ON
PROG NEW
6
24
18
12
ON
PROG NEW
6
24
18
12
Indicazione:
La regolazione si effettua minuto per
minuto.
Una pressione sul tasto = 1 minuto
Se si mantiene il tasto premuto, la
regolazione si effettua più rapidamente.
6
24
18
12
PROG NEW
6
24
12
18
5. Cancellare orari memorizzati
6. Verificare gli orari memorizzati
Il tasto attiva il menu. Confermare PROG...
(programmazione) premendo il tasto .
Confermare TIME CHECK... (controllo degli
orari) con l’aiuto del tasto e confermare
premendo il tasto .
Verificare gli orari memorizzati uno dopo
l’altro con l’aiuto del tasto .
Le zone libere della memoria sono
indicate dalla scritta FrEE (libero)
Terminare la verifica degli orari
memorizzati
Premere sul tasto tutte le volte
necessarie fino a che non ricompare la
visualizzazione dell’ora attuale.
MENU
OK
OK
OK
MENU
TIME CHECK ON
6
24
18
12
6
24
18
12
Scegliere il simbolo manuale con l’aiuto
del tasto .
Lo stato di commutazione previsto dal
programma viene invertito:
= Marcia = Arresto
Alla attivazione dell’ordine di commutazione
attivo successivo, l’interruttore orario riprende la
funzione di chiusura /apertura del circuito.
6
24
18
12
7. Commutatore manuale Marcia / Arresto
8. Commutazione forzata continua
Marcia / Arresto
Scegliere il simbolo di
marcia forzata
o il simbolo di arresto forzato
continuo con l’aiuto del tasto .
Terminare la commutazione forzata
continua
Scegliere il simbolo di funzionamento
automatico con l’aiuto del tasto .
6
24
18
12
6
24
18
12
9. Comando permanente per un numero di giorni
preselezionabile (da 1 a 99 giorni)
Selezionare con il tasto
il simbolo per l’inserimento continuo del
comando oppure per il
disinserimento continuo del medesimo.
Confermare la selezione con il tasto .
Impostare con i tasti il
numero dei giorni.
Confermare con il tasto .
Interruzione anticipata del comando
permanente.
Selezionare con il tasto il simbolo per
il funzionamento automatico.
OK
OK
6
24
18
12
Il comando permanente si attiva imme-
diatamente e si disattiva allo scadere dei
giorni impostati, alle ore 24:00.
I giorni impostati vengono mostrati fino al
termine dell’impostazione continua.
2—> giorni On/ Off
1—> giorno On/Off
- - - - —> pernamentemente ON/OFF
99 —> giorni On/ Off
98 —> giorni On/ Off

Características técnicas037 64 037 91 037 84
Alimentación: 230V 50/60Hz 120V 50/60Hz 24V AC/DC
Consumo: aprox. 0,8 W
Contacto de salida: contacto inversor 16A 250V~µ cos ϕ= 1
Precisión del reloj: ±1 s/día dadas las condiciones típicas de instalacíon
Capacidad de bornas: conductores rígidos cables flexibles
1,5 a 4 mm21,5 a 2,5 mm2
Capacidad: 20
Reserva de cuerda: 10 años
Temperatura de almacenamiento: -20°C a +60°C
Temperatura de trabajo: -20°C a +55°C
Pulsar las teclas simultáneamente.
MENU
Presionar y mantener presionado al mismo tiempo los 5 teclas.
Primero dejar la tecla .Después de 3 segundo dejar todos los
otros botones. La hora empieza a partir de 0:00.
MENU
●LEXIC™
®
Interruptor horario
Rex2000 D21d
037 64, 037 84, 037 91
NT 29 07 42 05
Modo de empleo
E
SET TIME CHECK... ON
PROG DATE NEW...OFF
SU/Wi D/M/Y
6
24
18
12
OK
MENU
Estado de conmutación de la salida
= Conectada
= Desconectada
L
N
Consejos de seguridad
• La seguridad eléctrica sólo está garantizada cuando el producto ha sido instalado conforme a las especificaciones del producto con todos
los accesorios suministrados con el mismo. • Para garantizar la compatibilidad electromagnética exigida en el ámbito de las determinaciones para el
marcado CE de productos pertenecientes al dominio de aplicación de la norma CEM 89/336/CEE, es necesario de tomar medidas adecuadas en el
caso de consumidores de altas corrientes de conexión (p.e. aparatos accionados por motor o lámparas con capacidad nominal superior a 800W) o
con periodicidades de arranque < 24 segundos. • La instalación y montaje de este producto debe ser realizado por personal cualificado. • Si el inte-
rruptor horario se monta junto a productos que emitan calor y puedan provocar una temperatura del entorno superior a 55°C, dejar un espacio vacío
entre el interruptor horario y los productos emisores de calor. Se puede utilizar, un elemento separador (1⁄2módulo, ref. 044 40 o 1 módulo
ref. 044 41).
Descripción
6
24
18
12
Hora u horario programado
Clr = Borrar horarios programados
Copy = Copiar horarios programados
Menú
Verano/Invierno Día / Mes / Año
Segmentos de visualización del
programa introducido
1 segmento = 30 minutos
Tecla MENÚ,
activa el menú o interrumpe un proceso
Tecla flecha,
desplaza la flecha
Símbolo de “Funcionamiento automático”
Símbolo de “Adelanto de la conmutación”
Símbolo de “MARCHA permanente”
Símbolo de “PARO permanente”
Tecla OK,
confirma la entrada de datos
Teclas (-) y (+),
permiten modificar los valores a ajustar
Puesta a cero 1 Se conservan los horarios programados
Puesta a cero 2 Se borran también los
horarios programados
1. Puesta en marcha
Conexión
Funcionamiento
El Rex2000 D21d es un interruptor horario digital, con programa diario y visualización en una corona compuesta de segmentos, destinado a su montaje en el cuadro de distribución. Se pueden intro-
ducir hasta 20 programas. Un ciclo de conmutación se compone de una hora de cierre y de una hora de apertura del circuito. Si en el transcurso de la programación no se pulsa ninguna tecla duran-
te 60 segundos, el interruptor horario vuelve a su posición inicial. Los programas pueden copiarse a otros días. Duración de conmutación mínima: 1 minuto. La memoria de horarios programados es
eterna pero los programas pueden modificarse en cualquier momento. Los programas introducidos se visualizan en una corona compuesta de segmentos en la que cada segmento representa 30
minutos. Indicación digital de la hora y los días de la semana. El cambio de horario verano/invierno puede realizarse, a voluntad, manualmente o automáticamente mediante el interruptor horario.
2. Puesta en hora
Pulsar la tecla para activar el menú.
Seleccionar SET TIME... (ajuste de la hora) pul-
sando la tecla y confirmar
pulsando la tecla .
Confirmar una vez más SET TIME... pulsando la
tecla .
Pular las teclas hasta conseguir la hora dese-
ada y confirma pulsando la tecla .
Pular las teclas hasta conseguir
los minutos deseados y confirma
pulsando la tecla .
OK
OK
OK
OK
MENU
SET TIME
6
24
18
12
En caso de alimentación a
red, el aparato no puede
conmutar a baja tensión de
seguridad; en caso de ali-
mentación en baja tensión
de seguridad, no puede con-
mutar tensión de red.
1200W 1200W 2300W 1800W 2300W
100W 1800W
Fluo
compensacion
paralelo: 60VA
max. 7µF
Avería del sector
En caso de avería en el sector, aparece el men-
saje no U. Las teclas son inoperantes.
Es posible realizar la opereación Puesta a cero 1.

3. Ajuste de la fecha actual y del cambio de
horario verano-invierno
Pulsar la tecla para activar el menú.
Seleccionar SET TIME... (ajuste de la hora) pulsando la
tecla y confirmar pulsando la tecla .
Seleccionar DATE... (fecha) pulsando la
tecla y confirmar pulsando la tecla .
Pulsar las teclas hasta conseguir el
año deseado.
Pulsar la tecla para confirmar.
A continuación, ajustar el día y el mes y
confirmar pulsando la tecla .
Cambio de horario verano/invierno
El cambio de horario verano/invierno puede efectuarse, a
voluntad, manualmente o automáticamente mediante el
interruptor horario.
Pulsando las teclas , seleccionar la
zona correspondiente (consultar
el cuadro adjunto) del horario de
verano/invierno y confirmar pulsando la
tecla . Si no desea cambiar la hora,
elija el ajuste “nonE”.
El cambio automático depende de la localización o el país.
Escoja el ajuste correspondiente a su localización / país.
OK
OK
OK
OK
OK
MENU
SET
DATE
D/M/Y
SET
DATE
SU/Wi
SET
DATE
D/M/Y
Euro
Gb
US
nonE Sin cambioSin cambio
Programación libre de la fecha para el cambio
horario de verano e invierno
Hemisferio norte
Introduzca aquí la fecha de inicio y de finalización
del verano del lugar donde se encuentre / su país.
El día de la semana se añadirá automáticamente
a la fecha.
Hemisferio sur
En el hemisferio sur se debe ajustar la fecha de
inicio y de finalización del verano para el mismo
año.
En los años siguientes, el cambio horario se efec-
tuará siempre en el día de la semana dado, inde-
pendientemente de la fecha.
Ajustar el año pulsando las teclas y
comfirmar pulsando la tecla .
Pulsar las teclas para ajustar el día y el mes
de cambio al horario de verano
y confirmar pulsando le tecla .
Pulsar las teclas para ajustar el día y el mes
de retorno al horario normal y confirmar
pulsando le tecla .
OK
OK
OK
Ajuste Inicio del horario
de verano Final del horario de verano Zona de
aplicación
Ultimo
domingo de
marzo Ultimo
domingo de
octubre
Cuarto
domingo de
octubre
Ultimo
domingo de
octubre
Primer
domingo de
abril
Ultimo
domingo de
marzo Solo para Gran
Bretaña
Solo para
América del
Norte
Unión
Europea
4. Programación de horarios
Pulsar la tecla para activar el menú.
Confirmar PROG... (programación) pulsando
la tecla . Confirmar PROG NEW...
(nueva programación) pulsando
la tecla .
Pulsar las teclas para ajustar la hora
de cierre del circuito y confirmar
pulsando la tecla .
Pulsar las teclas para ajustar la hora
de apertura del circuito y confirmar
pulsando la tecla .
Se puede programar un máximo de
20 horarios de cierre y de apertura de circuito por día.
Confirmar una vez más los ajustes para un día
pulsando la tecla .
Fin de la programación
Pulsar la tecla las veces necesarias
hasta regresar a la visualización
de la hora.
MENU
OK
OK
OK
OK
OK
MENU
Pulsar la tecla para activar el menú.
Confirmar PROG... (programación) pulsando
la tecla . Confirmar PROG NEW...
(nueva programación) pulsando
la tecla .
Confirmar el borrado de los horarios programados pulsando la
tecla .
A partir de este momento se pueden programar nuevos hora-
rios (ver párrafo 4).
Si el día en cuestión no debe incluir ningún
horario programado, pulsar dos veces la
tecla .
Pulsar la tecla las veces necesarias
hasta regresar a la
visualización de la hora.
MENU
OK
OK
OK
OK
MENU
ON
PROG NEW
6
24
18
12
PROG NEW OFF
6
24
12
18
6
24
18
12
ON
PROG NEW
6
24
18
12
ON
PROG NEW
6
24
18
12
Nota:
El ajuste se efectúa por minutos.
Una pulsación de la tecla = 1 minuto.
Manteniendo pulsando la tecla, el aju-
ste se efectúa con mayor rapidez.
6
24
18
12
PROG NEW
6
24
12
18
5. Borrado de horarios programados
6. Comprobación de los horarios programados
Pulsar la tecla para activar el menú.
Confirmar PROG... (programación) pulsando la tecla .
Seleccionar TIME CHECK... (comprobación
de horas) pulsando la tecla y confirmar
pulsando la tecla .
Pulsar repetidamente la tecla para
comprobar, uno a uno, los horarios
programados.
Las posiciones de memoria libres se indican mediante la
visualización FrEE (libre).
Fin de la comprobación de los horarios
programados
Pulsar la tecla las veces
necesarias hasta volver a la
visualización de la hora.
MENU
OK
OK
OK
MENU
TIME CHECK ON
6
24
18
12
6
24
18
12
Pulsar la tecla para seleccionar el
símbolo de modo manual.
El estado de conmutación prescrito por
el programa se invierte:
= Marcha = Paro
Al activarse la orden de conmutación siguinte,
el interruptor horario vuelve a la función de
cierre de circuito / apertura de circuito, automáticamente
6
24
18
12
7. Conmutador Marcha / Paro manual
8. Conmutación Marcha / Paro
permanente
Seleccionar el símbolo de marcha
permanente,
o el símbolo de paro permanete,
pulsando la tecla .
Fin de la conmutación permanente
Pulsar la tecla hasta que aparezca el
símbolo de funcionamiento automático.
6
24
18
12
6
24
18
12
9. Conmutador permanente para un número
preseleccionado de días (de 1 a 99 días)
Elegir con el botón el símbolo para
encendido permanente o el símbolo
para apagado permanente.
Confirmar la selección con el botón .
Con los botones regular el número
de días.
Confirmar la con el botón .
Apagado prematuro del conmutador
permanente
Elegir con el botón el símbolo para funcionamiento
automático.
OK
OK
6
24
18
12
El conmutador permanente empieza a funcio-
nar inmediatamente y se apaga después de
que pasen los días seleccionados a las 24:00.
Los días definidos serán mostrados hasta final
de la conexión permanente.
2—> Días CONECTADO / DESCONECTADO
1—> Día CONECTADO / DESCONECTADO
- - - - —> CONECTADO / DESCONECTADO permanentemente
99 —> Días CONECTADO / DESCONECTADO
98 —> Días CONECTADO / DESCONECTADO

1200W 1200W 2300W 1800W 2300W
100W 1800W
Parallel
kompensering:
60VA max. 7µF
Tekniske data 037 64 037 91 037 84
Forsyningsspænding: 230V 50/60Hz 120V 50/60Hz 24V AC/DC
Forbruk: ~ 0,8W
Kontaktkapacitet: skiftekontakt 16A 250V~µ cos ϕ= 1
Nøjagtighed: ±1 s / dag ved typiske installationsbetingelser
Klemmekapacitet: enkeltstrenget flerstrenget
Trådstørrelse: 1,5 - 4 mm21,5 - 2,5 mm2
Programbilleder: 20
Batteri-backup: 10 år
Lagertemperatur: -20°C til +60°C
Arbejds-/driftstemperatur: -20°C til +55°C
Tryk samtidig
MENU
Tryk og hold alle 5 taster samtidig.
Slip først tasten , 3 sekunder senere så alle andre taster.
MENU
●LEXIC™
®
Kontaktur
Rex2000 D21d
037 64, 037 84, 037 91
NT 29 07 42 05
SET TIME CHECK... ON
PROG DATE NEW...OFF
SU/Wi D/M/Y
6
24
18
12
OK
MENU
Kontakttilstand
ON
OFF
L
N
Sikkerhedsforeskrifter
• Installation og montering af dette produkt må kun foretages af en fagmand. • Den driftsmæssige og elektriske sikkerhed garanteres kun hvis pro-
duktet er installeret med det korrekte tilbehór og som foreskrevet i installationsvejledningen. • For at sikre den elektromagnetiske fordragelighed som
kræves i henhold til bestemmelserne vedr. CE-mærkning af produkter indenfor anvendelsesområdet af EMC-direktivet 89/336/EOEF, skal ved for-
brugere med høj startstrøm (fx motordrevne apparater eller lamper med en mærkeeffekt på mere end 800W) eller koblingsperioder < 24 sekunder
træffes tilsvarende beskyttelsesforanstaltninger. • Ved indgreb i produktet bortfalder ethvert erstatningsansvar. • Hvis tænd-og-sluk-uret installeres i
nærheden af varmeafgivende apparater, så der rundt om uret kan opstå en temperatur på over 55°C, skal der drages omsorg for, at der etableres et
tomt område mellem de varmeafgivende apparater og uret. (f.eks. 1⁄2-modul, bestillingsnr. 044 40 eller 1-modul, bestillingsnr. 044 41).
Præsentation
6
24
18
12
Aktuel tid, omskiftetid
Clr = slet omskiftetider
Copy = Kopi : Kopier omskiftetider
Menu
Sommer/vinter Dag/Måned/år
Fremvisning på display af
det eksisterende program
1 segment= 30 minutter
Menu knappen
aktiverer menuen eller
afbryder processen
Knappen ændrer lysglimtet
Symbol for automatisk betjening
Symbol for manuel styring
Symbol for kontinuerlig ON
Symbol for kontinuerlig OFF
Knappen OK
bekræfter input
Knappen minus/plus
ændrer værdierne
Reset 1 Koblingsprogram forbliver
Reset 2 Omskifterprogrammer slettes
1. Start
Tilslutning
Funktioner
REX 2000 D21d er et digitalt kontaktur med døgnprogram og med et rundt segmentopdelt display til brug for DIN-skinne. Mulighed for indstilling af op til 20 programbilleder. Et programbillede inde-
holder både til- og frakoblingstid. Hvis ikke én af tasterne under programmeringen holdes nede I mere end 60 sek. vil kontakturet vende tilbage til udgangsstillingen. Minimum koblingstid er 1 minut.
Koblingstiderne er beskyttet, men kan overskrives af andre programmer.Tid og ugedag vises digitalt. Sommer-/vintertidsomstillingen kan ske ved manuel omskiftning eller programmeres.
2. Indstilling af faktisk tid
Knappen åbner menuen.
Vælg SET TIME... med knappen og bekræft
med med knappen . Bekæfte endnu
engang SET TIME med knappen .
Indstil faktiske timetal med knapperne og
bekræft med knappen .
Indstil aktuel minuttal med knapperne og
bekræft med knappen .
OK
OK
OK
OK
MENU
SET TIME
6
24
18
12
Af sikkerhedsmæssige hen-
syn bør kontakturet, når
dette er forbundet til hoved-
forsyningen, ikke benyttes på
en isoleret lavspændingsfor-
syning.
Når kontakturet er forbundet
til en isoleret spændingsfor-
syning bør kontakturet ikke
benyttes på hovedforsynin-
gen.
Betjeningsvejledning
DK
Strømforsyningsfejl
Strømforsyningsfejl vil blive vist I displayet
med no U. Knapperne er ikke brugbare.
Reset er muligt.

3. Indstilling af aktuel dato samt sommer-/vintertid
Knappen aktiverer menuén.
Vælg SET TIME .... med knappen og
bekræft med knappen . Vælg DATE ....
med knappen og bekræft med
knappen .
Indstil året med knapperne og
bekræft med knappen .
Indstil sag og måned med knapperne
og bekræft med knappen .
Omstilling sommer-/vintertid
Omstillingen mellem sommer- og vintertid kan
foregå manuelt eller programmeres.
Vælg område for sommer/vinter
(se nedenstående tabel)
med knapperne
Bekræft med knappen
Hvis manuel omstilling ønskes, vælg da nonE under indstillin-
gen af datoen. Automatisk omstilling afhænger af Deres
land/område. Vælg den korrekte indstilling for Deres
land/område.
OK
OK
OK
OK
OK
MENU
SET
DATE
D/M/Y
SET
DATE
SU/Wi
SET
DATE
D/M/Y
Euro
Gb
US
nonE Ingen
omstilling
Ingen
omstilling
Selvvalg, programmering af datoen for
sommer-/vintertids omstilling
Nordlige halvkugle
Indgiv begyndelsen-/ og slutdatoen for sommerti-
denfor opholdslandet. Ugedagen bliver automati-
skt tilordnet datoen.
Sydlige halvkugle
Her skal begyndelsen- / og slutdatoen for sommer-
tiden for det gældene år indgives.
I de efterfølgende år vil tidsomstillingen blive
udført ved den indstillede ugedag, uafhængigt af
datoen.
Indstil året med knapperne
og bekræft med knappen .
Indstil aktuel dag og måned for sommertiden med
knapperne og bekræft med knappen .
Indstil aktuel dag og måned for den aktuelle tid
med knapperne og bekræft med
knappen .
OK
OK
OK
Valg Start på sommertid Afslutning af sommertid Land/område
Sidste
søndag I
marts Sidste søndag
I oktober
4. søndag I
oktoberGB
(England)
Sidste
sømdag I
oktober
Første søn-
dag I April
Sidste
søndag I
marts GB (England)
Kun
Nordamerika
EU
4. Indstilling af omskiftetider
Knappen aktiverer menuén.
Bekræft PROG ... med knappen .
Bekræft PROG NEW ... med
knappen .
Indstil ON tiden med knapperne og
bekræft med knappen .
Indstil OFF tiden med knapperne og
bekræft med knappen .
20 til- og frakoblinger kan maksimalt indstilles pr. dag.
Bekræftes igen med knappen .
Afslutning af programinput
Hold knappen nede indtil den aktuelle
tid fremkommer.
MENU
OK
OK
OK
OK
OK
MENU
Knappen aktiverer menuen.
Bekræft PROG .... med knappen .
Bekræft PROG NEW ... med
knappen .
For at slette omskiftertider trykkes på knappen .
Nye omskiftertider kan nu indstilles (se afsnit 4.)
Hvis denne dag ikke indeholder nogen
omskiftertider, tryk da 2 gange på
knappen .
Hold knappen nede indtil den
aktuelle tid fremkommer.
MENU
OK
OK
OK
OK
MENU
ON
PROG NEW
6
24
18
12
PROG NEW OFF
6
24
12
18
6
24
18
12
ON
PROG NEW
6
24
18
12
ON
PROG NEW
6
24
18
12
Et godt råd:
Fremskynde minuttallene
Tryk én gang = 1 minut
Hold knappen nede = højere hastighed
6
24
18
12
PROG NEW
6
24
12
18
5. Sletning af omskiftertider
6. Kontrollering af koblingstider
Knappen aktiverer menuen.
Bekræft PROG ... med knappen .
Vælg TIME CHECK ... med knappen og
bekræft med knappen .
Med knappen kontrolleres de
indstillede koblingstider én efter én.
Fri hukommelsesplads vil blive
vist med FrEE
Afslutning af kontrol af koblingstider
Hold knappen nede indstil den
aktuelle tid fremkommer.
MENU
OK
OK
OK
MENU
TIME CHECK ON
6
24
18
12
6
24
18
12
Vælg håndsymbolet med
knappen .
Kontakttilstanden indstillet via
programmering vil blive vendt.
= ON (til) = OFF (fra)
Det næste program vil automatisk få kontakten til at vende
tilbage til ON eller OFF som programmeret.
6
24
18
12
7. Hånd til/fra
8. Kontinuerlig omskiftning
Vælg med knappen .
symbolet for kontinuerlig ON
eller kontinuerlig OFF
Afslutning af kontinuerlig omskiftning
Vælg symbol med knappen , symbol
for automatisk drift.
6
24
18
12
6
24
18
12
9. Permanent tilkobling i et forudbestemt antal dage
(1 til 99 dage)
Med tasten vælges
symbolet for permanent IND
eller symbolet for permanent UD.
Bekræft valget med tasten .
Indstil antal dage med tasterne .
Bekræft valget med tasten .
Førtidig afslutning af den permanente
tilkobling
Med tasten vælges symbolet for automatisk drift.
OK
OK
6
24
18
12
Den permanente tilkobling påbegyndes
straks og afsluttes efter udløbet af det
indstillede antal dage kl. 24:00. De ind-
stilte dage vises indtil repetitionskoblin-
gen afsluttes.
2—> dage TIL/FRA
1—> dag TIL/FRA
- - - - —> permanent TIL/FRA
99 —> dage TIL/FRA
98 —> dage TIL/FRA

1200W 1200W 2300W 1800W 2300W
100W 1800W
Rinnakkaiskom-
pensaatio:
60VA enint. 7µF
Tekniset tiedot 037 64 037 91 037 84
Syötöjännite: 230V 50/60Hz 120V 50/60Hz 24V AC/DC
Tehonkulutus n. 0,8W
Relelähtö: vaihtokosketin 16A 250V~µ cos ϕ= 1
Tarkkuus: ±1 sekunti / päivä tyypillisissä asennusolosuhteissa
Liittimien koot: yksisäikeinen monisäikeinen
1,5...4 mm21,5...2,5 mm2
Ohjelmakuvia: 20
Varakäynti: 10 vuotta
Varastointilämpötila: -20°C ... +60°C
Käyttölämpötila: -20°C ... +55°C
paina yhtäaikaa .
MENU
Kaikki 5 näppäintä painetaan samanaikaisesti ja pidetään
painettuina. Ensin päästetään näppäin irti, 3 sekuntia
myöhemmin päästetään kaikki muut näppäimet irti.
MENU
●LEXIC™
®
Kellokytkin
Rex2000 D21d
037 64, 037 84, 037 91
NT 29 07 42 05
SET TIME CHECK... ON
PROG DATE NEW...OFF
SU/Wi D/M/Y
6
24
18
12
OK
MENU
relelähdön asento
PÄÄLLÄ
POIS
L
N
Turvallisuusohjeihta
• Tämän tuotteen saa koota ja asentaa ainoastaan alan ammattihenkilö. • Sähköturvallisuus on taattu ainoastaan silloin, kun laite asennetaan tuot-
teelle määrättyyn asennusympäristöön kaikkine lisävarusteineen ja noudatetaan sähkömagneettista mukautuvaisuutta koskevia määräyksiä. • Jotta
voidaan taata CE-merkinnän puitteissa vaatima sähkömagneetinen mukautuvuus tuotteille, jotka käytetään sähkömagneettista mukautuvuutta
koskevan direktiivin 89/336/ETY käyttöalueella, on suoritettava tarpeelliset turvatoimenpiteet laitteissa, joiden kytkinvirta on suuri (esim. moottorikäyt-
töiset laitteet tai lamput, joiden nimellisteho on suurempi kuin 800W) tai kytkinjaksot ovat < 24 sekuntia. • Puututtaessa tuotteeseen mitätöityvät kaik-
ki korvausvaatimukset. • Jos aikakytkentäkello asennetaan lämpöluovuttavien laitteiden väliin ja aikakytkentäkellon ympäristö on siten yli 55°C, niin
lämpöluovuttavien laitteiden ja aikakytkentäkellon väliin on varattava tyhjä tila. (esim. 1⁄2tyhjämoduuli, til.-n:o 044 40 tai 1 tyhjämoduuli,
til. n:o 044 41).
Esittely
6
24
18
12
kellonaika tai kytkentäaika
CLr = poista päivän kytkentäajat
COPY = kopioi päivän kytkentäajat
valikko
kesä/talviajan ilmaisin päivä / kuukausi / vuosi
ohjelmoidut kytkentäajat näytetään
segmentteinä
1 segmentti = 30 minuuttia
Menu-painike
aktivoi valikon tai poistuu valikosta
Nuolipainikkeella selataan
valikkoa
automaattinen toiminta
käsiohjaus
PÄÄLLÄ jatkuvasti käsiohjauksella
POIS jatkuvasti käsiohjauksella
OK-painike
hyväksytään syöttötieto tai toiminto
- ja + -painikkeilla muutetaan arvoja
Alustaminen 1 kytkentäohjelma säilyy
Alustaminen 2 kytkentäohjelma
poistetaan
1. Käynnistäminen
Liitännät
Toiminta
Rex2000 D21d on asennuskiskolle sopiva digitaalinen impulssikellokytkin, jossa on vuorokausiohjelma ja pyöreä segmenttinäyttö. Vuorokautta kohden voidaan asettaa enintään 20 ohjelmakuvaa.
Ohjelmakuva sisältää sekä kytkemis- (PÄÄLLE) että katkaisuajan (POIS). Jos ohjelmoinnin aikana mitään näppäintä ei paineta 60 sekunnin kuluessa, kellokytkin palautuu aloitustilaan. Lyhin
kytkentäaika on 1 minuutti. Kytkentäajat on suojattu, mutta ne voidaan ohittaa toisella ohjelmalla. Ohjelmakuvat näkyvät kellotaulussa 30 minuutin segmentteinä. Kellonaika ja viikonpäivä näytetään
numeroina. Kesä- ja talviaikojen vaihdot voidaan asetella toimimaan automaattisesti tai ohjelmoida erikseen.
2. Kellonajan asettaminen
Avaa valikko painamalla
Valitse SET TIME... nuolipainikkeella ja
vahvista painamalla . Paina vielä kerran
niin pääset ajan asetteluun.
Asettele tunti -painikkeilla, hyväksy
painamalla
Asettele minuutit -painikkeilla, hyväksy
painamalla
OK
OK
OK
OK
MENU
SET TIME
6
24
18
12
Turvallisuussyistä laitetta ei
saa kytkeä siten, että se
saisi syöttöjännitteen
pääverkosta ja relelähtöä
käytettäisiin erotetun
pienjännitteen kytkemiseen.
Vastaavasti jos kellokytkin
saa syötön erotetusta jän-
nitelähteestä, relelähtöä ei
saa käyttää päverkon
kytkemiseen.
Käyttöohjeet
FIN
Syöttöjännitteen katkos
Syöttöjännitteen puuttuminen näytetään tekstillä
no U. Painikkeet eivät ole käytettävissä. Laite
voidaan alustaa (kohta 1. Käynnistäminen).

3. Päivämäärän ja kesä-/talviajan vaihdon asettelu
Avaa valikko painamalla . Valitse SET TIME...
nuolipainikkeella ja hyväksy se painamalla . Valitse
DATE... nuolipainikeella ja hyväksy
valinta painamalla .
Asettele vuosiluku -painikkeilla ja
hyväksy painamalla .
Asettele päivä ja kuukausi -painikkeilla.
Hyväksy painamalla .
Kesä-/talviajan vaihtumispäivien asettelu
Kesäajasta talviaikaan ja toisinpäin siirtyminen voidaan
ohjelmoida käsin tai käyttää jotain valmiista ohjelmista.
Valitse ensin kesä-/talviaika-alue
(ks. alla oleva taulukko) painikkeilla .
Hyväksy valinta painamalla .
Jos vaihtumispäivät halutaan asetella käsin, alueeksi valitaan
nonE.
Automaattinen vaihto ja valittava alue riippuu sijaintimaasta.
Valitse alta soveltuva alue sijainnin mukaan.
OK
OK
OK
OK
OK
MENU
SET
DATE
D/M/Y
SET
DATE
SU/Wi
SET
DATE
D/M/Y
Euro
Gb
US
nonE ei vaihtoaei vaihtoa
Vapaasti ohjelmoitava kesä-/talviajan muutos
Pohjoinen pallonpuolisko
Syötä tähän olinpaikkasi / maasi kesäajan
alkamispäivämäärä sekä kesäajan
päättymispäivämäärä. Viikonpäivä määräytyy
automaattisesti päivämäärän mukaan.
Eteläinen pallonpuolisko
Eteläisellä pallonpuoliskolla on kesäajan alkamis-/
päättymispäivämäärä säädettävä samalle
vuodelle.
Seuraavina vuosina seuraa ajanmuutos aina
säädettynä viikonpäivänä, päivämäärästä
riippumatta.
Asettele vuosiluku -painikkeilla ja hyväksy
painamalla .
Asettele kesäajan alkamispäivä -painikkeilla
ja hyväksy painamalla .
Asettele kesäajan päättymispäivä
-painikkeilla ja hyväksy painamalla .
OK
OK
OK
valinta kesäaika alkaa kesäaika päättyy maa / alue
maaliskuun
viimeinen
sunnuntai lokakuun
viimeinen
sunnuntai
lokakuun
neljäs
sunnuntai
lokakuun
viimeinen
sunnuntai
huhtikuun
ensimmäinen
sunnuntai
maaliskuun
viimeinen
sunnuntai GB
vain Pohjois-
Amerikka
EU
4. Ohjelmakuvien asettelu
Avaa valikko -painikkeella.
Hyväksy PROG... painamalla .
Hyväksy PROG NEW... painamalla .
Asettele kytkemisaika (ON)
-painikkeilla ja hyväksy
painamalla
Asettele katkaisuaika (OFF)
-painikkeilla
ja hyväksy painamalla .
Vuorokautta kohden voidaan asetella
enintään 20 ohjelmakuvaa (20 päälle- ja 20
poiskytkentäaikaa).
Kuittaa yhden päivän säädöt näppäimellä .
Ohjelmoinnin lopettaminen
Paina -painiketta kunnes näytölle
tulee kellonaika.
MENU
OK
OK
OK
OK
OK
MENU
Avaa valikko painamalla -painiketta.
Hyväksy PROG... painamalla . Hyväksy
PROG NEW... painamalla .
Poistaaksesi ohjelmakuvat paina kun
näytössä lukee CLr.
Nyt voit asettaa uudet kytkentäajat (kohta 4. Ohjelmakuvien
asettelu).
Jos kytkentäaikoja ei ole ohjelmoitu, paina
kaksi kertaa -painiketta.
Poistuaksesi paina -painiketta kunnes
näytölle tulee kellonaika.
MENU
OK
OK
OK
OK
MENU
ON
PROG NEW
6
24
18
12
PROG NEW OFF
6
24
12
18
6
24
18
12
ON
PROG NEW
6
24
18
12
ON
PROG NEW
6
24
18
12
Ohje:
Kytkentäajat asetellaan minuuttien avul-
la.
paina lyhyesti = 1 minuutti eteen- (+) tai
taaksepäin (-)
paina pidempään = minuutit juoksevat
nopeammin
6
24
18
12
PROG NEW
6
24
12
18
5. Ohjelmakuvien poistaminen
6. Ohjelmakuvien tarkistaminen
Avaa valikko painamalla .
Hyväksy PROG... painamalla .
Selaa nuolipainikkeella kohtaan
TIME CHECK... ja hyväksy valinta
painamalla .
Selaa ohjelmakuvia -painikkeella.
Vapaiden muistipaikkojen kohdalla
näytetään teksti FrEE.
Toiminnon lopettaminen
Paina -painiketta kunnes näytölle
tulee kellonaika.
MENU
OK
OK
OK
MENU
TIME CHECK ON
6
24
18
12
6
24
18
12
Valitse käsiohjauksen symboli näytöltä
nuolipainikkeella.
Koskettimen asento vaihtuu päinvastaiseksi
ohjelmoituun asentoon nähden.
= PÄÄLLÄ = POIS
Seuraava tapahtuma ohjelmassa palauttaa
relelähdön asennon ohjelman mukaiseksi (PÄÄLLÄ tai POIS) ja
poistaa käsiohjauksen.
6
24
18
12
7. Käsiohjaus PÄÄLLE/POIS
8. Jatkuva käsiohjaus
Valitse nuolipainikkeella näytöstä
symboli kun haluat, että relelähtö
on jatkuvasti PÄÄLLÄ
Valitse nuolipainikkeella näytöstä
symboli kun haluat, että relelähtö
on jatkuvasti POIS
Käsiohjauksen lopettaminen
Valitse nuolipainikkeella näytöstä
symboli kun haluat ottaa ohjelmoidut kytkentäajat käyttöön.
6
24
18
12
6
24
18
12
9. Kestokytkentä edeltäkäsin valittavalle
päivälukumäärälle (1 - 99 päivää)
Näppäimellä valitaan
symboli tilalle jatkuvasti Päällä
tai tilalle jatkuvasti päältä Pois.
Näppäimellä kuitataan valinta.
Näppäimillä asetetaan päivien
lukumäärä.
Kuitataan näppäimellä .
Kestokytkennän ennenaikainen
lopettaminen
Näppäimellä valitaan symboli automaattiselle käytölle.
OK
OK
6
24
18
12
Kestokytkentä käynnistyy heti ja päättyy
asetettujen päivien loppuun kuluttua
kello 24:00. Asetuspäivät näkyvät niin
kauan kun jatkuva kytkentä on kytketty
päälle.
2—> päivää PÄÄLLE/POIS
1—> päivä PÄÄLLE/ POIS
- - - - —> jatkuvasti PÄÄLLE/POIS
99 —> päivää PÄÄLLE/POIS
98 —> päivää PÄÄLLE/POIS

Tekniske data 037 64 037 91 037 84
Tilførselsspenning: 230V 50/60Hz 120V 50/60Hz 24V AC/DC
Forbruk: ~ 0,8W
Kontakt type: Vekselkontakt 16A 250V~µ cos ϕ= 1
Nøyaktighet: ±1 s / dag ved normale installasjonsbetingelser
Tversnitt klemme: entrådet flertrådet
1,5 - 4 mm21,5 - 2,5 mm2
Program bilder: 20
Gangreserve: 10 år
Lagringstemperatur: -20°C til +60°C
Arbeidstemperatur: -20°C til +55°C
Trykk samtidig.
MENU
Alle de 5 tastene trykkes samtidig og holdes slik.
Først slippes tasten for , 3 sekunder etter slippes alle de
andre tastene.
MENU
●LEXIC™
®
Koblingsur
Rex2000 D21d
037 64, 037 84, 037 91
NT 29 07 42 05
Bruksanvisning
N
SET TIME CHECK... ON
PROG DATE NEW...OFF
SU/Wi D/M/Y
6
24
18
12
OK
MENU
Kontakttilstand
ON
OFF
L
N
Advarsel
• Installasjon av disse produktene må kun gjøres av autorisert fagmann. • Den driftsmessige og elektriske sikkerhet garanteres kun så lenge
produktet er installert med dets beskrevne tilbehør. • For å garantere den elektromagnetiske tåleevne slik det kreves innenfor rammen av
bestemmelsene for CE-betegnelsen av produkter innenfor anvendelsesområdet til retningslinje 89/336/EF (elektromagnetisk tåleevne), må det
foretas nødvendige beskyttelsestiltak hos forbrukere som har høy tilkoblingsstrøm (f.eks. motordrevne apparater eller lamper med en nominell ytelse
på mer enn 800W) eller koblingsperioder på < 24 sekunder. • Ved inngrep i produktet faller alle krav fra eieren bort. • Dersom koplingsuret installeres
mellom varmeavgivende apparater og koplingsuret av denne grunn befinner seg i en temperatur på over 55 °C, må det være et tomrom mellom de
varmeavgivende apparatene og koplingsuret (f.eks. 1⁄2modul, best. nr. 044 40 eller 1 modul, best. nr. 044 41).
Presentasjon
6
24
18
12
Aktuell tid, omkoblingstid
CLr = slett omkoblingstid
Copy = Kopier omkoblingstid
Meny
Sommer/vinter Dag/måned/år
Fremvisning på display av det
eksisternde program
1 segment = 30 minutter
Menyknappen aktiviserer menyen eller
avbryter prossesen
Knappen endrer lysglimtet
Symbol for automatisk betjening
Symbol formanuell styring
Symbol for kontinuerlig ON
Symbol for kontinuerlig OFF
Knappen OK bekrefter input
Knappen minus/pluss
endrer verdiene
Reset 1 Koblingsprogram opprettholdes
Reset 2 Bryterprogram slettes
1. Start
Tilkobling
Funksjon
Rex2000 D21d er et digitalt koblingsur med døgnprogram utstyrt med et sirkulært segmentert display for DIN-skinne montasje. Muligghet for instilling av opptil 20 programbilder. Et programbilde
inneholde både til og frakoblingstider. Hvis ikke en av tastene under programmeringen holdes nede i mer enn 60 sekunder, vil koblingsuret vende tilbake til utgangsstilling. Minimum koblingtid
1 minutt. Koblingstidene er beskyttet, men kan overskrivers av andre programmer. Programmer vises med et minimiumssegment på 30 minutter. Tid og ukedag vises digitalt. Sommer/vintertid omko-
bling kan skje ved manuell omskifting eller ved programmering.
2. Innstilling av faktisk tid
Knappen åpner menyen.
Velg SET TIME... med knappen og bekreft med
knappen . Bekreft ennå en gang
SET TIME med knappen .
Innstill faktisk timetall med knappene og
bekreft med knappen .
Innstill aktuell minuttall med knappene og
bekreft med knappen .
OK
OK
OK
OK
MENU
SET TIME
6
24
18
12
For å ivareta sikerheten, må
tidsuret når det er tilkoblet
hovedforsyningen, ikke
benyttes på et isolert lavs-
penningsforsyning. Når uret
er tilkoblet en isolert spen-
ningsforsyning, bør uret ikke
benyttes på hovedforsynin-
gen.
1200W 1200W 2300W 1800W 2300W
100W 1800W
Parallellkop-
pensering:
60VA max. 7µF
Strømforsyningsfeil
Strømforsyningsfeil vil bli vist i dispayet
med no U.
Knappene er ikke brukbare. Reset er mulig.

3. Instilling av aktuell dato og sommer/vintertid
Knappen aktiverer menyen. Velg SET TIME... med
knappen og bekreft med knappen .
Velg DATE... med knappen og bekreft
med knappen .
Innstill året med knappene og bekreft
med knappen .
Innstill dag og måned med knappene
og bekreft med knappen .
Omstilling sommer/vintertid
Omstillingen mellom sommer- og vintertid kan foregå manuellt
eller programmeres.
Velg omeråde for sommer/vinter
(se tabell nedenfor) med knappene .
Bekreft med knappen .
Hvis manuell omstilling ønskes, velg da nonE under
innstillingen av datoen. Automatisk omstilling avhenger av ditt
land/omeråde.
OK
OK
OK
OK
OK
MENU
SET
DATE
D/M/Y
SET
DATE
SU/Wi
SET
DATE
D/M/Y
Euro
Gb
US
nonE Ingen
omstilling
Ingen
omstilling
Fri programmering av dato for sommer-/vintert-
ids omstilling
Nordlige halvkule
Oppgi her dato for begynnende sommertid for
Deres posisjon / Deres land, samt også siste dato
med sommertid. Ukedagen blir automatisk tilord-
net datoen.
Sydlige halvkule
På den sydlige halvkule må første og siste dato for
sommertid innstilles for det samme år.
I de følgende år følger tidsomstillingen alltid på
den innstillte ukedag, uavhengig av dato.
Still inn året med knappene
og bekreft med knappen .
Still inn aktuell dag og månde for sommertiden
med knappene og bekreft med knappen .
Still inn aktuell dag og måned for den aktuelle tid
med knappene og bekreft med knappen .
OK
OK
OK
Valg Start på sommertid Avsluttning sommertid Land/omeråde
Siste
søndag i
mars Siste
søndag i
oktober
4. søndag i
oktober
Siste
søndag i
oktober
Første
søndag i
April
Siste
søndag i
mars GB (England)
Kun
Nordamerika
EU
4. Instilling av omskift tider
Knappen aktiverer menyen.
Brekreft PROG... med knappen .
Bekreft PROG NEW... med
knappen .
Innstill ON tiden med knappene og
bekreft med knappen .
Innstill OFF tiden med knappene og
bekreft med knappen .
20 til- og frakolinger kan maksimalt instilles.
Bekreftes igjen knappen .
Avslutning av programinput
Hold knappen nede inntil den aktuelle
tid framkommer.
MENU
OK
OK
OK
OK
OK
MENU
Knappen aktiverer menyen.
Bekreft PROG... med knappen .
Bekreft PROG NEW... med
knappen .
For å slette program trykker du på knappen .
Nye omskifttider kan nå instilles (se avsnitt 4).
Hvis denne ur ikke inneholder noen
omskiftingstider, trykk da 2 ganger på
knappen .
Hold knappen nede inntil den
aktuelle tiden framkommer.
MENU
OK
OK
OK
OK
MENU
ON
PROG NEW
6
24
18
12
PROG NEW OFF
6
24
12
18
6
24
18
12
ON
PROG NEW
6
24
18
12
ON
PROG NEW
6
24
18
12
Et godt råd:
Fremskynde minuttallene
Trykk en gang = 1 minutt
Hold knappen nede = høyere hastighet
6
24
18
12
PROG NEW
6
24
12
18
5. Sletting av omskifttider
6. Kontrollering av koblingstider
Knappen aktiverer menyen.
Brekreft PROG... med knappen .
Velg TIME CHECK... med knappen
og bekreft med knappen .
Med knappen kontrolleres
de inntilte koblingstider en etter en.
Fri hukommelseseplass vil bli vist
med FrEE.
Avsluttning av kontroll av koblingstider
Hold knappen nede inntil den aktuelle
tid framkommer.
MENU
OK
OK
OK
MENU
TIME CHECK ON
6
24
18
12
6
24
18
12
Velg håndsymbolet med
knappen .
Kontakttilstanden innstillt via
programmering vil bli snudd.
= ON (til) = OFF (fra)
Det neste program vil automatisk få kontakten til å snu
tilbake til ON eller OFF som programmert.
6
24
18
12
7. Hånd til/fra
8. Kontinuerlig omskiftning
Velg med knappen symbolet
for kontinuerlig ON.
eller kontinuerlig OFF.
Avslutning av kontinuerlig omskiftning
Velg symbol med knappen , symbol
for automatisk drift.
6
24
18
12
6
24
18
12
9. Permanent kopling til forvalg av antall dager
(1 til 99 dager)
Velg med tast
symbolet o for permanent På
eller for permanent Av.
Bekreft med tast .
Still inn antall dager med tastene .
Bekreft med tast .
For tidligere avslutting av den
permanente koplingen
Velg med tast symbolet for automatisk drift.
OK
OK
6
24
18
12
Den permanente koplingen begynner
straks og avslutter når de innstilte
dagene er utløpt klokken 24:00. De
innstilte dagene vises så lenge den
permanente koblingen er på.
2—> dager PÅ/AV
1—> dag PÅ/AV
- - - - —> permanent PÅ/AV
99 —> dager PÅ/AV
98 —> dager PÅ/AV

Tekniska data 037 64 037 91 037 84
Anslutningsspänning: 230V 50/60Hz 120V 50/60Hz 24VAC/DC
Förbrukning: ca: 0,8 W
Kontakter: 1 växlande potentialfri kontakt 16A 250V~µ cos ϕ= 1
Noggrannhet: ±1 s/dag under typiska installationsförhållanden
Anslutningsplint: Entrådig kabel Flertrådig kabel
:1,5 till 4 mm21,5 till 2,5mm2
Max antal till/från: 20 st
Gångreserv: 10 år
Lagringstemperatur: -20°C till +60°C
Arbetstemperatur: -20°C till +55°C
Tryck samtidigt på dessa tre knappar .
MENU
Tryck ner alla 5 tangenter samtidigt och håll dem nertryckta.
Släpp till först tangenten , släpp därefter efter 3 sekunder alla
de andra tangenterna.
MENU
●LEXIC™
®
Kopplingsur
Rex2000 D21d
037 64, 037 84, 037 91
NT 29 07 42 05
Bruksanvisning
S
SET TIME CHECK... ON
PROG DATE NEW...OFF
SU/Wi D/M/Y
6
24
18
12
OK
MENU
Till/Frånslag
TILL
FRÅN
L
N
Säkerhetsföreskrifter
• Installation av dessa produkter får endast utföras av behörig installatör. • Den elektriska säkerheten kan endast garanteras om produkten
installeras i en produktkompatibel installationsomgivning med allt medlevererat tillbehör • För att garantera den elektromagnetiska anpass-
ningen som inom ramen för bestämmelserna gällande CE-beteckningen krävs av produkter inom användningsområdet för direktivet
89/336/EEG gällande elektromagnetisk anpassning, ska nödvändiga skyddsåtgärder företas hos förbrukare som har hög tillkopplingsström
(t.ex. motordrivna apparater eller lampor med en nominaleffekt på mer än 800W) eller kopplingsperioder på < 24 sekunder. • Alla ingrepp
på uret gör garantin ogiltig. • Monteras uret intill en produkt som avger värme som kan medföra en omgivningstemperatur över 55°C, skall
en distans finnas mellan uret och den värmealstrande produkten. (Använd t ex 1⁄2modul, ref nr 044 40, eller 1 modul ref 044 41).
Presentation
6
24
18
12
Aktuell tid, inkopplingstid
Clr = radering av kopplingstid
Copy = kopiering av kopplingstider
Meny
Sommar/vinter Dag/månad/år
Analog visning av aktuella kopplingstider
1 segment = 30 minuter
Menyknapp, aktiverar menyn
eller avbryter en programmering
Knapp för flyttning av
blinkande markör
Symbol för automatisk styrning via inmatat program
Symbol för manuell styrning
Symbol för kontinuerligt till
Symbol för kontinuerligt från
Ok-knapp som bekräftar inmatning
Minus/plus knappar
för ändring av värden
Nollställning 1 Inmatade kopplingstider raderas ej:
Nollställning 2 Inmatade kopplingstider
raderas:
1. Igångsättning
Anslutning
Funktion
Rex2000 D21d är ett digitalt dygnsur med analog visning av inställt program, uret är för montering på DIN-skena. 20 kopplingstider kan programmeras. Start-och stopptid (ON och OFF) syns på
samma programbild. Om man inte trycker på någon knapp under 60 sek under programmeringen, återgår uret till utgångsläget. Kortaste kopplingstid är 1 minut. Kopplingstiderna är lagringsskyddade
men kan manuellt skrivas över med ett nytt program. Programmen visas analogt på displayen med ett segment. Varje segment är 30 minuter. Tid och veckodag visas digitalt. Omställning
sommar/vinter-tid kan göras manuellt eller automatiskt.
2. Inställning av aktuell tid
Aktivera menyn med knapp .
Välj SET TIME... (ställtid) med knappen och
bekräfta genom att
trycka 2 gånger på -knappen.
Ställ in aktuell timme med knapparna och
bekräfta med -knappen.
Ställ in aktuell minut med knapparna och
bekräfta med -knappen.
OK
OK
OK
MENU
SET TIME
6
24
18
12
Ur säkerhetssynpunkt bör
anslutningsspänning och
manöverspänning
vara densamma så att uret
blir spänningslöst när anslut-
ningsspänningen bryts.
1200W 1200W 2300W 1800W 2300W
100W 1800W
Parallellkompen-
sering:
60VA max. 7µF
Strömavbrott
Strömavbrott visas på displayen med
no U. Knapparna fungerar ej.
Nollställning år möjlig.

3. Inställning av aktuellt datum respektive
sommar/vintertid
Aktivera menyn med knapp .
Välj SET TIME... med knapp och bekräfta
med knapp . Välj DATE... med knapp
och bekräfta med knapp .
Ställ in året med knapparna och
bekräfta med knapp .
Ställ in dag och månad med knapparna
och bekräfta med knapp .
Sommar/vintertid
Omkoppling av sommar/vintertid kan göras manuellt eller
automatiskt. För automatisk omkoppling välj aktuellt område
för sommar/vintertid (se tabellen nedan)
med knappar .
Bekräfta med knapp .
Om manuellt omslag önskas välj nonE under inmatningen av
område.
Tabell område sommar/vintertid
OK
OK
OK
OK
OK
MENU
SET
DATE
D/M/Y
SET
DATE
SU/Wi
SET
DATE
D/M/Y
Euro
Gb
US
nonE Ingen
omställning
Ingen
omställning
Fritt programmerbart datum för omställning
sommartid / vintertid
Norra halvklotet
Mata här in datum för sommartidens början och
datum för sommartidens slut för din stad / ditt land.
Veckodagen koordineras automatiskt med datum.
Södra halvklotet
På södra halvklotet måste begynnelsedatum och
slutdatum för sommartiden ställas in för samma år.
Under de följande åren sker tidsomställningen all-
tid på inställd veckodag, oberoende av datum.
Ställ in årtal med knappar
och bekräfta med knappen .
Ställ in dag och månad för sommartidens början
med knappar och bekräfta med knappen .
Ställ in dag och månad för sommartidens slut med
knappar och bekräfta med knappen .
OK
OK
OK
Inställ-
ning Sommartid börjar Sommartid slutar Område
Sista
söndagen i
mars Sista
söndagen i
oktober
4:e
söndagen i
oktober
Sista
söndagen i
oktober
1:a
söndagen i
april
Sista
söndagen i
mars GB
Endast
Nordamerika
EU
4. Inställning av kopplingstider
Aktivera menyn med -knappen.
Bekräfta PROG... med -knappen.
Bekräfta PROG NEW... med
-knappen.
Ställ in ON time (tillslagstid) med
knapparna och bekräfta
med -knappen.
Ställ in OFF time (frånslagstid) med
knapparna och bekräfta
med -knappen.
Max 20 till/från/tider per dag kan
programmeras in.
Varje inställning utom den måste
bekräftas med -knappen.
Avslutning av programmering
Tryck på knappen tills
dagsaktuell tid visas.
MENU
OK
OK
OK
OK
OK
MENU
Aktivera menyn med -knappen.
Bekräfta PROG... med -knappen.
Bekräfta PROG NEW... (nytt program)
med -knappen.
Tryck -knappen för radering.
Nya kopplingstider kan nu läggas in (se punkt 4).
Om denna dag inte skall programmeras tryck
på -knappen två gånger.
Tryck på -knappen tills
dagsaktuell tid visas.
MENU
OK
OK
OK
OK
MENU
ON
PROG NEW
6
24
18
12
PROG NEW OFF
6
24
12
18
6
24
18
12
ON
PROG NEW
6
24
18
12
ON
PROG NEW
6
24
18
12
Tips:
För snabbare inställning:
1 tryckning = 1 minut
Nertryckt knapp = högre fart
6
24
18
12
PROG NEW
6
24
12
18
5. Radering av kopplingstider
6. Kontroll av inställda kopplingstider
Aktivera menyn med -knappen.
Bekräfta PROG... med -knappen.
Välj TIME CHECK ... med knappen
och bekräfta med -knappen.
Kontrollera varje inställd TILL/FRÅNSTID
med -knappen.
Dag utan program visas på displayen
med FrEE.
För att avsluta kontrollen av inställda
kopplingstider:
Tryck på -knappen tills
dagsaktuell tid visas.
MENU
OK
OK
OK
MENU
TIME CHECK ON
6
24
18
12
6
24
18
12
Tryck på knappen för att få fram
symbolen för manuell inställning.
Programmets inställning ändras till det
motsatta.
= TILL = FRÅN
Vid nästa omkoppling återgår uret automatiskt
till ON eller OFF enligt programmet.
6
24
18
12
7. Manuellt till/från
8. Kontinuerligt till eller från
Tryck på knappen så att pilen pekar på
symbolen för kontinuerligt till
eller för kontinuerligt från.
Bortkoppling av kontinuerligt till eller
från
Tryck på knappen så att pilen pekar på
symbolen för automatisk styrning.
6
24
18
12
6
24
18
12
9. Permanentkoppling för ett inställbart antal dagar
(1 till 99 dagar)
Välj symbolen för permanentkoppling PÅ
eller permanentkoppling AV med
knappen .
Bekräfta valet med knappen .
Ställ in antalet dagar med
knapparna .
Bekräfta med knappen .
Avsluta permanentkopplingen i förtid
Välj symbolen för automatikdrift med knappen .
OK
OK
6
24
18
12
Permanentkopplingen startar genast och
slutar efter inställt antal dagar klockan
24.00. De inställda dagarna visas så
länge som den permanenta kopplingen
är på.
2—> dagar PÅ/AV
1—> dag PÅ/AV
- - - - —> permanent PÅ/AV
99 —> dagar PÅ/AV
98 —> dagar PÅ/AV
