LEGRAND LEXIC 037 25 User manual

+++
??
25°C
P2000 W 2000 W 1000 VA1000 VA 2000 W 1000 VA1000 VA
Ø 38 mm +
Ø 26 mm
Max.
N0064A31/08
LEXICTM
Interrupteur crépusculaire
037 25
Les valeurs de ce tableau sont à diminuer de 20 % par tranche de 10 °C au-dessus de 25 °C.
Caractéristiques techniques
Principe
ABCD
NL
Cet appareil commande automatiquement un
éclairage ou autre charge suivant un seuil de
luminosité déterminée.
Pour éviter des basculements intempestifs, la sortie
est commutée 5 secondes après la détection.
2000 VA,
compensé série
300 VA,
compensé parallèle
à 45 µF
2
Nombre de tubes admis en fluorescence.
- Alimentation : 230/240 V
~
- 50-60 Hz
- Contact : 10A - 250 V
~
µ - Cos φ=1
- Sensibilité 0,5 à 2000 lux
- Capacité des bornes : 2 x 1,5 mm2
- Température de stockage et d’utilisation : -25 °C à +60 °C
- Diamètre des tubes et câbles admissibles : de 4 à 15 mm pour cellule (IP 55 - IK 07)
- Temps de réponse du relais aux changements de luminosité : 5 secondes environ.
Caractéristiques techniques (suite)
Tube Non compensé Compensé série Compensé parallèle
Ø38 - 65 W 18 30 4
Ø38 - 40 W 28 50 7
Ø26 - 58 W 20 35 5
Ø26 - 36 W 30 55 8

3
Cellule photoélectrique
Démontage
Ø 4
48
48
38
Ø 4
52
IP 55-5
Fixation
쐃
쐇
La cellule doit être montée verticalement, câblage de préférence par
le bas pour assurer l’étanchéité. La cellule ne doit pas être placée
face aux lampes commandées, face à un éclairage public, près d’un
lieu de stationnement et de passage.
4
Cellule photoélectrique (suite)
Raccordement
Remontage
쐃
쐇
쐃
쐇
Longueur maxi : 50 m
(1,52) entre la cellule
et l’inter crépusculaire.

5

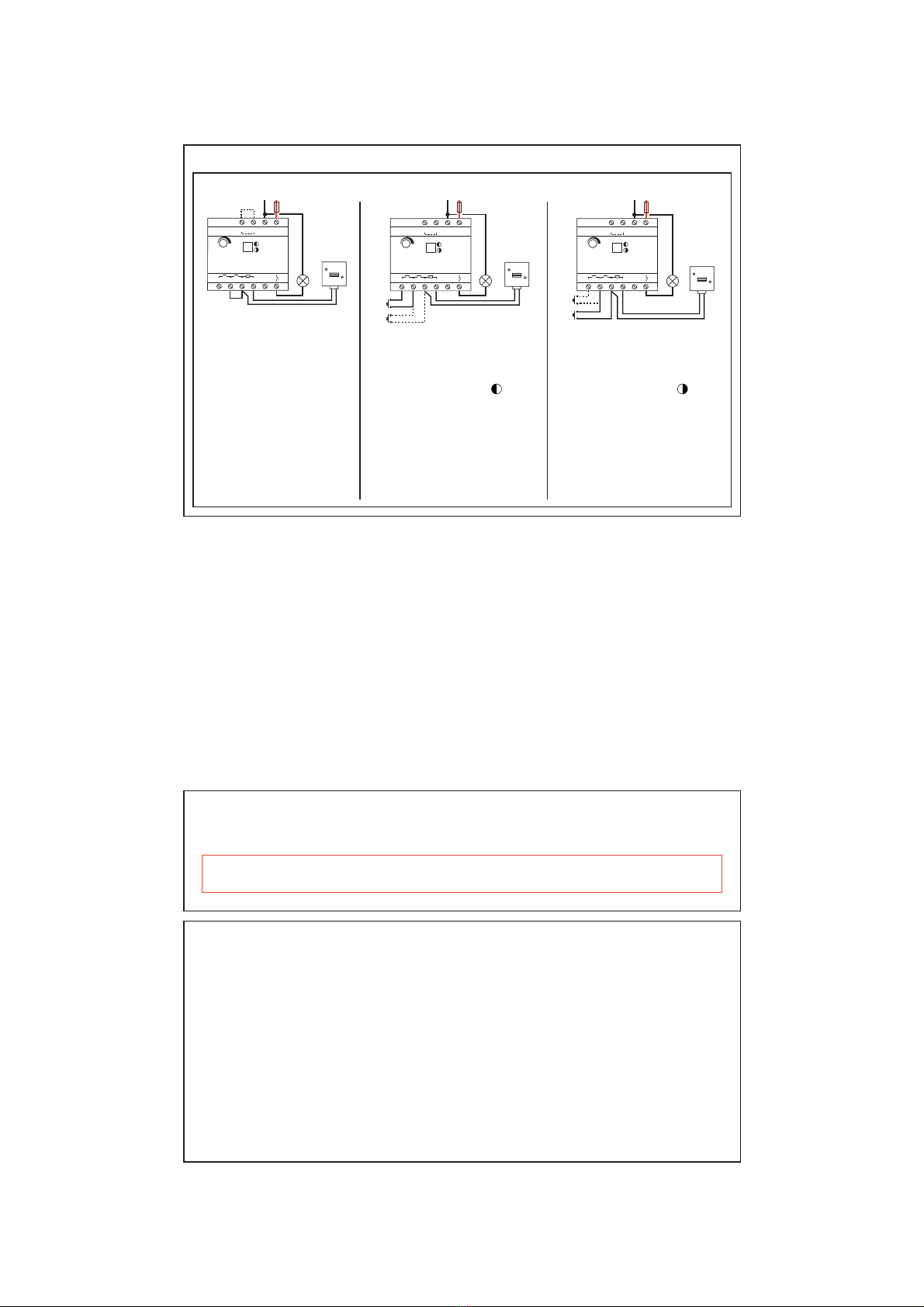

Ensemble inter crépusculaire et cellule
LUX
EF
NL
ABCD
10A
50 m maxi.
10A
250V~
LUX
EF
NL
ABCD
10A
EM
AM 50 m maxi.
10A
250V~
LUX
EF
NL
ABCD
10A
EM
AM
50 m maxi.
10A
250V~
Raccordement
SCHEMA A
Programme 1
Fonctionnement normal :
- court-circuiter les bornes B-C.
La lumière s’allume à la
tombée de la nuit et s’éteint
quand il fait jour.
Programme 2
Fonctionnement inverse :
- court-circuiter les bornes B-C.
- court-circuiter les bornes E-F.
La charge est alimentée quand
il fait jour et coupée quand il
fait nuit.
SCHEMA B
Programme 3
Fonctionnement en rallumage
automatique :
Placer le commutateur sur
- après un allumage automatique, la
nuit étant tombée, le poussoir (EM)
permet d’éteindre manuellement.
Le rallumage sera automatique le
lendemain soir
- le poussoir (AM) est facultatif : il
permet d’allumer manuellement quand
il fait nuit.
SCHEMA C
Programme 4
Fonctionnement en extinction
automatique :
Placer le commutateur sur
- le poussoir (AM) permet d’allumer
manuellement quand il fait nuit.
L’extinction sera automatique dès que
le jour sera suffisant.
- le poussoir (EM) est facultatif, il
permet d’éteindre manuellement sans
attendre le basculement automatique.
6
Ensemble inter crépusculaire et cellule (suite)
Réglages
Raccordement (suite)
Attention : le non respect des schémas de branchements est destructif pour l’appareil, notamment le fait de
raccorder le secteur sur les bornes A, B, C, D, E, F.
Interrupteur crépusculaire modulaire (préréglé à 20 lux)
Régler le seuil de luminosité par action sur le potentiomètre.

+++
??
25°C
P2000 W 2000 W 1000 VA1000 VA 2000 W 1000 VA1000 VA
Ø 38 mm +
Ø 26 mm
Max.

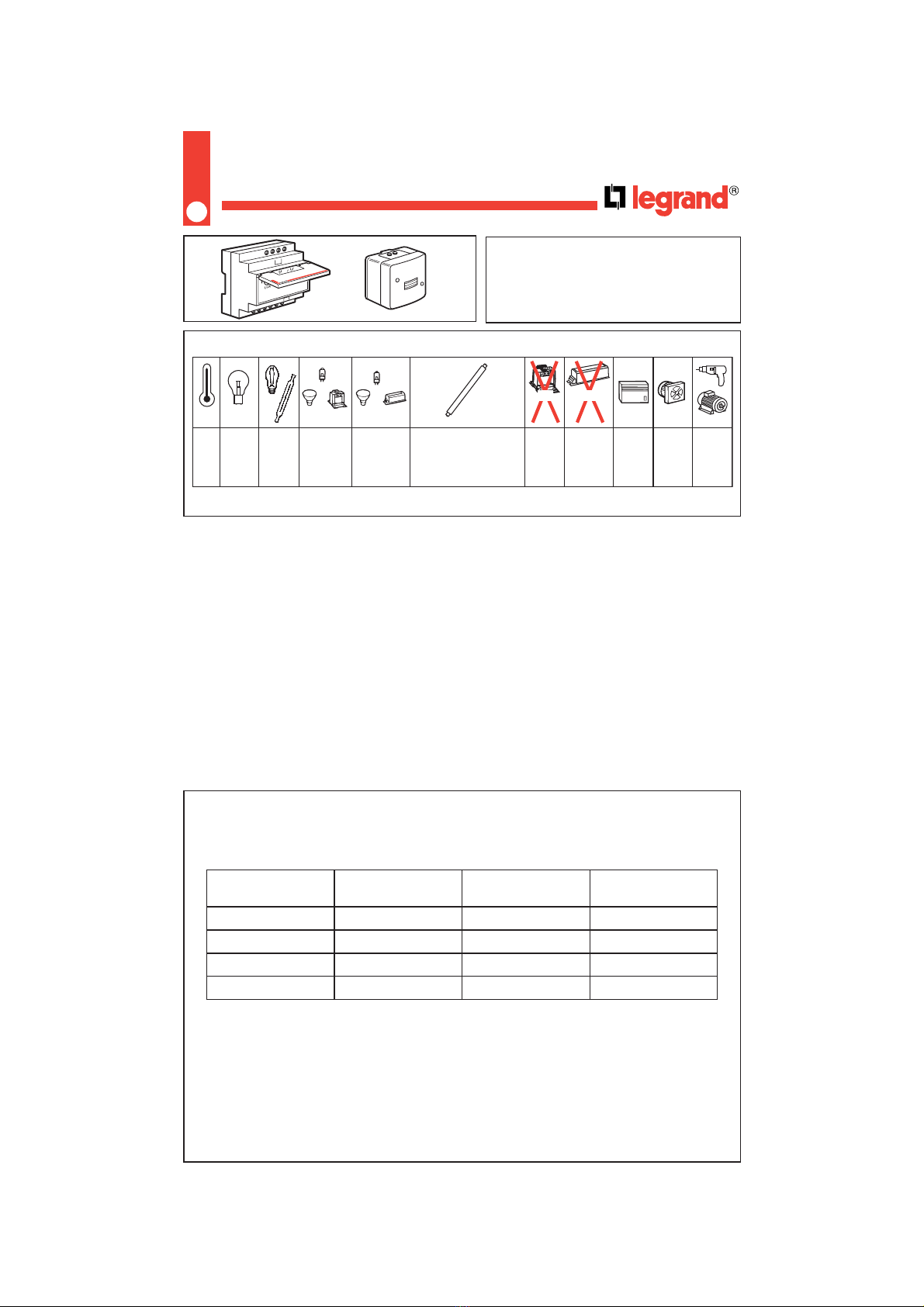

Schemerschakelaar
037 25
De waarden in de tabel moeten verminderd worden met 20 % per 10 °C boven 25 °C .
Technische gegevens
Principe
Dit apparaat bestuurt automatisch een verlichting of
andere belasting, overeenkomstig een vastgestelde
lichtsterktedrempel.
Om ongewenste schakelingen te voorkomen zal de
uitgang pas 5 sec. na detectie worden omgeschakeld.
7
2000 VA,
serie gecompenseerd
300 VA,
parallel gecompenseerd
met 45 µF
LEXICTM
ABCD
NL
8
Aantal toegelaten TL-buizen.
- Voeding : 230/240 V
~
- 50-60 Hz
- Contact : 10A - 250 V
~
µ - Cos φ= 1
- Gevoeligheid 0,5 tot 2000 lux
- Klemmencapaciteit : 2 x 1,5 mm2
- Opslag- en bedrijfstemperatuur : -25 °C tot +60 °C
- Doorsnede van de toelaatbare buizen en kabels : 4 tot 15 mm voor fotocel (IP 55 - IK 07)
- Reactietijd van het relais op lichtsterkteveranderingen : ong. 5 sec.
Technische gegevens (vervolg)
Buis Nier gecompenseerd Serie gecompenseerd Parallel gecompenseerd
Ø38 - 65 W 18 30 4
Ø38 - 40 W 28 50 7
Ø26 - 58 W 20 35 5
Ø26 - 36 W 30 55 8

9
Fotocel
Demonteren
Ø 4
48
48
38
Ø 4
52
IP 55-5
Bevestigen
쐃
쐇
De fotocel moet vertikaal gemonteerd worden, en bij voorkeur met de
bedrading aan de onderzijde om een correcte dichtheid te verkrijgen.
De fotocel mag nooit tegenover de bediende lampen of een openbare
verlichting worden geplaatst, noch in de buurt van een parkeerplaats
of voorbijgaand verkeer.
10
Fotocel (vervolg)
Aansluiten
Monteren
Max. lengte : 50m (1,52)
tussen fotocel en
lichtgevoelige schakelaar.
쐃
쐇
쐃
쐇

11
Schemerschakelaar/fotocel-unit
Aansluiten
SCHEMA A
Programma 1
Normale werking:
- kortsluiting van de klemmen B-C.
De verlichting wordt ingeschakeld
bij donker en uitgeschakeld bij
daglicht.
Programma 2
Tegenovergestelde werking:
- kortsluiting van de klemmen B-C
- kortsluiting van de klemmen E-F
De belasting wordt gevoed bij
daglicht en verbroken bij donker.
SCHEMA B
Programma 3
Werking met automatische
herinschakeling :
Zet de schakelaar op
- na automatische inschakeling bij
donker, kan met de hand worden
uitgeschakeld met behulp van
drukknop (EM).
De verlichting wordt nu de volgende
avond opnieuw automatisch
ingeschakeld.
- de drukknop (AM) is facultatief. Deze
is bestemd voor handbediende
inschakeling bij donker.
SCHEMA C
Programma 4
Werking met automatische
uitschakelig
Zet de schakelaar op
- de drukknop (AM) is bestemd voor
handbediende inschakeling wanneer
het donker wordt.
De uitschakeling vindt automatisch
plaats zodra er voldoende daglicht is.
- De drukknop (EM) is facultatief.
Hiermee is handbediende
uitschakeling mogelijk zonder op
automatische omschakeling te
wachten.
LUX
EF
NL
ABCD
10A
50 m maxi.
10A
250V~
LUX
EF
NL
ABCD
10A
EM
AM 50 m maxi.
10A
250V~
LUX
EF
NL
ABCD
10A
EM
AM
50 m maxi.
10A
250V~
12
Schemerschakelaar/fotocel-unit (vervolg)
Instellen
Aansluiten (vervolg)
Opgelet : het niet naleven van de aansluitschema's kan leiden tot ernstige beschadiging van het apparaat, met
name bij aansluiting van de netstroom op klemmen A, B, C, D, E, F.
Modulaire lichtgevoelige schakelaar (vooringesteld op 20 lux)
Stel met de potentiometer de lichtsterktedrempel in.

13
+++
??
25°C
P2000 W 2000 W 1000 VA1000 VA 2000 W 1000 VA1000 VA
Ø 38 mm +
Ø 26 mm
Max.

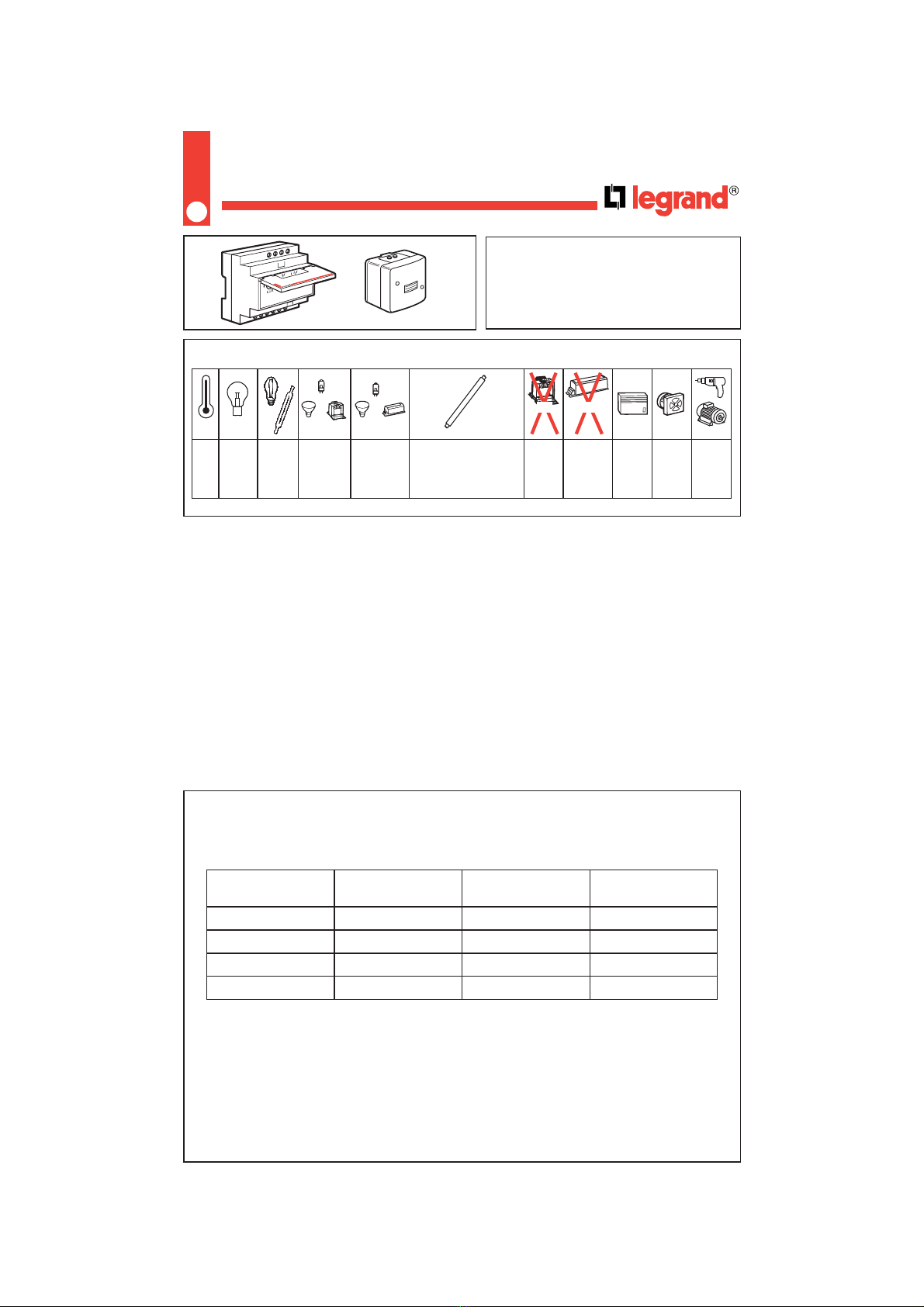

Light sensitive switch
037 25
The values given in this list must be reduced by 20% for each 10 °C above 25 °C.
Technical specifications
Principle
This device controls lighting, or another load,
automatically, according to a set level of light.
To avoid unwanted switching, the output switches
5 seconds after detection.
2000 VA,
series compensated
300 VA,
parallel compensated
at 45 µF
LEXICTM
ABCD
NL
14
Number of fluorescent tubes permissible.
- Power supply : 230/240 V AC - 50/60 Hz
- Switch : 10A - 250 V AC µ - Cos φ= 1
- Sensitivity 0,5 to 2000 lux
- Terminal capacity : 2 x 1.5 mm2
- Storage and operating temperature range : -25 °C to +60 °C
- Diameter of conduit on cable entring : 4 to 15 mm (IP 55 - IK 07)
- Reaction time of relay to light level changes is about 5 seconds
Technical specifications (continued)
Tube Uncompensated Series compensation Parallel compensation
Ø38 - 65 W 18 30 4
Ø38 - 40 W 28 50 7
Ø26 - 58 W 20 35 5
Ø26 - 36 W 30 55 8

15

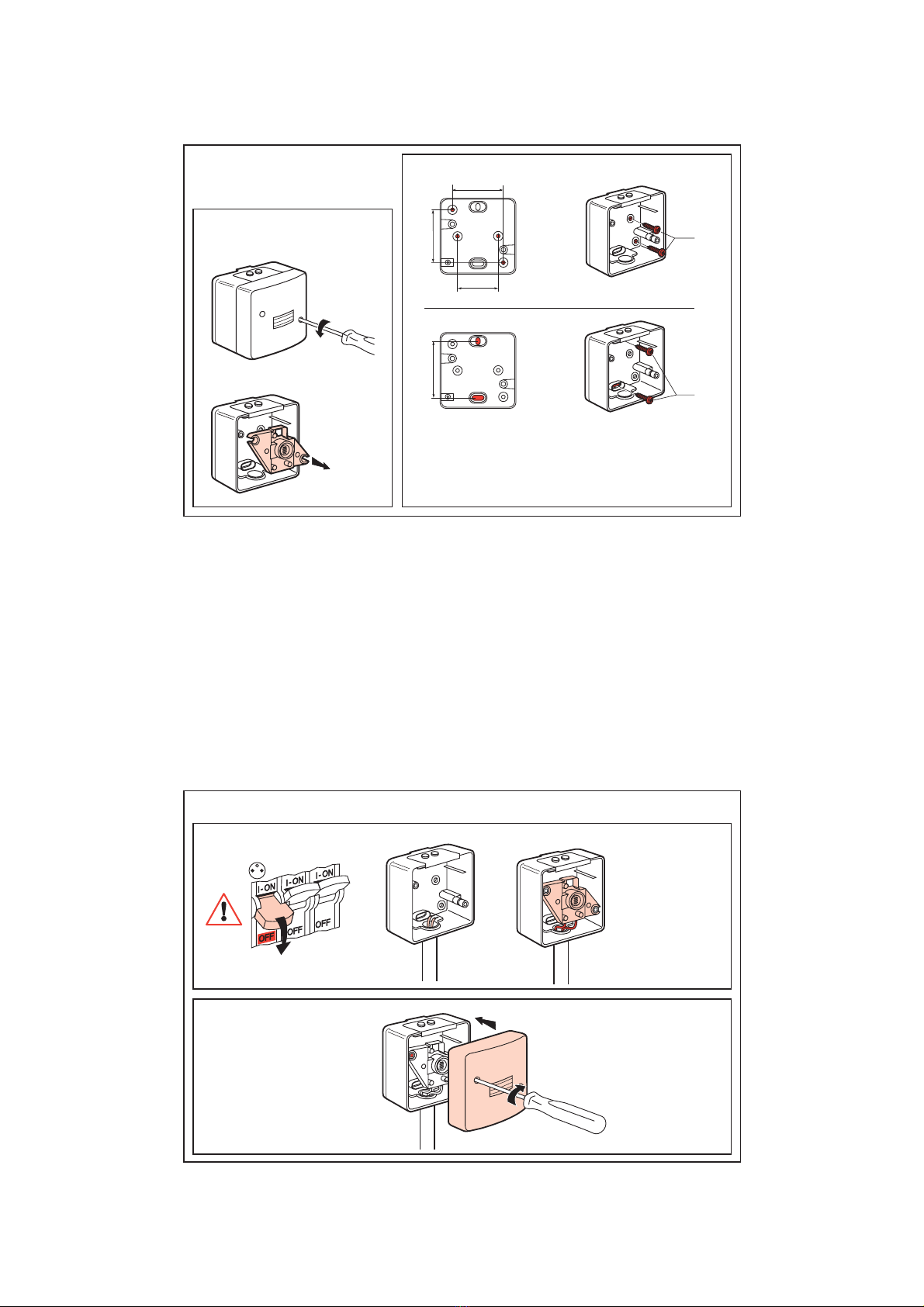

Photocell
Disassembly
Ø 4
48
48
38
Ø 4
52
IP 55-5
Fastening
쐃
쐇
Photocell is to be installed vertically, and preferably cabled from below
to ensure weatherproofing. The photocell should not to be located
facing the controlled lights or any street lighting, or near to car parks
or roadways.
16
Photocell (continued)
Connection
Refitting
Maximum length between
photocell and light sensitive
switch is 50 m (1,52).
쐃
쐇
쐃
쐇

17
Light sensitive switch and photocell assembly
Connection
DIAGRAM A
Programme 1
Normal operation :
- link terminals B-C.
The lamp is on at nightfall and
off at daybreak.
Programme 2
Reverse operation :
- link terminals B-C
- link terminals E-F
The load is powerel during
daylight, and is switched off
after dark.
DIAGRAM B
Programme 3
Automatic operation to on with
manuel off :
Set the selection switch to
- following automatic switch on, a
manual switch off is possible by
pressing the (EM) button.
The unit will function automatically
at the next nightfall.
The button AM (if installed) : permits
manual on.
DIAGRAM C
Programme 4
Automatic operation to off with
manuel on :
Set the selector switch to
- following on automatic switch off a
manuel switch on is possible by
pressing the button (AM).
Automatic extinction is carried-out
as soon as daylight is sufficient.
- the button EM (if installed) permits
manuel off.
LUX
EF
NL
ABCD
10A
50 m maxi.
10A
250V~
LUX
EF
NL
ABCD
10A
EM
AM 50 m maxi.
10A
250V~
LUX
EF
NL
ABCD
10A
EM
AM
50 m maxi.
10A
250V~
18
Light sensitive switch and photocell assembly (continued)
Setting
Connection (continued)
Attention : fail to observe the wiring information may result in domage to the product. It is important not to connect
the mains supply to the terminals A, B, C, D, E, F.
Modular light sensitive switch (pre-set to 20 lux)
Set light level with the potentiometer.

19
+++
??
25°C
P2000 W 2000 W 1000 VA1000 VA 2000 W 1000 VA1000 VA
Ø 38 mm +
Ø 26 mm
Max.
Dämmerungsschalter mit separatem Lichtfänger
037 25
Die Werte dieser Tabelle beziehen sich auf eine Umgebungstemperatur von 25 °C.
Für höhere Temperaturen sind die Werte zu reduzieren : 20 % je 10 °C.
Technische Daten
Funktion
Dieses Gerät schaltet eine Beleuchtung oder eine
andere Last helligkeitsabhängig.
Um ungewolltes Schalten zu vermeiden, erfolgt das
Ein-und Ausschalten mit ca 45 sec Verzögerung.
2000 VA,
serienkompensiert
300 VA,
parallelkompensiert
mit 45 µF
LEXICTM
ABCD
NL
20
Zulässige Leuchtröhrenanzahl.
- Nennspannung : 230/240 V
~
- 50/60 Hz
- Schaltleistung : 10 A - 250 V
~
µ - Cos φ= 1
- Einstellbereich 0,5 bis 2000 Lux
- Klemmenkapazität : 2 x 1,5 mm2
- Lager- und Betriebstemperatur : - 25 °C bis + 60 °C
- Lichtfänger mit Würgenippel für Leitungs - Rohrdurchmesser : 4... 15 mm Lichtfänger (IP 55 - IK 07)
- Schaltrver zögerung : etwa 5 Sekunden
Technische Daten (Fortsetzung)
Leuchtröhre nicht kompensiert Serienkompensiert parallelkompensiert
Ø38 - 65 W 18 30 4
Ø38 - 40 W 28 50 7
Ø26 - 58 W 20 35 5
Ø26 - 36 W 30 55 8

21
Lichtfänger
Demontage
Ø 4
48
48
38
Ø 4
52
IP 55-5
Befestigung
쐃
쐇
Der Lichtfänger muß senkrecht montiert werden. Leitungseinführung
von unten. Der Lichtfänger darf nicht in Nähe von anderen, leuchten
(Straßenlaternen etc.) angebracht werden, damit. Seine
ordnungsgemäße Funktion nicht durch Fremdlicht gestört wird.
22
Lichtfänger (Fortsetzung)
Anschließen
Maximale Länge : 50 m
(1,5 mm2 Cu) zwischen
Lichtfänger und
Dämmerungsschalter.
Monteren
쐃
쐇
쐃
쐇

23
Dämmerungsschalter und Lichtfänger
Anschließen
SCHALTBILD A
Betriebsart 1
Normalfunktion:
- die Klemmen B-C brücken.
Das Licht geht in der
Abenddämmerung an und erlischt
in der Morgendämmerung.
Betriebsart 2
Umgekehrte Betriebsweise :
- die Klemmen B-C brücken.
- die Klemmen E-F brücken.
Die Last ist tagsüber eingeschaltet
und nachts ausgeschaltet.
SCHALTBILD B
Betriebsart 3
Betrieb mit automatischer-
Wiedereinschaltung :
Schalter auf
- nach einer automatischen
Einschaltung bei anbrechender Nacht
erlaubt der Taster (EM) die Abschaltung
der Beleuchtung von Hand.
Am darauffolgenden Abend wird wieder
automatisch eingeschaltet.
- Der Taster (AM) ist wahlweise
einzubauen : er erlaubt die Einschaltung
von Hand bei anbrechender Nacht.
SCHALTBILD C
Betriebsart 4
Funktionsweise mit automatischer
Abschaltung :
Schalter auf
- Der Taster (AM) erlaubt Einschalten
von Hand in der Abenddämmerung.
- Die Abschaltung erfolgt automatisch
in der Morgendämmerung.
- Der Taster (EM) ist wahlweise
einzubauen er erlaubt Ausschalten
von Hand, ohne die automatische
Abschaltung abzuwarten.
LUX
EF
NL
ABCD
10A
50 m maxi.
10A
250V~
LUX
EF
NL
ABCD
10A
EM
AM 50 m maxi.
10A
250V~
LUX
EF
NL
ABCD
10A
EM
AM
50 m maxi.
10A
250V~
24
Dämmerungsschalter und Lichtfänger (Fortsetzung)
Einstelleng
Anschluß (Fortsetzung)
Achtung : Die Nichtbeachtung der Anschlußschaltbilder führt zur Gerätezerstörung, insbesondere bei einem
Netzanschluß an den Klemmen A, B, C, D, E, F.
Dämmerungsschalter (auf 20 Lux voreingestellt)
Helligkeits-Ansprechwert mit dem Potentiometer einstellen.

25
+++
??
25°C
P2000 W 2000 W 1000 VA1000 VA 2000 W 1000 VA1000 VA
Ø 38 mm +
Ø 26 mm
Max.
Interruptor crepuscular
037 25
Los valores de este cuadro se deben disminuir un 20% por cada 10 °C por encima de 25 °C.
Características técnicas
Funcionamiento
Este aparato manda automáticamente una iluminación
u otra carga, según un umbral de luminosidad
determinado.
Para evitar conexiones y desconexiones intempestivas,
la salida se conmuta 5 seg después de la detección.
2000 VA,
compensado serie
300 VA,
compensado paralelo
a 45 µF
LEXICTM
ABCD
NL
26
Número de tubos admitidos en fluorescencia.
- Alimentación : 230/240 V
~
- 50-60 Hz
- Contacto a 10A - 250 V
~
µ - Cos φ= 1
- Sensibilidad de 0,5 a 2000 lux
- Capacidad de las bornas : 2 x 1,5 mm2
- Temperatura de almacenamiento y de utilización : -25 °C a +60 °C
- Diámetro de los tubos y cables admisibles : de 4 a 15 mm por célula (IP 55 - IK 07)
- Tiempo de respuesta del relé a los cambios de luminosidad : 5 seg aproximadamente.
Características técnicas (continuación)
Tubo No compensado Compensado serie Compensado paralelo
Ø38 - 65 W 18 30 4
Ø38 - 40 W 28 50 7
Ø26 - 58 W 20 35 5
Ø26 - 36 W 30 55 8

27
Célula fotoeléctrica
Desmontaje
Ø 4
48
48
38
Ø 4
52
IP 55-5
Fijación
쐃
쐇
La célula se debe montar verticalmente, preferentemente cableada
por debajo para asegurar la estanqueidad. La célula no se debe
colocar frente a lámparas, ni frente a una iluminación pública, ni cerca
de un lugar de estacionamiento o de paso.
28
Célula fotoeléctrica (continuación)
Conexión
Montaje
Longitud máxima : 50 m
(1,52) entre la célula y el
interruptor crepuscular.
쐃
쐇
쐃
쐇

29
Conjunto interruptor crepuscular y célula
Conexión
ESQUEMA A
Programa 1
Funcionamiento normal :
- puentear los terminales B-C.
La luz se enciende al anochecer y
se apaga al amanecer.
Programa 2
Funcionamiento inverso :
- puentear los terminales B-C
- puentear los terminales E-F
La carga se alimenta amanecer
de dia y se corta anochecer de
noche.
ESQUEMA B
Programa 3
Funcionamiento en reencendido
automático :
Colocar el commutador sobre
- después de un encendido, una vez
caída la noche, el pulsador (EM)
permite apagar manualmente.
El reencendido será automatico al
anochecer del dia siguiente.
- el pulsador (AM) es opcional permite
encender manualmente cuando es de
noche.
ESQUEMA C
Programa 4
Funcionamiento en apagado
automático
Colocar el commutador sobre
- el pulsador (AM) permite encender
manualmente cuando es de noche
El apagado será automático tan
pronto como la luz del dia sea
suficiente.
- el pulsador (EM) es opcional,
permite apagar manualmente sin
esperar el apagado automático.
LUX
EF
NL
ABCD
10A
50 m maxi.
10A
250V~
LUX
EF
NL
ABCD
10A
EM
AM 50 m maxi.
10A
250V~
LUX
EF
NL
ABCD
10A
EM
AM
50 m maxi.
10A
250V~
30
Conjunto interruptor crepuscular y célula (continuación)
Regulación
Conexión (continuación)
Cuidado : no respectar los esquemas de conexiones pueden inutilisar el aparato, en particular, conectando el
sector a los terminales A, B, C, D, E, F.
Interruptor crepuscular modular (prerregulado a 20 lux)
Regular el umbral de luminosidad accionando el potenciómetro.

31
+++
??
25°C
P2000 W 2000 W 1000 VA1000 VA 2000 W 1000 VA1000 VA
Ø 38 mm +
Ø 26 mm
Max.
Interruttore crepuscolare
037 25
I valori riportati nella presente tabella devono essere diminuiti del 20% per ogni intervallo di 10 °C al di sopra dai 25 °C.
Caratteristiche tecniche
Principio
Questo apparecchio comanda automaticamente
un’illuminazione o altro carico secondo una soglia di
luminosità determinata.
2000 VA,
compensato serie
300 VA,
compensato a 45 µF
LEXICTM
ABCD
NL
32
Quantità di tubi ammessi in fluorescenza.
- Alimentazione : 230/240 V
~
- 50-60 Hz
- Contatto : 10A - 250 V
~
µ - Cos φ= 1
- Sensibilità 0,5 - 2000 lux
- Capacità dei morsetti : 2 x 1,5 mm2
- Temperatura di conservazione e di funzionamento : -25 °C - +60 °C
- Diametro dei tubi e cavi ammissibili : da 4 a 15 mm per cellula (IP 55 - IK 07)
- Tempo di risposta del relè ai camblamenti della luminosità : 5 secondi circa.
Caratteristiche tecniche (segue)
Tubo No compensato Compensato serie Compensato parallelo
Ø38 - 65 W 18 30 4
Ø38 - 40 W 28 50 7
Ø26 - 58 W 20 35 5
Ø26 - 36 W 30 55 8

33
Cellula fotoelettrica
Smontaggio
Ø 4
48
48
38
Ø 4
52
IP 55-5
Fissaggio
쐃
쐇
La cellula deve essere montata verticalmente e cablata
preferibilmente dal basso per assicurare la tenuta stagna della stessa.
La cellula non deve essere posizionata di fronte alle lampade che
comanda, o all'illuminazione pubblica, nonché vicino ad un luogo di
parcheggio e di passaggio.
34
Cellula fotoelettrica (segue)
Collegamento
Rimontaggio
Lunghezza max.: 50 mt.
(1,5 mm2) tra la cellula e
l’interruttore crepuscolare.
쐃
쐇
쐃
쐇

35
Gruppo interruttore crepuscolare e cellula fotoelecttrica
Collegamento
SCHEMA A
Programma 1
Funzionamento normale :
- cortocircuitare i morsetti B-C.
La luce si accende al calar
della notte e si spegne quando
fa giorno.
Programma 2
Funzionamento inverso :
- cortocircuitare i morsetti B-C.
- cortocircuitare i morsetti E-F.
Il carico viene alimentato
quando fa giorno ed interrotto
quando fa notte.
SCHEMA B
Programma 3
Funzionamento con riaccensione
automatica
Posizionare il commutatore su
- dopo un’accensione automatica,
una volta calata la notte, il pulsante
(EM) permette di ottenere uno
spegnimento manuale.
La riaccensione sarà automatica
l’indomani sera.
- il pulsante (AM) è facoltativo: esso
permette di eseguire l’accensione
manuale quando fa notte.
SCHEMA C
Programma 4
Funzionamento con spegnimento
automatico:
Posizionare il commutatore su
- il pulsante (AM) permette l'
accensione manuale notturna.
Lo spegnimento avverrà
automaticamente non appena la
luce del giorno sarà sufficiente.
- il pulsante (EM) è facoltativo; esso
permette lo spegnimento manuale
dell’apparecchio indipendentemente
dalla commutazione automatica.
LUX
EF
NL
ABCD
10A
50 m maxi.
10A
250V~
LUX
EF
NL
ABCD
10A
EM
AM 50 m maxi.
10A
250V~
LUX
EF
NL
ABCD
10A
EM
AM
50 m maxi.
10A
250V~
36
Gruppo interruttore crepuscolare e cellula fotoelecttrica (segue)
Regolazione
Collegamento (segue)
Attenzione : il mancato rispetto degli schemi di collegamento comporta la distruzione dell’apparecchio, in
particolare in caso di collegamento della rete ai morsetti A, B, C, D, E, F.
Interruttore crepuscolare modulare (preregolato a 20 lux)
Regolare la soglia di luminosità mediante il potenziometro.

37
+++
??
25°C
P2000 W 2000 W 1000 VA1000 VA 2000 W 1000 VA1000 VA
Ø 38 mm +
Ø 26 mm
Max.
Interruptor crepuscular
037 25
Os valores do quadro devem ser reduzidos de 20% por cada 10 °C acima de 25 °C (35 °C, 45 °C, etc) .
Características técnicas
Princípio de funcionamento
Este aparelho comanda automaticamente um
circuito de iluminação ou outra carga, quando é
atingido um determinado nível de intensidade
luminosa, pré-regulado.
Para evitar ligações repentinas, a saída é
comandada 5 segundos após a detecção.
2000 VA,
compensado em série
300 VA,
compensado em
parralelo a 45 µF
LEXICTM
ABCD
NL
38
Número de tubos admitidos em fluorescência.
- Alimentação : 230/240 V
~
- 50-60Hz
- Contacto : 10A - 250 V
~
µ - Cos φ= 1
- Sensibilidade 0,5 a 2000 lux
- Capacidade dos ligadores : 2 x 1,5 mm2
- Temperatura de armazenamento e de utilização : -25 °C a +60 °C
- Diâmetro dos tubos e cabos admitidos : de 4 a 15 mm para célula (IP 55 - IK 07)
- Tempo de resposta do relé às mudanças de luminosidade : cerca de 5 s.
Características técnicas (continuação)
Tubo Não compensado Compensado em serie Compensado em paralelo
Ø38 - 65 W 18 30 4
Ø38 - 40 W 28 50 7
Ø26 - 58 W 20 35 5
Ø26 - 36 W 30 55 8

39
Célula fotoeléctrica
Desmontagem
Ø 4
48
48
38
Ø 4
52
IP 55-5
Fixação
쐃
쐇
A célula deve ser montada verticalmente, com entrada dos cabos por
baixo para assegurar a vedação. A célula não deve ser colocada em
frente das lâmpadas comandadas, nem em frente de uma iluminação
pública nem perto de um local de estacionamento ou de passagem.
40
Célula fotoeléctrica (continuação)
Ligação
Montagem
Comprimento máximo :
50 m (1,52) entre a célula e
o interruptor crepuscular.
쐃
쐇
쐃
쐇
