Leica GEOVID 8/10 x 42 HD User manual

Leica Camera AG
I
Oskar-Barnack-Straße 11
I
35606 SOLMS
I
DEUTSCHLAND
Telefon [phone]
I
Telefax [phone]
I
www.leica-camera.com
93 286 VIII/13/DX/B
LEICA GEOVID 8/10 x 42 HD
LEICA GEOVID 8/15x 56 HD
Anleitung / Instructions
Notice d’utilisation / Gebruiksaanwijzing
Istruzioni / Instrucciones / Инстpyкция

1a
7
4
3
5
8
7
7a
3
3a
9/10
4
1b
6
2
Important notice for USA
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful inter-
ference in a residential installation. This equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception, which can be determined
by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more
of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.

1
deutsch
BEZEICHNUNG DER TEILE
1. Okular-Augenmuscheln
Stellung a: herausgedreht für Beobachtung
ohne Brille
Stellung b: hereingedreht für Beobachtung
mit Brille
2. Zentral-Fokussierungsring
3. Dioptrien-Ausgleichsring mit
a. Skala
4. Ösen für Tragriemen
5. Auslösetaste zur Entfernungsmessung
6. Laser-Sendeoptik
7. Dioptrienausgleich für Zielmarke mit
a. Skala
8. Gelenkachse für Einstellung des
Augenabstands
9. Batteriefach
10. Batteriefachdeckel
VORWORT
Sehr geehrte Kundin, sehr geehrter Kunde,
der Name Leica steht weltweit für höchste Qua-
lität, feinmechanische Präzision bei äußerster
Zuverlässigkeit und langer Lebensdauer.
Wir wünschen Ihnen viel Freude und Erfolg mit
Ihrem neuen Leica Geovid HD Fernglas. Damit
Sie es richtig einsetzen können, empfehlen wir
Ihnen, zunächst diese Anleitung zu lesen.
LIEFERUMFANG
– Fernglas
– 1 Lithium Rundzelle 3V Typ CR2
– Tragriemen
– Bereitschaftstasche
– Okularschutzdeckel
– 2 Objektivschutzdeckel
– Garantiekarte

2
INHALTSVERZEICHNIS
Bezeichnung der Teile ........................................................................................................................... 1
Vorwort................................................................................................................................................. 1
Lieferumfang......................................................................................................................................... 1
Entsorgung elektrischer
und elektronischer Geräte .................................................................................. 3
Anwendungsmöglichkeiten.................................................................................................................... 3
Anbringen des Tragriemens und des Okular-Schutzdeckels.................................................................... 3
Anbringen der Objektiv-Schutzdeckel .................................................................................................... 3
Einlegen und Auswechseln der Batterie ................................................................................................. 4
Ladezustand der Batterie ...................................................................................................................... 5
Einstellen der Augenmuscheln/Verwendung mit und ohne Brille............................................................ 6
Einstellen des Augenabstands ............................................................................................................... 6
Einstellen der Schärfe/Dioptrienausgleich............................................................................................. 7
Entfernungsmessung............................................................................................................................. 8
Scan-Betrieb......................................................................................................................................... 9
Genauigkeit und Messreichweite .......................................................................................................... 9
Pflege/Reinigung................................................................................................................................ 10
Zubehör.............................................................................................................................................. 10
Ersatzteile........................................................................................................................................... 10
Was tun, wenn... ................................................................................................................................. 11
Technische Daten ............................................................................................................................... 12
Leica Akademie .................................................................................................................................. 14
Leica im Internet................................................................................................................................. 14
Leica Infodienst .................................................................................................................................. 14
Leica Kundendienst............................................................................................................................. 14
Warnhinweis: Vermeiden Sie, wie bei jedem Fernglas, den direkten Blick mit Ihrem Leica Geovid BRF in helle
Lichtquellen, um Augenverletzungen auszuschließen.

3
ENTSORGUNG ELEKTRISCHER
UND ELEKTRONISCHER GERÄTE
(Gilt für die EU, sowie andere europä-
ische Länder mit getrennten Sammel-
systemen)
Dieses Gerät enthält elektrische und/oder elek-
tronische Bauteile und darf daher nicht im norma-
len Hausmüll entsorgt werden!
Stattdessen muss es zwecks Recycling an ent-
sprechenden, von den Gemeinden bereitgestell-
ten Sammelstellen abgegeben werden. Dies ist
für Sie kostenlos.
Falls das Gerät selbst wechselbare Batterien oder
Akkus enthält, müssen diese vorher entnommen
werden und ggf. ihrerseits vorschriftsmäßig
entsorgt werden (siehe dazu die Angaben in der
Anleitung des Geräts).
Weitere Informationen zum Thema bekommen
Sie bei Ihrer Gemeindeverwaltung, Ihrem Entsor-
gungsunternehmen, oder dem Geschäft, in dem
Sie dieses Gerät erworben haben.
ANWENDUNGSMÖGLICHKEITEN
Die Leica Geovid HD Ferngläser besitzen ein
robustes Aluminium-Gehäuse, das den Einsatz
selbst unter widrigen Bedingungen erlaubt. Dabei
muss auch auf Nässe keine Rücksicht genommen
werden – sie sind bis 5m Wasser-
tiefe absolut dicht und die innenliegende Optik
beschlägt dank einer Stickstoff-Füllung nicht.
ANBRINGEN DES TRAGRIEMENS UND
DES OKULAR-SCHUTZDECKELS
Falls Sie den Okular-Schutzdeckel am Tragriemen
befestigen möchten, müssen Sie letzteren durch
die Öse des Okular-Schutzdeckels fädeln, bevor
Sie den Tragriemen an der linken Seite des Fern-
glases befestigen.
ANBRINGEN DER
OBJEKTIV-SCHUTZDECKEL
Zur Montage der beiden Objektiv-Schutzdeckel
werden die Gummiringe der Deckel von der
Objektivseite her so über die Fernglas-Rohre
gezogen, dass die Deckel nach unten aufklappen.
deutsch

4

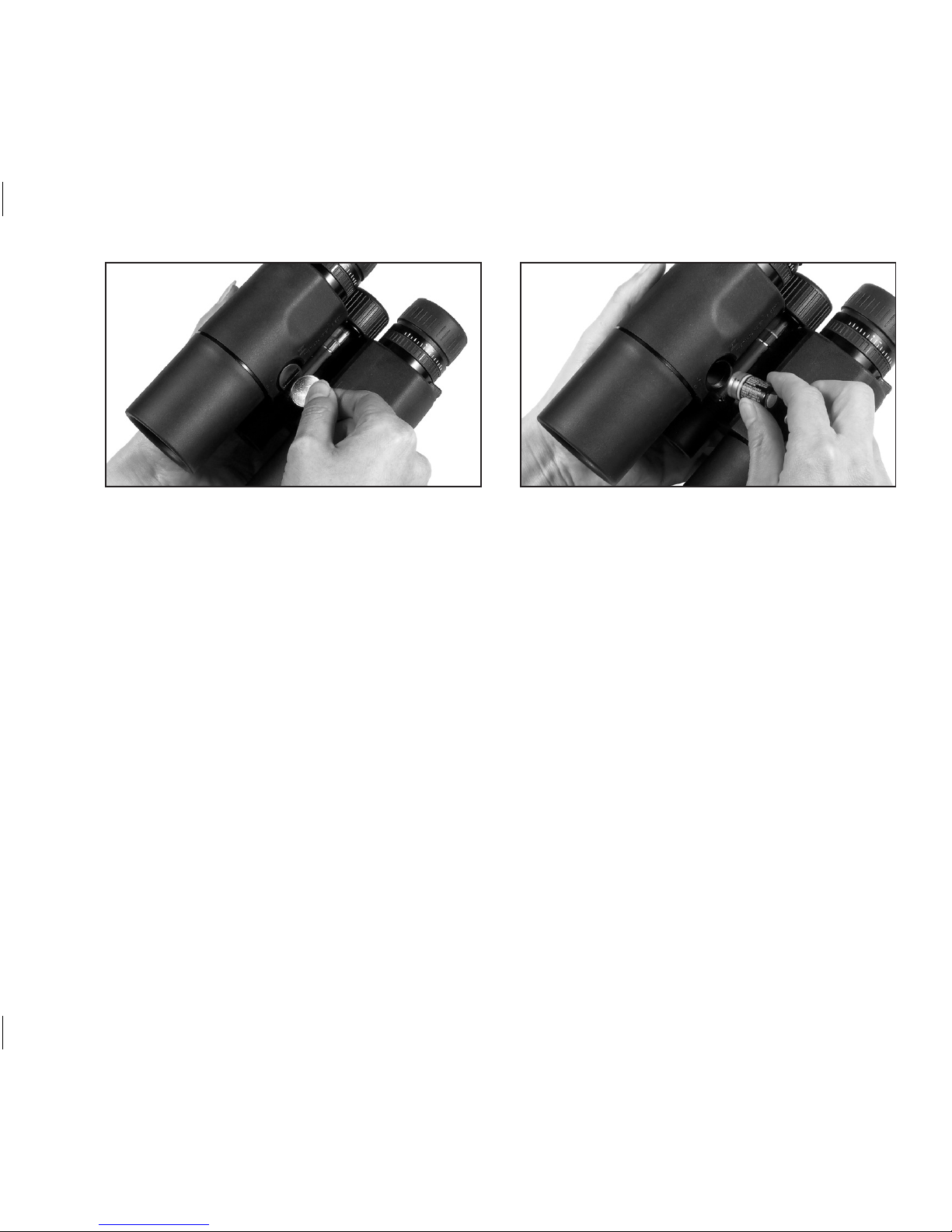

EINSETZEN UND AUSWECHSELN
DER BATTERIE
Die Leica Geovid HD Ferngläser werden zur Ener-
gieversorgung mit einer 3 Volt Lithium-Rundzelle
(z.B. Duracell DL CR2, Ucar CR2, Varta CR2, oder
andere CR2-Typen) bestückt.
1. Öffnen Sie den Deckel (10) des Batteriefachs
(9) indem Sie ihn, z. B. mit einer Münze, gegen
den Uhrzeigersinn drehen.
2. Legen Sie die Batterie mit ihrem Pluskontakt
voran (entsprechend der Kennzeichnung im
Batteriefach) ein.
3.
Schließen Sie den Deckel wieder durch Drehen
im Uhrzeigersinn.
Hinweise:
• Batterien sind kühl und trocken zu lagern.
• Wenn das Fernglas längere Zeit nicht benutzt
wird, sollte die Batterie herausgenommen
werden.
Achtung:
• Batterien dürfen keinesfalls ins Feuer gewor-
fen, erhitzt, wieder aufgeladen, zerlegt oder
aufgebrochen werden.
• Verbrauchte Batterien dürfen nicht in den
normalen Hausmüll geworfen werden, denn
sie enthalten giftige, umweltbelastende Sub-
stanzen. Um sie einem geregelten Recycling
zuzuführen, sollten sie beim Handel abgegeben
oder zum Sondermüll (Sammelstelle) gegeben
werden.

5
Ladezustand der Batterie
Eine neue Batterie reicht für mehr als 2000 Mes-
sungen bei 20°C.
Je nach Anwendungsbedingungen kann die Batte-
rie-Lebensdauer deutlich kürzer oder länger sein.
Verkürzend auf die Batterie-Lebensdauer wirken
sich niedrige Temperaturen und häufige Anwen-
dung des Scan-Betriebs (s. S. 9) aus.
Eine verbrauchte Batterie wird durch eine blinken-
de Messwert- und Zielmarkenanzeige signalisiert.
Nach dem erstmaligen Blinken sind noch ca. 50
Messungen möglich, allerdings mit fortschreitend
verminderter Reichweite.
Achtung: Kälte verringert die Batterieleistung.
Bei niedrigen Temperaturen sollte das Leica
Geovid HD deshalb möglichst in Körpernähe
getragen und mit einer frischen Batterie benutzt
werden.
deutsch

EINSTELLEN DER AUGENMUSCHELN/
VERWENDUNG MIT UND OHNE BRILLE
Die Okular-Augenmuscheln (1) lassen sich durch
Drehen einfach verstellen und rasten in den
gewählten Positionen sicher ein. Zur gründlichen
Reinigung können sie auch ganz entfernt werden.
Für die Beobachtung mit Brille (Bild A) bleiben sie
in der ganz eingedrehten Stellung. Für die Beo-
bachtung ohne Brille werden sie durch Drehen
gegen den Uhrzeigersinn herausgedreht.
Es stehen zur optimalen Anpassung zwei Positi-
o nen zur Verfügung (Bilder B, C).
Sind die Okulare stark verschmutzt, empfiehlt es
sich, die Augenmuscheln zur Säuberung abzu-
nehmen (Bild D). Dazu werden sie aus der ganz
herausgedrehten Position unter leichtem Zug
abgenommen.
EINSTELLEN DES AUGENABSTANDS
Durch Knicken des Fernglases um die Gelenk-
achse (8) wird der individuelle Augenabstand
eingestellt. Rechtes und linkes Sehfeld müssen
dabei zu einem kreisrunden Bild verschmelzen.
6
A B C D

7
deutsch

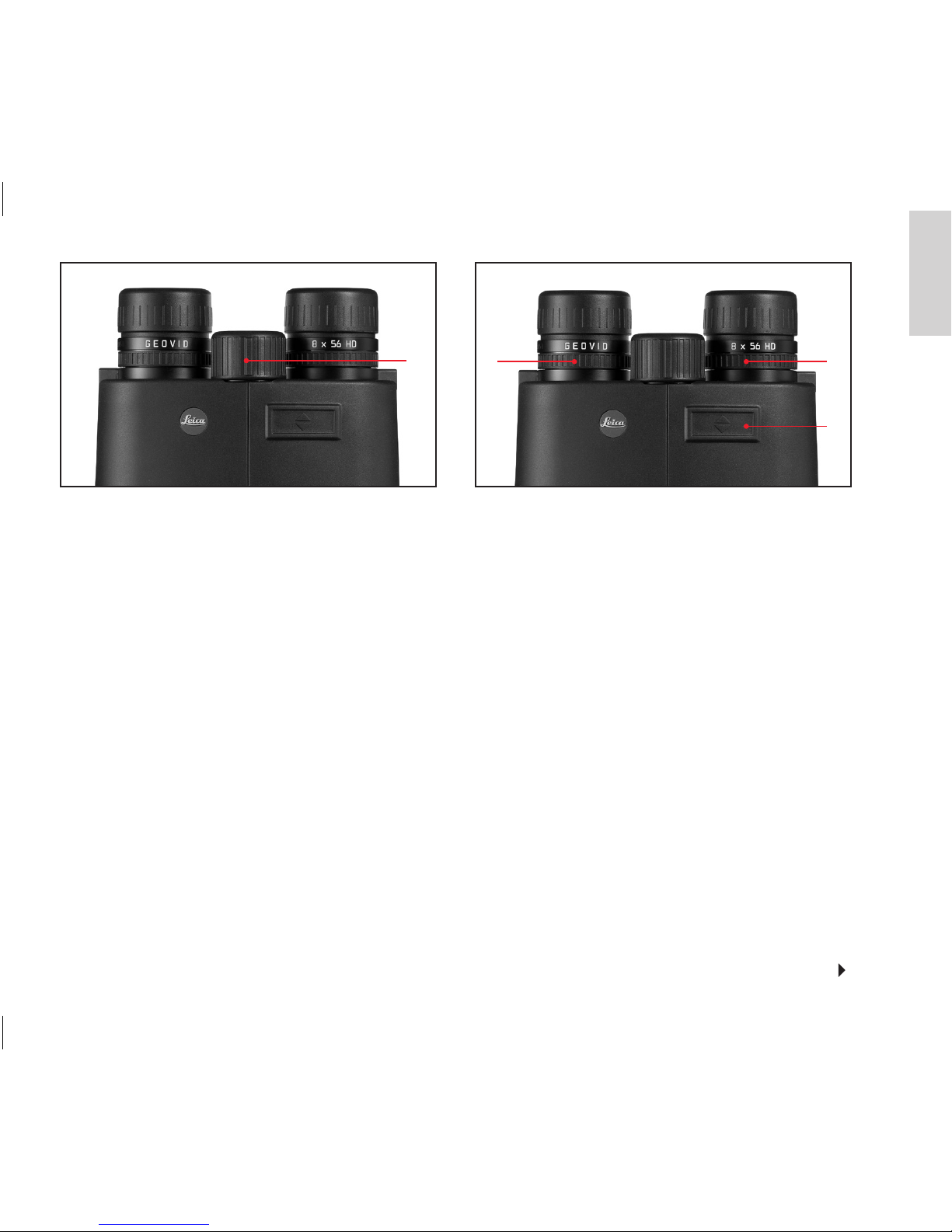

EINSTELLEN DER SCHÄRFE/
DIOPTRIENAUSGLEICH
Die Einstellung der Schärfe auf verschieden weit
entfernte Objekte erfolgt an den Leica Geovid HD
Ferngläsern mit dem Zentral-Fokussierungsring (2).
Zum Ausgleich individueller Fehlsichtigkeit für die
Beobachtung ohne Brille und zum Scharfstellen
der Zielmarke dienen die beiden Dioptrien-Aus-
gleichsringe (3/7).
Führen Sie die nachfolgend beschriebenen Schrit-
te sorgfältig durch. Nur dann können Sie die volle
Leistungsfähigkeit der Optik nutzen.
1. Drehen Sie beide Dioptrien-Ausgleichsringe auf
ihre Nullstellungen.
2. Stellen Sie – bei Betrachtung mit beiden Augen
– mit dem Zentral-Fokussierungsring auf ein
weit entferntes Objekt ein.
3. Mit der Auslösetaste (5) aktivieren Sie nun die
Zielmarke.
4. Nach Erscheinen der Zielmarke stellen Sie –
während Sie weiterhin mit beiden Augen beo-
bachten – den rechten Dioptrien-Ausgleichs-
ring (roter Index) so ein, dass Sie die Zielmarke
in der rechten Optik scharf sehen.
5. Anschließend stellen Sie – bei weiterhin einge-
schalteter Zielmarke, jetzt aber nur noch mit
dem rechten Auge beobachtend – mit dem
Zentral-Fokussierungsring das Bild im rechten
Rohr exakt scharf ein.
6. Schließlich stellen Sie das Bild im linken Rohr
mit dem linken Dioptrienring (3) auf optimale
Schärfe ein.
Die eingestellten Werte können Sie an den „+“ oder
„–“ Werten der Dioptrienskalen ablesen (3a/7a).
A B
23
5
7

8
Hinweis: Beim einseitigen linken oder rechten
Durchblicken sollte das jeweils andere Auge
zugekniffen, oder einfach die entsprechende
Fernglashälfte vorne am Objektiv zugehalten
werden.

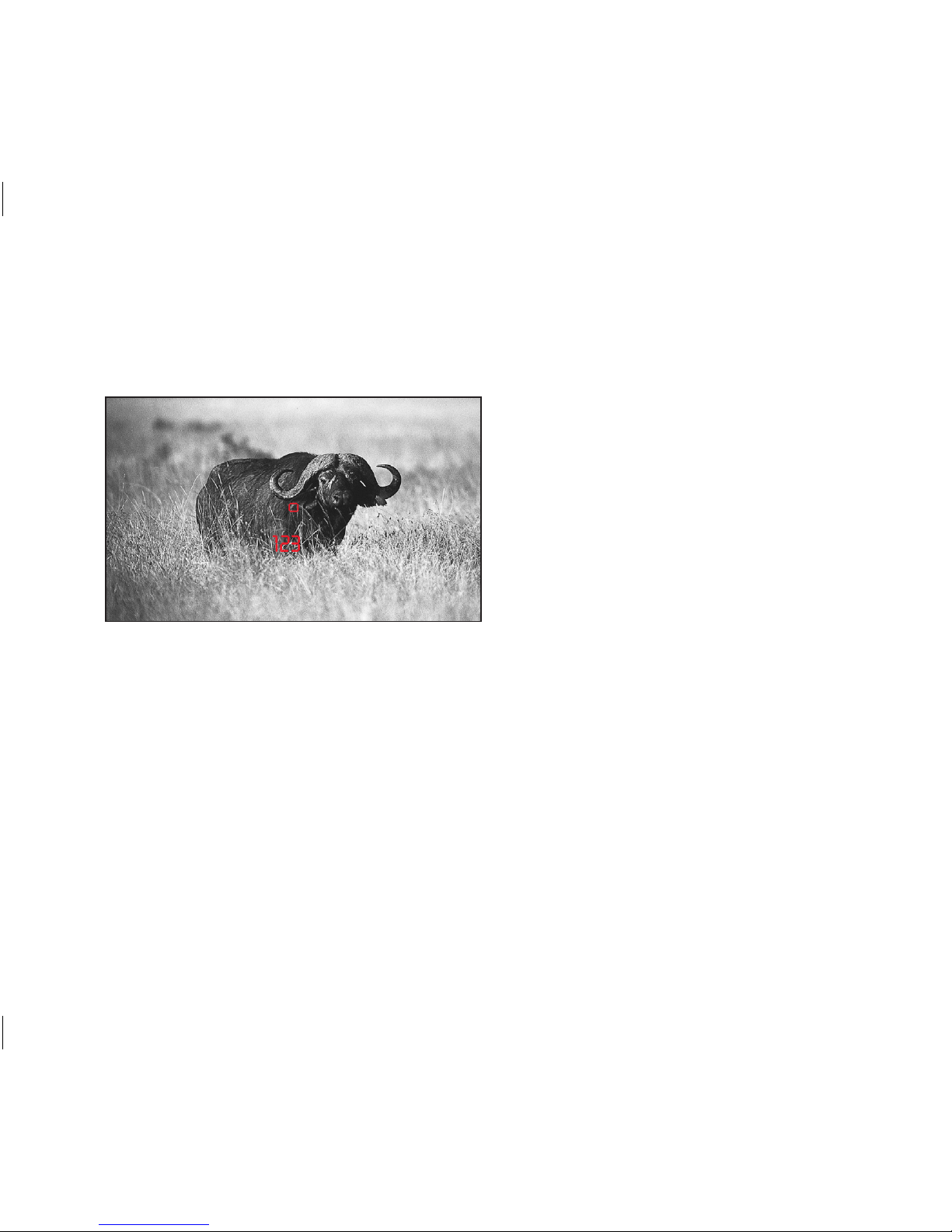

ENTFERNUNGSMESSUNG
Um die Entfernung zu einem Objekt zu messen,
muss es genau angepeilt werden. Dazu aktiviert
man die Zielmarke, indem man die Auslösetaste
(5) einmal drückt. Nach dem Loslassen der Taste
leuchtet die Zielmarke noch für etwa 4s weiter.
Bei gedrückt gehaltener Taste leuchtet die Ziel-
marke permanent. Während sie leuchtet, wird
das Objekt angepeilt und durch erneuten Druck
auf die Auslösetaste die Entfernungsmessung
durchgeführt und der Messwert anschließend
angezeigt.
Die Zielmarke geht bei der Messung kurz aus.
Durch erneuten Druck auf die Auslösetaste kann
jederzeit eine neue Messung gestartet werden,
solange die Zielmarke noch leuchtet.
Beträgt die Objektentfernung weniger als 10
Meter oder wird die Reichweite überschritten,
bzw. reflektiert das Objekt ungenügend, so
erscheint die Anzeige „- —“.
Mit dem Erlöschen der Anzeige schaltet sich der
Entfernungsmesser automatisch ab.
Hinweise:
• Je nach Winkel der optischen Systeme zuei an-
der, d. h. je nach eingestelltem Augenabstand,
können die Anzeigen auch leicht schräg stehen.
• Die Leica Geovid HD Ferngläser sind in unter-
schiedlichen Versionen für die Entfernungs-
anzeige in Metern, bzw. Yards erhältlich.
Äußerlich sind die verschiedenen Versionen
an den Angaben auf dem Deckel des Zentral-
Fokussierungsrings zu erkennen.
