Leica Geovid 42 User manual

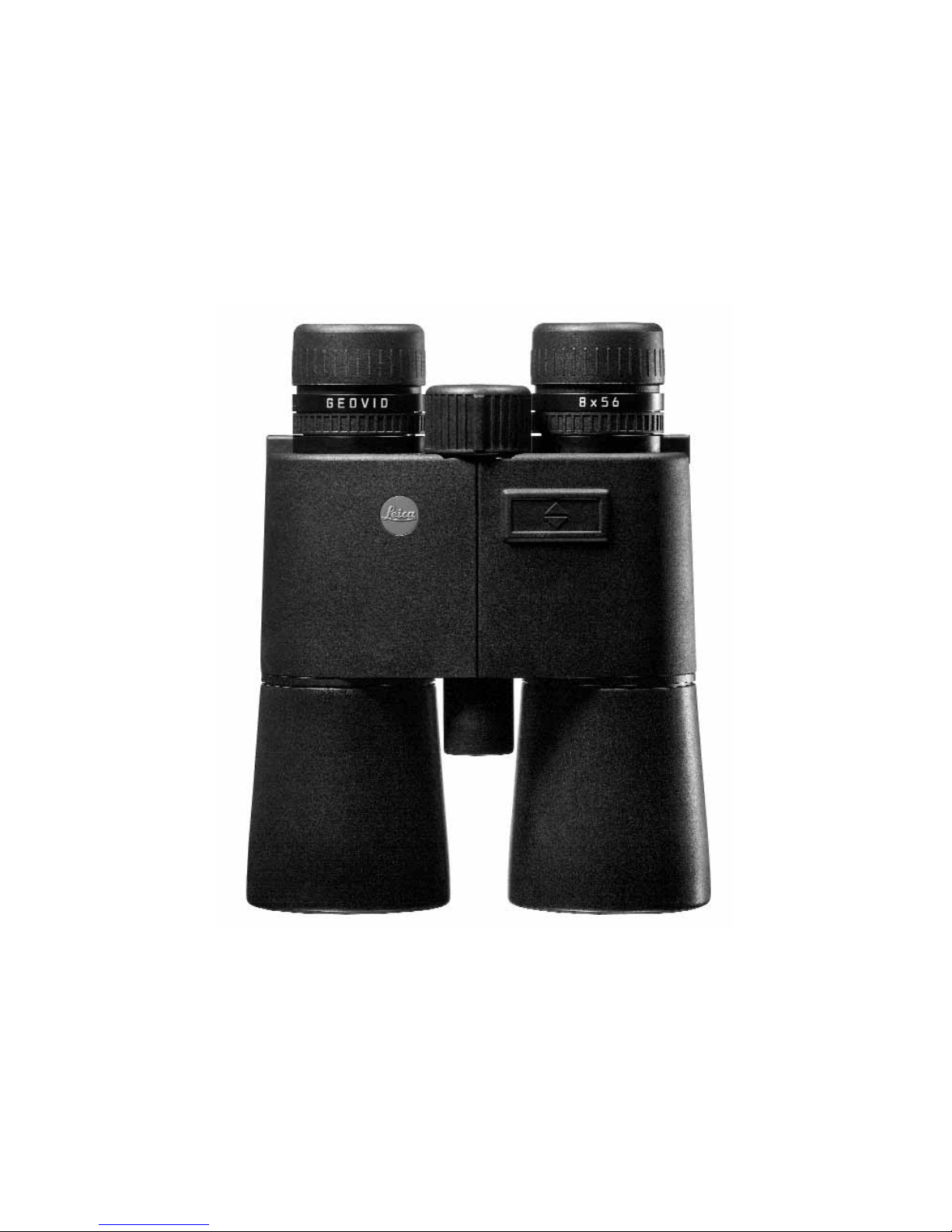

LEICA GEOVID 8/10 x 42 BRF
LEICA GEOVID 8/15 x 56 BRF
Anleitung / Instructions
Notice d’utilisation / Gebruiksaanwijzing
Istruzioni / Instrucciones

1a
7
4
3
5
4
1b
6
2

8
7
7a
3
3a
9/10

Important notice for USA
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interfe-
rence in a residential installation. This equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception, which can be determined
by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more
of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.

1
deutsch
Bezeichnung der Teile
1. Okular-Augenmuscheln
Stellung a: herausgedreht für Beobachtung
ohne Brille
Stellung b: hereingedreht für Beobachtung
mit Brille
2. Zentral-Fokussierungsring
3. Dioptrien-Ausgleichsring mit
a. Skala
4. Ösen für Tragriemen
5. Auslösetaste zur Entfernungsmessung
6. Laser-Sendeoptik
7. Dioptrienausgleich für Zielmarke mit
a. Skala
8. Gelenkachse für Einstellung des
Augenabstands
9. Batteriefach
10. Batteriefachdeckel
Lieferumfang
– Fernglas
– 1 Lithium Rundzelle 3V Typ CR2
– Tragriemen
– Bereitschaftstasche
– Okularschutzdeckel
– 2 Objektivschutzdeckel
– Garantiekarte
Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
Der Name Leica steht weltweit für höchste Qua-
lität, feinmechanische Präzision bei äußerster
Zuverlässigkeit und langer Lebensdauer.
Wir wünschen Ihnen viel Freude und Erfolg mit
Ihrem neuen Leica Geovid BRF Fernglas.
Damit Sie es richtig einsetzen können, empfehlen
wir Ihnen, zunächst diese Anleitung zu lesen.

2
Inhaltsverzeichnis
Bezeichnung der Teile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Entsorgung elektrischer und elektronischer Geräte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Anwendungsmöglichkeiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Anbringen des Tragriemens und des Okular-Schutzdeckels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Anbringen der Objektiv-Schutzdeckel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Einsetzen und Auswechseln der Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Ladezustand der Batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Einstellen der Augenmuscheln/Verwendung mit und ohne Brille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Einstellen des Augenabstands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Einstellen der Schärfe/Dioptrienausgleich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Entfernungsmessung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Scan-Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Messreichweite und Genauigkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Pflege/Reinigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Was tun, wenn... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Leica Akademie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Leica im Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Leica Infodienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Leica Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Warnhinweis: Vermeiden Sie, wie bei jedem Fernglas, den direkten Blick mit Ihrem Leica Geovid BRF in helle
Lichtquellen, um Augenverletzungen auszuschließen.

3
Entsorgung elektrischer
und elektronischer Geräte
(Gilt für die EU, sowie andere
europäische Länder mit getrenn-
ten Sammelsystemen)
Dieses Gerät enthält elektrische und/oder elek-
tronische Bauteile und darf daher nicht im nor-
malen Hausmüll entsorgt werden!
Stattdessen muss es zwecks Recycling an ent-
sprechenden, von den Gemeinden bereit-
gestellten Sammelstellen abgegeben werden.
Dies ist für Sie kostenlos.
Falls das Gerät selbst wechselbare Batterien
oder Akkus enthält, müssen diese vorher ent-
nommen werden und ggf. ihrerseits vorschrifts-
mäßig entsorgt werden (siehe dazu die Angaben
in der Anleitung des Geräts).
Weitere Informationen zum Thema bekommen
Sie bei Ihrer Gemeindeverwaltung, Ihrem Entsor-
gungsunternehmen, oder dem Geschäft, in dem
Sie dieses Gerät erworben haben.
Anwendungsmöglichkeiten
Die Leica Geovid BRF Ferngläser besitzen ein
robustes Aluminium-Gehäuse, das den Einsatz
selbst unter widrigen Bedingungen erlaubt. Dabei
muss auch auf Nässe keine Rücksicht genommen
werden – sie sind bis 5m Wassertiefe absolut
dicht und die innenliegende Optik beschlägt dank
einer Stickstoff-Füllung nicht.
Anbringen des Tragriemens und des
Okular-Schutzdeckels
Falls Sie den Okular-Schutzdeckel am Tragriemen
befestigen möchten, müssen Sie letzteren durch
die Öse des Okular-Schutzdeckels fädeln, bevor
Sie den Tragriemen an der linken Seite des Fern-
glases befestigen.
Anbringen der Objektiv-Schutzdeckel
Zur Montage der beiden Objektiv-Schutzdeckel
werden die Gummiringe der Deckel von der
Objektivseite her so über die Fernglas-Rohre
gezogen, dass die Deckel nach unten aufklappen.
deutsch

4
Einsetzen und Auswechseln der
Batterie
Die Leica Geovid BRF Ferngläser werden zur
Energieversorgung mit einer 3 Volt Lithium-Rund-
zelle (z.B. Duracell DL CR2, Ucar CR2, Varta CR2,
oder andere CR2 Typen) bestückt.
1. Öffnen Sie den Deckel (10) des Batteriefachs
(9) indem Sie ihn, z.B. mit einer Münze, gegen
den Uhrzeigersinn drehen.
2. Legen Sie die Batterie mit ihrem Pluskontakt
voran (entsprechend der Kennzeichnung im
Batteriefach) ein.
3. Schließen Sie den Deckel wieder durch Drehen
im Uhrzeigersinn.
Hinweise:
• Batterien sind kühl und trocken zu lagern.
• Wenn das Fernglas längere Zeit nicht benutzt
wird, sollte die Batterie herausgenommen wer-
den.
Achtung:
• Batterien dürfen keinesfalls ins Feuer gewor-
fen-, erhitzt, wieder aufgeladen, zerlegt oder
aufgebrochen werden.
• Verbrauchte Batterien dürfen nicht in den nor-
malen Hausmüll geworfen werden, denn sie
enthalten giftige, umweltbelastende Substan-
zen. Um sie einem geregelten Recycling zuzu-
führen, sollten sie beim Handel abgegeben
oder zum Sondermüll (Sammelstelle) gegeben
werden.

5
Ladezustand der Batterie
Eine neue Batterie reicht für mehr als 1000 Mes-
sungen bei 20°C.
Je nach Anwendungsbedingungen kann die Bat-
terie-Lebensdauer deutlich kürzer oder länger
sein. Verkürzend auf die Batterie-Lebensdauer
wirken sich niedrige Temperaturen und häufige
Anwendung des Scan-Betriebs (s. S. 9) aus.
Eine verbrauchte Batterie wird durch eine blin-
kende Messwert- und Zielmarkenanzeige signali-
siert. Nach dem erstmaligen Blinken sind noch
ca. 50 Messungen möglich, allerdings mit fort-
schreitend verminderter Reichweite.
Achtung: Kälte verringert die Batterieleistung.
Bei niedrigen Temperaturen sollte das Leica
Geovid BRF deshalb möglichst in Körpernähe
getragen und mit einer frischen Batterie benutzt
werden.
deutsch
