LELY SPLENDIMO MC User manual

HANDLEIDING
SPLENDIMO MC
Ehn014-a
SPLENDIMO®is een geregistreerde merknaam waarvan het uitsluitend gebruiksrecht toekomt aan
ondernemingen van de Van der Lely-organisatie.
©2001. Alle rechten voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd en/of openbaar
gemaakt door middel van druk, fotokopie, microfilm of op welke wijze ook, zonder voorafgaande
schriftelijke toestemming van LELY INDUSTRIES N.V.

INHOUDSOPGAVE.......................................................................................................pagina
VOORWOORD...................................................................................................................5
GARANTIEBEPALINGEN.................................................................................................5
TYPE- EN SERIENUMMER VAN UW MACHINE..........................................................5
VEILIGHEIDSVOORSCHRIFTEN ...................................................................................6
VERKLARING VAN DE WAARSCHUWINGSSTICKERS OP DE MACHINE .............7
1 INLEIDING.....................................................................................................................8
2 MONTAGE ACHTER DE TREKKER..........................................................................9
3 TRANSPORT ...............................................................................................................10
4 AFSTELLEN VAN DE MACHINE...............................................................................10
4.1 Instelling bodemontlasting...............................................................................10

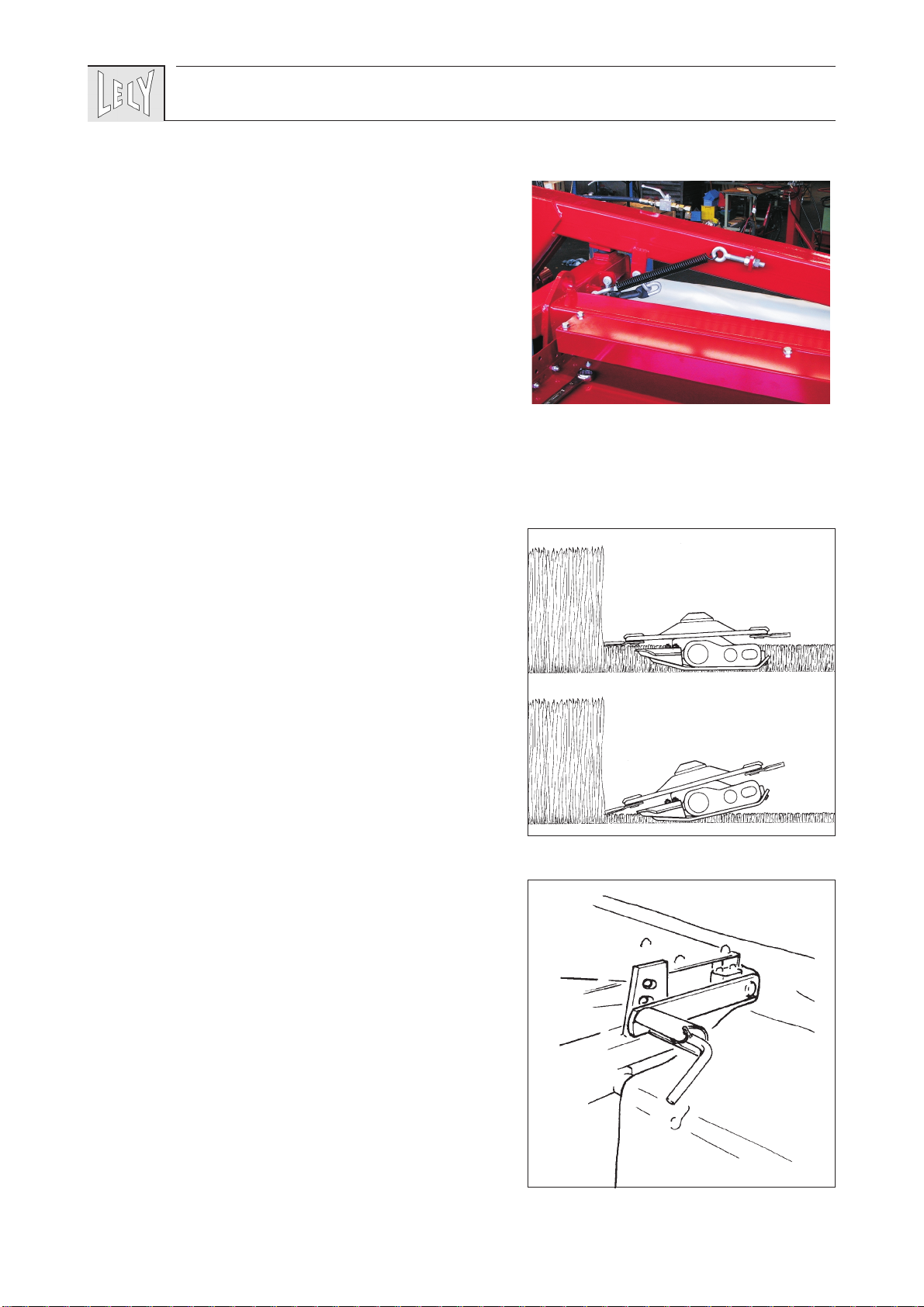

4.2 Maaihoogte ........................................................................................................10
4.3 Kneusintensiteit.................................................................................................11
4.4 Zwadbreedte......................................................................................................12
5 WERKEN MET DE SPLENDIMO®MC......................................................................12
6 AFKOPPELEN VAN DE TREKKER...........................................................................14
7 ONDERHOUD..............................................................................................................15
7.1 Onderhoud na gebruik......................................................................................15

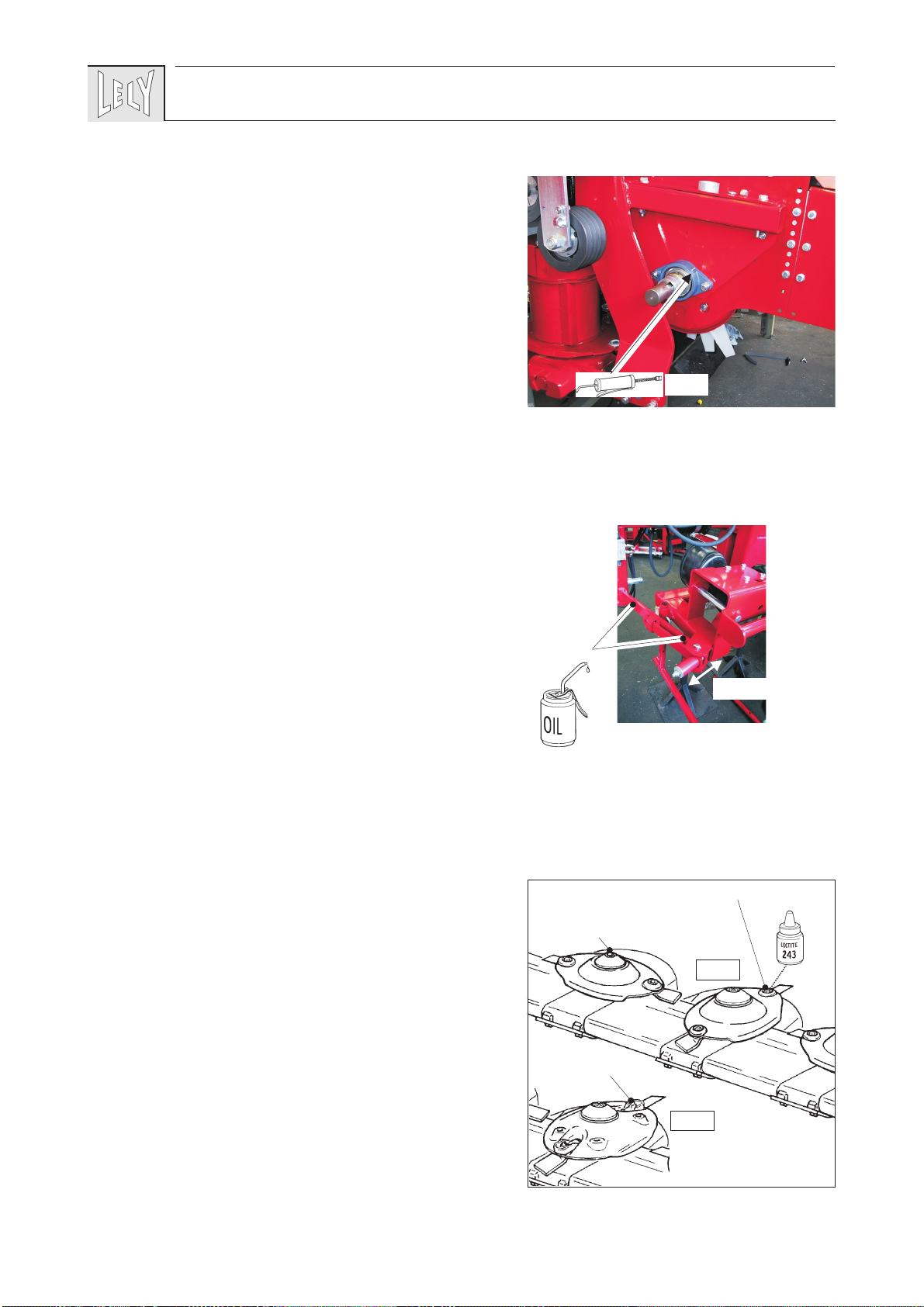

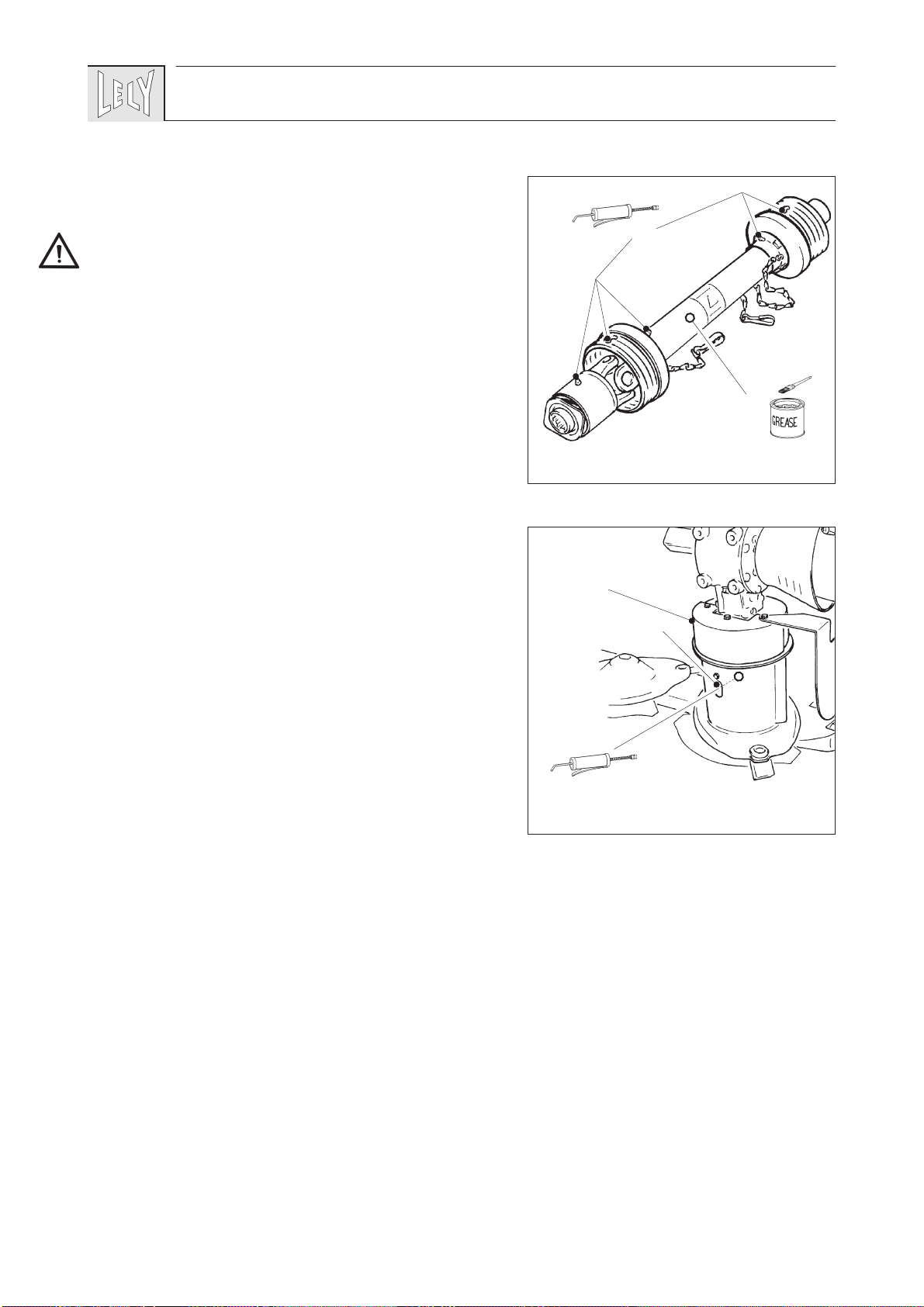

7.2 Smering..............................................................................................................15
7.3 Periodiek onderhoud........................................................................................16

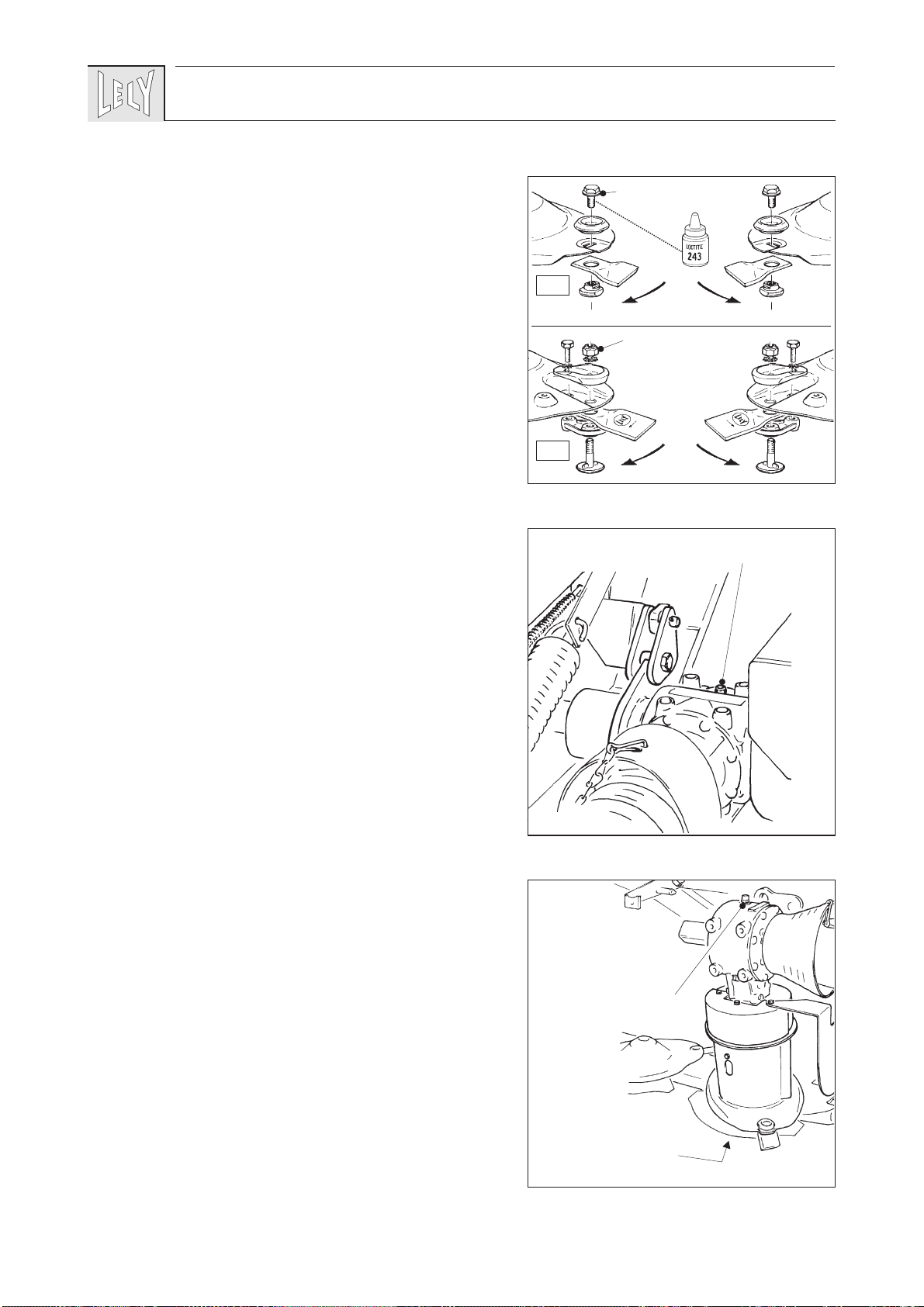

7.4 Vervangen van maaimessen ...........................................................................18
7.5 Olie tandwielkasten verversen........................................................................18

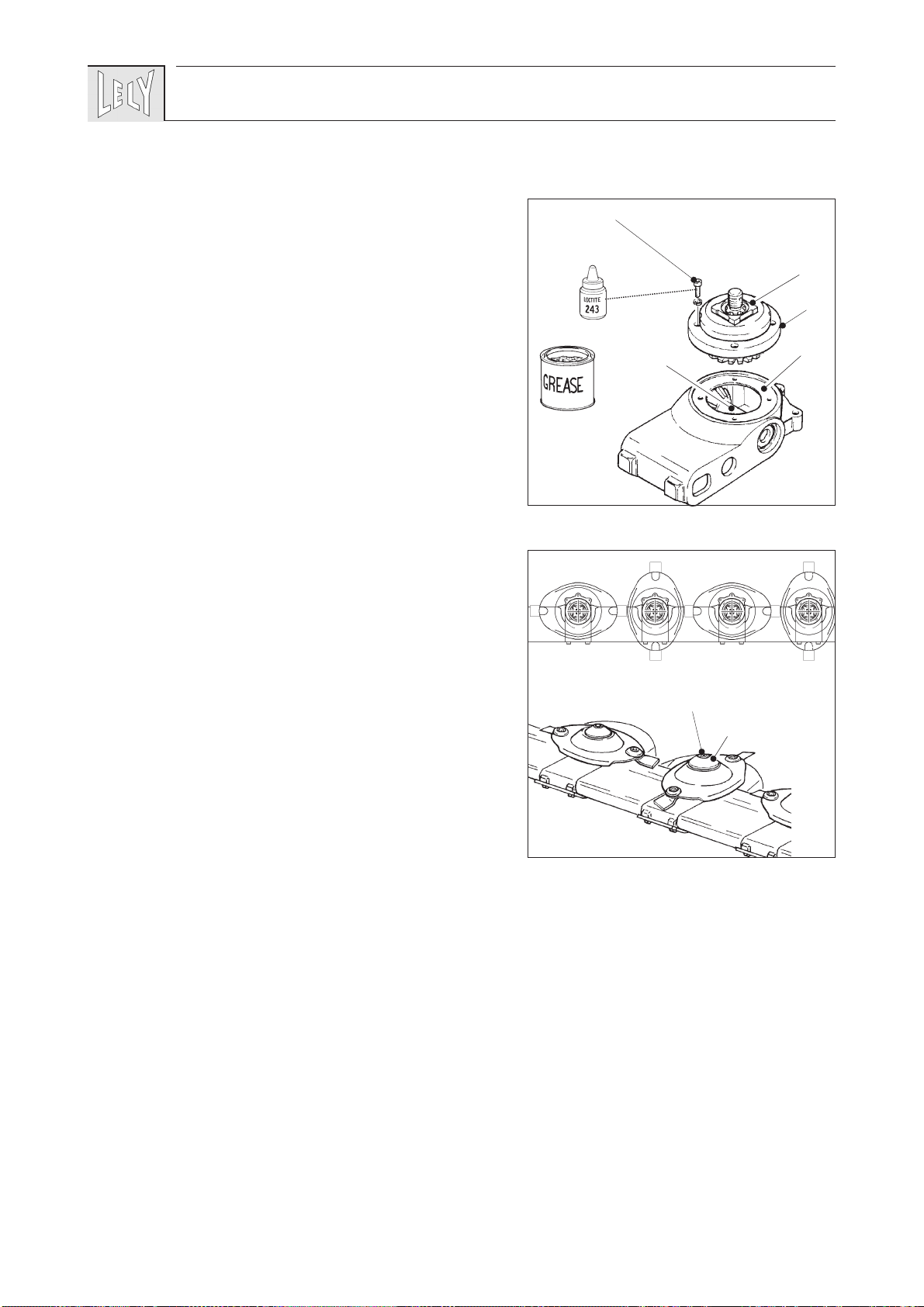

7.6 Vet maaielementen vervangen........................................................................19
Bijlagen

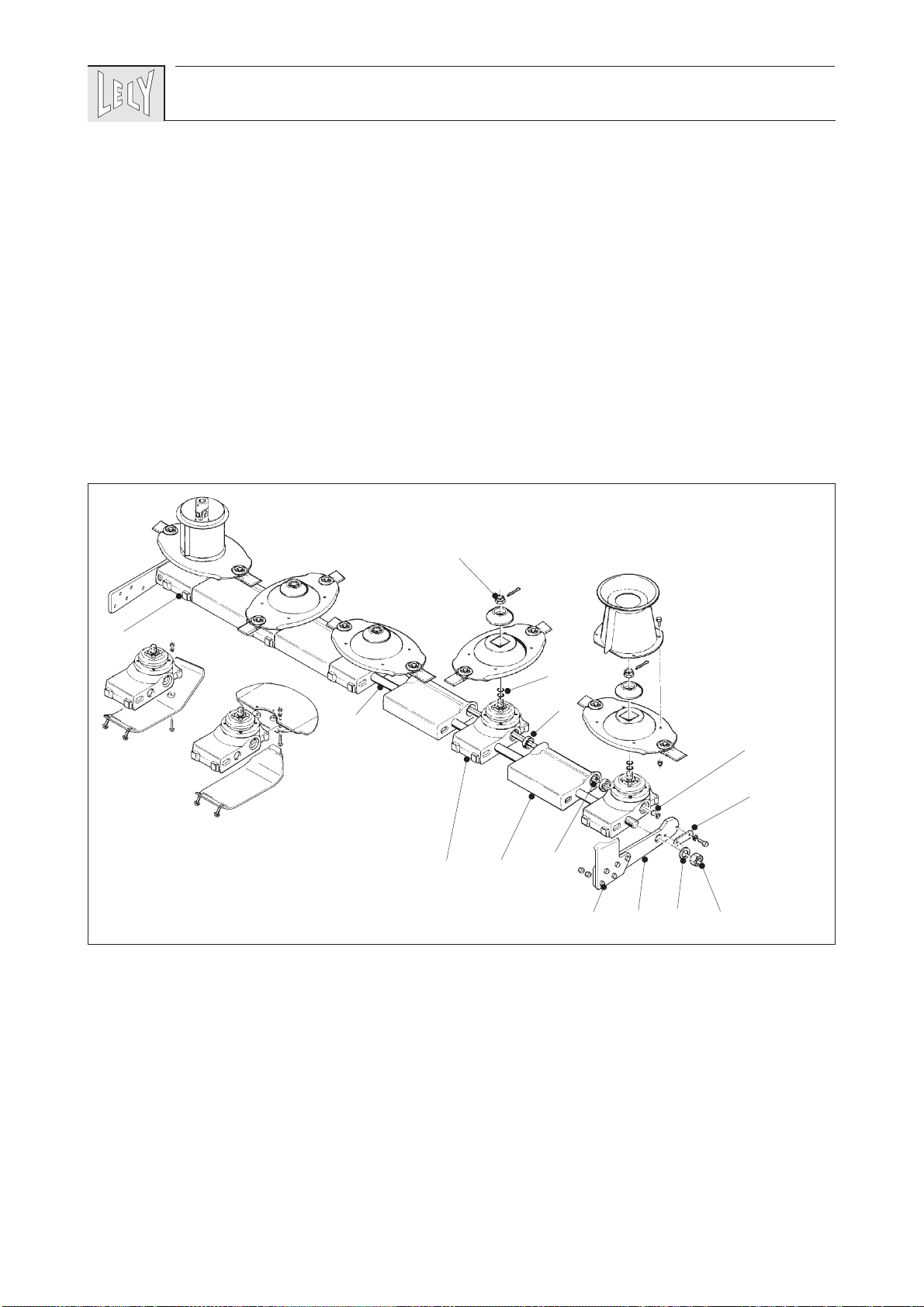

A DE-/MONTAGE VAN DE MAAIBALK..............................................................20
B TECHNISCHE GEGEVENS.............................................................................23
3

VOORWOORD
Deze handleiding is bestemd voor degenen die met de
machine werken en het dagelijks onderhoud uitvoeren.
Lees de handleiding eerst geheel door voordat u met
werkzaamheden begint.
Instructies waarmee uw veiligheid en/of die van anderen
in het geding is worden aangegeven met een
gevaren-driehoek met uitroepteken in de kantlijn. Volg
deze instructies altijd nauwgezet op.
Instructies die ernstige materiële schade tot gevolg
kunnen hebben als deze niet, of niet goed worden
opgevolgd, worden aangegeven met een uitroepteken in de
kantlijn.
De machine die in deze handleiding wordt beschreven, kan
onderdelen bevatten die niet tot de standaard uitrusting
behoren, maar als accessoire verkrijgbaar zijn.
Dit wordt niet in alle gevallen aangegeven omdat de
standaard uitvoering per land kan verschillen.
De machines en accessoires kunnen per land zijn aangepast
aan de specifieke omstandigheden en zijn onderworpen aan
continue ontwikkeling en innovatie.
De uitvoering van uw machine kan daardoor afwijken van in
deze handleiding getoonde afbeeldingen.
GARANTIEBEPALINGEN
De fabriek stelt voor alle delen die bij normaal gebruik
binnen een periode van 12 (twaalf) maanden na aankoop een
defect vertonen, gratis vervangende onderdelen ter beschik-
king.
De garantie vervalt indien de in deze handleiding vermelde
instructies niet, niet geheel of niet juist zijn opgevolgd.
De garantie vervalt eveneens zodra door u of door derden
-zonder onze voorkennis en/of onze toestemming-
werkzaamheden aan de machine worden verricht.

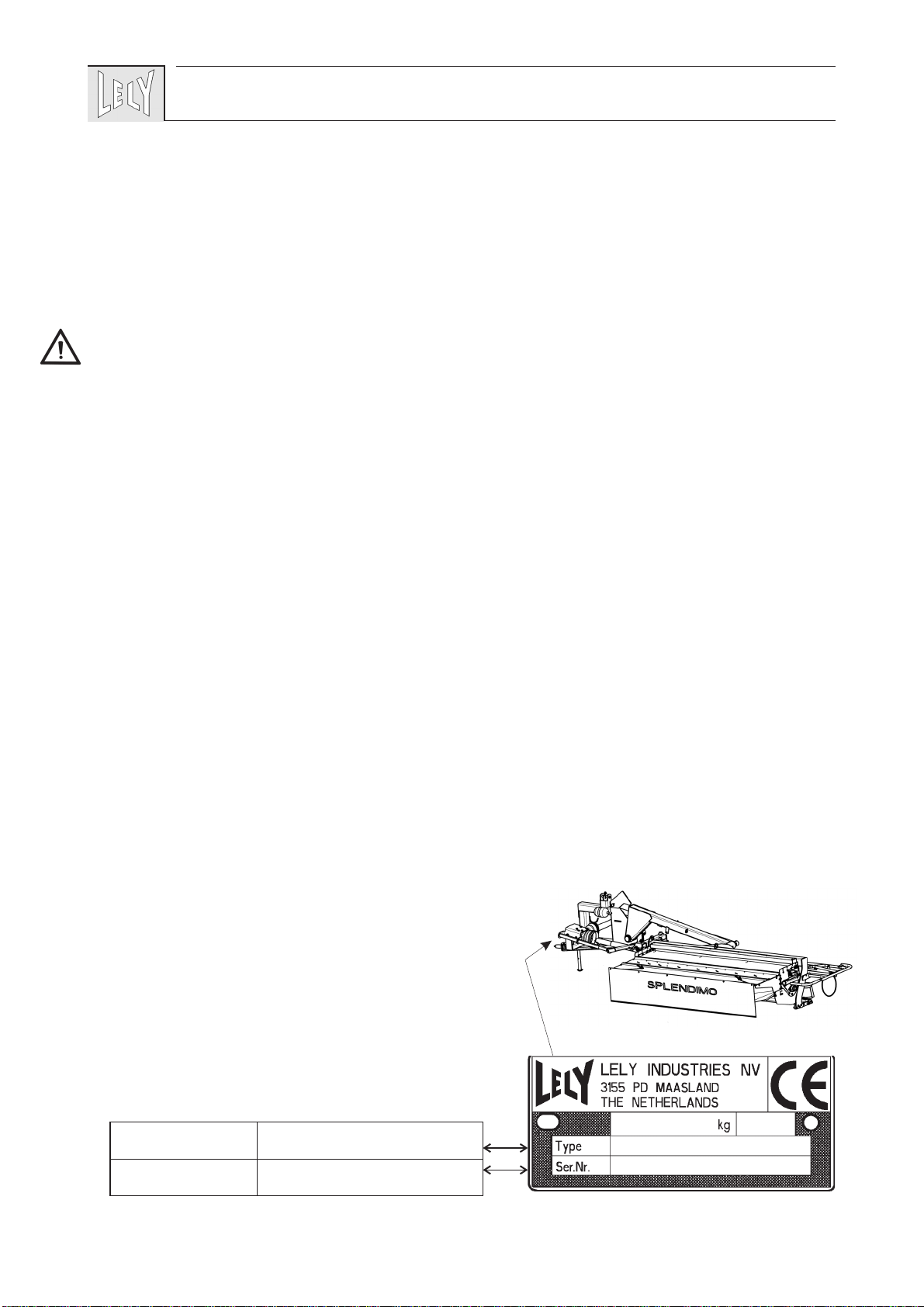

TYPE- EN SERIENUMMER VAN UW MACHINE
Het type-/serienummerplaatje bevindt zich op het tussen-
frame, onder de aandrijfas.
Vermeld bij correspondentie en bij het bestellen van onder-
delen het type- en serienummer van uw machine.
Vul hieronder het type- en serienummer van uw machine in.
5
!
Typenummer
Serienummer

VEILIGHEIDSVOORSCHRIFTEN
• Gebruik de machine uitsluitend voor het doel waarvoor
deze is ontworpen.
• Geef gevolg aan alle veiligheidsvoorschriften met
inbegrip van de in de handleiding vermelde en op de
machine voorkomende instrukties.
• Bedien de machine op veilige wijze.
• De machine mag alleen bediend worden door ervaren,
behoedzame en met de machine vertrouwde personen.
• Wees voorzichtig en tref alle voorzorgsmaatregelen op
veiligheidsgebied.
• Verzeker u er van, dat alle veiligheids- en beschermings-
voorzieningen altijd op de bestemde plaats zijn aan-
gebracht.
• Blijf buiten het bereik van bewegende delen.
• Verzeker u er van, dat motor, aftakas en draaiende delen
stilstaan alvorens te beginnen met afstelling, reiniging of
smering van de machine.
• Zorg ervoor dat tijdens het werk met de machine
niemand in de gevarenzone is en overtuig u ervan dat
iedereen ver uit de buurt is. Dit geldt speciaal indien
langs een weg of nabij of op sportvelden, etc. gewerkt
wordt.
• Gebruik een trekker met een cabine.
• Zuiver de velden van vreemde voorwerpen en stenen.
• Volg voor transport over de openbare weg de daarvoor
geldende wettelijke voorschriften op.
• Gebruik zwaailichten of andere veiligheidstekens, indien
vereist.
• Het is niet toegestaan zich op de machine te bevinden.
• Gebruik uitsluitend originele LELY onderdelen.
• Neem de druk weg van hydraulische systemen voordat
hieraan werkzaamheden worden verricht en/of hydrau-
lische slangen worden aan- of afgekoppeld.
• Gebruik beschermende kleding, handschoenen en/of
veiligheidsbril indien vereist.
• Maak de waarschuwingsstickers regelmatig schoon,
zodat ze altijd goed leesbaar zijn.
6

VERKLARING VAN DE WAARSCHUWINGS-
STICKERS OP DE MACHINE
• Lees eerst de handleiding voordat u met de machine gaat
werken. Neem alle instructies en veiligheidsvoorschriften
in acht.
• Gevaar voor draaiende delen.
Houd afstand van draaiende delen.
• Gevaar voor rondvliegende voorwerpen.
Houd een ruime, veilige afstand van de machine zolang de
trekkermotor is ingeschakeld.
• Gevaar voor maaimessen.
Houd een ruime, veilige afstand van de machine zolang de
trekkermotor is ingeschakeld.
• Gevaar voor neerklappende maaibalk.
Blijf buiten de uitklapzone van de maaibalk.
• Laat de machine nooit draaien met een aftakastoerental
hoger dan1000 omw./min.
• Gevaar voor draaiende delen!
Lees de gebruiksaanwijzing van de koppelingsas.
Werk nooit met een koppelingsas zonder bescherming.
7

1 INLEIDING
De LELY SPLENDIMO MC schijvenmaaier/kneuzer is
geschikt voor het maaien van grasland. Er kunnen taluds tot
ca. 20° omhoog en 20° omlaag worden gemaaid.
De machine is opgebouwd uit een maaibalk en een kneus-
inrichting.

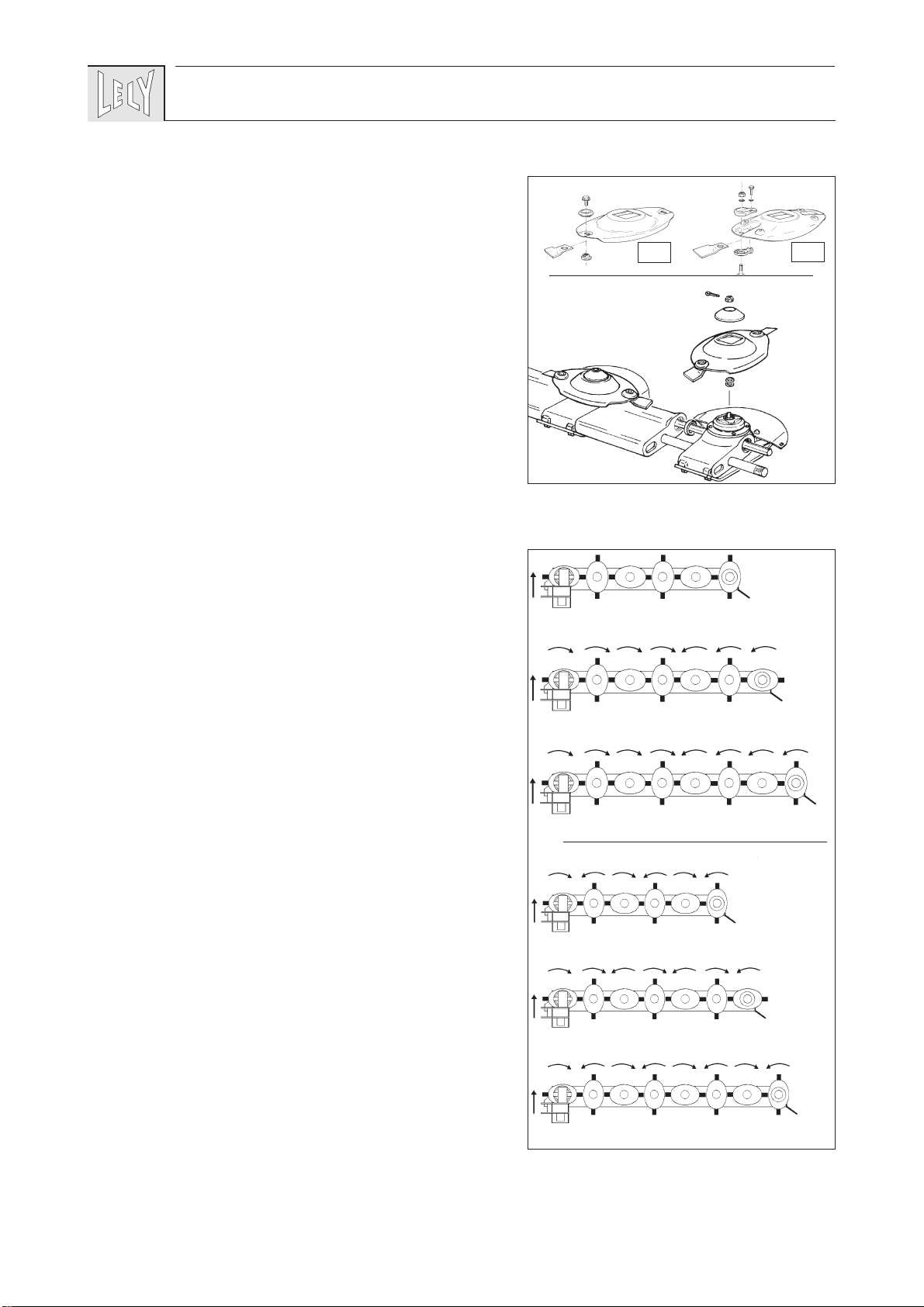

De maaibalk is voorzien van maaischijven type “S”of “N”
(fig. 1). De maaibalk is samengesteld uit maaielementen
volgens het LELY-unit-systeem. De elementen worden samen
met tussenstukken door middel van een trekstang
bijeengehouden.
Het eerste maaielement (aandrijfelement) wordt van bovenaf
aangedreven. Een verenstalen as, aangedreven door het
aandrijfelement, zorgt voor de aandrijving van de andere
maaielementen.
De elementen zijn links- of rechtsomdraaiend. Deze worden
standaard gemonteerd als getoond in figuur 2.
Bij de SPLENDIMO MC maaier/kneuzer met type “S”
maaischijven kunnen de elementen desgewenst in een andere
opstelling worden gemonteerd.
De kneusinrichting bestaat uit een rotor met kneusvingers
van slagvast kunstof, een stalen kap met zwadborden en een
regelklep voor de instelling van de kneusintensiteit.
Het gemaaide gewas wordt over (vrijwel) de gehele breedte
van de maaibalk door de kneuzer gevoerd. Het gewas wordt
zo behandeld dat de waslaag op het blad plaatselijk wordt
verwijderd en eventueel aanwezige dikke stengels worden
geknikt. Het gewas wordt achter de machine zeer luchtig,
enigszins gekeerd, in een smal zwad neergelegd. Er komt
hierdoor weinig gewas in aanraking met de natte ondergrond
en er behoeft niet over het gemaaide gewas te worden
gereden.
De SPLENDIMO MC maaierkneuzer laat zich geheel bedie-
nen met één hydraulische cilinder.
Een uitslagbeveiliging beschermt de machine tegen schade
bij het onverhoopt raken van obstakels tijdens het maaien.
8
1
2
SPLENDIMO®240 MCS
SPLENDIMO®280 MCS
"N"
SPLENDIMO®320 MCS
"S"
SPLENDIMO®240 MCN
SPLENDIMO®280 MCN
SPLENDIMO®320 MCN

2 MONTAGE ACHTER DE TREKKER

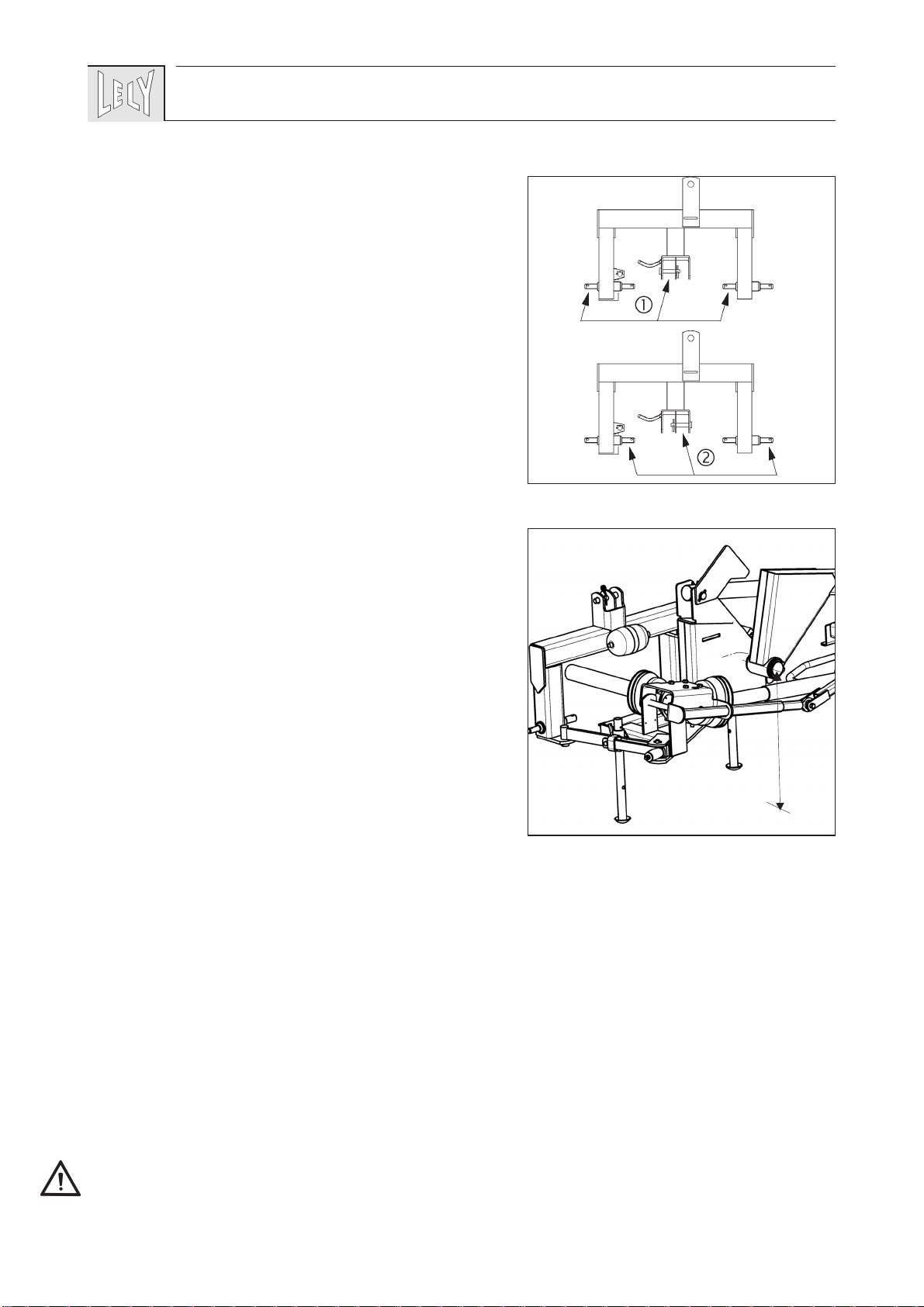

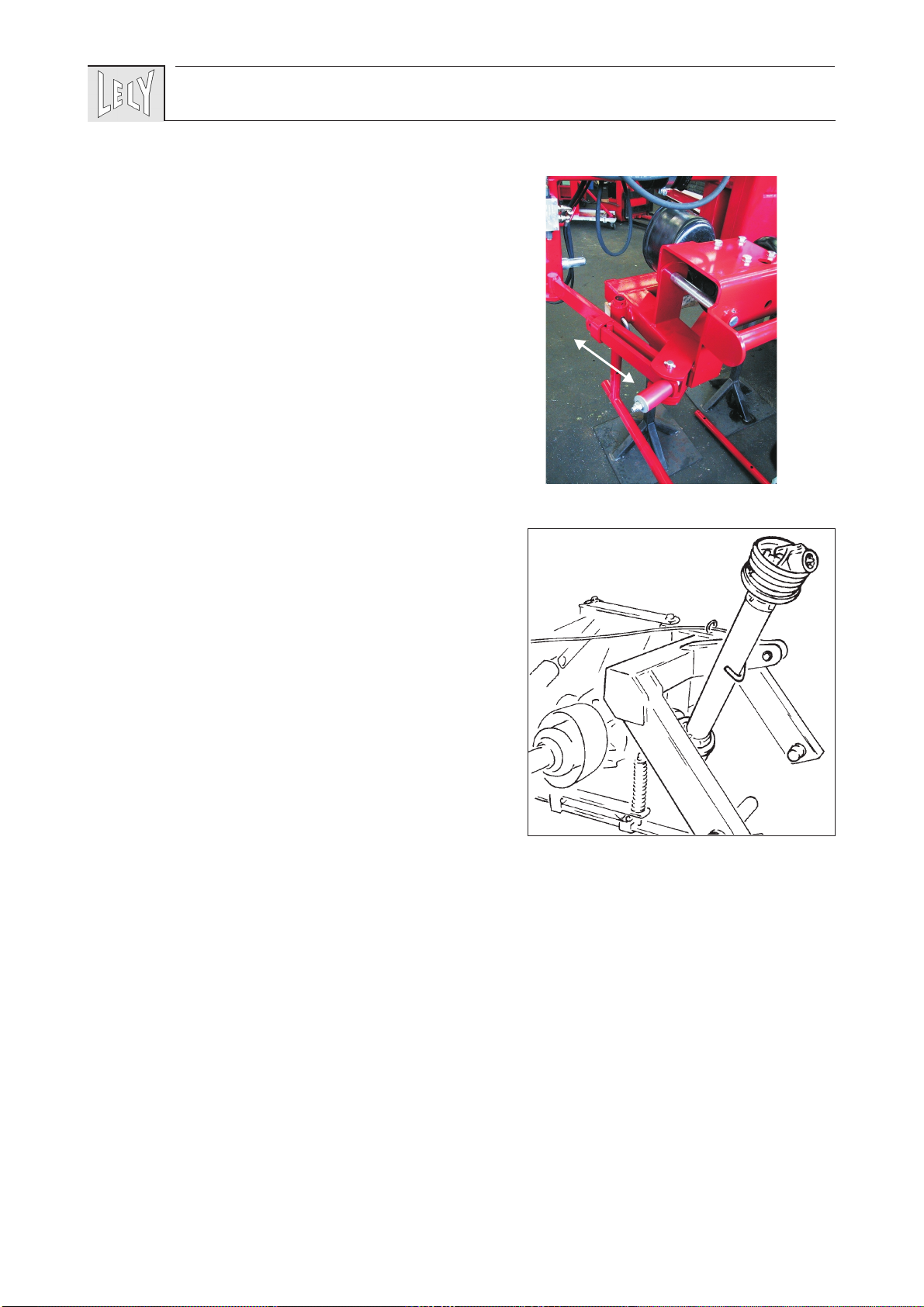

- De hefpennen kunnen op twee manieren worden
gemonteerd. Afhankelijk van de wijze van maaien: direct
naast de trekkerbanden, of met een bepaalde afstand
(offset) naar buiten. In combinatie met een frontmaaier
dient de maaier in de offset-positie te worden afgesteld.
Als de trekker Categorie III-hefpunten heeft, dan dienen de
hefpennen naar buiten te worden gemonteerd.
- Kies positie voor de 240 MC maaier/kneuzer en positie
voor de 280/320 MC maaier/ kneuzer. Het hart van het
zwad komt dan bij de volgende gang onder het hart van de
trekker. Let op dat de trekkerbanden bij de volgende
werkgangen niet over de gemaaide zwaden rijden.
Gebruik altijd positie wanneer een omlaaglopend talud
wordt gemaaid, zodat zo ver mogelijk van de kant kan
worden gereden.
- Stel de hefarmen van de trekker op gelijke hoogte in.
- Bevestig de hefarmen aan de ophangpennen van de bok.
- Monteer de topstang van de trekker met een categorie II- of
categorie III-kant van de topstangpen aan de machine.
- Het hart van de as van het hoofdscharnier op een hoogte
van 65 cm boven de grond afstellen (fig. 4) door de
hefinrichting van de trekker hoger of lager in te stellen.
- Zet de steunpoot omhoog.
- Zet de hefarmen van de trekker met stabilisatiekettingen of
-stangen vast, zodat de machine geen zijdelingse bewegin-
gen kan maken.
-Controleer bij de eerste montage of gebruik van een
andere trekker de minimale en maximale overlapping
van de ashelften (raadpleeg de bij de koppelingsas behorende
instructie).
- De koppelingsas wordt korter (SCHUIFT IN) als de
uitslagbeveiliging uitslaat. De koppelingsas wordt
ongeveer 150 mm korter. Controleer daarbij ook of er
voldoende overlap is wanneer de uitslagbeveiliging in
werking treedt.
- De hydraulische slangen met de blauwe markering
aansluiten op een dubbelwerkend ventiel van de trekker
aansluiten: de slang met de witte markering aansluiten op
een enkelwerkend ventiel (of op de tweede dubbelwerkend
ventiel, indien aanwezig)
- De kraan op de cilinder (transportvergrendeling)
openzetten.
Bevestig de veiligheidsketting van de beschermbuis aan
een vast deel van de trekker
- Controleer of de hefarmen op gelijke hoogte blijven staan
wanneer de maaibalk wordt opgeklapt.
9
3
4
65cm
!

3 TRANSPORT
De SPLENDIMO MC maaier/kneuzer kan in de hefinrichting
van de trekker worden getransporteerd.
- Het dubbelwerkende ventiel in de trekker bedienen tot de
maaier niet hoger geheven kan worden, daarna beide
handles bedienen om de machine tot in transportstand te
heffen.
- De kraan (fig. 5) op de cilinder sluiten (dit is de
transportvergrendeling om de maaier te beveiligen).
- Tijdens het rijden in transportpositie moet de trans-
portvergrendeling (door middel van de kraan) altijd
zijn gesloten.
-Breng alle wettelijk voorgeschreven verlichting en
waarschuwingstekens aan.
-Zorg er bij transport over de openbare weg voor dat de
voorasdruk voldoende is (zonodig frontgewichten aan-
brengen) en dat de maximaal toegestane achterasdruk
niet wordt overschreden.
De machine is nu klaar voor transport.
4 AFSTELLEN VAN DE MACHINE
Stel met de hefinrichting van de trekker het hart van de
scharnierpen van het tussenframe op een hoogte van 65 cm
boven de grond (fig.4)af. Houd rekening met insporing van
de trekkerbanden.
Begrens een beweging naar beneden met bijvoorbeeld een
stabilisatieketting (accesoire) als de hefinrichting niet op de
ingestelde hoogte kan worden gehouden.
4.1 Instellen bodemdruk
De bodumdruk wordt gewijzigd door de inbusbout van het
overdrukventiel (fig. 6) te verstellen.
- Contramoer (A) losdraaien.
- Inbusbout minimaal verstellen.
- De maaier heffen tot de aanslag en weer laten zakken. De
ingestelde druk is af te lezen op de manometer.
- Door herhaling van de voorgaande stappen kan de
bodemdruk op de gewenste waarde worden ingesteld.
10
5
6
A

- Inbusbout linksom verdraaien geeft meer bodemontlasting.
De maaier drukt minder op de grond.
- Inbusbout rechtsom verdraaien geeft minder bodemont-
lasting. De maaier druktmeer op de grond.
- Op vlak terrein is de nominale systeem druk 70 bar.
- De stalen veer (fig. 70) kan zodanig worden afgesteld dat
de maaier tijdens het dalen tegelijk rechts en links op de
grond neerkomt.
4.2 Maaihoogte
• Stel de maaihoogte in door de maaibalk meer of minder
voorover te stellen met behulp van de topstang (fig. 8).
• De maaihoogte wordt afgesteld door de topstang langer of
korter te maken. Als de bok verticaal staat, dan is de
maaihoogte ongeveer 6 cm.
• Tijdens het maaien moet de rode kraan (de
transportvergrendeling) altijd geopend staan.
• Men dient de handles in de trekker tijdens het maaien in de
gesloten stand (middenstand) staan.
• De machine kan op het kopeind geheven worden door het
dubbelwerkende ventiel te bedienen. De machine stopt
automatisch met heffen op ongeveer +20 graden boven de
grond. Om de machine te laten zakken, zet het
dubbelwerkende ventiel op dalen. Als de maaier weer op de
grond is dan de handle weer in de gesloten stand
(middenstand) zetten.
4.3 Kneusintensiteit
De kneusintensiteit kan worden ingestend met behulp van de
regelklep in de kneuzer en het rotortoerental
• Stel de regelklep af.
Stand A (fig. 9) geeft de hoogste kneusintensiteit, stand B de
laagste. Er zijn twee tussenstanden mogelijk.
11
7
8
9
A
B

4.4 Zwadbreedte
Bij de SPLENDIMO 240 MC maaier/kneuzer is de zwad-
breeedte instelbaar van 0,8 tot 1,6 m; bij de SPLENDIMO
280 MC maaier/kneuzer van 1,0 tot 1,8 m; Bij de
SPLENDIMO 320 MC maaier/kneuzer vanaf 1,4 m.
• Verstel de zwadborden door de handgrepen los te draaien
en door de sleufgaten te verschuiven. Draai de handgreep
weer vast als de gewenste stand is bereikt (fig. 10).
12
10

5 WERKEN MET DE SPLENDIMO®MC
•Werk altijd met neergeklapt veiligheidsscherm. Druk
deze goed in het klemblok (fig. 11).
• Overtuig u ervan dat er zich niemand in de omgeving
van de machine bevindt als de koppelingsas wordt
ingeschakeld.
• Laat tijdens het werk niemand toe binnen een straal van
100 m van de machine.
• Stop de trekkermotor voordat u de trekkercabine
verlaat.
Voor het heffen van de machine dient alleen de hydraulische
cilinder te worden ingetrokken.
Werk als volgt met de SPLENDIMO MC schijvenmaaier:
- Laat de machine door middel van de hydraulische cilinder
tot net boven het gewas zakken. Gebruik hiervoor het
dubbelwerkende ventiel in de trekker.
- Schakel de aftakas in bij een zo laag mogelijk motor-
toerental.
- Voer het aftakastoerental vervolgens op tot 1.000/min. Dit
is tevens het miximale toerental waarmee mag worden
gewerkt.
- Laat de machine in het gewas neer.
- De cilinder moet tijdens het werk vrij kunen in- en uit -
schuiven. Zorg ervoor dat de rode kraan
(transportvergrendeling) staat geopend.
- Rij niet te langzaam; bij voorkeur ca. 8 km/uur. Een lagere
snelheid kan nadelig werken op een goede gewas doorvoer
over de maaibalk. Bij een hogere snelheid neemt de
kneuswerking af.
- Zorg dat het aftakastoerental tijdens het werk steeds 1.000
/min. Bedraagt. Een (tijdelijke) daling van het toerental
kan verstopping van de maaibalk en/of wikkelen van lang
geweas om de schijven veroorzaken.
- Hef de machine eerst uit het gewas en verminder direct
daarna het toerental. Gebruik hiervoor het dubbelwerkende
ventiel in de trekker.
- Om de machine volledig in de transportstand te heffen,
moeten beide hydraulische ventielen in de trekker worden
bediend. Zie ook hoofdstuk 3 “Transport”.
13
11
12
!
!

Wanner de machine tidens het maaien een obstakel raakt, kan
deze naar achteren uitwijken doordat de obstakelbeveiliging
(fig. 13) dan uitschuift.
• Rij in dat geval een paar meter achteruit tot de beveiliging
weer is vergrendeld.
Door deze handeling wordt de koppelingsas tussen
trekker en machine korter. De as mag nooit te lang zijn.
De machine is tegen overbelasting beveiligd door een
slipkoppeling. Voor meer informatie zie handleiding Lely-
matic.
6 AFKOPPELEN VAN DE TREKKER
- Klap de machine naar beneden.
- Zet de trekkermotor af. Neem de koppelingsas los van de
trekkeraftakas.
- Leg de koppelingsas op de haak (fig. 14).
- De steunpoten uitschuiven in de onderste stand.
- De rode hydrauliek kraan te sluiten.
- Laat de hefinrichting zakken tot de steunpoten op de grond
rusten.
- Neem de druk weg van het hydraulisch systeem en
ontkoppel de hydraulische slangen.
- Maak de topstang los van de machine.
- Ontkoppel de hefarmen van de machine.
14
13
!
14

7 ONDERHOUD
• Al het onderhoud dient te gebeuren, terwijl de
koppelingsas tussen de trekker en de machine is
losgekoppeld.
• Een goed onderhoud van de machine is noodzakelijk om
deze betrouwbaar en veilig in gebruik te houden.
7.1 Onderhoud na gebruik
• Maak de machine grondig schoon. Laat de machine na het
schoonspuiten even draaien, zodat het water onder de
maaischijven wordt weggeslingerd.
• Controleer de maaimessen en maaischijven op vastzitten en
beschadigingen. (Aanhaalmomenten: zie §7.3)
• Controleer het beschermzeil op beschadigingen.
• Smeer de machine in met een roestwerend middel.
• Smeer de zuigerstang in met een corrosiewerend middel
wanneer de machine langere tijd niet wordt gebruikt.
Verwijder dit bij het opnieuw in gebruik nemen. Anders
kan, als het middel is verhard, de afdichting van de cilinder
worden beschadigd.
7.2 Smering
• Smeer de koppelingsas iedere 8 werkuren door bij de
smeernippels op de kruisstukjes, de beschermbuizen en de
vrijloopkoppeling (fig. 15).
• Vet de profielbuizen van de koppelingsas iedere 8 werk-
uren in.
• Smeer de koppelingsas boven het aandrijfelement iedere
100 werkuren door bij de smeernippels op de kruisstukjes.
Demonteer daartoe de kap A (fig.16) en de afdichtplaat B.
Verwijder eventueel in de hoed aanwezige grond en/of
gewas.
• Smeer de scharnierassen van het tussenframe elke 40
werkuren door.
• Smeer de lagerblokken van de kneusrotor iedere 8 werk-
uren door (fig. 17).
• Smeer alle overige scharnierpunten elke 40 werkuren in
met vet of olie.
• Breng elke 40 werkuren enkele druppels olie aan op de
nokken van de obstakelbeveiliging (fig. 18).
15
15
16
A
B
8h
8h
100 h

7.3 Periodiek onderhoud
Het periodiek onderhoud moet worden uitgevoerd:
• bij aanvang van het maaiseizoen;
• als de machine voor langere tijd buiten gebruik wordt
gesteld;
• tijdens het maaiseizoen als de machine zeer intensief
wordt gebruikt.
• Controleer de machine op beschadigingen en gebreken.
• Smeer de machine op alle punten die worden aangegeven in
§ 7.2 Smering.
• Controleer de tandwielkast op lekkage.(Verversen van de
olie: zie §7.5)
• Smeer de drukstiften van de gaffelvergrendeling van de
koppelingsas in met vet.
• Controleer of de koppelingsas gemakkelijk in- en uit-
schuifbaar is.
Een beschadigde koppelingsas kan overmatige slijtage aan
de machine en trekker veroorzaken.
• Smeer de koppelingsas boven het aandrijfelement door bij
de smeernippels op de kruisstukjes. Demonteer daartoe de
kap A (fig.16).
Verwijder eventueel in de hoed aanwezige grond en/of
gewas.
• Smeer de scharnierassen van het tussenframe door.
• Smeer de lagerblokken van de kneusrotor door (fig. 17).
• Smeer alle overige scharnierpunten in met vet of olie.
• Breng enkele druppels olie aan op de nokken van de
obstakelbeveiliging (fig. 18).
• Controleer of de veer van de obstakelbeveiliging op een
lengte van 90 mm staat voorgespannen (fig. 18).
• Controleer de conditie van de slijtplaten, maaischijven en
messen. (Vervangen van messen: zie §7.4.)
• Controleer of de mesbouten goed vastzitten (fig. 19).
Type “S”: Bouten borgen met Loctite 243 of nieuwe
bouten, voorzien van borgmiddel. Het Aanhaalmoment is
50-60 Nm (5-6 kgm).
Type “N”: Aanhaalmoment 50-60 Nm (5-6 kgm).
• Controleer of de maaischijven goed vastzitten (fig. 20).
Het aanhaalmoment van de kroonmoer is 150-250 Nm
(15-25 kgm). De splitpen waarmee de kroonmoer wordt
geborgd, mag niet boven het drukstuk uitsteken.
Tip: trek de moer aan tot het minimale moment en draai
dan door totdat de splitpen gemonteerd kan worden.
16
17
8h
18
40 h
90 mm
19
150-250 Nm (15-25 kgm)
50-60 Nm (5-6 kgm)
"S"
"N"
50-60 Nm
(5-6 kgm)

• Controleer of alle bouten en moeren goed vastzitten. Let in
het bijzonder op de bouten waarmee de glijsloffen en
slijtplaten zijn gemonteerd (fig. 20).
Zet loszittende bouten/moeren vast met een aanhaal-
moment als vermeld in onderstaande tabel.
• Controleer of alle waarschuwings-
stickers onbeschadigd op de ma-
chine aanwezig zijn (fig. 21).
A(bestelnummer 9.1170.0408.0) -2x-
B(bestelnummer 9.1170.0410.2) -3x-
C(bestelnummer 9.1170.0420.5)
D(bestelnummer 9.1170.0407.6)
E(bestelnummer 9.1170.0419.4)
F(bestelnummer 9.1170.0125.4) -2x-
G(bestelnummer 16.61.175) - 3x -
• Controleer de spanning van de V-snaren (320 MC mower).
• Demonteer daartoe de snarenkast. De spanning moet zo
hoog zijn dat elke snaar in het midden tussen de poelies
(fig. 22), met een kracht van 70 N (7 kg) ca. 10 mm
ingedrukt kan worden.
• Het verdient aanbeveling om de spanning van de V-snaren
weg te nemen als de machine langere tijd niet zal worden
gebruikt.
17
20
21
A
G
GBEB
DA
F
B
C
F
A
G
C D
B
E
M6 M8 M10 M12 M14 M16 M20 M24
Nm 10 25 50 85 135 215 410 710
kgm 1,0 2,5 5,0 8,5 13,5 21,5 41,0 71,0
F
22
10 mm
70 N
(7 kg)

7.4Vervangen van maaimessen
De maaimessen hebben een verschillende uitvoering voor
links- en rechtsdraaiende maaischijven. De snijkant dient aan
de voorzijde, gezien in de draairichting van de schijf, naar
beneden te wijzen (fig. 23).
De maaimessen zijn voorzien van twee snijkanten. Wanneer
één kant is versleten, kan het mes worden omgekeerd en de
tweede snijkant worden benut.
• Vervang de messen per schijf gelijktijdig, om onbalans in
de schijf te voorkomen.
• Vervang versleten of beschadigde moeren en mesbouten.
• Gebruik nieuwe, zelfborgende moeren. Draai deze vast met
een aanhaalmoment van 50-60 Nm (5-6 kgm).
7.5 Olie tandwielkast verversen
Ververs de olie van de tandwielkasten bij een nieuwe maaier
(of na montage van een nieuwe tandwielkast) de eerste keer
na ca. 30 werkuren en daarna iedere 250 werkuren.
Ververs de olie vaker wanneer onder zware omstandigheden
wordt gewerkt.
• Vul de tandwielkast A (fig. 24) met 1.7 l transmissie olie
(GX85W140).
• Vul de tandwielkast B (fig. 25) met 0.85 l transmissie olie
(GX85W140).
• Vul het aandrijfelement C (fig. 25) met een zorgvuldig
afgemeten hoeveelheid van 0.45 l transmissie olie
(GX85W140).
Afwijking van de hoeveelheid kan oververhitting en
schade aan het element tot gevolg hebben.
• Verwijder de slijtplaat om de aftap-/vulplug te kunnen
bereiken. Houd de maaibalk iets achterover om de olie te
verwijderen. Kantel de maaibalkvoorover om het
aandrijfelement te vullen.
• Ververs de olie in het aandrijfelement vaker wanner onder
zware omstandigheden wordt gewerkt.
18
23
50-60 Nm (5-6 kgm)
"S"
24
A:1.7l
GX85W140
!
25
B : 0.85 l
GX85W140
C : 0.45 l
GX85W140
50-60 Nm (5-6 kgm)
"N"

7.6 Vet maaielementen vervangen
Vervang het vet in de maaielementen elke 500 werkuren of na
iedere 1000 hectaren.
Volg hiervoor onderstaande aanwijzingen op.
- Verwijder de maaischijf.
- Neem het lagerhuis A (fig. 26) van het element. Let erop
dat de vulringen B op hun plaats blijven.
Wanneer meerdere lagerhuizen tegelijk worden gede-
monteerd, dient ervoor te worden gezorgd dat de lager-
huizen later op de oorspronkelijke elementen worden
teruggeplaatst.
- Verwijder het vet uit het element. Gebruik geen oplos-
middel omdat dit de afdichting van de lagers kan aantasten
en/of de vetvulling uit de lagers kan spoelen.
- Vul het element met 95 gram vet .
(vet-classificatie NLGI 0, type calcium-lithium zeep of
lithium zeep / Shell Alvania WR 0)
Pas de hoeveelheid vet nauwkeurig af. Afwijking van de
hoeveelheid kan oververhitting en schade aan het
element tot gevolg hebben.
- Plaats het lagerhuis op het element. Draai de naaf C
(fig. 26) zodanig dat deze in lijn staat met de naaf van het
naastliggende element (fig. 27).
- Breng Loctite 243 aan op de draad van de cilinder-
kopschroeven en draai deze vast met een aanhaalmoment
van 40 Nm (4kgm).
- Controleer of de O-ring (fig. 27) zich in het drukstuk
bevind.
- Monteer de maaischijf. Zet de kroonmoer vast met een
aanhaalmoment van 150-250 Nm (15-25 kgm)(fig. 27).
Borg de kroonmoer met een splitpen. Zorg ervoor dat de
splitpen niet boven het drukstuk uitsteekt.
19
!
26
20 Nm (2 kgm)/36 Nm(3,6 kgm)
0.095 kg
NLGI 0
C
A
B
27
150-250 Nm (15-25 kgm)
!
D

A DE-/MONTAGE VAN DE MAAIBALK
De nummers tussen haakjes verwijzen naar de nummers in figuur A-1.
De maaibalk is opgebouwd uit onafhankelijke elementen (1).
Deze worden door tussenstukken (2) op afstand gehouden.
De elementen en tussenstukken worden door een verbin-
dingsstang (3) samengehouden.
De elementen worden vanuit de tandwielkast (4) door middel
van een aandrijfas (5) aangedreven.
Door deze constructie kan een element of een aandrijfas snel
worden vervangen. Bij de SPLENDIMO MC maaier/kneuzer
met type “S” maaischijven kan ook, indien gewenst, de
volgorde van de links- en rechtsomdraaiende elemaenten
worden veranderd.
Demonteer de maaibalk als volgt.
- Bevestig de machine in de hefinrichting van een trekker.
- Plaats de machine op een vlakke vloer.
- Verwijder het borgplaatje (6).
- Draai de moer M30 (7) enkele slagen los.
- Verwijder de moer (7) en de ring (8).
- Draai de 5 bouten (14) onderaan de steun los en verwijder
de eindplaat (9).
- Schuif de elementen en tussenstukken van de verbindings-
stang (3).
20 Bijlage A
A-1
4
12
14987
11
10
13
6
12
5
3
