Lenovo ThinkCentre A51p Assembly Instructions

ThinkCentre
™
Guida alla sostituzione e rimozione
dell’hardware
Tipi 8143, 8144, 8146
Tipi 8422, 8423, 8427
򔻐򗗠򙳰

ThinkCentre
™
Guida alla sostituzione e rimozione
dell’hardware
Tipi 8143, 8144, 8146
Tipi 8422, 8423, 8427
򔻐򗗠򙳰

Prima edizione (aprile 2004)
© Copyright International Business Machines Corporation 2004. Tutti i diritti riservati.

Indice
Panoramica . . . . . . . . . . . . .v
Risorse delle informazioni . . . . . . . . . .v
Utensili necessari . . . . . . . . . . . . .v
Come maneggiare i dispositivi sensibili all’elettricità
statica . . . . . . . . . . . . . . . .v
Sostituzione delle unità CRU (customer
replaceable unit) . . . . . . . . . . .1
Rimozione del coperchio . . . . . . . . . .1
Posizione dei componenti . . . . . . . . . .2
Identificazione delle parti sulla scheda di sistema . .3
Rimozione e sostituzione dell’alimentatore . . . .4
Rimozione e sostituzione dell’assieme della scheda di
sistema . . . . . . . . . . . . . . . .6
Rimozione e sostituzione del microprocessore . . .9
Rimozione e sostituzione della memoria . . . . .15
Rimozione e installazione degli adattatori . . . .15
Rimozione e sostituzione di un’unità disco fisso . .17
Collegamento di un’unità disco fisso ATA
parallela . . . . . . . . . . . . . .18
Collegamento di un’unità disco fisso ATA seriale 18
Completamento dell’installazione . . . . . . .18
© Copyright IBM Corp. 2004 iii

iv Guida alla rimozione e sostituzione dell’hardware

Panoramica
Questo manuale contiene le istruzioni per rimuovere e sostituire le seguenti unità
CRU (customer replacement unit):
v Alimentatore
v Scheda di sistema
v Microprocessore
v Unità disco fisso
v Memoria
Risorse delle informazioni
La Guida di riferimento rapido fornita con l’elaboratore offre informazioni relative
all’installazione dell’elaboratore, all’avvio del sistema operativo e alla risoluzione
dei problemi, nonché suggerimenti e avvisi.
Access IBM fornisce un collegamento ad ulteriori informazioni relative
all’elaboratore. Fare clic su Start → Access IBM.
Se si dispone di accesso ad Internet, sul World Wide Web sono disponibili i
manuali più aggiornati per l’elaboratore utilizzato. Per accedere a questa
documentazione, visitare il sito all’indirizzo:
http://www.ibm.com/pc/support
Digitare il tipo di macchina ed il numero di modello nel campo Quick Path e fare
clic su Go.
Utensili necessari
Per installare alcune opzioni nel computer, potrebbe essere necessario un cacciavite
a testa piatta o Phillips. Per alcune opzioni, potrebbero essere necessari ulteriori
utensili. Consultare le istruzioni fornite con l’opzione.
Come maneggiare i dispositivi sensibili all’elettricità statica
L’elettricità statica, sebbene innocua per gli esseri umani, può danneggiare
seriamente i componenti e le opzioni dell’elaboratore.
Quando si aggiunge un’opzione all’elaboratore, non aprire l’involucro antistatico
contenente l’opzione finché non viene richiesto.
Quando si maneggiano opzioni e altri componenti dell’elaboratore, adottare le
precauzioni di sicurezza riportate di seguito per evitare danni dovuti all’elettricità
statica:
v Limitare i movimenti. Il movimento può provocare l’accumulo di elettricità
statica.
v Maneggiare sempre i componenti con molta cura. Afferrare gli adattatori ed i
moduli di memoria tenendoli per i bordi. Non toccare mai nessun circuito
esposto.
v Evitare che altre persone tocchino i componenti.
© Copyright IBM Corp. 2004 v

v Quando si installa una nuova opzione, poggiare l’involucro antistatico
dell’opzione con un coperchio degli alloggiamenti di espansione o altra
superficie metallica non verniciata dell’elaboratore per almeno due secondi.
Questo riduce la quantità di elettricità statica presente nell’involucro e nel
proprio corpo.
v Se possibile, estrarre l’opzione dall’involucro e installarla direttamente
nell’elaboratore senza poggiarla su altre superfici. Se ciò non fosse possibile,
poggiare l’involucro antistatico di protezione su una superficie piana, quindi
posizionare l’opzione da installare sull’involucro.
v Non poggiare l’opzione sul coperchio dell’elaboratore o su altre superfici
metalliche.
vi Guida alla rimozione e sostituzione dell’hardware

Sostituzione delle unità CRU (customer replaceable unit)
Attenzione
Non aprire il computer o tentare di effettuare riparazioni prima di consultare
le “Importanti informazioni sulla sicurezza” nella Guida di riferimento
rapido, fornita con il computer. Se non si dispone più di una copia della
Guida di riferimento rapido, è possibile reperire una copia in linea dal sito
Web della IBM all’indirizzo http://www.ibm.com/pc/support.
Rimozione del coperchio
Importante
Spegnere il computer ed attendere dai 3 ai 5 minuti per consentire il
raffreddamento del computer prima di aprire il coperchio.
Per rimuovere il coperchio:
1. Chiudere il sistema operativo, rimuovere tutti i supporti (minidischi, CD o
nastri) dalle relative unità e spegnere tutti i dispositivi collegati e l’elaboratore.
2. Scollegare tutti i cavi di alimentazione dalle prese elettriche.
3. Scollegare tutti i cavi collegati all’elaboratore (cavi di alimentazione, I/E e
qualsiasi altro cavo collegato).
4. Rimuovere eventuali dispositivi di blocco, come un lucchetto o un blocco
Kensington, che fissano il coperchio.
5. Premere il pulsante di rilascio del coperchio posto sul coperchio laterale destro,
far scorrere il coperchio verso la parte posteriore e sollevarlo.
© Copyright IBM Corp. 2004 1

Posizione dei componenti
La seguente figura illustra la posizione dei vari componenti dell’elaboratore.
1 DIMM
2 Alimentatore
3 Unità disco fisso
4 Alloggiamento PCI
5 Adattatore PCI opzionale
2 Guida alla rimozione e sostituzione dell’hardware

Identificazione delle parti sulla scheda di sistema
La scheda di sistema (talvolta chiamata planare o scheda madre) è la scheda su cui si
trovano i circuiti principali dell’elaboratore. Tale scheda fornisce le funzioni di base
dell’elaboratore e supporta diverse unità preinstallate o che è possibile installare
successivamente.

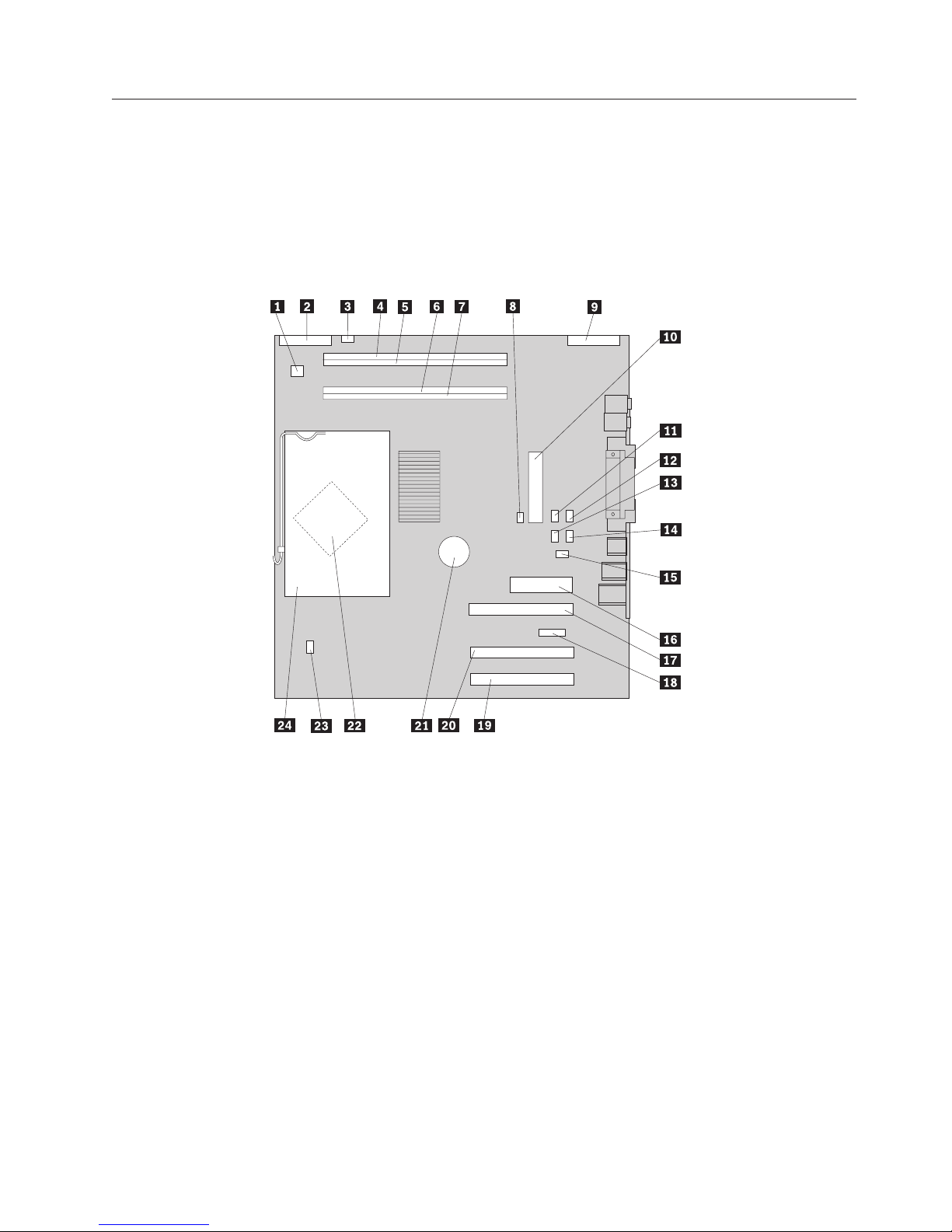

L’illustrazione seguente mostra le posizioni dei componenti della scheda di
sistema.
1 Connettore di alimentazione da 12
V
14 Connettore IDE SATA 1 (unità disco
fisso primaria)
2 Connettore unità minidisco 15 Connettore dell’interruttore di
presenza del coperchio
3 Connettore dell’altoparlante 16 Connettore dell’alimentatore
4 Connettore DIMM 4 17 Alloggiamento PCI Express x1
5 Connettore DIMM 3 18 Adattatore video PCI Express x16
6 Connettore DIMM 2 19 Alloggiamento PCI
7 Connettore DIMM 1 20 Alloggiamento PCI
8 Ponticello di ripristino CMOS 21 Batteria
9 Connettore del pannello anteriore 22 Microprocessore
10 Connettore IDE PATA 23 Connettore della ventola del
microprocessore
11 Connettore IDE SATA 4 24 Dissipatore di calore del
microprocessore
12 Connettore IDE SATA 3
13 Connettore IDE SATA 2
Sostituzione delle unità CRU (customer replaceable unit) 3

Rimozione e sostituzione dell’alimentatore
Attenzione
Non aprire il computer o tentare di effettuare riparazioni prima di consultare
le “Importanti informazioni sulla sicurezza” nella Guida di riferimento
rapido, fornita con il computer. Se non si dispone più di una copia della
Guida di riferimento rapido, è possibile reperire una copia in linea dal sito
Web della IBM all’indirizzo http://www.ibm.com/pc/support.
Per rimuovere e sostituire l’alimentatore, sarà necessario un cacciavite a testa
piatta.
1. Rimuovere il coperchio. Consultare “Rimozione del coperchio” a pagina 1.

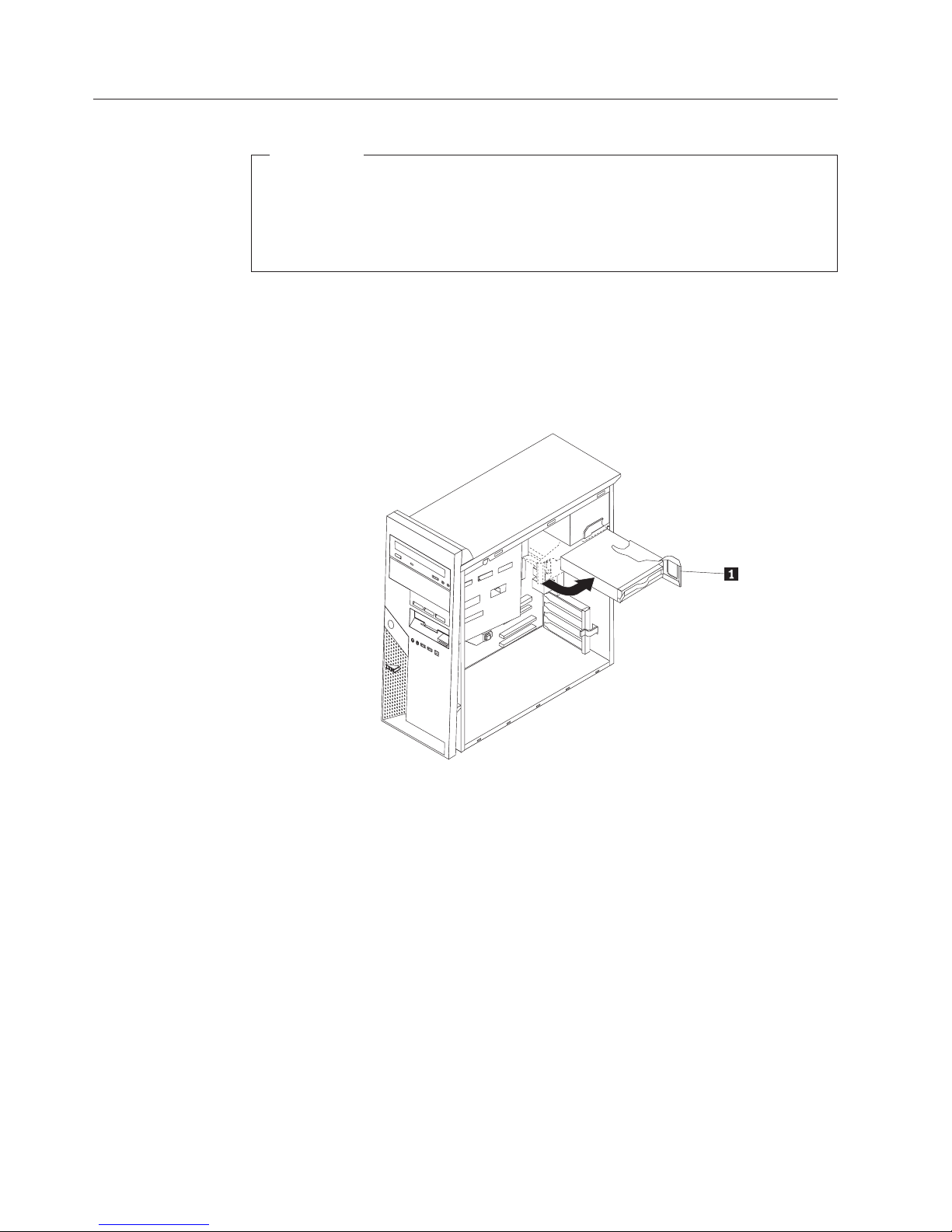

2. Premere la leva per il rilascio e ruotare l’unità disco fisso verso l’esterno
utilizzando la maniglia di colore blu 1 per consentire l’accesso ai cavi
dell’alimentatore.
Nota: Prima di scollegare i cavi dell’alimentatore, prendere nota della
posizione di ciascun connettore.
3. Scollegare il cavo dell’alimentatore collegato a ciascuna unità.
4. Scollegare i cavi dell’alimentatore collegati alla scheda di sistema.

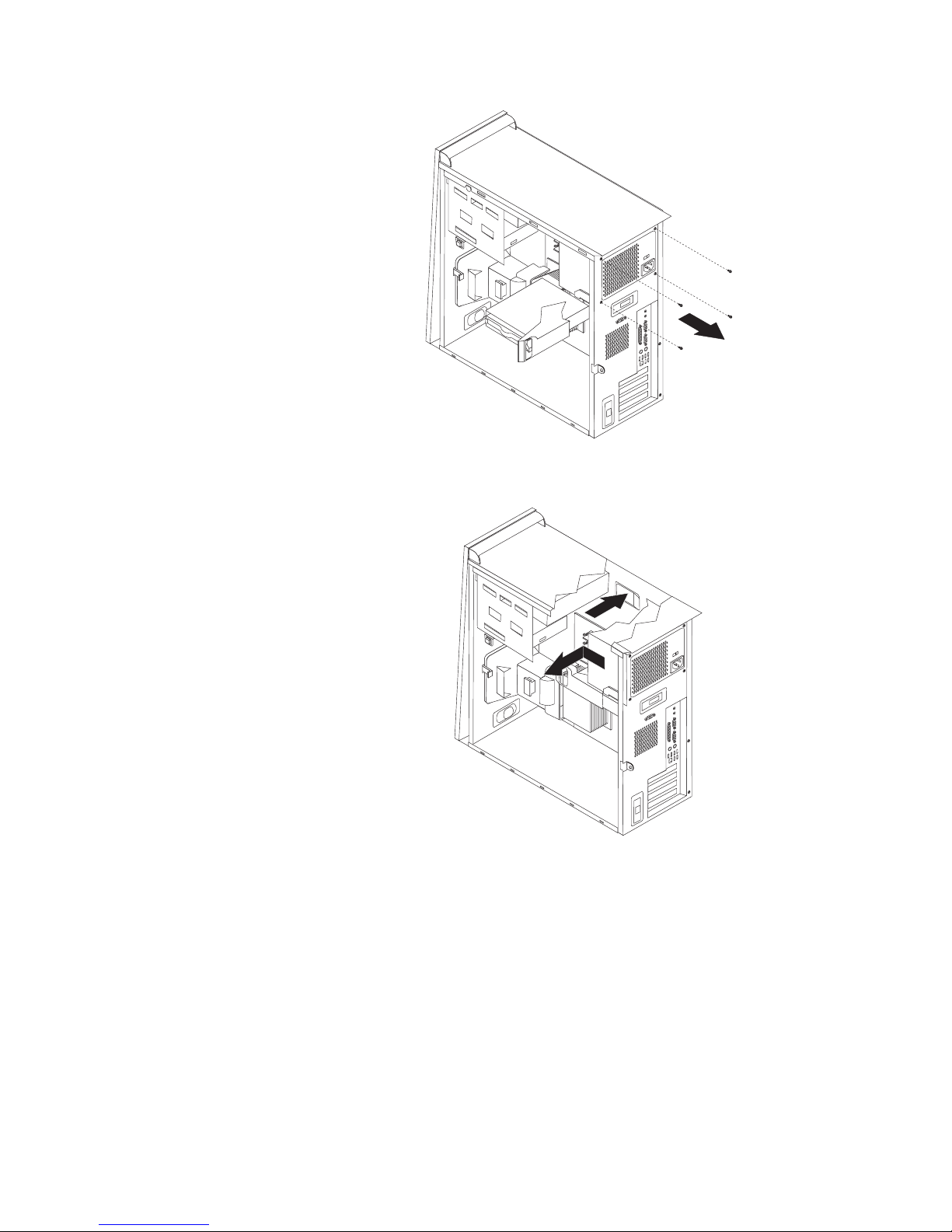

5. Rimuovere le viti poste sul retro del telaio, che fissano l’alimentatore.
4 Guida alla rimozione e sostituzione dell’hardware

6. Esercitare una leggera pressione sul fermo di metallo e rimuovere
l’alimentatore dal computer.
7. Installare il nuovo alimentatore nel telaio in modo tale che i fori per le viti
dell’alimentatore siano allineati a quelli presenti sul telaio.
Nota: Utilizzare solo le viti forniti dalla IBM.
8. Installare e serrare le quattro viti, poste sul retro del telaio che fissano
l’alimentatore.
9. Ricollegare i connettori dell’alimentatore alla scheda di sistema.
10. Ricollegare il connettore dell’alimentatore a ciascuna unità.
11. Ruotare l’unità disco fisso fino a quando viene posizionata correttamente.
12. Verificare che tutti i componenti siano stati riassemblati correttamente e che
non siano stati lasciati utensili o viti all’interno dell’elaboratore.
13. Per completare l’installazione, consultare “Completamento dell’installazione” a
pagina 18.
Sostituzione delle unità CRU (customer replaceable unit) 5

Rimozione e sostituzione dell’assieme della scheda di sistema
Attenzione
Non aprire il computer o tentare di effettuare riparazioni prima di consultare
le “Importanti informazioni sulla sicurezza” nella Guida di riferimento
rapido, fornita con il computer. Se non si dispone più di una copia della
Guida di riferimento rapido, è possibile reperire una copia in linea dal sito
Web della IBM all’indirizzo http://www.ibm.com/pc/support.
Per rimuovere e sostituire l’assieme della scheda di sistema, procedere nel modo
seguente:
1. Spegnere il computer e consentire il raffreddamento.
2. Rimuovere il coperchio. Consultare “Rimozione del coperchio” a pagina 1.
3. Posizionare il computer su di un lato.
4. Prendere nota della posizione di tutte le connessioni dei cavi sulla scheda di
sistema. Sarà necessario ricollegarli correttamente durante l’installazione di un
nuovo assieme della scheda di sistema.
Nota: Prendere nota dell’instradamento dei cavi. E’ importante instradare i
cavi nello stesso modo durante l’installazione di una nuova scheda di sistema.
5. Scollegare tutti i cavi collegati alla scheda di sistema. Consultare
“Identificazione delle parti sulla scheda di sistema” a pagina 3 per rilevare i
cavi.

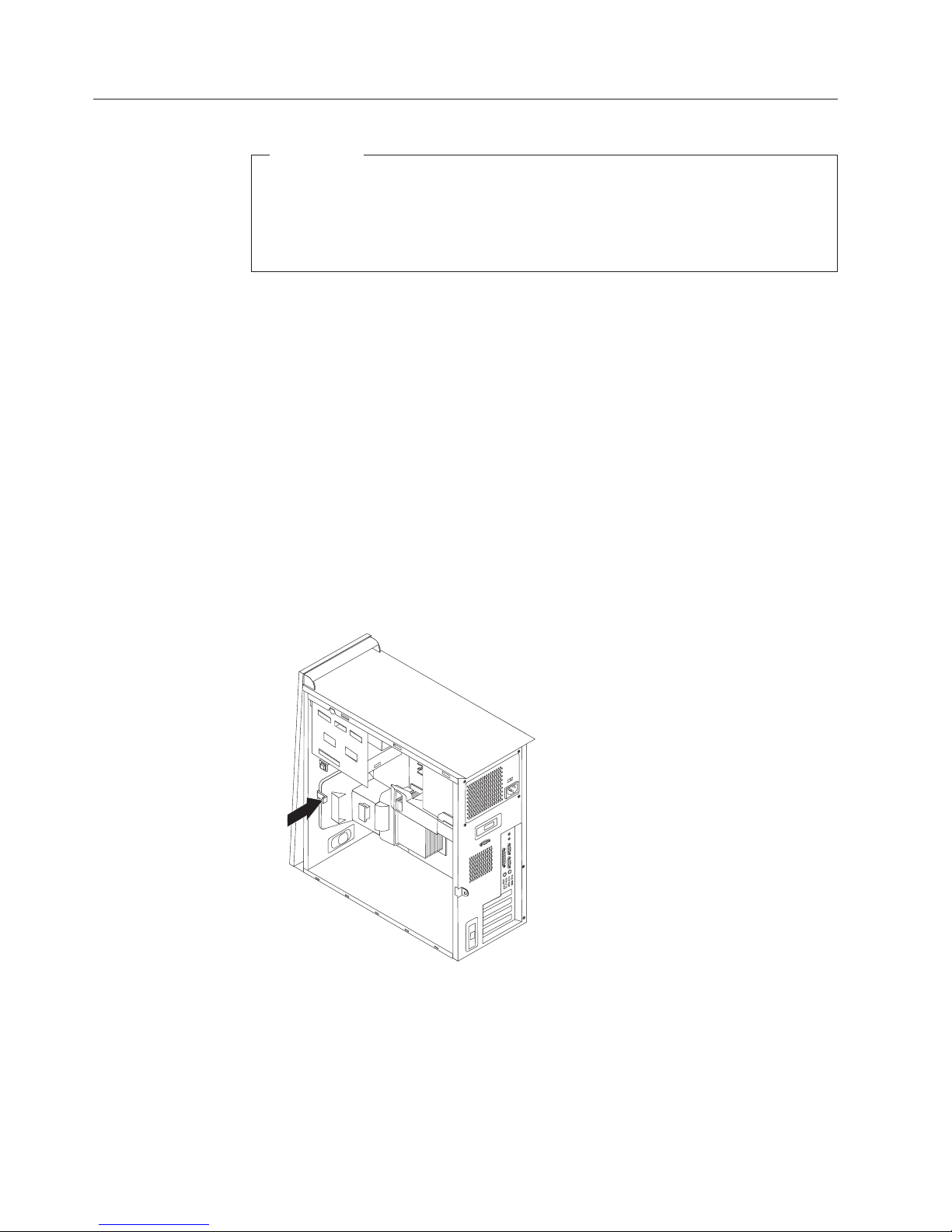

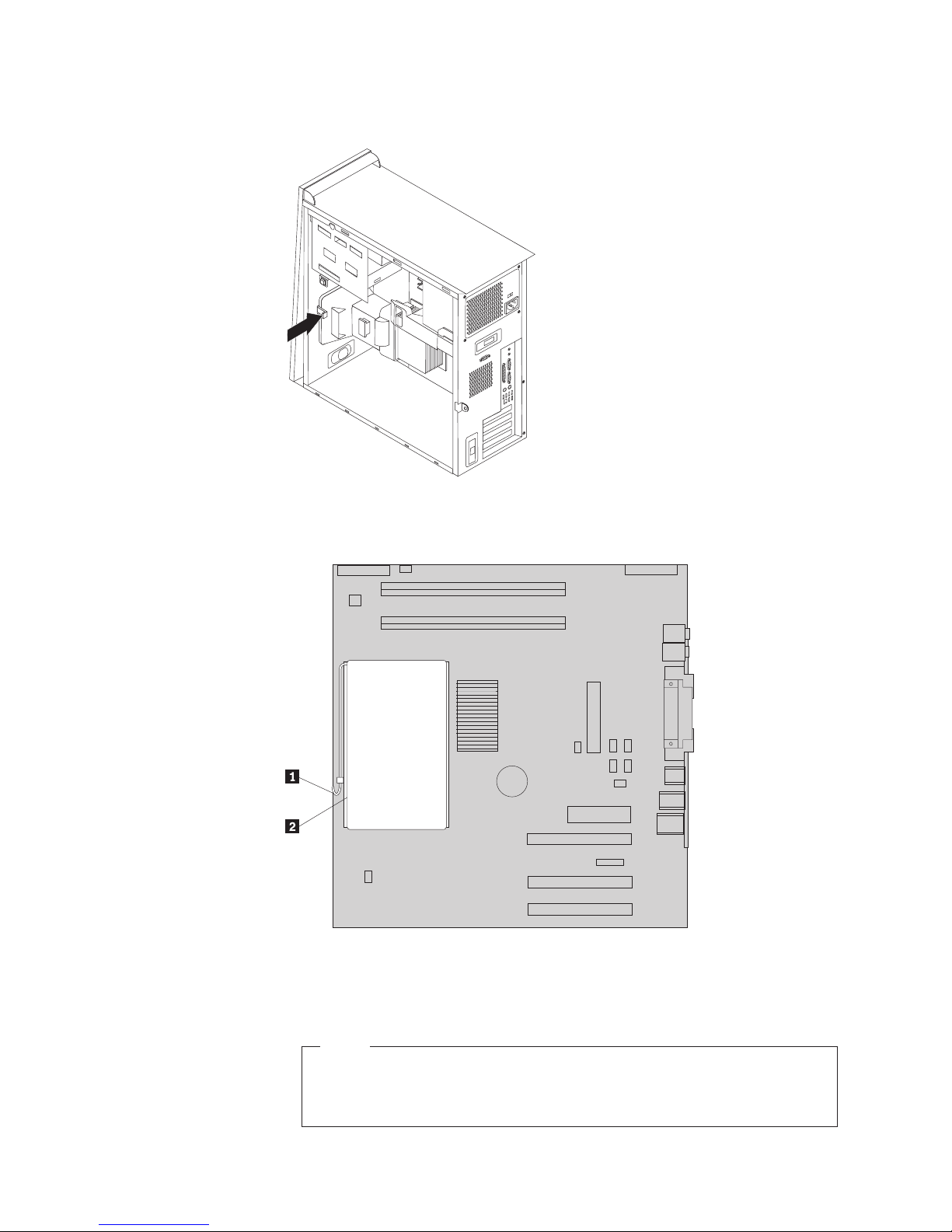

6. Rimuovere il deflettore d’aria premendo la linguetta ed estraendo il deflettore
d’aria.
6 Guida alla rimozione e sostituzione dell’hardware

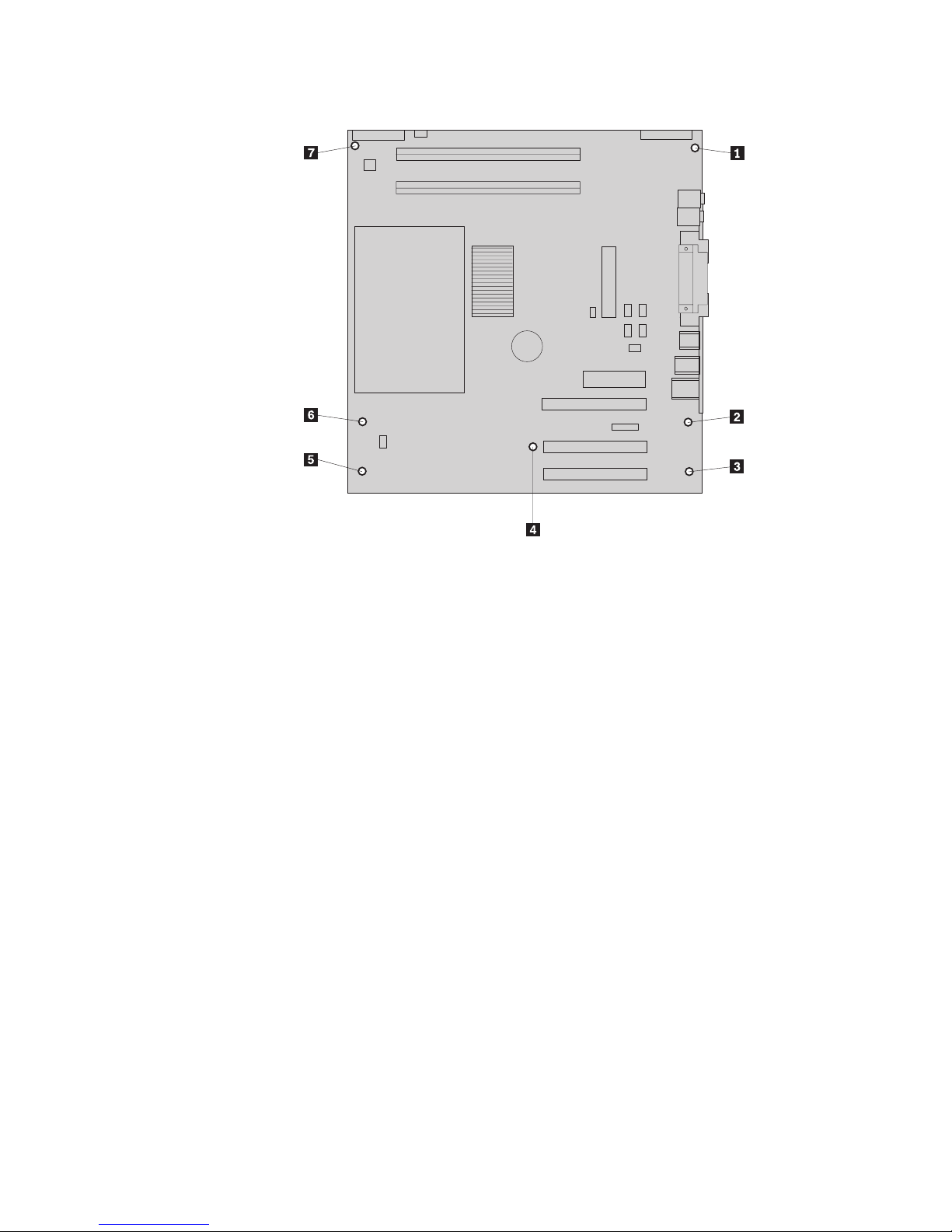

7. Rimuovere le viti da 1 a 7 e rimuovere la scheda di sistema.
8. Posizionare la vecchia scheda di sistema accanto a quella nuova su una
superficie piana e pulita.

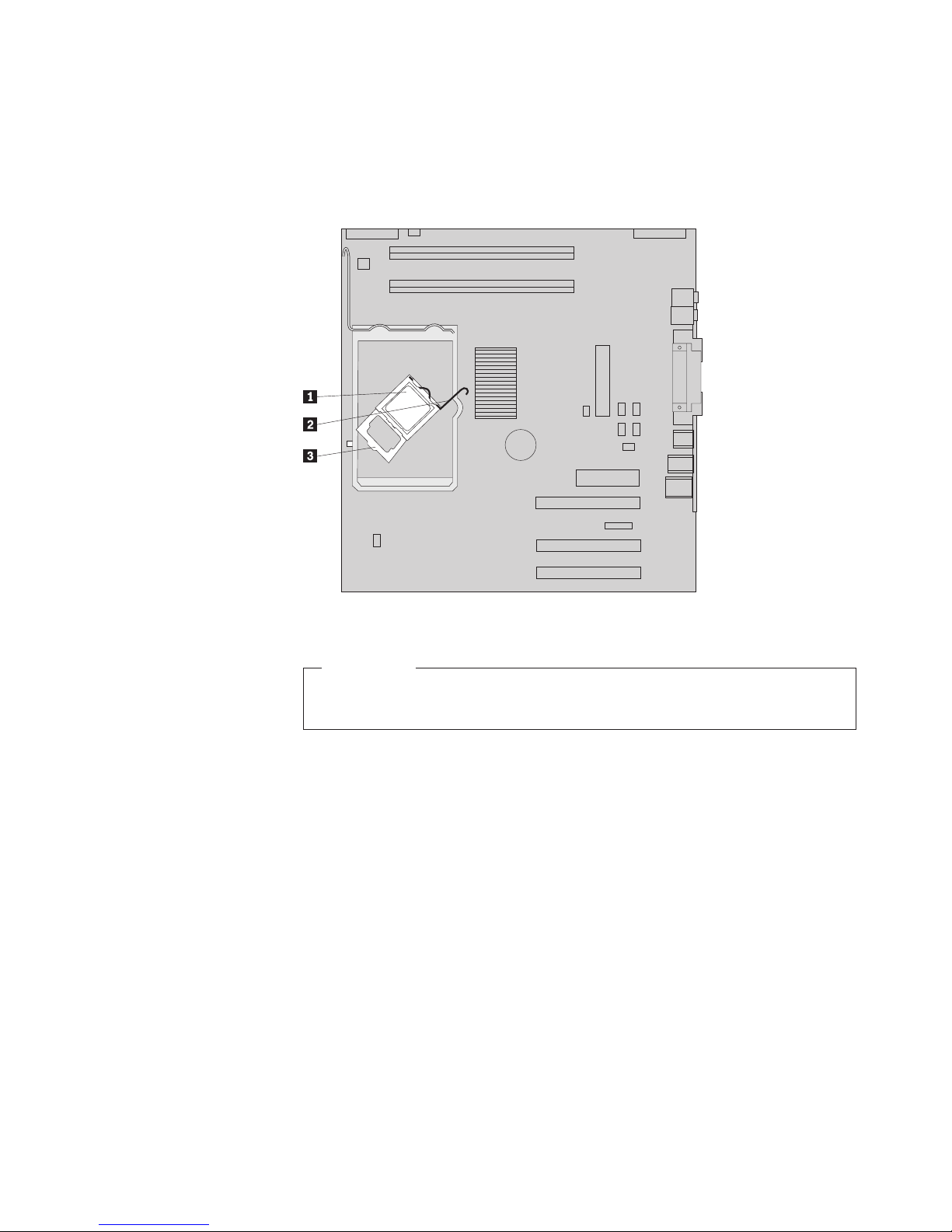

9. Rimuovere il microprocessore dalla vecchia scheda di sistema e inserirlo nella
nuova scheda di sistema. Consultare “Rimozione e sostituzione del
microprocessore” a pagina 9. Consultare questo passaggio in seguito
all’installazione del microprocessore.
10. Rimuovere tutte le schede dell’adattatore dalla vecchia scheda di sistema.
Consultare “Rimozione e installazione degli adattatori” a pagina 15.
11. Rimuovere la memoria dalla vecchia scheda di sistema ed inserirla in quella
nuova. Consultare “Rimozione e sostituzione della memoria” a pagina 15.
12. Installare il nuovo assieme della scheda di sistema nel telaio del computer
allineando i quattro alloggiamenti, posti sulla piastra di metallo della parte
Sostituzione delle unità CRU (customer replaceable unit) 7

inferiore della scheda di sistema alle linguette del telaio.
Importante
Se la piastra di metallo non è stata allineata correttamente quando si
installano le viti, è possibile che venga danneggiata la scheda di sistema.
13. Allineare i sette fori per le viti ed installare le viti.
14. Installare tutte le schede dell’adattatore sulla nuova scheda di sistema.
Consultare “Rimozione e installazione degli adattatori” a pagina 15.
15. Installare il deflettore d’aria allineando le linguette ai fori del telaio. Instradare
il cavo mediante l’incavo, posto sulla parte laterale del deflettore d’aria.
16. Ricollegare tutti i cavi scollegati dalla scheda di sistema. Verificare che tutti i
cavi siano instradati correttamente. Consultare “Identificazione delle parti
sulla scheda di sistema” a pagina 3 per le posizioni dei cavi.
17. Per completare l’installazione, consultare “Completamento dell’installazione” a
pagina 18.
8 Guida alla rimozione e sostituzione dell’hardware

Rimozione e sostituzione del microprocessore
Attenzione
Non aprire il computer o tentare di effettuare riparazioni prima di consultare
le “Importanti informazioni sulla sicurezza” nella Guida di riferimento
rapido, fornita con il computer. Se non si dispone più di una copia della
Guida di riferimento rapido, è possibile reperire una copia in linea dal sito
Web della IBM all’indirizzo http://www.ibm.com/pc/support.
Importante
Prima di rimuovere il microprocessore, spegnere il computer per almeno
un’ora per consentire un corretto raffreddamento di interfaccia termica tra il
microprocessore ed il dissipatore di calore.
Quando si dispone di un nuovo microprocessore, verranno anche forniti un nuovo
dissipatore di calore ed una penna a pressione. E’ necessario sostituire il
dissipatore di calore oltre al microprocessore. Se si utilizza il vecchio dissipatore di
calore con il nuovo microprocessore, il computer potrebbe surriscaldarsi e
spegnersi periodicamente.
Importante
Evitare di maneggiare il microprocessore e di toccare i contatti del
microprocessore. Utilizzare la penna a pressione per rimuovere ed installare il
microprocessore. Se è necessario toccare il microprocessore, toccare solo i
bordi.
Per rimuovere il microprocessore, procedere nel modo seguente:
1. Spegnere il computer e consentire il raffreddamento.
2. Aprire il coperchio. Consultare “Rimozione del coperchio” a pagina 1.
3. Posizionare il computer su di un lato.
Sostituzione delle unità CRU (customer replaceable unit) 9

4. Rimuovere il deflettore d’aria premendo la linguetta ed estraendo il deflettore
d’aria.
5. Scollegare il cavo della ventola dalla scheda di sistema. Prendere nota della
posizione del cavo sulla scheda di sistema.
6. Rilasciare la leva 1 che fissa il dissipatore di calore del microprocessore 2.
7. Rimuovere il dissipatore di calore:
v Se si sostituisce il microprocessore con uno nuovo, utilizzare il nuovo
dissipatore di calore.
Nota
Se si utilizza il vecchio dissipatore di calore con il nuovo
microprocessore, il computer potrebbe surriscaldarsi e spegnersi
periodicamente.
10 Guida alla rimozione e sostituzione dell’hardware

v Se non si sostituisce il microprocessore, posizionare il dissipatore di calore
su un lato, su una superficie pulita in modo tale che l’interfaccia termica
posta sulla parte inferiore del dissipatore di calore non sia in contatto con la
superficie.
8. Rilasciare la leva 2 che fissa il microprocessore 1 e ruotare il fermo del
microprocessore 3 in posizione di apertura.
9. Procedere nel modo seguente:
Attenzione
Non toccare i contatti dorati sulla parte inferiore del microprocessore. Se
è necessario toccare il microprocessore, toccare solo i bordi.
v Se si sostituisce il microprocessore 2, allentare il coperchio nero 3, senza
rimuoverlo. Utilizzare la penna a pressione per sollevare il nuovo
microprocessore 1 e rimuovere il coperchio nero che protegge i contatti
del microprocessore. Posizionare il coperchio nero sul vecchio
Sostituzione delle unità CRU (customer replaceable unit) 11

microprocessore.
* XXXXXXXXX*
v Se si installa un microprocessore dalla vecchia scheda di sistema ad una
nuova, utilizzare la penna a pressione 1 per sollevare il microprocessore.
10. Prendere nota dell’orientamento degli incavi 1 del microprocessore. Ciò è
importante durante la reinstallazione del microprocessore sulla scheda di
12 Guida alla rimozione e sostituzione dell’hardware
