Lenze E94AZCDM030 User manual

Montageanleitung
EDK94AZCDM
.L[D
Ä.L[Dä
9400 30 ... 100 A

E94AZCDM030, E94AZCDM100
Diodenmodul
Diode module
Module de diode
Módulo de diodos
Modulo diodi
Mounting Instructions
Instructions de montage
Instrucciones para el montaje
Istruzioni per il montaggio
L−force Drives
-K2 +A1 +K1 -A2
J
12 345

Lesen Sie zuerst diese Anleitung und die Dokumentation zum
Grundgerät, bevor Sie mit den Arbeiten beginnen!
Beachten Sie die enthaltenen Sicherheitshinweise.
Please read these instructions and the documentation of the standard
device before you start working!
Observe the safety instructions given therein!
Lire le présent fascicule et la documentation relative à l’appareil de base
avant toute manipulation de l’équipement !
Respecter les consignes de sécurité fournies.
Lea estas instrucciones y la documentación del equipo básico antes de
empezar a trabajar.
Observe las instrucciones de seguridad indicadas.
Prima di iniziare qualsiasi intervento, leggere le presenti istruzioni e la
documentazione relativa al dispositivo di base.
Osservare le note di sicurezza.

Inhalt i
3
EDK94AZCDM DE/EN/FR/ES/IT 1.0
1 Über diese Dokumentation 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.1 Informationen zur Gültigkeit 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2 Zielgruppe 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3 Dokumenthistorie 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.4 Verwendete Konventionen 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5 Verwendete Hinweise 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Sicherheitshinweise 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1 Allgemeine Sicherheitshinweise 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2 Restgefahren 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Produktbeschreibung 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1 Lieferumfang 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.2 Identifikation 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.3 Einsatzbedingungen 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4 Anschlussdaten 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.1 Daten der Anschlussklemmen 12. . . . . . . . . . . . . . . . . . . . . . .
4 Technische Daten 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 Allgemeine Daten und Einsatzbedingungen 13. . . . . . . . . . . . . . . . . . . .
5 Elektrische Installation 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Mindestverdrahtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 16

Über diese Dokumentation
Informationen zur Gültigkeit
1

4 EDK94AZCDM DE/EN/FR/ES/IT 1.0
0Abb. 0Tab. 0
1 Über diese Dokumentation
1.1 Informationen zur Gültigkeit
Diese Anleitung ist gültig für
ƒDiodenmodul E94AZCDM030
ƒDiodenmodul E94AZCDM100
1.2 Zielgruppe
Diese Dokumentation richtet sich an qualifiziertes Fachpersonal nach
IEC 60364.
Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkei-
ten bei der Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Pro-
dukts über entsprechende Qualifikationen verfügen.
Tipp!
Informationen und Hilfsmittel rund um die Lenze−Produkte finden
Sie im Download−Bereich unter
http://www.Lenze.com

Über diese Dokumentation
Dokumenthistorie
1
5
EDK94AZCDM DE/EN/FR/ES/IT 1.0
1.3 Dokumenthistorie
Materialnummer Version Beschreibung
.L[D 1.0 06/2013 TD06 Neuerstellung
1.4 Verwendete Konventionen
Informationsart Auszeichnung Beispiele/Hinweise
Zahlenschreibweise
Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt
verwendet.
Zum Beispiel: 1234.56
Warnhinweise
UR−Warnhinweise Werden nur in der englischen Spra-
che verwendet.
Symbole
Seitenverweis Verweis auf eine andere Seite mit
zusätzlichen Informationen
Zum Beispiel: 16 = siehe Seite 16
Dokumentationsverweis Verweis auf eine andere Dokumen-
tation mit zusätzlichen Informatio-
nen
Zum Beispiel: EDKxxx = siehe
Dokumentation EDKxxx

Über diese Dokumentation
Verwendete Hinweise
1

6 EDK94AZCDM DE/EN/FR/ES/IT 1.0
1.5 Verwendete Hinweise
Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser
Dokumentation folgende Piktogramme und Signalwörter verwendet:
Sicherheitshinweise
Aufbau der Sicherheitshinweise:
Gefahr!
(kennzeichnet die Art und die Schwere der Gefahr)
Hinweistext
(beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden
kann)
Piktogramm und Signalwort Bedeutung
Gefahr!
Gefahr von Personenschäden durch gefährliche elektri-
sche Spannung
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
Gefahr!
Gefahr von Personenschäden durch eine allgemeine
Gefahrenquelle
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
Stop!
Gefahr von Sachschäden
Hinweis auf eine mögliche Gefahr, die Sachschäden zur
Folge haben kann, wenn nicht die entsprechenden Maß-
nahmen getroffen werden.
Anwendungshinweise
Piktogramm und Signalwort Bedeutung
Hinweis! Wichtiger Hinweis für die störungsfreie Funktion
Tipp! Nützlicher Tipp für die einfache Handhabung
Verweis auf andere Dokumentation

Über diese Dokumentation
Verwendete Hinweise
1
7
EDK94AZCDM DE/EN/FR/ES/IT 1.0
Spezielle Sicherheitshinweise und Anwendungshinweise für UR
Piktogramm und Signalwort Bedeutung
Warnings!
Sicherheitshinweis oder Anwendungshinweis für den
Betrieb eines UR−approbierten Geräts in UL−approbier-
ten Anlagen.
Möglicherweise wird das Antriebssystem nicht UL−ge-
recht betrieben, wenn nicht die entsprechenden Maß-
nahmen getroffen werden.

Sicherheitshinweise
Allgemeine Sicherheitshinweise
2

8 EDK94AZCDM DE/EN/FR/ES/IT 1.0
2 Sicherheitshinweise
2.1 Allgemeine Sicherheitshinweise
Gefahr!
Wenn Sie die folgenden grundlegenden Sicherheitsmaßnahmen
missachten, kann dies zu schweren Personenschäden und
Sachschäden führen:
ƒLenze−Antriebs− und Automatisierungskomponenten ...
... ausschließlich bestimmungsgemäß verwenden.
... niemals trotz erkennbarer Schäden in Betrieb nehmen.
... niemals technisch verändern.
... niemals unvollständig montiert in Betrieb nehmen.
... niemals ohne erforderliche Abdeckungen betreiben.
... können während und nach dem Betrieb − ihrer Schutzart entsprechend −
spannungsführende, auch bewegliche oder rotierende Teile haben. Oberflä-
chen können heiß sein.
ƒAlle Vorgaben der beiliegenden und zugehörigen Dokumentation
beachten.
Dies ist Voraussetzung für einen sicheren und störungsfreien Betrieb sowie
für das Erreichen der angegebenen Produkteigenschaften.
Die in diesem Dokument dargestellten verfahrenstechnischen Hinweise
und Schaltungsausschnitte sind Vorschläge, deren Übertragbarkeit auf die
jeweilige Anwendung überprüft werden muss. Für die Eignung der angege-
benen Verfahren und Schaltungsvorschläge übernimmt der Hersteller keine
Gewähr.
ƒAlle Arbeiten mit und an Lenze−Antriebs− und
Automatisierungskomponenten darf nur qualifiziertes Fachpersonal
ausführen.
Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ...
... die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb des Produkts
vertraut sind.
... die über die entsprechenden Qualifikationen für ihre Tätigkeit verfügen.
... die alle am Einsatzort geltenden Unfallverhütungsvorschriften, Richtli-
nien und Gesetze kennen und anwenden können.

Sicherheitshinweise
Restgefahren 2
9
EDK94AZCDM DE/EN/FR/ES/IT 1.0
2.2 Restgefahren
Gefahr!
Gefährliche elektrische Spannung
Alle Leistungsanschlüsse führen bis zu 3 Minuten nach
Netz−Ausschalten gefährliche elektrische Spannung.
Mögliche Folgen:
ƒTod oder schwere Verletzungen beim Berühren der
Leistungsanschlüsse.
Schutzmaßnahmen:
ƒVor Arbeiten an den Leistungsanschlüssen Netz abschalten und
mindestens 3 Minuten warten.
ƒPrüfen, ob alle Leistungsanschlüsse spannungsfrei sind.
Warnings!
Conditions of Acceptability:
When used in the end−product equipment the following are among
the considerations to be made.
ƒThese devices are intended to be used only with Lenze AC motor
controllers, Series Cat. No. E94ASxE, E94AMxE, E94APxE or
E94ARxP followed by three digits numbers, which are UL Listed in
File E132659, evaluated to 500 Vac.
ƒThis device is suitable for use in a surrounding air temperature of
45 °C or 55 °C, as specified in the Electrical Ratings.

Produktbeschreibung
Lieferumfang
3

10 EDK94AZCDM DE/EN/FR/ES/IT 1.0
3 Produktbeschreibung
3.1 Lieferumfang
ƒ1 Stück Diodenmodul E94AZCDMxxx:
–E94AZCDM030
–E94AZCDM100
ƒ1 Stück Montageanleitung
3.2 Identifikation
Typenschlüssel E94 A Z C DM xxx
Produktreihe
Gerätegeneration
Zubehör
Externes Zubehör
Typ Diodenmodul
Dauerstrom
l030: 30 A
l100: 100 A
3.3 Einsatzbedingungen
Die Verwendung dieses Diodenmoduls ist zulässig mit Geräten der Produk-
treihe 9400 ab der Typenschildbezeichnung
ƒE94ASxE
ƒE94AMxE
ƒE94APxE
ƒE94ARxP

Produktbeschreibung
Anschlussdaten
3
11
EDK94AZCDM DE/EN/FR/ES/IT 1.0

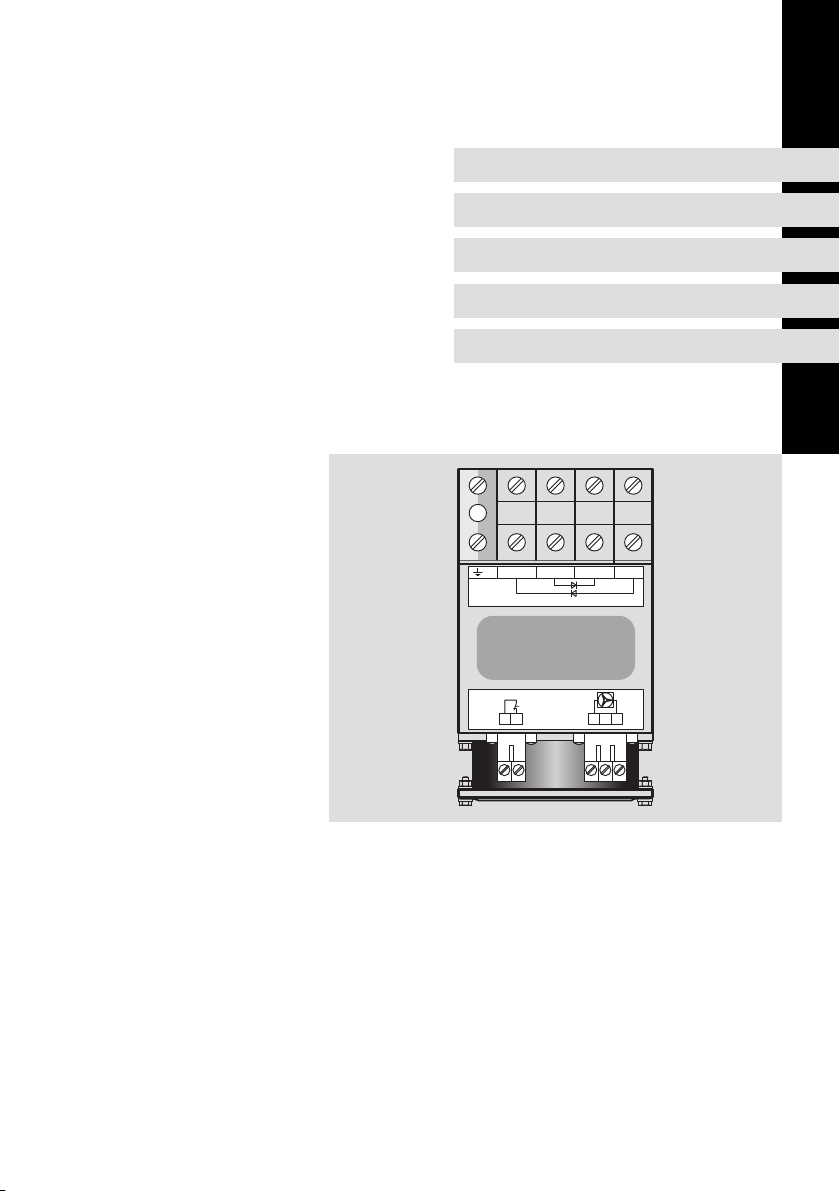

3.4 Anschlussdaten
E94AZCDMxxx
5
4
-A2
+K1
3
+A1
-K2
12
J
+
E94AZCDM002
Pos. Beschreibung
PE−Anschluss
−K2 Zwischenkreisspannung−UG vom Servo Umrichter 9400 (E94ASxE0864 ... E94ASxE6954)
+A1 Zwischenkreisspannung +UG vom Servo Umrichter 9400 (E94ASxE0864 ... E94ASxE6954)
+K1 Zwischenkreisspannung +UG zum
Servo Umrichter 9400:
lE94ASxE0024 ... E94ASxE0594
lE94AMxE0024 ... E94AMxE0594
lE94APxE0024 ... E94APxE0594
lE94ARxE0024 ... E94ARxE0594
−A2 Zwischenkreisspannung −UG zum
Servo Umrichter 9400:
lE94ASxE0024 ... E94ASxE0594
lE94AMxE0024 ... E94AMxE0594
lE94APxE0024 ... E94APxE0594
lE94ARxE0024 ... E94ARxE0594
1Thermoschalter (öffnet bei 90 °C)
2
324 V − Lüfteranschluss
Nur verfügbar bei Diodenmodul E94AZCDM100
5 GND
4Nicht belegt

Produktbeschreibung
Anschlussdaten
Daten der Anschlussklemmen
3

12 EDK94AZCDM DE/EN/FR/ES/IT 1.0
3.4.1 Daten der Anschlussklemmen
PE −K2 / +A1 / +K1 /
−A2
1 / 2 3 / 5
Anschlussader starr 0.75 ... 50 mm2
(AWG 18 ... 0/1)
0.75 ... 50 mm2
(AWG 18 ... 0/1)
0.2 ... 2.5 mm2
(AWG 24 ... 12)
0.2 ... 2.5 mm2
(AWG 24 ... 12)
Anschlussader flexi-
bel mit Aderendhülse
mit Kunstoffkragen
0.75 ... 35 mm2
(AWG 24 ... 2)
0.75 ... 35 mm2
(AWG 24 ... 2)
0.2 ... 2.5 mm2
(AWG 24 ... 12)
0.2 ... 2.5 mm2
(AWG 24 ... 12)
Abisolierlänge 16 mm 16 mm 7 mm 7 mm
Anzugsmoment 3.2 ... 3.7 Nm
(28.3 ... 32.7
lb−in)
3.2 ... 3.7 Nm
(28.3 ... 32.7
lb−in)
0.5 ... 0.6 Nm
(4.4 ... 5.3 lb−in)
0.5 ... 0.6 Nm
(4.4 ... 5.3 lb−in)

Technische Daten
Allgemeine Daten und Einsatzbedingungen
4
13
EDK94AZCDM DE/EN/FR/ES/IT 1.0
4 Technische Daten
4.1 Allgemeine Daten und Einsatzbedingungen
Konformität und Approbationen
Konformität
lCE 2006/95/EG Niederspannungsrichtlinie
2004/108/EG EMV−Richtlinie
Approbation
lUR UL508C: Industrial Control Equipment
Lenze File No. 132659
Personenschutz und Geräteschutz
Schutzart EN 60529 IP 20
Isolationsfestigkeit EN 61800−5−1
l< 2000 m ü. NN: Überspannungskategorie III
l> 2000 m ü. NN: Überspannungskategorie II
Isolation von Steuerschaltkreisen EN 61800−5−1
Sichere Trennung vom Netz durch doppelte/verstärkte Iso-
lierung
EMV
Störfestigkeit
(nach Anforderungen EN 61800−3)
Die Gerätete sind für die Anwendung in einer Industrieum-
gebung vorgesehen. Beim Einsatz an öffentlichen Netzen
sind Maßnahmen zu treffen, um die zu erwartende Aussen-
dung von Funkstörungen zu begrenzen.
lelektrostatische Entladung
(ESD)
EN 61000−4−2 8 kV bei Luftentladung,
4 kV bei Kontaktentladung
gegen Gehäuse
lHochfrequenz
– leitungsgeführt EN 61000−4−6 150 kHz ... 80 MHz, 10 V/m
80 % AM (1kHz)
– Einstrahlung (Gehäuse) EN 61000−4−3 80 MHz ... 1000 MHz, 10 V/m
80 % AM (1kHz)
lBurst
– Leistungsanschlüsse und Lei-
stungsschnittstellen
EN 61000−4−4 2 kV/5 kHz
– Signalschnittstellen EN 61000−4−4 1 kV/5 kHz
– Steueranschlüsse EN 61000−4−4 2 kV/5 kHz
lSurge (Stoßspannung)
– Leistungsanschlüsse EN 61000−4−5 1.2/50 s,
1 kV Phase−Phase, 2 kV Pha-
se−PE
Störaussendung, leitungsgeführt Es sind die Angaben des Gerätehandbuchs der Gerätereihe
Servo Drive 9400 (EDS94SPP101) zu beachten.
C2 nach EN 61800−3

Technische Daten
Allgemeine Daten und Einsatzbedingungen
4

14 EDK94AZCDM DE/EN/FR/ES/IT 1.0
Umgebungsbedingungen E94AZCDM030 E94AZCDM100
Klimatisch
Zulässige Umgebungstemperatur 45 °C 45 °C
Maximale Kühlkörpertemperatur 90 °C 90 °C
Lagerung lIEC/EN 60721−3−1
– 1K3 (−25 ... +60 °C) < 6 Monate
– 1K3 (−25 ... +40 °C) > 6 Monate
Transport lIEC/EN 60721−3−2
– 2K3 (−25 ... +70 °C)
Betrieb lIEC/EN 60721−3−3
– 3K3 (−10 ... +55 °C)
– Bei Betrieb über +40 °C: Ausgangsbemessungsstrom
um 2.5 %/°C reduzieren
Verschmutzung EN 61800−5−1/UL840 Verschmutzungsgrad 2
Aufstellhöhe l0 ... 4000 müNN
l1000 ... 4000 müNN: Ausgangsbemessungsstrom um 5
%/1000m reduzieren
Elektrisch
Nennstrom 2 x 30 A 2 x 100 A
Nennspannung 705 VDC 705 VDC
Spitzenstrom *) 38 A (60 s)
60 A (0.5 s)
150 A (60 s)
225 A (0.5 s)
*) Alle folgende Stromangaben in Klammern beziehen sich auf E94AZCDM100:
3 Minuten Zykluszeit: Max. 60 s bei 38 A (150 A), danach 120 s Erholzeit mit max. 24 A (90 A)
5 s Zykluszeit: Max. 0.5 s bei 60 A (225 A), danach 4.5 s Erhohlzeit mit max. 24 A (90 A)
Sperrspannung 1600 V 1600 V
Lüfter − U = 24 VDC +/− 10 %
I = 0.4 A
Temperaturüberwachung Thermoschalter öffnet bei 90 °C
Mechanisch
Vibrationsfestigkeit
Transport lEN 60721−3−2
– 2M2
– 2 ... 9 Hz: Amplitude 3.5mm
– 10 ... 200 Hz: beschleunigungsfest bis 10 m/s2
– 200 ... 500 Hz: beschleunigungsfest bis 15 m/s2
Betrieb lEN 61800−5−1
– 10 ... 57 Hz: Amplitude 0.075mm
– 57 ... 150 Hz: beschleunigungsfest bis 10 m/s2
lGermanischer Lloyd allgemeine Schwingungsbeanspru-
chungen, Kennlinie 1
– 5 ... 13.2 Hz: Amplitude ±1mm
– 13.2 ... 100 Hz: beschleunigungsfest bis 0.7 g

Technische Daten
Allgemeine Daten und Einsatzbedingungen
4
15
EDK94AZCDM DE/EN/FR/ES/IT 1.0
Montagebedingungen E94AZCDM030 E94AZCDM100
Einbauort Im Schaltschrank
Einbaulage Vertikal
Einbaufreiräume
oberhalb:
unterhalb:
seitlich:
80 mm
120 mm
ohne Abstand anreihbar
Befestigungsart Hutschienenmontage
Elektrische Anschlüsse Schraubanschlüsse
Abmessungen (B × H × T) 85 × 180 × 150 mm 85 × 195 × 150 mm
Masse 2.1 kg 2.3 kg

Elektrische Installation
Mindestverdrahtung
5

16 EDK94AZCDM DE/EN/FR/ES/IT 1.0
5 Elektrische Installation
5.1 Mindestverdrahtung
L3
N
L1
L2
F2...F4
K1
L1 L2 L3
X100
-UG +UG
+
E94AZCDMxxx
5
4
-A2
+K1
3
+A1
-K2
12
J
F5...F7
F1
K1
O
I
J
PE
L1 L2 L3
X100
-UG +UG
+
U
Rb1 Rb2 VW
X105
+
E94AZCDM100
E94ASxE0864
E94ASxE6954
...
Z1
R
B
R
B
E94ASxE0024
E94ASxE0594
...
+
24 V GND
F8 F9 F10 F11
Z2
SSP94NF002

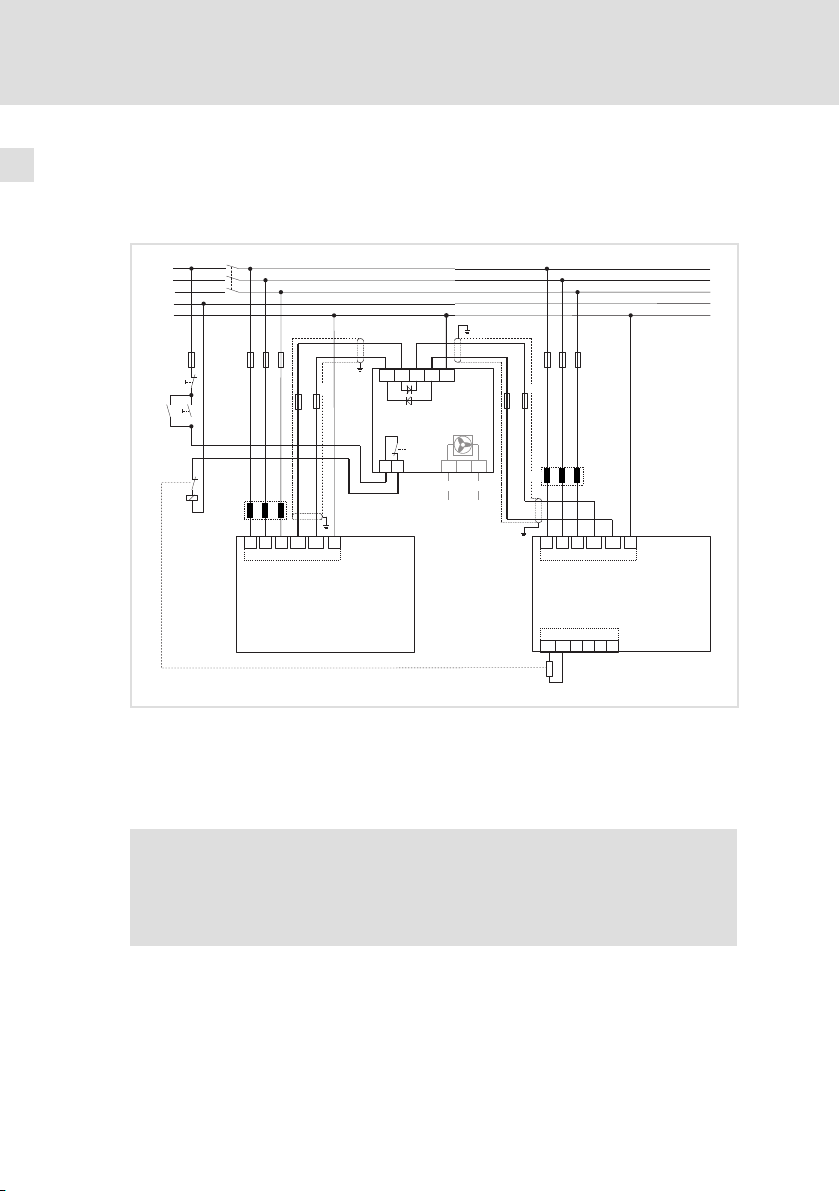

Abb. 5−1 9400−Leistungsverbundmit Diodenmodul E94AZCDMxxx
K1 Netzschütz
F1 ... F7 Sicherung
F8 ... F11 DC−Sicherung
Z1, Z2 Netzdrossel
Hinweis!
Bei Brems−, oder Rückspeisebetrieb ist das Brems−, oder
Rückspeisemodul stets zusammen mit der Gruppe der kleinerenˆ
Servoregler mit anzuschließen.
Durch Einsatz des Diodenmoduls wird der Einschaltstrom nur von den Geräten
der Bauform 7 und größer in Richtung der Geräte BF6 und kleiner zugelassen.
Diesem Strom stellen sich die Einschaltstrombegrenzungen beider Geräte ent-
gegen. Überschlägig kann somit davon ausgegangen werden, dass jedes Gerät
seinen eigenen Zwischenkreiskondensator lädt.

Contents i
17
EDK94AZCDM DE/EN/FR/ES/IT 1.0
1 About this documentation 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.1 Validity information 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2 Target group 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3 Document history 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.4 Conventions used 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5 Notes used 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Safety instructions 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1 General safety information 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2 Residual hazards 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Product description 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1 Scope of supply 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.2 Identification 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.3 Operating conditions 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4 Connection data 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.1 Terminal data 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Technical data 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 General data and operating conditions 27. . . . . . . . . . . . . . . . . . . . . . . .
5 Electrical installation 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Minimum wiring 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

About this documentation
Validity information
1

18 EDK94AZCDM DE/EN/FR/ES/IT 1.0
0Fig. 0Tab. 0
1 About this documentation
1.1 Validity information
These instructions are valid for
ƒE94AZCDM030 diode module
ƒE94AZCDM100 diode module
1.2 Target group
This documentation is directed at qualified skilled personnel according to
IEC 60364.
Qualified skilled personnel are persons who have the required qualifications to
carry out all activities involved in installing, mounting, commissioning, and
operating the product.
Tip!
Information and auxiliary devices related to the Lenze products can
be found in the download area at
http://www.Lenze.com
1.3 Document history
Material number Version Description
.L[D 1.0 06/2013 TD06 New edition

About this documentation
Conventions used
1
19
EDK94AZCDM DE/EN/FR/ES/IT 1.0
1.4 Conventions used
Type of information Identification Examples/notes
Spelling of numbers
Decimal separator Point In general, the decimal point is used.
For instance: 1234.56
Warning
UR warning Are only used in English language.
Icons
Page reference Reference to another page with
additional information
For instance: 16 = see page 16
Documentation reference Reference to another documentation
with additional information
For example: EDKxxx = see
documentation EDKxxx

About this documentation
Notes used
1

20 EDK94AZCDM DE/EN/FR/ES/IT 1.0
1.5 Notes used
The following pictographs and signal words are used in this documentation to
indicate dangers and important information:
Safety instructions
Structure of safety instructions:
Danger!
(characterises the type and severity of danger)
Note
(describes the danger and gives information about how to prevent
dangerous situations)
Pictograph and signal word Meaning
Danger!
Danger of personal injury through dangerous electrical
voltage.
Reference to an imminent danger that may result in
death or serious personal injury if the corresponding
measures are not taken.
Danger!
Danger of personal injury through a general source of
danger.
Reference to an imminent danger that may result in
death or serious personal injury if the corresponding
measures are not taken.
Stop!
Danger of property damage.
Reference to a possible danger that may result in
property damage if the corresponding measures are not
taken.
Application notes
Pictograph and signal word Meaning
Note! Important note to ensure troublefree operation
Tip! Useful tip for simple handling
Reference to another documentation
