Lenze EZS3 A200 Series User manual

Montageanleitung
Mounting Instructions
Instructions de montage
Instrucciones para el montaje
Istruzioni per il montaggio
EDKZS3X200
.YeC
Ä.YeCä
EZS3 4 ... 90 A
l
EZS3−xxxA200
Sinusfilter
Sinusoidal filter
Filtre sinus
Filtro senoidal
Filtro sinusoidale
L−force Drives

read_GG_DE−read_GG_IT
,Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät,
bevor Sie mit den Arbeiten beginnen!
Beachten Sie die enthaltenen Sicherheitshinweise.
,Please read these instructions and the documentation of the standard
device before you start working!
Observe the safety instructions given therein!
,Lire le présent fascicule et la documentation relative à l’appareil de base
avant toute manipulation de l’équipement !
Respecter les consignes de sécurité fournies.
,Lea estas instrucciones y la documentación del equipo básico antes de
empezar a trabajar.
Observe las instrucciones de seguridad indicadas.
,Prima di iniziare qualsiasi intervento, leggere le presenti istruzioni e la
documentazione relativa al dispositivo di base.
Osservare le note di sicurezza.

Inhalt i
EDKZS3X200 DE/EN/FR/ES/IT 4.0 3
l
Inhalt
1 Über diese Dokumentation 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Informationen zur Gültigkeit 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zielgruppe 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dokumenthistorie 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Verwendete Konventionen 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Verwendete Hinweise 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Sicherheitshinweise 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Allgemeine Sicherheitshinweise 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Restgefahren 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Produktbeschreibung 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lieferumfang 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Übersicht 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Identifikation 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einsatzbedingungen 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Technische Daten 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Allgemeine Daten und Einsatzbedingungen 13. . . . . . . . . . . . . . . . . . . . . . . . . . .
Bemessungsdaten 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

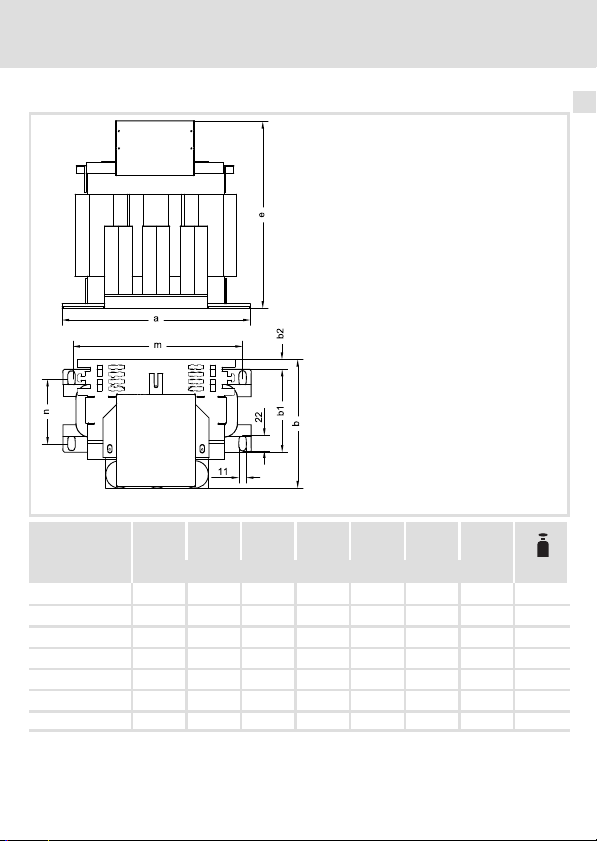

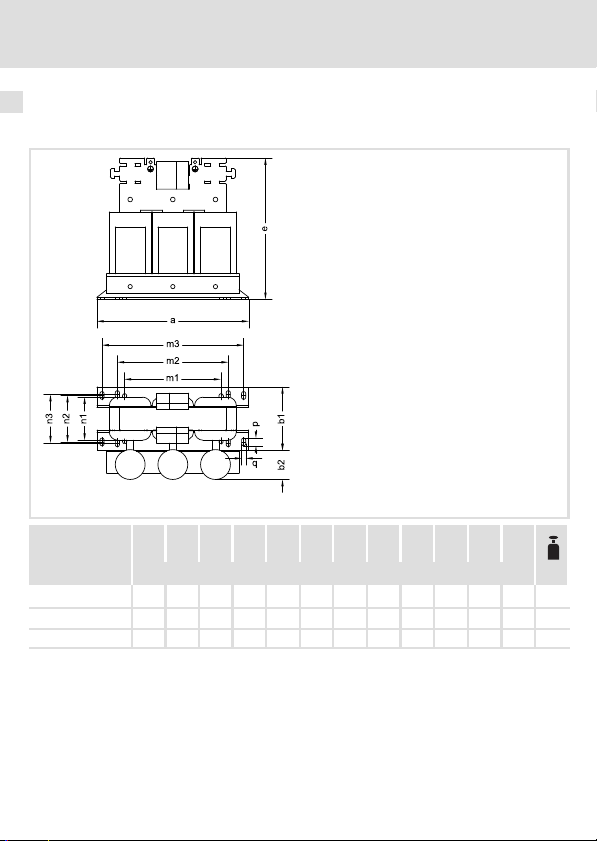

Mechanische Daten 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Mechanische Installation 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wichtige Hinweise 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montageschritte 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Elektrische Installation 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wichtige Hinweise 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Anschlussdaten 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montageschritte 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 Über diese Dokumentation
Informationen zur Gültigkeit
EDKZS3X200 DE/EN/FR/ES/IT 4.0
4l
DUMMY_NUM_Reset−SIC_UL_de
0Abb. 0Tab.0
1 Über diese Dokumentation
Informationen zur Gültigkeit
Diese Anleitung ist gültig für
ƒ Sinusfilter EZS3−004A200
ƒ Sinusfilter EZS3−010A200
ƒ Sinusfilter EZS3−017A200
ƒ Sinusfilter EZS3−024A200
ƒ Sinusfilter EZS3−032A200
ƒ Sinusfilter EZS3−037A200
ƒ Sinusfilter EZS3−048A200
ƒ Sinusfilter EZS3−061A200
ƒ Sinusfilter EZS3−072A200
ƒ Sinusfilter EZS3−090A200
Zielgruppe
Diese Dokumentation richtet sich an qualifiziertes Fachpersonal nach IEC 60364.
Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkeiten bei der
Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Produkts über entspre-
chende Qualifikationen verfügen.
ITipp!
Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im
Download−Bereich unter
www.lenze.com

Über diese Dokumentation
Dokumenthistorie
1
EDKZS3X200 DE/EN/FR/ES/IT 4.0 5
l
DUMMY_NUM_Reset−SIC_UL_de
Dokumenthistorie
Materialnummer Version Beschreibung
.YeC 4.0 03/2019 TD15 Angaben zur Konformität aktualisiert
allgemeine Korrekturen
13477054 3.0 11/2014 TD29 UL−Hinweise in französischer Sprache für
Canada
EAC−Konformität
allgemeine Korrekturen
13366174 2.0 12/2010 TD29 Neuauflage wegen Neuorganisation des Un-
ternehmens und Überarbeitung
13063935 1.1 10/2005 TD29 Erstausgabe 5−sprachig
13036851 1.0 06/2005 TD29 Erstausgabe 1−sprachig
Verwendete Konventionen
Informationsart Auszeichnung Beispiele/Hinweise
Zahlenschreibweise
Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt
verwendet.
Zum Beispiel: 1234.56
Warnhinweise
UL−Warnhinweise JWerden in englischer und französi-
scher Sprache verwendet.
UR−Warnhinweise O
Textauszeichnung
Programmname » « PC−Software
Zum Beispiel: »Engineer«, »Global
Drive Control« (GDC)
Symbole
Seitenverweis ^Verweis auf eine andere Seite mit zu-
sätzlichen Informationen
Zum Beispiel: ^16 = siehe Seite 16
Dokumentationsverweis ,Verweis auf eine andere Dokumen-
tation mit zusätzlichen Informatio-
nen
Zum Beispiel: ,EDKxxx = siehe
Dokumentation EDKxxx

1 Über diese Dokumentation
Verwendete Hinweise
EDKZS3X200 DE/EN/FR/ES/IT 4.0
6l
DUMMY_NUM_Reset−SIC_UL_de
Verwendete Hinweise
Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta-
tion folgende Piktogramme und Signalwörter verwendet:
Sicherheitshinweise
Aufbau der Sicherheitshinweise:
}Gefahr!
(kennzeichnet die Art und die Schwere der Gefahr)
Hinweistext
(beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann)
Piktogramm und Signalwort Bedeutung
{Gefahr!
Gefahr von Personenschäden durch gefährliche elektri-
sche Spannung
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
}Gefahr!
Gefahr von Personenschäden durch eine allgemeine Ge-
fahrenquelle
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
(Stop!
Gefahr von Sachschäden
Hinweis auf eine mögliche Gefahr, die Sachschäden zur
Folge haben kann, wenn nicht die entsprechenden Maß-
nahmen getroffen werden.

Über diese Dokumentation
Verwendete Hinweise
1
EDKZS3X200 DE/EN/FR/ES/IT 4.0 7
l
DUMMY_NUM_Reset−SIC_UL_de
Anwendungshinweise
Piktogramm und Signalwort Bedeutung
)Hinweis! Wichtiger Hinweis für die störungsfreie Funktion
ITipp! Nützlicher Tipp für die einfache Handhabung
,Verweis auf andere Dokumentation
Spezielle Sicherheitshinweise und Anwendungshinweise
Piktogramm und Signalwort Bedeutung
JWarnings! Sicherheitshinweis oder Anwendungshinweis für den
Betrieb nach UL− oder CSA−Anforderungen.
Die Maßnahmen sind erforderlich, um die Anforderungen
nach UL oder CSA zu erfüllen.
OWarnings!

2 Sicherheitshinweise
Allgemeine Sicherheitshinweise
EDKZS3X200 DE/EN/FR/ES/IT 4.0
8l
H1sic_DE−UR_WARN_SF_EZS3−xxxA200
2 Sicherheitshinweise
Allgemeine Sicherheitshinweise
}Gefahr!
Wenn Sie die folgenden grundlegenden Sicherheitsmaßnahmen missachten,
kann dies zu schweren Personenschäden und Sachschäden führen:
ƒ Lenze−Antriebs− und Automatisierungskomponenten ...
... ausschließlich bestimmungsgemäß verwenden.
... niemals trotz erkennbarer Schäden in Betrieb nehmen.
... niemals technisch verändern.
... niemals unvollständig montiert in Betrieb nehmen.
... niemals ohne erforderliche Abdeckungen betreiben.
... können während und nach dem Betrieb − ihrer Schutzart entsprechend − spannungs-
führende, auch bewegliche oder rotierende Teile haben. Oberflächen können heiß sein.
ƒ Alle Vorgaben der beiliegenden und zugehörigen Dokumentation beachten.
Dies ist Voraussetzung für einen sicheren und störungsfreien Betrieb sowie für das Errei-
chen der angegebenen Produkteigenschaften.
Die in diesem Dokument dargestellten verfahrenstechnischen Hinweise und Schal-
tungsausschnitte sind Vorschläge, deren Übertragbarkeit auf die jeweilige Anwendung
überprüft werden muss. Für die Eignung der angegebenen Verfahren und Schaltungs-
vorschläge übernimmt der Hersteller keine Gewähr.
ƒ Alle Arbeiten mit und an Lenze−Antriebs− und Automatisierungskomponenten darf
nur qualifiziertes Fachpersonal ausführen.
Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ...
... die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb des Produkts vertraut
sind.
... die über die entsprechenden Qualifikationen für ihre Tätigkeit verfügen.
... die alle am Einsatzort geltenden Unfallverhütungsvorschriften, Richtlinien und Ge-
setze kennen und anwenden können.

Sicherheitshinweise
Restgefahren
2
EDKZS3X200 DE/EN/FR/ES/IT 4.0 9
l
H1sic_DE−UR_WARN_SF_EZS3−xxxA200
Restgefahren
{Gefahr!
Gefährliche elektrische Spannung
Alle Leistungsanschlüsse führen sowohl bei gestopptem Motor als auch bis zu
3 Minuten nach Netz−Ausschalten gefährliche elektrische Spannung.
Mögliche Folgen:
ƒTod oder schwere Verletzungen beim Berühren der Leistungsanschlüsse.
Schutzmaßnahmen:
ƒVor Arbeiten an den Leistungsanschlüssen mindestens 3 Minuten warten.
ƒPrüfen, ob alle Leistungsanschlüsse spannungsfrei sind.
OWarnings!
Conditions of Acceptability:
ƒThe products covered by this report are only intended for use with Power
Conversion Equipment (inverters).
ƒAppropriate cooling measures shall be taken based on the power loss data
within the instructions available from the manufacturer.
ƒExternal wiring material for models with bus bar screw connectors − R/C
(AVLV2), rated 105 °C min., suitable for applied voltage and current. If
wiring material with a lower temperature rating is used, an additional
temperature test at the wiring material has to be conducted in the end
use.

3 Produktbeschreibung
Lieferumfang
EDKZS3X200 DE/EN/FR/ES/IT 4.0
10 l
−H1−SF_Einsatz_2
3 Produktbeschreibung
Lieferumfang
Pos. Beschreibung
0Sinusfilter EZS3−xxxA200
Montageanleitung
Übersicht
SSP94SF001
Pos. Beschreibung
1Typenschild
2Anschlussklemmen (Eingang: 1U1, 1V1, 1W1 / Ausgang: 1U2, 1V2, 1W2)
3PE−Anschluss
4Schirmanschluss
5Montagewinkel
6Klemmenabdeckung

Produktbeschreibung
Identifikation
3
EDKZS3X200 DE/EN/FR/ES/IT 4.0 11
l
−H1−SF_Einsatz_2
Identifikation
Type:
SINUSFILTER
SINE-FILTER
FILTRE-SINUS

L
SSP94SF002

Typenschlüssel E Z S 3 − xxxA xxx
Produktreihe
Zubehör
Filtertyp
S = Sinusfilter
Phasen
3 = 3 Phasen
Bemessungsstrom [A] (gerundet)
Variante

3 Produktbeschreibung
Einsatzbedingungen
EDKZS3X200 DE/EN/FR/ES/IT 4.0
12 l
−H1−SF_Einsatz_2
Einsatzbedingungen
Ein Sinusfilter (LC−Filter) in der Motorleitung begrenzt die Spannungssteilheit (du/dt
< 500 V/ms) und die kapazitiven Umladeströme, die beim Umrichterbetrieb auftreten. Da-
durch sind wesentlich längere geschirmte Motorleitungen möglich und die Lebensdauer
des Motors wird erhöht.
Beim Einsatz von Sinusfiltern beachten:
ƒ Sinusfilter nur in Verbindung mit Normasynchronmaschinen 0 ... 550 V einsetzen.
ƒ Der Betrieb ist nur zulässig mit einer U/f− oder U/f2−Kennliniensteuerung.
ƒ Der Betrieb ist nur zulässig mit einer Schaltfrequenz von 4 ... 8 kHz.
– Das Sinusfilter überhitzt, wenn es mit einer Schaltfrequenz < 4 kHz betrieben
wird.
– Sicherstellen, dass die automatische Schaltfrequenz−Reduzierung deaktiviert ist
(siehe Dokumentation zum Grundgerät).
ƒ Die Ausgangsfrequenz auf maximal 150 Hz begrenzen.
ƒ Beachten Sie bei der Auslegung des Antriebsreglers, dass der Antriebsregler mit
10 ... 15 % mehrbelastet wird.

Technische Daten
Allgemeine Daten und Einsatzbedingungen
4
EDKZS3X200 DE/EN/FR/ES/IT 4.0 13
l
H1_Daten−AbmessBF2_BL
4 TechnischeDaten
Allgemeine Daten und Einsatzbedingungen
Konformität und Approbation
CE 2014/35/EU Niederspannungsrichtlinie
EAC TPTC020/2011
(TRZU020/2011)
Elektromagnetische
Verträglichkeit von
technischen Erzeugnis-
sen
Eurasische Konformität
TR ZU: Technische Regulie-
rung der Zollunion
EAC TPTC004/2011
(TRZU004/2011)
Über die Sicherheit von
Niederspannungsaus-
rüstung
Eurasische Konformität
TR ZU: Technische Regulie-
rung der Zollunion
Approbation
UR UL508
CSA C22.2 No.14
Industrial Control Equipment, Underwriter Laborato-
ries (File−No. E219022) for USA and Canada
Personenschutz und Geräteschutz
Schutzart EN 60529 IP20
IP00:
EZS3−004A200,
EZS3−010A200,
EZS3−017A200
NEMA 250 Berührschutz nach
Typ 1
Isolationsfestigkeit IEC/EN 61800−5−1 < 2000 m Aufstellhöhe: Überspannungskategorie III
> 2000 m Aufstellhöhe: Überspannungskategorie II

4 Technische Daten
Allgemeine Daten und Einsatzbedingungen
EDKZS3X200 DE/EN/FR/ES/IT 4.0
14 l
H1_Daten−AbmessBF2_BL
Umweltbedingungen
Klima
Lagerung IEC/EN 60721−3−1 1K3 (−25 ... +60 °C)
Transport IEC/EN 60721−3−2 2K3 (−25 ... +70 °C)
Betrieb IEC/EN 60721−3−3 3K3 (−10 ... +55 °C)
Stromreduzierung von +40 ... +55 °C: 2.5 %/°C
Aufstellhöhe 0 ... 4000 m üNN
1000 ... 4000 m üNN: Stromreduzierung 5 %/1000 m
Verschmutzung EN 61800−5−1 Verschmutzungsgrad 2
Rüttelfestigkeit (9.81 m/s2= 1 g)
Transport IEC/EN 60721−3−2 2M2
EN 61800−2 2 ... 9 Hz: Amplitude 3.5 mm
10 ... 200 Hz: beschleunigungsfest bis 10 m/s2
200 ... 500 Hz: beschleunigungsfest bis 15 m/s2
Betrieb Germanischer
Lloyd 5 ... 13.2 Hz: Amplitude ±1 mm
13.2 ... 100 Hz: beschleunigungsfest bis 0.7 g
IEC/EN 60068−2−6 10 ... 57 Hz: Amplitude 0.075 mm
57 ... 150 Hz: beschleunigungsfest bis 10 m/s2
Montagebedingungen
Einbauort Im Schaltschrank, möglichst nahe am Antriebsregler
Einbaulage Abhängig von der Traglast der Schaltschrankwand
Leichte Filter: hängend, Montagewinkel seitlich
Schwere Filter: stehend, Montagewinkel unten
Einbaufreiräume 100 mm seitlich und oben
Anschlussleitungen
Antriebsregler «Fil-
ter
Möglichst kurz, geschirmt
Filter «Motor Max. 200 m geschirmt oder max. 300 m ungeschirmt

Technische Daten
Bemessungsdaten
4
EDKZS3X200 DE/EN/FR/ES/IT 4.0 15
l
H1_Daten−AbmessBF2_BL
Bemessungsdaten
Spannung Ausgangs-
frequenz
Schaltfrequenz Spannungssteil-
heit
U [V AC] f [Hz] fch [kHz] du/dt [V/ms]
EZS3−xxxA200 0 ... 550 0 ... 150 4 ... 8 < 500
Strom Verlustleistung Induktivität
IN[A] PV[W] L [mH]
EZS3−004A200 4.0 50 11.0
EZS3−010A200 10.0 80 5.1
EZS3−017A200 16.5 130 3.1
EZS3−024A200 23.5 160 2.5
EZS3−032A200 32.0 180 2.0
EZS3−037A200 37.0 190 1.7
EZS3−048A200 48.0 200 1.2
EZS3−061A200 61.0 230 1.0
EZS3−072A200 72.0 260 0.95
EZS3−090A200 90.0 300 0.8

4 Technische Daten
Mechanische Daten
EDKZS3X200 DE/EN/FR/ES/IT 4.0
16 l
H1_Daten−AbmessBF2_BL
Mechanische Daten
Sinusfilter 4 ... 16.5 A
SSP94SF003
Typ a b1 b2 e m1 m2 m3 n1 n2 n3 p q
[mm] [kg]
EZS3−004A200 178 75 36 171 113 130 166 50 55 57 9 5 4.0
EZS3−010A200 178 90 36 171 113 130 166 65 70 72 9 5 5.5
EZS3−017A200 219 111 51 198 136 170 201 67 68 81 13 7 8.5

Technische Daten
Mechanische Daten
4
EDKZS3X200 DE/EN/FR/ES/IT 4.0 17
l
H1_Daten−AbmessBF2_BL
Sinusfilter 23.5 ... 90 A
SSP94SF006
Typ a b b1 b2 e m n
[mm] [kg]
EZS3−024A200 275 190 121 14 280 250 95 14.5
EZS3−032A200 275 200 131 14 280 250 105 19.0
EZS3−037A200 275 210 141 14 280 250 115 21.0
EZS3−048A200 275 245 151 14 290 250 125 25.5
EZS3−061A200 340 240 165 5 315 300 133 33.5
EZS3−072A200 340 265 176 5 325 300 145 37.0
EZS3−090A200 340 292 203 5 325 300 172 53.0

5 Mechanische Installation
Wichtige Hinweise
EDKZS3X200 DE/EN/FR/ES/IT 4.0
18 l
H1_MechINS−Montage_SF
5 Mechanische Installation
Wichtige Hinweise
ƒ Der Montageort muss den in den Technischen Daten genannten Einsatzbedingungen
immer entsprechen (^ 13). Ggf. zusätzliche Maßnahmen ergreifen.
ƒ Die Montageplatte des Schaltschranks muss folgende Eigenschaften aufweisen:
– elektrisch leitfähig
– lackfrei
ƒ Die mechanischen Verbindungen müssen immer gewährleistet sein.
ƒ Eine ungehinderte Luftzirkulation zum Abführen der Wärme muss gewährleistet
sein.
(Stop!
Hohes Gerätegewicht
Die Geräte EZS3−061A200, EZS3−072A200 und EZS3−090A200 sind sehr schwer
und müssen für die Montage angehoben werden. Für den Transport mit einer
Lastaufnahmeeinrichtung sind bei diesen Geräten zwei Transportösen
vorhanden.
Mögliche Folgen:
ƒPersonenschäden, insbesondere Rückenschäden beim Anheben bzw.
Halten des Gerätes ohne Lastaufnahmeeinrichtung.
ƒSach− und Personenschäden durch Herunterfallen des Gerätes
Schutzmaßnahmen:
ƒGerät nur mit einer für das Gerätegewicht zugelassenen
Lastaufnahmeeinrichtung (z. B. Hallenkran) an den Transportösen
transportieren.
ƒHebezeug, Lastaufnahmeeinrichtung und Anschlagmittel vor dem
Transport auf ausreichende Tragfähigkeit und einwandfreien Zustand
prüfen.
ƒHebezeug und Anschlagmittel erst entfernen, wenn das Gerät sicher auf
einem tragfähigen Untergrund aufliegt oder endgültig montiert ist.
Montageschritte
So montieren Sie das Filter:
1. Verschrauben Sie die Montagewinkel des Filters am Montageort.
Der Montageort und das Montagematerial muss die mechanische Verbindung dauer-
haft gewährleisten.

Elektrische Installation
Wichtige Hinweise
6
EDKZS3X200 DE/EN/FR/ES/IT 4.0 19
l
H1_E_INST−−−−(DUMMYSEITEVOR)−−−
6 Elektrische Installation
Wichtige Hinweise
ƒ Die Installation muss
– den in den Technischen Daten genannten Einsatzbedingungen immer entsprechen
(^ 13).
– nach EN 60204−1 ausgeführt werden.
ƒ Bei der Auswahl des Leitungstyps beachten:
– Die verwendeten Leitungen müssen den geforderten Approbationen am
Einsatzort entsprechen (z. B. VDE, UL usw.).
– Absicherung und Leitungsquerschnitte gemäß den Vorgaben in der
Dokumentation zum Grundgerät bemessen.
{Gefahr!
Gefährliche elektrische Spannung
Alle Leistungsanschlüsse führen sowohl bei gestopptem Motor als auch bis zu
3 Minuten nach Netz−Ausschalten gefährliche elektrische Spannung.
Mögliche Folgen:
ƒTod oder schwere Verletzungen beim Berühren der Leistungsanschlüsse.
Schutzmaßnahmen:
ƒVor Arbeiten an den Leistungsanschlüssen mindestens 3 Minuten warten.
ƒPrüfen, ob alle Leistungsanschlüsse spannungsfrei sind.

6 Elektrische Installation
Anschlussdaten
EDKZS3X200 DE/EN/FR/ES/IT 4.0
20 l
H1_E_INST−−−−(DUMMYSEITEVOR)−−−
{Gefahr!
Gefährliche elektrische Spannung
Der Ableitstrom von angeschlossenen Antriebsreglern gegen Erde (PE) kann
> 3.5 mA AC bzw. > 10 mA DC betragen.
Mögliche Folgen:
ƒTod oder schwere Verletzungen beim Berühren des Gerätes im Fehlerfall.
Schutzmaßnahmen:
ƒDie in der EN 61800−5−1 geforderten Maßnahmen umsetzen.
Insbesondere:
– Festinstallation
– PE−Anschluss normgerecht ausführen (PE−Leiterdurchmesser ³10 mm2
oder PE−Leiter doppelt auflegen)
Anschlussdaten
Sinusfilter Anschlussklemme PE−Schraube
Anschlussquer-
schnitte
Anzugsdrehmoment ÆAnzugsdrehmoment
[mm2] [AWG] [Nm] [lb−in] [Nm] [lb−in]
EZS3−004A200 0.2 ... 6 24 ... 10 0.6 5.3 M4 2 17.7
EZS3−010A200
EZS3−017A200 0.5 ... 16 20 ... 6 1.5 13.3
EZS3−024A200
2.5 ... 25 10 ... 6 2 17.7
M5 3 26.5
EZS3−032A200
EZS3−037A200
EZS3−048A200 2.5 ... 35 12 ... 2
3 26.5
EZS3−061A200
EZS3−072A200 16 ... 50 1/0 ... 6
EZS3−090A200
