Logitech RALLY CAMERA User manual

R ALLY
Setup Guide | Guide d’installation

2
English . . . . . . . . . . . . . 3
Français . . . . . . . . . . . . 10
Español. . . . . . . . . . . . . 17
Português . . . . . . . . . . . 24

English 3
1. Power
2. Mic Pod
3. Future Expansion
4. Connection To Display Hub
5. HDMI 1 In
6. HDMI 2 In
7. Meeting Room Computer USB
8. Future Expansion
9. Security Slot
10. Power LED

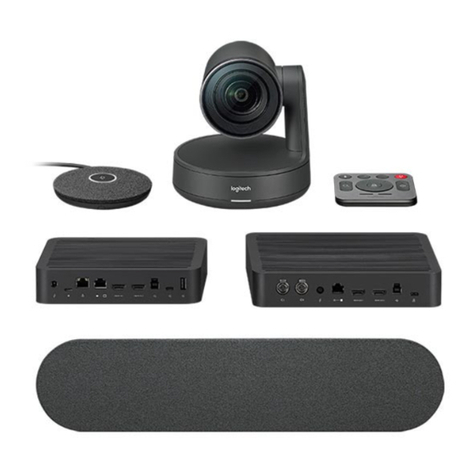

WHAT’S WHAT
TABLE HUB
10
9
12345
67
8

4English
1. Speaker
2. Power
3. Connection To Table Hub
4. HDMI 1 Out
5. HDMI 2 Out
6. Meeting Room Computer USB
7. Camera
8. Security Slot
9. Remote Control Pairing
10. Power LED
DISPLAY HUB
10
9
8
1234
567

English 5

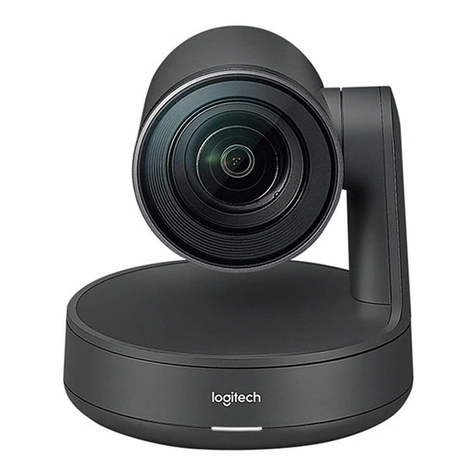

CAMERA
1
2
4
5
6
7
3
1. Remote control pairing button
2. USB
3. Status LED
4. Security slot
5. MIPI
6. Tripod Thread
7. Expansion Slot

6English
REMOTE
5
7
6
8
9
2 3
1 4
1. Bluetooth pairing
2. Call answer
3. Call end
4. Microphone mute
5. Zoom in/out
6. Volume up/down
7. Home
8. Camera pan/tilt
9. Camera presets
After completing the installation, the system can be checked by running
the diagnostic application available at Logitech.com/support/Rally.

English 7
MAKE RALLY THEDEFAULT
DEVICE
Ensure that R ALLY is chosen as
the camera, speaker and microphone
in your video conferencing applications.
Please consult the application
documentation for further instructions
on how to do this.
STARTING A VIDEO CALL
After installing RALLY and ensuring
it is the default device in your video
conferencing application, simply start
the application in the normal manner
and enjoy the benets of improved audio
and video.
PAIRING RALLY
TO A BLUETOOTH DEVICE
You can use RALLY for audio calls
when paired to a Bluetooth device.
To pair your Bluetooth device to RALLY,
follow these simple step:
1. Press and hold the Bluetooth button
on the remote control until you see
a ashing blue light on the camera
and microphones.
2. Place your mobile device
in Bluetooth pairing mode and
select “Logitech Rally”.
3. You are now ready to use RALLY
for audio calls.

8English
PAIRING A REMOTE CONTROL
TO R ALLY
RALLY and the remote control are paired
at the factory. You can pair up to 5
remote controls to RALLY to make it easier
to control the system in larger rooms.
Or, if you need to pair a remote to the
camera, such as when replacing a lost
remote, do the following:
1. Press and hold button on the back of
the camera until the LED ashes blue.
2. Press and hold the Bluetooth button
on the remote for 10 seconds to place
it in pairing mode.
3. Once the remote and camera are
paired the LED will stop ashing.
4. If the pairing fails, the LEDs will keep
ashing. Start from step 2 and repeat.
5. Press and hold the pairing button on
the Display Hub until the LED ashes
white.
6. Press and hold the Bluetooth button
on the remote for 10 seconds to place
it in pairing mode.
7. Once the Display Hub and camera are
paired the LED will stop ashing.
8. If the pairing fails, the LEDs will keep
ashing for 2 minutes then stop. Start
from step 2 and repeat.
CAMERA SETTINGS
APPLICATION
Use this program to control the camera
pan, tilt, zoom, focus, and image quality
(like brightness and contrast) from
your computer. The software can be
downloaded from www.logitech.com/
support/Rally.

English 9

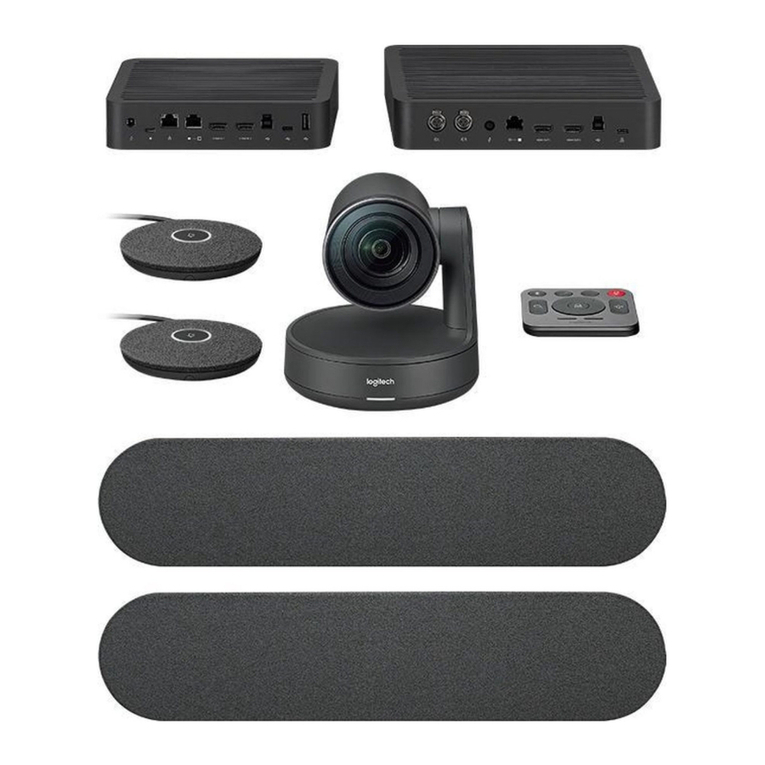

ENHANCING RALLY
There are several optional accessories that
ease installation and allow RALLY to be
used in larger rooms:
1. Rally Mounting Kit: Mounting brackets
for the Table Hub, Display Hub,
Camera and Speakers.
2. Extra Mic Pods: RALLY can support up
to 7 Mic Pods allowing great exibility
in room size and conguration.
3. Mic Pod Hub: Used to branch
microphone routing and run most of
the Mic Pod cabling is below the table.
The Mic Pod Hub has 3 jacks that can
be connected to a combination of Mic
Pods or other Mic Pod Hubs.
4. TV mount: Works with one of either
the Camera or Speaker mounting
brackets. The TV Mount can be used
in pairs to mount the Camera and
Speaker above and below the TV.
FOR MORE INFORMATION
You can nd additional information
on RALLY including:
-FAQs
-Software to enable functions
in various application
-How to order replacement parts
and more at
www.logitech.com/support/Rally

10 Français
1. Alimentation
2. Module audio
3. Extension possible
4. Connexion au hub pour écran
5. Entrée HDMI 1
6. Entrée HDMI 2
7. USB ordinateur de salle de réunion
8. Extension possible
9. Emplacement de sécurité
10. Témoin d'alimentation
DISPOSITIF
HUB POUR TABLE
10
9
12345
67
8

Français 11
1. Haut-parleur
2. Alimentation
3. Connexion au hub pour table
4. Sortie HDMI 1
5. Sortie HDMI 2
6. USB ordinateur de salle de réunion
7. Caméra
8. Emplacement de sécurité
9. Couplage par télécommande
10. Témoin d'alimentation
HUB POUR ÉCRAN
10
9
8
1234
567

12 Français
CAMÉRA
1
2
4
5
6
7
3
1. Bouton de couplage
par télécommande
2. USB
3. Témoin d'état
4. Emplacement de sécurité
5. MIPI
6. Filetage du trépied
7. Fente d'extension

Français 13
TÉLÉCOMMANDE
5
7
6
8
9
2 3
1 4
1. Couplage Bluetooth
2. Prise d'appel
3. Fin d'appel
4. Sourdine du microphone
5. Zoom avant/arrière
6. Volume +/-
7. Accueil
8. Mouvement panoramique/inclinaison
de la caméra
9. Préréglages de la caméra
Une fois l’installation terminée, le système peut être vérié par le biais de l’application
de diagnostic disponible sur Logitech.com/support/Rally.

14 Français
DÉFINIR LE SYSTÈME RALLY
COMME LEDISPOSITIF PAR
DÉFAUT
Vériez que le système RALLY est
sélectionné en tant que caméra,
haut-parleur et microphone dans
vos applications de visioconférence.
Veuillez consulter la documentation
fournie avec vos applications pour savoir
comment procéder.
DÉMARRER UN APPEL VIDÉO
Après avoir installé la caméra R ALLY
et l’avoir congurée comme dispositif
par défaut dans votre application de
visioconférence, démarrez l’application
normalement et protez d’une qualité
audio et vidéo optimale.
COUPLER LA CAMÉRA RALLY
À UN DISPOSITIF BLUETOOTH
Vous pouvez utiliser la caméra R ALLY pour
des appels audio lorsqu’elle est couplée à
un dispositif Bluetooth. Pour coupler votre
dispositif Bluetooth à la caméra RALLY,
procédez comme suit:
1. Maintenez appuyé le bouton
Bluetooth de la télécommande
jusqu’à ce que le témoin de la caméra
et des microphones clignote en bleu.
2. Activez le couplage Bluetooth de
votre dispositif mobile et sélectionnez
«Logitech Rally».
3. Vous pouvez maintenant
utiliser la caméra RALLY pour
vos appels audio.

Français 15
COUPLER UNE
TÉLÉCOMMANDE
ÀLACAMÉRA RALLY
La caméra RALLY et la télé-
commande sont couplées en usine.
Vous pouvez coupler jusqu’à
5 télécommandes à la caméra RALLY pour
faciliter le contrôle du système dans les
grandes pièces. Sinon, si vous souhaitez
coupler une autre télécommande à
la caméra (lorsque vous avez égaré la
télécommande d’origine, par exemple),
procédez comme suit:
1. Maintenez appuyé le bouton à l’arrière
de la caméra jusqu’à ce que le témoin
lumineux clignote en bleu.
2. Appuyez sur le bouton Bluetooth
de la télécommande pendant
10 secondes pour la passer en mode
de couplage.
3. Une fois la télécommande et
la caméra couplées, le témoin
lumineux cesse de clignoter.
4. Si le couplage échoue, les témoins
lumineux continueront de clignoter.
Reprenez l’ensemble de la procédure
à partir de la deuxième étape.
5. Maintenez appuyé le bouton de
couplage sur le hub pour écran jusqu’à
ce que le témoin lumineux clignote
en blanc.
6. Appuyez sur le bouton Bluetooth
de la télécommande pendant
10 secondes pour la passer en mode
de couplage.
7. Une fois le hub pour écran et
la caméra couplés, le témoin lumineux
cesse de clignoter.
8. Si le couplage échoue, les
témoins lumineux continueront
de clignoter pendant 2 minutes.
Reprenez l’ensemble de la procédure
à partir de la deuxième étape.
APPLICATION
CAMERASETTINGS
Utilisez ce programme pour contrôler
les fonctions de panoramique et
d'inclinaison, le zoom, la mise au point
et la qualité d'image de la caméra
(comme la luminosité et le contraste)
depuis votre ordinateur. Le logiciel est
téléchargeable sur www.logitech.com/
support/Rally.

16 Français
OPTIMISER LE SYSTÈME RALLY
Plusieurs accessoires en option facilitent
l'installation et permettent d'utiliser RALLY
dans des pièces plus grandes:
1. Kit de xation murale: xations pour
le hub pour table, le hub pour écran,
la caméra et les haut-parleurs.
2. Modules audio supplémentaires:
RALLY peut prendre en charge jusqu'à
7 modules audio permettant une
grande exibilité au niveau de la taille
et de la conguration de la pièce.
3. Hub pour module audio: utilisé pour
connecter les microphones et placer
la plupart des câblages du module
sous la table. Le hub pour module
audio dispose de 3 prises pouvant être
connectées à plusieurs modules audio
ou à d'autres hubs pour module audio.
4. Support de télévision: compatible
avec l'une des xations de la caméra
ou du haut-parleur. Le support de
télévision peut être utilisé par paires
pour xer la caméra et le haut-
parleur au-dessus et en dessous de
la télévision.
POUR PLUS D'INFORMATIONS
Des informations supplémentaires
sur la caméra MeetUp sont disponibles,
notamment:
-Questions fréquentes
-Logiciels permettant d'activer
des fonctions dans diérentes
applications
-Modalités de commande de pièces
de rechange et plus sur
www.logitech.com/support/Rally

Español 17
1. Alimentación
2. Base de micrófono
3. Expansión futura
4. Conexión al hub de pantalla
5. Entrada HDMI 1
6. Entrada HDMI 2
7. USB de computadora de sala
de reuniones
8. Expansión futura
9. Conector de seguridad
10. LED de alimentación
QUÉ ES CADA COSA
HUB DE SOBREMESA
10
9
12345
67
8

18 Español
1. Altavoz
2. Alimentación
3. Conexión a hub de sobremesa
4. Salida HDMI 1
5. Salida HDMI 2
6. USB de computadora de sala
de reuniones
7. Cámara
8. Conector de seguridad
9. Emparejamiento de remoto
10. LED de alimentación
HUB DE PANTALLA
10
9
8
1234
567

Español 19
CÁMARA
1
2
4
5
6
7
3
1. Botón de emparejamiento de remoto
2. USB
3. LED de estado
4. Conector de seguridad
5. MIPI
6. Adaptador para trípode
7. Ranura de expansión

20 Español
Después de completar la instalación, el sistema se puede vericar mediante
la aplicación de diagnóstico disponible en Logitech.com/support/Rally.
REMOTO
5
7
6
8
9
2 3
1 4
1. Emparejamiento Bluetooth
2. Respuesta de llamada
3. Finalización de llamada
4. Silenciamiento de micrófono
5. Zoom para ampliar/reducir
6. Subir y bajar volumen
7. Inicio
8. Panorámica/inclinación de cámara
9. Preajustes de cámara
