Lorell LLR44311 User manual

Computer Desk
Bureau d’ordinateur
Escritorio de cómputo
LLR44311
LLR44311_F.indd 1LLR44311_F.indd 1 3/4/11 12:51 PM3/4/11 12:51 PM

Page 1 of 27
Instructions:
If you are missing parts or have other concerns, please email [e-mail] or fax: [phone].
Please provide the following information:
1. Full Name
2. Physical Address – do not include P.O. Box as our carriers cannot deliver to a P.O. Boxes
3. Phone Number
4. Model Number
5. Part Number
6. Invoice #
7. Date of Purchase
Note: Our policy is to send all parts requests normal ground transportation, if your requirements are to have these parts via
overnight/next day, please provide your designated carrier and account number. Replacement panels are not available. If damaged
has occurred during shipment, please return the entire unit to place of purchase for credit and replacement. Original Invoice may be
required.
Before you begin:
Open, identify and count all parts prior to assembly. Lay out the parts on a non-abrasive surface such
as carpet or blanket. You will need the tools identified below:
1. Phillips Head Screw Driver
2. Flat Head Screw Driver
3. Rubber Mallet (recommended)
4. Hammer
LLR44311_F.indd 1LLR44311_F.indd 1 3/4/11 12:51 PM3/4/11 12:51 PM

Page 2 of 27

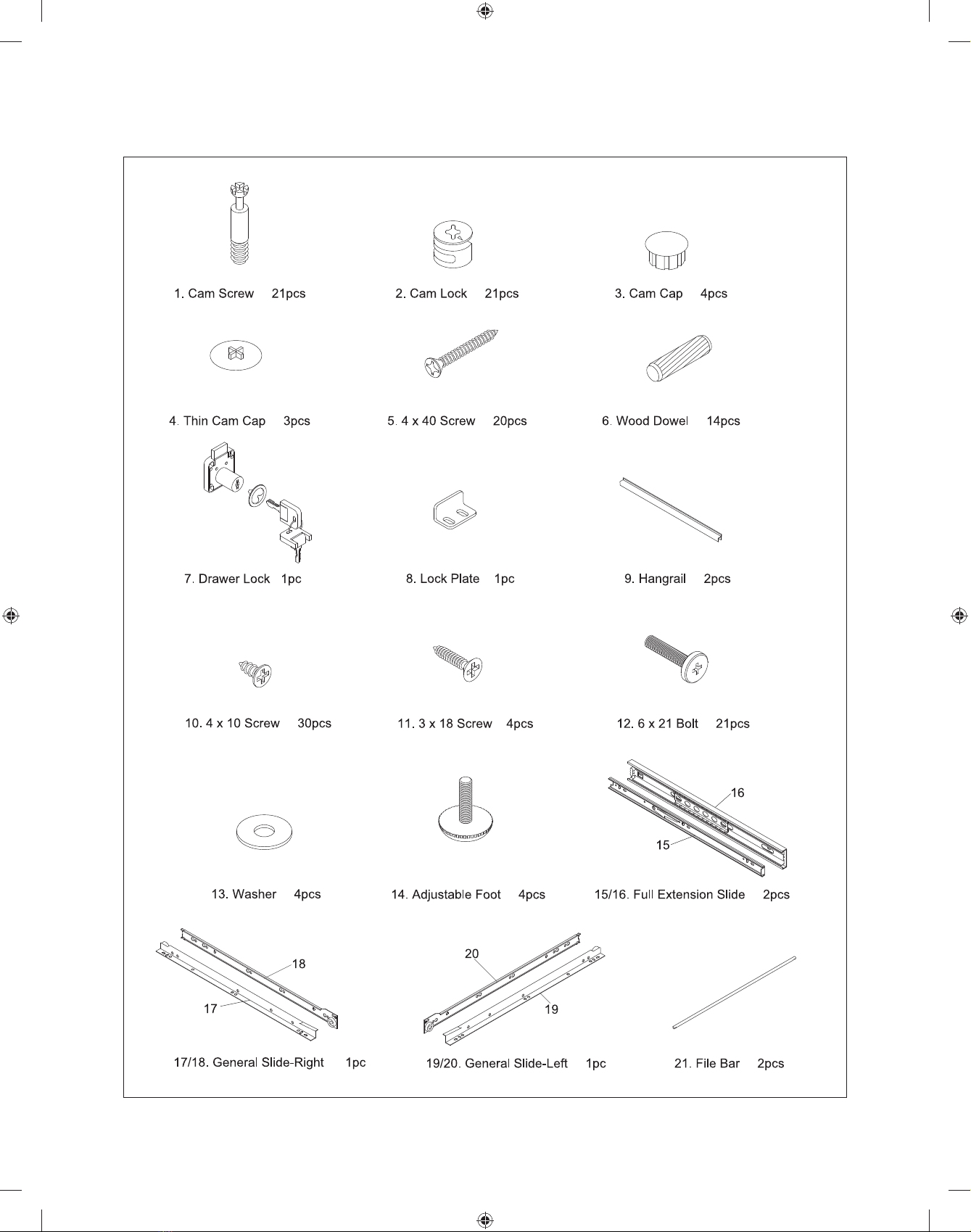

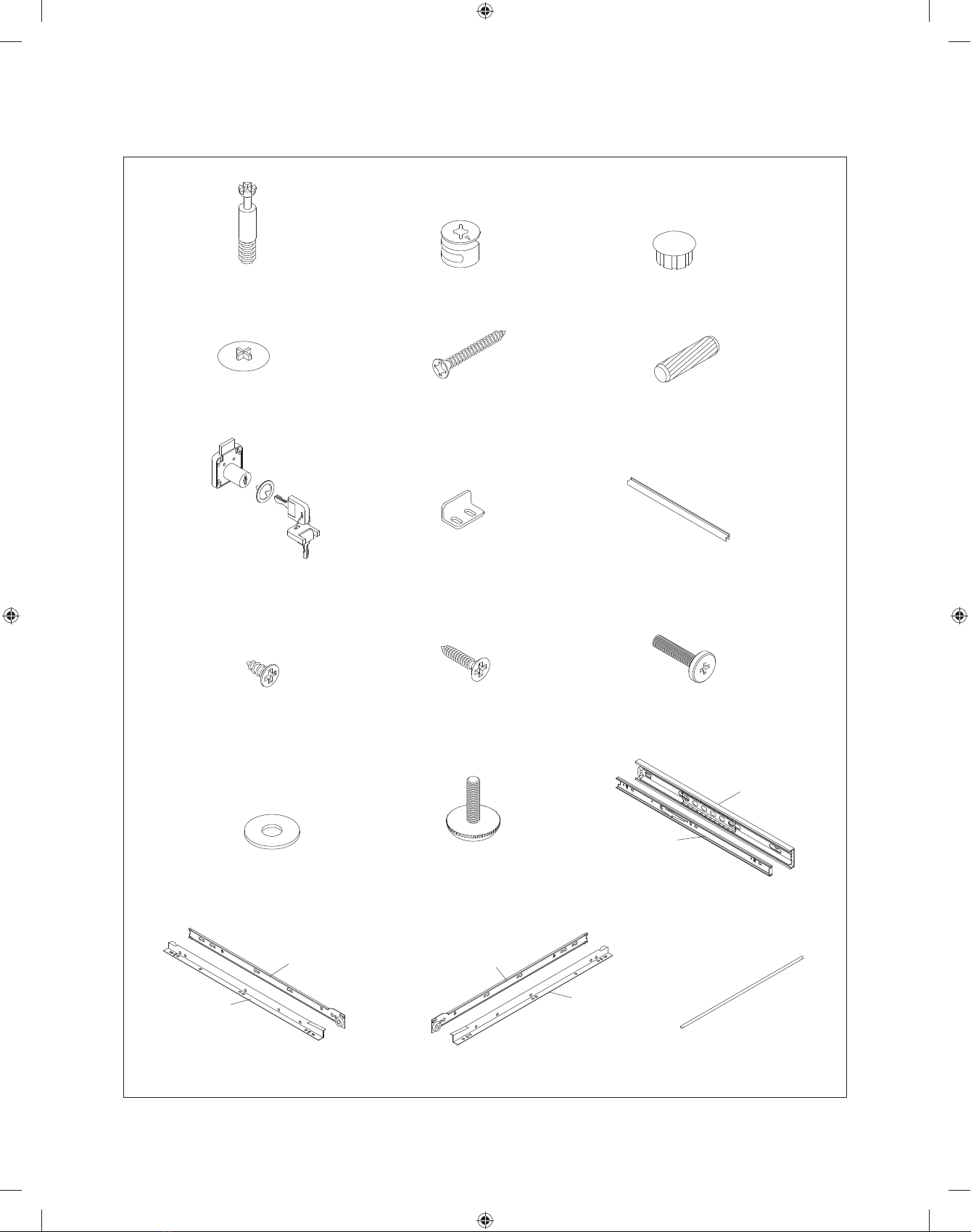

HARDWARE IDENTIFICATION
LLR44311_F.indd 2LLR44311_F.indd 2 3/4/11 12:51 PM3/4/11 12:51 PM

Page 3 of 27
PANEL IDENTIFICATION
LLR44311_F.indd 3LLR44311_F.indd 3 3/4/11 12:51 PM3/4/11 12:51 PM

Page 4 of 27
ASSEMBLY INSTRUCTIONS
Step 1
With the Back Panel (D) laying on a
non-abrasive work surface insert 6 each
Cam Locks (2) in the holes shown. When
inserting the cam lock, ensure that the
arrow is facing toward the cam screw
entry.
Using a Phillips Head Screw Driver insert
3 each Cam Screw (1) in the holes shown.
With the Middle Side Panel (E) laying on
a non-abrasive work surface insert 5 each
Cam Lock (2) into the holes shown on the
drawing.
Using a Phillips Screw Driver, insert 2
each Cam Screw (1) in the holes shown.
Insert 2 each Wood Dowels in the holes
shown on the drawing. Tap securely into
position with a Rubber Mallet or Hammer.
Step 2
Using a Phillips Screw Driver install the
Left Side General Slide (20) to the Middle
Side Panel (E) and secure in place with 4
each 4X10 Screw (10).
Install the Full Extension Slide (16) on
the Middle Side Panel (E) in the position
shown on the drawing. Secure in place
with 3 each 4X10 Screw (10).
Install the Drawer Lock (7) in the position
shown on the drawing. Note the position
on the locking plate should be facing
toward the Full Extension Slide (16).
Secure in place with 4 each 3X18 Screw
(11) as shown.
Install the “O” ring as indicated on the
Drawer Lock (7).
LLR44311_F.indd 4LLR44311_F.indd 4 3/4/11 12:51 PM3/4/11 12:51 PM

Page 5 of 27
Step 3
Install the Middle Side Panel (E) onto the
Back Panel (D) as shown so that the Cam
Screws (1) engage with the Cam Locks
(2). With a Phillips Screw Driver rotate
the cam lock 1/2 turn clockwise until
snug. DO NOT OVER TIGHTEN.
Step 4
Insert 4 each Cam Lock (2) in the holes
shown on the Fixed Shelf Panel (F).
When inserting the cam lock make sure
that the arrow is facing toward the cam
screw entry.
On the Support Panel (G) insert 4 each
Wood Dowel (6) in the position shown.
Tap lightly into place using a Rubber
Mallet or Hammer.
Step 5
Install the Fixed Shelf Panel (F) onto
the Middle Side Panel (E) so that the
2 each Cam Screws (1) located on the
Middle Side Panel (E) engage with the
Cam Locks (2) located on the Fixed Shelf
Panel (F). Using a Phillips Screw Driver
rotate the cam locks 1/2 turn clockwise
until snug. DO NOT OVER TIGHTEN.
Install the Support Panel (G) so that the
Wood Dowels (6) fit in securely in holes
provided in the Middle Side Panel (E).
LLR44311_F.indd 5LLR44311_F.indd 5 3/4/11 12:51 PM3/4/11 12:51 PM

Page 6 of 27
Step 6
With the Right Side Panel (C) laying on
a non-abrasive surface insert the 5 each
Cam Screws (1) in the position shown on
the drawing.
Insert the 3 each Cam Lock (2) in the
position shown on the drawing. When
inserting the cam lock, make sure the
arrow is facing toward the cam screw
entry.
Insert the 2 each Wood Dowel (6) in
the position shown in the drawing. Tap
securely into place using a Rubber Mallet
or Hammer
Insert the 2 each Adjustable Foot (14) in
the position shown in the drawing.
Step 7
With the Left Side Panel (B) laying on
a non-abrasive surface insert the 3 each
Cam Screws (1) in the position shown on
the drawing.
Insert the 3 each Cam Lock (2) in the
position shown on the drawing. When
inserting the cam lock, make sure the
arrow is facing toward the cam screw
entry.
Insert the 2 each Wood Dowel (6) in
the position shown in the drawing. Tap
securely into place with a Rubber Mallet
or Hammer
Insert the 2 each Adjustable Foot (14) in
the position shown in the drawing.
1
1
6
2
2
14
C
Right Side Panel
LLR44311_F.indd 6LLR44311_F.indd 6 3/4/11 12:51 PM3/4/11 12:51 PM

Page 7 of 27

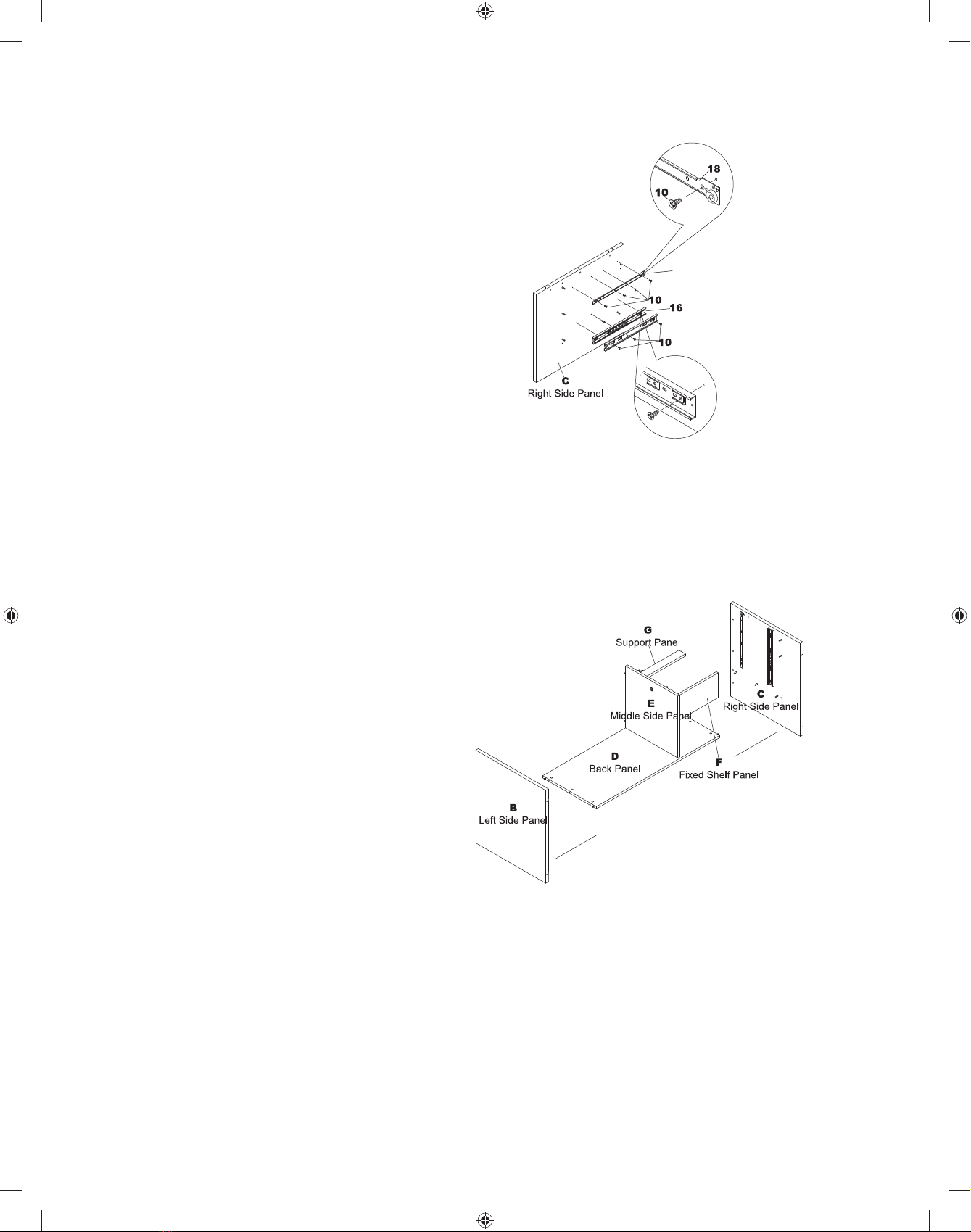

Step 8
On the Right Side Panel (C) install the
General Slide-Right (18) in the position
shown on the drawing. Using a Phillips
Screw Driver, secure into place with 4
each 4X10 Screw (10).
On the Right Side Panel (C) install the
Full Extension Slide (16) in the position
shown on the drawing. Secure in place
with 3 each 4X10 Screw (10).
Step 9
With the Back Panel (D) laying on a non-
abrasive surface, install the Right Side
Panel (C) so that the 3 each Cam Screws
on the Right Side Panel (C) engage with
the Cam Locks located on the Back Panel
(D). The Fixed Shelf Panel (F) should
be facing the bottom as the Adjustable
Foot (14) are on the Right Side Panel (C).
Additionally, the 2 Cam Locks located
on the Fixed Shelf Panel (F) will engage
with the Cam Screws located on the Right
Side Panel (C). Finally make sure that the
Wood Dowel (6) fit securely into holes
located on the Right Side Panel (C).
Attach the Left Side Panel (B) to the Back
Panel (D) so that the Cam Screws (1) on
the Left Side Panel (B) engage with Cam
Locks (2) located on the Back Panel (D).
Using a Phillips Screw Driver rotate the
cam locks 1/2 turn clockwise until snug.
BOTH LEFT AND RIGHT PANEL
LEGS SHOULD HAVE THE
ADJUSTABLE FOOT FACING THE
SAME WAY.
LLR44311_F.indd 7LLR44311_F.indd 7 3/4/11 12:51 PM3/4/11 12:51 PM

Page 8 of 27

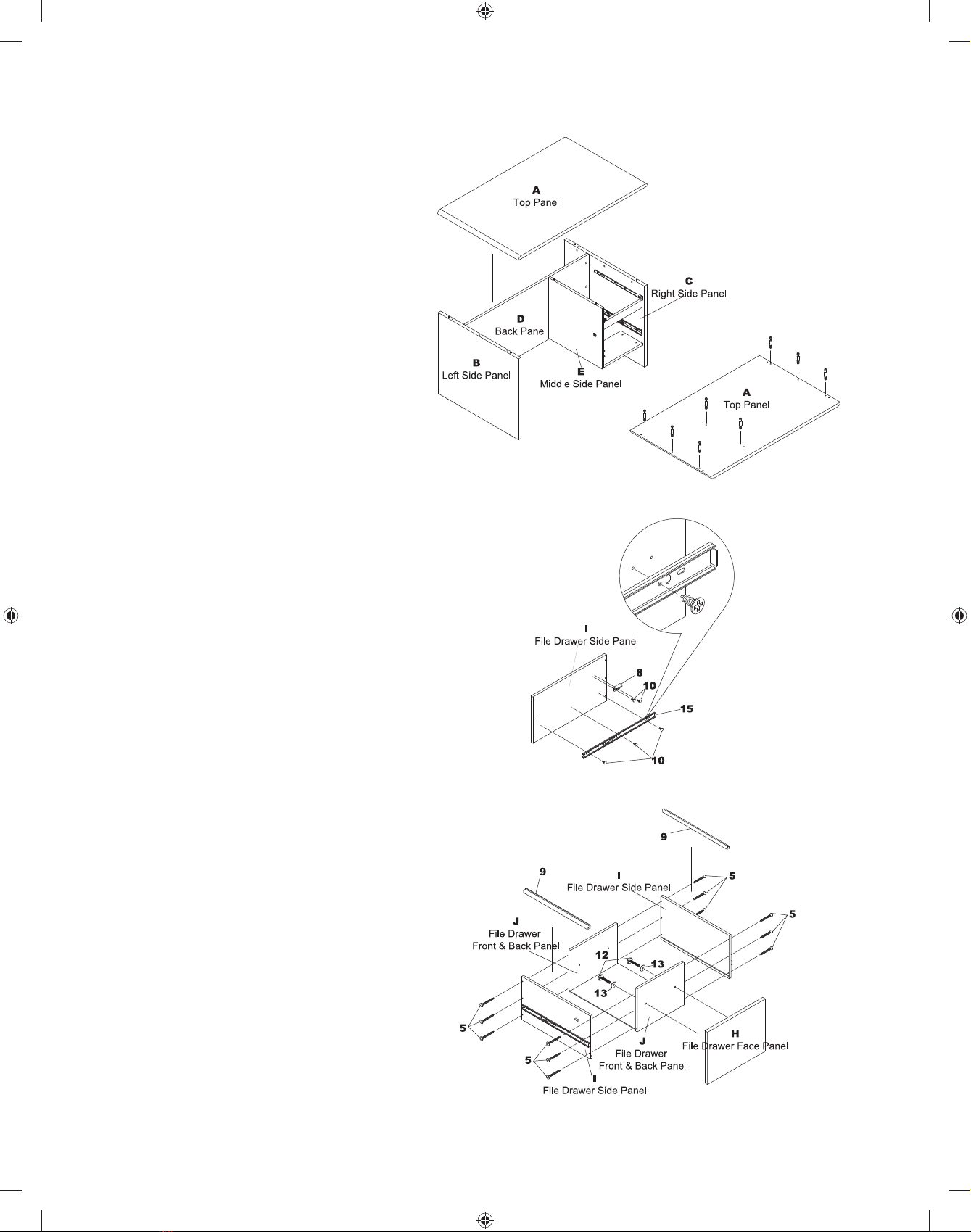

Step 10
With the Top Panel (A) laying on a
non-abrasive surface, insert 8 each Cam
Screws (1).
With the desk frame standing in its
upright position, place the Top Panel (A)
on the unit so that the Cam Screws (1)
engage with the Cam Locks (2). Using
a Phillips Screw Driver, rotate the cam
locks 1/2 clockwise turn until snug. DO
NOT OVERTIGHTEN.
Step 11
Attach the Full Extension Slide (15) to the
2 each File Drawer Side Panel (I) with 6
each 4X10 Screw (10).
Install the Lock Plate (8) on the left side
File Drawer Side Panel (I) with 2 each
4X10 Screws (10).
Step 12
Install the File Drawer Front and Back
Panel (J) by sliding the Drawer Bottom
Panel (N) into the groove on the bottom.
Using a Phillips Screw Driver, attach the
left and right side File Drawer Side Panel
(I) with 12 each 4x40 Screw (5). Make
sure that you have properly placed the
Drawer Bottom Panel (N) in the groove
provided.
Attach the File Drawer Face Panel (H) to
the front of the unit using 2 each 6X21
Bolt (12) and 2 each Washer (13) with a
Phillips Screw Driver.
LLR44311_F.indd 8LLR44311_F.indd 8 3/4/11 12:51 PM3/4/11 12:51 PM

Page 9 of 27
Step 13
Using a Phillips Screw Driver attach the
Left General Slide (19) and Right General
Slide (17) to the 2 each Box Drawer Side
Panels (L) with 6 each 4X10 Screws (10).
Note the hole location to be used on the
drawing for placement of General Slide.
Step 14
Attach the Box Drawer Front and Back
Panel (M) to the Bottom Panel (N)
making sure that the Bottom Panel (N)
fits securely into the groove located in the
Back Panel (M).
Attach the Box Drawer Side Panels (L)
with 8 each 4X40 Screws (5) to the Box
Drawer Front and Back Panel (M).
Attach the Box Drawer Face Panel (K) to
the Box Drawer Front Panel (M) with 2
each 6X21 Bolt (12) and Washer (13).
Insert the completed File Drawer from
step 12 into the Computer Desk as shown.
Insert the 2 each File Bar (21) in the
File Drawer as shown on the drawing.
Ensure that the lock mechanism functions
properly and adjust the Lock Plate (8) as
needed.
Insert the completed Box Drawer into the
Computer Desk as shown.
YOU HAVE SUCCESSFULLY COMPLETED THE ASSEMBLY OF THIS COMPUTER DESK.
THANK YOU FOR PURCHASING THIS PRODUCT!
LLR44311_F.indd 9LLR44311_F.indd 9 3/4/11 12:51 PM3/4/11 12:51 PM

Page 10 of 27
Instructions:
Veuillez nous faire parvenir un courriel à [e-mail] ou un fax à : 404-472-9063, s’il vous manque
des pièces ou que vous éprouvez d’autres inquiétudes.
Veuillez fournir l’information suivante :
1. Nom complet
2. Adresse physique – ne donnez pas votre boîte postale car nos livreurs ne peuvent pas livrer à
une boîte postale
3. Numéro de téléphone
4. Numéro de modèle
5. Numéro de pièce
6. # de facture
7. Date de l’achat
Note: Notre politique est de livrer toutes les demandes de pièces par la voie terrestre; prière de fournir le nom de votre transporteur
ainsi que votre numéro de compte si vos exigences sont d’avoir ces pièces livrées pendant la nuit/le lendemain. Des panneaux de
remplacement ne sont pas disponibles. Si des dommages sont survenus durant le transport, prière de retourner l’unité entière à
l’endroit de l’achat pour un crédit et un remplacement. La facture originale peut être exigée.
Avant de commencer:
Ouvrez, identifiez et comptez toutes les pièces avant de procéder à l’assemblage. Disposez les pièces
sur une surface non-abrasive telle un tapis ou une couverture. Vous aurez besoin des outils identifiés
ci-après:
1. Tournevis à tête Phillips
2. Tournevis à tête plate
3. Maillet de caoutchouc (recommandé)
4. Marteau
LLR44311_F.indd 10LLR44311_F.indd 10 3/4/11 12:51 PM3/4/11 12:51 PM

Page 11 of 27
1. Vis à came 21mcx 2. Verrou à came 21mcx 3. Capuchon de came 4mcx
4. Capuchon de came mince 3mcx 5. Vis 4 x 40 20mcx 6. Cheville de bois 14mcx
8. Plaque de serrure 1mc
11. Vis 3 x 18 4mcx 12. Boulon 6 x 21 21mcx
13. Rondelle 4mcx
9. Rail de suspension 2mcx
10. Vis 4 x 10 30mcx
14. Patin ajustable 4mcx
19/20. Glissière générale
de gauche 1mc
21. Barre de dossier 2mcx
15/16. Glissière pleine
extension 2mcx
17/18. Glissière générale
de droite 1mc
7. Verrou de tiroir 1mc
17
18 20
19
16
15
IDENTIFICATION DE LA QUINCAILLERIE
LLR44311_F.indd 11LLR44311_F.indd 11 3/4/11 12:51 PM3/4/11 12:51 PM

Page 12 of 27

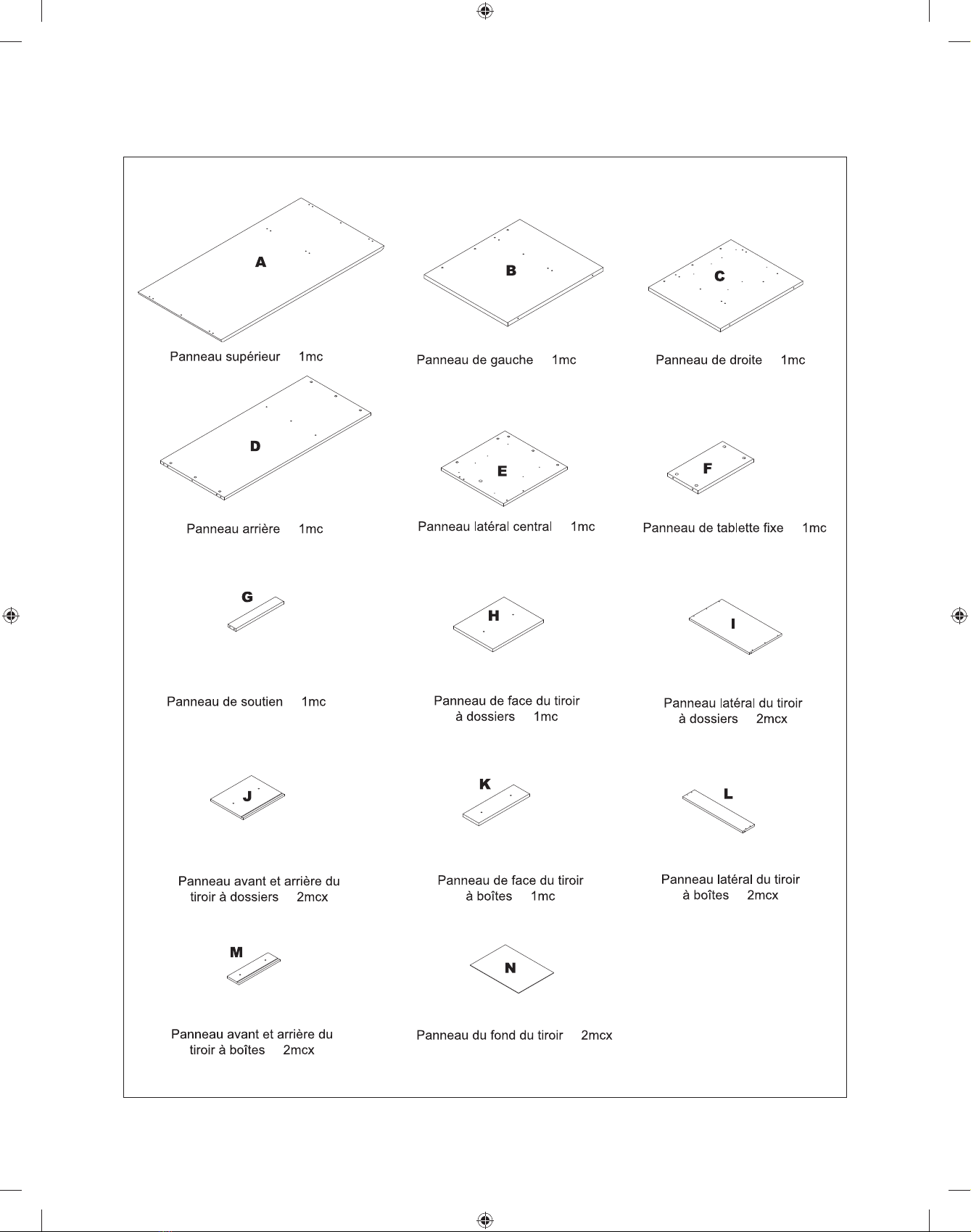

IDENTIFICATION DES PANNEAUX
LLR44311_F.indd 12LLR44311_F.indd 12 3/4/11 12:51 PM3/4/11 12:51 PM

Page 13 of 27
INSTRUCTIONS D’ASSEMBLAGE
Étape 1
Pendant que le panneau arrière (D) est
couché sur une surface de travail non-
abrasive, insérez 6 verrous à came (2)
dans les trous montrés. Assurez-vous que
la flèche est dirigée vers l’ouverture de la
vis de came lorsque vous insérez le verrou
à came.
À l’aide d’un tournevis à tête Phillips,
insérez 3 vis de cames (1) dans les trous
montrés.
Pendant que le panneau latéral central
(E) est couché sur une surface de travail
non-abrasive, insérez 5 verrous à came (2)
dans les trous montrés sur le dessin.
À l’aide d’un tournevis Phillips, insérez 2
vis de cames (1) dans les trous montrés.
Insérez 2 chevilles de bois dans les
trous montrés sur le dessin. Tapez-les
solidement en position à l’aide d’un
maillet de caoutchouc ou d’un marteau.
Étape 2
À l’aide d’un tournevis Phillips, installez
la glissière générale de gauche (20) sur
le panneau latéral central (E) et fixez en
place avec 3 vis 4X10 (10).
Installez la glissière pleine extension (16)
sur le panneau latéral central (E) dans la
position montrée sur le dessin. Fixez en
place avec 3 vis 4X10 (10).
Installez le verrou de tiroir (7) dans la
position montrée sur le dessin. Notez
bien que la position sur la plaque de
serrure doit faire face à la glissière pleine
extension (16). Fixez en place avec 4 vis
3X18 (11) comme montré.
Installez l’anneau en forme de “O”
comme indiqué sur le verrou du tiroir (7).
LLR44311_F.indd 13LLR44311_F.indd 13 3/4/11 12:51 PM3/4/11 12:51 PM

Page 14 of 27
Étape 3
Installez le panneau latéral central (E) sur
le panneau arrière (D) comme montré de
façon que les vis de cames (1) s’engagent
dans les verrous à came (2). À l’aide d’un
tournevis Phillips, tournez les verrous à
came 1/2 tour dans le sens horaire jusqu’à
ce qu’ils soient appuyés. NE SERREZ
PAS TROP FORT.
Étape 4
Installez 4 verrous à came (2) dans les
trous montrés sur le panneau de la tablette
fixe (F). Assurez-vous que la flèche est
dirigée vers l’ouverture de la vis de came
lorsque vous insérez le verrou à came.
Sur le panneau de soutien (G), insérez
4 chevilles de bois (6) dans la position
montrée. Tapez-les doucement en place en
utilisant un maillet de caoutchouc ou un
marteau.
Étape 5
Installez le panneau de la tablette fixe (F)
sur le panneau latéral central (E) de façon
que les 2 vis de cames (1) localisées sur
le panneau latéral central (E) s’engagent
dans les verrous à came (2) localisés
sur le panneau de la tablette fixe (F). À
l’aide d’un tournevis Phillips, tournez
les verrous à came 1/2 tour dans le sens
horaire jusqu’à ce qu’ils soient appuyés.
NE SERREZ PAS TROP FORT.
Installez le panneau de soutien (G)
de façon que les chevilles de bois (6)
s’insèrent solidement dans les trous
prévus dans le panneau latéral central (E).
LLR44311_F.indd 14LLR44311_F.indd 14 3/4/11 12:51 PM3/4/11 12:51 PM

Page 15 of 27
Étape 6
Pendant que le panneau de droite (C)
est couché sur une surface non-abrasive,
insérez les 5 vis (1) dans la position
montrée sur le dessin.
Insérez les 3 verrous à came (2) dans la
position montrée sur le dessin. Assurez-
vous que la flèche est dirigée vers
l’ouverture de la vis de came lorsque vous
insérez le verrou à came.
Insérez les 2 chevilles de bois (6) dans la
position montrée sur le dessin. Tapez-les
solidement en place en utilisant un maillet
de caoutchouc ou un marteau.
Insérez les 2 patins ajustables (14) dans la
position montrée sur le dessin.
Étape 7
Pendant que le panneau de gauche (B)
est couché sur une surface non-abrasive,
insérez les 3 vis de cames (1) dans la
position montrée sur le dessin.
Insérez les 3 verrous à came (2) dans la
position montrée sur le dessin. Assurez-
vous que la flèche est dirigée vers
l’ouverture de la vis de came lorsque vous
insérez le verrou à came.
Insérez les 2 chevilles de bois (6) dans la
position montrée sur le dessin. Tapez-les
solidement en place en utilisant un maillet
de caoutchouc ou un marteau.
Insérez les 2 patins ajustables (14) dans la
position montrée sur le dessin.
LLR44311_F.indd 15LLR44311_F.indd 15 3/4/11 12:51 PM3/4/11 12:51 PM

Page 16 of 27

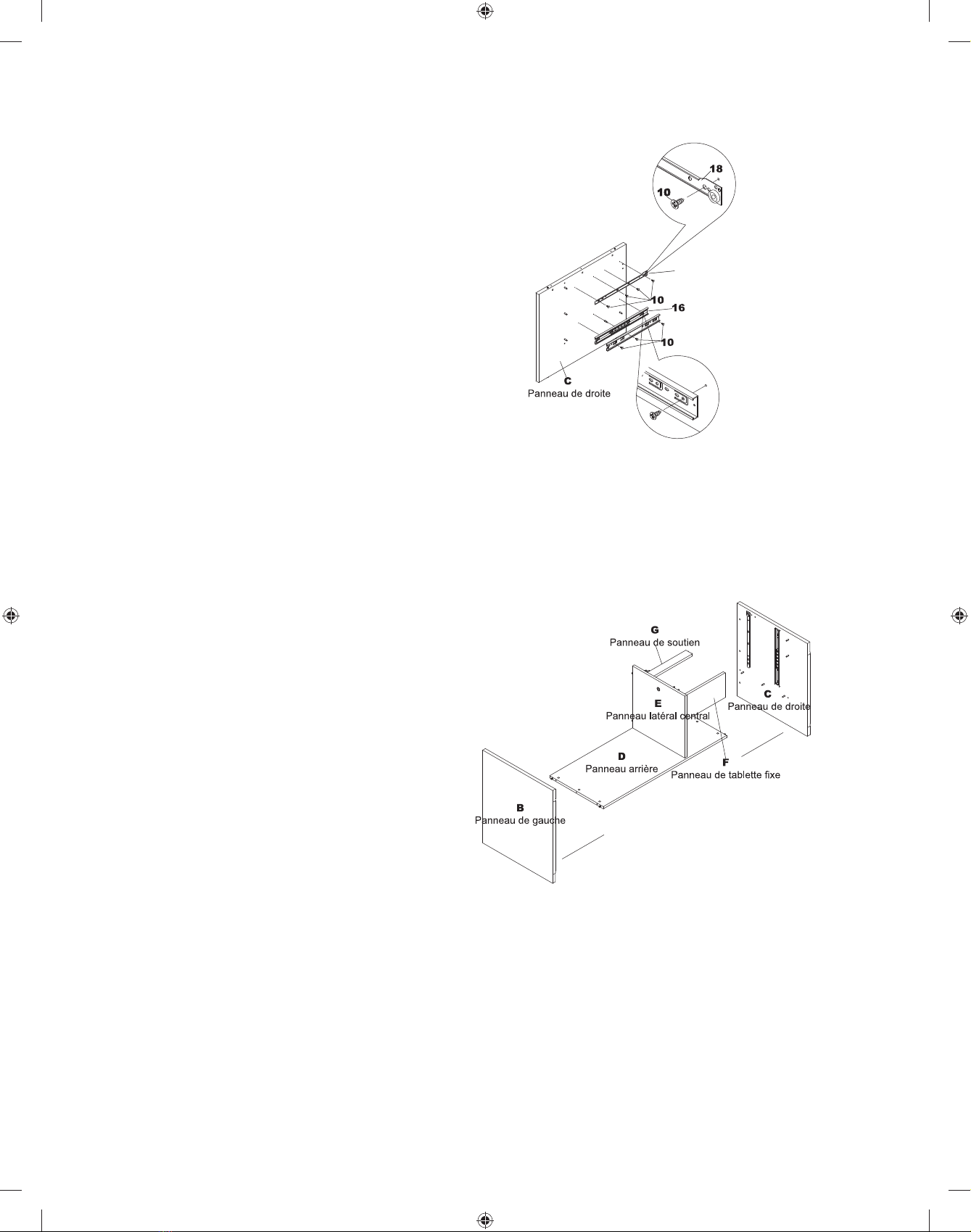

Étape 8
Sur le panneau de droite (C), installez la
glissière générale de droite (18) dans la
position montrée sur le dessin. À l’aide
d’un tournevis Phillips, fixez en place
avec 4 vis 4X10 (10).
Sur le panneau de droite (C), installez
la glissière pleine extension (16) dans la
position montrée sur le dessin. Fixez en
place avec 3 vis 4X10 (10).
Étape 9
Pendant que le panneau arrière (D) est
couché sur une surface non-abrasive,
Installez le panneau de droite (C) de façon
que les 3 vis de came sur le panneau de
droite (C) s’engagent dans les verrous à
came localisés sur le panneau arrière (D).
Le panneau de la tablette fixe (F) doit
faire face vers le bas lorsque les patins
ajustables (14) sont sur le panneau de
droite (C). En plus, les 2 verrous à came
localisés sur le panneau de la tablette fixe
(F) vont s’engager dans les vis de came
localisées sur le panneau de droite (C).
Finalement, assurez-vous que les chevilles
de bois (6) s’insèrent solidement dans les
trous localisés sur le panneau de droite (C).
Attachez le panneau de gauche (B) sur
le panneau arrière (C) de façon que les
vis de came (1) sur le panneau de gauche
(B) s’engagent dans les verrous à came
(2) localisés sur le panneau arrière (C).
À l’aide d’un tournevis Phillips, tournez
les verrous à came 1/2 tour dans le sens
horaire jusqu’à ce qu’ils soient appuyés.
LES PATINS AJUSTABLES
DEVRAIENT ÊTRE DIRIGÉS DANS
LA MÊME DIRECTION SUR LES
DEUX PATTES DES PANNEAUX DE
GAUCHE ET DE DROITE.
LLR44311_F.indd 16LLR44311_F.indd 16 3/4/11 12:51 PM3/4/11 12:51 PM

Page 17 of 27

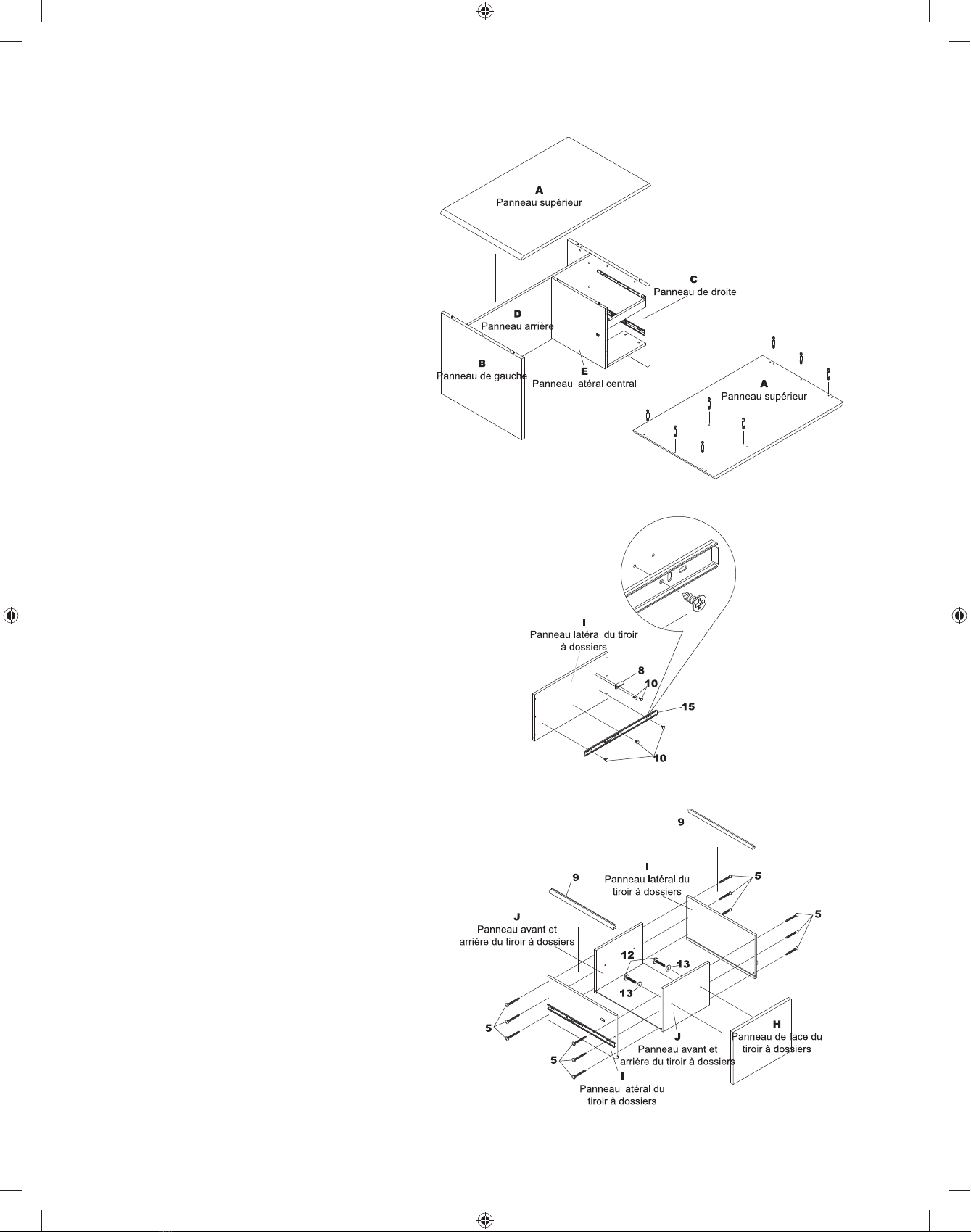

Étape 10
Pendant que le panneau supérieur (A)
est couché sur une surface non-abrasive,
insérez 8 vis de cames (1).
Pendant que le châssis du bureau est
debout dans sa position verticale, déposez
le panneau supérieur (A) sur l’unité de
façon que les vis de cames (1) s’engagent
dans les verrous à came (2). À l’aide d’un
tournevis Phillips, tournez les verrous à
came 1/2 tour dans le sens horaire jusqu’à
ce qu’ils soient appuyés. NE SERREZ
PAS TROP FORT.
Étape 11
Attachez la glissière pleine extension (15)
sur les 2 panneaux latéraux du gros tiroir
(I) avec 6 vis 4X10 (10).
Installez la plaque de serrure (8) sur le
panneau latéral de gauche du gros tiroir
(I) avec 2 4X10 (10).
Étape 12
Installez les panneaux avant et arrière du
tiroir à dossiers (J) en glissant le panneau
du fond du tiroir (N) dans les rainures sur
le fond.
À l’aide d’un tournevis Phillips, attachez
les 2 panneaux latéraux de gauche et
de droite du gros tiroir (I) avec chacun
12 vis 4x40 (5). Assurez-vous d’avoir
correctement installé le panneau du fond
du tiroir (N) dans les rainures prévues.
Attachez le panneau de face du gros tiroir
(H) à l’avant de l’unité avec 2 boulons
6x21 (12) et 2 rondelle (13) à l’aide d’un
tournevis Phillips.
LLR44311_F.indd 17LLR44311_F.indd 17 3/4/11 12:51 PM3/4/11 12:51 PM

Page 18 of 27

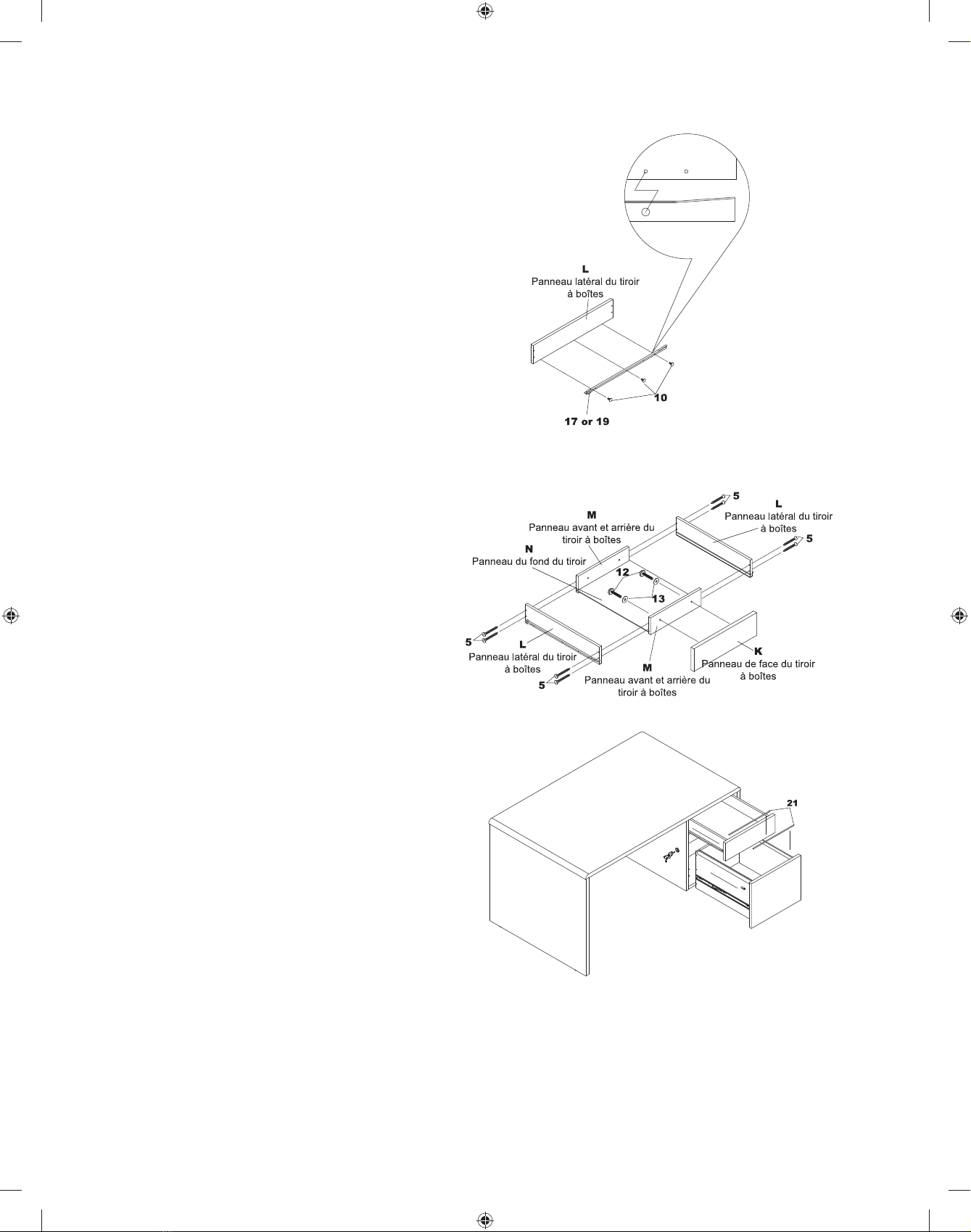

Étape 13
À l’aide d’un tournevis Phillips, attachez
la glissière générale de gauche (19) et la
glissière générale de droite (17) sur les 2
panneaux latéraux du tiroir à boîtes (L)
avec 6 vis 4x10 (10). Notez bien, sur le
dessin, l’emplacement du trou à utiliser
pour le positionnement de la glissière
générale.
Étape 14
Attachez le panneau avant et arrière du
tiroir à boîtes (M) sur le panneau du fond
(N) en vous assurant que le panneau du
fond (N) s’insère correctement dans la
rainure localisée sur le panneau arrière
(M).
Attachez les panneaux latéraux du tiroir
à boîtes (L) avec 8 vis 4x40 (5) sur les
panneaux avant et arrière (M) du tiroir à
boîtes.
Attachez le panneau de face (K) du tiroir
à boîtes sur le panneau avant du tiroir à
boîtes (M) avec 2 boulons 6X21 et deux
rondelles (13).
Insérez le tiroir à dossiers complété
de l’étape 12 comme montré dans le
bureau d’ordinateur. Insérez les 2 barres
de dossier (21) dans le tiroir à dossiers
comme montré sur le dessin. Assurez-
vous que le mécanisme de verrouillage
fonctionne correctement et ajustez si
nécessaire la plaque de serrure (8).
Insérez le tiroir à boîtes complété comme
montré dans le bureau d’ordinateur.
VOUS AVEZ COMPLÉTÉ AVEC SUCCÈS L’ASSEMBLAGE DE CE BUREAU
D’ORDINATEUR. MERCI D’AVOIR ACHETÉ CE PRODUIT!
LLR44311_F.indd 18LLR44311_F.indd 18 3/4/11 12:51 PM3/4/11 12:51 PM

Page 19 of 27
Instrucciones:
Si le faltan partes o tiene alguna pregunta, escriba un mensaje de correo electrónico a [e-mail] o
envíe un fax al 404-472-9063.
Recuerde incluir la siguiente información:
1. Nombre completo
2. Domicilio. No incluye apartado postal debido a que nuestros distribuidores no pueden hacer entregas a
un apartado postal.
3. Número telefónico
4. Número de modelo
5. Número de parte
6. No. de factura
7. Fecha de compra
Nota: Nuestra política establece enviar todas las partes solicitadas vía terrestre. Si sus requisitos incluyen tener estas partes con un
envío nocturno o al día siguiente, sírvase proporcionar su transportista asignado y número de cuenta.
No se cuenta con tableros de repuesto. Si la unidad sufrió algún daño durante el envío, regrésela completa a donde la adquirió para
que le reembolsen su pago y se la reemplacen. Se le podría solicitar su factura original.
Antes de iniciar:
Abra, identifique y cuente todas las partes antes del ensamble. Coloque todas las partes en una
superficie no abrasiva, como una alfombra o sábana. Necesitará las herramientas que se enumeran a
continuación:
1. Desarmador Phillips
2. Desarmador de cabeza plana
3. Martillo de goma (recomendado)
4. Martillo
LLR44311_F.indd 19LLR44311_F.indd 19 3/4/11 12:51 PM3/4/11 12:51 PM
