Lorell LLR44312 User manual

Printer Stand
Piédestal d’imprimante
Mesa para impresora
LLR44312
3446D_F V4.indd 13446D_F V4.indd 1 3/4/11 1:14 PM3/4/11 1:14 PM

Page 1 of 18
Instructions:
If you are missing parts or have other concerns, please email [e-mail] or fax: [phone].
Please provide the following information:
1. Full Name
2. Physical Address – do not include P.O. Box as our carriers cannot deliver to a P.O. Boxes
3. Phone Number
4. Model Number
5. Part Number
6. Invoice #
7. Date of Purchase
Note: Our policy is to send all parts requests normal ground transportation, if your requirements are to have these parts via
overnight/next day, please provide your designated carrier and account number. Replacement panels are not available. If damaged
has occurred during shipment, please return the entire unit to place of purchase for credit and replacement. Original Invoice may be
required.
Before you begin:
Open, identify and count all parts prior to assembly. Lay out the parts on a non-abrasive surface such
as carpet or blanket. You will need the tools identified below:
1. Phillips Head Screw Driver
2. Flat Head Screw Driver
3. Rubber Mallet (recommended)
3446D_F V4.indd 13446D_F V4.indd 1 3/4/11 1:14 PM3/4/11 1:14 PM

Page 2 of 18
HARDWARE IDENTIFICATION
3446D_F V4.indd 23446D_F V4.indd 2 3/4/11 1:14 PM3/4/11 1:14 PM

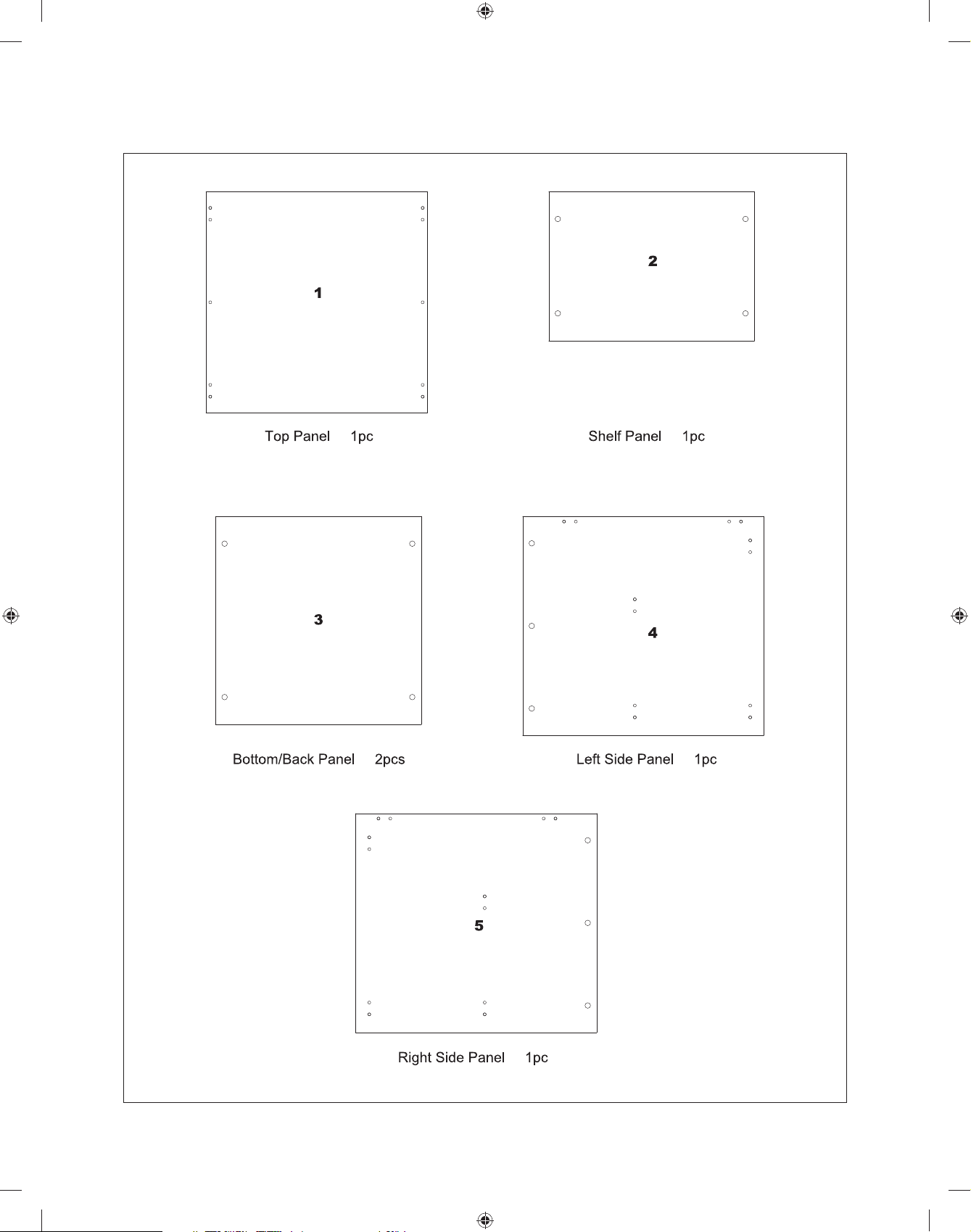

PANEL IDENTIFICATION
Page 3 of 18
3446D_F V4.indd 33446D_F V4.indd 3 3/4/11 1:14 PM3/4/11 1:14 PM

Page 4 of 18
Step 1
Lay Top Panel (1) on its top with the
pre-drilled holes facing up. Insert the 4
Wooden Dowels (C) in the outside hole
positions as shown are drawing. Tap into
place with Rubber Mallet.
Insert the 6 Large Cam Screws (B) into
the specified positions shown utilizing a
Phillips Head Screwdriver.
Step 2
Lay the Shelf Panel (2) with holes facing
up. Insert the 4 Large Cam Locks in the
holes specified. When inserting the cam
lock, make sure that the arrow is facing
the cam screw entry.
Step 3
Lay the Bottom and Back Panels (3), 1
each, with the holes facing up. Insert 4
Large Cam Locks (A) into each of panels
in the holes specified.
Step 4
With the holes facing up, insert 2 Large
Cam Locks (A) into the Left Side Panel (4).
Next, insert 6 Large Cam Screws (B) in the
holes specified.
Next insert 6 Wooden Dowels (C) in
the holes specified. Tap into place with
Rubber Mallet.
ASSEMBLY INSTRUCTIONS
3446D_F V4.indd 43446D_F V4.indd 4 3/4/11 1:14 PM3/4/11 1:14 PM

Page 5 of 18

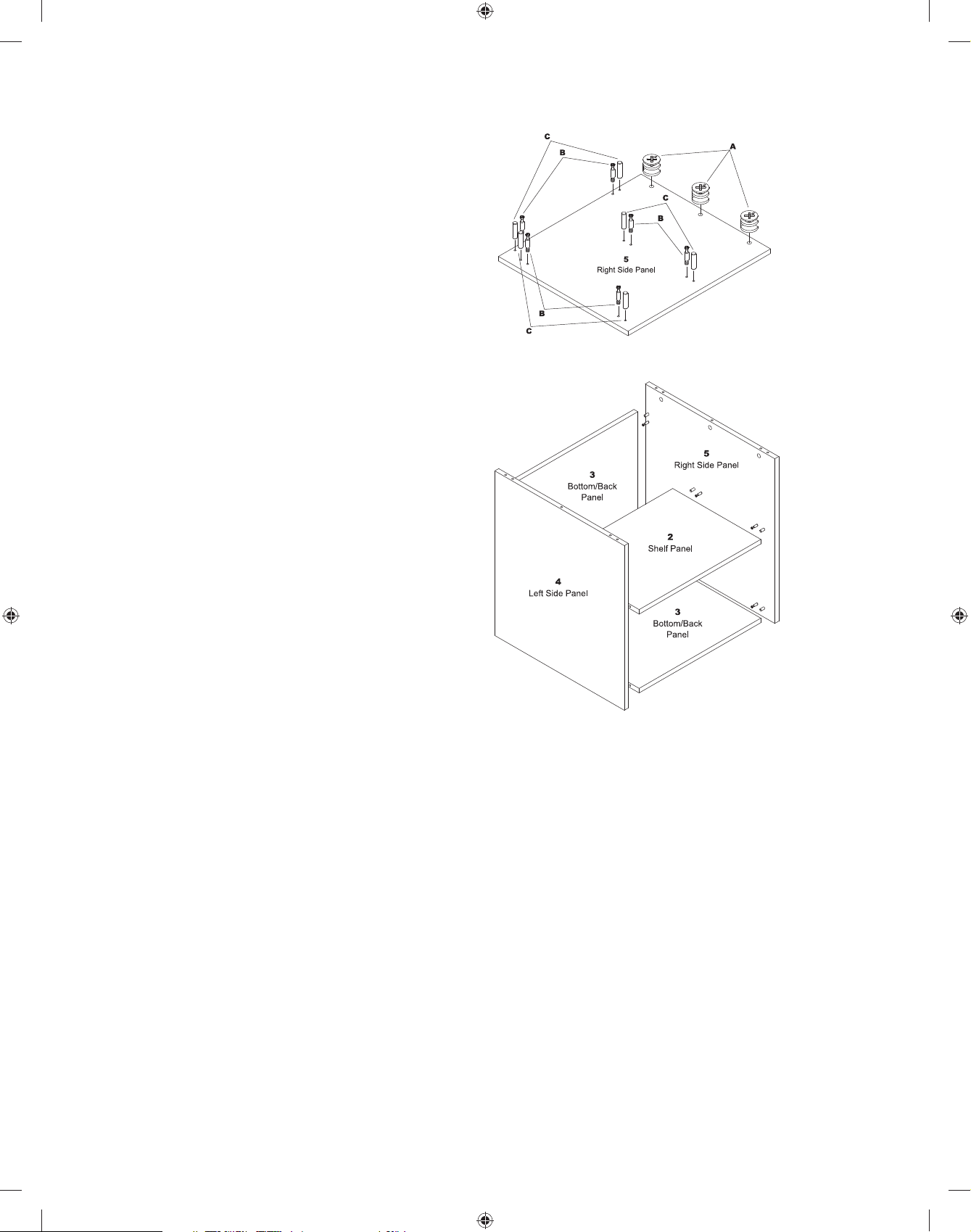

Step 5
Repeat Step 4 only utilizing the Right
Side Panel (5).
Step 6
With the Left Side Panel (4) laid with
the screws and posts facing up, insert the
Bottom Panel (3) in the position specified.
Using a Phillips Screw Driver rotate the 2
Cam Locks 1/2 turn clockwise until snug.
(DO NOT OVER TIGHTEN)
Next insert the Back Panel (3) in the
position specified. Using a Phillips Screw
Driver rotate the 2 Cam Locks 1/2 turn
clockwise until snug. (DO NOT OVER
TIGHTEN).
Next insert the Shelf Panel (2) in the
position specified. Using a Phillips Screw
Driver rotate the 2 Cam Locks 1/2 turn
clockwise until snug. (DO NOT OVER
TIGHTEN).
Next attach the Right Side Panel (5) in
the position specified. Make sure that all
Large Cam Screws and Wooden Dowels
fit firmly into position on the Bottom
Panel (3), Back Panel (3) and Shelf Panel
(2). Using a Phillips Screw Driver rotate
the 2 Cam Locks 1/2 turn clockwise until
snug. (DO NOT OVER TIGHTEN).
3446D_F V4.indd 53446D_F V4.indd 5 3/4/11 1:14 PM3/4/11 1:14 PM

Page 6 of 18
Step 7
Stand unit in upright position and attach
the Top Panel (1) into the holes specified.
Using a Phillips Screw Driver rotate the 2
Cam Locks 1/2 turn clockwise until snug.
(DO NOT OVER TIGHTEN).
Attach 6 Cam Lock Caps (E) to the Large
Cam Locks that secure the top to the unit.
Push or tap into place.
Turn unit over on the top and attach
the Adjustable Glides (D) in the holes
specified.
Turn unit back onto the Adjustable Glides
and you are now ready to utilize the
completed unit.
3446D_F V4.indd 63446D_F V4.indd 6 3/4/11 1:14 PM3/4/11 1:14 PM

Page 7 of 18
Instructions:
Veuillez nous faire parvenir un courriel à [e-mail] ou un fax à : 404-472-9063, s’il vous manque
des pièces ou que vous éprouvez d’autres inquiétudes.
Veuillez fournir l’information suivante :
1. Nom complet
2. Adresse physique – ne donnez pas votre boîte postale car nos livreurs ne peuvent pas livrer à une boîte
postale
3. Numéro de téléphone
4. Numéro de modèle
5. Numéro de pièce
6. # de facture
7. Date de l’achat
Note: Notre politique est de livrer toutes les demandes de pièces par la voie terrestre; prière de fournir le nom de votre transporteur
ainsi que votre numéro de compte si vos exigences sont d’avoir ces pièces livrées pendant la nuit/le lendemain. Des panneaux de
remplacement ne sont pas disponibles. Si des dommages sont survenus durant le transport, prière de retourner l’unité entière à
l’endroit de l’achat pour un crédit et un remplacement. La facture originale peut être exigée.
Avant de commencer:
Ouvrez, identifiez et comptez toutes les pièces avant de procéder à l’assemblage. Disposez les pièces sur une
surface non-abrasive telle un tapis ou une couverture. Vous aurez besoin des outils identifiés ci-après :
1. Tournevis à tête Phillips
2. Tournevis à tête plate
3. Maillet de caoutchouc (recommandé)
3446D_F V4.indd 73446D_F V4.indd 7 3/4/11 1:14 PM3/4/11 1:14 PM

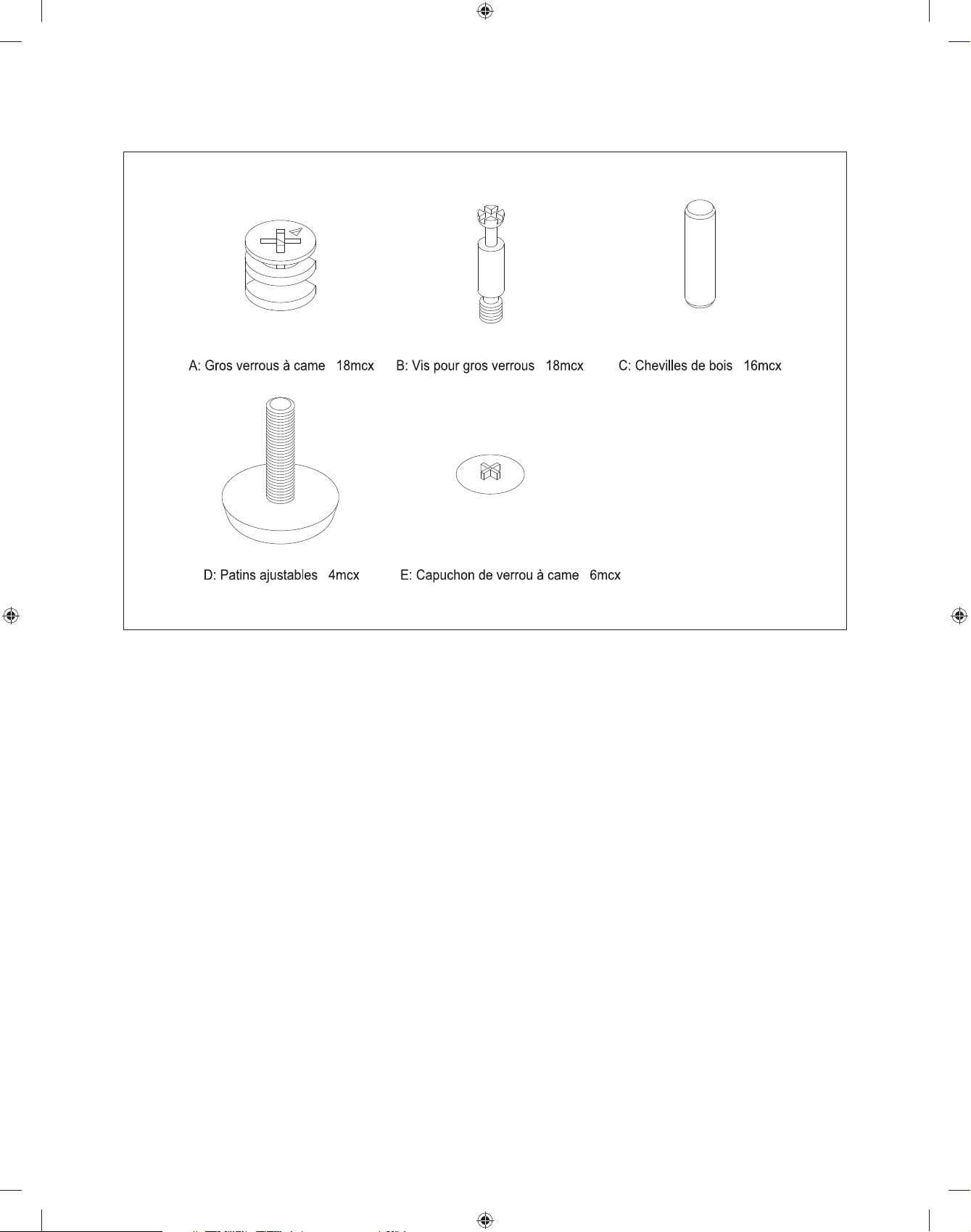

IDENTIFICATION DE LA QUINCAILLERIE
Page 8 of 18
3446D_F V4.indd 83446D_F V4.indd 8 3/4/11 1:14 PM3/4/11 1:14 PM

Page 9 of 18
IDENTIFICATION DES PANNEAUX
3446D_F V4.indd 93446D_F V4.indd 9 3/4/11 1:14 PM3/4/11 1:14 PM

Page 10 of 18

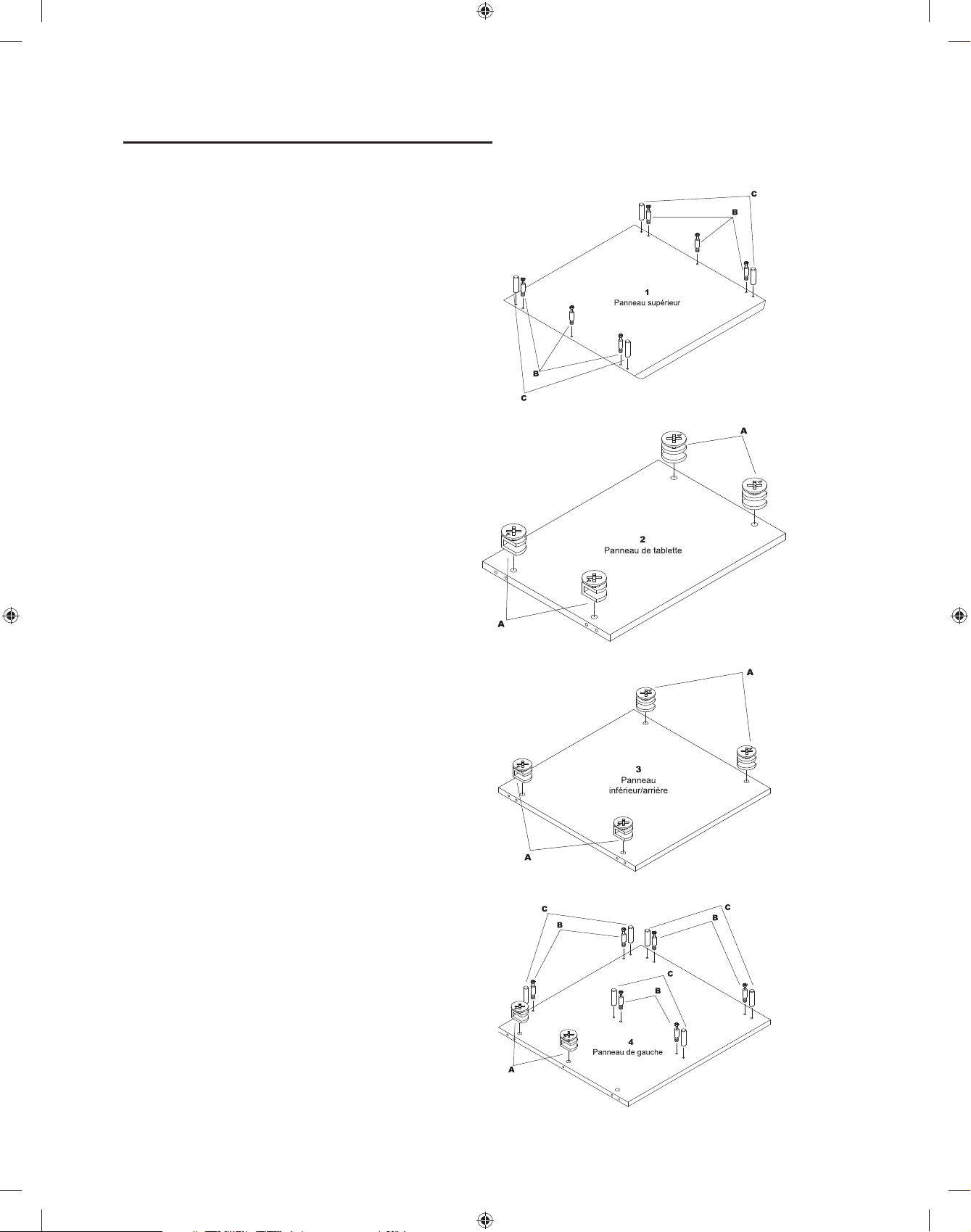

Étape 1
Déposez le panneau supérieur (1) sur sa
partie du dessus avec les trous pré-percés
dirigés vers le haut. Insérez les 4 chevilles
de bois (C) dans les positions des trous
extérieurs comme montré sur le dessin.
Tapez celles-ci en place à l’aide d’un
maillet de caoutchouc.
Insérez les 6 vis pour gros verrous (B)
dans les positions spécifiées comme
illustrées en utilisant un tournevis à tête
Phillips.
Étape 2
Déposez le panneau de tablette (2) avec
les trous dirigés vers le haut. Insérez
les 4 gros verrous à came dans les trous
spécifiés. Assurez-vous que la flèche est
dirigée vers l’ouverture de la vis à came
lorsque vous insérez le verrou à came.
Étape 3
Déposez les panneaux inférieur et arrière
(3), soit un de chaque, avec les trous
dirigés vers le haut. Insérez 4 gros verrous
à came (A) dans chacun des panneaux
dans les trous spécifiés.
Étape 4
Insérez 2 gros verrous à came (A) dans le
panneau latéral de gauche (4) pendant que
les trous sont dirigés vers le haut.
Ensuite, insérez 6 vis pour gros verrous
(B) dans les trous spécifiés.
Par la suite, insérez 6 chevilles de bois (C)
dans les trous spécifiés. Tapez celles-ci en
place à l’aide d’un maillet de caoutchouc.
INSTRUCTIONS D’ASSEMBLAGE
3446D_F V4.indd 103446D_F V4.indd 10 3/4/11 1:14 PM3/4/11 1:14 PM

Page 11 of 18
Étape 5
Répétez seulement l’étape 4 en utilisant le
panneau latéral de droite (5).
Étape 6
Pendant que le panneau latéral de gauche
(4) est couché avec les vis et les poteaux
dirigés vers le haut, insérez le panneau
inférieur (3) dans la position spécifiée.
À l’aide d’un tournevis Phillips, tournez
les 2 verrous à came 1/2 tour dans le sens
horaire jusqu’à ce qu’ils soient appuyés.
(NE SERREZ PAS TROP FORT)
Ensuite, insérez le panneau arrière (3)
dans la position indiquée. À l’aide d’un
tournevis Phillips, tournez les 2 verrous à
came 1/2 tour dans le sens horaire jusqu’à
ce qu’ils soient appuyés. (NE SERREZ
PAS TROP FORT)
Par la suite, insérez le panneau de tablette
(2) dans la position spécifiée. À l’aide
d’un tournevis Phillips, tournez les 2
verrous à came 1/2 tour dans le sens
horaire jusqu’à ce qu’ils soient appuyés.
(NE SERREZ PAS TROP FORT)
Ensuite, fixez le panneau latéral de droite
(5) dans la position spécifiée. Assurez-
vous que toutes les vis des gros verrous
et que toutes les chevilles de bois sont
solidement en place sur le panneau
inférieur (3), sur le panneau arrière (3)
et sur le panneau de tablette (2). À l’aide
d’un tournevis Phillips, tournez les 2
verrous à came 1/2 tour dans le sens
horaire jusqu’à ce qu’ils soient appuyés.
(NE SERREZ PAS TROP FORT)
3446D_F V4.indd 113446D_F V4.indd 11 3/4/11 1:14 PM3/4/11 1:14 PM

Page 12 of 18

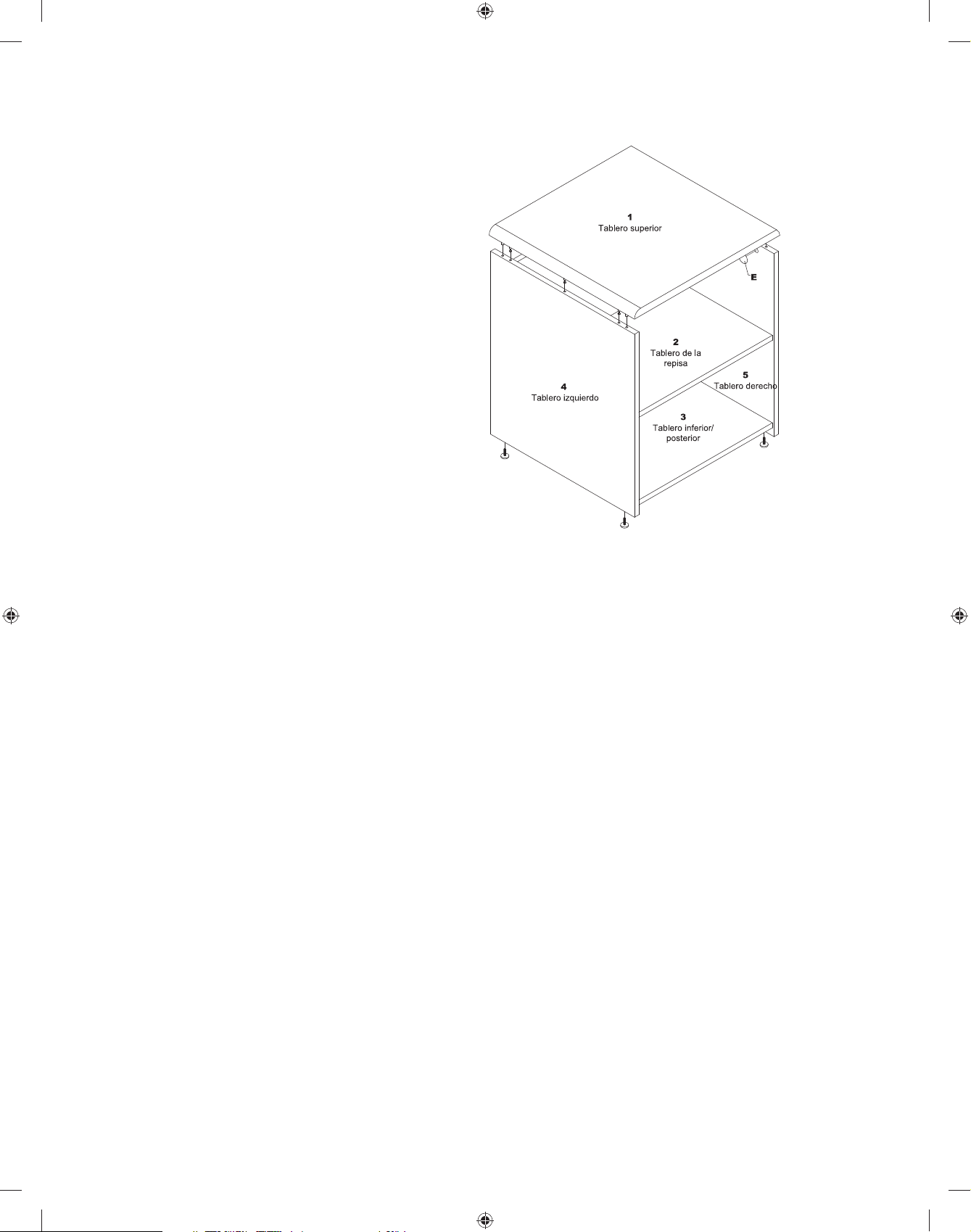

Étape 7
Soulevez l’unité dans sa position debout
et fixez le panneau supérieur (1) dans les
trous spécifiés. À l’aide d’un tournevis
Phillips, tournez les 2 verrous à came 1/2
tour dans le sens horaire jusqu’à ce qu’ils
soient appuyés. (NE SERREZ PAS TROP
FORT)
Insérez 6 capuchons (E) de verrou à came
sur les gros verrous à came qui retiennent
la partie supérieure sur l’unité. Poussez-
les ou tapez-les en place.
Renversez l’unité sur sa partie supérieure
et fixez les patins ajustables (D) dans les
trous spécifiés.
Retournez l’unité sur les patins ajustables
et vous pouvez maintenant utiliser l’unité
assemblée.
3446D_F V4.indd 123446D_F V4.indd 12 3/4/11 1:14 PM3/4/11 1:14 PM

Page 13 of 18
Instrucciones:
Si le faltan partes o tiene alguna pregunta, escriba un mensaje de correo electrónico a [e-mail] o
envíe un fax al 404-472-9063.
Recuerde incluir la siguiente información:
1. Nombre completo
2. Domicilio. No incluye apartado postal debido a que nuestros distribuidores no pueden hacer entregas a
un apartado postal.
3. Número telefónico
4. Número de modelo
5. Número de parte
6. No. de factura
7. Fecha de compra
Nota: Nuestra política establece enviar todas las partes solicitadas vía terrestre. Si sus requisitos incluyen tener estas partes con un
envío nocturno o al día siguiente, sírvase proporcionar su transportista asignado y número de cuenta.
No se cuenta con tableros de repuesto. Si la unidad sufrió algún daño durante el envío, regrésela completa a donde la adquirió para
que le reembolsen su pago y se la reemplacen. Se le podría solicitar su factura original.
Antes de iniciar:
Abra, identifique y cuente todas las partes antes del ensamble. Coloque todas las partes en una
superficie no abrasiva, como una alfombra o sábana. Necesitará las herramientas que se enumeran a
continuación:
1. Desarmador Phillips
2. Desarmador de cabeza plana
3. Martillo de goma (recomendado)
3446D_F V4.indd 133446D_F V4.indd 13 3/4/11 1:14 PM3/4/11 1:14 PM

Page 14 of 18
IDENTIFICACIÓN DE TORNILLERÍA Y ACCESORIOS
3446D_F V4.indd 143446D_F V4.indd 14 3/4/11 1:14 PM3/4/11 1:14 PM

Page 15 of 18

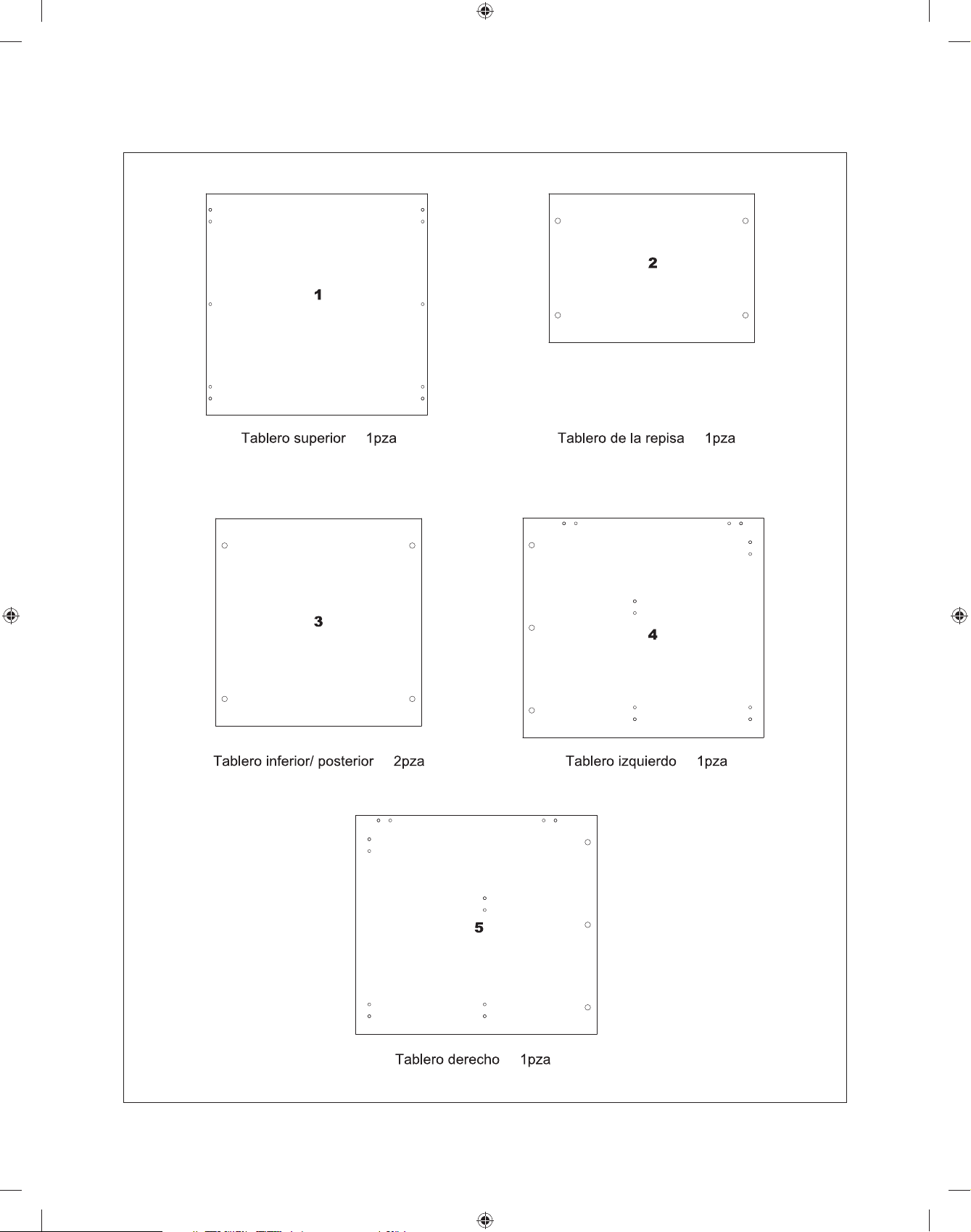

IDENTIFICACIÓN DE LOS TABLEROS
3446D_F V4.indd 153446D_F V4.indd 15 3/4/11 1:14 PM3/4/11 1:14 PM

Page 16 of 18
Paso 1
Coloque el Tablero superior (1) sobre
su parte superior con los orificios
previamente perforados hacia arriba.
Inserte 4 Clavijas de madera (C) en los
orificios del exterior como se muestra
en el dibujo. Asegure en su lugar con el
Martillo de goma.
Inserte los 6 Tornillos largo de sujeción
(B) en las posiciones especificadas como
se muestra utilizando un Desarmador
Phillips.
Paso 2
Coloque el Tablero de la repisa (2) con los
orificios hacia arriba. Inserte 4 Seguros de
ajuste largos en los orificios especificados.
Al insertar el seguro de ajuste, asegúrese
de que la flecha esté dirigida a la entrada
de los tornillos de sujeción.
Paso 3
Coloque los Tableros inferior y posterior
(3), por separado, con los orificios hacia
arriba. Inserte 4 Seguros de ajuste largos
(A) en cada uno de los tableros en los
orificios especificados.
Paso 4
Con los orificios hacia arriba, inserte 2
Seguros de ajuste largos (A) en el Tablero
izquierdo (4).
Después, inserte 6 Tornillos largo de
sujeción (B) en los orificios especificados.
Después, inserte 6 Clavija de maderas (C)
en los orificios especificados. Asegure en
su lugar con el Martillo de goma.
INSTRUCCIONES DE ENSAMBLE
3446D_F V4.indd 163446D_F V4.indd 16 3/4/11 1:14 PM3/4/11 1:14 PM

Page 17 of 18
Paso 5
Repita el Paso 4 utilizando ahora el
Tablero derecho (5).
Paso 6
Con el Tablero izquierdo (4) con los
tornillos y postes hacia arriba, inserte
el Tablero inferior (3) en la posición
especificada. Utilizando un Desarmador
Phillips, gire los 2 Seguros de ajuste
media vuelta en el sentido de las
manecillas del reloj hasta que ajusten.
(NO APRIETE DE MÁS)
Después, inserte el Tablero posterior (3)
en la posición especificada. Utilizando un
Desarmador Phillips, gire los 2 Seguros
de ajuste media vuelta en el sentido de
las manecillas del reloj hasta que ajusten.
(NO APRIETE DE MÁS)
Después, inserte el Tablero de la
repisa (2) en la posición especificada.
Utilizando un Desarmador Phillips, gire
los 2 Seguros de ajuste media vuelta en el
sentido de las manecillas del reloj hasta
que ajusten. (NO APRIETE DE MÁS)
Después, una el Tablero derecho (5) en
la posición especificada. Asegúrese de
que todos los Tornillos largos de sujeción
y las Clavijas de madera se ajusten
firmemente en su posición en el Tablero
inferior (3), posterior (3) y de la repisa
(2). Utilizando un Desarmador Phillips,
gire los 2 Seguros de ajuste media vuelta
en el sentido de las manecillas del reloj
hasta que ajusten. (NO APRIETE DE
MÁS)
3446D_F V4.indd 173446D_F V4.indd 17 3/4/11 1:14 PM3/4/11 1:14 PM

Page 18 of 18
Paso 7
Coloque la unidad en la posición vertical
y una el Tablero superior (1) en los
orificios especificados. Utilizando un
Desarmador Phillips, gire los 2 Seguros
de ajuste media vuelta en el sentido de
las manecillas del reloj hasta que ajusten.
(NO APRIETE DE MÁS)
Coloque las 6 Tapas de los Seguros (E) en
los Seguro de ajuste largos de la unidad.
Empuje o golpee ligeramente hasta
asegurarlos en su lugar.
Coloque la unidad sobre la parte superior
y una los Rieles ajustables (D) en los
orificios especificados.
Vuelva a colocar la unidad sobre los
Rieles ajustables y está listo para utilizar
la uindad ya ensamblada.
3446D_F V4.indd 183446D_F V4.indd 18 3/4/11 1:14 PM3/4/11 1:14 PM
