LUCCI Air AIRFUSION MARINER User manual

V1.0 –MUTI WS (09/2018)
LUCCI
AIRFUSION MARINER
CEILING FAN
INSTALLATION
OPERATION
MAINTENANCE
WARRANTY INFORMATION
CAUTION
READ INSTRUCTIONS CAREFULLY FOR SAFE
INSTALLATION AND FAN OPERATION.

Mariner Installation Instructions
2 | P a g e
CONTENTS
GB
Installation instruction manual .......................................................................................... 3
D
Installationsanleitung ........................................................................................................13
F
Guide d’installation............................................................................................................22
E
Manual de instrucciones de instalación.............................................................................31
I
Manuale delle istruzioni di installazione............................................................................40
NL
Installatiehandleiding.........................................................................................................49
EL
Εγχειρίδιο οδηγιών εγκατάστασης ....................................................................................58

Mariner Installation Instructions
3 | P a g e
THANK YOU FOR PURCHASING
Thank you for purchasing this quality Lucci product. To ensure correct function and safety, please read
all instructions before using the product and keep all instructions for future reference
SAFETY PRECAUTIONS
1. In Europe: This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have
been given supervision or instruction concerning the use of the appliance in a safe way and
understand the hazards involved. Cleaning and maintenance shall not be undertaken by children
without supervision.
2. In Australia: The appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning the use of the appliance by a person responsible for their
safety.
3. Children should be supervised to ensure that they do not play with the appliance.
4. An all-pole disconnection switch must be incorporated into the fixed wiring, in accordance with local
wiring rules.
IN AUSTRALIA
WARNING:
FOR SAFE USE OF THIS FAN AN ALL-POLE DISCONNECTION
MUST BE INCORPORATED INTO THE FIXED WIRING IN
ACCORDANCE WITH THE WIRING RULES.
As outline in clause 7.12.2 of AS/NZS 60335-1 for meeting the
minimum electrical safety of this standard.
Please note warranty will be void if installation is without a means
for an all-pole disconnection incorporated in the fixed wiring in

Mariner Installation Instructions
4 | P a g e
accordance with the wiring rules.
Example: If a fan is connected to a circuit that can be isolated via an
all-pole safety switch at the switchboard, then this is considered to
be an all-pole disconnection to the ceiling fan electrical circuit,
meeting the requirements of clause 7.12.2 ofAS/NZS 60335.1.
A single-pole switch on the active of the receiver input of remote
control must also be included in the wiring, and located the
same room as the ceiling fan.
5. Do not dispose of electrical appliances as unsorted municipal waste, use separate collection
facilities. Contact your local government for information regarding the collection systems available. If
electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the
ground water and get into the food chain, damaging your health and well-being.
6. The structure to which the fan is to be mounted must be capable of supporting a weight of 30kg.
7. The fan should be mounted so that the blades are at least 2.3 m above the floor in Europe or 2.1 m
above the floor in Australia.
8. This fan is suitable for indoor, alfresco and coastal areas where the fan is fully undercover with a
minimum of 1 walls. This fan is not waterproof. When installed in an alfresco or coastal area, the
ceiling fan must be positioned in a location protected from water, wind and dust. Exposure to these
elements will void the warranty. Mounting the fan in a situation where it is subject to water or moisture
is dangerous.
9. Only a licensed electrician should execute the installation.

Mariner Installation Instructions
5 | P a g e
BEFORE INSTALLATION

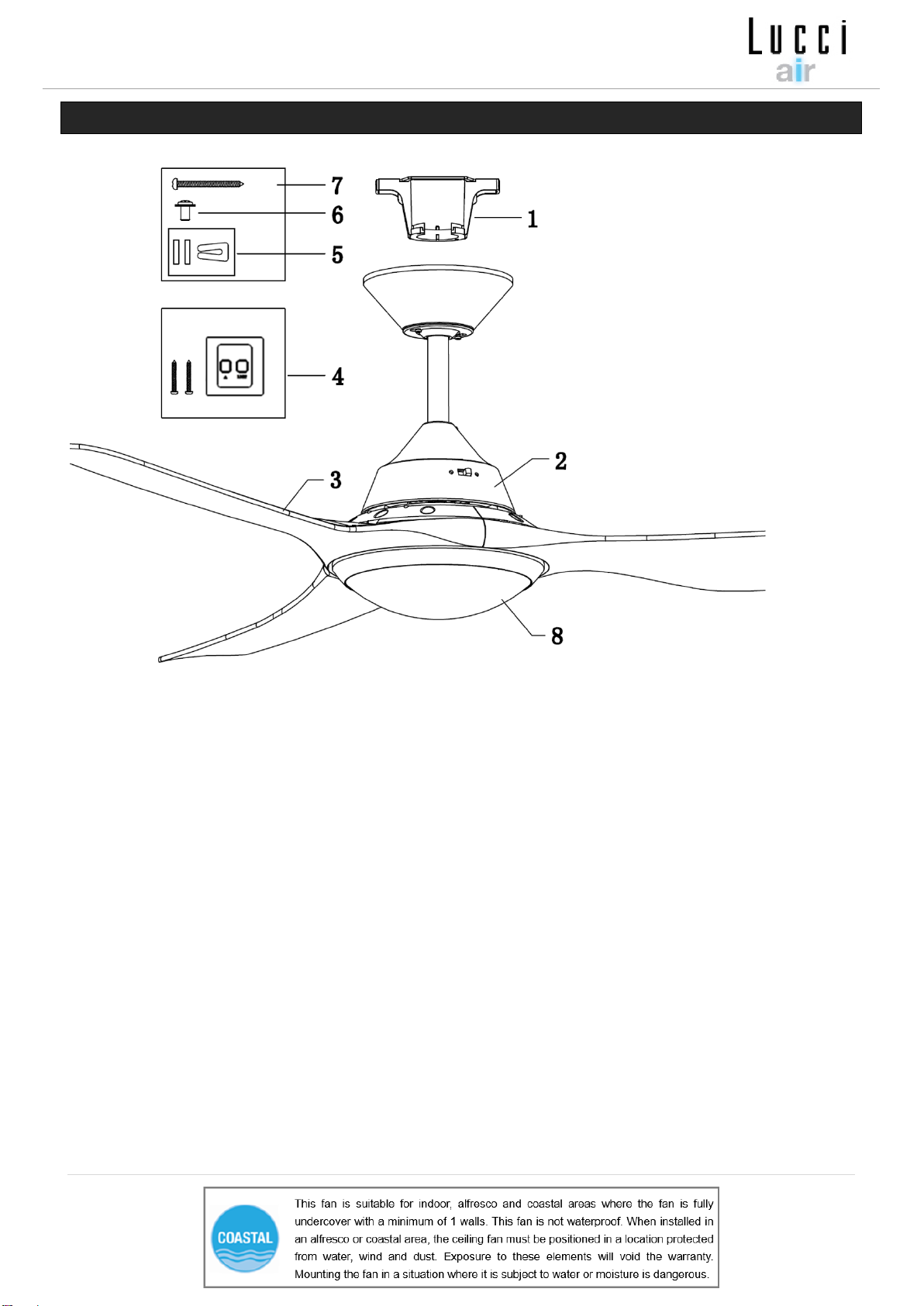

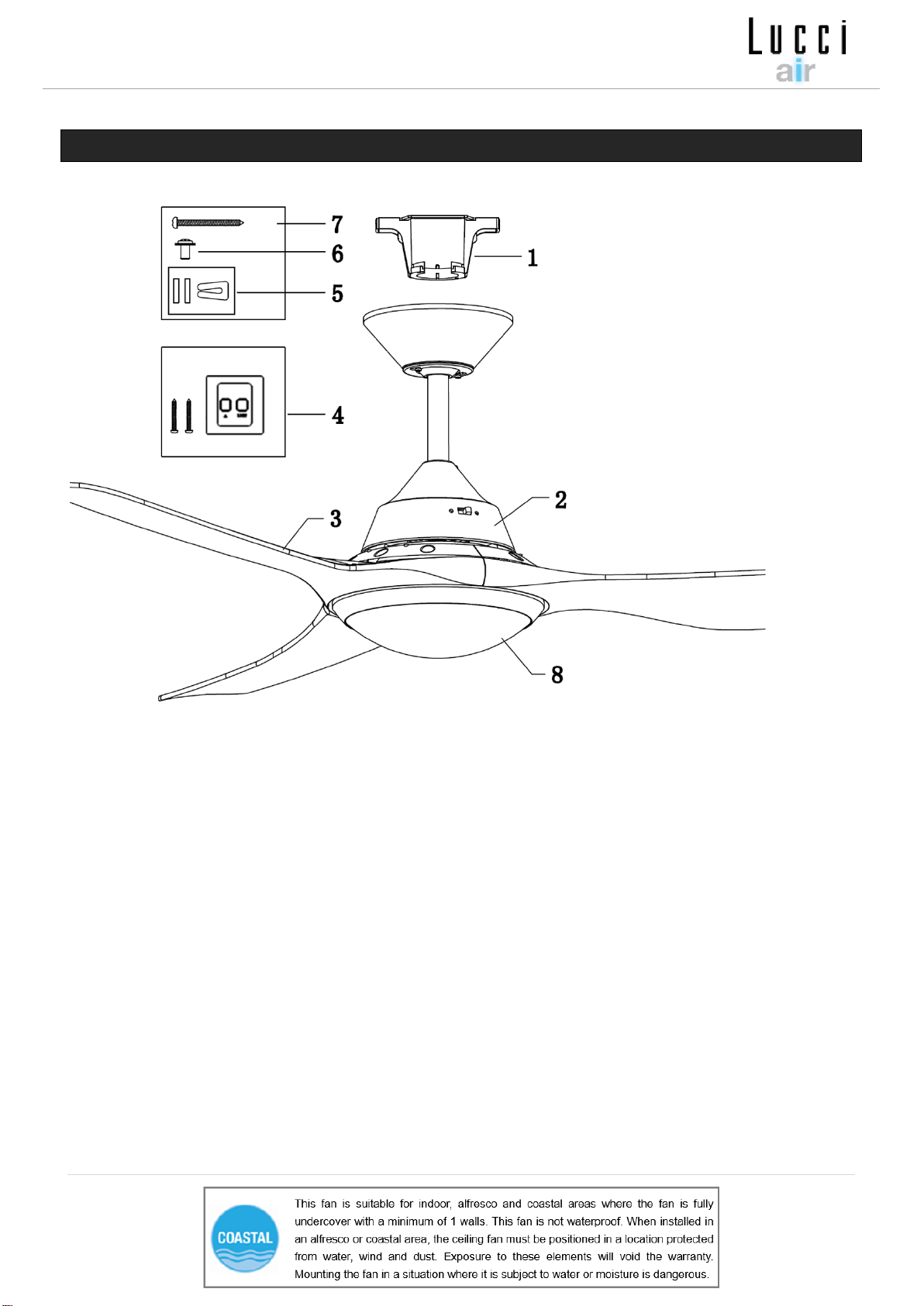

Unpack the fan and carefully identify the parts. Please refer to Fig 1.
FAN WITHOUT LIGHT
FAN WITH LED LIGHT
1.
Mounting bracket x 1
1.
Mounting bracket x 1
2.
Pre-assembled fan motor, down rod,
canopy
and bottom cover x 1
2.
Pre-assembled fan motor, down rod,
canopy
and bottom cover x 1
3.
Blades x 3
3.
Blades x 3
4.
Wall switch x 1 set
4.
Wall switch x 1 set
5.
Balancing kit x 1 set
5.
Balancing kit x 1 set
6.
Blade screws x 10
6.
Blade screws x 10
7.
Wooden screws for mounting bracket x 2
7.
Wooden screws for mounting bracket x 2
8.
Bottom cover x 1
8.
Light kit x 1
Fig. 1

Mariner Installation Instructions
6 | P a g e
INSTALLING THE MOUNTING BRACKET
The ceiling fan must be installed in a location so that the blades are a minimum 300mm spacing from
the tip of the blade to the nearest objects or walls.
Secure the hanging bracket to the ceiling joist or structure that is capable of carrying a load of at least
30kg, with the two long screws provided. Ensure at least 30mm of the screw is threaded into the
support.
NOTE: The bracket screws provided are for use with wooden structures only. For structures
other than wood, the appropriate screw type MUST be used.
Angled Ceiling Installation
This fan hanging system supports a maximum 18 degree angled ceiling
installation.
Fig. 2
Fig. 3

Mariner Installation Instructions
7 | P a g e
HANGING THE FAN
Lift the fan assembly onto the mounting bracket. Ensure the registration slot (A) of the hanger ball is
positioned on the stopper (B) of the mounting bracket (C) to prevent the fan from rotating when in
operation. (Fig.4)
BLADE INSTALLATION
Blade attachment
Secure the blade on the motor by using 3 screws to tighten it, ensuring they are tightened
simultaneously. (Take care not to over tighten as this can damage blades)
Once completed, repeat the process on the remaining blades.
Fig. 4
Fig. 5

Mariner Installation Instructions
8 | P a g e

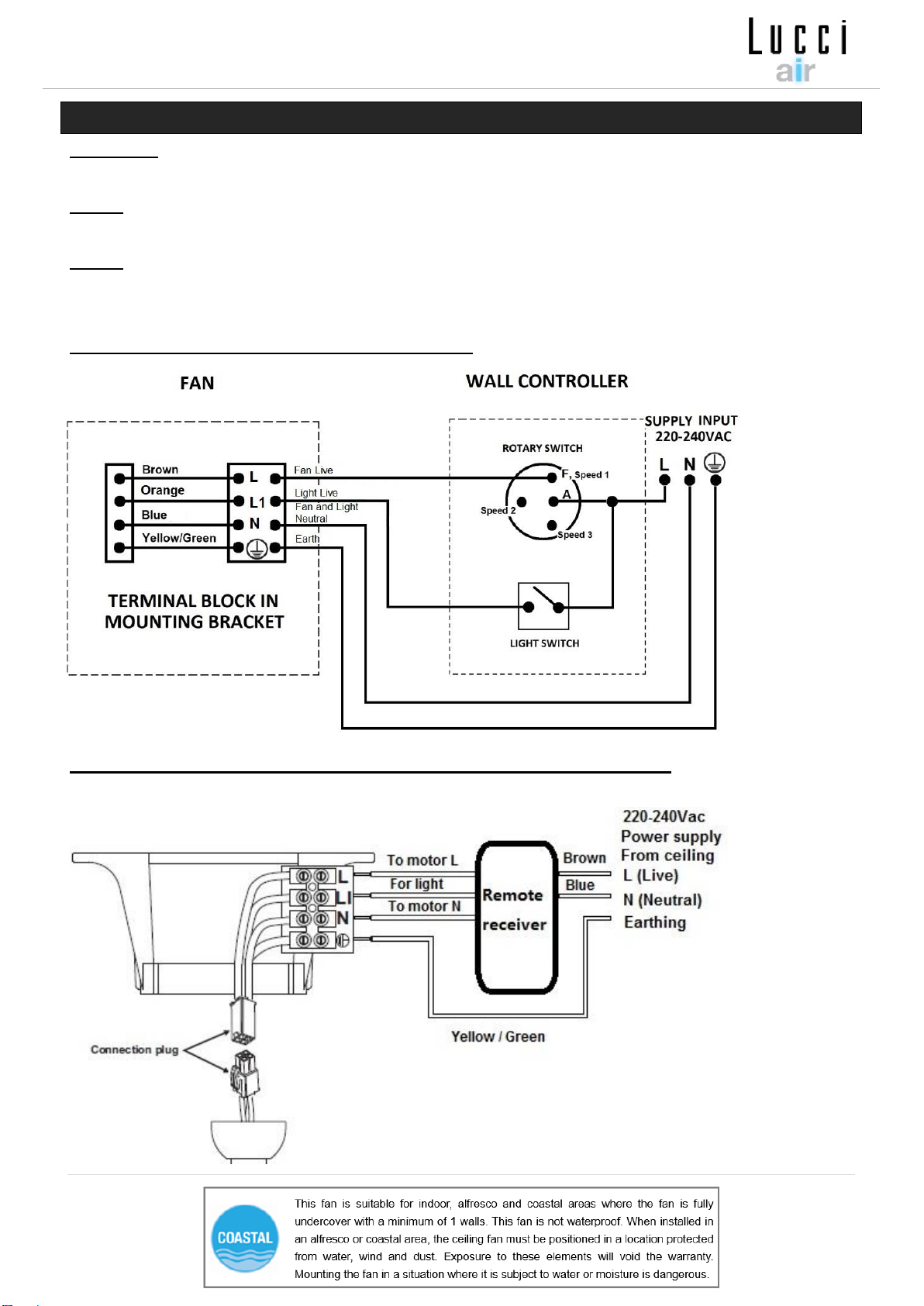

ELECTRICAL WIRING DIAGRAM
WARNING: FOR YOUR SAFETYALL ELECTRICAL CONNECTIONS MUST BE UNDERTAKEN BY A
LICENSED ELECTRICIAN.
NOTE: AN ADDITIONALALL POLE DISCONNECTION SWITCH MUST BE INCLUDED IN THE FIXED
WIRING.
NOTE: Wiring diagram includes the light kit wiring. The light wiring diagram and switch is
omitted when no light kit is used with the ceiling fan.
USE WITH WALL SWITCH WIRING DIAGRAM:
USE WITH REMOTE WIRING DIAGRAM: (REMOTE sold separately)
1/ Remote without plugs
Fig. 6
Fig. 7

Mariner Installation Instructions
9 | P a g e
2/ Remote with plugs
FINISHING THE INSTALLATION
After completing the electrical connection at the mounting bracket terminal block, connect the ceiling
fan wiring via the quick connector plug.
Cover the mounting bracket with the canopy. Ensure all electrical wiring is tucked inside the canopy
and that the wires are not damaged during this step. Secure the canopy to the hanger bracket using
the screws provided.
Fig. 9
Fig. 8

Mariner Installation Instructions
10 | P a g e
How to replace the LED driver (For models with light kit)
NOTE: Always turn Off the power at the mains switch before attempting to replace the LED driver.
Loosen the screw (A) to lift the top housing (B). Replace the LED driver by unplugging the connectors (C,
D). Reposition the top housing and secure it on the down rod by screw.
USING YOUR CEILING FAN
FAN WALL CONTROL
Turn on the power and check the operation of the fan.
• OFF Position – Fan off
• 3rd Position – Low fan speed
• 2nd Position – Medium fan speed
• 1st Position – High fan speed
Light Control
• Toggle Switch – On/off

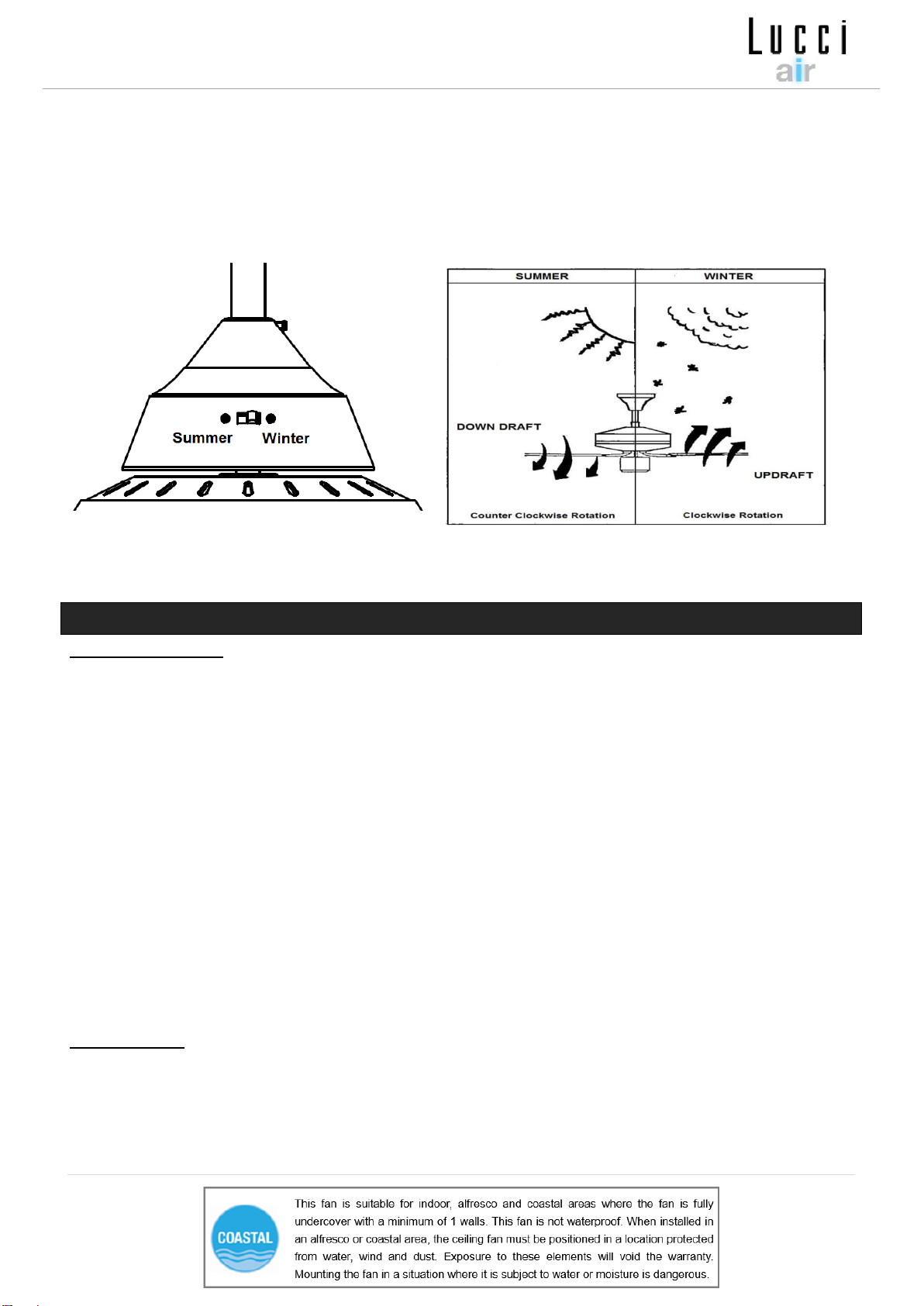

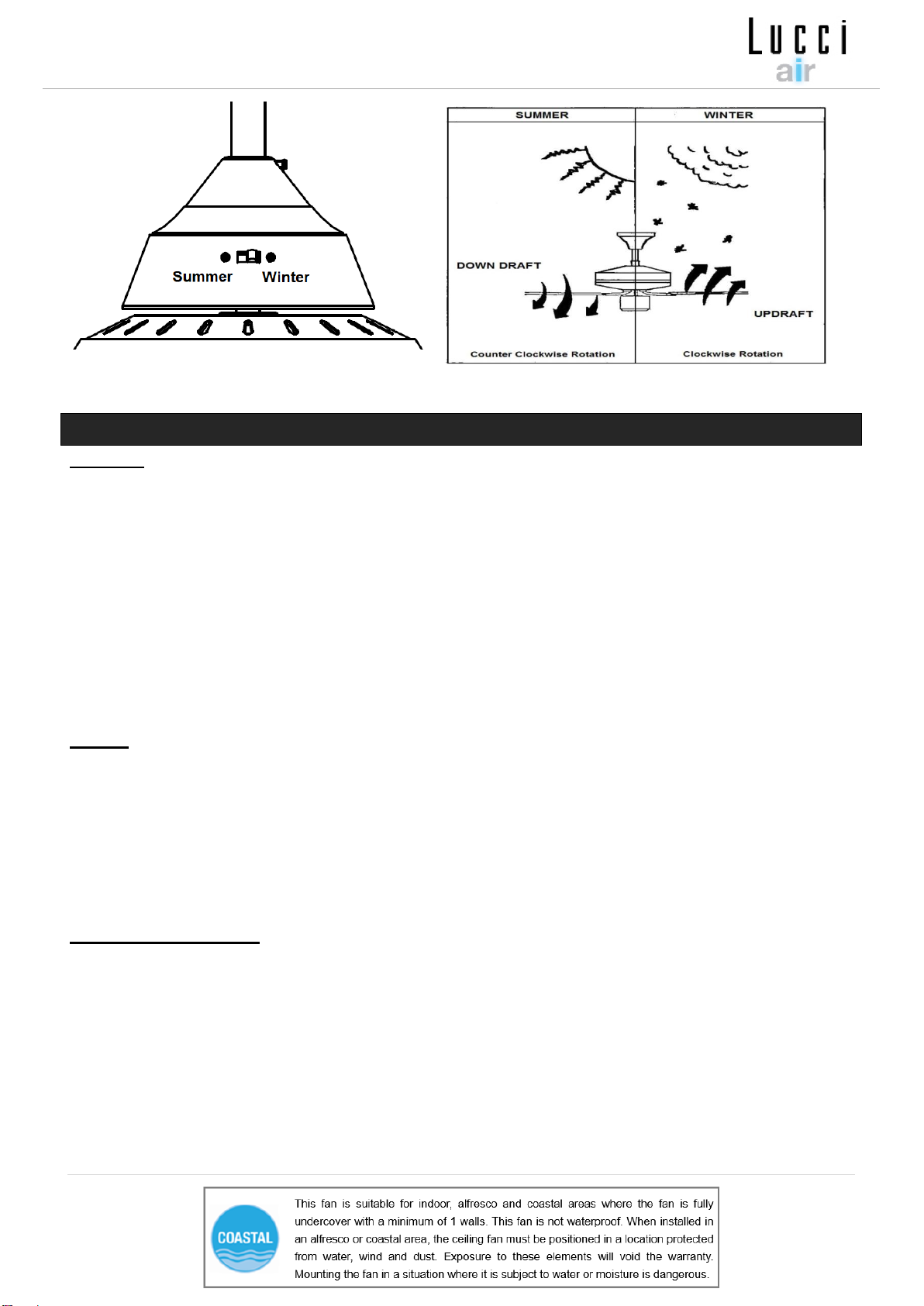

REVERSING SWITCH
Your ceiling fan can operate in either summer or winter mode.
REVERSE FUNCTION
Your ceiling fan can operate either in fan mode or reverse fan mode.
SUMMER Mode: The reverse switch should be in the “down” (SUMMER) position to rotate the fan in an
anticlockwise direction. The airflow will be directed downwards, for cooling in summer.
WINTER Mode: The reverse switch should be in the “up” (WINTER) position to rotate the fan in a
clockwise direction. The airflow will be directed upwards, for energy conservation in winter.
Fig. 10
Fig. 11

Mariner Installation Instructions
11 | P a g e
AFTER INSTALLATION
WOBBLE:
NOTE: ceiling fans tend to move during operation due to the fact that they are mounted on a rubber grommet. If the
fan was mounted rigidly to the ceiling it would cause excessive vibration. Movement of a few centimetres is quite
acceptable and DOES NOT suggest any problem.
TO REDUCE THE FAN WOBBLE: Please check that all screws which fix the mounting bracket and down rod are
secure.
BALANCING KIT: A balancing kit is provided to balance the ceiling fan on initial installation. Please refer to the
instruction on how to use the balancing kit. The balancing kit can be used to assist re-balancing should the ceiling
fan become un-balanced again. Store your balancing kit away after installation for future use if required.
NOISE:
When it is quiet (especially at night) you may hear occasional small noises. Slight power fluctuations and
frequency signals superimposed in the electricity for off-peak hot water control, may cause a change in
fan motor noise. This is normal. Please allow a 24-hour “breaking-in” period, most noises associated with
a new fan disappear during this time. All electric motors are audible to some extent. Please note that this
is not a product fault, and as such is not coverd under warranty.
CARE AND CLEANING:
Periodic cleaning of your ceiling fan is the only maintenance required. Use a soft brush or lint free
cloth to avoid scratching the paint finish. Please turn off electricity power when you do so.
Do not immerse your ceiling fan in the water. It could damage the motor or the blades and create the
possibility of an electrical shock.
Ensure that the fitting does not come in contact with any organic solvents or cleaners.
To clean the fan blade, wipe with only a damp clean cloth with NO organic solvents or cleaners.
The motor has a permanently lubricated ball bearing so there is no need to oil.
NOTE: Always turn OFF the power at the mains switch before attempting to clean your fan.
Fig. 12

Mariner Installation Instructions
12 | P a g e
Ceiling Fan model
Rated Voltage
Rated Power (motor)
Rated Power (lamp)
Mariner fan without light
220 - 240 VAC
75W
n/a
Mariner fan with light
220 - 240 VAC
75W
15W, LED, 3000K
IN AUSTRALIA / NEW ZEALAND –Please refer to the separated WARRANTY STATEMENT.
IN EUROPE –If you are a European customer please contact the retail outlet where the fan was
purchased for warranty service.
WARRANTY INFORMATION
TECHNICAL INFORMATION

Mariner Installation Instructions
13 | P a g e
WIR GRATULIEREN ZUM KAUF DIESES PRODUKTES
Wir gratulieren zum Kauf dieses Qualitätsproduktes von Lucci. Bitte lesen Sie die Sicherheitshinweise vollständig
und sorgfältig durch, um den ordnungsgemäßen und sicheren Einsatz des Gerätes zu gewährleisten.
SICHERHEITSMASSREGELN
Die nachfolgenden Informationen auf dieser Seite dienen dazu einen störungsfreien und vor allem
sicheren Betrieb Ihres neuen Deckenventilators sicher zu stellen.
1. Europa: Dieses Gerät darf von Kindern im Alter von 8 Jahren und älter und von Personen mit
verminderten körperlichen, sensorischen oder geistigen Fähigkeiten, oder Personen, die keine
Erfahrung mit dem Einsatz des Gerätes haben, betrieben werden, vorausgesetzt diese werden dabei
überwacht, oder diese wurden ordnungsgemäßüber den sicheren Einsatz des Gerätes unterrichten
und verstehen die Gefahren, die mit dem Betrieb des Gerätes verbunden sind. Reinigungs- und
Wartungsarbeiten dürfen nicht von Kindern ohne die Aufsicht eines Erwachsenen ausgeführt werden.
2. Kinder müssen in der Umgebung dieses Geräts stets beaufsichtigt werden, um sicherzustellen dass
diese nicht mit dem Gerät spielen.
3. Ein allpoliger Trennschalter muss in der Kabelfestinstallation gemäß den örtlich geltenden
Vorschriften für elektrische Installationen integriert werden.
4. Entsorgen Sie elektrische Geräte niemals im regulären Hausmüll, sondern geben Sie das
Gerät stets ordnungsgemäß bei einer Sammelstelle für elektronische Altgeräte ab. Bitte
treten Sie mit Ihrer örtlichen Verwaltung in Kontakt für ausführliche Informationen bezüglich
der Adressen der örtlichen Sammelstellen. Wenn elektronische Geräte in Mülldeponien oder
Landaufschüttungen entsorgt werden, können gefährliche Substanzen in das Grundwasser und
somit in den Lebensmittelkreislauf geraten und die Gesundheit gefährden, oder gar
Gesundheitsschäden verursachen.
5. Die tragende Struktur an der der Ventilator befestigt wird, muss mindestens ein Gewicht von 30kg
tragen können.
6. In Europa sollte der Ventilator so an der Decke befestigt werden, dass sich die Ventilatorflügel
mindestens 2,3m über dem Boden befinden, und in Australien sollten sich die Ventilatorflügel
mindestens ca. 2,1m über dem Boden befinden.
7. Dieser Ventilator ist nur für den Einsatz in geschlossenen Räumen geschaffen. Durch die Installation
an Orten wo der Ventilator Wasser oder Feuchtigkeit ausgesetzt würde, setzen Sie sich möglichen
Personenverletzungen oder anderen Gefahren aus, und die Garantie für das Gerät erlischt.
8. Die Installation des Gerätes sollte nur von einem qualifizierten und zugelassenen Elektriker
ausgeführt werden.

Mariner Installation Instructions
14 | P a g e
VOR DER INSTALLATION ZU BEACHTEN
Versandpackung enthalten sind. Bitte beachten Sie hierzu Abb. 1.
VENTILATOR OHNE LICHT
VENTILATOR MIT LED-LEUCHTE
1.
Deckenhalterung x 1
1.
Deckenhalterung x 1
2.
Vormontierter Motor, Haltestange,
Baldachin und
untere Abdeckung x 1
2.
Vormontierter Motor, Haltestange,
Baldachin und
untere Abdeckung x 1
3.
Flügel x 3
3.
Flügel x 3
4.
Wandschalter x 1 Satz
4.
Wandschalter x 1 Satz
5.
Auswuchtset x 1
5.
Auswuchtset x 1
6.
Flügelschrauben x 10
6.
Flügelschrauben x 10
7.
Holzschrauben für die Deckenhalterung x 2
7.
Holzschrauben für die Deckenhalterung x 2
8.
Untere Abdeckung x 1
8.
Leuchtenset x 1
Abb. 1

Mariner Installation Instructions
15 | P a g e
INSTALLATION DER DECKENHAL TERUNG
Der Deckenventilator muss an einem Ort installiert werden, wo die Flügelspitzen mindestens einen
Abstand von 30cm zum nächsten Gegenstand oder der Wand haben
Befestigen Sie die Halterung an einem sicheren Deckenträger oder einer strukturell äquivalenten
Stelle, die ein Gewicht von mindestens 30KG tragen kann, und verwenden Sie dazu die zwei
mitgelieferten Schrauben. Stellen Sie sicher, dass die Schraubengewinde mindestens 30mm in den
Untergrund eingedreht werden.
HINWEIS: Die für die Halterung mitgelieferten Schrauben sind nur für den Einsatz mit
Holzstrukturen geeignet. Für andere Materialien MÜSSEN entsprechend geeignete
Schraubentypen verwendet werden.
Installation an geneigten Decken
Dieses Ventilatorhalterungssystem ist nur für die Installation an
Decken mit einer Neigung von maximal 18 Grad geeignet.
Abb. 2
Abb. 3

Mariner Installation Instructions
16 | P a g e
AUFHÄNGUNG DES VENTILATORS
Setzen Sie die Ventilatoreinheit auf die Halterung auf. Stellen Sie sicher, dass die Führungsschlitze des
Kugelgelenks auf die Anschlagstifte der Halterung ausgerichtet sind, wodurch ein Verdrehen des
Ventiltors während des Betriebs verhindert wird. Abb.4)
INSTALLATION DER VENTILATORFLÜGEL
Befestigung der Ventilatorflügel
Fixieren Sie den Ventilatorflügel mithilfe von 3 Schrauben am Motor. Achten Sie darauf, beide Schrauben
gleichzeitig festzuziehen. (Überziehen Sie die Schrauben nicht, da dies die Ventilatorflügel beschädigen
könnte.)
Wenn Sie den Ventilatorflügel angebracht haben, wiederholen Sie den Vorgang mit den restlichen
Ventilatorflügeln.
Abb. 4
Abb. 5

Mariner Installation Instructions
17 | P a g e
ELEKTRISCHES SCHALTDIAGRAMM
WARNHINWEIS: IM INTERESSE IHRER PERSÖNLICHEN SICHERHEIT MÜSSEN ALLE
ELEKTRISCHEN ANSCHLÜSSE VON EINEM ZUGELASSENEN ELEKTRIKER AUSGEFÜHRT
WERDEN.
HINWEIS: EIN ZUSÄTZLICHER, ALLPOLIGER TRENNSCHATER MUSS IN DER INSTALLATION DER
WANDVERKABELUNG ENTHALTEN SEIN.
DER EINSATZ MIT FEST INSTALLIERTEM WANDSCHALTER - SCHALTDIAGRAMM:
DER EINSATZ MIT FERNBEDIENUNG - SCHALTDIAGRAMM: (FERNBEDIENUNG ist
getrennt erhältlich)
1/ Fernbedienung ohne Stecker
Abb. 6
Abb. 7

Mariner Installation Instructions
18 | P a g e
2/ Fernbedienung mit Stecker
ABSCHLUSS DER INSTALLATION
Nach Abschluss der elektrischen Anschlüsse am Kabelblock der Halterung schließen Sie die
Verkabelung des den Deckenventilator über den Verbindungsstecker an der Netzstromversorgung
an.
Decken Sie die Halterung mit der Abdeckung ab. Die Verkabelung befindet sich nun unter der
Abdeckung und Sie sollten darauf achten, dass diese in diesem Schritt nicht beschädigt wird. Sichern
Sie die Abdeckung an der Halterung der Deckenstange mittels der mitgelieferten Schrauben.
Abb. 9
Abb. 8

Mariner Installation Instructions
19 | P a g e
Auswechseln des LED-Treibers (für Modelle mit LED-Leuchte)
HINWEIS: Schalten Sie das Gerät immer mit dem Betriebsschalter aus, bevor Sie den LED-Treiber
auswechseln.
Lösen Sie die Schraube (A), um das obere Gehäuse (B) zu entfernen. Ziehen Sie die Anschlussstecker
(C, D) heraus, um den LED-Treiber zu ersetzen. Setzen Sie das obere Gehäuse wieder an seinen Platz
und schrauben Sie es an der Haltestange fest.
DER BETRIEB DES DECKENVENTILATORS
VENTILATOR WANDSTEUERUNG
Schalten Sie die Stromversorgung ein, und überprüfen Sie die
Funktion des Ventilators.
• AUS-Stellung –Ventilator ist ausgeschaltet
• 3. Einstellposition – niedrige Ventilatorgeschwindigkeit
• 2. Einstellposition – mittlere Ventilatorgeschwindigkeit
• 1. Einrastposition – hohe Ventilatorgeschwindigkeit
Lichtsteuerung
• Kippschalter – Ein/Aus
ROTATIONSRICHTUNG - UMSCHALTUNG
Ihr Deckenventilator kann sich in beide Richtungen drehen, abhängig davon, welche Drehrichtung Sie
einstellen.
Abb. 10
Abb. 11

Mariner Installation Instructions
20 | P a g e
SOMMER-Modus: Wenn sich der Umkehrschalter in der „unteren“ Einstellung (SOMMER) befindet, dann
dreht sich der Ventilator im Gegenuhrzeigersinn. Der Luftstrom bewegt sich in Abwärtsrichtung zur
Kühlung im Sommer.
WINTER-Modus: Wenn sich der Umkehrschalter in der „oberen“ Einstellung (WINTER) befindet, dann
dreht sich der Ventilator im Uhrzeigersinn. Der Luftstrom bewegt sich in Aufwärtsrichtung, um im Winter
Energie zu sparen.
NACH DER INSTALLATION
AUSSCHWENKEN:
Bitte beachten Sie: Da der Deckenventilator auf einer Gummitülle befestigt ist, kann es während des
Betriebs zu Ausschwenkungen kommen. Wäre der Ventilator jedoch zu fest an der Decke angebracht,
würde es zu übermäßigen Vibrationen führen. Das Ausschwenken des Ventilators um wenige
Zentimeter stellt kein Problem dar.
VERRINGERUNG DES AUSSCHWENKENS: Bitte stellen Sie sicher, dass alle die Halterung und die
Panelstange fixierenden Schrauben festgezogen sind.
BAUSATZ ZUM AUSWUCHTEN DES VENTILATORS: Dieser wird verwendet, um den Ventilator bei
der Erstinstallation auszuwuchten. Um mehr über seine Verwendung zu erfahren, befolgen Sie bitte die
Anweisungen. Der Bausatz kann ebenfalls zur erneuten Auswuchtung des Ventilators verwendet
werden. Bewahren Sie den Bausatz zum Auswuchten des Ventilators zum zukünftigen Gebrauch auf.
GERÄUSCHE:
Sie können gelegentlich Geräusche wahrnehmen, sobald es in Ihrer Umgebung ruhig ist (besonders
nachts). Geringfügige Leistungsschwankungen im Stromnetz sowie den Strom überlagernde
Frequenzsignale zur Warmwassersteuerung außerhalb der Stoßzeiten können die Geräusche des
Ventilatormotors beeinflussen.
Abb. 12
