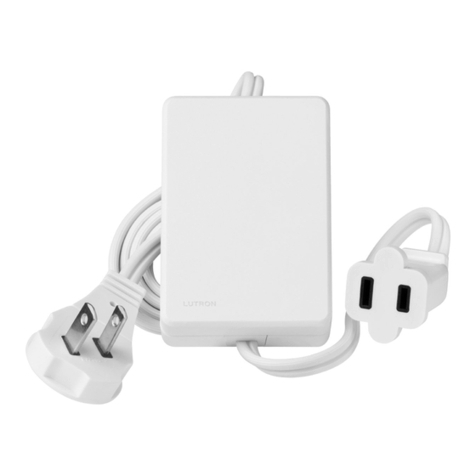

Lutron Electronics Maestro Wireless MRF2-3PD-1 User manual

Atenuador de enchufe halógeno/incandescente con receptor de radiofrecuencia
MRF2-3PD-1 120 V 50/60 Hz MRF2-3PD-3 120 V 50/ 60 Hz
Interruptor de enchufe electrónico con receptor de radiofrecuencia
MRF2-15APS-1 120 V 50/ 60 Hz MRF2-15APS-3 120 V 50/ 60 Hz
Notas importantes: Lea antes de instalar.
1. El modelo -3PD está diseñado para atenuar lámparas de mesa o de pie incandescentes, de bajo voltaje magnético o halógenas de tungsteno.
Este modelo puede ser configurado para conmutar una carga de bajo voltaje electrónica o fluorescente (compacta o no). Es posible que el 3PD
no funcione con focos de diodos. Siempre utilice un foco que se mantenga dentro de la especificación de potencia del fabricante de la lámpara.
2. El modelo -15APS está diseñado para conmutar hasta tres cargas de usos generales (artefactos lumínicos y no lumínicos, y electrodomésticos
a motor o transformador). Siempre utilice una carga que se mantenga dentro de la especificación de potencia del fabricante de la lámpara
y que cumpla con las especificaciones de la Tabla de especificaciones.
3. Debe funcionar en temperaturas que oscilen entre 0 °C y 40 °C (32 °F y 104 °F).
4. Los atenuadores pueden sentirse tibios al tacto durante su funcionamiento normal.
5. No utilizar si la potencia total es inferior a la carga mínima. Consulte la
Tabla de especificaciones.
6. No supere la especificación de carga máxima del atenuador o interruptor.
Consulte la Tabla de especificaciones.
7. NO utilice el atenuador para controlar lámparas de mesa con un atenuador
incorporado o lámparas sensibles al tacto. Para lámparas con interruptores
de 3 vías incorporados, el interruptor debe ser colocado en la posición de
encendido completo.
8. No pinte los atenuadores / interruptores ni los controladores inalámbricos.
9. Limpie con un paño suave y húmedo solamente. No use limpiadores químicos.
10. NO mezcle productos MRF y MRF2. NO son compatibles. Para obtener más
información, comuníquese con el Centro de Soporte Técnico de Lutron.
11. Pueden configurarse para funcionar juntos hasta 10 controles Maestro WirelessTM.
12. Es posible que lámparas fluorescentes compactas no funcionen correctamente con este control, a menos que se opere en función de interruptor.
13. A la hora de controlar las cargas conmutadas, por favor desenchufe todos los dispositivos antes de asociarlos o desasociarlos.
Halogen/Incandescent Plug-In Dimmer with Radio Frequency Receiver
MRF2-3PD-1 120 V 50/60 Hz MRF2-3PD-3 120 V 50/60 Hz
Electronic Plug-In Switch with Radio Frequency Receiver
MRF2-15APS-1 120 V 50/ 60 Hz MRF2-15APS-3 120 V 50/ 60 Hz
Important Notes: Please read before installing.
1. The -3PD is designed to dim incandescent, magnetic low-voltage, or tungsten halogen table or floor lamps. The -3PD can be configured to
switch a compact fluorescent, fluorescent, or electronic low-voltage load. The -3PD may not work with dioded light bulbs. Always use a light
bulb that remains within the lamp manufacturer’s wattage rating.
2. The -15APS is designed to switch up to three general purpose loads (lighting, non-lighting, motor-operated, or transformer supplied appliances).
Always use a load that remains within the lamp manufacture’s wattage rating and complies with the ratings in the Rating Chart.
3. Operate between 32 °F (0 °C) and 104 °F (40 °C).
4. Dimmers may feel warm to the touch during normal operation.
5. Do not use where total wattage is less than minimum load,
see Rating Chart.
6. Do not exceed maximum load rating of Dimmer or Switch,
see Rating Chart.
7. DO NOT use Dimmer to control table lamps with a built-in dimmer
or touch sensitive lamps. For lamps with built-in 3-way switches,
switch should be set to full on position.
8. Do not paint Dimmers/Switches or wireless controllers.
9. Clean with a soft damp cloth only. Do not use any chemical cleaners.
10. DO NOT mix MRF and MRF2 products.They are NOT compatible,
contact Lutron Technical Support for more information.
11. Up to 10 Maestro Wireless®controls can be configured to work together.
12. Compact fluorescent lamps may not operate properly with this control,
unless operated in switch mode.
13. When controlling switched loads please unplug all devices prior to
association or disassociation of any device.
Multiple Wireless Dimmer/Switch Applications
If multiple Maestro Wireless Dimmers/Switches are set up to the same Wireless Controller, they will perform as follows:
Pressing the On Button on the Wireless Controller will cause all Dimmers/Switches to turn on fully.•
Pressing the Off Button on the Wireless Controller will cause all Dimmers/Switches to turn off completely.•
Pressing the Raise Button on a Wireless Controller will cause the Dimmer to turn on and gradually increase the light level.•
Pressing the Lower Button on a Wireless Controller will cause the Dimmer to gradually decrease light level.•
WARNING - Entrapment Hazard - This device must not be used to control equipment that is not visible from every control location. It also must not be used
to control equipment that could create hazardous situations such as entrapment if operated accidentally. Examples of equipment that must not be controlled by
this device include (but are not limited to) motorized gates, garage doors, industrial doors, microwave ovens, heating pads, etc. It is the installer’s responsibility
to ensure that the equipment being controlled is visible from every control location and that only suitable equipment is connected to this device.
English
2
1
3
4Plug Module into Receptacle.
5Turn Module ON.
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
Made and printed in the U.S.A.
6/10 P/N 030-1312 Rev. A
030-1312
Rev. A
Wireless®
Dimmer
COOPERSBURG, PA 18036 USA
®
MRF2-3PD
Wireless®
LEDs
7
32
1
Status LEDs (1-7)
Indicate light level; glow softly as night light when
lamp is OFF.
Toggle Button
Press to toggle ON/ OFF; double-tap for full ON;
press and hold while ON for delayed long fade to OFF.
Raise Button
Press to brighten.
Lower Button
Press to dim.
COOPERSBURG, PA 18036 USA
®
MRF2-15APS-
Wireless®
Status LED
Indicates light status; glows softly
as night light when load is OFF.
Toggle Button
Press to toggle ON/ OFF.
Switch
Notes:
1. The Dimmer or Switch has a POLARIZED cord set and has a polarized plug (one blade is wider than the other).
2. The polarized plug is not intended to be mated with nonpolarized outlets (having both slots the same size).
3. A polarized outlet is intended to mate with a polarized plug in only one way (the longer slot mates with the wider blade).
WARNING: Shock hazard - Do not open, cut cord, or rewire device. Otherwise, death or serious injury could result.
For indoor use only. Keep out of reach of children
Connect the Dimmer or Switch
Place the Plug-In Dimmer Module or Switch Module in a
convenient and accessible location.
Turn Lamp ON and Unplug Lamp Cord from Receptacle.
Plug Lamp Cord into Module.
Installation
1
2
3
4
5
6
Enter Advanced Programing Mode (APM)
Tap Toggle Button to turn off load. Press and hold the Toggle
and Lower Buttons for 3 seconds, LED 1 will Flash.
Tap Raise Button multiple times until LED 7 begins to flash.
Press and hold Raise Button until LED’s 1 and 3 start to flash.
Tap Toggle Button once, pause 2 seconds, tap toggle button
once more. Note the LEDs that flash after 2nd tap, LEDs 1 & 7
(Dimmer mode - Default); LEDs 2 & 7 (Switch mode)
To change to Switch mode, tap the Raise Button once. LED’s 2
& 7 will flash and the module will be in Switch mode.
Press and hold Toggle Button for 6 seconds to save this setting
and exit advanced programing mode (APM).
NOTE: To change the module back to Dimmer mode, repeat steps
1-6 and select LEDs 1+7 (Dimmer mode) in Step 5.
NOTE: The Dimmer may be programmed to behave as a switch if desired.
Advanced Programming (Dimmer to Switch)
Rating Chart
Control Load Type Min. Load Max. Load
3PD-1
(120 V~)
or
3PD-3
(120 V~)
Halogen /
Incandescent 10 W 300 W
MLV 10 W/VA 200 W/
300 VA
CFL, Fluorescent,
ELV (Switching
Mode Only) 10 W 300 W
15APS-3
(120 V~)
or
15APS-1
(120 V~)
General purpose None 1/2 HP
15 A
I
H
Aplicaciones de instalaciones con múltiples atenuadores/interruptores inalámbricos.
Si hay múltiples atenuadores/interruptores Maestro Wireless configurados para el mismo controlador inalámbrico, funcionarán de la siguiente manera:
Presionar el botón de encendido en el controlador inalámbrico hará que todos los atenuadores/interruptores se enciendan completamente.•Presionar el botón de apagado en el controlador inalámbrico hará que todos los atenuadores/interruptores se apaguen completamente.•Presionar el botón de aumento en un controlador inalámbrico provocará que el atenuador se encienda y aumente gradualmente el nivel de luz.•Presionar el botón de disminución en un controlador inalámbrico provocará que el atenuador disminuya gradualmente su nivel de luz.•
ADVERTENCIA: riesgo de quedar atrapado. Este dispositivo no debe usarse para controlar equipos que no sean visibles desde todos los lugares de control.
Tampoco debe usarse para controlar equipos que puedan generar situaciones peligrosas, como atrapar a alguien si se opera accidentalmente. Como ejemplos
de equipos que no se deben operar con este dispositivo podemos mencionar (pero no se limitan a) portones motorizados, puertas de garaje, puertas industriales,
hornos de microondas, almohadillas de calentamiento entre otros. Es responsabilidad del instalador asegurar que el equipo que se controla sea visible desde todos
los lugares de control y que sólo se conecten equipos adecuados a este dispositivo.
Español
2
3
4Enchufe el modulo en el receptáculo.
5Encienda el modulo.
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, E.U.A.
Hecho e impreso en E.U.A.
6/10 P/N 030-1312 Rev. A
030-1312
Rev. A
WirelessTM
Atenuador
COOPERSBURG, PA 18036 USA
®
MRF2-3PD
Wireless®
LEDs
7
32
1
LED de estatus (1-7)
Indican el nivel de luz; brillan suavemente como luz
nocturna cuando la lámpara está APAGADA.
Botón interruptor
Presione para ENCENDER/APAGAR; pulse dos veces para
ENCENDER por completo; cuando está ENCENDIDO, presione
y sostenga para desvanecer lentamente hasta APAGAR.
Botón de aumentar
Presione para aumentar la intensidad.
Botón de disminución
Presione para atenuar.
COOPERSBURG, PA 18036 USA
®
MRF2-15APS-
Wireless®
LED de estatus
Indica el estatus de luz; brilla suavemente como
luz nocturna cuando la carga está APAGADA.
Botón interruptor
Presione para ENCENDER/APAGAR.
Interruptor
1
Notas:
1. El atenuador o interruptor tiene un cable POLARIZADO y un enchufe polarizado (una clavija es más ancha que la otra).
2. El enchufe polarizado no está diseñado para ser utilizado con tomacorrientes no polarizados (con dos ranuras del mismo tamaño).
3. Existe una sola forma de conectar el tomacorriente polarizado a un enchufe polarizado (la clavija más larga debe introducirse en la ranura más ancha).
ADVERTENCIA: riesgo de descarga eléctrica. No abra el dispositivo, no vuelva a cablearlo ni corte el cable. De lo contrario, se pueden ocasionar lesiones graves o la
muerte. Sólo para uso en interiores. Manténgase fuera del alcance de los niños.
Conecte el atenuador o interruptor
Ubique el módulo de enchufe del atenuador o del interruptor
en un lugar práctico y accesible.
Encienda la lámpara y desenchufe el cable de la lámpara
del receptáculo.
Enchufe el cable de la lámpara en el módulo.
Instalación
1
2
3
4
5
6
Entre al Modo de Programación Avanzada (APM)
Pulse el botón interruptor para apagar la carga. Mantenga
presionado el botón interruptor y el botón de disminución durante
3 segundos, el LED 1 parpadeará.
Presione el botón de aumentar múltiples veces hasta que el LED 7
comience a parpadear.
Mantenga presionado el botón de aumentar hasta que los LED 1 y
3 comiencen a parpadear.
Presione el botón interruptor una vez, pause 2 segundos, presione el botón
interruptor una vez más. Fíjese en cual de los LEDs parpadean después
de presionar la segunda vez, LEDs 1 y 2 (Modo de atenuador - de fabrica);
LEDs 2 y 7 (Modo de interruptor)
Para cambiar al modo interruptor, pulse el botón de aumento una
vez. Los LED 2 y 7 parpadearán e indicarán que el módulo está en
modo interruptor.
Mantenga presionado el botón interruptor durante 6 segundos
para guardar esta configuración y salga del modo de programación
avanzada (APM).
NOTA: para volver al modo atenuador, repita los pasos 1 al 6 y seleccione
los LED 1 y 7 (modo atenuador) en el paso 5.
NOTA: si lo desea, el atenuador puede estar programado para funcionar como un interruptor.
Programación avanzada (atenuador a interruptor)
Tabla de especificaciones
Control Tipo de carga Carga mín. Carga máx.
3PD-1
(120 V~)
ó
3PD-3
(120 V~)
Halógeno/
Incandescente 10 W 300 W
BVM 10 W / VA 200 W / 300 VA
CFL,
fluorescente,
BVE (modo de
conmutación
únicamente)
10 W 300 W
15APS-3
(120 V~)
ó
15APS-1
(120 V~)
Usos
generales Ninguno 1/2 HP 15 A
I
H
Gradateur enfichable pour ampoules halogènes/incandescentes avec récepteur radiofréquence
MRF2-3PD-1 120 V 50/ 60 Hz MRF2-3PD-3 120 V 50/ 60 Hz
Interrupteur électronique enfichable avec récepteur radiofréquence
MRF2-15APS-1 120 V 50/ 60 Hz MRF2-15APS-3 120 V 50/ 60 Hz
Remarques Importantes : Veuillez lire les directives avant l’installation.
1. Le modèle -3PD est conçu pour contrôler l’intensité de lampes de table ou sur pied à incandescence, à transformateur magnétique à basse
tension, ou à ampoules halogènes à filament de tungstène. Le modèle –3PD peut être réglé pour commuter les ampoules fluorescentes
compactes ou les ballasts électroniques pour charge à basse tension. Ce modèle pourrait ne pas fonctionner avec des ampoules à diodes.
Utilisez toujours une ampoule de puissance égale ou moindre que la puissance maximale admissible de la lampe.
2. Le modèle -15APS est conçu pour commuter de une à trois charges de type général (charges d’éclairage ou autre, appareils motorisés ou à
transformateur d’entrée). Utilisez toujours une charge de puissance égale ou moindre à la puissance maximale admissible de la lampe et/ou
selon les puissances nominales indiquées au Tableau de charge.
3. Faire fonctionner entre 0 °C (32 °F) et 40 °C (104 °F).
4. Les gradateurs peuvent être chauds au toucher lors de l’utilisation normale.
5. Ne pas utiliser là où la charge totale est en dessous de la charge
minimale requise (se référer au Tableau de charge).
6. Ne pas excéder la charge nominale du gradateur ou interrupteur
(se référer au Tableau de charge).
7. Ne PAS utiliser un gradateur pour commander une lampe de table avec un
gradateur intégré ou sensible au toucher. Pour les lampes avec un interrupteur
à 3-voies, celui-ci doit être réglé à la position de pleine intensité.
8. Ne pas peindre les gradateurs/interrupteurs ou les contrôleurs sans fil.
9. Nettoyer uniquement avec un linge doux et humide. N’utiliser aucun
nettoyant chimique.
10. Ne PAS assortir les produits MRF avec les produits MRF2. Ils ne sont PAS
compatibles. Pour plus d’information, communiquez avec le Centre
d’assistance technique de Lutron.
11. Jusqu’à dix (10) commandes Maestro WirelessTM peuvent être configurées pour fonctionner ensemble.
12. Les ampoules fluorescentes compactes peuvent ne pas fonctionner adéquatement avec cette commande, sauf si utilisé en mode interrupteur.
13. Pour contrôler des charges en mode interrupteur, veuillez débrancher tous les appareils avant d’effectuer leur association à la commande.
Installations de plusieurs gradateurs/interrupteurs sans fil
Si plusieurs gradateurs/interrupteurs Maestro Wireless sont assignés au même contrôleur sans fil, ils fonctionneront comme suit :
En appuyant sur le bouton Allumer (On) du contrôleur sans fil, tous les gradateurs/interrupteurs seront contrôlés à pleine intensité.•En appuyant sur le bouton éteindre (Off) du contrôleur sans fil, tous les gradateurs/interrupteurs seront contrôlés à l’extinction complète.•L’actionnement du bouton Augmenter du contrôleur sans fil allumera le gradateur (on) et le niveau d’éclairage augmentera graduellement.•L’actionnement du bouton Diminuer du contrôleur sans fil réduira graduellement le niveau d’éclairage.•
AVERTISSEMENT – Danger d’emprisonnement – Pour éviter les risques de piège, de graves lésions, ou le décès de personnes, ce dispositif ne doit pas être
utilisé pour contrôler des équipements qui ne sont pas visibles à partir de tous les emplacements de contrôle ou pouvant créer des situations dangereuses ou des
pièges si actionnés accidentellement. Les exemples d’équipements qui ne doivent pas être contrôlés par ce dispositif incluent (sans y être limité) les barrières
motorisées, les portes de garage, les portes industrielles, les fours à micro-onde, les coussins chauffants etc. Il est de la responsabilité de l’installateur de
s’assurer que l’équipement contrôlé est visible à partir de tout emplacement et que seuls des équipements appropriés sont connectés à ce dispositif.
Français
2
3
4Brancher le module dans la prise.
5Appuyer sur le bouton de commutation du module pour
allumer la lampe.
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
Réalisé et imprimé aux États-Unis
6/10 N/P 030-1312 Rév. A
030-1312
Rév. A
WirelessTM
Gradateur
COOPERSBURG, PA 18036 USA
®
MRF2-3PD
Wireless®
LEDs
7
32
1
Voyants d’état (1 à 7)
Indique l’intensité lumineuse; lueur comme veilleuse
lorsque la lampe est ÉTEINTE.
Bouton de commutation
Toucher du doigt pour commuter entre ALLUMÉ et
ÉTEINT; taper du doigt deux fois pour ALLUMER à pleine
intensité et garder le doigt appuyé sur le bouton lorsque
la lampe est ALLUMÉE pour un initier un long fondu de
l’éclairage jusqu’à ce qu’elle S’ÉTEIGNE.
Bouton Augmenter
Appuyer pour augmenter l’intensité.
Bouton Diminuer
Appuyer pour atténuer l’éclairage.
COOPERSBURG, PA 18036 USA
®
MRF2-15APS-
Wireless®
Voyant d’état
Indique l’état de l’appareil d’éclairage et émet une lueur
discrète de veilleuse lorsque la charge est coupée.
Bouton de commutation
Toucher du doigt pour commuter entre ALLUMÉ et ÉTEINT.
Interrupteur
1
Remarques :
1. Le gradateur ou interrupteur a un jeu de cordons POLARISÉS et une fiche polarisée (une lame est plus large que l’autre).
2. La fiche polarisée n’est pas conçue pour être couplée avec des prises non polarisées (ayant les deux fentes de même largeur).
3. Une prise polarisée est conçue pour être couplée avec une fiche polarisée d’une seule façon (la fente la plus large s’accouple avec la lame la plus large).
AVERTISSEMENT : Danger de choc - Ne pas ouvrir, couper le cordon ou recâbler ce dispositif. Le non respect de cette règle peut causer le décès de personnes ou
de graves lésions. Pour usage à l’intérieur seulement. Garder hors de la portée des enfants.
Branchement du gradateur ou de l’interrupteur
Placer le module gradateur ou interrupteur enfichable
dans un endroit pratique et accessible.
Allumer la lampe et débrancher la fiche de la prise.
Brancher la fiche du cordon de la lampe dans le module.
Installation
1
2
3
4
5
6
Accéder au mode de programmation avancée (MPA)
Taper sur le bouton de commutation pour couper l’alimentation
de la charge. Appuyer simultanément les boutons de
commutation et de diminution d’intensité durant trois (3)
secondes et la DEL 1 clignotera.
Taper le bouton d’augmentation d’intensité jusqu’à ce que la DEL 7
se mette à clignoter.
Toucher et maintenir le contact du doigt sur le bouton d’augmentation
d’intensité jusqu’à ce que les DEL 1 et 3 se mettent à clignoter.
Taper une fois le bouton de commutation, attendre 2 secondes,
puis taper une fois de plus. Notez quelles DEL clignotent après la
2ème pression, LEDs 1 et 7 (mode gradateur - par defaut); 2 et 7
(mode interrupteur)
Pour passer au mode interrupteur, taper une fois sur le bouton
d’augmentation d’intensité. Les DEL 2 et 7 clignoteront et le
module sera alors en mode interrupteur.
Pour sauvegarder ce réglage et quitter le mode de programmation
avancée (MPA), toucher du doigt et garder le contact sur le
bouton de commutation durant six (6) secondes.
REMARQUE : Pour remettre le module en mode gradateur, répétez les
étapes 1 à 6 et, à l’étape 5, sélectionnez les DEL 1+7 (mode gradateur).
REMARQUE : Le gradateur peut être programmé pour agir comme interrupteur si désiré.
Programmation avancée
(passage de fonction gradateur à interrupteur)
Tableau de charge
Commande Type de charge Charge min. Charge max.
3PD-1
(120 V~)
ou
3PD-3
(120 V~)
Halogènes/
incandescentes 10 W 300 W
BTM 10 W / VA 200 W / 300 VA
AFC, fluorescents,
ÉBT (mode
interrupteur
seulement)
10 W 300 W
15APS-3
(120 V~)
or
15APS-1
(120 V~)
Général Aucun 1/2 HP
15 A
I
H

Importante: Configure el control o sensor inalámbrico con un atenuador antes de usarlo.
Presione y sostenga el botón interruptor del atenuador (Figura 1) durante aproximadamente 6 segundos. Cuando todos los LEDs
comiencen a parpadear lentamente, suelte el botón interruptor y vaya al paso 2.
Presione y sostenga el botón Off del control inalámbrico (Figura 2) o sensor (Figura 3) durante aproximadamente 6 segundos.
Cuando el atenuador o interruptor descubra al control o sensor inalámbrico, sus LEDs y carga parpadearán 3 veces y el atenuador o
interruptor saldrá del modo de configuración.
Repita los pasos 1—3 para configurar múltiples controladores o sensores inalámbricos con un mismo atenuador o interruptor. Repita los
pasos 1—3 para configurar un mismo control o sensor inalámbrico con múltiples atenuadores.
Para guardar un nivel favorito de luz, ajuste todos los atenuadores controlados por un control inalámbrico al nivel deseado, luego presione
y sostenga el botón de estado predeterminado en el control inalámbrico durante aproximadamente 6 segundos o hasta que el LED del
atenuador deje de parpadear. Una vez que el nivel de luz favorito ha sido configurado, todos los atenuadores regresarán a dicho nivel cuando se
presione el botón de estado predeterminado.
COOPERSBURG, PA 18036 USA
®
MRF2-3PD
Wireless®
Important: Set up Wireless Controller or Sensor to a Dimmer or Switch before use.
Press and hold the Dimmer’s or Switch’s Tap Button (Figure 1) for approximately 6 seconds. Once all of the LEDs start to blink slowly, release
the Tap Button and go to step 2.
Press and hold the Off Button on the Wireless Controller (Figure 2) or Sensor (Figure 3) for approximately 6 seconds.
Once the Dimmer or Switch learns the Wireless Controller or Sensor, the LED(s) and load will flash 3 times and the Dimmer or Switch will
exit Set-Up mode.
Repeat steps 1—3 to set up multiple Wireless Controllers or Sensors to a single Dimmer or Switch. Repeat steps 1—3 to set up a single
Wireless Controller or Sensor to multiple Dimmers.
To save a favorite light setting, adjust all the Dimmers controlled by a Wireless Controller to the desired light setting, then press and hold the
Preset Button on the Wireless Controller for approximately 6 seconds until the LED on the Dimmer stop blinking. Once a favorite light setting
is set, pressing the Preset Button will cause each Dimmer to return to its favorite light setting.
Light
On
Adjust
Off
LUT RON
Figure 2 Figure 3
Figura 1
(se muestra el atenuador)
Síntomas Posibles causas
La carga no se
enciende o los LEDs no
se iluminan.
La lámpara, el interruptor o el tomacorriente (Si está controlado por un interruptor) no están encendidos.•El o los bombillos están quemados.•El disyuntor está apagado o se disparó.•Carga instalada incorrectamente.•Error de cableado. Llame al Centro de Soporte Técnico de Lutron.•
La luz no responde
al control o sensor
inalámbrico de
radiofrecuencia.
El atenuador no pudo reconocer al control o sensor inalámbrico; consulte• Configuración.
El atenuador ya había recibido un comando y respondido al mismo, o ya está en el nivel de•configuración de luz que el control o sensor inalámbrico está solicitando.
El control o sensor inalámbrico está fuera del alcance de operación.•Las baterías del control o sensor inalámbrico están agotadas.•Las baterías del control o sensor inalámbrico fueron instaladas de forma incorrecta.•
Estando en modo de
programación, los LEDs
parpadean cuando se
intenta configurar con
el control inalámbrico
o sensor.
El atenuador ha sido configurado con el número máximo de controles o sensores inalámbricos que admite•(no se puede agregar otro control ni sensor inalámbrico). Para quitar un control o sensor inalámbrico
previamente configurado, presione tres veces el botón On del control o sensor, sosténgalo durante 3
segundos después de la tercera presión y luego presione 3 veces más. Esto eliminará el control de todos
los atenuadores o interruptores con los que haya sido configurado anteriormente.
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
Made and printed in the U.S.A.
6/10 P/N 030-1312 Rev. A
English
Wireless®WirelessTM WirelessTM
Technical Assistance
For questions concerning the installation or operation of this product,
call the Lutron Technical Support Center.
Please provide exact model number when calling.
U.S.A. and Canada (24 hrs /7days)
1.800.523.9466 Fax [phone]
México
+1.888.235.2910
Other countries 8am – 8pm ET
+1.610.282.3800 www.lutron.com
FCC Information:
NOTE: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to part 15 of the FCC rules.These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio
and television reception, which can be determined by turning the equipment off and on.
The user is encouraged to try to correct the interference by one or more of the following
measures:
•Reorientorrelocatethereceivingantenna.
•Increasetheseparationbetweentheequipmentandreceiver.
•Connecttheequipmentintoanoutletonacircuitdifferentfromthattowhichthe
receiver is connected.
•Consultthedealeroranexperiencedradio/TVtechnicianforhelp.
NOTE: Changes or modifications not expressly approved by Lutron Electronics Co. could
void the user’s authority to operate this equipment
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) This device may not cause harmful interference and
(2) This device must accept any interference received, including interference that may
cause undesired operation.
Limited Warranty
(Valid only in U.S.A., Canada, Puerto Rico, and the Caribbean.)
Lutron will, at its option, repair or replace any unit that is defective in materials or
manufacture within one year after purchase. For warranty service, return unit to
place of purchase or mail to Lutron at 7200 Suter Rd., Coopersburg, PA 18036-
1299, postage pre-paid.
THIS WARRANTY IS IN LIEU OF ALL OTHER EXPRESS WARRANTIES, AND THE
IMPLIED WARRANTY OF MERCHANTABILITY IS LIMITED TO ONE YEAR FROM
PURCHASE. THIS WARRANTY DOES NOT COVER THE COST OF INSTALLATION,
REMOVAL OR REINSTALLATION, OR DAMAGE RESULTING FROM MISUSE, ABUSE,
OR DAMAGE FROM IMPROPER WIRING OR INSTALLATION. THIS WARRANTY
DOES NOT COVER INCIDENTAL OR CONSEQUENTIAL DAMAGES. LUTRON’S
LIABILITY ON ANY CLAIM FOR DAMAGES ARISING OUT OF OR IN CONNECTION
WITH THE MANUFACTURE, SALE,INSTALLATION, DELIVERY, OR USE OF THE UNIT
SHALL NEVER EXCEED THE PURCHASE PRICE OF THE UNIT.
This warranty gives you specific legal rights, and you may have other rights
which vary from state to state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, or limitation on how long an
implied warranty may last, so the above limitations may not apply to you.
Lutron, Maestro,The Sunburst Logo and Maestro Wireless are registered
trademarks of Lutron Electronics Co., Inc. © 2010 Lutron Electronics Co., Inc.
Symptoms Possible Causes
Load does not turn on or LEDs do not
light up. Lamp, Switch or Switched Outlet not turned on.•Light bulb(s) burned out.•Breaker is OFF or tripped.•Load not properly installed.•Wiring error. Call Lutron Technical Support Center.•
Light does not respond to Radio
Frequency Wireless Controller or
Sensor.
The Dimmer failed to learn Wireless Controller or Sensor; see• Set-Up.
The Dimmer has already received and responded to a command, or is already at the•Light Setting the Wireless Controller or Sensor is requesting.
The Wireless Controller or Sensor is outside the operating range.•The Wireless Controller or Sensor batteries are low.•The Wireless Controller or Sensor batteries are installed incorrectly.•
When in set-up mode the LEDs flash
when trying to setup with the Wireless
Controller or Sensor.
The maximum number of Wireless Controllers or Sensors have been set up to the Dimmer•(you cannot add any more Wireless Controllers or Sensors). To remove a previously set-up
Wireless Controller or Sensor tap the Wireless Controller or Sensor’s On button three
times, on the third tap hold for 3 seconds and then tap 3 more times. This will remove the
Wireless Controller from all Dimmers or Switches it was previously setup with.
Set-Up
1
2
3
4
5
Troubleshooting
Español
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, E.U.A.
Hecho e impreso en los E.U.A.
6/10 P/N 030-1312 Rev. A
Asistencia Técnica
Si tiene preguntas con respecto a la instalación o al funcionamiento de este
producto, comuníquese con el Centro de Soporte Técnico de Lutron.
Cuando llame, indique el número de modelo exacto.
E.U.A. y Canadá (24 horas / 7 días a la semana)
1.800.523.9466 Fax [phone]
México
+1.888.235.2910
Otros países de 8 am. – 8 pm. (Hora del Este)
+1.610.282.3800 www.lutron.com
Información exigida por la FCC:
NOTA: Este equipo ha sido probado y se ha comprobado que cumple con los
límites establecidos para dispositivos digitales Clase B, de acuerdo con la Parte
15 de los reglamentos de la FCC. Estos límites fueron establecidos para proveer
una protección razonable contra interferencias perjudiciales en una instalación
residencial. Este equipo genera, usa y puede emitir energía de radiofrecuencia
y, de no instalarse y utilizarse de acuerdo con las instrucciones, puede causar
interferencias perjudiciales a la recepción de radio y televisión, lo cual se puede
determinar encendiendo y apagando el equipo. El usuario puede tratar de corregir
cualquier interferencia adoptando una o más de las siguientes medidas:
•Cambiarlaorientaciónoellugardelaantenareceptora.
•Aumentarlaseparaciónentreelequipoyelreceptor.
•Conectarelequipoauntomacorrientequeestéenuncircuitodiferentealdel
receptor.
•Pedirayudaaldistribuidoroauntécnicoexperimentadoenradio/TV.
NOTA: Todo cambio o modificación que no cuente con la aprobación explícita de Lutron
Electronics Co. podría invalidar la autorización del usuario para operar el equipo.
EEste dispositivo cumple con la Parte 15 de los reglamentos de la FCC. Su
funcionamiento está sujeto a las siguientes dos condiciones:
(1) Este dispositivo no debe causar interferencias perjudiciales, y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo
interferencias que puedan causar operación indeseada.
Garantía Limitada
(Válida solamente en los E.U.A., Canadá, Puerto Rico y el Caribe.)
Lutron, a discreción propia, reparará o reemplazará las unidades con fallas en
sus materiales o fabricación dentro del año posterior de compra. Para obtener el
servicio de garantía, remita la unidad al lugar donde la adquirió o envíela a Lutron,
7200 Suter Rd., Coopersburg, PA 18036-1299, con servicio postal prepago.
ESTA GARANTÍA REEMPLAZA A TODA OTRA GARANTÍA EXPRESA Y LA
GARANTÍA IMPLÍCITA DE COMERCIABILIDAD ESTÁ LIMITADA A UN AÑO DESDE
LA FECHA DE COMPRA. ESTA GARANTÍA NO CUBRE EL COSTO DE INSTALACIÓN,
DE REMOCIÓN NI DE REINSTALACIÓN, NI LOS DAÑOS PROVOCADOS POR USO
INCORRECTO O ABUSO NI LOS DAÑOS RESULTANTES DE UN CABLEADO O UNA
INSTALACIÓN INCORRECTOS. ESTA GARANTÍA NO CUBRE DAÑOS INCIDENTALES
O INDIRECTOS. LA RESPONSABILIDAD DE LUTRON ANTE UNA DEMANDA POR
DAÑOS CAUSADOS POR O RELACIONADOS CON LA FABRICACIÓN, VENTA,
INSTALACIÓN,ENTREGA O USO DE LA UNIDAD NO EXCEDERÁ EN NINGÚN CASO
EL PRECIO DE COMPRA DE LA UNIDAD.
La presente garantía le otorga derechos legales específicos y usted puede tener
otros derechos que varían según el estado. Algunos estados no admiten la
exclusión o limitación de los daños incidentales o indirectos, ni las limitaciones
en la duración de las garantías implícitas, de modo que las limitaciones
anteriores pueden no ser aplicables en su caso.
Lutron, Maestro, el logotipo Sunburst y Maestro Wireless son marcas registradas
de Lutron Electronics Co., Inc.© 2010 Lutron Electronics Co., Inc.
Configuración
1
2
3
4
5
Solución de problemas
Important : Assigner la commande sans fil ou le détecteur à un gradateur avant l’utilisation.
Appuyer et maintenir enfoncé le bouton du gradateur (Figure 1) pendant approximativement 6 secondes. Une fois que toutes les DEL
commencent à briller faiblement, relâcher le bouton et aller à l’étape 2.
Appuyer et maintenir enfoncé le bouton Off de la commande sans fil (Figure 2) ou du détecteur (Figure 3) pendant approximativement 6 secondes.
Une fois que le gradateur a reconnu la commande sans fil ou le détecteur, les DEL et la charge vont clignoter 3 fois et le gradateur
quittera le mode réglage.
Répéter les étapes 1—3 pour assigner de multiple commandes sans fil ou détecteurs à un gradateur simple. Répéter les étapes 1—3
pour assigner une commande sans fil ou un détecteur à plusieurs gradateurs.
Pour sauvegarder un réglage d’éclairage favori, ajuster tous les gradateurs commandés avec les commandes sans fil au réglage désiré,
ensuite appuyer et maintenir enfoncé le bouton de scène préréglage de la commande sans fil pendant approximativement 6 secondes jusqu’à
ce que la DEL du gradateur cesse de clignoter. Une fois le niveau d’éclairage favori est réglé, tous les gradateurs retourneront à leurs niveaux
d’éclairage de scène en appuyant sur le bouton de scène préréglage.
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, États-Unis
Réalisé et imprimé aux États-Unis
6/10 P/N 030-1312 Rév. A
Français
Assistance technique
Pour toute question concernant l’installation ou le fonctionnement de ce
produit, appeler le Centre d’assistance et de support technique de Lutron.
Le numéro de modèle exact vous sera demandé lors de l’appel.
États-Unis et Canada (24 hres / 7 jours)
1.800.523.9466 Téléc. : +1.610.282.6311
Mexique
+1.888.235.2910
Autres pays 8 h à 20 h, heure de l’Est
+1.610.282.3800 www.lutron.com
Information de la FCC :
NOTE : Cet équipement a été testé et jugé conforme aux limites applicables aux
dispositifs numériques Classe B, conformément à la section 15 des règlements FCC.
Ces limites ont pour but de fournir une protection raisonnable contre les perturbations
nuisibles en application résidentielle. Cet équipement génère, utilise et peut émettre
de l’énergie radio fréquence s’il n’est pas installé et utilisé selon les directives, peut
perturber les communications radio ou réception télévisuelle, lesquelles peuvent être
déterminées en éteignant ou en allumant l’équipement. L’utilisateur est encouragé à
essayer de corriger l’interférence par un ou plusieurs des moyens suivants :
•Réorienterourelocaliserl’antennederéception.
•Augmenterladistancedeséparationentrel’équipementetlerécepteur.
•Brancherl’équipementsuruncircuitdifférentdeceluisurlequellerécepteurest
branché.
•Demanderl’aidedudistributeuroud’untechnicienexpérimentéenradioet
télévision.
Attention : Tout changement ou modification sans l’autorisation expresse de Lutron
Electronics Co. pourrait annuler le droit d’utiliser cet équipement.
Ce dispositif est conforme à la section 15 des règlements FCC. L’opération est sous
réserve des deux conditions suivantes :
(1) Cet appareil ne peut causer d’interférence nuisible, et
(2) Cet appareil doit tolérer toute interférence, même celle pouvant affecter son
fonctionnement.
Garantie limitée
(Valide seulement aux États-Unis, Canada, Porto Rico et aux Caraïbes.)
Lutron, à son choix, réparera ou remplacera tout équipement jugé défectueux
quant aux matériaux ou la fabrication moins d’un an suivant la date d’achat.
Pour le service avec garantie, retourner l’unité au détaillant ou à Lutron
au 7200 Suter Rd., Coopersburg, PA 18036-1299, par poste affranchie.
CETTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE ET LA
GARANTIE IMPLICITE DE QUALITÉ MARCHANDE EST LIMITÉE À UNE DURÉE
D’UN AN SUIVANT L’ACHAT. CETTE GARANTIE NE COUVRE PAS LES FRAIS
D’INSTALLATION,DE RETRAIT OU DE RÉINSTALLATION, NI LES DOMMAGES
RÉSULTANT D’UN MAUVAIS USAGE,D’ABUS, D’UN CÂBLAGE OU D’UNE
INSTALLATION INADÉQUATS.CETTE GARANTIE NE COUVRE PAS LES DOMMAGES
INDIRECTS OU CONSÉCUTIFS. LA RESPONSABILITÉ DE LUTRON QUANT À TOUTE
RÉCLAMATION POUR DOMMAGES DÉCOULANT DE OU LIÉS À LA FABRICATION,
LA VENTE,L’INSTALLATION,LA LIVRAISON OU L’USAGE NE DEVRA EN AUCUN
CAS EXCÉDER LE PRIX D’ACHAT.
Cette garantie vous accorde des droits légaux précis et il se peut que vous ayez
aussi d’autres droits, selon les États ou Provinces. Certains États ne permettent
pas de limiter ou d’exclure les dommages indirects ou consécutifs ni de limite
quant à la durée de la garantie implicite, alors les limites ci-dessus peuvent
ne pas vous concerner.
Lutron et le Logo Sunburst sont des marques déposées enregistrées et Maestro et
Maestro Wireless sont des marques enregistrées de Lutron Electronics Co., Inc.
© 2010 Lutron Electronics Co., Inc.
Symptômes Causes possibles
La charge ne s’allume pas ou les DEL
ne s’allument pas.
Lampe, interrupteur ou sortie commutée ne sont pas allumés.•
Ampoule(s) grillée(s).•
Disjoncteur ouvert (OFF) ou déclenché.•
La charge n’est pas installée correctement.•
Erreur de câblage. Appeler le Centre d’assistance et de support technique de Lutron•
L’éclairage ne répond pas
à la radiofréquence du contrôleur
sans fil ou du détecteur.
Le gradateur n’a pas reconnu la commande sans fil ou le détecteur; voir• Réglage.
Le gradateur a déjà reçu et répondu à une commande, ou est déjà au réglage d’éclairage•
commandé par la commande sans fil ou par le détecteur.
La commande sans fil ou le détecteur sont en dehors du rayon d’action.•
Les piles de la commande sans fil ou du détecteur sont déchargées.•
Les piles de la commande sans fil ou du détecteur sont mal installées.•
En mode réglage, la diode clignote
lorsqu’on essaie d’assigner un
contrôleur sans fil ou un détecteur.
Le nombre maximum de commandes sans fil ou de détecteurs a été atteint par le gradateur•
(vous ne pouvez pas ajouter d’autres commandes sans fil, ni détecteurs). Pour supprimer
une commande sans fil ou un détecteur déjà programméappuyer trois fois sur le bouton de la
commande sans fil ou détecteur, au troisième appui, maintenir enfoncé pendant 3 secondes
et appuyer de nouveau 3 fois. Ceci supprimera la commande sans fils de tout réglage déjà
effectué sur les gradateurs ou interrupteurs.
Réglage
1
2
3
4
5
Dépistage de défauts
Preset
Button
Light
On
Adjust
Off
LUT RON
Figura 2 Figura 3
Botón de estado
predeterminado
Light
On
Adjust
Off
LUT RON
Figure 2 Figure 3
Bouton
de scène
préréglage
COOPERSBURG, PA 18036 USA
®
MRF2-3PD
Wireless®
Figure 1
(Dimmer Shown)
COOPERSBURG, PA 18036 USA
®
MRF2-3PD
Wireless®
Figure 1
(Gradateur montré)
