Luvion Platinum 4 User manual

PLATINUM 4P L AT I N U M 4

2

3
LUVION Premium Baby products
ENGLISH...................................................................................................................4
NEDERLANDS............................................................................................................................14
FRANÇAIS............................................................................................................................24
DEUTSCH...........................................................................................................................34

4
INSTRUCTION MANUAL
PACKAGE CONTENTS:
• Luvion Platinum 4 camera
• Luvion Platinum 4 monitor
• Two power adapters
• Wall-mount kit
• This user manual
PRODUCT OVERVIEW
Luvion Platinum 4 Camera (fig. 1)
1. Light sensor
2. Camera lens
3. Infrared LED light
4. 15min Lullabies on/off button
5. Antenna
6. Power switch
7. Microphone
8. Speaker (on the back)
Luvion Platinum 4 Monitor
1. Antenna
2. VOX indication light
3. Battery charging light
4. Connection indication light
5. Control button
6. Speaker
7. Power button
8. Mode button (Video/VOX/Audio)
9. 2,7”color lcd screen
10. Microphone
11. Talk back button
12. Lullabies button
13. VOX sensitivity button
INTRODUCTION
Thank you for purchasing the Luvion Platinum 4 baby monitor. From now on you can always see
and hear your baby. Make sure you always keep your original proof of purchase. For warranty
cases you will always be asked to show a copy of your proof of purchase. For warranty claims
you can contact the Luvion dealer or the local Luvion representative. More information can be
found at www.luvion.com. This manual contains all the information you need, to be able to use
1
2
3
4
5
6
7
8
7
8
6
5
4
3
2
9
11
10
12
13
1
FIG. 1
FIG. 2

5
LUVION Premium Baby products
this Luvion Platinum 4 baby monitor safely and with pleasure. Before using the baby monitor,
we recommend that you read this manual carefully. We ask for your extra attention for the safety
instructions.

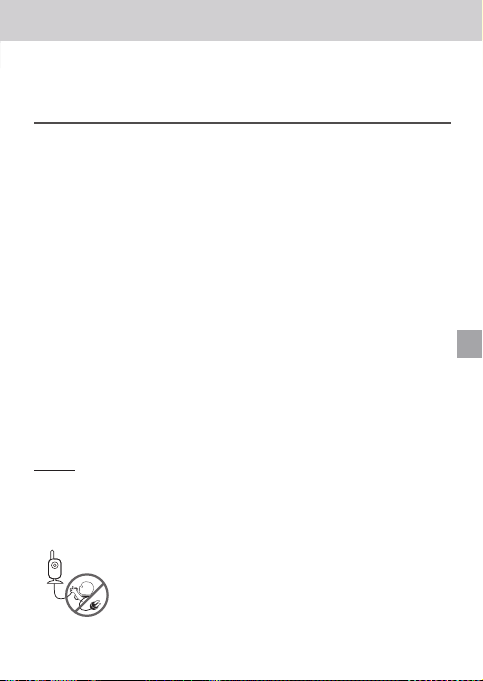

SAFETY INSTRUCTIONS
• Read and keep the instructions. All the safety and operating instructions should be read
before use.
• This device can’t replace responsible adult supervision.
• This device is designed for indoor use only.
• The units should not be exposed to rain or moisture.
• The units should not be exposed to direct heat sources.
• This product is not a toy and should be kept out of children’s reach.
• This product contains small parts, take care when unpacking and assembling the product.
• Children can become entangled in the cords, therefore power cords should be kept more
than 1 meter away from the crib and baby’s reach at all times.
• The units should be only be used with the AC power adapter included in this package (rated
5V DC; 1.0A).
• Don’t use the units if the cord or plug is damaged.
• Don’t attempt to repair or adjust any of the electrical or mechanical functions of the unit. If
you do, the guarantee will be made void.
• This product should not be used on or under surfaces that may block the ventilation open-
ings.
• This product must not be placed in a enclosed area that may impede the air flow.
• Do not immerse the monitor, camera and power adapters in water and do not clean them
under the tap.
• Do not use cleaning sprays or liquid cleaners on the monitor, camera and power adapters.
Attention!
• Never place the camera or cables inside the baby’s bed.
• Make sure the adapter cords are safely tucked away. Bundle long wires using tape or cable
clips.
• Never use extension cords with AC adapters. Only use the AC adapters provided.
Strangulation Hazard - Children have STRANGLED in cords. Keep this cord out reach if children
(more than 1m (3.5ft) away). Do not remove the cord tag.
EN

6
PREPARING FOR USE
1. CONNECTING TO POWER
1.1.1. Put the adapter cable in the camera and the adapter in a wall socket.
1.1.2. Push the on/off slide on the camera up (to the ON position).
1.1.3. The power-on light on the camera lights up green when the camera is on.
1.2.1. Put the adapter cable in the monitor and put the adapter in a wall socket.
1.2.2. The monitor runs on a built-in rechargeable Li-ion battery. The battery status light on
the monitor turns orange to indicate that the monitor is charging.
1.2.3. When the battery is fully charged the battery status indicator turns green.
1.3.1. After 3 hours the monitor is fully charged, a fully charged monitor can be used
without being connected to a wall socket for approx. 9 hours inVOX mode. Charging
takes approximately twice as long if the monitor is in use on during charging.
1.3.2. When the rechargeable battery of the monitor is almost empty, the battery status
light turns red and the monitor will start to beep. When the battery is completely
empty and the monitor it not connected to a wall socket, the monitor automatically
switches off.

7
LUVION Premium Baby products
2. POSITIONING
2.1.1. Make sure that the camera is no further than 1,5 meter/ 5 feet away from the baby.
Make sure that the camera is at least 1 meter/ 3.5 feet away from the baby because of
potential strangulation hazard.
2.1.2. Place the camera within the operating range of the monitor. Make sure the distance
between the camera and monitor is at least 2,5 meters / 8.2 feet to avoid acoustic
feedback.
2.1.3. You can place the camera on a stable, horizontal and level surface or mount the camera
to the wall with 2 screws.
2.1.4. The camera can be adjusted to ensure the best visibility of your baby.
2.2.1. The operating range of this baby monitor is up to 50 meters / 165 feet indoors and 250
meters / 820 feet outdoors. The operating range of this baby monitor varies depending
on factors that can cause interference and surroundings.
3. PAIRING THE MONITOR WITH THE CAMERA
3.1.1. The camera and monitor need to be paired (linked) before first use.
3.1.2. Press and hold the Lullaby button on the monitor.
3.1.3. While holding the Lullaby button on the monitor press the power button on the
monitor. The display on the monitor goes on, the pairing animation appears on the
EN
<250m/820ft
<50m/165ft
1
2
1
2

8
display and the monitor starts to search for the camera.
3.1.4. Press and hold the Lullaby button on the camera
3.1.5. Push the on/off slide on the camera upwards (to the ON position) while holding the
Lullaby button on the camera, the green light on the camera will blink.
3.1.6. When the monitor and camera are paired, the green pairing succesfull screen will
appear on the display of the monitor and the link light will light up green on the
monitor.
3.1.7. The baby monitor is now ready for use.
HOW TO USE THE PLATINUM 4
4. SWITCHING ON THE MONITOR AND CAMERA
4.1.1. Switch on the camera and switch on the monitor
4.1.2. After pressing the power button, the display on the monitor goes on, the linking image
appears on the display and the connection indication light lights up red. The monitor
starts to search for the camera. When the monitor and camera are linked, the link light
lights up green on the monitor and connection status bars appear on the display.
4.1.3. When the camera is switched off or out of range the parent unit will show the out of
range image. If no connection can be established, the link light will turn red, the
monitor will beep three short beeps every 20 seconds and the out-of-range image
1
2
1
2

9
LUVION Premium Baby products
EN
appears on the screen.
5. SETTING THE VOLUME
5.1.1. Press the top or bottom part of the control button to adjust the speaker volume of the
monitor.
5.1.2. The volume bar appears on the display to show the selected volume
5.1.3. When the volume bar is at its minimum, the volume is muted. A mute icon will appear
in the status bar on the display.
6. SETTING THE BRIGHTNESS
6.1.1. Press the left or right part of the control button to adjust the display brightness of the
monitor.
6.1.2. The brightness bar will appear on the display of the monitor to show the selected
brightness
7. SWITCHING BETWEEN VIDEO, VOX AND AUDIO MODE
7.1.1. Press the mode button on the side of the monitor to select VIDEO, AUDIO or VOX
mode. The current mode will appear in the status bar on the display.

10
7.1.2. When the VIDEO mode is activated, the screen is always on and all sounds are directly
transmitted to the monitor.
7.1.3. When the AUDIO mode is activated, the display of the monitor switches off after 3
seconds. All sounds are constantly transmitted to the monitor. No video is
transmitted, the display of the monitor will remain off.
7.1.4. When the VOX mode is activated, the display and sound of monitor will switch off, if
there is no sound detected for 20 seconds. When sound is picked up by the camera, the
display and sound of the monitor will switch on immediately. The video and sound are
transmitted to the monitor. You can set the minimum sound level to activate the
monitor with the VOX sentitivity setting.
8. VOX SENSITIVITY
8.1.1. Press the sensitivity button to set the VOX sensitivity levels.
8.1.2. Press the top or bottom part of the control button to set theVOX sensitivity
level. The VOX sensitivity needs to be set to a high level to pick up soft sounds.
The VOX sensitivity needs to be set to a low level to only pick up loud sounds.
8.1.3. Press the sensitivity button again to leave theVOX sensitivity levels.
9. TALK BACK FUNCTION
9.1.1. Press and hold the talk-back button on the monitor to talk to your baby.
9.1.2. As long as the talk-back button is pressed, you can talk to your baby and the talk-back
icon will be visible in the bottom left corner of the display on the monitor.
9.1.3. The Sound on the monitor is muted as long as the talk-back button is pressed.

11
LUVION Premium Baby products
10. PLAY LULLABIES
10.1.1. Press the lullaby button to access the lullaby menu.
10.1.2. Press the right part of the control button to play a lullaby.
10.1.3. Press the top or bottom part of the control button to select another lullaby
10.1.4. Press the right part of the control button to play the sellected lullaby
10.1.5. Press the right part of the control button again to stop the lullaby
10.1.6. The current playing lullaby can be seen in the status bar on the display.
10.1.7. The lullaby volume can be changed by pressing the lullaby button and then the bottom
part of the control button, you can set the desired volume by pressing the top and
bottom part of the control button.
10.2.1. Press the lullaby button on the camera to start playing a lullaby for 15 minutes.
10.2.2. The latest selected lullaby will start to play on repeat and will stop automatically after
15 minutes.
10.2.3. Press the lullaby button on the camera again to stop playing a lullaby earlier, you can
also stop the lullaby in the lullaby menu on the monitor
CLEANING AND MAINTENANCE
Switch off the camera and the monitor and remove the power adapters from the camera and
monitor and remove the power adapters from the wall sockets.
Clean the monitor, power adapters and the camera with a dry cloth.
EN

12
Avoid touching the lens with your fingers, fingerprints or dirt on the lens of the camera may
affect the camera’s performance.
Store the monitor, camera and the adapters in a dry and cool place when you are not going to
use the baby monitor for a long period of time.
SPECIFICATIONS
Battery: Rechargeable Li-ion battery (2600mAh)
FHSS frequency band: 2.4GHz.
Maximum radio-frequency power: <=20dBm
Adapter input: 100-240V AC, 50/60Hz ~0.3
Adapter output: 5.0V 1.0A, 5.0W
Average active eficiency: >=73.62%
No-load power consumption (W): 0.1W
Transmission distance: 250m
Operating temperature: 0°C ~ 40°C (32°F ~ 104°F)
Operating frequency (Range): 2400 ~2483MHz
Maximum transmission power: 18.5dBm
Modulation Type: GFSK, FHSS
DISPOSAL OF PRODUCT & BATTERY
Your baby monitor is classed as electrical or electronic equipment. This product shall
not be disposed of with normal household waste (2012/19/EU). This product contains
a built-in rechargeable battery which shall not be disposed of with normal household
waste (2006/66/EC). Follow your country’s rules for the separate collection of electrical
and electronic products and rechargeable batteries or take your product to an official
collection point.
EU DECLARATION OF CONFORMITY
Luvion declares that the radio equipment type Luvion Platinum 4 is in compliance with
Directive 2014/53/EU. The full text of the EU declaration of conformity is available at:
luvion.com/doc/platinum-4

13
LUVION Premium Baby products
EN

14
INHOUD DOOS:
• Luvion Platinum 4 camera
• Luvion Platinum 4 monitor
• Twee power adapters
• Muur montage set
• Deze handleiding
PRODUCT OVERZICHT
Luvion Platinum 4 Camera (fig. 1)
1. Licht sensor
2. Camera lens
3. Infrarood LED lamp
4. 15min slaapliedjes aan/uit knop
5. Antenne
6. Aan/uit schakelaar
7. Microfoon
8. Luidspreker (aan de achterkant)
Luvion Platinum 4 Monitor
1. Antenne
2. VOX indicatie lampje
3. Batterijstatuslampje
4. Verbindingslampje
5. Bedieningsknop
6. Luidspreker
7. Aan-uitknop
8. Modusknop (Video/VOX/Audio)
9. 2,7”lcd kleurenscherm
10. Microfoon
11. Terugspreekknop
12. Slaapliedjesknop
13. VOX Gevoeligheidsknop
INTRODUCTIE
Hartelijk dank voor de aanschaf van de Luvion Platinum 4 babyfoon. Vanaf nu kunt u uw baby
altijd horen en zien. Zorg ervoor dat u altijd uw originele aankoopbewijs bewaart. Voor garan-
tiegevallen zal u altijd gevraagd worden om een kopie van uw aankoopbewijs te tonen. Voor
garantiegevallen kunt u contact opnemen met de Luvion dealer, of met de lokale Luvion verte-
genwoordiger. Meer informatie kunt u vinden op www.luvion.com. Deze handleiding bevat alle
1
2
3
4
5
6
7
8
7
8
6
5
4
3
2
9
11
10
12
13
1
FIG. 1
FIG. 2
HANDLEIDING

15
LUVION Premium Baby products
nodige informatie om veilig en met plezier gebruik te kunnen maken van deze Luvion Platinum
4 babyfoon. Voordat u de babyfoon gebruikt adviseren wij u deze handleiding aandachtig door
te lezen. Wij vragen uw extra aandacht voor de veiligheidsinstructies.
VEILIGHEIDSINSTRUCTIES
• Lees en bewaar deze instructies. Vóór gebruik dient men alle waarschuwingen en
instructies door te lezen.
• Dit product mag nooit een vervanging zijn van verantwoordelijk toezicht door
volwassenen.
• Dit product is alleen bedoeld voor gebruik binnenshuis.
• Dit product mag niet worden blootgesteld aan regen of vocht.
• Dit product mag niet worden blootgesteld aan directe warmtebronnen.
• Dit product is geen speelgoed en moet buiten bereik van kinderen worden gehouden.
• Dit product bevat kleine onderdelen, wees voorzichtig bij het uitpakken en monteren van
het product.
• Kinderen kunnen verstrikt raken in de kabels, daarom moet de stroomkabel te allen tijde
meer dan 1 meter uit de buurt van de wieg en het bereik van het kindje worden gehouden.
• Dit product mag alleen worden gebruikt met de meegeleverde AC adapter,
in dit geval (5V; 1.0A).
• Gebruik het product nooit wanneer de kabel of adapter beschadigd is.
• Probeer de elektrische of mechanische onderdelen van dit product niet te repareren of aan
te passen, als je dit wel doet vervalt de garantie.
• Dit product mag niet worden gebruikt op of onder oppervlakken die de
ventilatieopeningen kunnen blokkeren.
• Dit product mag niet in een afgesloten ruimte worden geplaatst die de luchtstroom kan
belemmeren.
• Dompel de monitor, camera en stroomadapters niet onder in water en reinig ze niet onder
de kraan.
• Gebruik geen reinigingssprays of vloeibare reinigingsmiddelen op de monitor, camera en
voedingsadapters.
Attentie!
• Plaats de camera of kabels nooit in het babybedje.
• Zorg ervoor dat de adaptersnoeren veilig zijn weggestopt. Bundel lange draden met tape of
kabelclips.
• Gebruik nooit verlengsnoeren met AC-adapters. Gebruik alleen de meegeleverde
AC-adapters.
Waarschuwing: Wurgingsgevaar – Kinderen kunnen worden GEWURGD door kabels. Houd de
adapter kabels buiten het bereik van kinderen (op ten minste 1 meter afstand).
NL

16
KLAARMAKEN VOOR GEBRUIK
1. AANSLUITEN OP EEN STOPCONTACT
1.1.1. Steek de adapterkabel in de camera en de adapter in een stopcontact.
1.1.2. Schuif de aan-uitknop omhoog. (naar de AAN-stand).
1.1.3. Het aan-lampje op de camera brandt groen als de camera is ingeschakeld.
1.2.1. Steek de adapterkabel in de monitor en steek de adapter in een stopcontact.
1.2.2. De monitor werkt op een ingebouwde oplaadbare Li-ion batterij. Het
batterijstatuslampje brandt oranje om aan te geven dat de monitor wordt opgeladen.
1.2.3. Wanneer de batterij volledig is opgeladen, brandt het batterijstatuslampje groen.
1.3.1. Na 3 uur is de monitor volledig opgeladen, een volledig opgeladen monitor kan ca. 9
uur worden gebruikt in VOX-modus. Het opladen duurt ongeveer twee keer zo lang als
de monitor tijdens het opladen aan staat.
1.3.2. Wanneer de oplaadbare batterij van de monitor bijna leeg is, wordt het
batterijstatuslampje rood en begint de monitor te piepen. Als de batterij
helemaal leeg is en de monitor niet is aangesloten op een stopcontact, schakelt de
monitor automatisch uit.

17
LUVION Premium Baby products
2. CAMERA EN MONITOR PLAATSEN
2.1.1. Zorg ervoor dat de afstand tussen de camera en de baby niet groter is dan 1,5m /
5ft. Zorg ervoor dat de afstand tussen de camera en de baby minimaal 1m / 3,5ft
is vanwege mogelijk verwurgingsgevaar.
2.1.2. Plaats de monitor binnen het zendbereik van de camera. Zorg ervoor dat de afstand
tussen de camera en de monitor minimaal 2,5m is om akoestische feedback te
voorkomen.
2.1.3. Je kunt de camera op een stabiele, horizontale en vlakke ondergrond plaatsen of de
camera met 2 schroeven aan de muur bevestigen.
2.1.4. De stand van de camera kan worden aangepast voor het beste zicht op je baby.
2.2.1. Het zendbereik van deze babyfoon is maximaal 50m / 165ft binnenshuis en
250m / 820ft buitenshuis. Het daadwerkelijke bereik van deze babyfoon is
afhankelijk van omgevingsfactoren.
3. DE CAMERA EN MONITOR KOPPELEN (PAIREN)
3.1.1. De camera en monitor moeten voor het eerste gebruik worden gekoppeld (gepaired).
3.1.2. Houd de slaapliedjesknop op de monitor ingedrukt.
3.1.3. Terwijl u de slaapliedje-knop op de monitor ingedrukt houdt, drukt u op de aan/uit-
knop
op de monitor. Het display op de monitor gaat aan, de pairing-animatie ver
schijnt op het display en de monitor begint naar de camera te zoeken.
NL
<250m/820ft
<50m/165ft
1
2
1
2

18
3.1.4. Houd de slaapliedjesknop op de camera ingedrukt
3.1.5. Schuif de aan/uit-schakelaar op de camera omhoog (naar de AAN-stand) terwijl u de
slaapliedjesknop op de camera ingedrukt houdt, het groene lampje op de camera
begint te knipperen.
3.1.6. Wanneer de monitor en camera zijn gekoppeld, verschijnt het groene pairing-scherm
op het display van de monitor en brandt het verbindingslampje op de monitor groen.
3.1.7. De babyfoon is nu klaar voor gebruik.
HET GEBRUIK VAN DE PLATINUM 4
4. MONITOR EN CAMERA INSCHAKELEN
4.1.1. Zet de camera en monitor aan
4.1.2. Na het indrukken van de aan/uit-knop gaat het display op de monitor aan, het pairing-
scherm verschijnt in het display en het verbindingsindicatielampje brandt rood. De
monitor begint naar de camera te zoeken. Wanneer de monitor en camera zijn
gekoppeld, brandt het verbindingslampje groen op de monitor en wordt de
verbindingsstatusbalk in het display weergegeven.
4.1.3. Als de camera is uitgeschakeld of buiten bereik is, wordt in het display op de monitor
het buiten bereik-scherm weergegeven. Als er geen verbinding tot stand kan worden
gebracht, bandt het verbindingslampje rood, piept de monitor elke 20 seconden drie
keer en verschijnt het het buiten bereik-scherm in het display op de monitor.
1
2
1
2

19
LUVION Premium Baby products
NL
5. VOLUME INSTELLEN
5.1.1. Druk op het bovenste of onderste deel van de bedieningsknop om het
luidsprekervolume van de monitor aan te passen.
5.1.2. De volumebalk verschijnt op het display om het geselecteerde volume weer te geven.
5.1.3. Wanneer de volumebalk op zijn laagst staat, wordt het geluid gedempt. Er verschijnt
een mute-pictogram in de statusbalk op het display.
6. HELDERHEID INSTELLEN
6.1.1. Druk op de linker- of rechterkant van de bedieningsknop om de helderheid van het
beeldscherm van de monitor aan te passen.
6.1.2. De helderheidsbalk verschijnt op het display van de monitor om de geselecteerde
helderheid weer te geven.
7. SCHAKELEN TUSSEN VIDEO, VOX EN AUDIO MODUS
7.1.1. Druk op de modusknop aan de zijkant van de monitor om de VIDEO-, AUDIO- of VOX-
modus te selecteren. De huidige modus verschijnt in de statusbalk in het display.
7.1.2. Wanneer de VIDEO-modus is geactiveerd, is het scherm altijd aan en worden alle
geluiden rechtstreeks naar de monitor verzonden.
7.1.3. Als de AUDIO-modus is geactiveerd, wordt het display van de monitor na 3 seconden

20
uitgeschakeld. Het geluid wat de camera registreert wordt constant naar de monitor
gestuurd. Er wordt geen video verzonden, het display van de monitor blijft uit.
7.1.4. Wanneer de VOX-modus is geactiveerd, wordt het display en het geluid op de monitor
uitgeschakeld als er gedurende 20 seconden geen geluid wordt gedetecteerd door de
camera. Wanneer geluid wordt gedetecteerd door de camera, wordt het display en het
geluid van de monitor direct weer ingeschakeld. Je kan het minimale geluidsniveau
waardoor de monitor wordt geactiveerd instellen met de VOX-gevoeligheidsinstelling.
8. VOX GEVOELIGHEID
8.1.1. Druk op de VOX-gevoeligheidsknop om de VOX-gevoeligheidsniveaus in te stellen.
8.1.2. Druk op het bovenste of onderste deel van de bedieningsknop om het VOX-gevoelig
heidsniveau in te stellen. De VOX-gevoeligheid moet op een hoog niveau worden
ingesteld om zachte geluiden op te vangen. De VOX-gevoeligheid moet op een laag
niveau worden ingesteld om alleen harde geluiden op te vangen.
8.1.3. Druk nogmaals op de gevoeligheidsknop om de VOX-gevoeligheidsniveaus te verlaten.
9. TERUGSPREEK FUNCTIE
9.1.1. Houd de terugspreekknop op de monitor ingedrukt om met uw baby te praten.
9.1.2. Zolang de terugspreekknop is ingedrukt, kunt u met uw baby praten en het
terugspreek icoon is zichtbaar in de linkerbenedenhoek van het scherm op de
monitor.
9.1.3. Het geluid op de monitor wordt gedempt zolang de terugspreekknop wordt ingedrukt.
