Bedienungsanleitung
User manual
NANOCOLOR ®VARIO HC
MACHEREY-NAGEL GmbH & Co. KG · Neumann-Neander-Str. 6–8 · 52355 Düren · Germany
France:
MACHEREY-NAGEL EURL
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Switzerland:
MACHEREY-NAGEL AG
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Germany
and international:
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
www.mn-net.com
www.mn-net.com
MACHEREY-NAGEL
EN ISO 9001: 2008
CERTIFIED

www.mn-net.com 3
INHALTSVERZEICHNIS
1. Technische Daten ………………………………………………… 4
2. Bedienung…………………………………………………………… 5
2.1. Inbetriebnahme ……………………………………………………………………… 5
2.2. Hinweise zur Verwendung des Touchscreen-Displays …………………………… 5
2.3. Programmauswahl …………………………………………………………………… 5
3. Menü ………………………………………………………………… 7
CONTENTS
1. Technical Data ……………………………………………………… 12
2. Operation …………………………………………………………… 13
2.1. Initial operation………………………………………………………………………… 13
2.2. Touchscreen-Display ………………………………………………………………… 13
2.3. Program selection …………………………………………………………………… 13
3. Menu ………………………………………………………………… 15

www.mn-net.com
4
1. Technische Daten
NANOCOLOR
®VARIO HC: Programmierbarer Thermoblock für den chemisch-analyti-
schen Aufschluss mit 12 Bohrungen für Rundküvetten 16 mm
AD (Außendurchmesser) mit Abkühlfunktion
Anzeige: Hintergrundbeleuchteter, farbiger LCD-Touchscreen
Bedienung: Display-Menüführung via Touchscreen
Temperaturbereich: 40–160 °C (Schrittweite 1 °C)
Temperaturen: 5 vorprogrammierte Temperaturen 70 / 100 / 120 / 148 / 160 °C
7 weitere freie Programmplätze für Temperaturen
Temperaturstabilität: ± 1 °C (gemäß DIN, EN, ISO und EPA Methoden)
Aufheizzeit: von 20 °C auf 160 °C innerhalb von 5 Minuten
Abkühlzeit: von 160 °C auf 50 °C innerhalb von 10 Minuten
Abschalttemperatur: im gesamten Temperaturbereich frei wählbar (Schrittweite
10 °C)
Heizzeiten: 4 vorprogrammierte Heizzeiten 30 min, 60 min, 120 min, cont
8 weitere freie Programmplätze für Heizzeiten
Zeitbereich: 0h:01min–9h:59min (Schrittweite 1 min)
Sicherheit: Austauschbare Sicherheitsabdeckung als Berührungsschutz
Schutzhaube mit elektro-magnetischer Arretierung
Übertemperaturschutz
Schnittstelle: Bidirektionale serielle RS 232, je einmal USB A (Master) und
USB B (Slave)
Anschlussmöglichkeit für NANOCOLOR
®T-Set (REF 919 917)
(Möglichkeit der vollautomatischen Kalibrierung und Erstel-
lung eines Prüfzertikates für die Prüfmittelüberwachung ge-
mäß DWA – A 704)
Update: Über Internet und USB-Stick
Stromversorgung: 110–230 V ~, 50 / 60 Hz
Leistungsaufnahme: 150 / 550 VA
Abmessungen: 290 x 287 x 146 mm
Gewicht: ca. 3,2 kg
Prüfzeichen: CE
Garantie: 2 Jahre
Konformitätserklärung:
Diese Geräte entsprechen den folgenden Richtlinien:
2006/95/EG – Niederspannungsrichtlinie
2004/108/EG - EMV Richtlinie

www.mn-net.com 5
2. Bedienung
2.1. Inbetriebnahme
Thermoblock samt Zubehör aus der Versandkartonage nehmen und bei Raumtem-
peratur, geschützt vor direkter Sonneneinstrahlung auf eine gerade und trockene
Unterlage stellen. Thermoblock mit dem Stromnetz verbinden und mit dem auf der
Geräterückseite bendlichen Netzschalter einschalten.
Info
Die Seriennummer des Gerätes, die aktuelle Softwareversion und die Version des
Bootloaders werden angezeigt. Durch Antippen des Infobereiches gelangen Sie zu-
rück zur Programmauswahl.
2.2. Hinweise zur Verwendung des Touchscreen-Displays
Der Thermoblock besitzt ein beleuchtetes, farbiges Touchscreen-Display. Das Dis-
play wird über die Berührung einzelner Felder bedient. Machen Sie sich mit der
Funktionsweise des Touchscreen-Displays vertraut, indem Sie einzelne Schaltä-
chen mit dem Finger oder einem speziellen Taststift antippen. Durch das Antippen
von Schaltächen wird die entsprechende Funktion angewählt. Bedienen Sie das
Touchscreen-Display bitte nicht mit scharfen oder spitzen Gegenständen. Reinigen
Sie das Touchscreen-Display mit einem Mikrofasertuch.
2.3. Programmauswahl
01-11-2011 12:15:00
Aufruf einer vorprogrammierten Temperatur. Die zuletzt verwendete Temperatur wird
immer zuerst angezeigt. Die Tasten arbeiten im Tipp-Rollmodus. Es werden nur pro-
grammierte Temperaturen von der kleinsten zur größten geordnet angezeigt.
Aufruf einer vorprogrammierten Zeit. Die zuletzt verwendete Zeit wird immer zuerst
angezeigt. Die Tasten arbeiten im Tipp-Rollmodus. Es werden nur programmierte
Zeiten von der kürzesten zur längsten geordnet angezeigt.
Start des ausgewählten Programms.
Im Display blinkt während der Aufheizphase die gewählte Temperatur.
Nach Erreichen der gewünschten Programmtemperatur erfolgt ein Signalton und die
gewählte Zeit läuft ab.

www.mn-net.com
6

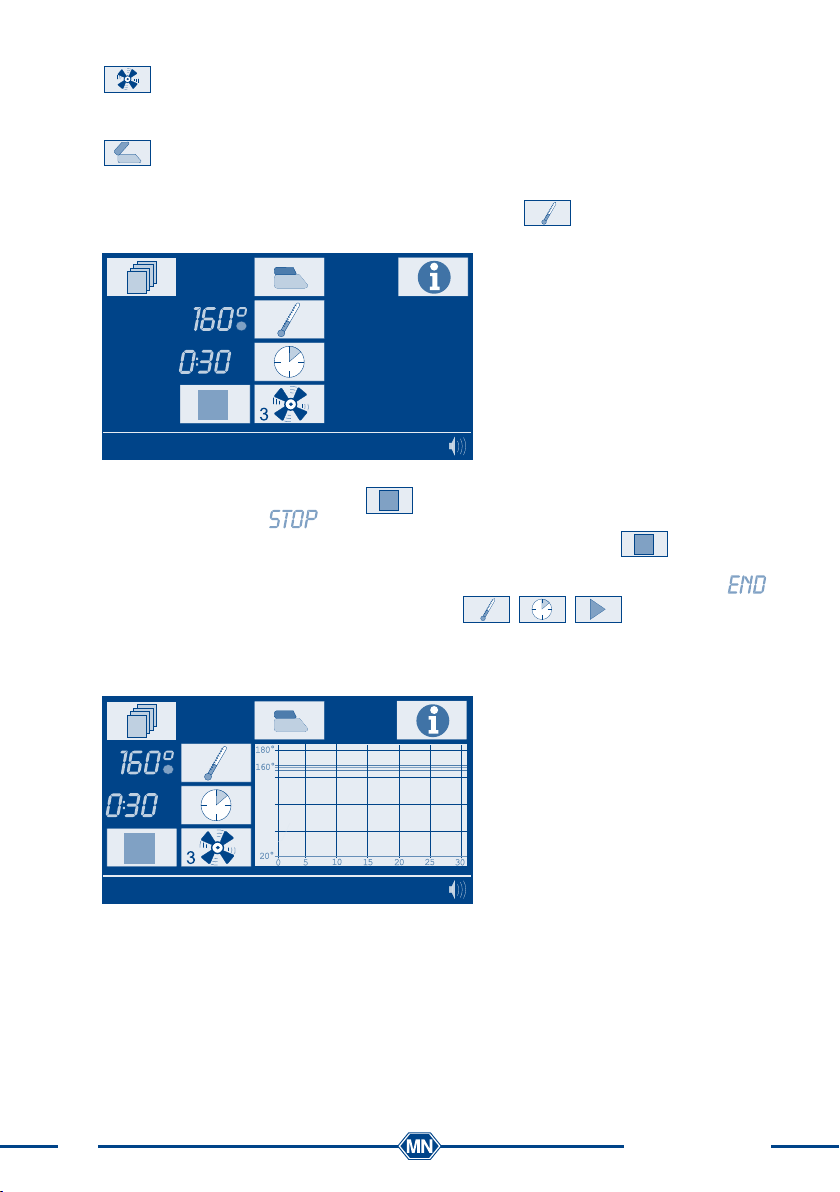

Aktivierung / Deaktivierung der automatischen aktiven Kühlung nach Ablauf der
Reaktionszeit.
Öffnung / Verriegelung der elektromagnetischen Schutzhaube.
Während der Aufheizphase kann durch Drücken der Taste die aktuelle Tem-
peratur angezeigt werden.
01-11-2011 12:15:00
Ein laufendes Programm kann jederzeit abgebrochen werden. Ein Programm-
abbruch wird durch Drücken der Taste ausgelöst.
Im Display erscheint .
Innerhalb von 5 s muss der Abbruch durch erneutes Drücken der Taste bestä-
tigt werden, ansonsten läuft das Programm normal weiter.
Nach Beendigung der Abkühlung erfolgt ein Signalton und im Display erscheint .
Nach Drücken einer der folgenden Tasten ( , , ), wird das zuletzt
gewählte Programm wieder aufgerufen.
Grak-Modus
01-11-2011 12:15:00
Durch Antippen des Grakfeldes kann der Temperaturbereich vergrößert bzw. ver-
kleinert angezeigt werden.

www.mn-net.com 7

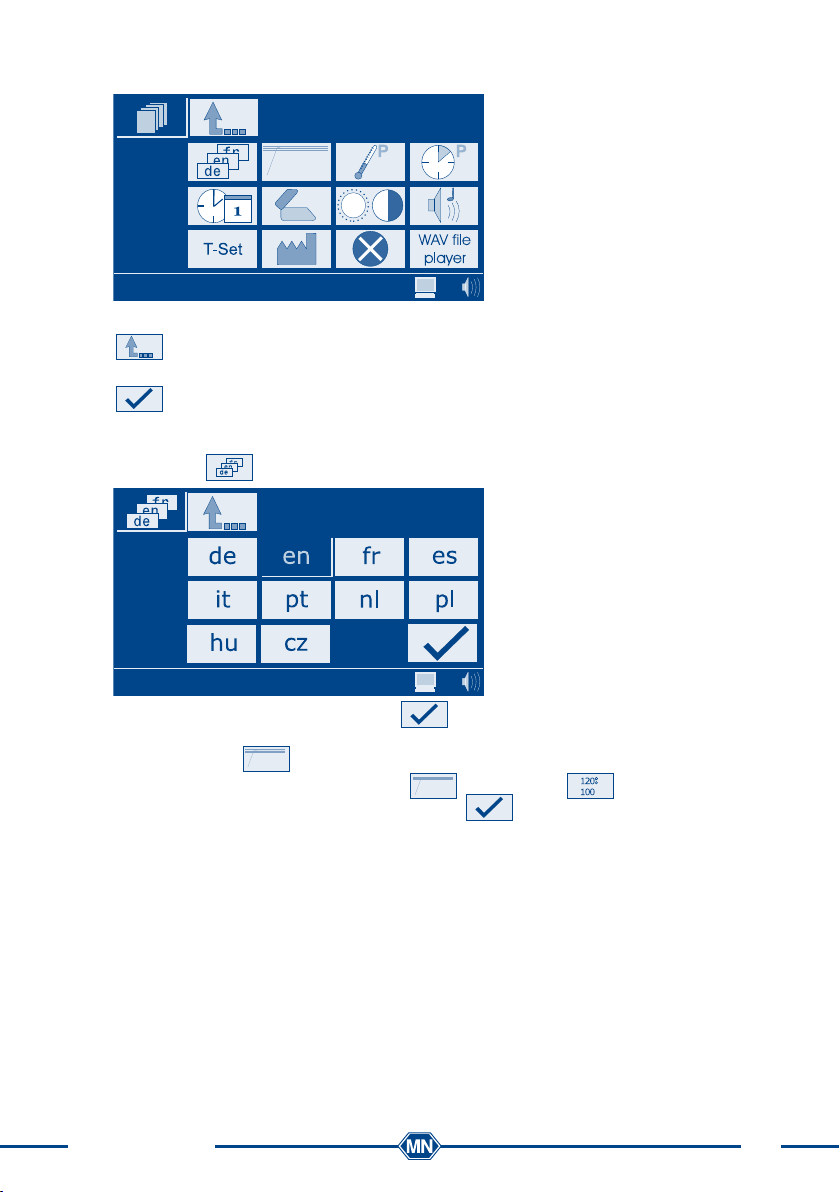

3. Menü
01-11-2011 12:15:00
Grundlegende Funktionen:
Esc
Zurück zum Hauptmenü, ohne dass Änderungen wirksam und gespeichert werden.
OK
Die vorgenommenen Änderungen werden wirksam und gespeichert.
Sprache
01-11-2011 12:15:00
Sprache auswählen und mit bestätigen.
Grak-Modus
Es erscheint ein Fenster zum Ein- und Ausschalten des Grak-
Modus.
Gewünschte Einstellung wählen und mit bestätigen.

www.mn-net.com
8

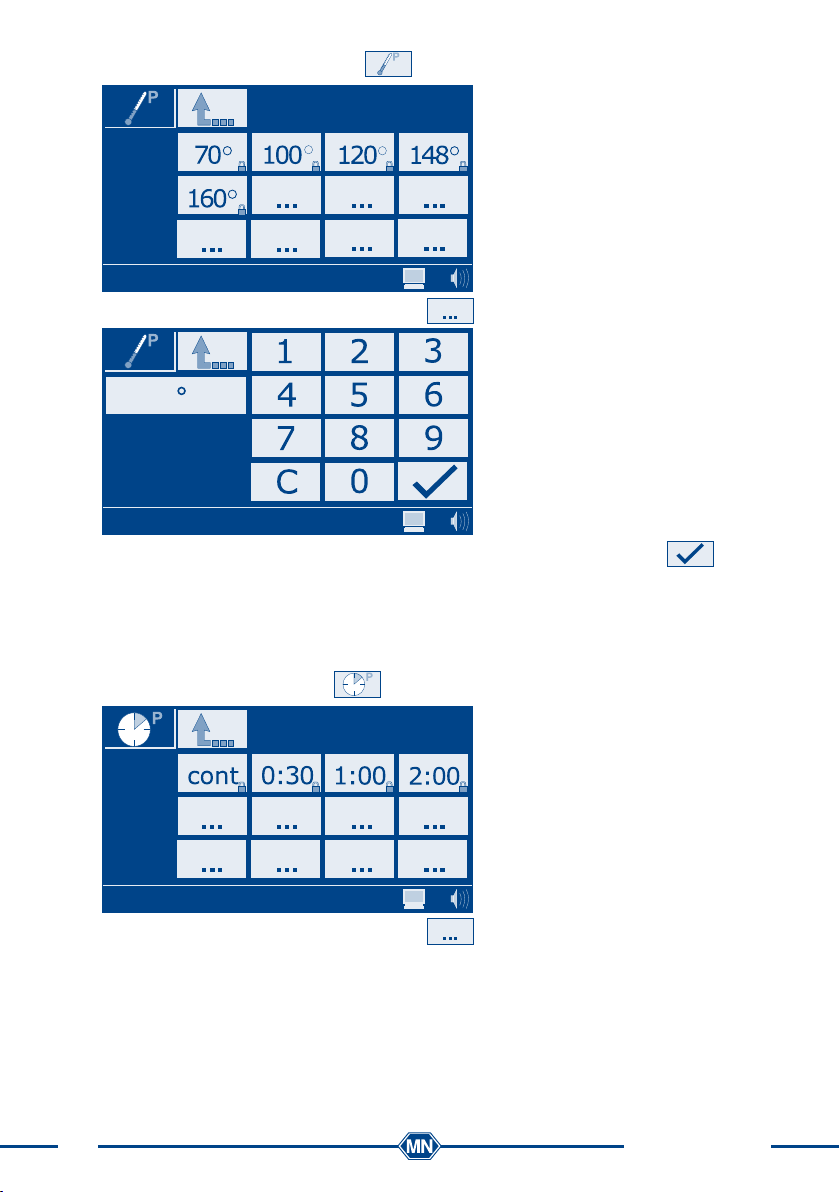

Temperaturen programmieren
01-11-2011 12:15:00
Freien Speicherplatz durch Drücken auf auswählen.
01-11-2011 12:15:00
Gewünschte Temperatur im Bereich von 40–160 °C eingeben und mit bestä-
tigen.
Vom Anwender programmierte Temperaturen können in gleicher Weise gelöscht
bzw. editiert werden.
Vorprogrammierte Temperaturen können nicht verändert werden.
Heizzeiten programmieren
01-11-2011 12:15:00
Freien Speicherplatz durch Drücken auf auswählen.

www.mn-net.com 9

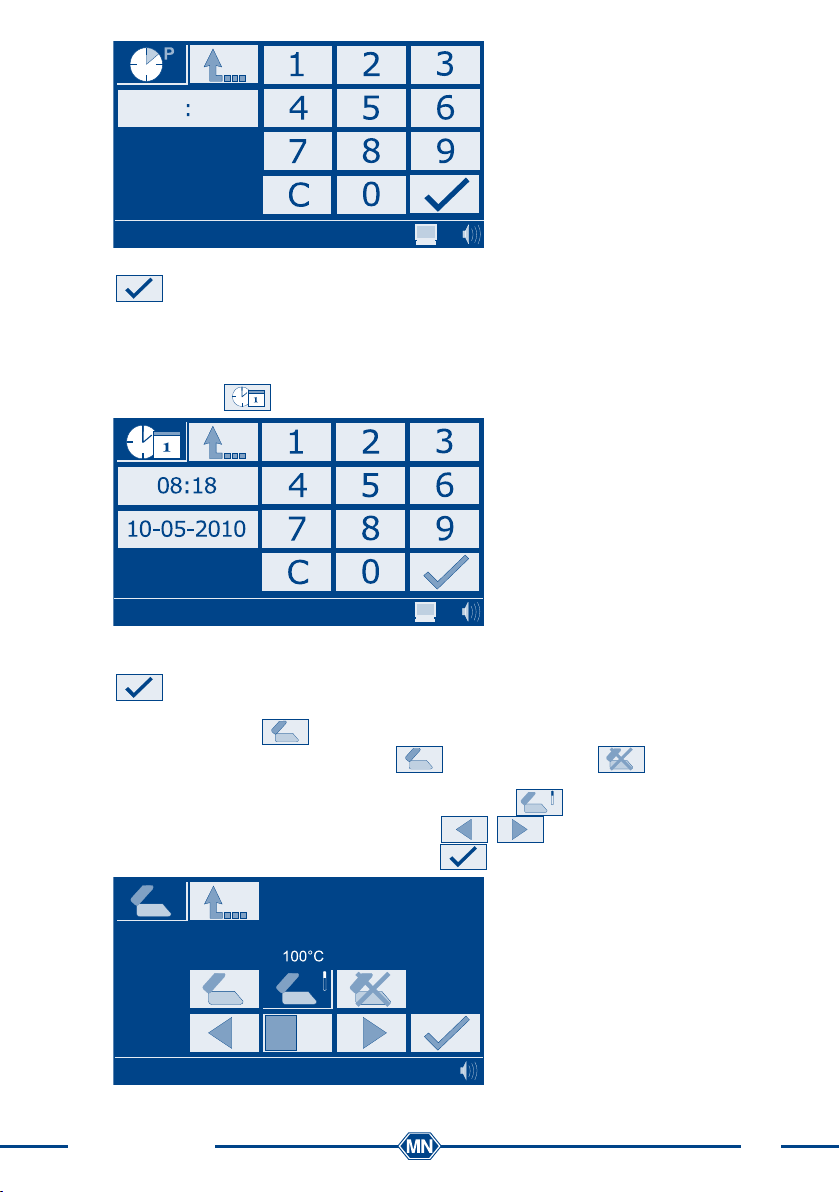

01-11-2011 12:15:00

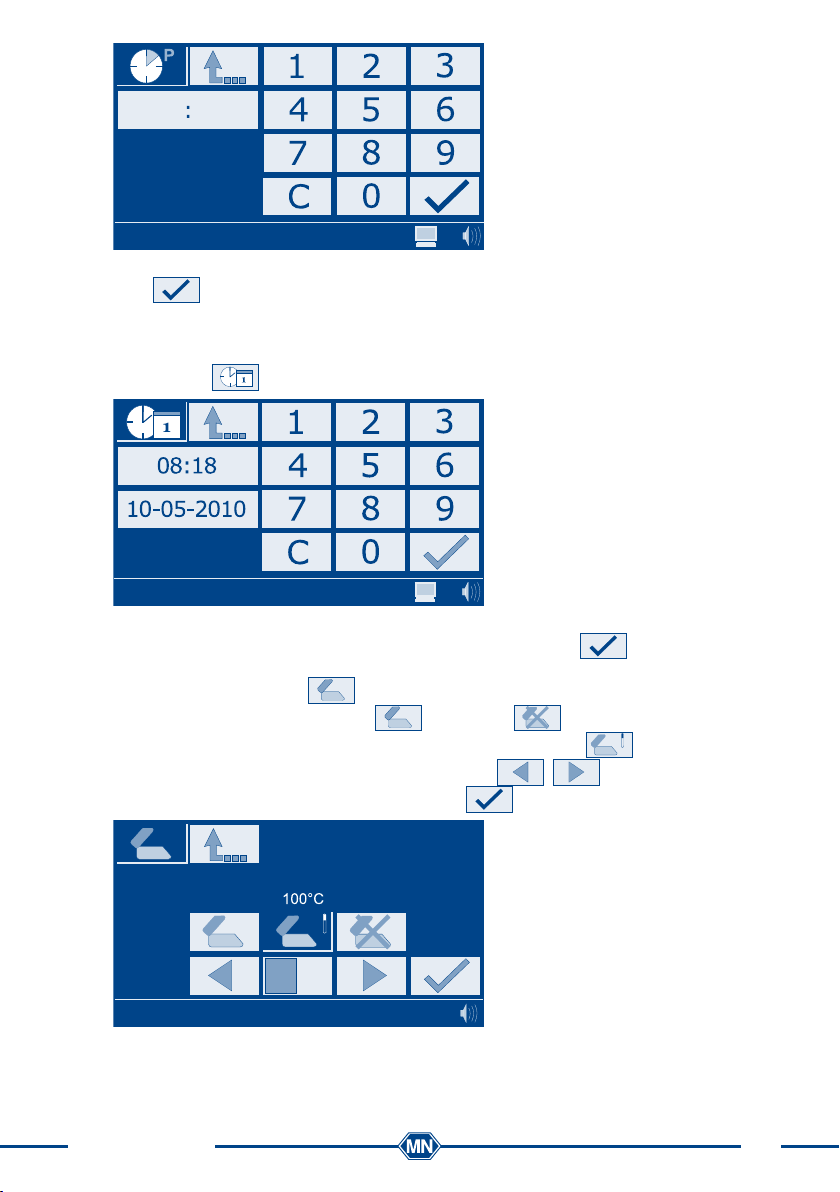

Die gewünschte Heizzeit im Bereich von 0h:01min–9h:59min eingeben und mit
bestätigen.
Vom Anwender programmierte Heizzeiten können in gleicher Weise gelöscht bzw.
editiert werden.
Vorprogrammierte Heizzeiten können nicht verändert werden.
Datum / Zeit
01-11-2011 12:15:00
Uhrzeit in Form hh:mm eingeben.
Datumsfeld durch Antippen anwählen. Datum im Format tt-mm-20jj eingeben und mit
bestätigen.
Haubenwarnung
Es erscheint ein Fenster zum Ein- und Ausschalten der Haubenwar-
nung.
Auch eine Temperarturabhängige Warnung ist mit möglich.
Die Temperatur kann durch Drücken der Tasten angepasst werden.
Gewünschte Einstellung wählen und mit bestätigen.
01-11-2011 12:15:00

www.mn-net.com
10
Display
01-11-2011 12:15:00
Durch Drücken der Tasten kann die Helligkeit , der Kontrast
und die Sättigung des Displays den Umgebungsbedingungen angepasst werden.
Sound
Durch Drücken der Tasten kann die Lautstärke eingestellt werden. Die
Einstellung wird in der Statuszeile durch das Icon verdeutlicht.
T–Set
Durch Drücken der Taste öffnet sich das Kalibrationsmenü.
Im Kalibrationsmenü werden alle programmierten Temperaturen kalibriert.
Nach Beendigung einer Kalibration muss die Übernahme der neuen Funktion mit
bestätigt werden.
Durch Drücken der Taste öffnet sich das Testmenü.
Im Testmenü werden alle programmierten Temperaturen geprüft, die Kalibration wird
nicht verändert.
01-11-2011 12:15:00
Durch Drücken der Taste wird die Werkseinstellung wieder hergestellt.
Mit der Taste wird das gewählte Programm gestartet.
Die ermittelten Temperaturabweichungen werden in verschiedenen Farben je nach
Abweichung dargestellt.
Abweichung Farbe
< 1 °C Grün
1 < x < 2 °C Gelb
> 2 °C Rot
Durch Drücken der Taste kann das Kalibrations-/Testprotokoll auf einem USB-
Stick gespeichert werden.

www.mn-net.com 11

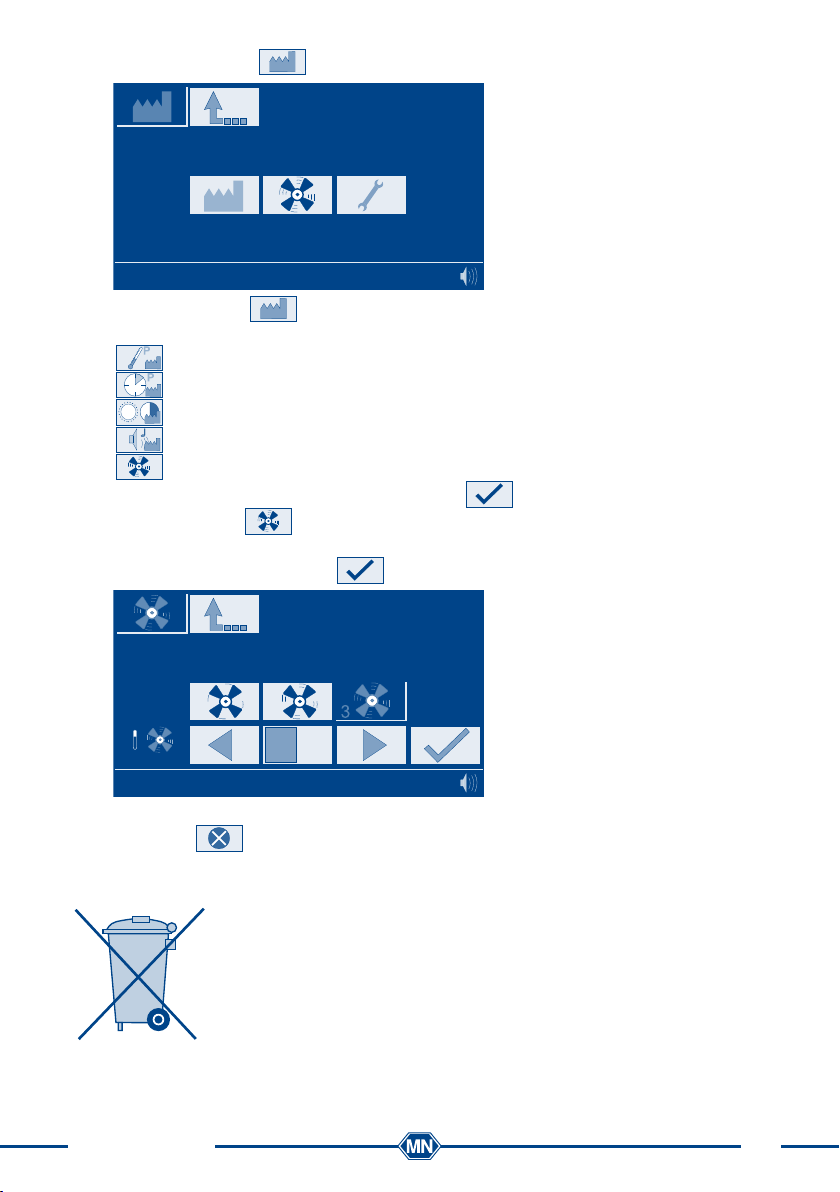

System Einstellungen
01-11-2011 12:15:00
Durch Drücken der Taste öffnet sich ein Fenster zur Wiederherstellung der
Werkseinstellung für die folgenden Einstellungen:
Benutzerdenierte Temperaturen
Benutzerdenierte Heizzeiten
Displayeinstellungen
Soundeinstellungen
Lüftereinstellungen
Gewünschte Einstellung wählen und mit bestätigen.
Durch Drücken der Taste öffnet sich ein Fenster zur Einstellung der Lüfterge-
schwindigkeit und der Abschalttemperatur des Lüfters.
Gewünschte Einstellung wählen und mit bestätigen.
01-11-2011 12:15:00
21
50° C
Fehlerprotokoll
Es erscheint ein Fenster mit einer Liste der aufgetretenen Fehler.
Entsorgung gemäß EU-Richtlinie 2002/96/EG
In Übereinstimmung mit den örtlichen und nationalen gesetzli-
chen Vorschriften (EU-Richtlinie 2002/96/EG) übernimmt die Firma
MACHEREY-NAGEL die kostenlose Entsorgung von Altgeräten.
Hinweis: Eine Entsorgung über öffentliche Entsorgungssysteme ist
ab dem 13.08.2005 nicht mehr möglich. Bitte kontaktieren Sie für
den Entsorgungsfall Ihren MACHEREY-NAGEL Ansprechpartner.

www.mn-net.com
12
1. Technical Data
NANOCOLOR
®VARIO HC: Programmable heating block for chemical-analytical diges-
tions with 12 holes for test tubes with 16 mm outer diameter
with active cooling function
Display: Coloured, backlit LCD touchscreen
Operation: Display menu guidance via touchscreen
Temperature range: 40–160 °C (1 °C increments)
Temperatures: 5 pre-programmed temperatures: 70 / 100 / 120 / 148 / 160 °C
7 free memory locations for individual temperature settings
Temperature stability: ± 1 °C (according to DIN, EN, ISO and EPA methods)
Warm-up time: from 20 °C to 160 °C within 5 minutes
Cooling time: from 160 °C to 50 °C within 10 minutes
Turn-off temperature: free selection within the entire temperature range (10 °C in-
crements)
Heating times: 4 pre-programmed heating times: 30 min, 60 min, 120 min,
cont
8 free memory locations for individual time settings
Time range: 0h:01min–9h:59min (1 min increments)
Safety: Replaceable safety covers as contact protection
Lockable electro-magnetic protective lids
Overheating protection
Interface: Bidirectional serial RS 232, USB A (master) and USB B (slave)
Allows connection of NANOCOLOR
®T-Set (REF 919 917)
(optional fully automatic calibration and preparation of test
certicates for instrument control and monitoring)
Update: Via Internet and USB stick
Power supply: 110–230 V ~, 50 / 60 Hz
Power consumption: 150 / 550 VA
Dimensions: 290 x 287 x 146 mm
Weight: approx. 3.2 kg
Marking: CE
Warranty: 2 years
Declaration of conformity:
These instruments conform to the following directives:
2006/95/EC – Low-Voltage Directive
2004/108/EC – EMV Directive

www.mn-net.com 13
2. Operation
2.1. Initial operation
Remove the heating block and all accessories from the packing case. Place the
heating block at room temperature on a dry and level surface, protected from direct
sunlight. Connect the heating block to the mains supply and switch on the instrument
with the main switch on the back.
Info
Serial number, actual software version and bootloader version are displayed. Press
the info screen to return to the start screen.
2.2. Touchscreen-Display
The heating block is equipped with an illuminated coloured touchscreen display. The
display is used by touching specic buttons. Familiarize yourself with the functions
of the touchscreen by pressing individual buttons with your nger or a special pen.
After touching a button, the relevant function is activated. Do not use sharp or pointed
instruments to operate the touchscreen. Clean the touchscreen display with a micro-
bre cloth.
2.3. Program selection
01-11-2011 12:15:00
Selection of a pre-programmed temperature. The temperature used last is always
displayed rst. Press the buttons repeatedly to scroll through the temperatures. Only
programmed temperatures are displayed. The temperature values are always dis-
played in ascending order.
Selection of a pre-programmed heating time. The time used last is always displayed
rst. Press the buttons repeatedly to scroll through the heating times. Only pro-
grammed times are displayed. The time values are always displayed in ascending
order.
Start of a selected program.
While warming up, the selected temperature is ashing in the display.
When the desired temperature is reached, a signal tone sounds and the selected
time starts to run.

www.mn-net.com
14
Enable / disable the automatic cooling function once the reaction time has elapsed.
Open / Lock the electro-magnetic protective cover.
While warming up, the current temperature can be displayed by pressing the
button.
01-11-2011 12:15:00
A running program can be stopped at any time. A program stop is triggered by press-
ing the button.
appears in the display.
Stop must be conrmed within 5 s by pressing the button again, otherwise the
program continues to run.
At the end of cooling, a signal tone sounds and appears in the display.
Press one of the following buttons ( ,,) to call up the last program
again.
Graphic-mode
01-11-2011 12:15:00
Press the graphic to zoom in and out.

www.mn-net.com 15
3. Menu
01-11-2011 12:15:00
General buttons:
Esc
Back to the main menu without conrming or saving changes.
OK
Changes are conrmed and/or saved.
Language
01-11-2011 12:15:00
Select a language and conrm with .
Graphic-mode
A window is displayed to enable or disable the graphic mode.
Select the required setting and conrm with .

www.mn-net.com
16
Temperature programming
01-11-2011 12:15:00
Select an empty slot by pressing .
01-11-2011 12:15:00
Enter the desired temperature in the range from 40 to 160 °C and conrm with
.
User dened temperatures can be deleted or edited in the same way.
Pre-programmed temperatures can not be deleted or edited.
Heating time programming
01-11-2011 12:15:00
Select an empty slot by pressing .

www.mn-net.com 17
01-11-2011 12:15:00
Enter the desired heating time in the range from 0h:01min–9h:59min and conrm
with .
User dened heating times can be deleted or edited in the same way.
Pre-programmed heating times can not be deleted or edited.
Date / time
01-11-2011 12:15:00
Enter the time in the format hh:mm. Select the eld for the date by touching.
Enter the date in the format dd-mm-20yy and conrm with .
Protective lid warning
A window is displayed to enable or disable the protective lid warning.
A warning dependent of the temperature is possible as well .
You can adjust the temperature by pressing the buttons.
Select the required setting and conrm with .
01-11-2011 12:15:00

www.mn-net.com
18
Display
01-11-2011 12:15:00
Press to adjust brightness , contrast and saturation to the
surrounding light conditions.
Sound
Press to adjust the sound level.
The icon in the display shows the adjusted sound level.
T–Set
Press to select the calibration mode.
The calibration mode allows you to calibrate all programmed temperatures.
After calibration, press to conrm and save the new calibration data.
Press to select the test mode.
The test mode allows you to test all programmed temperatures, the calibration is not
changed.
01-11-2011 12:15:00
Press to restore factory settings.
Press to start the program.
Deviations in temperature are displayed in different colors:
Deviation Color
< 1 °C green
1 < x < 2 °C yellow
> 2 °C red
Press to save the calibration or test protocol on a USB stick.

www.mn-net.com 19
System settings
01-11-2011 12:15:00
Once you press , a new window appears to restore the following factory set-
tings.
User-dened temperatures
User-dened heating times
Display settings
Sound settings
Fan settings
Select the required setting and conrm with .
Once you press a new window appears to adjust the fan speed and its turn-off
temperature.
Conrm your selection with .
01-11-2011 12:15:00
21
50° C
Error list
A window with an error list is displayed.
Disposal in accordance with EU Directive 2002/96/CE
In compliance with local and national legal regulations (EU Directive
2002/96/CE), the MACHEREY-NAGEL company disposes old
instruments free of charge.
Note: With effect from August 2005, disposal using public waste
disposal facilities is no longer permitted. In the case of disposal,
please contact your MACHEREY-NAGEL representative.

GA VARIO HC / A041427 / 111.1
MACHEREY-NAGEL
Your competent partner in analytical chemistry
Tradition and Modernity – 100 years of experience
· Worldwide operating German company (founded 1911)
· Subsidiaries in France, Switzerland and USA
· Distributors in over 150 countries
· Longtime tradition in filter papers
· Development, production and sales of special products for water, environmental and food analysis,
for biotechnology, chemical and pharmaceutical industry and medical diagnostics
Quality and Diversity – 5 product ranges with over 25 000 products „Made in Germany“
Filtration · Filter Papers
· Filter Membranes
· Extraction Thimbles
Rapid Tests · Test Papers and Test Strips
· Urine Test Strips
Water Analysis · Colorimetric and Titrimetric
Test Kits
· Photometric Water Analysis
· Microbiology
Service
· Technical support by our Customer Service Center
· Product-specific quality certificates and Material Safety Data Sheets
· Customised special products
· Easy ordering and short delivery times
· Large number of catalogues, flyer and product information – of course free of charge
Contact
Technical Support and Customer Service Center for Water Analysis,
Filtration, Rapid Tests, Medi-Test: +49 (0)-2421 / 969 138
+49 (0)-2421 / 969 161
+49 (0)-2421 / 969 174
+49 (0)-2421 / 969 187
Product Management Water Analysis: +49 (0)-2421 / 969 168
Product Management Filtration and Rapid Tests: +49 (0)-2421 / 969 166
Please visit our website: www.mn-net.com
Chromatography · High Performance Liquid
Chromatography (HPLC)
· Gas Chromatography (GC)
· Thin Layer Chromatography (TLC)
· Sample Preparation (SPE)
Bioanalysis · Kits for Purification of Nucleic Acids
· Kits for Purification of Proteins
· Transfer Membranes
Bedienungsanleitung
User manual
NANOCOLOR ®VARIO HC
MACHEREY-NAGEL GmbH & Co. KG · Neumann-Neander-Str. 6–8 · 52355 Düren · Germany
France:
MACHEREY-NAGEL EURL
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Switzerland:
MACHEREY-NAGEL AG
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Germany
and international:
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
www.mn-net.com
www.mn-net.com
MACHEREY-NAGEL
EN ISO 9001: 2008
CERTIFIED
