Maico ECA 15/2 E Service manual

D
GB
F
Rohreinschubventilator
Duct-mounted fan
Aérateur tubulaires
ECA 15/2 E
ECA 15/4 E
Montage- und Betriebsanleitung
Mounting and Operating instructions
Instructions de montage et Mode d’emploi
www.maico-ventilatoren.com

2
ECA 15/2 E und ECA 15/4 E
1. Lieferumfang
Rohreinschubventilator, 2 Schaumstoff-
bänder, Zubehörbeutel (Leitungstülle,
Zugentlastung mit 2 Schrauben, 2 Schrauben
für Deckel), Montage- und Betriebsanleitung.
2. Verwendete Symbole
2.1 Warnsymbole
Lebensgefahr!
Eine Nichtbeachtung kann
zum Tod oder zu schweren
GEFAHR
Körperverletzungen führen.
Verletzungsgefahr! Sach-
schäden! Eine Nichtbeachtung
kann zu leichten bis mittleren
VORSICHT
Körperverletzungen führen.
ACHTUNG
Sachschäden!
Eine Nichtbeachtung kann zu
Sachschäden führen.
2.2 Sonstige Symbole
i
INFO-Symbol: Mit diesem
Symbol versehene Text-
passagen geben Ihnen wichtige
Informationen und Tipps.
●
●
Aufzählungssymbol:
Liste mit wichtigen Informatio-
nen zum jeweiligen Thema.

Handlungssymbol:
Liste mit durchzuführenden
Tätigkeiten. Führen Sie die
angegebenen Anweisungen
der Reihe nach durch.
3. Produktinformationen
3.1 Geräteübersicht, Abb. G
1 Gehäuse
2 Anschlussklemme, 2polig
3 Deckel
4 Zubehörbeutel, komplett
4.1 Leitungstülle, weiß
4.2 Zugentlastung
5 Schaumstoffband
6 Federscheibe
7 Motor
8 Schraube
9 Flügelrad
10 Sicherungsring
P Pfeile Förder- und Drehrichtung
3.2 Produktbeschreibung
ECA 15/2 E und ECA 15/4 E, drehzahl-
steuerbar. Zur Be- oder Entlüftung von
Bädern, WC´s, Räumen.
Der Motor ist für den Dauerbetrieb ausgelegt.
Hintereinanderschalten von 2 Ventilatoren
ergibt doppelte Druckstärke.
Ein/Aus mit Lichtschalter oder separatem
Schalter (beide bauseitig). Ventilator schaltet
beim Betätigen des Schalters sofort ein/aus.
Bei thermischer Überlastung schaltet ein
integrierter Motorüberlastungsschutz das
Gerät aus.
Impressum: © Maico Elektroapparate-Fabrik GmbH.
Deutsche Original-Betriebsanleitung.
Druckfehler, Irrtümer und technische Änderungen
vorbehalten.

3
4. Technische Daten
Siehe Typenschild.
4.1 Temperaturen
●Zulässige Höchsttemperatur des Förder-
mediums + 40°C.
5. Grundlegende
Sicherheitshinweise
5.1 Allgemeine Sicherheitshinweise
●Sicherheitshinweise vor Inbetriebnahme
aufmerksam durchlesen.
●Das Gerät darf nicht als Spielzeug
verwendet werden.
●Anleitung aufbewahren.
●Montage nur durch Fachkräfte zulässig.
●Elektrischer Anschluss und Repara-
turen nur durch Elektrofachkräfte
zulässig.
●Die auf dem Typenschild angegebene
Schutzart ist nur gewährleistet
– bei bestimmungsgemäßem Einbau
(waagerechte Einbaulage) und
– bei ordnungsgemäßer Einführung der
Leitungen in die vorgesehene Leitungstülle.
●Fest verlegte elektrische Zuleitung.
Ventilator nur an einer fest verlegten
elektrischen Installation (max. 1,5 mm²)
anschließen. Diese muss mit einer
Vorrichtung zur Trennung vom Netz mit
min. 3 mm Kontaktöffnung an jedem Pol
ausgerüstet sein.
●Gerät nur mit auf Typenschild angegebener
Spannung und Frequenz betreiben.
●Nie ohne Schutzgitter bei freier Ansaugung
betreiben. Zum Beispiel Maico-Schutzgitter
SG montieren.
●Veränderungen und Umbauten am Gerät
sind nicht zulässig und entbinden Maico
von jeglicher Gewährleistung und Haftung.
5.2 Bestimmungsgemäße
Verwendung
●Zur Be- oder Entlüftung, je nach Einbau-
lage im Rohr.
●Für die Entlüftung von Bädern, WCs,
Abstell- und Vorratsräumen, Büros etc.
●Passend in Rohre DN 150, zum Beispiel
Wickelfalzrohr oder Wandhülse WH 150.
●In trockenen Räumen für jede Einbaulage
geeignet.
5.3 Vorhersehbare Fehlanwendungen
Maico haftet nicht für Schäden durch bestim-
mungswidrigen Gebrauch. Gerät auf keinen
Fall einsetzen:
●wenn ein Berührungsschutz nach EN 294
fehlt.
●in der Nähe von brennbaren Materialien,
Flüssigkeiten oder Gasen.
●für die Förderung von Chemikalien,
aggressiven Gasen oder Dämpfen.
●in explosionsfähiger Atmosphäre.
●in Einzelentlüftungsanlagen nach
DIN 18017.
5.4 Sicheres und korrektes Verhalten
für den Betrieb
●Verletzungsgefahr! Keine Gegenstände
in den Luftkanal oder das Gerät hinein-
stecken!
●Gefahr durch sich drehendes Flügelrad!
Nicht zu nahe an das Gerät gehen, damit
Haare, Kleidung oder Schmuck nicht in das
Gerät hineingezogen werden können.
●Bei Betrieb mit raumluftabhängigen
Feuerstätten und Einbaulage
"Entlüftung":
Unbedingt für eine ausreichende Zuluft-
nachströmung sorgen. Die maximal
zulässige Druckdifferenz pro Wohneinheit
beträgt 4 Pa.

4
6. Montagevorbereitungen
GEFAHR
Lebensgefahr durch
Stromschlag!
Netzsicherung ausschalten!
Rohrleitung DN 150 installieren.
Elektrische Netzleitung bis zum Montageort
verlegen.
Ventilator wird außerhalb der Wand-
hülse angeschlossen, siehe Abb. C.
Länge der Netzleitung beachten.
Beide Schaumstoffbänder [5] gemäß Abb.
A auf Gehäuse [1] kleben.
6.1 Vorbereitungen für den Betrieb
mit Drehzahlsteller
Drehzahlsteller STU 1, ST 1 oder STS 2,5
aus Maico-Zubehörprogramm verwenden.
VORSICHT
Stillstand und Funktions-
störung des Ventilators bei zu
geringer Ausgangsspannung
am Drehzahlsteller!
Hinweise in Betriebsanleitung
Drehzahlsteller beachten.
Mindestdrehzahl am Drehzahl-
steller immer so einstellen,
dass Motor nach Spannungs-
ausfall wieder anläuft.
Durch die Technik der Phasen-
anschnittsteuerung kann es zu
Brummgeräuschen kommen.
7. Montage

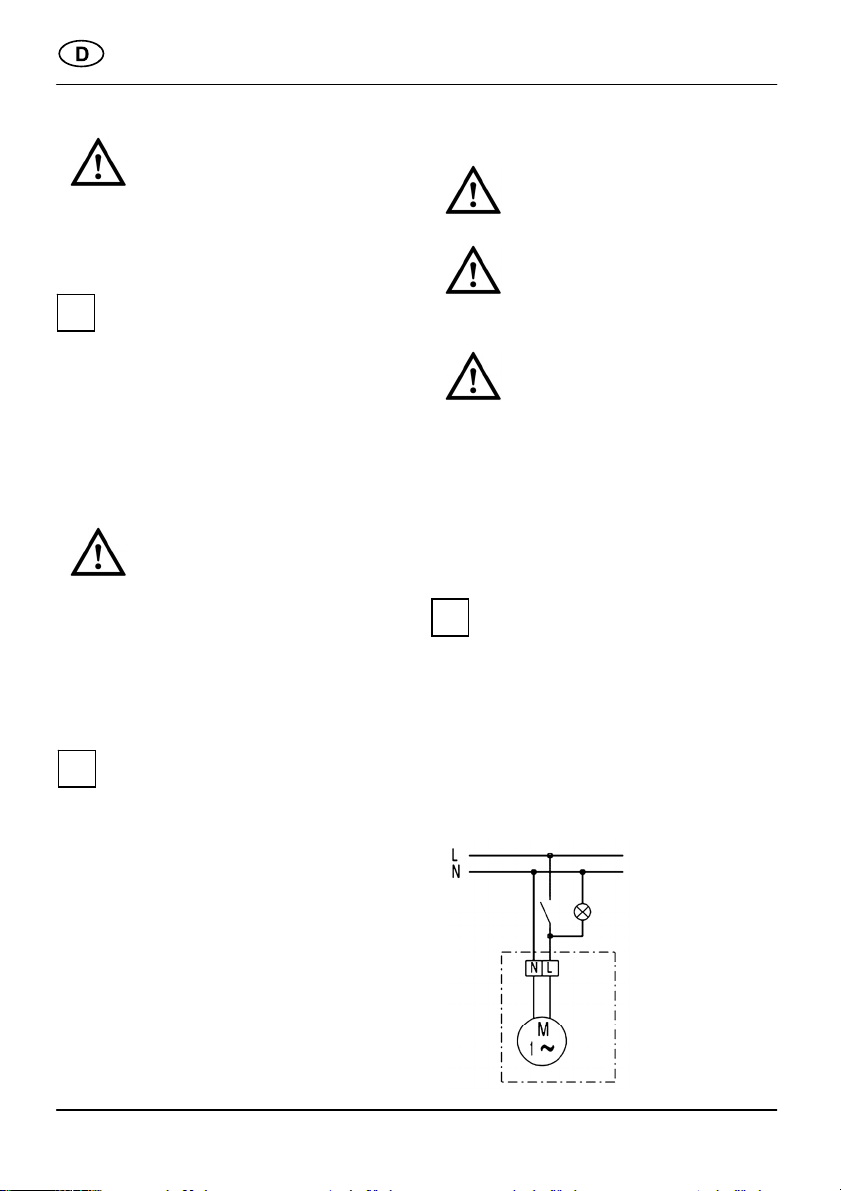

7.1 Elektrischer Anschluss
GEFAHR
Lebensgefahr durch
Stromschlag!
Netzsicherung ausschalten!
VORSICHT
Gerätebeschädigung bei
Kurzschluss!
Schutzleiter und nicht benö-
tigte Adern abschneiden und
isolieren!
VORSICHT
Kurzschlussgefahr und
Gerätebeschädigung durch
eindringendes Kondens-
wasser bei fehlerhafter
Einführung der Anschluss-
leitung.
Netzleitung ordnungsgemäß
durch Leitungstülle [4.1] in das
Gerät führen. Darauf achten,
dass die Leitungstülle die
Anschlussleitung dicht
umschließt.
Bei Elektroinstallation und Geräte-
montage unbedingt die einschlägigen
Vorschriften beachten, in Deutschland
insbesondere DIN VDE 0100 mit den
entsprechenden Teilen.
Deckel [3] abnehmen.
Zapfen der Leitungstülle [4.1] gemäß
Abb. B abschneiden.
Netzleitung durch Leitungstülle [4.1] führen.
Leitungen abmanteln und an Anschluss-
klemme [2] gemäß Schaltbild anschließen.
i
i
i

5
Zugentlastung [4.2] anbringen.
Deckel mit den beiden Befestigungs-
schrauben mit Gehäuse [1] verschrauben,
siehe Abb. C.
7.2 Wandmontage
ACHTUNG Funktionsstörung und Ge-
rätebeschädigung durch
streifendes Flügelrad [9]
bei fehlerhaftem Einbau!
Gehäuse [1] weder verspannt
noch gequetscht einbauen!
ACHTUNG Kurzschlussgefahr und
Gerätebeschädigung durch
Kondenswasserbildung im
Ventilatorgehäuse!
Lüftungsleitungen fachgerecht
thermisch isolieren.
Gehäuse [1] waagerecht ausrichten und in
die Rohrleitung schieben. Förderrichtung
beachten: Entlüftung (Abb. C) oder
Belüftung (Abb. D).
Förder- und Drehrichtung sind auf
dem Ventilatorgehäuse durch Pfeile
"P" gekennzeichnet, siehe Abb. G.
Berührungsschutz anbringen, zum Beispiel
Schutzgitter SG.
7.3 Deckenmontage
ACHTUNG Funktionsstörung und Ge-
rätebeschädigung bei nicht
ordnungsgemäß gesichertem
Ventilator!
Beim Deckeneinbau den
Ventilator mit 3 Schrauben
sichern, siehe Abb. F.
ACHTUNG Funktionsstörung und Ge-
rätebeschädigung durch
streifendes Flügelrad [9]
bei fehlerhaftem Einbau!
Gehäuse [1] weder verspannt
noch gequetscht einbauen!
Gehäuse [1] senkerecht ausrichten und in
die Rohrleitung schieben. Förderrichtung
beachten: Entlüftung (Abb. C) oder
Belüftung (Abb. D).
Förder- und Drehrichtung sind auf
dem Ventilatorgehäuse durch Pfeile
"P" gekennzeichnet, siehe Abb. G.
Ventilator gegen Herabfallen mit
Schrauben mit der Decke verschrauben,
siehe Abb. F. Schrauben sind bauseitig
bereitzustellen.
Berührungsschutz anbringen, zum Beispiel
Schutzgitter SG.
7.4 Inbetriebnahme
Netzsicherung einschalten!
Funktionstest durchführen.
8. Instandhaltung
Das Gerät ist wartungsfrei.
9. Reinigung
GEFAHR
Lebensgefahr durch
Stromschlag!
Netzsicherung ausschalten!
Regelmäßig und sorgfältig alle Staub- und
Schmutzschichten an und innerhalb des
Luftkanals entfernen.
Zum Reinigen kein aggressives,
gesundheitsschädliches oder leicht
entflammbares Reinigungsmittel
verwenden!
i
i

6
10. Störungsbehebung
●Bei jeder Störung Elektrofachkraft
hinzuziehen!
●Reparaturen sind nur durch Elektrofach-
kräfte zulässig!
GEFAHR
Lebensgefahr, Gerät steht
unter Spannung!
Netzsicherung ausschalten!
Störung Maßnahme
Gerätestillstand Prüfen, ob die
Netzsicherung
eingeschaltet ist.
Thermischer Über-
lastungsschutz des
Motors schaltet
Gerät aus.
Ein/Aus-Schalter
in Position „Aus“
schalten.
Vor Wiederinbetrieb-
nahme den Ventilator
so lange ausschalten,
bis Motor und Tem-
peraturbegrenzer
abgekühlt sind.
Die Abkühlzeit kann
bis zu 15 Minuten
betragen. Gerät erst
dann wieder
einschalten.
Besteht die Störung
weiterhin,
Elektrofachkraft
hinzuziehen.
Tab.1: Störungsbehebung
11. Ersatzteile
Ersatzteil-Bestellungen:
Geben Sie generell die Druck-Nr.
0185.0886.0007 dieser Anleitung,
das Produktionsdatum (Stempel
auf dem Gehäuse) und die jeweilige
Positionsnummer in Kapitel 3.1 an.
Ersatzteile sind fettgedruckt.
12. Demontage
GEFAHR
Lebensgefahr durch
Stromschlag!
Netzsicherung ausschalten!
●Die Demontage ist nur durch eine
Elektrofachkraft zulässig.
13. Entsorgung
Nicht in den Restmüll !
Das Gerät enthält teils wiederver-
wertbare Stoffe, teils Substanzen,
die nicht in den Restmüll gelangen
dürfen.
Entsorgen Sie das Gerät nach Ablauf
seiner Lebensdauer nach den in Ihrem
Land geltenden Bestimmungen.
i
i

7
ECA 15/2 E and ECA 15/4 E
1. Scope of delivery
Duct-mounted fan, 2 foam strips, bag of
accessories (cable grommet, tension relief
with 2 screws, 2 screws for cover), mounting
and operating instructions.
2. Symbols used
2.1 Warning symbols
DANGER
Danger to life
Non-observance can lead to
death or serious bodily injuries.
CAUTION
Danger of injury Damage to
property Non-observance can
lead to minor or more serious
bodily injuries.
NOTICE Damage to property
Non-observance can lead to
damage to property.
2.2 Other symbols
INFO symbol: Text passages
marked with this symbol contain
important information and tips.
●List symbol
List containing important infor-
mation on the relevant subject.
Action symbol
List of work to be carried out.
Follow the instructions given
in the order stated.
3. Product information
3.1 Overview of device, Fig. G
1 Housing
2 Terminal, 2-pole
3 Cover
4 Bag of accessories, complete
4.1 Cable grommet, white
4.2 Tension relief
5 Foam strip
6 Spring washer
7 Motor
8 Bolt
9 Impeller
10 Retaining ring
P Arrows for direction of air flow and
rotation
3.2 Product description
ECA 15/2 E and ECA 15/4 E, speed control-
lable. For venting or extracting air from
bathrooms, WCs, rooms.
The motor is designed for continuous
operation. Switching 2 fans on one after
another produces twice the level of pressure.
On/Off with light switch or separate switch
(both supplied by the customer). Fan
switches on/off immediately when the switch
is pressed.
In the event of thermal overload, an integra-
ted motor overload switches the unit off.
Acknowledgements
© by Maico Elektroapparate-Fabrik GmbH. This
instruction is a translation of the German
original operating instructions. We are not
responsible for mistakes or printing errors and
retain the right to make technical modifications
without giving prior notice.
i
●


8
4. Technical data
See rating plate.
4.1 Temperatures
●Permissible maximum temperature of
medium to be conveyed + 40 °C.
5. Essential safety instructions
5.1 General safety instructions
●Read the safety instructions through
carefully before starting up.
●The unit should not be used as a toy.
●Keep the instructions.
●Installation is only permitted when
carried out by trained specialists.
●Electrical connections and repairs are
only permitted when carried out by
trained specialists.
●The degree of protection stated on the
rating plate is only guaranteed
– if installation is undertaken correctly
(horizontal installation position) and
– if the cables are correctly guided into
the cable grommet provided.
●Permanent electrical supply cable.
Only connect the fan to a permanent
electrical installation (max. 1.5 mm²). This
must be equipped with a mains isolation
device with contact openings of at least
3 mm at each pole.
●The fan unit may only be operated using
the voltage and frequency shown on the
rating plate.
●Never operate without protective grille with
free inlet. For example, fit Maico protective
grille SG.
●Modifications and alterations to the unit are
not permitted and release Maico from any
guarantee obligations and liability.
5.2 Intended use
●For venting or extracting air, depending on
installation position in duct.
●For air extraction in bathrooms, WCs,
storage rooms, offices etc.
●Suitable for DN 150 ducts e.g. folded
spiral-seam ducts or wall sleeve WH 150.
●Suitable for any installation position in dry
rooms.
5.3 Predictable misuses
Maico is not liable for damages caused by
usage not for the intended purpose. Under
no circumstances should the unit be used:
●if there is no protection against accidental
contact according to EN 294.
●close to flammable materials, liquids or
gasses.
●for the conveying of chemicals, aggressive
gases or vapours.
●in potentially explosive atmospheres.
●in single air extraction systems, in
Germany according to DIN 18017.
5.4 Safe and correct practices during
operation
●Danger of injury Do not poke objects
into the air channel or unit.
●Danger from rotating impeller Do not get
too close to the unit, to avoid hair, clothing
or jewellery being drawn into the unit.
●When operating with air-ventilated
fireplaces and in "air extraction"
installation position:
a sufficient fresh air supply must be
ensured. The maximum permissible
pressure difference per apartment is 4 Pa.

9
6. Installation preparations
DANGER
Danger to life from electric
shock
Switch the mains fuse off.
Install DN 150 ducts.
Route electrical power cable to installation
location.
Fan is connected outside the wall
sleeve, see Fig. C. Note length of
power cable.
Stick both foam strips [5] onto housing [1]
as shown in Fig. A.
6.1 Preparations for operating with
speed controller
Use speed controller STU 1, ST 1 or
STS 2,5 from the Maico range of
accessories.
CAUTION
The fan will stop and suffer
functional problems if the
output voltage on the speed
controller is too low.
Note information in speed
controller operating
instructions.
Always set the minimum
speed on the speed controller
such that the motor starts up
again after power failure.
The technology used in the phase
angle controller may cause humming
noises.
7. Installation
7.1 Electrical connection
DANGER
Danger to life from electric
shock
Switch the mains fuse off.
CAUTION
Damage to unit in the event
of short-circuits
Cut off and insulate PE
conductor and unneeded
cable cores
CAUTION
Danger of short-circuits and
damage to unit as a result of
penetrating condensation if
the connection cable entry is
incorrect.
Guide power cable properly
through cable grommet [4.1]
into unit. Ensure that the cable
grommet seals off the
connection cable tightly.
Always note the relevant specifica-
tions for electrical installations and
when fitting equipment. In Germany
observe DIN VDE 0100 and the
corresponding parts in particular.
Take off cover [3].
Cut off journal of cable grommet [4.1] as
shown in Fig. B.
Guide power cable through cable grommet
[4.1].

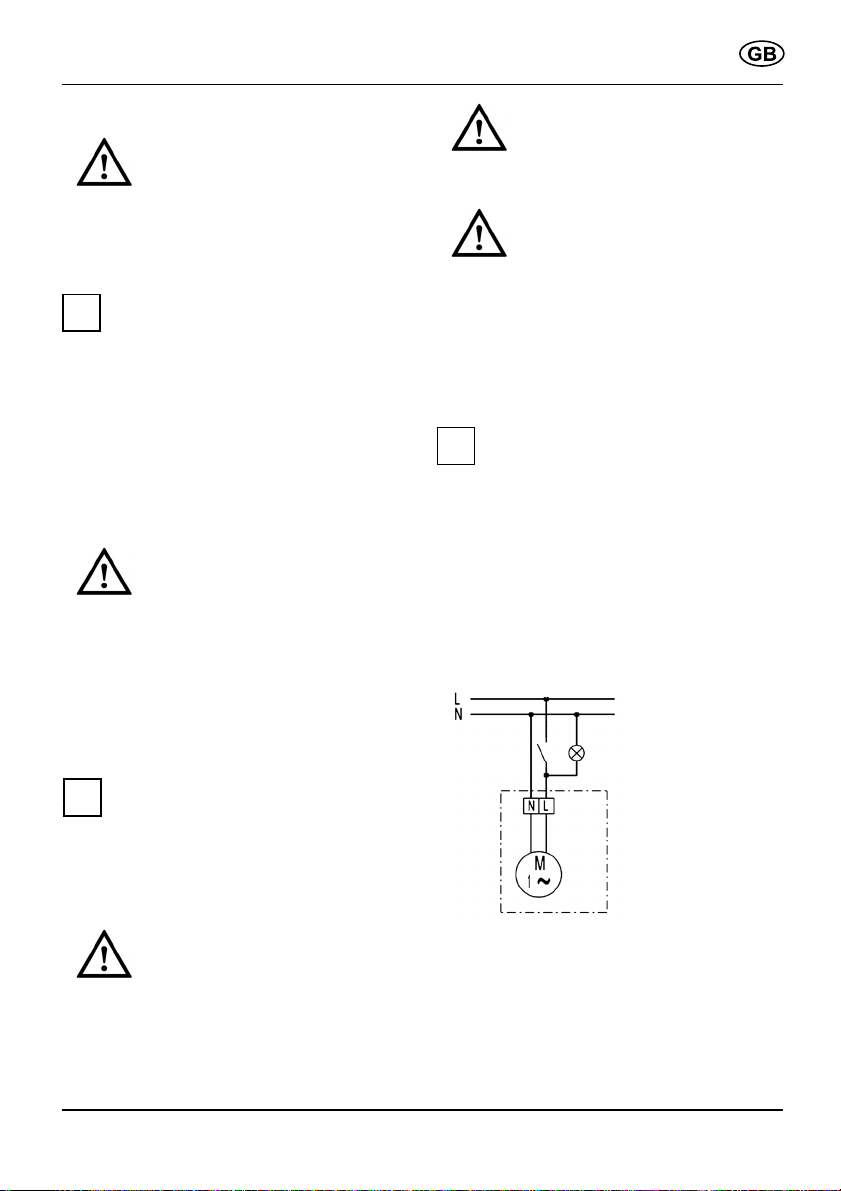

Strip cables and connect to connecting
terminal [2] as shown in wiring diagram.
Fit tension relief [4.2].
Screw cover to housing [1] with two
retaining bolts, see Fig. C.
i
i
i

10
7.2 Mounting on wall
NOTICE Functional problems and
damage to unit if the impeller
[9] scrapes due to incorrect
installation.
Do not twist or squash
housing [1] when installing.
NOTICE Danger of short-circuits and
damage to unit if
condensation builds up in the
fan housing.
Thermally insulate ventilation
ducts in professional manner.
Align housing [1] horizontally and slide into
ducts. Note direction of air flow: Air
extraction (Fig. C) or ventilation (Fig. D).
The direction of air flow and rotation
are marked on the fan housing by
"P" arrows, see Fig. G.
Fit protection against accidental contact,
for example protective grille SG.
7.3 Mounting on ceiling
NOTICE Functional problems and
damage to unit if fans is not
secured properly.
During ceiling installation,
secure the fan with 3 screws,
see Fig. F.
NOTICE Functional problems and
damage to unit if the impeller
[9] scrapes due to incorrect
installation.
Do not twist or squash
housing [1] when installing.
Align housing [1] vertically and slide into
ducts. Note direction of air flow: Air
extraction (Fig. C) or ventilation (Fig. D).
The direction of air flow and rotation
are marked on the fan housing by
"P" arrows, see Fig. G.
Screw fan to ceiling with screws to prevent
it falling off, see Fig. F. Screws should be
provided by the customer.
Fit protection against accidental contact,
for example protective grille SG.
7.4 Start-up
Switch the mains fuse on.
Run function test.
8. Maintenance
The unit is maintenance-free.
9. Cleaning
DANGER
Danger to life from electric
shock
Switch the mains fuse off.
Regularly and carefully remove all layers of
dust and dirt from on and in the air channel.
Do not use aggressive or easily
inflammable cleaning agents that are
hazardous to health when cleaning.
i
i

11
10. Fault rectification
●Call on the services of a trained electrician
any time there is a fault.
●Repairs should only be carried out by a
trained electrician.
DANGER
Danger to life. Unit is powered
up.
Switch the mains fuse off.
Fault Countermeasure
Unit doesn’t run Check that the mains
fuse is switched on.
Thermal overload
protection of the
motor switches unit
off.
Move On/Off switch
into "Off" position.
Before starting back up
again, switch off fan
until the motor and
temperature limiter
have cooled down.
It may take
up to 15 minutes for
them to cool down.
Only then switch the
unit back on.
If the fault persists, call
on the services of a
trained electrician.
Tab.1: Fault rectification
11. Spare parts
Orders for spare parts: Always state
the print no. 0185.0886.0007 of
these instructions, the production date
(stamp on housing) and the relevant
item number from chapter 3.1.
Spare parts are shown in bold.
12. Dismantling
DANGER
Danger to life from electric
shock
Switch the mains fuse off.
●Dismantling should only be carried out
by a trained electrician.
13. Disposal
Do not dispose of in domestic
waste
The unit contains in part material that
can be recycled
and in part substances that should not
end up as domestic waste.
Dispose of the unit once it has reached the
end of its working life according to the
regulations valid where you are.
i
i

12
ECA 15/2 E et ECA 15/4 E
1. Éléments fournis
Un ventilateur tubulaire encastrable, 2 ban-
des en mousse, un sachet d'accessoires
(manchon de câble, décharge de traction
avec 2 vis, 2 vis pour le couvercle), notice de
montage et mode d'emploi.
2. Symboles utilisés
2.1 Symboles d'avertissement
DANGER
Danger de mort !
Le non respect peut entraîner
des blessures corporelles
graves, voire la mort.
PRUDENCE
Risque de blessure !
Dommages matériels ! Le non
respect peut entraîner des
blessures corporelles légères à
moyennes.
ATTENTION Dommages matériels !
Le non respect des symboles
d'avertissement peut entraîner
des dommages matériels.
2.2 Autres symboles
Symbole INFO : Les passages
accompagnés de ce symbole
fournissent des informations et
conseils importants.
●Symbole d’énumération :
Liste d’informations importantes
relatives au sujet concerné.
Symbole d’action :
Liste indiquant des actions à
exécuter. Suivez les instructions
dans l'ordre indiqué.
3. Informations produit
3.1 Vue d'ensemble de l'appareil,
fig. G
1 Boîtier
2 Borne, 2 pôles
3 Couvercle
4 Sachet d'accessoires, complet
4.1 Manchon de câble, blanc
4.2 Décharge de traction
5 Bande en mousse
6 Rondelle élastique
7 Moteur
8 Vis
9 Hélice
10 Anneau de sûreté
P Flèches Sens de refoulement et de
rotation
3.2 Description du produit
ECA 15/2 E et ECA 15/4 E, à vitesse
variable. Pour la ventilation ou l'aération des
salles de bain, WC et autres pièces.
Le moteur est conçu pour un fonctionnement
continu. La mise en marche consécutive de
2 ventilateurs entraîne une force de pression
doublée.
Marche/Arrêt avec interrupteur d'éclairage ou
interrupteur séparé (les deux à fournir par le
client). Le ventilateur se met immédiatement
en marche/arrêt en cas d'activation de
l'interrupteur.
En cas de surcharge thermique, une
protection thermique contre les surcharges
met l'appareil à l'arrêt.
4. Caractéristiques techniques
Voir plaque signalétique.
4.1 Températures
●Température maximale admise pour le
fluide d'acheminement + 40 °C.
Mentions légales
© MAICO Elektroapparate Fabrik GmbH. Cette
instruction est une traduction de l'instruction
allemande originale. Sous réserve de fautes
d'impression, d'erreurs et de modifications
techniques.
i
●


13
5. Consignes de sécurité
fondamentales
5.1 Consignes de sécurité générales
●Lire attentivement les consignes de
sécurité avant la mise en service.
●L’appareil ne doit pas être utilisé comme un
jouet.
●Conserver la notice.
●Montage exclusivement réservé aux
professionnels.
●Le branchement électrique et les
réparations sont exclusivement
réservés à des électriciens qualifiés.
●Le type de protection indiqué sur la plaque
signalétique est uniquement garanti
– en cas de montage conforme à la
destination (installation horizontale) et
– en cas d’introduction correcte des
conduites dans le manchon de câble
adéquat.
●Alimentation électrique permanente.
Le ventilateur doit exclusivement être
raccordé à une installation électrique
permanente (max. 1,5 mm²). Cette dernière
doit être équipée d’un dispositif de coupure
du secteur doté d’une ouverture de contact
de 3 mm min. sur chaque pôle
●Utiliser l'appareil exclusivement à la
tension et à la fréquence indiquées sur la
plaque signalétique.
●Ne jamais utiliser sans grille de protection
en cas d'aspiration libre. Installer par
exemple une grille de protection Maico SG.
●Toute modification ou transformation de
l’appareil est interdite et dégage Maico
de toute garantie ou responsabilité.
5.2 Utilisation conforme
●Pour la ventilation ou l'aération, suivant la
position dans le tuyau.
●Pour l'aération des salles de bain, WC,
locaux de rangement et de stockage,
bureaux, etc.
●S'adapte dans les tuyaux DN 150, p.e.
dans les tuyaux agrafés ou gaine murale
WH 150.
●Peut se monter dans n'importe quelle
position dans les locaux secs.
5.3 Erreurs d’application prévisibles
Maico décline toute responsabilité en cas de
dommages découlant d’une utilisation non-
conforme. Ne jamais utiliser l’appareil:
●en l'absence de protection contre les
contacts conforme à la norme EN 294.
●à proximité de matières, liquides ou gaz
inflammables.
●pour l’acheminement de produits
chimiques, de gaz ou de vapeurs toxiques.
●dans une atmosphère explosive.
●installations individuelles d'extraction d'air
conforme, pour l'Allemagne à la norme
DIN 18017.
5.4 Comportement sûr et correct lors
du fonctionnement
●Risque de blessure ! Ne pas introduire
d'objet dans la gaine d'aération ou dans
l'appareil !
●Risque lié à la rotation de l’hélice !Ne
pas s’approcher trop près de l’appareil afin
d’éviter que des cheveux, des vêtements
ou des bijoux ne s’y coincent.
●En cas de foyer dépendant de l'air
ambiant et de position d'installation
"extraction" :
veiller impérativement à une arrivée d'air
suffisante. La différence de pression ma-
ximale par unité d'habitation est de 4 Pa.

14
6. Préparation au montage
DANGER
Risque d’électrocution !
Mettre le fusible secteur hors
service !
Installer la gaine flexible DN 150.
Poser le câble secteur jusqu'au lieu
d'installation.
Le ventilateur est raccordé sur l'exté-
rieur de la gaine murale cf. fig. C.
Tenir compte de la longueur du câble
secteur.
Coller les deux bandes en mousse [5] sur
le boîtier [1] conformément à la fig. A.
6.1 Préparation pour l'utilisation avec
régulateur de vitesse
Utiliser un régulateur de vitesse STU 1,
ST 1 ou STS 2,5 inclus dans le programme
d'accessoires Maico.
PRUDENCE
Arrêt et dysfonctionnement
du ventilateur en cas de
tension de sortie trop faible
sur le régulateur de vitesse !
Respecter les consignes du
manuel d'utilisation du
régulateur de vitesse.
Régler toujours la vitesse de
rotation minimale sur le
régulateur de vitesse de sorte
que le moteur redémarre
après une panne de courant.
La technique de réglage par hachage
de phases peut provoquer des
bourdonnements.
7. Montage
7.1 Branchement électrique
DANGER
Risque d’électrocution !
Mettre le fusible secteur hors
service !
PRUDENCE
Endommagement de l'appareil
en cas de court-circuit !
Couper et isoler le conducteur
de protection et les fils non
utilisés !
PRUDENCE
Risque de court-circuit et
endommagement de l'appareil
en cas de pénétration d'eau de
condensation lors de
l'insertion défectueuse de la
conduite de raccordement.
Faire passer le câble secteur
dans le manchon de câble
[4.1] dans le respect des
règles de l'art. Veiller à ce que
le manchon de câble enserre
fermement le conduit de
raccordement.
Lors de l’installation électrique et du
montage de l’appareil, respecter
impérativement les directives applica-
bles et, pour l'Allemagne, plus particu-
lièrement la norme DIN VDE0100 et
ses parties correspondantes.
Enlever le couvercle du moteur [3].
Couper le tourillon du manchon de câble
[4.1] conformément à la fig. B.
Faire passer le câble secteur dans le
manchon de câble [4.1].

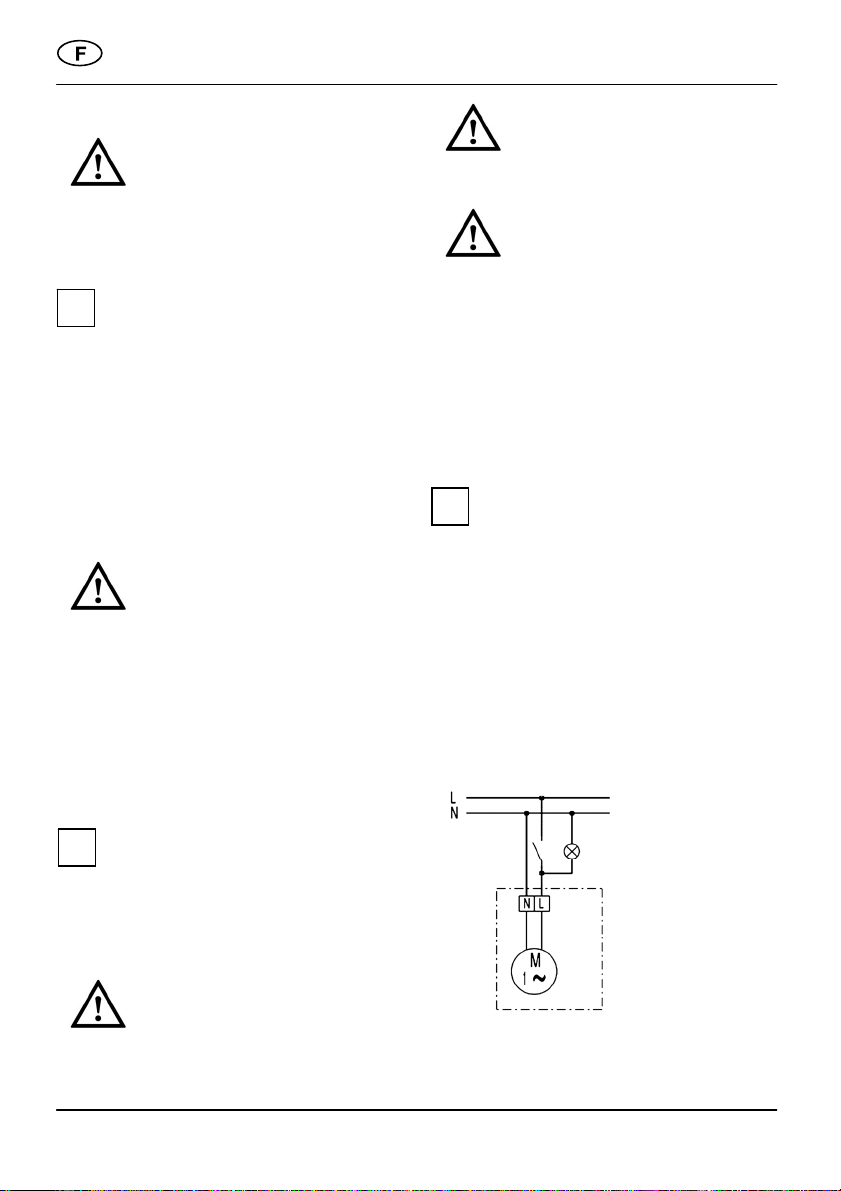

Blinder les conduites et raccorder à la
borne de raccordement [2], conformément
au schéma de branchement.
Poser la décharge de traction [4.2].
Visser le couvercle sur le boîtier [1] à l'aide
des deux vis de fixation, cf. fig. C.
i
i
i

15
7.2 Montage mural
ATTENTION Dysfonctionnement et
endommagement de l'appareil
en cas de frottement de
l'hélice [9] résultant d'un
montage défectueux !
Installer le boîtier intérieur [1]
ni gauche ni coincé !
ATTENTION Risque de court-circuit et
d’endommagement de
l’appareil résultant de la
formation d’eau de
condensation dans le boîtier
du ventilateur.
Procéder à une isolation
thermique des gaines d'air
dans les règles de l’art.
Aligner le boîtier [1] horizontalement et
coulisser dans la gaine flexible. Tenir
compte du sens de refoulement : Extraction
(fig. C) ou ventilation (fig. D).
Le sens de refoulement et le sens de
rotation sont indiqués par des flèches
"P" sur le boîtier du ventilateur
cf. fig. G.
Installer la protection contre les contacts,
par exemple une grille de protection SG.
7.3 Montage au plafond
ATTENTION Dysfonctionnement et endom-
magement de l'appareil en cas
de ventilateur non sécurisé
dans les règles de l'art !
En cas d'installation au pla-
fond, sécuriser le ventilateur
à l'aide de 3 vis, cf. fig. F.
ATTENTION Dysfonctionnement et endom-
magement de l'appareil en cas
de frottement de l'hélice [9]
résultant d'un montage
défectueux !
Installer le boîtier intérieur [1]
ni gauche ni coincé !
Aligner le boîtier [1] verticalement et
coulisser dans la gaine flexible. Tenir
compte du sens de refoulement :
Extraction (fig. C) ou ventilation (fig. D).
Le sens de refoulement et le sens
de rotation sont indiqués par des
flèches "P" sur le boîtier du ventilateur
cf. fig. G.
Visser le ventilateur sur le couvercle à
l'aide de vis pour prévenir les risques de
chute, cf. fig. F. Les vis sont à fournir par
le client.
Installer la protection contre les contacts,
par exemple une grille de protection SG.
7.4 Mise en service
Enclencher le fusible secteur !
Effectuer un test de fonctionnement.
8. Maintenance
L'appareil ne nécessite aucune maintenance.
9. Nettoyage
DANGER
Risque d’électrocution !
Mettre le fusible secteur hors
service !
Enlever régulièrement tous les dépôts de
poussière et de saleté sur et à l'intérieur de
la gaine d'aération.
Ne jamais utiliser de détergents agressifs,
nocifs pour la santé ou facilement
inflammables !
i
i

16
10. Élimination des défauts
●Lors de tout dysfonctionnement, consulter
un électricien !
●Les réparations sont exclusivement
réservées à des électriciens qualifiés !
DANGER
Danger de mort, l'appareil est
sous tension !
Mettre le fusible secteur hors
service !
Dysfonctionnement Mesure
Arrêt de l'appareil Vérifier que le fusible
secteur est enclenché.
La protection
thermique contre les
surcharges du
moteur met l'appareil
à l'arrêt.
Mettre l'interrupteur
Marche/Arrêt
en position "Arrêt".
Avant la remise en
service, laisser le
ventilateur à l'arrêt
jusqu'à ce que le
moteur et le limiteur de
température soient
refroidis.
Le temps de
refroidissement peut
atteindre jusqu'à
15 minutes. L'appareil
peut ensuite être remis
en marche.
Si le dysfonctionnement
persiste, contacter un
électricien.
Tab. 1 : Élimination des défauts
11. Pièces de rechange
Commandes de pièces de rechange :
Veuillez systématiquement indiquer
le n° d'impression 0185.0886.0007
du présent mode d'emploi, la date de
production (tampon sur le boîtier) et
le numéro de position correspondant
du chapitre 3.1. Les pièces de
rechange sont indiquées en gras.
12. Démontage
DANGER
Risque d’électrocution !
Mettre le fusible secteur hors
service !
●Le démontage doit exclusivement être
effectué par un électricien.
13. Élimination
Ne pas jeter avec les déchets
résiduels !
L'appareil contient certaines matières
recyclables mais également d'autres
substances qui ne doivent pas être
éliminées avec les déchets résiduels.
Éliminez l'appareil arrivé en fin de vie en
respectant les règlement applicables dans
votre pays.
i
i

17
Montážní a provozní návod
Zásuvný potrubní ventilátor
ECA 15/2 E a ECA 15/4 E
1. Rozsah dodávky
Zásuvný potrubní ventilátor, 2 ks pěnových
pásků, sáček s příslušenstvím (kabelová
průchodka, systém odlehčení v tahu
pomocí 2 šroubů, 2 ks šroubůpro kryt),
návod k montáži a obsluze.
2. Použité piktogramy
2.1 Výstražné piktogramy
NEBEZPEČÍ
Nebezpečí ohrožení života!
Nedodržení pokynůmůže
vést ke smrti nebo k těžkému
poranění.
POZOR
Nebezpečí poranění!
Nebezpečí vzniku hmotných
škod! Nedodržení pokynůmůže
vést ke vzniku lehkého až střed-
nětěžkého poranění.
UPOZORNĚNÍ Nebezpečí vzniku hmotných
škod!
Nedodržení pokynůmůže vést
ke vzniku hmotných škod.
2.2 Ostatní piktogramy
Informační piktogram: Text
označený tímto piktogramem
vám poskytuje důležité
informace a tipy.
●Odrážka:
Seznam důležitých informací na
dané téma.
Piktogram činnosti:
Seznam činností, které je nutno
provést. Uvedené pokyny
vykonejte postupněza sebou.
3. Informace o výrobku
3.1 Přehled výrobku, obr. G
1 Těleso
2 Dvoupólová svorkovnice
3 Kryt
4 Sáček s kompletním příslušenstvím
4.1 Kabelová průchodka, bílá
4.2 Systém odlehčení v tahu
5 Pěnový pásek
6 Pérová podložka
7 Motor
8 Šroub
9 Lopatkové kolo
10 Pojistný kroužek
P Šipky proudění vzduchu a otáčení
3.2 Popis výrobku
ECA 15/2 E a ECA 15/4 E, s možností
regulace otáček. Pro provětrávání a
odvětrávání koupelen, WC, místností.
Motor je navržen pro trvalý provoz.
Umístěním dvou ventilátorůza sebou se tlak
vzduchu zdvojnásobí.
Zapínání nebo vypínání vypínačem osvětlení
nebo samostatným vypínačem (dodávka
stavby). Po stisknutí vypínače se ventilátor
okamžitězapne, příp. vypne.
V případětepelného přetížení vypne
integrovaná tepelná ochrana proti přetížení
ventilátor.
4. Technické údaje
Viz typový štítek.
4.1 Teplota okolního prostředí
●Nejvyšší přípustná teplota přepravovaného
média + 40 °C.
Tiráž: © Maico Elektroapparate-Fabrik GmbH. Překlad
originální německé verze návodu k obsluze. Tiskové
chyby, omyly a technické změny vyhrazeny.
i
●


18
5. Základní bezpečnostní pokyny
5.1 Všeobecná bezpečnostní
upozornění
●Před uvedením do provozu si pozorně
přečtěte bezpečnostní upozornění.
●Zařízení nepoužívejte jako hračku.
●Návod si uschovejte.
●Montáž musí provádět způsobilá osoba.
●Elektrické připojení a opravy mohou
provádět pouze vyškolení elektrikáři.
●Druh krytí uvedený na typovém štítku je
zaručen pouze
– při stanoveném způsobu montáže
(vodorovná instalační poloha) a
– při řádném zavedení vodičů do
připravené průchodky.
●Pevněpoložený elektrický přívod.
Ventilátor se smí připojovat pouze do
pevněuložené elektrické instalace
(max. 1,5 mm²). Instalace musí být
vybavena zařízením pro odpojení od sítě
se vzdáleností rozpojených kontaktů
min. 3 mm na každém pólu
●Zařízení provozujte jen s napětím a
kmitočtem sítě, které jsou uvedeny na
typovém štítku.
●Přinasávání z volného prostoru ventilátor
nikdy neprovozujte bez ochranné mřížky.
Použijte např. ochrannou mřížku Maico
SG.
●Změny a zásahy do zařízení nejsou
povoleny. V opačném případězaniká nárok
na záruku a odpovědnost společnosti
Maico.
5.2 Užívání výrobku v souladu s jeho
určením
●Vhánění vzduchu nebo odvětrávání
v závislosti na montážní poloze v potrubí.
●Pro odvětrávání koupelen, WC, komor
a spižíren, kanceláří atd.
●Vhodný k montáži do potrubí průměru
DN 150, např. do spiro potrubí nebo
stěnového pouzdra WH 150.
●V suchých místnostech možnost libovolné
montážní polohy.
5.3 Možné chybné použití
Maico neručí za škody způsobené používá-
ním v rozporu s určením. Zařízení v žádném
případěnepoužívejte:
●chybí-li protidotyková ochrana podle normy
EN 294.
●v blízkosti hořlavých materiálů, kapalin
nebo plynů.
●k čerpání chemikálií, agresivních plynů
nebo par.
●ve výbušném prostředí.
●v systémech pro lokální odvětrání, v
obytných domech podle normy , v
Německu zvláštěDIN 18017.
5.4 Bezpečné a správné chování při
provozu
●Nebezpečí poranění! Do vzduchového
kanálu nebo ventilátoru nezasunujte žádné
předměty!
●Nebezpečí vyplývající z rotujícího
lopatkového kola! Nepřibližujte se do
těsné blízkosti k ventilátoru, aby nedošlo
k zachycení vlasů, částí oděvu nebo
šperků.
●Při provozu ohnišťs nasáváním
vzduchu z interiéru a při montážní
poloze ventilátoru pro "odvětrávání":
V každém případězajistěte přísun
dostatečného množství vzduchu.
Maximální přípustný rozdíl tlakův obytné
jednotce činí 4 Pa.
