Makita XOC01 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Cordless Cut-Out Tool
Découpeuse Rotative Sans Fil
Recortadora Inalámbrica
XOC01
014848

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model XOC01
Collet chuck capacity 3.18 mm (1/8"), 6.35 mm (1/4")
No load speed (RPM) 30,000 /min
Overall length 296 mm (11-5/8") 313 mm (12-3/8")
Net weight 1.4 kg (3.1 lbs) 1.7 kg (3.7 lbs)
Standard battery cartridge BL1815 / BL1815N BL1830 / BL1840
Rated voltage D.C. 18 V
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
GEA006-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use
of a cord suitable for outdoor use reduces the risk
of electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10.
Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication.
A
moment of inattention while operating power tools
may result in serious personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15.
Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts.
Loose clothes, jewellery
or long hair can be caught in moving parts.

3
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that
cannot be controlled with the switch is dangerous
and must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many
accidents are caused by poorly maintained power
tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Battery tool use and care
24. Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
25. Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
26. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery
terminals together may cause burns or a fire.
27. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, flush with water.
If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery
may cause irritation or burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
29. Follow instruction for lubricating and
changing accessories.
30. Keep handles dry, clean and free from oil and
grease.
GEB123-1
CORDLESS CUTOUT TOOL
SAFETY WARNINGS
1. Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring. Cutting accessory contacting a
"live" wire may make exposed metal parts of the
power tool "live" and could give the operator an
electric shock.
2. Use clamps or another practical way to secure
and support the workpiece to a stable
platform.Holding the work by your hand or
against the body leaves it unstable and may lead
to loss of control.
3. Wear eye protection and dust mask.
4. Ventilate your work area adequately.
5. Check the bit carefully for cracks or damage
before operation. Replace cracked or
damaged bit immediately.
6. Check for the proper clearance beneath the
workpiece before cutting so that the bit will
not strike a hard surface such as the floor,
workbench, etc.
7. Do not cut metal objects such as nails and
screws. Inspect for and remove all nails,
screws and other foreign material from the
workpiece before operation.
8. Check that the bit is not contacting the
workpiece before the switch is turned on.
Always hold the tool with two hands while
switching the tool on. The motor torque can
cause the tool to turn.
9. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate improperly
installed bit.

4
10. Make sure that the shaft lock is released
before the switch is turned on.
11. Always use with the shoe securely attached to
the tool and positioned flat and firmly against
the workpiece.
12. Hold the tool firmly.
13. Do not perform any operation using your
hands to support or guide the workpiece.
14. Keep hands away from moving parts.
15. Do not use this tool for drilling.
16. Do not leave the tool running. Operate the tool
only when hand-held.
17. Always switch off and wait for the bit to come
to a complete stop before removing the bit
from workpiece.
18. Do not touch the bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
19. Draw attention to the need to use cutters of
the correct shank diameter and which are
suitable for the speed of the tool.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
USD301-1
Symbols
The followings show the symbols used for tool.
･volts
･direct current
･no load speed
･revolutions or reciprocation per minute
ENC007-8
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such
as nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to
disposal of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge once in every six
months if you do not use it for a long period
of time.

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
1
2
3
014849
CAUTION:
• Always switch off the tool before installing or
removing of the battery cartridge.
• Hold the tool and the battery cartridge firmly
when installing or removing battery cartridge.
Failure to hold the tool and the battery cartridge
firmly may cause them to slip off your hands and
result in damage to the tool and battery cartridge
and a personal injury.
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Install it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the
red indicator cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being
installed correctly.
Battery protection system
The tool is equipped with a battery protection system.
This system automatically cuts off power to the motor to
extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes
it to draw an abnormally high current.
In this situation, turn the tool off and stop the
application that caused the tool to become
overloaded. Then turn the tool on to restart.
If the tool does not start, the battery is
overheated. In this situation, let the battery
cool before turning the tool on again.
• Low battery voltage:
The remaining battery capacity is too low
and the tool will not operate. In this situation,
remove and recharge the battery.
NOTE:
The overheat protection works only with a battery
cartridge with a star marking.
1
012128
Adjusting depth of cut
1
2
014854
To adjust the shoe, loosen the thumb screw. Slide the
shoe to the desired position and then tighten the thumb
screw securely. Check for the proper clearance beneath
the workpiece before cutting not to strike a hard surface
such as the floor, workbench, etc.
1. Thumb screw
2. Shoe
1. Star marking
1. Red indicator
2. Button
3. Battery cartridge

6
Switch action
CAUTION:
• Before installing the battery cartridge into the tool,
always check to see that the slide switch actuates
properly and returns to the "OFF" position when
the rear of the slide switch is depressed.
1
014856
To start the tool, slide the slide switch toward the "I
(ON)" position. For continuous operation, press the front
of the slide switch to lock it.
To stop the tool, press the rear of the slide switch, then
slide it toward the "O (OFF)" position.
Accidental re-start preventive function
Even if the battery cartridge is installed on the tool with
the slide switch in the "I (ON)" position, the tool does not
start.
To start the tool, first slide the slide switch toward the "O
(OFF)" position and then slide it toward the "I (ON)"
position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing bit
CAUTION:
• Do not tighten the collet nut without installing a bit,
or the collet cone may break.
1
2
3
45
014852
Press the shaft lock to prevent shaft rotation when
installing or removing the bit.
To install the bit, place it in the collet cone as far as it
goes and then tighten the collet nut securely with the
shoe as a wrench.
To remove the bit, follow the installation procedure in
reverse.
Changing the collet cone (country specific)
CAUTION:
• Use the correct size collet cone for the bit which
you intended to use.
• Do not tighten the collet nut without installing a bit,
or the collet cone may break.
1
2
3
014853
To change the collet cone, loosen the collet nut and
remove. Remove the installed collet cone and replace
with desired collet cone. Reinstall collet nut.
OPERATION
CAUTION:
• Avoid forcing the bit to bend or twist. It may snap.
• Before turning the tool on, make sure the bit and
collet nut are securely tightened.
Hold the tool securely with the bit pointing in a safe
direction not contacting any surface. Turn the tool on
and wait until the tool reaches full speed.
014857
When using the drywall guide bit into a drywall, carefully
insert the bit straight until the shoe base contacts the
material fully.
Move the tool slowly with a constant pressure in a
clockwise direction to make the cut.
1. Collet cone
2. Bit
3. Collet nut
1. Collet nut
2. Shoe
3. Shaft lock
4. Tighten
5. Loosen
1. Slide switch

7
014858
When cutting straight line, clamp a straight board firmly
to the material and use it as a guide. Move the tool in
the direction of the arrow with the shoe base flush with
the side of the guide board.
When the cut is complete, turn the tool off and wait for
the bit to stop rotating and then carefully remove it from
the material.
NOTE:
• When using this tool, the rotating action causes
the tool to pull. The less pressure applied to the
tool causes less pull and provides a more accurate
cut. Excessive pressure or fast cutting can cause
the bit to dull or break premature.
• When cutting drywall around outlet boxes, cut in a
counterclockwise direction for ease of cut.
• The standard bit included with this tool is for
cutting drywall only. When cutting materials other
than drywall, do not use the standard drywall
guide bit.

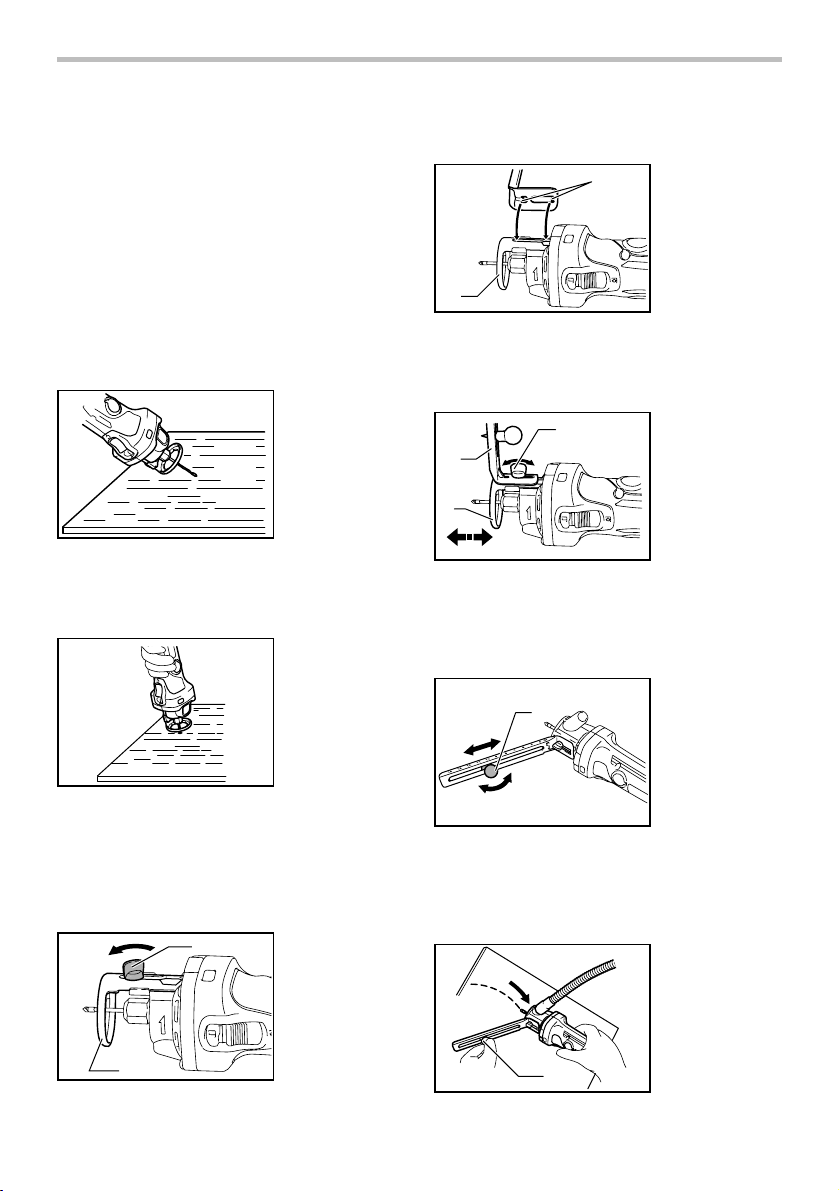

Using multipurpose bit (optional accessory)
014870
When using the multipurpose bit into the material, hold
the tool at approximately a 45 degree angle with the
edge of the shoe base contacting the material.
014871
Bring the tool carefully to a straight position so the shoe
base contacts the material fully.
Circular guide (optional accessory)
Circular cutting diameters: 10 cm (4") - 34 cm (13-3/8")
Installing circular guide
1
2
014865
Release the thumb screw which secures the shoe.
1
2
014866
Align the projections in the circular guide with the
grooves in the shoe, and secure the shoe and circular
guide with the thumb screw.
1
2
3
45
014867
To adjust the cutting depth, loose the thumb screw and
then slide the shoe with the circular guide. After the
proper adjustment, tighten the thumb screw securely.
Using circular guide
1
2
3
014863
Loosen the knob, and adjust its position in accordance
with the size of the circle to be cut. (The hole
dimensions to be cut are indicated on the side of the
circular guide as a general guideline.) After completion
1. Knob
2. Tighten
3. Loosen
1. Thumb screw
2. Circular guide
3. Shoe
4. Loosen
5. Tighten
1. Projections
2. Shoe
1. Thumb screw
2. Shoe

8
of the adjustment, tighten the knob securely.

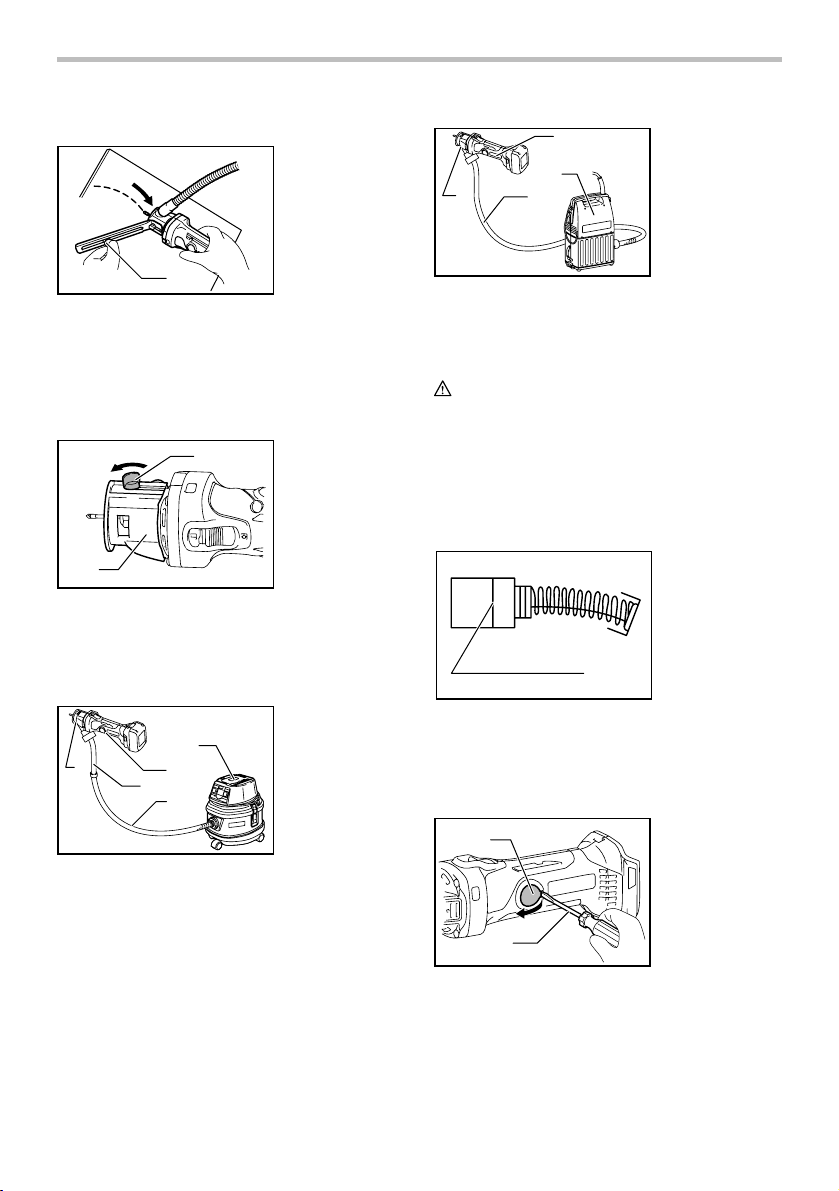

1
014864
Install the end of the knob into the center of the circle to
be cut, and proceed to cut in a clockwise direction.
Vacuum cover (optional accessory)
To perform cleaner operations, use the vacuum cover
and connect the tool to Makita vacuum cleaner or dust
collector.
1
2
014851
Loosen the thumb screw and remove the shoe. Attach
the vacuum cover, and fasten it securely with the thumb
screw.
The circular guide (optional accessory) can be installed
on the vacuum cover.
1
2
3
4
5
014859
Connect the hose of a vacuum cleaner/dust collector to
the vacuum cover. When connecting to Makita vacuum
cleaner, use an optional hose 28 mm (1-1/8") in inner
diameter.
1
23
4
014860
When connecting to Makita dust collector, connect the
hose for the dust collector directly to the dust nozzle.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
1
2
014868
Insert the top end of slotted bit screwdriver into the
notch in the tool and remove the holder cap cover by
lifting it up.
1. Holder cap
cover
2. Screwdriver
1. Limit mark
1. Tool
2. Vacuum cover
3. Hose 28
4. Dust collector
1. Tool
2. Vacuum cover
3. Hose 28
4. Hose for
vacuum cleaner
5. Vacuum cleaner
1. Thumb screw
2. Vacuum cover
1. Knob

9
12
014869
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
Reinstall the holder cap cover on the tool.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Drywall guide bit
• Multi purpose bit
• Collet cone
• Wrench
• Circular guide
• Vacuum cover
• Makita genuine battery and charger
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1
1. Brush holder
cap
2. Screwdriver

10
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle XOC01
Capacité du mandrin à bague 3,18 mm (1/8"), 6,35 mm (1/4")
Vitesse à vide (RPM) 30 000 /min
Longueur totale 296 mm (11-5/8") 313 mm (12-3/8")
Poids net 1,4 kg (3,1 lbs) 1,7 kg (3,7 lbs)
Batterie standard BL1815 / BL1815N BL1830 / BL1840
Tension nominale C.C. 18 V
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003
GEA006-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises
en garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou
débrancher l'outil électrique. Maintenez le
cordon à l'écart des sources de chaleur, de
l'huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc
électrique est plus élevé lorsque les cordons sont
endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10.
Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utilisez
un outil électrique. Évitez d'utiliser un outil
électrique si vous êtes fatigué ou si vous avez
pris une drogue, de l'alcool ou un médicament.
Un moment d'inattention pendant l'utilisation d'un
outil électrique peut entraîner une grave blessure.

11
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront
moins élevés si vous utilisez des dispositifs de
protection tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12. Évitez les démarrages accidentels. Assurez-
vous que l’interrupteur soit en position d'arrêt
avant de brancher l'outil à la prise électrique
et/ou au bloc-piles, avant de prendre ou de
transporter l’outil. Vous ouvrez la porte aux
accidents si vous transportez les outils
électriques avec le doigt sur l’interrupteur ou si
vous les branchez alors que l’interrupteur est en
position de marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. To ute c l é
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les
risques liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a
été conçu, il effectuera un travail de meilleure
qualité et de façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un
danger et doit être réparé.
19. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20.
Après l'utilisation d'un outil électrique, rangez-le
hors de portée des enfants et ne laissez aucune
personne l'utiliser si elle n'est pas familiarisée
avec l'outil électrique ou les présentes
instructions d'utilisation.
Les outils électriques
représentent un danger entre les mains de personnes
qui n'en connaissent pas le mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune
pièce n’est cassée et que l’outil électrique n’a
subi aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites
réparer l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera
plus facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Utilisation et entretien des outils alimentés par batterie
24. Pour recharger, utilisez uniquement le
chargeur spécifié par le fabricant. L'utilisation
d'un chargeur conçu pour un type donné de bloc-
piles comporte un risque d'incendie lorsqu'il est
utilisé avec un autre type de bloc-piles.
25. N'utilisez un outil électrique qu'avec le bloc-
piles conçu spécifiquement pour cet outil. Il y
a risque de blessure ou d'incendie si un autre
bloc-piles est utilisé.
26. Lorsque vous n'utilisez pas le bloc-piles,
rangez-le à l'écart des objets métalliques tels
que trombones, pièces de monnaie, clés,
clous, vis ou autres petits objets métalliques
qui risquent d'établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
27. Dans des conditions d'utilisation inadéquates
de la batterie, il peut y avoir fuite d'électrolyte;
évitez tout contact avec ce liquide. En cas de
contact accidentel, rincez avec beaucoup
d’eau. Si le liquide pénètre dans vos yeux, il
faut aussi consulter un médecin. L'électrolyte
qui s'échappe de la batterie peut causer des
irritations ou des brûlures.

12
Réparation
28. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
29. Suivez les instructions de lubrification et de
changement des accessoires.
30. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
GEB123-1
CONSIGNES DE SÉCURITÉ
POUR L’OUTIL DE COUPE SANS
FIL
1. Tenez l'outil par ses surfaces de prise isolées
pendant toute opération où l’accessoire de
coupe pourrait venir en contact avec un
câblage dissimulé. En cas de contact avec un
conducteur sous tension, les pièces métalliques à
découvert de l'outil pourraient devenir sous
tension et risqueraient de transmettre une
décharge électrique à l'utilisateur.
2. Immobilisez le matériau sur une surface
stable au moyen de brides ou de toute autre
façon adéquate.Le fait de tenir la pièce avec la
main ou contre votre corps offre une stabilité
insuffisante et peut entraîner une perte de
maîtrise de l’outil.
3. Veuillez porter une protection de la vue et un
masque antipoussières.
4. Aérez adéquatement votre zone de travail.
5. Vérifiez bien l'absence de fissures ou de
dommages sur la fraise avant l'utilisation.
Remplacez immédiatement toute fraise
fissurée ou endommagée.
6. Vérifiez s'il y a un espace suffisant sous la
pièce à travailler avant la coupe, afin que la
fraise ne frappe pas une surface dure telle
que le plancher, l'établi, etc.
7. Ne coupez pas d'objets métalliques tels que
les clous et les vis. Avant l'utilisation, veuillez
vérifier la présence de clous, vis et autres
corps étrangers, et les retirer de la pièce le
cas échéant.
8. Vérifiez que la fraise n'est pas en contact avec
la pièce à travailler avant de mettre
l'interrupteur sous tension. Saisissez toujours
l'outil à deux mains lorsque vous mettez
l'interrupteur sous tension. Le couple du
moteur peut alors faire tourner l'outil.
9. Avant de commencer à travailler, laissez
tourner l'outil à vide un instant ; assurez-vous
qu'il n'y a ni vibration ni ballottement, ce qui
indiquerait une fraise mal fixée.
10. Assurez-vous que le blocage de l'arbre est
relâché avant de mettre l'interrupteur sous
tension.
11. Lors de l'utilisation, le support d'affleurage
horizontal doit toujours être bien fixé à l'outil,
placé à plat et solidement appuyé contre la
pièce à travailler.
12. Tenez l'outil fermement.
13. N'effectuez aucune opération en utilisant vos
mains pour soutenir ou guider la pièce à
travailler.
14. Gardez vos mains éloignées des pièces
mobiles.
15. N'utilisez pas cet outil pour le perçage.
16. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
17. Avant de retirer la fraise de la pièce à travailler,
veuillez toujours mettre l'outil hors tension et
attendre l'arrêt total de la fraise.
18. Ne touchez ni la fraise, ni la pièce à travailler
immédiatement après l'utilisation ; elles
peuvent être extrêmement chaudes et vous
pourriez vous brûler la peau.
19. Attirez l'attention sur la nécessité d'utiliser
des couteaux ayant le diamètre de queue
adéquat et adaptées à la vitesse de l'outil.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou
de familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L'utilisation non sécuritaire ou incorrecte de cet
outil comporte un risque de blessure grave.
USD301-1
Symboles
Les symboles utilisés pour l'outil sont indiqués ci-
dessous.
･volts
･courant continu
･vitesse à vide
･tours ou alternances par minute

13
ENC007-8
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d'utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux, rincez-
les à l'eau claire et consultez immédiatement
un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d'autres objets
métalliques, par exemple des clous, des
pièces de monnaie, etc.
(3) Évitez d'exposer la batterie à l'eau ou à la
pluie.
Un court-circuit de la batterie pourrait
provoquer un fort courant, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez pas l'outil ou la batterie dans des
endroits où la température risque d'atteindre
ou de dépasser 50 ﾟC (122 ﾟF).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Prenez garde d'échapper ou de heurter la
batterie.
9. N'utilisez pas une batterie si elle est
endommagée.
10. Suivez la réglementation locale concernant la
mise au rebut de la batterie.
CONSERVEZ CE MODE
D'EMPLOI.
Conseils pour obtenir la durée de service
maximale de la batterie
1. Rechargez la batterie avant qu'elle ne soit
complètement déchargée.
Arrêtez toujours l'outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie
complètement chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10 ﾟC et 40 ﾟC (50 ﾟ
F - 104 ﾟF). Si la batterie est chaude, laissez-
la refroidir avant de la recharger.
4.
Rechargez la batterie tous les six mois si l'appareil
n'est pas utilisé pendant de longues périodes.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que sa batterie est retirée avant de l'ajuster ou
de vérifier son fonctionnement.
Installation ou retrait de la batterie
1
2
3
014849
ATTENTION:
• Mettez toujours l'appareil hors tension avant
d'installer ou de retirer la batterie.
• Tenez fermement l'outil et la batterie lors de
l'installation ou du retrait de cette dernière.
Sinon, l'outil et la batterie pourraient vous glisser
des mains, ce qui risque d'endommager l'outil et la
batterie, ou encore de provoquer des blessures.
Pour retirer la batterie, faites-la glisser de l'outil tout en
faisant glisser le bouton se trouvant à l'avant.
Pour installer la batterie, alignez sa languette sur la rainure
pratiquée dans le boîtier, et glissez la batterie en place.
Installez-la à fond jusqu'à ce que vous entendiez un clic. Si
vous pouvez voir l’indicateur rouge situé sur le dessus du
bouton, la batterie n’est pas complètement verrouillée.
ATTENTION:
• Installez toujours la batterie à fond jusqu’à ce que
vous ne puissiez plus voir l’indicateur rouge. Dans
le cas contraire, elle pourrait tomber de l'outil et
entraîner des blessures.
• Ne forcez pas sur la batterie pour l’installer. Si la
batterie ne glisse pas facilement, c'est qu'elle n'est
pas installée correctement.
1. Indicateur rouge
2. Bouton
3. Batterie

14
Système de protection de la batterie
L'outil est équipé d'un système de protection de la
batterie. Ce système coupe automatiquement
l'alimentation du moteur pour augmenter la durée de vie
de la batterie.
L'outil s'arrête automatiquement pendant l'utilisation
lorsque l'outil et/ou la batterie sont dans l'une des
situations suivantes :
• En surcharge :
L'outil est utilisé d'une manière entraînant
une consommation anormale de courant.
Si une telle situation se présente, mettez
l’outil hors tension et cessez l’application
ayant provoqué la surcharge de l’outil.
Mettez ensuite l’outil en position de marche
pour le redémarrer.
Si l’outil ne démarre pas, il y a surchauffe de
la batterie. Si tel est le cas, laissez la batterie
refroidir avant de remettre l’outil en marche.
• Tension de la batterie faible :
La capacité restante de la batterie est trop
faible pour que l'outil puisse fonctionner.
Dans cette situation, retirez et rechargez la
batterie.
NOTE:
La protection contre les surchauffes fonctionne
uniquement avec les batteries signalées par une étoile.
1
012128
Réglage de la profondeur de coupe
1
2
014854
Pour régler le support d'affleurage horizontal, desserrez
la vis à oreilles. Faites glisser le support d'affleurage
horizontal jusqu'à la position souhaitée, puis serrez
fermement la vis à oreilles. Vérifiez si vous disposez
d'un espace suffisant sous la pièce à travailler avant de
procéder à la coupe pour éviter de frapper une surface
dure comme le plancher, l'établi, etc.
Interrupteur
ATTENTION:
• Avant d'installer la batterie dans l'outil, vérifiez
toujours que l’interrupteur à glissière fonctionne
correctement et qu'il revient en position "OFF"
quand vous en relâchez l’arrière.
1
014856
Pour démarrer l’outil, faites glisser l'interrupteur à
glissière sur la position "I" (marche). Pour un
fonctionnement continu, appuyez sur l'avant de
l'interrupteur à glissière pour le verrouiller.
Pour arrêter l'outil, appuyez sur l'arrière de l'interrupteur
à glissière, puis faites-le glisser vers la position "O"
(arrêt).
Fonction de prévention du redémarrage
accidentel
L'outil ne démarre pas même si la batterie est installée
et que l'interrupteur à glissière se trouve en position "I"
(marche).
Pour mettre l'outil en marche, glissez d'abord
l'interrupteur à glissière vers la position "O" (arrêt) puis
glissez-le vers la position "I" (marche).
1. Interrupteur à
glissière
1. Vis à oreilles
2. Sabot
1. Étoile

15
ASSEMBLAGE
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que sa batterie est retirée avant de l'ajuster ou
de vérifier son fonctionnement.
Pose et dépose de la fraise
ATTENTION:
• Ne serrez pas l'écrou du mandrin sans installer
une fraise, car le cône du mandrin risque de se
briser.
1
2
3
45
014852
Appuyez sur le blocage de l'arbre pour éviter la rotation
de celui-ci durant l'installation ou le retrait de la fraise.
Pour installer la fraise, placez-la dans le cône du
mandrin en la poussant à fond, puis serrez fermement
l'écrou du mandrin en utilisant le support d'affleurage
horizontal en guise de clé.
Pour retirer la fraise, suivez la procédure d'installation
en sens inverse.
Changer le cône du mandrin
(varie en fonction du pays)
ATTENTION:
• Utilisez la bonne dimension de cône de mandrin
pour la fraise que vous désirez utiliser.
• Ne serrez pas l'écrou du mandrin sans installer
une fraise, car le cône du mandrin risque de se
briser.
1
2
3
014853
Pour changer le cône du mandrin, desserrez l'écrou du
mandrin et retirez-le. Retirez le cône du mandrin en
place et remplacez-le avec le cône du mandrin souhaité.
Remettez l'écrou du mandrin en place.
UTILISATION
ATTENTION:
• Évitez de forcer la fraise pour la plier ou la tordre.
Elle risquerait de se casser.
• Avant de mettre l'outil en marche, assurez-vous
que la fraise et l'écrou du mandrin sont fermement
serrés.
Tenez fermement l'outil, en pointant la fraise dans une
direction sûre et sans qu'elle ne soit en contact avec
quelque surface que ce soit. Mettez l'outil en marche et
attendez qu’il atteigne sa vitesse maximale.
014857
Lorsque vous utilisez la fraise de guidage pour plaque
de plâtre, insérez soigneusement la fraise en ligne
droite jusqu'à ce que le support d'affleurage horizontal
soit complètement en contact avec le matériau.
Pour faire la coupe, déplacez doucement l'outil en
appliquant une pression constante dans le sens des
aiguilles d'une montre.
014858
Pour les coupes en ligne droite, fixez solidement une
pièce de bois rectiligne à la pièce à travailler et utilisez-
la comme guide. Déplacez l'outil dans le sens de la
flèche, en gardant la base du support d'affleurage
horizontal parfaitement alignée sur le côté de la pièce
de bois qui sert de guide.
Une fois la coupe terminée, mettez l'outil hors tension et
attendez que la fraise cesse de tourner, puis retirez-la
doucement du matériau.
NOTE:
• Lors de l'utilisation de l'outil, son mouvement rotatif
engendre une traction. Moins la pression exercée
sur l'outil est grande, plus cette traction diminue et
plus la coupe devient précise. La fraise risque de
1. Cône de la
bague de
mandrin
2. Embout
3. Ecrou à collet
1. Ecrou à collet
2. Sabot
3. Verrouillage de
l'arbre
4. Serrer
5. Desserrer

16
s'émousser ou de se casser rapidement si vous
exercez une pression excessive ou coupez trop vite.
• Lorsque vous coupez autour des coffrets de prise
de courant dans des plaques de plâtre, procédez
dans le sens inverse des aiguilles d'une montre
pour faciliter la coupe.
• La fraise fournie en équipement standard avec cet
outil sert exclusivement à la coupe dans les
plaques de plâtre. N'utilisez pas la fraise de
guidage pour plaque de plâtre fournie en
équipement standard lorsque vous coupez dans
d'autres types de matériaux.
Utilisation de la fraise multifonction
(accessoire en option)
014870
Lorsque vous utilisez la fraise multifonction et l'insérez
dans le matériau, tenez l'outil à un angle
d'approximativement 45 degrés, avec le bord du support
d'affleurage horizontal en contact avec le matériau.
014871
Redressez soigneusement l'outil pour amener le
support d'affleurage horizontal complètement en contact
avec le matériau.
Guide circulaire (accessoire en option)
Diamètre de coupe circulaire : 10 cm (4") à 34 cm (13-3/8")
Installation du guide circulaire
1
2
014865
Relâchez la vis à oreilles qui retient le support
d'affleurage horizontal.
1
2
014866
Alignez les projections du guide circulaire avec les
rainures du support d'affleurage horizontal, et fixez le
support d'affleurage horizontal au guide circulaire à
l'aide de la vis à oreilles.
1
2
3
45
014867
Pour régler la profondeur de coupe, desserrez la vis à
oreilles et faites glisser le support d'affleurage horizontal
avec le guide circulaire. Lorsque le réglage est effectué
adéquatement, serrez fermement la vis à oreilles.
Utilisation du guide circulaire
1
2
3
014863
Desserrez le bouton, puis ajustez sa position suivant la
taille du cercle à couper. (Les dimensions des trous à
couper sont indiquées sur le côté du guide circulaire,
comme guide d'utilisation générale.) Une fois
l'ajustement terminé, serrez fermement le bouton.
1
014864
1. Bouton
1. Bouton
2. Serrer
3. Desserrer
1. Vis à oreilles
2. Guide circulaire
3. Sabot
4. Desserrer
5. Serrer
1. Parties
saillantes
2. Sabot
1. Vis à oreilles
2. Sabot

17
Installez l'extrémité du bouton au centre du cercle à
couper et effectuez la coupe dans le sens des aiguilles
d'une montre.
Couvercle d'aspirateur (accessoire en option)
Pour une utilisation plus propre, utilisez le couvercle
d'aspirateur et raccordez l'outil à un aspirateur ou
capteur de poussières Makita.
1
2
014851
Desserrez la vis à oreilles et retirez le support
d'affleurage horizontal. Posez le couvercle d'aspirateur
et fixez-le fermement à l'aide de la vis à oreilles.
Le guide circulaire (accessoire en option) peut être
installé sur le couvercle d'aspirateur.
1
2
3
4
5
014859
Raccordez le tuyau d'un aspirateur/capteur de
poussières au couvercle d'aspirateur. Lors du
raccordement à un aspirateur Makita, utilisez un tuyau
en option de diamètre intérieur de 28 mm (1-1/8 po).
1
23
4
014860
Lors du raccordement à un collecteur à poussière
Makita, raccordez le tuyau de ce dernier au raccord à
poussières.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que la batterie est retirée avant d'y effectuer
tout travail d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de
limite d'usure. Maintenez les charbons propres et en
état de glisser aisément dans les porte-charbon. Les
deux charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
1
2
014868
Insérez l'extrémité du tournevis à bout fendu dans
l'entaille de l'outil et retirez le couvercle de porte-
charbon en le soulevant.
12
014869
Utilisez un tournevis pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez-en de
nouveaux et revissez solidement les bouchons de
porte-charbon.
1. Bouchon de
porte-charbon
2. Tournevis
1. Couvercle de
porte-charbon
2. Tournevis
1. Trait de limite
d'usure
1. Outil
2. Couvercle
d'aspirateur
3. Tuyau 28
4. Collecteur de
poussière
1. Outil
2. Couvercle
d'aspirateur
3. Tuyau 28
4. Tuyau
d'aspirateur
5. Aspirateur
1. Vis à oreilles
2. Couvercle
d'aspirateur

18
Remettez le couvercle de porte-charbon en place sur
l'outil.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez
les accessoires ou pièces qu'aux fins auxquelles
ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Fraise de guidage pour plaque de plâtre
• Fraise multifonction
• Cône du mandrin
• Clé
• Guide circulaire
• Couvercle d'aspirateur
• Chargeur et batterie authentiques Makita
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1

19
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo XOC01
Diámetro de la pinza de sujeción 3,18 mm (1/8"), 6,35 mm (1/4")
Velocidad sin carga (RPM) 30 000 r/min
Longitud total 296 mm (11-5/8") 313 mm (12-3/8")
Peso neto 1,4 kg (3,1 lbs) 1,7 kg (3,7 lbs)
Cartucho de batería estándar BL1815 / BL1815N BL1830 / BL1840
Tensión nominal 18 V c.c.
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones y el cartucho de la batería pueden variar de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003 incluyendo el cartucho de la batería
GEA006-2
Advertencias de seguridad
generales para herramientas
eléctricas
ADVERTENCIA: lea todas las advertencias de
seguridad e instrucciones. Si no sigue todas las
advertencias e instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
lesiones graves.
Guarde todas las advertencias e
instrucciones para su futura
referencia.
El término "herramienta eléctrica" se refiere, en todas
las advertencias que aparecen a continuación, a su
herramienta eléctrica de funcionamiento con conexión a
la red eléctrica (con cableado eléctrico) o herramienta
eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras o desordenadas
son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4. Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en
la toma de corriente. No modifique nunca la
clavija de conexión de ninguna forma. No
utilice ninguna clavija adaptadora con
herramientas eléctricas que tengan conexión
a tierra (puesta a tierra). La utilización de
clavijas no modificadas y que encajen
perfectamente en la toma de corriente reducirá el
riesgo de que se produzca una descarga
eléctrica.
5. Evite tocar con el cuerpo superficies
conectadas a tierra o puestas a tierra tales
como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo es puesto a tierra o
conectado a tierra existirá un mayor riesgo de
que sufra una descarga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga
eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles.
Los cables dañados o atrapados aumentan el
riesgo de sufrir una descarga eléctrica.
8. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión
apropiado para uso en exteriores. La
utilización de un cable apropiado para uso en
exteriores reducirá el riesgo de que se produzca
una descarga eléctrica.
9. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de
circuito de falla en tierra (ICFT). El uso de un
ICFT reduce el riesgo de descarga eléctrica.
Seguridad personal
10. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común

20
cuando opere una herramienta eléctrica. No
utilice la herramienta eléctrica cuando esté
cansado o bajo la influencia de drogas,
alcohol o medicamentos. Un momento de
distracción mientras opera la máquina puede dar
como resultado heridas personales graves.
11. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo,
zapatos de seguridad antiderrapantes, casco
rígido y protección para oídos utilizado en las
condiciones apropiadas reducirá las heridas
personales.
12. Impida el encendido accidental. Asegúrese de
que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de la
batería, así como al levantar o cargar la
herramienta. Cargar las herramientas eléctricas
con su dedo en el interruptor o enchufarlas con el
interruptor encendido hace que los accidentes
sean propensos.
13. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la
herramienta eléctrica podrá resultar en heridas
personales.
14. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. Esto permite un
mejor control de la herramienta eléctrica en
situaciones inesperadas.
15. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa
y los guantes alejados de las piezas móviles.
Las prendas de vestir holgadas, las joyas y el
cabello suelto podrían engancharse en estas
piezas móviles.
16. Si dispone de dispositivos para la conexión
de equipos de extracción y recolección de
polvo, asegúrese de conectarlos y utilizarlos
debidamente. La utilización de estos dispositivos
reduce los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
17. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada
hará un trabajo mejor a la velocidad para la que
ha sido fabricada.
18. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser
controlada con el interruptor es peligrosa y debe
ser reemplazada.
19. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o
guardar las herramientas eléctricas. Dichas
medidas de seguridad preventivas reducen el
riesgo de que la herramienta se inicie
accidentalmente.
20. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
21. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
22. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
23. Utilice la herramienta eléctrica, así como
accesorios, piezas, brocas, etc. de acuerdo
con estas instrucciones y de la manera
establecida para cada tipo de unidad en
particular; tenga en cuenta las condiciones
laborales y el trabajo a realizar. Si utiliza la
herramienta eléctrica para realizar operaciones
distintas de las indicadas, podrá presentarse una
situación peligrosa.
Uso y cuidado de la herramienta a batería
24.
Realice la recarga sólo con el cargador
especificado por el fabricante.
Un cargador que es
adecuado para un solo tipo de batería puede generar
riesgo de incendio al ser utilizado con otra batería.
25. Utilice las herramientas eléctricas solamente
con las baterías designadas específicamente
para ellas. La utilización de cualquier otra batería
puede crear un riesgo de heridas o incendio.
26. Cuando no se esté usando el cartucho de la
batería, manténgalo alejado de otros objetos
metálicos, como sujetapapeles (clips),
monedas, llaves, clavos, tornillos u otros
objetos pequeños de metal los cuales pueden
actuar creando una conexión entre las
terminales de la batería. Cerrar el circuito de las
terminales de la batería puede causar
quemaduras o incendios.
