5ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DCS553
Blade diameter 136 mm - 150 mm
Max. Cutting depth
(with 150 mm diameter blade)
57.5 mm
No load speed 4,200 min-1
Rated voltage D.C. 18 V
Overall length 267 mm
Net weight 2.8 - 3.1 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydifferfromcountrytocountry.
• Theweightmaydifferdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Batterycartridge BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 /
BL1840B / BL1850 / BL1850B / BL1860B
Charger DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF
• Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionof
residence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Intended use
The tool is intended for cutting in mild steel.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ing to EN62841-2-5:
Sound pressure level (LpA) : 103 dB(A)
Sound power level (LWA) : 114 dB (A)
Uncertainty(K):3dB(A)
WARNING: Wear ear protection.
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN62841-2-5:
Work mode: cutting metal
Vibration emission (ah,M) : 2.5 m/s2or less
Uncertainty(K):1.5m/s2
NOTE: The declared vibration emission value has
been measured in accordance with the standard test
methodandmaybeusedforcomparingonetoolwith
another.
NOTE: The declared vibration emission value
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING: The vibration emission during actual
use of the power tool can differ from the declared
emissionvaluedependingonthewaysinwhichthe
tool is used.
WARNING:Besuretoidentifysafetymeasures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (taking
accountofallpartsoftheoperatingcyclesuchas
the times when the tool is switched off and when it is
running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.

6ENGLISH
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Cordless Metal Cutter safety warnings
Cutting procedures
1.
DANGER: Keep hands away from cutting area
and the blade. Keep your second hand on auxil-
iary handle, or motor housing. If both hands are
holdingthesaw,theycannotbecutbytheblade.
2. Do not reach underneath the workpiece. The
guardcannotprotectyoufromthebladebelowthe
workpiece.
3. Adjust the cutting depth to the thickness of
the workpiece. Less than a full tooth of the blade
teeth should be visible below the workpiece.
4. Never hold the workpiece in your hands or
across your leg while cutting. Secure the
workpiece to a stable platform. It is important to
supporttheworkproperlytominimisebodyexpo-
sure, blade binding, or loss of control.
5. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting tool may contact hidden wiring.
Contact with a “live” wire will also make exposed
metal parts of the power tool “live” and could give
the operator an electric shock.
6. When ripping, always use a rip fence or
straight edge guide.Thisimprovestheaccuracy
of cut and reduces the chance of blade binding.
7.
Always use blades with correct size and shape
(diamond versus round) of arbour holes. Blades
that do not match the mounting hardware of the
saw will run off-centre, causing loss of control.
8. Never use damaged or incorrect blade wash-
ers or bolt. The blade washers and bolt were
speciallydesignedforyoursaw,foroptimum
performanceandsafetyofoperation.
Kickback causes and related warnings
— kickback is a sudden reaction to a pinched,
jammedormisalignedsawblade,causingan
uncontrolled saw to lift up and out of the workpiece
toward the operator;
—
whenthebladeispinchedorjammedtightlybythe
kerf closing down, the blade stalls and the motor reac-
tiondrivestheunitrapidlybacktowardtheoperator;
— if the blade becomes twisted or misaligned in the
cut, the teeth at the back edge of the blade can
dig into the top surface of the workpiece causing
thebladetoclimboutofthekerfandjumpback
toward the operator.
Kickbackistheresultofsawmisuseand/orincorrect
operating procedures or conditions and can be avoided
bytakingproperprecautionsasgivenbelow.
1. Maintain a rm grip with both hands on the
saw and position your arms to resist kickback
forces. Position your body to either side of the
blade, but not in line with the blade.Kickback
couldcausethesawtojumpbackwards,but
kickbackforcescanbecontrolledbytheoperator,
if proper precautions are taken.
2.
When blade is binding, or when interrupting a
cut for any reason, release the trigger and hold
the saw motionless in the material until the
blade comes to a complete stop. Never attempt
to remove the saw from the work or pull the
saw backward while the blade is in motion or
kickback may occur. Investigate and take correc-
tive actions to eliminate the cause of blade binding.
3. When restarting a saw in the workpiece, centre
the saw blade in the kerf so that the saw teeth
are not engaged into the material. If a saw blade
binds,itmaywalkuporkickbackfromthework-
piece as the saw is restarted.
4. Support large panels to minimise the risk of
blade pinching and kickback. Large panels tend
to sag under their own weight. Supports must be
placed under the panel on both sides, near the line
of cut and near the edge of the panel.
5.
Do not use dull or damaged blades. Unsharpened
orimproperlysetbladesproducenarrowkerfcausing
excessive friction, blade binding and kickback.
6. Blade depth and bevel adjusting locking levers
must be tight and secure before making the
cut.Ifbladeadjustmentshiftswhilecutting,itmay
cause binding and kickback.
7. Use extra caution when sawing into existing
walls or other blind areas. The protruding blade
maycutobjectsthatcancausekickback.
8. ALWAYS hold the tool rmly with both hands.
NEVER place your hand, leg or any part of your
body under the tool base or behind the saw,
especially when making cross-cuts. If kickback
occurs,thesawcouldeasilyjumpbackwardsover
yourhand,leadingtoseriouspersonalinjury.
9. Never force the saw. Push the saw forward at a
speed so that the blade cuts without slowing.
Forcing the saw can cause uneven cuts, loss of
accuracy,andpossiblekickback.
Lower guard function
1.
Check the lower guard for proper closing before
each use. Do not operate the saw if the lower guard
does not move freely and close instantly. Never
clamp or tie the lower guard into the open position.
Ifthesawisaccidentallydropped,thelowerguardmay
be bent. Raise the lower guard with the retracting handle
andmakesureitmovesfreelyanddoesnottouchthe
bladeoranyotherpart,inallanglesanddepthsofcut.
2.
Check the operation of the lower guard spring. If
the guard and the spring are not operating prop-
erly, they must be serviced before use. Lower
guardmayoperatesluggishlyduetodamaged
parts,gummydeposits,orabuild-upofdebris.
3. The lower guard may be retracted manually
only for special cuts such as “plunge cuts”
and “compound cuts”. Raise the lower guard
by the retracting handle and as soon as the
blade enters the material, the lower guard
must be released. For all other sawing, the lower
guardshouldoperateautomatically.
4. Always observe that the lower guard is cover-
ing the blade before placing the saw down on
bench or oor. An unprotected, coasting blade
will cause the saw to walk backwards, cutting
whatever is in its path. Be aware of the time it
takes for the blade to stop after switch is released.

7ENGLISH
5. To check lower guard, open lower guard by
hand, then release and watch guard closure.
Also check to see that retracting handle does
not touch tool housing. Leaving blade exposed
is VERY DANGEROUS and can lead to serious
personalinjury.
Additional safety warnings
1. Do not stop the blades by lateral pressure on
the saw blade.
2. DANGER:
Do not attempt to remove cut material when
blade is moving.
CAUTION: Blades coast after turn off.
3. Place the wider portion of the saw base on
that part of the workpiece which is solidly
supported, not on the section that will fall off
when the cut is made. If the workpiece is short
or small, clamp it down. DO NOT TRY TO HOLD
SHORT PIECES BY HAND!
4. Never attempt to make a cut with the tool held
upside down in a vise. This is extremely dan-
gerous and can lead to serious accidents.
5. Wear safety goggles and hearing protection
during operation.
6. Do not use any abrasive wheels.
7. Only use the saw blade with the diameter that
is marked on the tool or specied in the man-
ual.Useofanincorrectlysizedblademayaffect
the proper guarding of the blade or guard opera-
tionwhichcouldresultinseriouspersonalinjury.
8. Always use the saw blade intended for cutting
the material that you are going to cut.
9. Only use the saw blades that are marked with
a speed equal or higher than the speed marked
on the tool.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
inganexpertforhazardousmaterialisrequired.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tape or mask off open contacts and pack up the
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge if you do not use
it for a long period (more than six months).

8ENGLISH
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipoffyourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
while sliding the button on the front of the cartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
youorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.
Tool / battery protection system
Thetoolisequippedwithatool/batteryprotectionsys-
tem.Thissystemautomaticallycutsoffpowertothe
motortoextendtoolandbatterylife.Thetoolwillauto-
maticallystopduringoperationifthetoolorbatteryis
placed under one of the following conditions.
Overload protection
Whenthetool/batteryisoperatedinamannerthat
causesittodrawanabnormallyhighcurrent,thetool
automaticallystops.Inthissituation,turnthetooloff
and stop the application that caused the tool to become
overloaded. Then turn the tool on to restart.
Overheat protection
Whenthetool/batteryisoverheated,thetoolstops
automatically,andthebatteryindicatorblinkabout60
seconds. In this situation, let the tool cool down before
turning the tool on again.
On Blinking
Overdischarge protection
Whenthebatterycapacitybecomeslow,thetoolstops
automatically.Iftheproductdoesnotoperateeven
when the switches are operated, remove the batteries
from the tool and charge the batteries.
Releasing protection lock
Whentheprotectionsystemworksrepeatedly,thetool
islockedandthebatteryindicatorshowsthefollowing
state.
Blinking Off
In this situation, the tool does not start even if turning
the tool off and on. To release the protection lock,
removethebattery,setittothebatterychargerandwait
untilthechargingnishes.

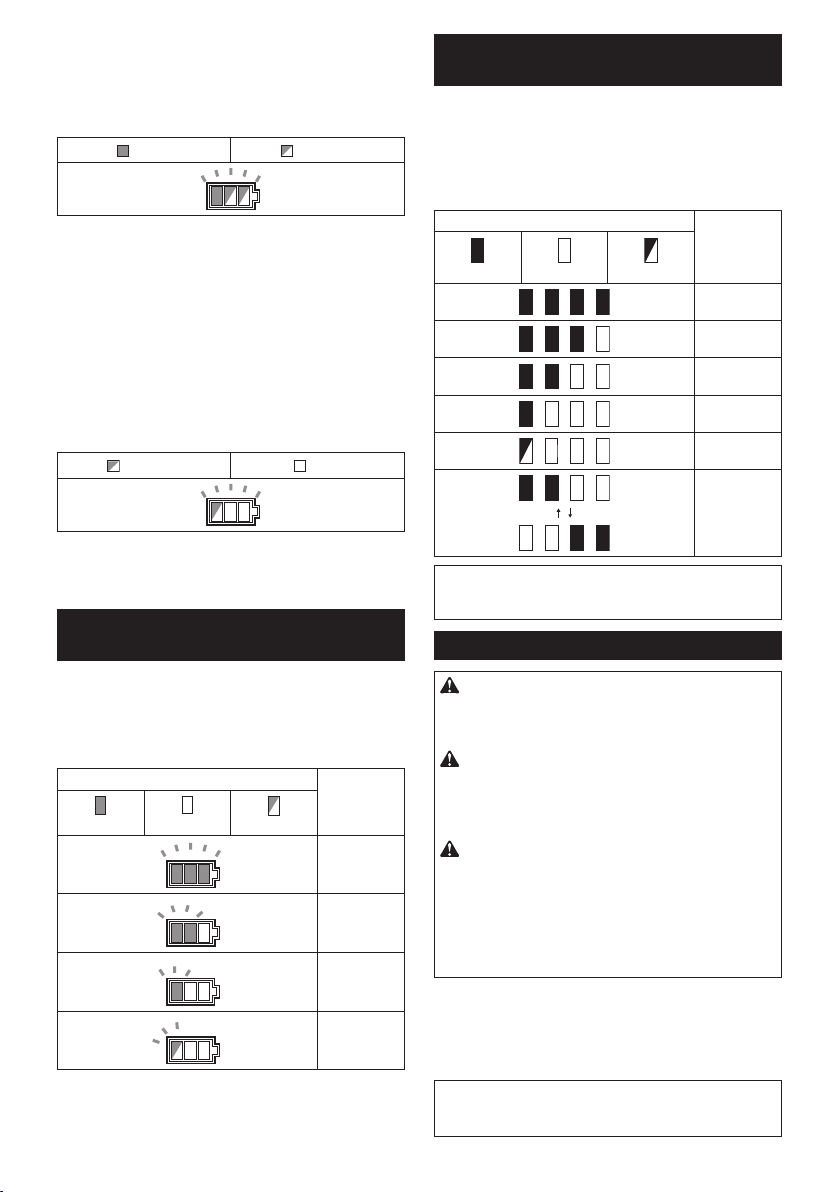

Indicating the remaining battery
capacity
Whenyoupulltheswitchtrigger,thebatteryindicator
showstheremainingbatterycapacity.
►Fig.2: 1.Batteryindicator
Theremainingbatterycapacityisshownasthefollow-
ing table.
Battery indicator status Remaining
battery
capacity
On Off Blinking
50% to 100%
20% to 50%
0% to 20%
Charge the
battery

9ENGLISH
Indicating the remaining battery capacity
Only for battery cartridges with the indicator
►Fig.3: 1. Indicator lamps 2. Check button
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Off Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
Thebattery
mayhave
malfunctioned.
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydifferslightly
fromtheactualcapacity.
Switch action
WARNING: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
WARNING: NEVER defeat the lock-off button
by taping down or some other means. A switch with
anegatedlock-offbuttonmayresultinunintentional
operationandseriouspersonalinjury.
WARNING:
NEVER use the tool if it runs when you
simply pull the switch trigger without pressing the lock-off
button.Aswitchinneedofrepairmayresultinunintentional
operationandseriouspersonalinjury.ReturntooltoaMakita
service center for proper repairs BEFORE further usage.
Topreventtheswitchtriggerfrombeingaccidentallypulled,alock-
off button is provided. To start the tool, depress the lock-off button
and pull the switch trigger. Release the switch trigger to stop.
►Fig.4: 1. Switch trigger 2. Lock-off button
NOTICE: Do not pull the switch trigger hard
without pressing in the lock-off button. This can
cause switch breakage.
CAUTION: The tool starts to brake the cir-
cular saw blade rotation immediately after you
release the switch trigger. Hold the tool rmly to
respond the reaction of the brake when releasing
the switch trigger. Sudden reaction can drop the tool
offyourhandandcancauseapersonalinjury.
Automatic speed change function
This tool has "high speed mode" and "high torque mode".
Thetoolautomaticallychangestheoperationmode
depending on the work load. When the work load is low,
the tool will run in the "high speed mode" for quicker cut-
ting operation. When the work load is high, the tool will run
in the "high torque mode" for powerful cutting operation.
►Fig.5: 1. Mode indicator
The mode indicator lights up in green when the tool is
running in "high torque mode".
If the tool is operated with excessive load, the mode
indicator will blink in green. The mode indicator stops
blinkingandthenlightsuporturnsoffifyoureducethe
load on the tool.
Mode indicator status Operation
mode
On Off Blinking
High speed
mode
High torque
mode
Overload
alert
Adjusting depth of cut
CAUTION: After adjusting the depth of cut,
always tighten the lever securely.
Loosen the lever and move the base up or down. At the
desireddepthofcut,securethebasebytighteningthelever.
For cleaner, safer cuts, set cut depth so that no more
thanonebladetoothprojectsbelowworkpiece.Using
proper cut depth helps to reduce potential for danger-
ousKICKBACKSwhichcancausepersonalinjury.
►Fig.6: 1. Lever 2. Loosen 3. Tighten
Sighting
Placethealignmentlineofthebaseonyourintended
cutting line on the workpiece.
►Fig.7: 1. Alignment line 2. Cutting line 3. Base
Lighting the lamp
CAUTION: Do not look in the light or see the
source of light directly.
To turn on the lamp without running the tool, pull the
switch trigger without pressing the lock-off button.
To turn on the lamp with the tool running, press and hold
the lock-off button and pull the switch trigger.
The lamp goes out 10 seconds after releasing the
switch trigger.
►Fig.8: 1. Lamp
NOTE:Useadryclothtowipethedirtoffthelensof
the lamp. Be careful not to scratch the lens of lamp, or
itmaylowertheillumination.

10 ENGLISH
Dust box
CAUTION: Do not touch saw dust and the
dust box with bare hands immediately after the
operation.Theymaybeextremelyhotandcould
burnyourskin.
CAUTION: Do not cut the material on which
thinner, gasoline, grease, or other chemicals are
applied. The saw dust of such materials can damage
the dust box and result in breakage which can cause
personalinjury.
CAUTION: Wear eye protection or goggle
when emptying the dust box.
Sawdustiscollectedintothedustbox.Periodically
dump the saw dust in the dust box before it gets full.
Push the lever on the dust box to open the lid. Dump
the saw dust while the rear of the tool faces downward.
►Fig.9: 1. Lid 2. Lever
►Fig.10
Hook
Optional accessory
CAUTION: Always remove the battery when
hanging the tool with the hook.
CAUTION: Never hook the tool at high loca-
tions or on the surfaces where the tool may lose
the balance and fall.
CAUTION: Do not pull the tool downward
when it is hooked.
CAUTION: Always fold the hook when operat-
ing the tool.
Thehookisconvenientforhangingthetooltemporarily.
►Fig.11
Attach the hook with the screws as illustrated.
►Fig.12: 1. Hook 2. Screw
Tousethehook,simplyturnthehookuntilitsnapsinto
the open position.
Whennotinuse,alwaysturnthehookuntilitsnapsinto
the closed position.
►Fig.13: 1. Open position 2. Closed position
Electric brake
This tool is equipped with an electric blade brake. If the
toolconsistentlyfailstoquicklystopthecircularsaw
blade after switch lever release, have tool serviced at a
Makita service center.
CAUTION: The blade brake system is not a
substitute for blade guard. NEVER USE TOOL
WITHOUT A FUNCTIONING BLADE GUARD.
SERIOUS PERSONAL INJURY CAN RESULT.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Hex wrench storage
When not in use, store the hex wrench as shown in the
guretokeepitfrombeinglost.
►Fig.14: 1. Hex wrench
Installing or removing the circular
saw blade
CAUTION: Use only the Makita wrench to
install or remove the circular saw blade.
CAUTION: When installing the circular saw
blade, be sure to tighten the bolt securely.
CAUTION: Be sure the circular saw blade is
installed with teeth pointing up at the front of the
tool.
►Fig.15: 1. Shaft lock 2. Hex wrench 3. Tighten
4. Loosen
To remove the circular saw blade, press the shaft lock
fullysothatthecircularsawbladecannotrevolveand
use the hex wrench to loosen the hex bolt. Then remove
thehexbolt,outerangeandcircularsawblade.
►Fig.16: 1. Hex bolt 2.Outerange3. Circular saw
blade 4.Innerange5. Cup washer
To install the circular saw blade, follow the removal
procedure in reverse.
WARNING: BE SURE TO TIGHTEN THE HEX
BOLT SECURELY. Also be careful not to tighten
the bolt forcibly. Slipping your hand from the hex
wrench can cause a personal injury.
WARNING: If the inner ange is removed,
be sure to install it on the spindle. When install-
ing, choose a correct side on which protrusion
ts into the circular saw blade hole perfectly.
Mounting the circular saw blade on the wrong side
can result in the dangerous vibration.
Blade guard cleaning
When changing the circular saw blade, make sure to
also clean the upper and lower guards of accumulated
metal chips as discussed in the Maintenance section.
Such efforts do not replace the need to check lower
guard operation before each use.

11 ENGLISH
OPERATION
CAUTION: Always wear eye protection or
goggle before operation.
CAUTION: Be sure to move the tool forward
in a straight line gently. Forcing or twisting the tool
will result in overheating the motor and dangerous
kickback,possiblycausingsevereinjury.
CAUTION: Never twist or force the tool in
the cut.Thismaycausemotoroverloadand/ora
dangerouskickback,resultinginseriousinjurytothe
operator.
CAUTION: Always use the circular saw blades
appropriate for your job. The use of inappropriate
circularsawbladesmaycauseapoorcuttingperfor-
manceand/orpresentariskofpersonalinjury.
CAUTION: Do not use a deformed or cracked
circular saw blade. Replace it with a new one.
►Fig.17
Holdthetoolrmly.Thetoolisprovidedwithbothafront
grip and rear handle. Use both to best grasp the tool. If
bothhandsareholdingthetool,theycannotbecutby
the circular saw blade. Set the base on the workpiece
tobecutwithoutthecircularsawblademakingany
contact. Then turn the tool on and wait until the circular
sawbladeattainsfullspeed.Nowsimplymovethetool
forwardovertheworkpiecesurface,keepingitatand
advancingsmoothlyuntilthecuttingiscompleted.
Togetcleancuts,keepyourcuttinglinestraightand
yourspeedofadvanceuniform.Ifthecutfailsto
properlyfollowyourintendedcutline,donotattempt
to turn or force the tool back to the cut line. Doing so
maybindthecircularsawbladeandleadtodangerous
kickbackandpossibleseriousinjury.Releaseswitch,
wait for the circular saw blade to stop and then withdraw
tool. Realign tool on new cut line, and start cut again.
Attempt to avoid positioning which exposes operator to
chipsandparticlesbeingejectedfromthetool.Useeye
protectiontohelpavoidinjury.
Thesightgroovesinthebasemakesiteasytocheck
the distance between the front edge of the circular saw
blade and the workpiece whenever the circular saw
blade is set to the maximum depth of cut.
►Fig.18: 1. Cutting line 2. Base 3. Sight grooves
CAUTION: Do not stack materials when cut-
ting them.
CAUTION: Do not cut hardened steel, wood,
plastics, concrete, tile, etc. Cut only mild steel,
aluminum and stainless steel with a suitable
circular saw blade.
CAUTION: Do not touch the circular saw
blade, workpiece or cutting chips with bare hands
immediately after cutting.Theymaybeextremely
hotandcouldburnyourskin.
CAUTION: If the tool is operated continuously
until the battery cartridge has discharged, allow
the tool to rest for 15 minutes before proceeding
with a fresh battery.
Rip fence (Guide rule)
Optional accessory
CAUTION:
Make sure that the rip fence is
securely installed in the correct position before use.
Improperattachmentmaycausedangerouskickback.
►Fig.19: 1. Rip fence (Guide rule) 2. Clamping screw
Thehandyripfenceallowsyoutodoextra-accurate
straightcuts.Simplyslidetheripfenceupsnugly
against the side of the workpiece and secure it in posi-
tion with the clamping screw on the front of the base. It
also makes repeated cuts of uniform width possible.
Lanyard (tether strap) connection
Safety warnings specic for use at height
Read all safety warnings and instructions. Failure
tofollowthewarningsandinstructionsmayresultin
seriousinjury.
1.
Always keep the tool tethered when working "at
height". Maximum lanyard length is 2 m (6.5 ft).
2. Use only with lanyards appropriate for this tool
type and rated for at least 4.0 kg (8.8 lbs).
3. Do not anchor the tool lanyard to anything on
your body or on movable components. Anchor
the tool lanyard to a rigid structure that can
withstand the forces of a dropped tool.
4. Make sure the lanyard is properly secured at
each end prior to use.
5. Inspect the tool and lanyard before each use
for damage and proper function (including
fabric and stitching). Do not use if damaged or
not functioning properly.
6. Do not wrap lanyards around or allow them to
come in contact with sharp or rough edges.
7. Fasten the other end of the lanyard outside
the working area so that a falling tool is held
securely.
8. Attach the lanyard so that the tool will move
away from the operator if it falls. Dropped tools
willswingonthelanyard,whichcouldcauseinjury
or loss of balance.
9. Do not use near moving parts or running
machinery.Failuretodosomayresultinacrush
orentanglementhazard.
10. Do not carry the tool by the attachment device
or the lanyard.
11. Only transfer the tool between your hands
while you are properly balanced.
12. Do not attach lanyards to the tool in a way that
keeps guards, switches or lock-offs from oper-
ating properly.
13. Avoid getting tangled in the lanyard.
14.
Keep lanyard away from the cutting area of the tool.
15. Use multi-action and screw gate type cara-
bineers. Do not use single action spring clip
carabineers.
16. In the event the tool is dropped, it must be
tagged and removed from service, and should
be inspected by a Makita Factory or Authorized
Service Center.
►Fig.20: 1.Holeforlanyard(tetherstrap)

12 ENGLISH
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
CAUTION: Clean out the upper and lower
guards to ensure there is no accumulated metal
chips which may impede the operation of the
lower guarding system.Adirtyguardingsystem
maylimittheproperoperationwhichcouldresultin
seriouspersonalinjury.When using compressed
air to blow metal chips out of the guards, wear a
proper eye and breathing protection.
CAUTION: After each use, clean up the inside
of the dust box and wipe off the saw dust on the
tool.Finemetallicdustmaycomeinsidethetooland
causemalfunctionorare.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
Inspecting the circular saw blade
• Check the circular saw blade carefully for
cracks or damage before and after each use.
Replace a cracked or damaged circular saw
blade immediately.
• Replace with a new circular saw blade as soon
as it no longer cuts effectively. Continuing to
useadullcircularsawblademaycauseadanger-
ous kickback and/or motor overload.
• Circular saw blades for metal cutter cannot be
re-sharpened.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregarding
theseaccessories,askyourlocalMakitaServiceCenter.
• Carbide-tipped circular saw blades
• Rip fence (Guide rule)
• Clamping screw
• Hook
• Hex wrench
• Safetygoggles
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
differfromcountrytocountry.

13 FRANÇAIS
FRANÇAIS (Instructions originales)
SPÉCIFICATIONS
Modèle : DCS553
Diamètre de lame 136 mm - 150 mm
Profondeur max. de coupe
(avec lame d’un diamètre de 150 mm)
57,5 mm
Vitesse à vide 4 200 min-1
Tension nominale 18 V CC
Longueur totale 267 mm
Poids net 2,8 - 3,1 kg
• Étantdonnél’évolutionconstantedenotreprogrammederechercheetdedéveloppement,lesspécications
contenuesdanscemanuelsontsujettesàmodicationsanspréavis.
• Lesspécicationspeuventvariersuivantlespays.
• Le poids peut être différent selon les accessoires, notamment la batterie. Les associations la plus légère et la
plus lourde, conformément à la procédure EPTA 01/2014, sont indiquées dans le tableau.
Batterie et chargeur applicables
Batterie BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 /
BL1840B / BL1850 / BL1850B / BL1860B
Chargeur DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF
• Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous
résidez.
AVERTISSEMENT : N’utilisez que les batteries et les chargeurs répertoriés ci-dessus. L’utilisation
d’autres batteries et chargeurs peut provoquer des blessures et/ou un incendie.
Utilisations
L’outil est conçu pour couper de l’acier doux.
Bruit
NiveaudebruitpondéréAtypique,déterminéselon
EN62841-2-5 :
Niveau de pression sonore (LpA) : 103 dB (A)
Niveau de puissance sonore (LWA ) : 114 dB (A)
Incertitude(K):3dB(A)
AVERTISSEMENT : Portez un serre-tête
antibruit.
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN62841-2-5 :
Mode de travail : découpe de métal
Émission de vibrations (ah, M) : 2,5 m/s2ou moins
Incertitude(K):1,5m/s2
NOTE : La valeur d’émission de vibrations déclarée
a été mesurée conformément à la méthode de test
standard et peut être utilisée pour comparer les outils
entre eux.
NOTE : La valeur d’émission de vibrations déclarée
peut aussi être utilisée pour l’évaluation préliminaire
de l’exposition.
AVERTISSEMENT :
L’émission de vibrations lors de
l’usage réel de l’outil électrique peut être différente de la valeur
d’émission déclarée, suivant la façon dont l’outil est utilisé.
AVERTISSEMENT : Les mesures de sécurité à
prendre pour protéger l’utilisateur doivent être basées
sur une estimation de l’exposition dans des condi-
tions réelles d’utilisation (en tenant compte de toutes
lescomposantesducycled’utilisation,commepar
exemple le moment de sa mise hors tension, lorsqu’il
tourne à vide et le moment de son déclenchement).
Déclaration de conformité CE
Pour les pays européens uniquement
La déclaration de conformité CE est fournie en Annexe
A à ce mode d’emploi.
CONSIGNES DE SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
AVERTISSEMENT :
Veuillez lire les consignes
de sécurité, instructions, illustrations et spécications
qui accompagnent cet outil électrique. Le non-respect de
toutes les instructions indiquées ci-dessous peut entraîner
une électrocution, un incendie et/ou de graves blessures.

14 FRANÇAIS
Conservez toutes les mises en
garde et instructions pour réfé-
rence ultérieure.
Le terme « outil électrique » dans les avertissements
fait référence à l’outil électrique alimenté par le secteur
(avec cordon d’alimentation) ou à l’outil électrique fonc-
tionnant sur batterie (sans cordon d’alimentation).
Consignes de sécurité pour scie
circulaire sans l
Procédures de coupe
1. DANGER : Gardez vos mains à l’écart de
la zone de coupe et de la lame. Laissez votre
deuxième main sur la poignée auxiliaire ou le
carter du moteur. La lame ne risquera pas de
vouscouperlesmainssivouslesutiliseztoutes
les deux pour tenir la scie.
2. Ne placez aucune partie de votre corps sous la
pièce à travailler. Le carter de protection ne peut
pas protéger l’utilisateur de la lame sous la pièce.
3. Réglez la profondeur de coupe suivant l’épais-
seur de la pièce à travailler. La partie de la lame
visible sous la pièce à travailler doit être moindre
qu’une dent de lame complète.
4. Ne tenez jamais la pièce avec les mains ou
contre la jambe pendant la coupe. Fixez la
pièce sur une plate-forme stable. Il est impor-
tant que la pièce soit soutenue convenablement,
andeminimiserl’expositionducorps,legrippage
de la lame ou la perte de contrôle.
5.
Tenez l’outil électrique par une surface de prise
isolée, lorsque vous effectuez une tâche où l’ou-
til de coupe pourrait toucher un câblage caché.
Lecontactavecunlsoustensionmettraégalement
les parties métalliques exposées de l’outil électrique
sous tension et pourrait électrocuter l’utilisateur.
6. Lors du sciage en long, utilisez toujours un
guide longitudinal ou un guide de chant. La
coupe sera plus précise et cela réduira les risques
de pincement de la lame.
7. Utilisez toujours des lames dont l’orice
central est de taille et de forme (diamantée ou
circulaire) appropriée. Les lames qui ne corres-
pondent pas aux éléments de montage de la scie
fonctionneront de manière décentrée, provoquant
une perte de contrôle.
8. N’utilisez jamais de rondelles ou boulons
de la lame endommagés ou inadéquats. Les
rondelles et le boulon de la lame ont été conçus
exclusivementpourvotrescie,and’assurerune
performance optimale et une utilisation sûre.
Causes des chocs en retour et avertissements
concernant ces derniers
—
le choc en retour est une réaction soudaine de l’outil
lorsque la lame de scie est coincée, pincée ou désa-
lignée, et la scie, hors de contrôle, se soulève alors
et quitte la pièce en se dirigeant vers l’utilisateur ;
— lorsque la lame se coince ou est pincée ferme-
ment par le trait de scie qui se referme sur elle, la
lame se bloque et la réaction du moteur entraîne
laprojectiondel’outilàgrandevitesseversl’utili-
sateur ;
— si la lame se tord ou est mal alignée lors de la
coupe, les dents sur le bord arrière de la lame
peuvent s’enfoncer dans la surface supérieure de
la pièce, provoquant la sortie de la lame du trait de
scieetsaprojectionsurl’utilisateur.
Le choc en retour est le résultat d’une mauvaise uti-
lisation de la scie et/ou de procédures ou conditions
d’utilisation incorrectes. On peut l’éviter en prenant des
précautions adéquates, comme indiqué ci-dessous :
1. Maintenez une poigne ferme à deux mains
sur la scie, et placez vos bras de sorte qu’ils
puissent résister à la force du choc en retour.
Placez-vous d’un côté ou de l’autre de la lame,
jamais dans sa ligne de coupe. Le choc en
retour peut faire bondir la scie vers l’arrière, mais
la force du choc en retour peut être maîtrisée par
l’utilisateur en prenant les précautions adéquates.
2. Si la lame se pince ou si vous interrompez la
coupe pour une raison quelconque, libérez la
gâchette et maintenez la scie immobile dans
le matériau jusqu’à l’arrêt complet de la lame.
N’essayez jamais de retirer la scie de la pièce
ou de la faire reculer alors que la lame tourne
encore, sous peine de provoquer un choc en
retour.Identiezlacausedupincementdela
lameetprenezlesmesurescorrectivespoury
remédier.
3. Avant de redémarrer la scie dans la pièce,
centrez la lame de scie dans le trait de scie de
sorte que les dents ne pénètrent pas dans le
matériau. Si une lame de scie coince, elle risque
de remonter ou de reculer brutalement au moment
du redémarrage de la scie.
4. Placez un dispositif de soutien sous les
grands panneaux pour réduire les risques de
pincement de la lame et de choc en retour. Les
panneaux de grande dimension ont tendance à
s’affaisser sous leur propre poids. Des supports
doivent être installés sous le panneau, des deux
côtés, près de la ligne de coupe et près du bord du
panneau.
5. N’utilisez pas des lames émoussées ou
endommagées. Les lames mal affûtées ou mal
posées produisent un trait de scie étroit, entraî-
nant une friction excessive, le pincement de la
lame et un choc en retour.
6. Les leviers de verrouillage de la profondeur
de coupe et du réglage de coupe en biseau
doivent être serrés de manière ferme et sûre
avant de procéder à la coupe.Ilyarisquede
pincement et de choc en retour si les réglages de
la lame changent pendant la coupe.
7. Soyez tout particulièrement prudent lorsque
vous sciez dans un mur ou autre surface der-
rière laquelle peuvent se trouver des objets
non visibles. La lame peut causer un choc en
retourenentrantencontactaveccesobjets.
8. Tenez TOUJOURS l’outil fermement à deux
mains. Ne placez JAMAIS la main, la jambe
ou toute autre partie du corps sous la base
de l’outil ou derrière la scie, particulièrement
lors de coupes transversales. En cas de choc
en retour, la scie pourrait facilement bondir vers
l’arrièreetpassersurvotremain,vousinigeant
une blessure grave.

15 FRANÇAIS
9. Ne forcez jamais la scie. Faites avancer la scie
à une vitesse permettant à la lame de tourner
sans perte de vitesse. Le fait de forcer la scie
peut résulter en des coupes inégales, une perte
de précision et un choc en retour.
Fonctionnement du carter de protection
1. Avant chaque utilisation, assurez-vous que
le carter de protection inférieur ferme bien.
N’utilisez pas la scie si le carter de protection
inférieur ne se déplace pas librement et ne se
referme pas immédiatement. Évitez d’immobi-
liser ou xer le carter de protection inférieur
en position ouverte. Si la scie tombe acciden-
tellement, le carter de protection inférieur peut se
tordre.Soulevezlecarterdeprotectioninférieur
àl’aidedelapoignéerétractableetassurez-vous
qu’il se déplace librement sans entrer en contact
avec la lame ou toute autre partie de la scie, et ce
quel que soit l’angle ou la profondeur de coupe.
2. Vériez le fonctionnement du ressort du carter
de protection inférieur. Le carter de protection
et le ressort doivent être réparés avant l’utili-
sation s’ils ne fonctionnent pas correctement.
Le fonctionnement du carter de protection inférieur
peut être ralenti par des pièces endommagées,
des dépôts gluants ou l’accumulation de débris.
3. Le carter de protection inférieur ne doit être
rétracté manuellement que lors des coupes
spéciales, comme les « coupes en plongée »
et les « coupes mixtes ». Soulevez le carter
de protection inférieur à l’aide de la poignée
rétractable et libérez-le dès que la lame entre
en contact avec le matériau. Pour tout autre
typedecoupe,ilfautlaisserlecarterdeprotection
inférieur fonctionner automatiquement.
4. Assurez-vous toujours que le carter de protec-
tion inférieur recouvre la lame avant de poser
la scie sur l’établi ou le plancher. Une lame non
protégée et continuant à fonctionner par inertie
entraînera la scie en arrière coupant tout ce qui se
trouvesursatrajectoire.N’oubliezpasqu’ilfautun
certain temps avant que la lame ne s’arrête une
fois la gâchette libérée.
5. Pour vérier que le carter de protection
inférieur se referme bien, ouvrez-le manuel-
lement et relâchez-le. Assurez-vous égale-
ment que la poignée rétractable ne touche
pas le carter de l’outil. Une lame exposée est
TRÈS DANGEREUSE et peut causer de graves
blessures.
Consignes de sécurité supplémentaires
1. N’appliquez jamais de pression latérale sur la
lame de scie pour l’arrêter.
2. DANGER :
N’essayez pas de retirer le matériau coupé
pendant que la lame tourne.
ATTENTION : La lame continue de tourner
même une fois le contact coupé.
3. Placez la partie la plus grande du socle de la
scie sur la partie de la pièce qui est solidement
soutenue, non sur celle qui tombera une fois
la coupe terminée. Si la pièce est courte ou
petite, placez-la dans un dispositif de serrage.
N’ESSAYEZ PAS DE TENIR LES COURTES
PIÈCES UNIQUEMENT AVEC LA MAIN !
4. N’essayez jamais de faire une coupe avec l’ou-
til maintenu à l’envers dans un étau. Cela est
très dangereux et peut entraîner un accident
grave.
5. Portez des lunettes à coques et un pro-
tège-tympan pendant l’utilisation.
6. N’utilisez pas de disques abrasifs.
7. Utilisez uniquement une lame de scie ayant le
diamètre indiqué sur l’outil ou spécié dans le
mode d’emploi. L’utilisation d’une taille incorrecte
de lame peut affecter la protection de la lame ou
le fonctionnement du carter de protection, ce qui
pourrait provoquer de graves blessures.
8. Utilisez toujours la lame de scie conçue pour
la coupe du matériau de travail.
9. Utilisez uniquement des lames de scie sur
lesquelles est indiquée une vitesse égale ou
supérieure à la vitesse gurant sur l’outil.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS
tromper (au l d’une utilisation répétée) par un
sentiment d’aisance et de familiarité avec le
produit, en négligeant le respect rigoureux des
consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce mode d’emploi peut entraîner
de graves blessures.
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rin-
cez-les à l’eau claire et consultez immédiate-
ment un médecin. Il y a risque de perte de la
vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques, par exemple des clous, des pièces
de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie peut provoquer
une intensité de courant élevée, une sur-
chauffe, parfois des brûlures et même une
panne.
6. Ne rangez pas l’outil et la batterie dans un
endroit où la température risque d’atteindre ou
de dépasser 50 °C.

16 FRANÇAIS
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Évitez de laisser tomber ou de cogner la
batterie.
9. N’utilisez pas la batterie si elle est
endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur
les marchandises dangereuses.
Lors du transport commercial par des tierces
parties ou des transitaires par exemple, des exi-
gencesspéciquesenmatièred’étiquetageet
d’emballage doivent être respectées.
Pour la préparation de l’article expédié, il est
nécessaire de consulter un expert en matériau
dangereux.Veuillezégalementrespecterles
réglementations nationales susceptibles d’être
plus détaillées.
Recouvrezlescontactsexposésavecduruban
adhésifoudurubandemasquageetemballezla
batterie de telle sorte qu’elle ne puisse pas bouger
dans l’emballage.
11. Suivez les réglementations locales en matière
de mise au rebut des batteries.
12. Utilisez les batteries uniquement avec les
produits spéciés par Makita. L’insertion de
batteries dans des produits non conformes peut
provoquer un incendie, une chaleur excessive,
uneexplosionouunefuitedel’électrolyte.
CONSERVEZ CES
INSTRUCTIONS.
ATTENTION : N’utilisez que des batteries
Makita d’origine. L’utilisation de batteries de marque
autrequeMakitaoudebatteriesmodiéespeutpro-
voquer l’explosion des batteries, ce qui présente un
risque d’incendie, de dommages matériels et corpo-
rels. Cela annulera également la garantie Makita pour
l’outil et le chargeur Makita.
Conseils pour assurer la durée
de vie optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C. Avant
de charger une batterie chaude, laissez-la
refroidir.
4. Rechargez la batterie si elle est restée inutili-
sée pendant une période prolongée (plus de
six mois).
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est
retirée avant de l’ajuster ou de vérier son
fonctionnement.
Insertion ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
de mettre en place ou de retirer la batterie.
ATTENTION : Tenez fermement l’outil et la
batterie lors de la mise en place ou du retrait de
la batterie.Sivousnetenezpasfermementl’outil
et la batterie, ils peuvent vous glisser des mains, et
s’abîmer ou vous blesser.
►Fig.1: 1.Voyantrouge2. Bouton 3. Batterie
Pour retirer la batterie, faites-la glisser hors de l’outil
tout en faisant glisser le bouton à l’avant de la batterie.
Pourmettreenplacelabatterie,alignezlalanguettesur
la batterie avec la rainure sur le compartiment et insé-
rez-la.Insérez-laàfondjusqu’àcequ’unlégerdéclic
sefasseentendre.Silevoyantrougesurledessusdu
boutonestvisible,celasigniequ’ellen’estpasbien
verrouillée.
ATTENTION : Insérez toujours complètement
la batterie jusqu’à ce que le voyant rouge ne soit
plus visible. Sinon, elle pourrait tomber acciden-
tellement de l’outil, au risque de vous blesser ou de
blesser quelqu’un se trouvant près de vous.
ATTENTION : N’insérez pas la batterie de
force. Si elle ne glisse pas facilement, c’est que vous
nel’insérezpascorrectement.
Système de protection de l’outil/la
batterie
L’outilestéquipéd’unsystèmedeprotectiondel’outil/la
batterie.Cesystèmecoupeautomatiquementl’alimen-
tation vers le moteur pour prolonger la durée de vie de
l’outil et de la batterie. Si l’outil ou la batterie se trouve
dans l’une des situations suivantes, l’outil cessera auto-
matiquement de fonctionner. Dans certaines situations,
les témoins s’allument.
Protection contre la surcharge
Lorsque l’outil ou la batterie est utilisé(e) d’une manière
provoquant un appel de courant anormalement élevé,
l’outils’arrêteautomatiquement.Danscecas,éteignez
l’outiletarrêtezlatâcheayantprovoquélasurcharge
del’outil.Puisrallumezl’outilpourreprendrelatâche.

17 FRANÇAIS
Protection contre la surchauffe
En cas de surchauffe de l’outil/la batterie, l’outil s’arrête
automatiquement, et le témoin de la batterie clignote
pendant60secondesenviron.Danscecas,laissez
l’outil refroidir avant de le rallumer.
Allumé Clignotant
Protection contre la décharge totale
de la batterie
Lorsque la charge restante de la batterie devient très
faible, l’outil s’arrête automatiquement. Si le produit ne
fonctionnepasmêmeenactionnantlesboutons,retirez
lesbatteriesdel’outiletchargez-les.
Déverrouillage de la protection
Lorsquelesystèmedeprotections’enclencheàplu-
sieurs reprises, l’outil est verrouillé et le témoin de la
batterie montre l’état suivant.
Clignotant Éteint
Dans ce cas, l’outil ne démarre pas même si vous l’étei-
gnez,puislerallumez.Pourdéverrouillerlaprotection,
retirezlabatterie,placez-lasurlechargeurdebatterie
etpatientezjusqu’àcequelachargesoitterminée.
Indication de la charge restante de
la batterie
Lorsquevousenclenchezlagâchette,letémoindela
batterie montre la charge restante de la batterie.
►Fig.2: 1. Témoin de la batterie
La charge restante de la batterie est indiquée confor-
mément au tableau ci-dessous.
Statut du témoin de la batterie Charge
restante de la
batterie
Allumé Éteint Clignotant
50 % à 100 %
20 % à 50 %
0 % à 20 %
Chargezla
batterie
Indication de la charge restante de
la batterie
Uniquement pour les batteries avec voyant
lumineux
►Fig.3: 1. Témoins 2.Boutondevérication
Appuyezsurleboutondevéricationsurlabatterie
pour indiquer la charge restante de la batterie. Les
témoins s’allument pendant quelques secondes.
Témoins Charge
restante
Allumé Éteint Clignotant
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
Chargezla
batterie.
Anomalie
possible
de la batterie.
NOTE : Selon les conditions d’utilisation et la tem-
pérature ambiante, l’indication peut être légèrement
différente de la capacité réelle.
Fonctionnement de la gâchette
AVERTISSEMENT : Avant d’insérer la batte-
rie dans l’outil, vériez toujours que la gâchette
fonctionne bien et revient en position d’arrêt
lorsque vous la relâchez.
AVERTISSEMENT : NE bloquez JAMAIS le
bouton de sécurité avec du ruban ou de toute
autre manière. Une gâchette dont le bouton de
sécurité est bloqué comporte un risque d’activation
accidentelle pouvant entraîner de graves blessures.
AVERTISSEMENT : N’utilisez JAMAIS l’outil
s’il se met en marche lorsque vous enclenchez
simplement la gâchette sans avoir enfoncé le
bouton de sécurité. Une gâchette devant être
réparée comporte un risque d’activation accidentelle
pouvantentraînerdegravesblessures.Conezl’outil
à un centre d’entretien Makita pour le faire réparer
AVANT de poursuivre l’utilisation.
Un bouton de sécurité a été prévu pour éviter l’activa-
tion accidentelle de la gâchette. Pour démarrer l’outil,
enfoncezleboutondesécuritépuisenclenchezla
gâchette.Pourarrêterl’outil,relâchezlagâchette.
►Fig.4: 1. Gâchette 2. Bouton de sécurité
REMARQUE : Évitez d’appuyer sur la gâchette
avec force lorsque le bouton de sécurité n’est pas
enfoncé.Vousrisqueriezdebriserlagâchette.

18 FRANÇAIS
ATTENTION : L’outil démarre pour freiner la
rotation de la lame de scie circulaire immédiate-
ment après que vous relâchez la gâchette. Tenez
fermement l’outil pour réagir à la réaction du frein
lorsque vous relâchez la gâchette. Une réaction
soudaine peut vous faire lâcher l’outil et vous blesser.
Fonction de changement
automatique de vitesse
Cet outil est pourvu d’un « mode grande vitesse » et
d’un « mode couple élevé ».
L’outil change automatiquement de mode de fonction-
nement en fonction de la charge de travail. Lorsque
la charge de travail est faible, l’outil fonctionne en «
mode grande vitesse » pour une découpe plus rapide.
Lorsque la charge de travail est élevée, l’outil fonc-
tionne en « mode couple élevé » pour une découpe
puissante.
►Fig.5: 1. Témoin de mode
Le témoin de mode s’allume en vert lorsque l’outil fonc-
tionne en « mode couple élevé ».
Si l’outil est utilisé avec une charge excessive, le témoin
de mode clignote en vert. Le témoin de mode cesse de
clignoter,puiss’allumeous’éteintsivousréduisezla
charge sur l’outil.
Statut du témoin de mode Mode de
fonction-
nement
Allumé Éteint Clignotant
Mode grande
vitesse
Mode couple
élevé
Alerte en cas
de surcharge
Réglage de la profondeur de coupe
ATTENTION : Après avoir réglé la profondeur
de coupe, serrez toujours solidement le levier.
Desserrezlelevieretdéplacezlabaseenhautouen
bas.Àlaprofondeurdecoupesouhaitée,xezlabase
en serrant le levier.
Pour obtenir des coupes plus propres et plus sûres,
réglezlaprofondeurdecoupedesortequepas
plus d’une dent de lame ne dépasse sous la pièce.
L’utilisation d’une profondeur de coupe adéquate aide à
réduire les risques de dangereux CHOCS EN RETOUR
et de blessures.
►Fig.6: 1. Levier 2. Desserrer 3. Serrer
Visée
Placezlaligned’alignementdelabasesurlalignede
coupe de la pièce.
►Fig.7: 1. Ligne d’alignement 2. Ligne de coupe
3. Base
Allumage de la lampe
ATTENTION : Évitez de regarder directement
le faisceau lumineux ou sa source.
Pour allumer la lampe sans faire fonctionner l’outil, enclen-
chezlagâchettesansenfoncerleboutondesécurité.
Pour allumer la lampe en faisant fonctionner l’outil, mainte-
nezenfoncéleboutondesécuritéetenclenchezlagâchette.
La lampe s’éteint 10 secondes après avoir relâché la gâchette.
►Fig.8: 1. Lampe
NOTE :
Retirezlasaletésurlalentilledelalampeavec
unchiffonsec.Prenezsoindenepaséraerlalentille
de la lampe sous peine de diminuer son éclairage.
Récipient à sciure
ATTENTION : Ne touchez pas la sciure et le
récipient à sciure à mains nues immédiatement
après l’opération. Ils pourraient être extrêmement
chauds et pourraient vous brûler la peau.
ATTENTION :
Ne coupez pas de matériau sur
lequel est appliqué du diluant, de l’essence, de la graisse
ou d’autres produits chimiques.Lasciuredecetypede
matériaux peut détériorer le récipient à sciure, ce qui peut
entraîner une rupture susceptible de provoquer une blessure.
ATTENTION : Portez une protection oculaire
ou des lunettes de sécurité lorsque vous videz le
récipient à sciure.
Lasciureestrecueilliedanslerécipientàsciure.Videz
périodiquement la sciure présente dans le récipient à
sciure avant qu’il ne soit plein.
Appuyezsurlelevierdurécipientàsciurepourouvrirlecouvercle.
Videzlasciurelorsquel’arrièredel’outilestorientéverslebas.
►Fig.9: 1. Couvercle 2. Levier
►Fig.10
Crochet
Accessoire en option
ATTENTION : Retirez toujours la batterie
lorsque l’outil est suspendu par son crochet.
ATTENTION : N’accrochez jamais l’outil à un
endroit élevé ou sur des surfaces où il pourrait
perdre l’équilibre et tomber.
ATTENTION : Ne tirez pas l’outil vers le bas
lorsqu’il est accroché.
ATTENTION : Rabattez toujours le crochet
lorsque vous utilisez l’outil.
Le crochet est pratique pour suspendre temporairement l’outil.
►Fig.11
Fixezlecrochetaveclesviscommeillustré.
►Fig.12: 1. Crochet 2. Vis
Pourutiliserlecrochet,ilsuftdeletournerjusqu’àce
qu’il se verrouille en position ouverte.
Sivousn’utilisezpaslecrochet,ilfauttoujoursletour-
nerjusqu’àcequ’ilseverrouilleenpositionfermée.
►Fig.13: 1. Position ouverte 2. Position fermée

19 FRANÇAIS
Frein électrique
Cet outil est équipé d’un frein de lame électrique. Si
systématiquementl’outiln’arrivepasàarrêterlalame
de scie circulaire après le relâchement du levier d’inter-
rupteur, faites réparer l’outil dans un centre de service
Makita.
ATTENTION : Le système de frein de lame
n’est pas destiné à remplacer le carter de pro-
tection. N’UTILISEZ JAMAIS UN OUTIL DONT LE
CARTER DE PROTECTION EST DÉFECTUEUX.
CELA PRÉSENTE UN RISQUE DE BLESSURE
GRAVE.
ASSEMBLAGE
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est reti-
rée avant d’effectuer toute tâche dessus.
Rangement de la clé hexagonale
Lorsquevousn’utilisezpaslacléhexagonale,rangez-la
tel qu’indiqué sur l’illustration pour éviter de la perdre.
►Fig.14: 1. Clé hexagonale
Pose et dépose de la lame de scie
circulaire
ATTENTION : Utilisez exclusivement la
clé Makita pour poser ou retirer la lame de scie
circulaire.
ATTENTION : Lorsque vous posez la lame de
scie circulaire, veillez à bien serrer le boulon.
ATTENTION : Assurez-vous que la lame de
scie circulaire est installée avec les dents orien-
tées vers le haut à l’avant de l’outil.
►Fig.15: 1. Blocage de l’arbre 2. Clé hexagonale
3. Serrer 4. Desserrer
Pourretirerlalamedesciecirculaire,enfoncezcom-
plètement le blocage de l’arbre de sorte que la lame
desciecirculairenepuissepastourneretutilisezla
clé hexagonale pour desserrer le boulon hexagonal.
Retirezensuiteleboulonhexagonal,leasqueexté-
rieur et la lame de scie circulaire.
►Fig.16: 1. Boulon hexagonal 2. Flasque extérieur
3. Lame de scie circulaire 4. Flasque inté-
rieur 5. Rondelle à collerette
Pourinstallerlalamedesciecirculaire,suivezlaprocé-
dure de retrait en sens inverse.
AVERTISSEMENT : VEILLEZ À SERRER
SOLIDEMENT LE BOULON HEXAGONAL. Prenez
également soin de ne pas forcer en serrant le
boulon. Vous risquez de vous blesser si votre
main s’échappe de la clé hexagonale.
AVERTISSEMENT : Si le asque intérieur
est retiré, veillez à l’installer sur l’axe. Lors de la
pose, choisissez le côté adapté sur lequel la par-
tie saillante s’engage parfaitement dans l’orice
de la lame de scie circulaire. La pose de la lame de
scie circulaire du mauvais côté peut provoquer des
vibrations dangereuses.
Nettoyage du carter de protection
Lorsquevouschangezlalamedesciecirculaire,n’ou-
bliezpasd’enleverégalementlescopeauxmétalliques
accumulés sur les carters de protection supérieur et
inférieur comme indiqué dans la section Entretien.
Mêmeaprèscenettoyage,ilesttoujoursnécessairede
vérierlebonfonctionnementducarterdeprotection
inférieur avant chaque utilisation.
UTILISATION
ATTENTION : Portez toujours une protection
oculaire ou des lunettes de sécurité avant d’opé-
rer l’outil.
ATTENTION : Assurez-vous de déplacer l’ou-
til doucement vers l’avant, en ligne droite. Le fait
de forcer ou de tordre l’outil entraînera une surchauffe
du moteur et un dangereux choc en retour, risquant
de provoquer une blessure grave.
ATTENTION : Abstenez-vous de forcer sur
l’outil ou de le tordre dans la coupe. Cela pourrait
entraîner une surcharge du moteur et/ou un recul
dangereux, ce qui pourrait provoquer de graves
blessures pour l’utilisateur.
ATTENTION : Utilisez toujours les lames de
scie circulaire adaptées à votre travail. L’utilisation
de lames de scie circulaire inadaptées peut entraîner
de mauvaises performances de coupe et/ou présen-
ter un risque de blessure.
ATTENTION : N’utilisez pas une lame de scie
circulaire déformée ou ssurée. Remplacez-la par
une nouvelle.
►Fig.17
Tenezl’outilfermement.L’outilcomporteunepoignée
avantetunepoignéearrière.Utilisezlesdeuxpoignées
pour mieux tenir l’outil. Lorsque l’outil est saisi à deux
mains, celles-ci ne risquent pas d’être coupées par la
lamedesciecirculaire.Placezlabasedel’outilsurla
pièce à couper de sorte que la lame de scie circulaire
n’entrepasencontactavecquoiquecesoit.Mettez
ensuitel’outilsoustensionetattendezquelalamede
scie circulaire atteigne sa pleine vitesse. À présent,
déplacezsimplementl’outilversl’avantsurlasurface
de la pièce, en le maintenant à plat et en le faisant
avancerdoucementjusqu’àcequelacoupesoit
terminée.

20 FRANÇAIS
Pourobtenirdescoupespropres,maintenezlaligne
de coupe bien droite et la vitesse de progression
constante. Si la lame dévie de la ligne de coupe prévue,
netentezpasdemodierlacoursedel’outilpourle
forceràrevenirsurlalignedecoupe.Vousrisqueriez
de plier la lame de scie circulaire et de provoquer un
dangereux choc en retour pouvant causer une blessure
grave.Relâchezlagâchette,attendezjusqu’àl’arrêt
completdelalamedesciecirculaire,puisretirezl’outil.
Réalignezl’outilsurunenouvellelignedecoupe,puis
poursuivezlacoupe.Éviteztoutepositionvousexpo-
santauxcopeauxetparticuleséjectésparl’outil.Portez
unprotecteurpourlavueand’éviterlesblessures.
Lesrainuresdeviséedelabasepermettentdevérier
la distance qui sépare le bord avant de la lame de scie
circulaire et la pièce chaque fois que la lame de scie cir-
culaire est réglée à la profondeur de coupe maximale.
►Fig.18: 1. Ligne de coupe 2. Base 3. Rainures de
visée
ATTENTION : N’empilez pas les matériaux
lorsque vous les coupez.
ATTENTION : Ne coupez pas l’acier durci,
le bois, le plastique, le béton, le carrelage, etc.
Coupez uniquement de l’acier doux, de l’alumi-
nium et de l’acier inoxydable avec une lame de
scie circulaire adaptée.
ATTENTION : Ne touchez pas la lame de scie
circulaire, la pièce ou les copeaux de coupe à
mains nues immédiatement après la coupe. Ils
pourraient être extrêmement chauds et pourraient
vous brûler la peau.
ATTENTION : Si l’outil est utilisée de manière
continue jusqu’au déchargement de la batterie,
laissez reposer l’outil pendant 15 minutes avant
d’utiliser une batterie chargée.
Guide parallèle (règle de guidage)
Accessoire en option
ATTENTION : Assurez-vous que le guide
parallèle est bien installé dans la bonne position
avant de l’utiliser. Une pose incorrecte peut entraî-
ner un recul dangereux.
►Fig.19: 1. Guide parallèle (règle de guidage) 2. Vis
de serrage
Un guide parallèle pratique vous permet d’effectuer
des coupes rectilignes d’une extrême précision. Faites
simplement glisser le guide parallèle le long du côté
de la pièce en le maintenant en position à l’aide de la
vis située à l’avant de la base. Cela permet également
d’effectuer plusieurs coupes d’une largeur uniforme.
Raccordement de la longe (sangle
de retenue)
Consignes de sécurité spéciques à l’utilisation
en hauteur
Lisez toutes les consignes de sécurité et instruc-
tions. Le non-respect des avertissements et instruc-
tions peut entraîner de graves blessures.
1. L’outil doit toujours être attaché lorsque vous
travaillez en hauteur. La longueur maximum de
la longe est de 2 m.
2. Utilisez uniquement des longes convenant à
ce type d’outil et conçues pour supporter au
moins 4,0 kg (8,8 lbs).
3. N’accrochez pas la longe de l’outil à quoi que
ce soit sur votre corps ou à des éléments
mobiles. Accrochez la longe de l’outil à une
structure rigide capable de supporter la force
exercée par la chute d’un outil.
4. Assurez-vous que la longe est correctement
xée à chaque extrémité avant utilisation.
5. Vériez que l’outil et la longe ne sont pas
endommagés et fonctionnent correctement
avant chaque utilisation (y compris le tissu
et les coutures). Ne les utilisez pas s’ils sont
endommagés ou fonctionnent mal.
6. N’enroulez pas les longes autour de bords
rugueux ou coupants, ni ne les laissez
entrer en contact avec des bords rugueux ou
coupants.
7. Serrez l’autre extrémité de la longe en dehors
de l’espace de travail de sorte qu’un outil
tombant soit retenu en sécurité.
8. Fixez la longe de sorte que l’outil s’éloigne de
l’utilisateur en cas de chute. Les outils tombés
se balanceront sur la longe, ce qui pourrait provo-
quer des blessures ou une perte d’équilibre.
9. Ne les utilisez pas à proximité de pièces
en mouvement ou de machines en fonc-
tionnement. Le non-respect de cette pré-
caution présente un risque d’écrasement ou
d’enchevêtrement.
10. Ne transportez pas l’outil en le tenant par le
dispositif de xation ou la longe.
11. Faites passer l’outil d’une main à l’autre uni-
quement si vous avez un bon équilibre.
12. Ne xez pas les longes à l’outil d’une manière
qui empêche les carters de protection, les
commutateurs ou les verrouillages de fonc-
tionner correctement.
13. Évitez de vous empêtrer dans la longe.
14. Éloignez la longe de la zone de coupe de
l’outil.
15. Utilisez des mousquetons à bague vissée et
à ouverture double ou triple action. N’utilisez
pas de mousquetons à ressort à ouverture
action unique.
16. Si l’outil tombe, il doit être marqué et mis hors
service, puis être coné à une usine Makita
ou à un centre de service après-vente Makita
agréé pour inspection.
►Fig.20: 1.Oricepourlalonge(sanglederetenue)
This manual suits for next models
3
Table of contents
Languages:
Other Makita Cutter manuals

Makita
Makita SC103D User manual

Makita
Makita sg150 Quick start guide

Makita
Makita DCC501 User manual

Makita
Makita 4105KB User manual

Makita
Makita 4131 User manual

Makita
Makita DCO181 User manual

Makita
Makita CP100D User manual

Makita
Makita 4105KB User manual

Makita
Makita 4190D User manual

Makita
Makita 4100NH2X User manual

Makita
Makita DCS550 User manual

Makita
Makita CE001G User manual

Makita
Makita CE002G User manual

Makita
Makita DCS550ZJ User manual

Makita
Makita CC301DZ User manual

Makita
Makita EK7300 User manual

Makita
Makita M4101 User manual

Makita
Makita BCS550 User manual

Makita
Makita 4100NH3Z User manual

Makita
Makita DSC102 User manual
