Makita FS2700K User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
Screwdriver
Visseuse
Atornillador
FS2700
FS2701
010124

2
ENGLISH
SPECIFICATIONS
Model FS2700 FS2701
Self drilling screw 6 mm (1/4")
Machine screw 8 mm (5/16")
Capacities
Wood screw 6.2 mm (1/4")
No load speed (RPM) 0 - 2,500/min.
Overall length 301mm (11-7/8") 283 mm (11-1/8")
Net weight 1.8 kg (4.0 lbs) 1.7 kg (3.8 lbs)
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
GEA008-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. . Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.

3
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
SERVICE
24. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
25. Follow instruction for lubricating and
changing accessories.
26. Keep handles dry, clean and free from oil and
grease.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size
to use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The
smaller the gage number, the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Not Recommended
000173
GEB017-3
SCREWDRIVER SAFETY
WARNINGS
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. If you use this
power tool unsafely or incorrectly, you can suffer
serious personal injury.
1. Hold power tool by insulated gripping
surfaces, when performing an operation where
the fastener may contact hidden wiring or its
own cord. Fasteners contacting a "live" wire may
make exposed metal parts of the power tool "live"
and could give the operator an electric shock.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
3. Hold the tool firmly.

4
4. Keep hands away from rotating parts.
5. Do not touch the bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD201-2
Symbols
The followings show the symbols used for tool.
･volts
･amperes
･hertz
･alternating current
･no load speed
･Class II Construction
･revolutions or reciprocation per minute
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.

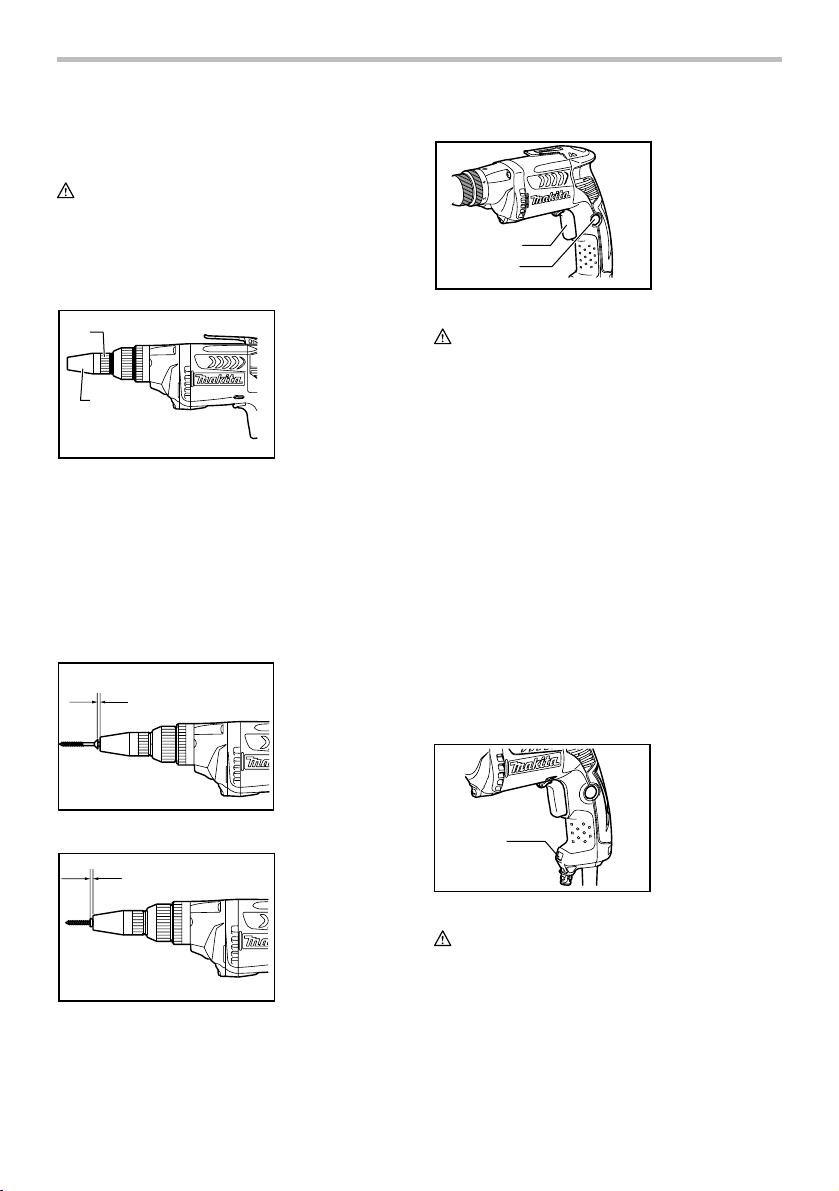

Depth adjustment
For Model FS2700 only
1
2
010117
When you wish to drive self drilling screws, etc., adjust
the depth as follows. Turn the locator to adjust the depth.
Adjust the locator to create a distance of approximately
1 mm (3/64") from the tip of the front cap (which works in
conjunction with the locator) to the base of the screw
head. One full turn of the locator equals 1 mm (3/64")
change in depth.
1mm
010118
1mm
010119
Switch action
1
2
010121
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
For continuous operation, pull the switch trigger and
then push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
NOTE:
• Even with the switch on and motor running, the bit
will not rotate until you fit the point of the bit in the
screw head and apply forward pressure to engage
the clutch.
1. Switch trigger
2. Lock button
1. Locator
2. Front cap

5

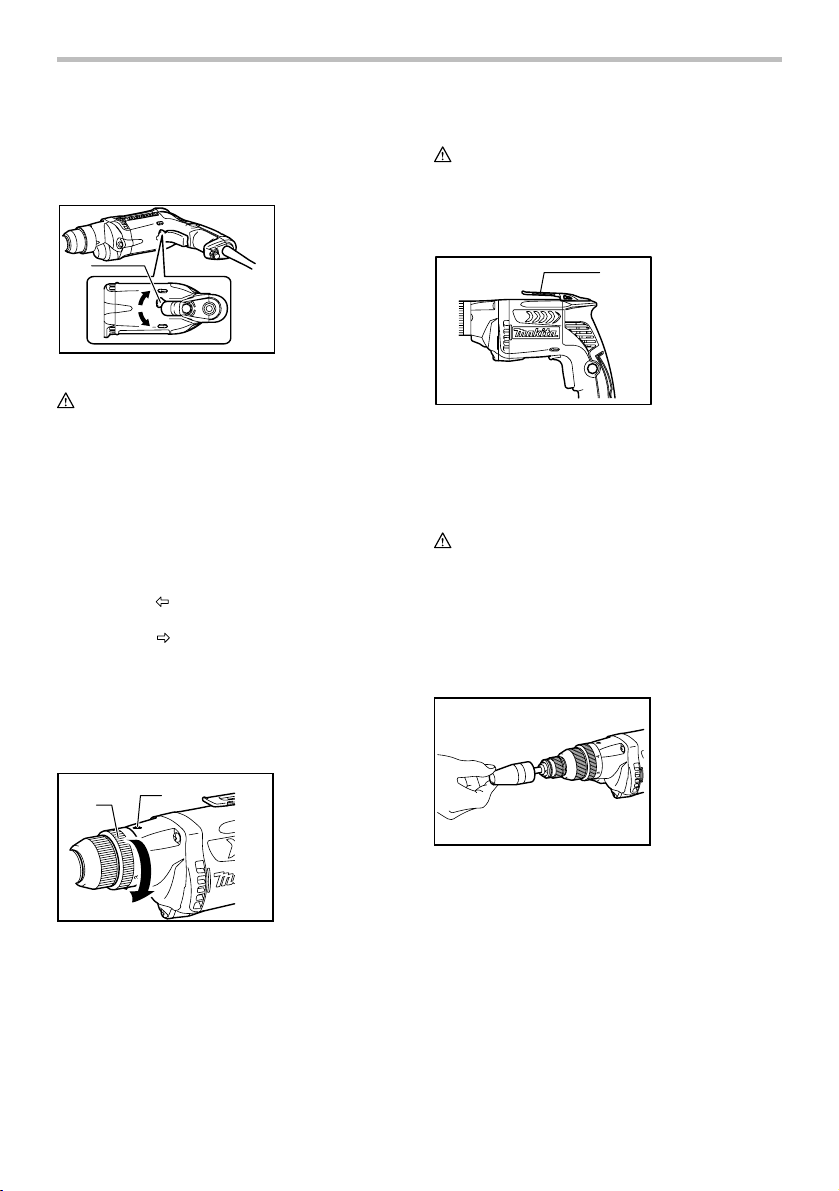

Lighting up the lamps
1
009967
CAUTION:
• Do not look in the light or see the source of light
directly.
To turn on the lamp, pull the trigger. Release the trigger
to turn it off.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it may
lower the illumination.
Reversing switch action
A
B
1
010122
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
This tool has a reversing switch to change the direction
of rotation. Move the reversing switch lever to
the position (A side) for clockwise rotation or
the position (B side) for counterclockwise rotation.
Adjusting the fastening torque
When you wish to drive machine screws, wood screws,
hex bolts, etc. with the predetermined torque, adjust the
fastening torque as follows.
12
010120
The fastening torque may be adjusted by turning the
adjusting ring. The torque is increased by turning the
adjusting ring in the direction of the arrow and
decreased by turning it in the opposite direction. Align
the number 1 on the adjusting ring with the pointer on
the gear housing. Drive a trial screw into your material or
a piece of duplicate material. If the fastening torque is
not suitable for the screw, continue adjusting until the
proper torque is obtained.
CAUTION:
• The adjusting ring should be turned only within the
numbered range. It should not be forced beyond
this range.
Hook
1
010191
The hook is convenient for temporarily hanging the tool.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.

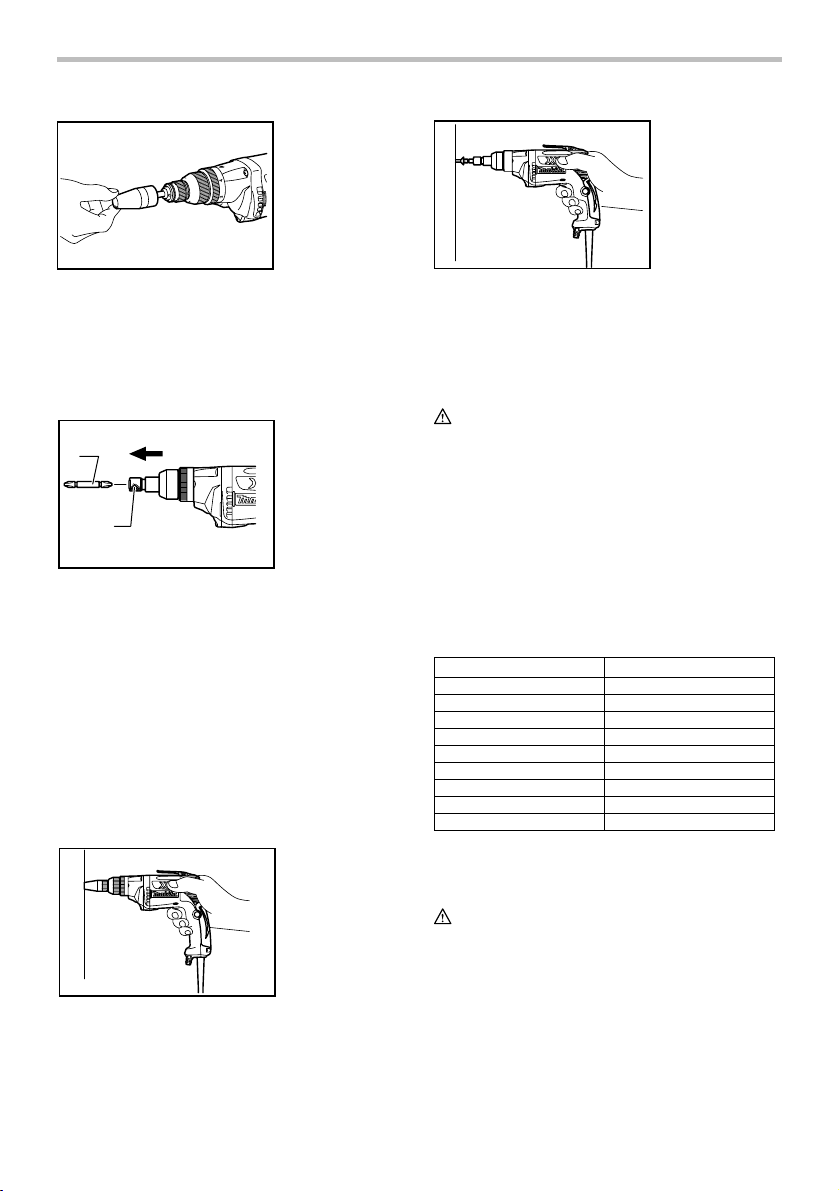

Installing or removing the bit
For Model FS2700
To remove the bit, first pull the front cap off and then pull
the bit out firmly.
1. Hook
1. Adjusting ring
2. Pointer
1. Reversing
switch lever
1. Lamp

6
010116
To install the bit, insert it into the tool as far as it will go
and then replace the front cap.
For Model FS2701
To install the bit, pull the sleeve in the direction of the
arrow and insert the bit into the sleeve as far as it will go.
Then release the sleeve to secure the bit.
1
2
010128
To remove the bit, pull the sleeve in the direction of the
arrow and pull the bit out firmly.
NOTE:
• If the bit is not inserted deep enough into the
sleeve, the sleeve will not return to its original
position and the bit will not be secured. In this case,
try re-inserting the bit according to the instructions
above.
• After inserting the bit, make sure that it is firmly
secured. If it comes out, do not use it.
OPERATION
010123
010129

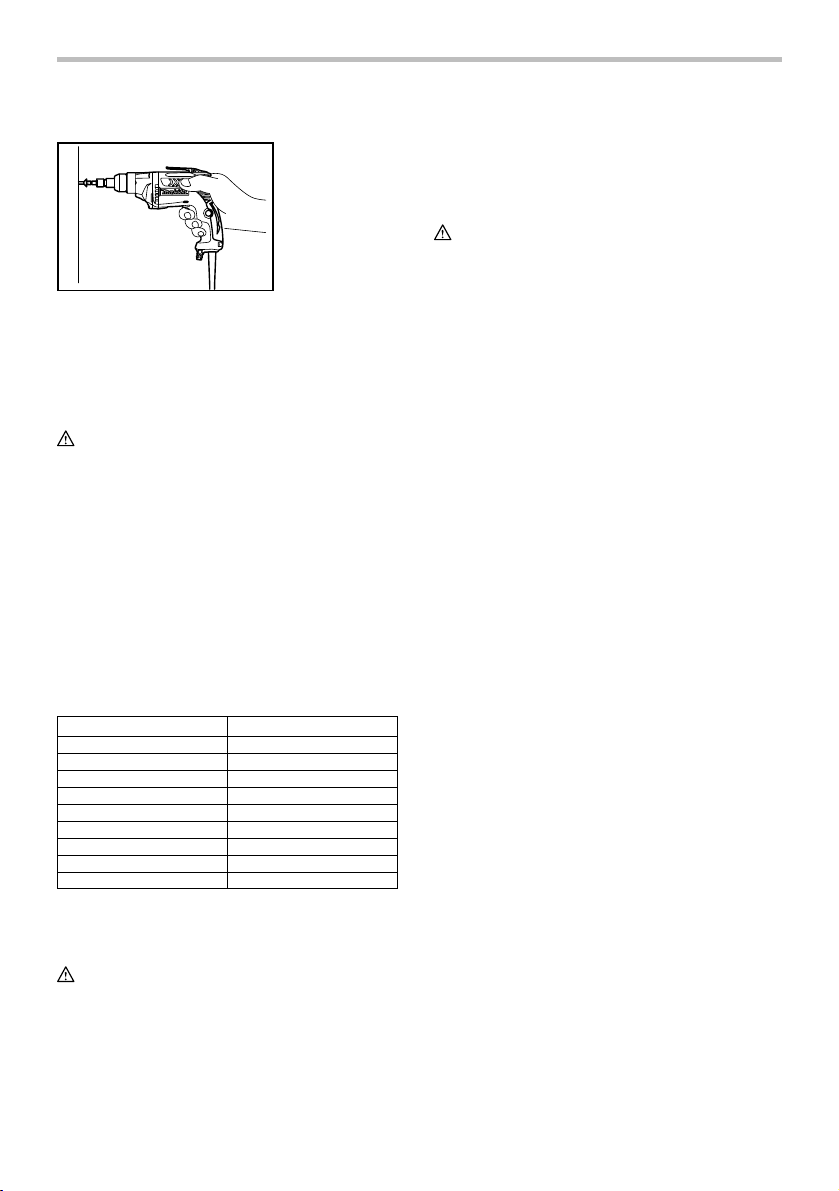

Fit the screw on the point of the bit and place the point of
the screw on the surface of the workpiece to be fastened.
Apply pressure to the tool and start it. Withdraw the tool
as soon as the clutch cuts in. Then release the switch
trigger.
CAUTION:
• When fitting the screw onto the point of the bit, be
careful not to push in on the screw. If the screw is
pushed in, the clutch will engage and the screw will
rotate suddenly. This could damage a workpiece or
cause an injury.
• Make sure that the bit is inserted straight in the
screw head, or the screw and/or bit may be
damaged.
NOTE:
• When driving wood screws, predrill pilot holes to
make driving easier and to prevent splitting of the
workpiece. See the chart.
Recommended size of pilot hole Nominal diameter of wood screw
1/4”
15/64”
7/32”
13/64”
3/16”
11/64”
5/32”
9/64”
1/8”
5/64”
3/32”
7/64”
1/8”
1/8”
9/64”
5/32”
11/64”
11/64”
002679
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized or Factory Service Centers, always
using Makita replacement parts.
1. Bit
2. Sleeve

7
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Screw bits
• Magnetic socket bit
• Front cap
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

8
FRANÇAIS
SPÉCIFICATIONS
Modèle FS2700 FS2701
Vis taraudeuse 6 mm (1/4")
Vis de mécanique 8 mm (5/16")
Capacités
Vis à bois 6,2 mm (1/4")
Vitesse à vide (T/MIN) 0 - 2 500 /min.
Longueur totale 301mm (11-7/8") 283 mm (11-1/8")
Poids net 1,8 kg (4,0 lbs) 1,7 kg (3,8 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
GEA008-1
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart
des sources de chaleur, de l'huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé
lorsque les cordons sont endommagés ou
enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.

9
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront
moins élevés si vous utilisez des dispositifs de
protection tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12. Évitez les démarrages accidentels.
Assurez-vous que l'interrupteur est en
position d'arrêt avant de brancher l'outil et/ou
d'insérer la batterie, ainsi qu'avant de saisir ou
de transporter l'outil. . Vous ouvrez la porte aux
accidents si vous transportez les outils électriques
avec le doigt sur l'interrupteur ou laissez
l'interrupteur en position de marche avant de
mettre l'outil sous tension.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les risques
liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un danger
et doit être réparé.
19. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
SERVICE
24. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
25. Suivez les instructions de lubrification et de
changement des accessoires.
26. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
UTILISEZ UN CORDON PROLONGATEUR
APPROPRIÉ. Assurez-vous que votre cordon
prolongateur est en bonne condition. Lorsque vous
utilisez un cordon prolongateur, assurez-vous qu'il est
assez robuste pour transporter le courant exigé par le
produit. Un cordon qui est trop petit entraînera une
baisse dans la tension composée, ce qui causera une
perte d'énergie et un surchauffage. Le tableau 1 indique
la dimension de cordon à utiliser, en fonction de la
longueur du cordon et de l'intensité nominale figurant
sur la plaque signalétique. En cas de doute, utilisez un
cordon plus robuste. Plus le numéro de calibre est bas,
plus le cordon est robuste.

10
Tableau 1. Gabarit minimum du cordon
Intensiténominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Non recommandé
000173
GEB017-3
CONSIGNES DE SÉCURITÉ
POUR LE TOURNEVIS
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L'utilisation non sécuritaire ou incorrecte de cet outil
comporte un risque de blessure grave.
1. Tenez l'outil électrique par les surfaces de
prise isolées lorsque vous réalisez une
manoeuvre où la pièce de fixation risque
d'entrer en contact avec des câblages cachés
ou avec son propre cordon. Les pièces de
fixation entrant en contact avec un fil sous tension
pourraient transmettre le courant aux pièces
métalliques exposées de l'outil et procurer un
choc électrique à l'utilisateur.
2. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
3. Tenez l'outil fermement.
4. Gardez les mains éloignées des pièces en
rotation.
5. Ne touchez ni la fraise, ni la pièce à travailler
immédiatement après l'utilisation ; elles
peuvent être extrêmement chaudes et vous
pourriez vous brûler la peau.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou
l'ignorance des consignes de sécurité du présent
manuel d'instructions peuvent entraîner une grave
blessure.
USD201-2
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･hertz
･courant alternatif
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Réglage de la profondeur
S'applique au modèle FS2700 seulement
1
2
010117
1. Positionneur
2. Capuchon avant

11
Réglez la profondeur comme suit lorsque vous désirez
insérer des vis taraudeuses, etc. Tournez le positionneur
pour régler la profondeur.
Réglez le positionneur pour créer une distance d'environ
1 mm (3/64 po) entre l'extrémité du couvercle avant (qui
travaille en association avec le positionneur) et la base
de la tête de la vis. Une rotation complète du
positionneur correspond à une modification de 1 mm
(3/64 po) de la profondeur.
1mm
010118
1mm
010119
Interrupteur
1
2
010121
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
Pour mettre l'outil en marche, appuyez simplement sur
la gâchette. La vitesse de l'outil augmente à mesure que
l'on accroît la pression exercée sur la gâchette. Pour
l'arrêter, relâchez la gâchette.
Pour un fonctionnement continu, appuyez sur la
gâchette puis enfoncez le bouton de verrouillage.
Pour arrêter l'outil alors qu'il est en position verrouillée,
appuyez à fond sur la gâchette puis relâchez-la.
NOTE:
• Même si l'interrupteur est enclenché et que le
moteur tourne, l'embout ne tournera pas tant que
vous n'aurez pas inséré la pointe de l'embout dans
la tête de vis et que vous n'exercerez pas de
pression vers l'avant pour engager l'embrayage.
Allumage de la lampe
1
009967
ATTENTION:
• Evitez de regarder directement le faisceau
lumineux ou sa source.
Pour allumer la lampe, appuyez sur la gâchette. Pour
l'éteindre, relâchez la gâchette.
NOTE:
• Utilisez un chiffon sec pour essuyer la saleté qui
recouvre la lentille de la lampe. Prenez garde de
rayer la lentille de la lampe, pour éviter une
diminution de l'éclairage.
Inverseur
A
B
1
010122
ATTENTION:
• Vérifiez toujours le sens de rotation avant de
mettre l'outil en marche.
• N'actionnez l'inverseur qu'une fois que l'outil est
complètement arrêté. Si vous changez le sens de
rotation avant l'arrêt de l'outil, vous risquez de
l'endommager.
L'outil possède un inverseur qui permet de changer le
sens de rotation. Déplacez le levier inverseur sur la
position (côté A) pour une rotation dans le sens des
aiguilles d'une montre, ou sur la position (côté B)
pour une rotation dans le sens inverse des aiguilles
1. Levier inverseur
1. Lampe
1. Gâchette
2. Bouton de
verrouillage

12
d'une montre.
Réglage du couple de serrage
Pour serrer des vis de mécanique, des vis à bois, des
boulons hexagonaux, etc., avec un couple de serrage
préétabli, réglez le couple de serrage de la façon
suivante.
12
010120
Le couple de serrage peut être réglé en tournant
l'anneau de réglage. Pour augmenter le couple, tournez
l'anneau dans la direction de la flèche; tournez-le dans
le sens contraire pour le diminuer. Alignez le numéro 1
sur l'anneau de réglage avec l'aiguille sur le carter.
Serrez une vis d'essai dans votre matériau ou dans une
pièce du même matériau. Si le couple de serrage ne
convient pas à la vis, continuez le réglage jusqu'à ce
que vous trouviez le couple adéquat.
ATTENTION:
• Vous ne devez tourner l'anneau de réglage qu'à
l'intérieur de la plage des numéros. Il ne doit pas
être forcé au-delà de cette plage.
Crochet
1
010191
Le crochet est pratique pour accrocher temporairement
l'outil.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Installation et retrait du foret
Pour le modèle FS2700
Pour retirer l'embout, enlevez d'abord le couvercle avant
puis tirez fermement sur l'embout pour le dégager.
010116
Pour installer l'embout, insérez-le à fond dans l'outil puis
remettez en place le couvercle avant.
Pour le modèle FS2701
Pour installer l'embout, tirer le manchon dans le sens de
la flèche et introduire l'embout dans le manchon
jusqu'au fond. Lâchez alors le manchon pour
immobiliser l'embout.
1
2
010128
Pour enlever l'embout, tirez le manchon dans la
direction de la flèche et tirez fermement l'embout.
NOTE:
• Si l'embout n'est pas inséré assez profondément
dans le manchon, celui-ci ne revient pas à sa
position d'origine et l'embout ne se trouve pas bien
assuré. En ce cas, insérez à nouveau l'embout
comme il est dit ci-dessus.
• Après avoir inséré le foret, assurez-vous qu'il est bien
en place. S'il sort du manchon, ne l'utilisez pas.
UTILISATION
010123
1. Embout
2. Manchon
1. Crochet
1. Bague de
réglage
2. Index

13
010129
Mettez la vis en place sur l'extrémité de l'embout et
placez cette dernière sur la surface de la pièce à visser.
Appliquez une pression sur l'outil et mettez le contact.
Retirez l'outil aussitôt que l'embrayage s'active, puis
relâchez la gâchette.
ATTENTION:
• Lorsque vous mettez la vis en place sur l'extrémité
de l'embout, prenez garde de pousser ce dernier
dans la vis. Si l'embout est poussé dans la vis,
l'embrayage s'engagera et la vis se mettra
soudainement à tourner. Vous risquez alors
d'endommager la pièce ou de vous blesser.
• Assurez-vous que l'embout est inséré bien droit
dans la tête de vis, sinon la vis et/ou l'embout
risque d'être endommagé.
NOTE:
• Lorsque vous insérez des vis à bois, percez
d'abord des trous de guidage pour faciliter
l'insertion des vis et pour éviter que la pièce ne se
fende. Voir le tableau.
Dimension recommandée du trou de guidage Diamètre nominal de vis à bois
1/4”
15/64”
7/32”
13/64”
3/16”
11/64”
5/32”
9/64”
1/8” 5/64”
3/32”
7/64”
1/8”
1/8”
9/64”
5/32”
11/64”
11/64”
002679
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l'inspection et le remplacement des
charbons, et tout autre travail d'entretien ou de réglage
doivent être effectués dans une usine ou un centre de
service après-vente Makita agréé, exclusivement avec
des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils
ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Forets de vis
• Embout à douille magnétique
• Capuchon avant

14
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1

15
ESPAÑOL
ESPECIFICACIONES
Modelo FS2700 FS2701
Especificaciones eléctricas en México 120 V 6 A 50/60 Hz
Tornillo de autoperforación 6 mm (1/4")
Tornillo de máquina 8 mm (5/16")
Capacidades
Tornillo para madera 6,2 mm (1/4")
Revoluciones por minuto (r.p.m.) 0 - 2 500 r/min
Longitud total 301mm (11-7/8") 283 mm (11-1/8")
Peso neto 1,8 kg (4,0 lbs) 1,7 kg (3,8 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
GEA008-1
Advertencias de seguridad
generales para herramientas
eléctricas
ADVERTENCIA: lea todas las advertencias de
seguridad e instrucciones. Si no sigue todas las
advertencias e instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
lesiones graves.
Guarde todas las advertencias e
instrucciones para su futura
referencia.
El término “herramienta eléctrica” se refiere, en todas
las advertencias que aparecen a continuación, a su
herramienta eléctrica de funcionamiento con conexión a
la red eléctrica (con cableado eléctrico) o herramienta
eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras o desordenadas
son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4.
Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modifique nunca la
clavija de conexión de ninguna forma. No
utilice ninguna clavija adaptadora con
herramientas eléctricas que tengan conexión a
tierra (puesta a tierra).
La utilización de clavijas
no modificadas y que encajen perfectamente en la
toma de corriente reducirá el riesgo de que se
produzca una descarga eléctrica.
5. Evite tocar con el cuerpo superficies
conectadas a tierra o puestas a tierra tales
como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo es puesto a tierra o
conectado a tierra existirá un mayor riesgo de que
sufra una descarga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga
eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo
de sufrir una descarga eléctrica.
8. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión
apropiado para uso en exteriores. La utilización
de un cable apropiado para uso en exteriores
reducirá el riesgo de que se produzca una
descarga eléctrica.
9. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de
circuito de falla en tierra (ICFT). El uso de un
ICFT reduce el riesgo de descarga eléctrica.

16
Seguridad personal
10. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice la herramienta eléctrica cuando esté
cansado o bajo la influencia de drogas,
alcohol o medicamentos. Un momento de
distracción mientras opera la máquina puede dar
como resultado heridas personales graves.
11. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo,
zapatos de seguridad antiderrapantes, casco
rígido y protección para oídos utilizado en las
condiciones apropiadas reducirá las heridas
personales.
12. Impida el encendido accidental. Asegúrese de
que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de la
batería, así como al levantar o cargar la
herramienta. Cargar las herramientas eléctricas
con su dedo en el interruptor o enchufarlas con el
interruptor encendido hace que los accidentes
sean propensos.
13. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la
herramienta eléctrica podrá resultar en heridas
personales.
14. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. Esto permite un
mejor control de la herramienta eléctrica en
situaciones inesperadas.
15. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa y
los guantes alejados de las partes móviles, ya
que pueden ser atrapadas por estas partes en
movimiento.
16. Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos
debidamente. La utilización de estos dispositivos
reduce los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
17. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada
hará un trabajo mejor a la velocidad para la que
ha sido fabricada.
18. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser
controlada con el interruptor es peligrosa y debe
ser reemplazada.
19. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o
guardar las herramientas eléctricas. Dichas
medidas de seguridad preventivas reducen el
riesgo de que la herramienta se inicie
accidentalmente.
20. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas
21. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
22. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
23. Utilice la herramienta eléctrica, así como
accesorios, piezas, brocas, etc. de acuerdo
con estas instrucciones y de la manera
establecida para cada tipo de unidad en
particular; tenga en cuenta las condiciones
laborales y el trabajo a realizar. Si utiliza la
herramienta eléctrica para realizar operaciones
distintas de las indicadas, podrá presentarse una
situación peligrosa.
SERVICIO DE MANTENIMIENTO
24.
Haga que una persona calificada repare la
herramienta utilizando sólo piezas de repuesto
idénticas.
Esto asegura que se mantenga la
seguridad de la herramienta eléctrica.
25. Siga las instrucciones para la lubricación y
cambio de accesorios.
26. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en
buenas condiciones. Cuando utilice un cable de
extensión, asegúrese de utilizar uno del calibre

17
suficiente para conducir la corriente que demande el
producto. Un cable de calibre inferior ocasionará una
caída en la tensión de línea y a su vez en una pérdida
de potencia y sobrecalentamiento. La Tabla 1 muestra la
medida correcta a utilizar dependiendo de la longitud del
cable y el amperaje nominal indicado en la placa de
características. Si no está seguro, utilice el siguiente
calibre más alto. Cuanto menor sea el número de calibre,
más corriente podrá conducir el cable.
Tabla 1. Calibre mínimo para el cable
Volts Longitud total del cable en metros
120 V~
7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)
Más de No más de Calibre del cable (AWG)
0A 6A 18161614
18 16 14 126 A 10 A
10 A 12 A 16 16 14 12
12 A 16 A 14 12 No se recomienda
Amperaje nominal
000173
GEB017-3
ADVERTENCIAS DE SEGURIDAD
DEL DESTORNILLADOR
NO deje que la familiaridad y comodidad con el
producto (obtenidos con su uso repetido) sustituya
la estricta observación a las medidas de seguridad
para este producto. Si utiliza esta herramienta
eléctrica de forma insegura o incorrecta, puede
sufrir graves lesiones personales.
1. Sujete la herramienta eléctrica por las
superficies de agarre aisladas al realizar una
operación en la que el sujetador pueda entrar
en contacto con cables ocultos o con su
propio cable. Si el sujetador entra en contacto
con un cable con corriente, las piezas metálicas
expuestas de la herramienta eléctrica se cargarán
también de corriente y el operario puede recibir
una descarga.
2. Asegúrese siempre de que pisa sobre suelo
firme.
Asegúrese de que no haya nadie debajo
cuando utilice la herramienta en lugares altos.
3. Sostenga la herramienta con firmeza.
4. Mantenga las manos alejadas de las piezas
giratorias.
5. No toque la broca o la pieza de trabajo
inmediatamente después de utilizarla; podrían
estar muy calientes y producirle quemaduras
de piel.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
El USO INCORRECTO o el no seguir las normas de
seguridad que se declaran en este instructivo podría
resultar en lesiones personales graves.
USD201-2
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
･volts o voltios
･amperes o amperios
･hertz
･corriente alterna
･velocidad en vacío
･Construcción clase II
･revoluciones o alternaciones por minuto

18
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de ajustar o
comprobar cualquier función en la misma.
Ajuste de la profundidad
Sólo para modelo FS2700
1
2
010117
Cuando desee manejar tornillos de autoperforación, etc.,
ajuste la profundidad como se indica a continuación.
Gire el localizador para ajustar la profundidad.
Ajuste el localizador para generar una distancia de
aproximadamente 1 mm (3/64") de la cabeza de la tapa
frontal (la cual funciona en conjunto con el localizador) a
la base de la cabeza del tornillo. Un giro completo del
localizador equivale a un cambio de 1 mm (3/64") en la
profundidad.
1mm
010118
1mm
010119
Accionamiento del interruptor
1
2
010121
PRECAUCIÓN:
• Antes de conectar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición "OFF"
(apagado) cuando lo suelta.
Para poner en marcha la herramienta, simplemente
apriete el gatillo. La velocidad de la herramienta
incrementa aumentando la presión en el gatillo. Suelte
el gatillo para parar.
Para una operación continua, apriete el gatillo y
después meta el botón de bloqueo.
Para detener la herramienta estando en la posición
bloqueada, apriete completamente el gatillo y luego
suéltelo.
NOTA:
• Incluso con el interruptor en la posición de
encendido y el motor corriendo, la broca no rotará
hasta que encaje la punta de la broca en la cabeza
del tornillo y aplique presión a favor para
enganchar el embrague (clutch).
Encendido de la lámpara
1
009967
PRECAUCIÓN:
• No mire a la luz ni vea la fuente de luz
directamente.
Para encender la lámpara, apriete el gatillo. Suelte el
gatillo para apagarla.
NOTA:
• Utilice un paño seco para quitar la suciedad de la
lente de la lámpara. Tenga cuidado de no rayar la
1. Lámpara
1. Gatillo
interruptor
2. Botón de
bloqueo
1. Localizador
2. Tapa frontal

19
lente de la lámpara, porque podrá disminuir la
iluminación.
Accionamiento del conmutador de inversión
de giro
A
B
1
010122
PRECAUCIÓN:
• Confirme siempre la dirección de giro antes de la
operación.
• Utilice el conmutador de inversión solamente
después de que la herramienta haya parado
completamente. Si cambia la dirección de giro
antes de que la herramienta haya parado podrá
dañarla.
Esta herramienta cuenta con un conmutador de
inversión que se utiliza para cambiar la dirección de la
rotación. Mueva la palanca del conmutador de inversión
a la posición (lado A ) para que el eje de la
herramienta rote en el sentido de las agujas del reloj y
en la posición (lado B) para que rote en el sentido
opuesto al de las agujas del reloj.
Ajuste de la torsión de apriete
Cuando requiera operar con tornillos de maquinaria, de
madera, pernos hexagonales, etc. con una fuerza de
torsión predeterminada, ajuste la fijación de torsión
como se indica a continuación.
12
010120
La fijación de torsión puede ajustarse al girar el anillo de
ajuste. La torsión aumenta al girar el anillo de ajuste en
dirección de la flecha, y disminuye al girarlo en la
dirección opuesta. Alinee el número 1 en el anillo de
ajuste con el apuntador en la carcasa de la máquina.
Coloque un tornillo de prueba en su material o pieza de
réplica del material. Si la fijación de torsión no
corresponde con el tornillo, continué ajustando hasta
que obtenga la torsión apropiada.
PRECAUCIÓN:
• EL anillo de ajuste debe girarse sólo dentro del
rango numerado. No debe forzarse por encima de
este rango.
Gancho
1
010191
El gancho es conveniente para cuando desea colgar la
herramienta temporalmente.
ENSAMBLE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de realizar
cualquier trabajo en la misma.
Instalación o extracción de la broca
Para modelo FS2700
Para quitar la broca, primero quite la tapa frontal y luego
saque la broca con firmeza.
010116
Para instalar la broca, insértela en la herramienta a todo
lo que dé luego coloque la tapa frontal.
Para modelo FS2701
Para instalar la punta de atornillar, inserte la punta en el
mandril hasta donde sea posible. Para quitarla, tire del
mandril en la dirección que indica la flecha y luego de la
punta con firmeza.
1. Gancho
1. Anillo de ajuste
2. Puntero
1. Palanca del
conmutador de
inversión de
giro

20
1
2
010128
Para quitar la broca, tire del mandril en la dirección que
indica la flecha y tire de la broca con firmeza.
NOTA:
• Si la punta de atornillar no ha sido insertada en el
mandril hasta el fondo, éste no volverá a su
posición original y no quedará asegurada la punta.
En este caso pruebe volver a insertar la punta de
acuerdo con las indicaciones dadas.
• Tras insertar la broca, asegúrese de que quede
firmemente ajustada. Si se sale, no la utilice.
OPERACIÓN
010123
010129
Encaje la punta de atornillar sobre la cabeza del tornillo
y la punta del tornillo en la superficie de la pieza de
trabajo a ser fijada. Aplique presión a la herramienta y
enciéndala. Retire la herramienta tan pronto el
embrague (clutch) se accione. Luego suelte el gatillo del
interruptor.
PRECAUCIÓN:
• Cuando encaje la punta sobre la cabeza del
tornillo, tenga cuidado de no empujar el tornillo. Si
el tornillo se empuja hacia adentro, el embrague se
engranará y el tornillo rotará repentinamente. Esto
podría dañar la pieza de trabajo o causar una
lesión.
• Asegúrese de que la punta está insertada
rectamente en la cabeza del tornillo, o el tornillo
y/o la punta podrían dañarse.
NOTA:
• Cuando atornille en madera, taladre primero
agujeros piloto para facilitar el atornillado y para
evitar que se resquebraje la pieza de trabajo.
Consulte el gráfico.
Tamaño recomendado para el orificio pilotoDiámetro nominal de tornillos para madera
1/4”
15/64”
7/32”
13/64”
3/16”
11/64”
5/32”
9/64”
1/8” 5/64”
3/32”
7/64”
1/8”
1/8”
9/64”
5/32”
11/64”
11/64”
002679
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desconectada antes de intentar realizar
una inspección o mantenimiento.
Para mantener la SEGURIDAD y FIABILIDAD del
producto, las reparaciones, la inspección y sustitución
de las escobillas de carbón, y cualquier otro
mantenimiento o ajuste deberán ser realizados en
Centros o Servicios de fábrica Autorizados por Makita,
empleando siempre piezas de repuesto de Makita.
ACCESORIOS
PRECAUCIÓN:
• Estos accesorios o aditamentos están
recomendados para utilizar con su herramienta
Makita especificada en este manual. El empleo de
cualesquiera otros accesorios o acoplamientos
conllevará un riesgo de sufrir heridas personales.
Utilice los accesorios o acoplamientos solamente
para su fin establecido.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio Makita local.
• Puntas de atornillar
• Broca de entrada magnética
• Tapa frontal
1. Broca
2. Base de mandril
