Makita DHS710 User manual

1
GB Cordless Circular Saw INSTRUCTION MANUAL
UA Бездротова циркулярна пила ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL Akum. Ręczna pilarka tarczowa INSTRUKCJA OBSŁUGI
RO Ferăstrău circular cu acumulator MANUAL DE INSTRUCŢIUNI
DE Akku-Handkreissäge BEDIENUNGSANLEITUNG
HU Akkumulátoros körfűrész HASZNÁLATI KÉZIKÖNYV
SK Akumulátorová kotúčová píla NÁVOD NA OBSLUHU
CZ Akumulátorová ruční okružní pila NÁVOD K OBSLUZE
DHS710

2
1
2
3
1 014204
1
2
2 014205
1
3 012128
1
4 014206
1
5 014207
1
6 014208
1
0-45 0-50
7 014209
1
23
8 014210
1
2
9 014211
1
23
4
10 014212
12
3
4
5
11 011230
1
2
3
4
12 014213

3
12
3
4
5
13 011231
12
3
4
5
6
14 014598
1
15 014214
1
2
16 014215
1
2
17 014216 18 014217
1
2
19 014218
1
2
20 014219
1
045
21 014220
1
2
3
A
B
22 014221
1
23 001145
1
2
24 014222

4
ENGLISH (Original instructions)
Explanation of general view
1-1. Red indicator
1-2. Button
1-3. Battery cartridge
2-1. Battery indicator
2-2. Overheat indicator
3-1. Star marking
4-1. Lever
5-1. Front lever
6-1. Rear wing nut
7-1. Stopper
8-1. Cutting line (0 ﾟposition)
8-2. Cutting line (45 ﾟposition)
8-3. Screw
9-1. Switch trigger
9-2. Lock-off lever
10-1. Hex wrench
10-2. Loosen
10-3. Tighten
10-4. Shaft lock

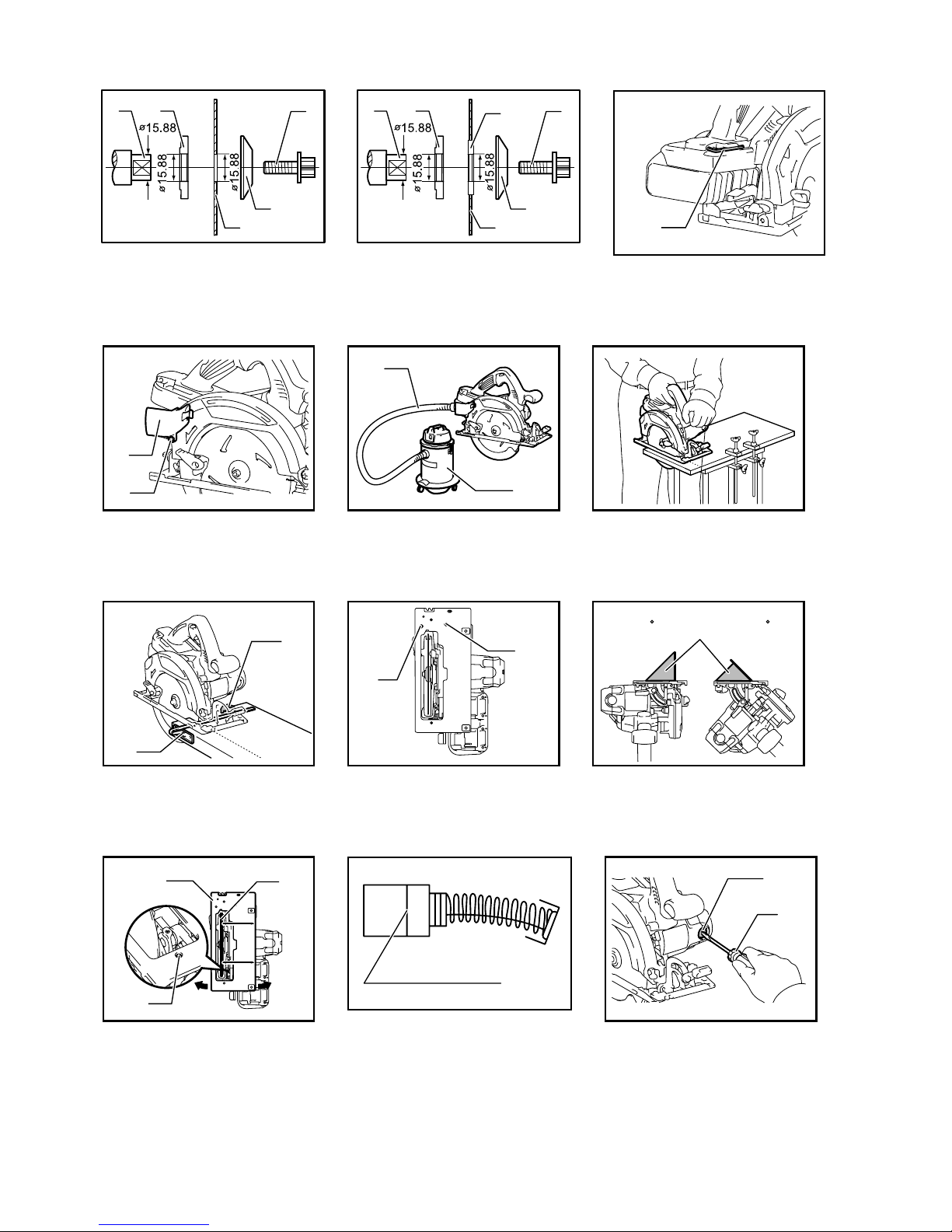

11-1. Mounting shaft
11-2. Inner flange
11-3. Saw blade
11-4. Outer flange
11-5. Hex bolt
12-1. Inner flange
12-2. Saw blade
12-3. Outer flange
12-4. Hex bolt
13-1. Mounting shaft
13-2. Inner flange
13-3. Saw blade
13-4. Outer flange
13-5. Hex bolt
14-1. Mounting shaft
14-2. Inner flange
14-3. Saw blade
14-4. Outer flange
14-5. Hex bolt
14-6. Ring
15-1. Hex wrench
16-1. Dust nozzle
16-2. Screw
17-1. Vacuum cleaner
17-2. Hose
19-1. Clamping lever
19-2. Rip fence (Guide rule)
20-1. Adjusting screw for 45 ﾟ
20-2. Adjusting screw for 0 ﾟ
21-1. Triangular rule
22-1. Base
22-2. Screw
22-3. Saw blade
23-1. Limit mark
24-1. Screwdriver
24-2. Brush holder cap
SPECIFICATIONS
Model DHS710
Blade diameter 185 - 190 mm
at 0° 66 - 68.5 mm
at 45° 47.5 - 49 mm
Max. cutting depth
at 50° 42.5 - 44 mm
No load speed (min-1) 4,800
Overall length 356 mm
Net weight 4.7 kg
Rated voltage D.C. 36 V
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
ENE078-2
Intended use
The tool is intended for performing lengthways and
crossways straight cuts and mitre cuts with angles in
wood while in firm contact with the workpiece. With
appropriate Makita genuine saw blades, other materials
can also be sawed.
ENG905-1
Noise
The typical A-weighted noise level determined
according to EN60745:
Sound pressure level (LpA) : 85 dB (A)
Sound power level (LWA) : 96 dB (A)
Uncertainty (K) : 3 dB (A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Work mode : cutting wood
Vibration emission (ah,W) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.

5
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-17
For European countries only
EC Declaration of Conformity
Makita declares that the following Machine(s):
Designation of Machine:
Cordless Circular Saw
Model No./ Type: DHS710
Conforms to the following European Directives:
2006/42/EC
They are manufactured in accordance with the following
standard or standardized documents:
EN60745
The technical file in accordance with 2006/42/EC is
available from:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
31.12.2013
000331
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB061-4
CORDLESS CIRCULAR SAW
SAFETY WARNINGS
Cutting procedures
1. DANGER: Keep hands away from cutting
area and the blade. Keep your second hand
on auxiliary handle, or motor housing. If both
hands are holding the saw, they cannot be cut by
the blade.
2. Do not reach underneath the workpiece. The
guard cannot protect you from the blade below
the workpiece.
3. Adjust the cutting depth to the thickness of
the workpiece. Less than a full tooth of the blade
teeth should be visible below the workpiece.
4. Never hold piece being cut in your hands or
across your leg. Secure the workpiece to a
stable platform. It is important to support the
work properly to minimize body exposure, blade
binding, or loss of control.
A typical illustration of proper hand support
and workpiece support.
000186
5. Hold the power tool by insulated gripping
surfaces only, when performing an operation
where the cutting tool may contact hidden
wiring. Contact with a "live" wire will also make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
6. When ripping, always use a rip fence or
straight edge guide. This improves the accuracy
of cut and reduces the chance of blade binding.
7. Always use blades with correct size and
shape (diamond versus round) of arbour
holes. Blades that do not match the mounting
hardware of the saw will run eccentrically,
causing loss of control.
8. Never use damaged or incorrect blade
washers or bolt. The blade washers and bolt
were specially designed for your saw, for
optimum performance and safety of operation.
Kickback causes and related warnings
−kickback is a sudden reaction to a pinched, bound
or misaligned saw blade, causing an uncontrolled
saw to lift up and out of the workpiece toward the
operator;

6
−when the blade is pinched or bound tightly by the
kerf closing down, the blade stalls and the motor
reaction drives the unit rapidly back toward the
operator;
−if the blade becomes twisted or misaligned in the
cut, the teeth at the back edge of the blade can dig
into the top surface of the wood causing the blade
to climb out of the kerf and jump back toward the
operator.
Kickback is the result of saw misuse and/or incorrect
operating procedures or conditions and can be avoided
by taking proper precautions as given below.
9. Maintain a firm grip with both hands on the
saw and position your arms to resist kickback
forces. Position your body to either side of
the blade, but not in line with the blade.
Kickback could cause the saw to jump backwards,
but kickback forces can be controlled by the
operator, if proper precautions are taken.
10. When blade is binding, or when interrupting a
cut for any reason, release the trigger and
hold the saw motionless in the material until
the blade comes to a complete stop. Never
attempt to remove the saw from the work or
pull the saw backward while the blade is in
motion or kickback may occur. Investigate and
take corrective actions to eliminate the cause of
blade binding.
11.
When restarting a saw in the workpiece, centre
the saw blade in the kerf and check that saw
teeth are not engaged into the material.
If saw
blade is binding, it may walk up or kickback from
the workpiece as the saw is restarted.
12. Support large panels to minimise the risk of
blade pinching and kickback. Large panels
tend to sag under their own weight. Supports
must be placed under the panel on both sides,
near the line of cut and near the edge of the
panel.

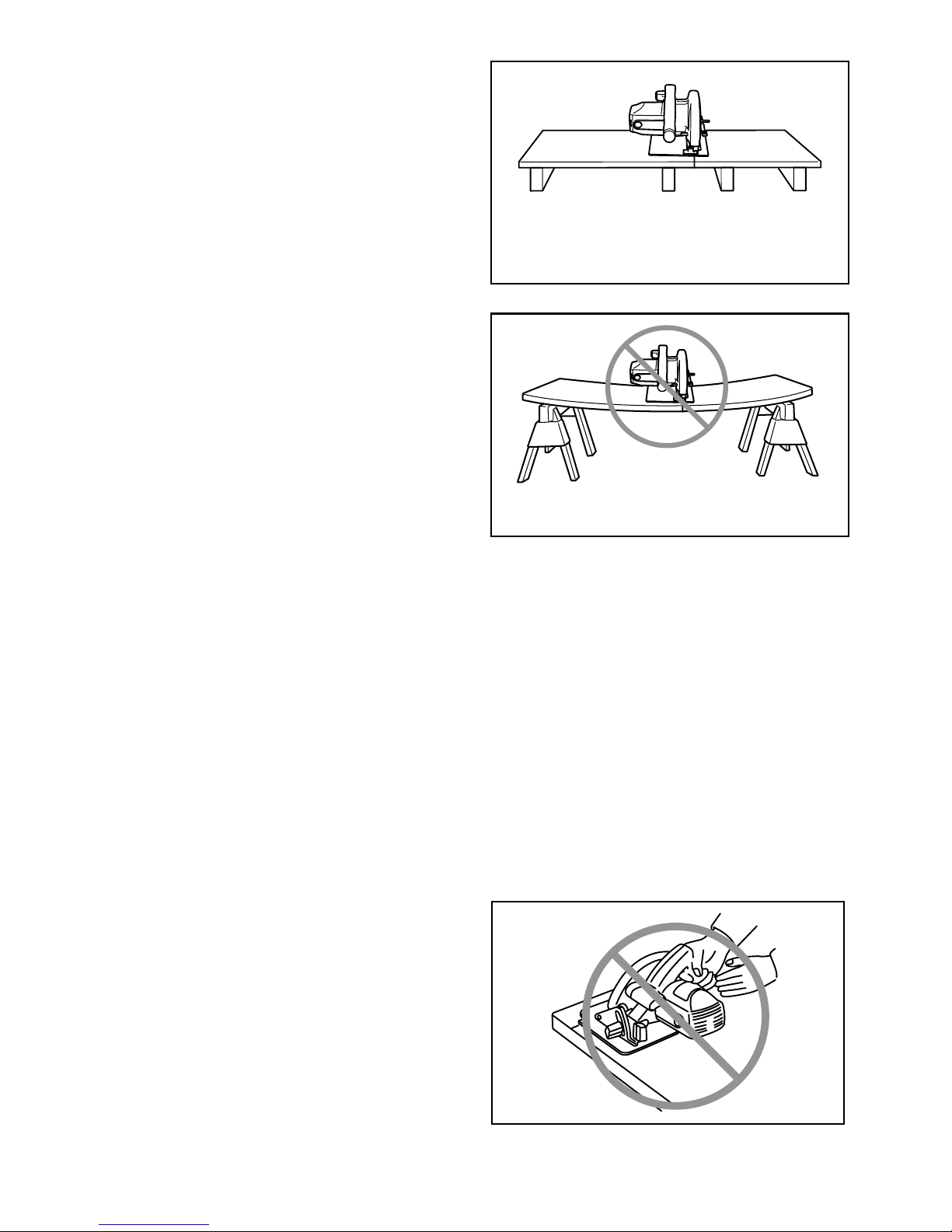

To avoid kickback, do support
board or panel near the cut.
000154
Do not support board or
panel away from the cut.
000156

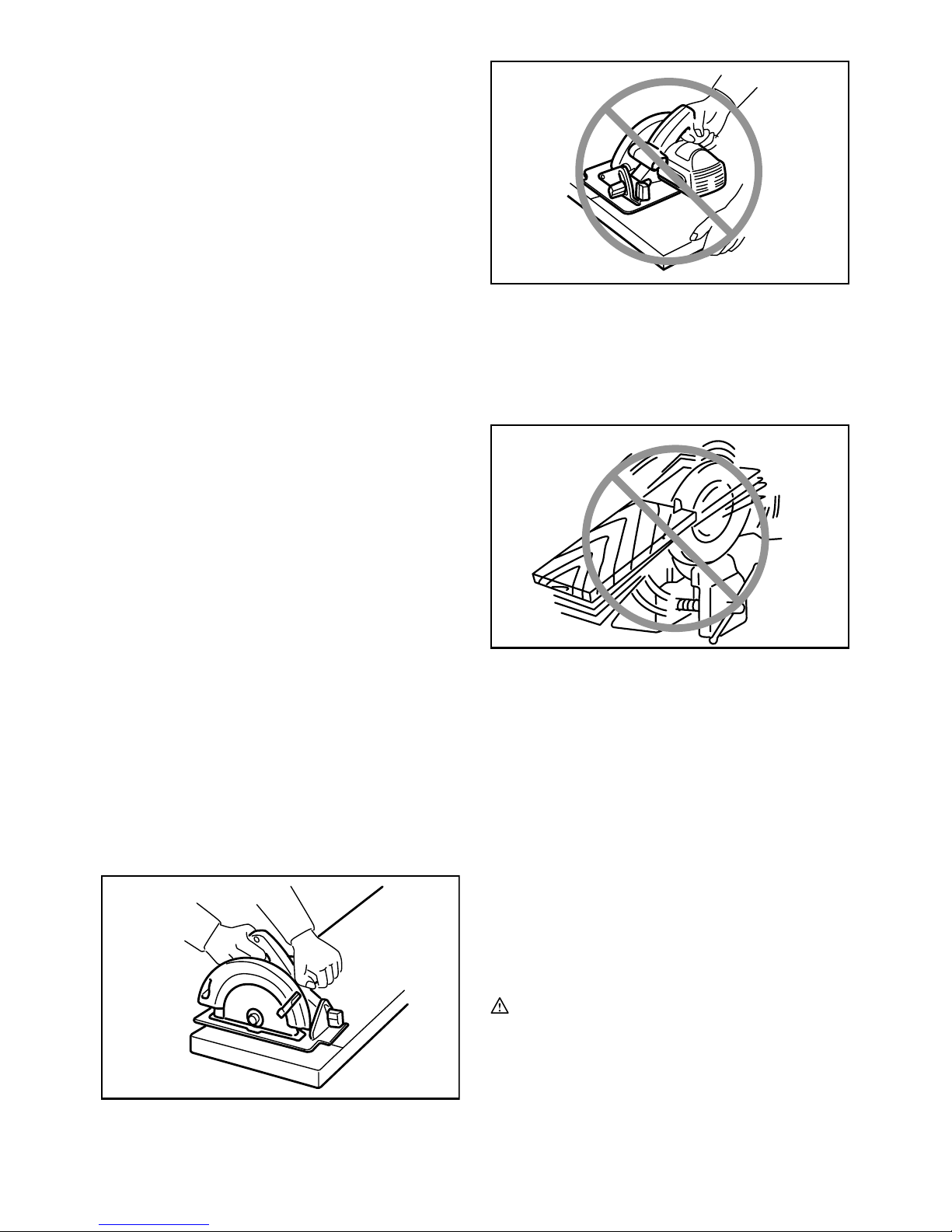

13. Do not use dull or damaged blades.
Unsharpened or improperly set blades produce
narrow kerf causing excessive friction, blade
binding and kickback.
14. Blade depth and bevel adjusting locking
levers must be tight and secure before
making cut. If blade adjustment shifts while
cutting, it may cause binding and kickback.
15. Use extra caution when sawing into existing
walls or other blind areas. The protruding blade
may cut objects that can cause kickback.
16. ALWAYS hold the tool firmly with both hands.
NEVER place your hand or fingers behind the
saw. If kickback occurs, the saw could easily
jump backwards over your hand, leading to
serious personal injury.
000194
17. Never force the saw. Push the saw forward at
a speed so that the blade cuts without
slowing. Forcing the saw can cause uneven cuts,
loss of accuracy, and possible kickback.
Lower guard function
18. Check lower guard for proper closing before
each use. Do not operate the saw if lower
guard does not move freely and close
instantly. Never clamp or tie the lower guard
into the open position. If saw is accidentally
dropped, lower guard may be bent. Raise the
lower guard with the retracting handle and make
sure it moves freely and does not touch the blade
or any other part, in all angles and depths of cut.

7
19.
Check the operation of the lower guard spring. If
the guard and the spring are not operating
properly, they must be serviced before use.
Lower
guard may operate sluggishly due to damaged parts,
gummy deposits, or a build-up of debris.
20. Lower guard may be retracted manually only for
special cuts such as "plunge cuts" and "compound
cuts". Raise lower guard by retracting handle and
as soon as blade enters the material, the lower
guard must be released.
For all other sawing, the
lower guard should operate automatically.
21. Always observe that the lower guard is
covering the blade before placing saw down
on bench or floor. An unprotected, coasting
blade will cause the saw to walk backwards,
cutting whatever is in its path. Be aware of the
time it takes for the blade to stop after switch is
released.
22. To check lower guard, open lower guard by
hand, then release and watch guard closure.
Also check to see that retracting handle does
not touch tool housing. Leaving blade exposed
is VERY DANGEROUS and can lead to serious
personal injury.
Additional safety warnings
23. Use extra caution when cutting damp wood,
pressure treated lumber, or wood containing
knots. Maintain smooth advancement of tool
without decrease in blade speed to avoid
overheating the blade tips.
24. Do not attempt to remove cut material when
blade is moving. Wait until blade stops before
grasping cut material.Blades coast after turn off.
25. Avoid Cutting Nails. Inspect for and remove
all nails from lumber before cutting.
26.
Place the wider portion of the saw base on that
part of the workpiece which is solidly supported,
not on the section that will fall off when the cut is
made. As examples, Fig. 1 illustrates the RIGHT
way to cut off the end of a board, and Fig. 2 the
WRONG way. If the workpiece is short or small,
clamp it down. DO NOT TRY TO HOLD SHORT
PIECES BY HAND!
Fig. 1
000147
Fig. 2
000150
27. Before setting the tool down after completing
a cut, be sure that the lower guard has closed
and the blade has come to a complete stop.
28. Never attempt to saw with the circular saw
held upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
000029
29. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
30. Do not stop the blades by lateral pressure on
the saw blade.
31. Always use blades recommended in this
manual. Do not use any abrasive wheels.
32. Keep blade sharp and clean. Gum and wood
pitch hardened on blades slows saw and
increases potential for kickback. Keep blade
clean by first removing it from tool, then cleaning
it with gum and pitch remover, hot water or
kerosene. Never use gasoline.
33. Wear a dust mask and hearing protection
when use the tool.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.

8
ENC007-8
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such
as nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to
disposal of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2.
Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge once in every six
months if you do not use it for a long period
of time.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
Fig.1
CAUTION:
• Always switch off the tool before installing or
removing of the battery cartridge.
• Hold the tool and the battery cartridge firmly
when installing or removing battery cartridge.
Failure to hold the tool and the battery cartridge
firmly may cause them to slip off your hands and
result in damage to the tool and battery cartridge
and a personal injury.
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the
red indicator cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being
inserted correctly.
NOTE:
• The tool does not work with only one battery
cartridge.
• When the battery cartridge is not removed easily,
push it from the opposite side of the button and
slide it.
Tool / battery protection system
The tool is equipped with a tool/battery protection
system. This system automatically cuts off power to the
motor to extend tool and battery life.
The tool will automatically stop during operation if the
tool or battery are placed under one of the following
conditions. In some conditions, the indicators light up.
Fig.2
Overload protection
When the tool is operated in a manner that causes it to
draw an abnormally high current, the tool automatically
stops without any indications. In this situation, turn the
tool off and stop the application that caused the tool to
become overloaded. Then turn the tool on to restart.

9
Overheat protection for tool
When the tool is overheated, the tool stops
automatically and the overheat indicator lights up about
60 seconds. In this situation, let the tool cool before
turning the tool on again.
Overheat protection for battery
When the battery is overheated, the tool stops
automatically without any indications. The tool does not
start even if pulling the switch trigger. In this situation,
let the battery cool before turning the tool on again.
NOTE:
The battery overheat protection works only with a
battery cartridge with a star marking.
Fig.3
Overdischarge protection
When the remaining battery capacity gets low, the
battery indicator blinks on the applicable battery side.
By further use, the tool stops and the battery indicator
lights up about 10 seconds. In this situation, charge the
battery cartridge.
Adjusting depth of cut
Fig.4
CAUTION:
• After adjusting the depth of cut, always tighten the
lever securely.
Loosen the lever on the depth guide and move the base
up or down. At the desired depth of cut, secure the base
by tightening the lever.
For cleaner, safer cuts, set cut depth so that no more
than one blade tooth projects below workpiece. Using
proper cut depth helps to reduce potential for dangerous
KICKBACKS which can cause personal injury.
Bevel cutting
Fig.5
Fig.6
Loosen the front lever and rear wing nut. Set for the
desired angle (0° - 50°) by tilting accordingly, then
tighten the lever and wing nut securely.
Fig.7
Use the 45° stopper when you do precise 45° angle
cutting. Turn the stopper clockwise fully for bevel cut (0°
- 45°) and turn it counterclockwise for 0° - 50° bevel
cuts.
Sighting
Fig.8
For straight cuts, align the 0° position on the front of the
base with your cutting line. For 45° bevel cuts, align the
45° position with it. The position of the top guide is
adjustable.
Switch action
Fig.9
CAUTION:
• Before installing the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF"
position when released.
• Do not pull the switch trigger hard without pressing
the lock-off lever. This can cause switch breakage.
To prevent the switch trigger from being accidentally
pulled, a lock-off lever is provided. To start the tool,
press the lock-off lever and pull the switch trigger.
Release the switch trigger to stop.
WARNING:
• For your safety, this tool is equipped with lock-off
lever which prevents the tool from unintended
starting. NEVER use the tool if it runs when you
simply pull the switch trigger without pressing the
lock-off lever. Return tool to a MAKITA service
center for proper repairs BEFORE further usage.
• NEVER tape down or defeat purpose and function
of lock-off lever.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Removing or installing saw blade
CAUTION:
• Be sure the blade is installed with teeth pointing
up at the front of the tool.
• Use only the Makita wrench to install or remove
the blade.
Fig.10
To remove the blade, press the shaft lock so that the
blade cannot revolve and use the wrench to loosen the
hex bolt counterclockwise. Then remove the hex bolt,
outer flange and blade.
For tool with the inner flange for other than
15.88 mm hole-diameter saw blade
Fig.11
The inner flange has a certain diameter protrusion on
one side of it and a different diameter protrusion on the
other side. Choose a correct side on which protrusion
fits into the saw blade hole perfectly.
Next, mount the inner flange onto the mounting shaft so
that the correct side of protrusion on the inner flange
faces outward and then place saw blade and outer
flange.
BE SURE TO TIGHTEN THE HEX BOLT CLOCKWISE
SECURELY.

10
CAUTION:
• Make sure that the protrusion "a" on the inner
flange that is positioned outside fits into the
saw blade hole "a" perfectly. Mounting the blade
on the wrong side can result in the dangerous
vibration.
Fig.12
When changing blade, make sure to also clean upper
and lower blade guards of accumulated sawdust. Such
efforts do not, however, replace the need to check lower
guard operation before each use.
For tool with the inner flange for a 15.88 mm hole-
diameter saw blade (country specific )
Fig.13
Fig.14
Mount the inner flange with its recessed side facing
outward onto the mounting shaft and then place saw
blade (with the ring attached if needed), outer flange
and hex bolt.
BE SURE TO TIGHTEN THE HEX BOLT CLOCKWISE
SECURELY.
WARNING:
• Before mounting the blade onto the spindle,
always be sure that the correct ring for the
blade's arbor hole you intend to use is
installed between the inner and the outer
flanges. Use of the incorrect arbor hole ring may
result in the improper mounting of the blade
causing blade movement and severe vibration
resulting in possible loss of control during
operation and in serious personal injury.
Hex wrench storage
Fig.15
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
Connecting a vacuum cleaner
(for European countries only)
Fig.16
Fig.17
When you wish to perform clean cutting operation,
connect a Makita vacuum cleaner to your tool. Install
the dust nozzle on the tool using the screw. Then
connect a hose of the vacuum cleaner to the dust
nozzle as shown in the figure.
OPERATION
CAUTION:
• Be sure to move the tool forward in a straight line
gently. Forcing or twisting the tool will result in
overheating the motor and dangerous kickback,
possibly causing severe injury.
• Always use a front grip and rear handle and firmly
hold the tool by both front grip and rear handle
during operations.
Fig.18
Hold the tool firmly. The tool is provided with both a front
grip and rear handle. Use both to best grasp the tool. If
both hands are holding saw, they cannot be cut by the
blade. Set the base on the workpiece to be cut without
the blade making any contact. Then turn the tool on and
wait until the blade attains full speed. Now simply move
the tool forward over the workpiece surface, keeping it
flat and advancing smoothly until the sawing is
completed.
To get clean cuts, keep your sawing line straight and
your speed of advance uniform. If the cut fails to
properly follow your intended cut line, do not attempt to
turn or force the tool back to the cut line. Doing so may
bind the blade and lead to dangerous kickback and
possible serious injury. Release switch, wait for blade to
stop and then withdraw tool. Realign tool on new cut
line, and start cut again. Attempt to avoid positioning
which exposes operator to chips and wood dust being
ejected from saw. Use eye protection to help avoid
injury.
Rip fence (Guide rule)
Fig.19
The handy rip fence allows you to do extra-accurate
straight cuts. Simply slide the rip fence up snugly
against the side of the workpiece and secure it in
position with the clamping lever on the front of the base.
It also makes repeated cuts of uniform width possible.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
Adjusting for accuracy of 0° and 45° cut
(vertical and 45° cut)
Fig.20
Fig.21
This adjustment has been made at the factory. But if it is
off, adjust the adjusting screws with a hex wrench while
inspecting 0° or 45° the blade with the base using a
triangular rule or square rule, etc.
Adjusting for parallelism
Fig.22
The parallelism between the blade and the base has
been factory adjusted. But if it is off, you can adjust it as
the following procedure.

11
Make sure all levers and screws are tightened. Slightly
loosen the screw as illustrated. While opening the lower
guard, move the rear of base so that the distance A and
B are equal. After adjusting, tighten the screw. Make a
test cut to get a correct parallelism.
Replacing carbon brushes
Fig.23
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
Fig.24
After replacing brushes, insert the battery cartridge into
the tool and break in brushes by running tool with no
load for about 1 minute. Then check the tool while
running and electric brake operation when releasing the
switch trigger. If electric brake is not working well, ask
your local Makita service center for repair.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers,
always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Saw blades
• Rip fence (Guide rule)
• Guide rail
• Guide rail adaptor
• Dust nozzle
• Hex wrench
• Makita genuine battery and charger
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

12
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Червоний індикатор
1-2. Кнопка
1-3. Касета закумулятором
2-1. Індикатор акумулятора
2-2. Індикатор перегріву
3-1. Маркувальна зірочка
4-1. Важіль
5-1. Передній важіль
6-1. Задня смушкова гайка
7-1. Стопор
8-1. Лінія різання (положення 0 ﾟ)
8-2. Лінія різання (положення 45 ﾟ)
8-3. Гвинт
9-1. Кнопка вимикача
9-2. Розчіпляючий важіль
10-1. Шестигранний ключ
10-2. Послабити
10-3. Затягнути
10-4. Фіксатор
11-1. Вал кріплення
11-2. Внутрішній фланець
11-3. Диск пили
11-4. Зовнішній фланець
11-5. Болт із шестигранною голівкою
12-1. Внутрішній фланець
12-2. Диск пили
12-3. Зовнішній фланець
12-4. Болт із шестигранною голівкою
13-1. Вал кріплення
13-2. Внутрішній фланець
13-3. Диск пили
13-4. Зовнішній фланець
13-5. Болт із шестигранною голівкою
14-1. Вал кріплення
14-2. Внутрішній фланець
14-3. Диск пили
14-4. Зовнішній фланець
14-5. Болт із шестигранною голівкою
14-6. Кільце
15-1. Шестигранний ключ
16-1. Штуцер для пилу
16-2. Гвинт
17-1. Пилосос
17-2. Шланг
19-1. Затискний важіль
19-2. Напрямна планка
(Реєстрова мітка)
20-1. Гвинт регулювання на 45 ﾟ
20-2. Гвинт регулювання для кута 0 ﾟ
21-1. Трикутна лінійка
22-1. Станина
22-2. Гвинт
22-3. Диск пили
23-1. Обмежувальна відмітка
24-1. Викрутка
24-2. Ковпачок щіткотримача
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель DHS710
Діаметр диску 185 - 190 мм
на 0° 66 - 68,5 мм
на 45° 47,5 - 49 мм
Макс. глибина різання
на 50° 42,5 - 44 мм
Швидкість без навантаження (хв-1) 4800
Загальна довжина 356 мм
Чиста вага 4,7 кг
Номінальна напруга 36 Впост. струму
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Технічні характеристики приладу та касета закумулятором можуть відрізнятися врізних країнах.
• Вага разом зкасетою закумулятором відповідно до EPTA-Procedure 01/2003
ENE078-2
Використання за призначенням
Інструмент призначений для поздовжнього та поперечного
різання за прямою лінією та різання під косим кутом по
деревині уміцному контакті із деталлю. При використанні
оригінального пильного полотна виробництва компанії
Makita Ви також можете пиляти йінші матеріали.
ENG905-1
Шум
Рівень шуму за шкалою Аутиповому виконанні,
визначений відповідно до EN60745:
Рівень звукового тиску (LpA): 85 дБ (A)
Рівень звукової потужності (LWA): 96 дБ (A)
Похибка (K): 3 дБ (A)
Користуйтеся засобами захисту слуху
ENG900-1
Вібрація
Загальна величина вібрації (сума трьох векторів)
визначена згідно зEN60745:
Режим роботи: пиляння деревини
Вібрація (ah,W): 2,5 м/с2або менше
Похибка (K): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.

13
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-17
Тільки для країн Європи
Декларація про відповідність стандартам
ЄС
Компанія Makita наголошує на тому, що
обладнання:
Позначення обладнання:
Бездротова циркулярна пила
№моделі/тип: DHS710
Відповідає таким Європейським Директивам:
2006/42/EC
Обладнання виготовлене відповідно до таких
стандартів або стандартизованих документів:
EN60745
Технічну інформацію відповідно до 2006/42/EC
можна отримати:
Makita, Jan-Baptist Vinkstraat 2, 3070, Бельгія
31.12.2013
000331
Ясуші Фукайя
Директор
Makita, Jan-Baptist Vinkstraat 2, 3070, Бельгія
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій
може призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB061-4
ПОПЕРЕДЖЕННЯ ПРО
НЕБЕЗПЕКУ ПІД ЧАС РОБОТИ
ЗБЕЗДРОТОВОЮ
ЦИРКУЛЯРНОЮ ПИЛОЮ
Порядок експлуатації
1.
НЕБЕЗПЕКА: Завжди тримайте руки на
відстані від зони різання та від полотна.
Тримайте другу руку на допоміжній ручці або
кожусі двигуна.
Якщо тримати пилу обома руками,
їх травмування полотном буде неможливим.
2. Забороняється простягати руки нижче
деталі.Кожух не захищає від полотна внизу
деталі.
3. Слід відрегулювати глибину різання
відповідно до товщини деталі.Щонайменше
один зубець полотна повинно бути повністю
видно внизу деталі.
4.
Забороняється тримати деталь, що ріжеться, у
руках або по за ногою. Слід закріпити деталь
до стійкої плити.
Дуже важливо підперти
належним чином робоче місце для того, щоб
мінімізувати незахищеність тіла, заїдання полотна
або втрату керування.
Типова ілюстрація належної підтримки
руки та робочої деталі.
000186
5. Тримайте електроприлад тільки за
ізольовані поверхні держака під час
виконання дії, за якої ріжучий пристрій
може зачепити сховану електропроводку.
Торкання струмоведучої проводки може
призвести до передання напруги до металевих
частин електроприладу та до ураження
оператора електричним струмом.
6. Під час поздовжнього пиляння слід завжди
користуватися направляючою планкою або
прямою лінійкою.Це покращить точність
різання та зменшить імовірність заїдання леза.
7. Завжди слід використовувати диски зі
шпиндельними отворами відповідного
розміру та форми (алмазні до круглих).
Диски, що не відповідають приналежностям
для кріплення, працюють ексцентрично, що
призведе до втрати контролю.

14
8. Ніколи не слід використовувати
пошкоджені або неправильні шайби або
болти диску.Шайби та болти диску
спеціально призначені для вашого інструменту
для того, щоб забезпечити оптимальні робочі
властивості та безпечну експлуатацію.
Причини віддачі та відповідні попередження
−Віддача це несподівана реакція защемленого,
застряглого або зміщеного пильного полотна,
що призводить до неконтрольованого
вистрілювання пили вгору та із деталі у
напрямку до оператора.
−Коли полотно защемилось або щільно заїло в
пропилі, полотно зупиняється та працюючий
двигун призводить до швидкого відкидання
пристрою до оператора.
−Якщо полотно закрутилося або змістилося в
прорізі, зубець заднього краю полотна може
встромитися уверхню поверхню деревини, що
всвою чергу призведе до виходу полотна із
пропила та відскакуванню його до оператора.
Причиною віддачі єнеправильне користування
пилою та/або неправильний порядок експлуатації
або умови експлуатації, та їх можна уникнути
дотримуючись запобіжних заходів, що наведені
нижче:
9. Слід міцно обома руками тримати пилу за
ручку та розмістити руки таким чином, щоб
протистояти зусиллю віддачі. Слід зайняти
положення збудь-якого боку полотна, але
не на одній прямій зним.Уразі віддачі пила
відскочить назад, але оператор зможе
контролювати зусилля віддачі, якщо буде
вжито всіх запобіжних заходів.
10. Уразі заїдання полотна або якщо різання
зупинено збудь яких причин, слід
відпустити вимикач та потримати пилу в
матеріалі нерухомо доки полотно повністю
не зупиниться. Ніколи не слід намагатися
зняти пилу із деталі або витягти її під час
руху полотна, впротилежному випадку
станеться ВІДДАЧА.Ретельно огляньте пилу
та скорегуйте її, щоб усунути причину заїдання
полотна.
11. Під час повторного встановлення пили на
деталь, вдеталі слід відцентрувати пильне
полотно впропилі та перевірити, чи не
зачепилися зуб'япили вматеріалі.Якщо
пильне полотно защемлене, воно може вийти
або відскочити із деталі під час повторного
увімкнення пили.
12. Слід опирати великі панелі для того,щоб
мінімізувати ризик защемлення полотна
або віддачі.Великі панелі прогинаються під
своєю вагою. Панель слід опирати зобох боків,
біля лінії різання та біля краю панелі.
Для того, щоб запобігти віддачі, слід підпирати
дошку або панель біля прорізу.
000154
Не слід спирати дошку або панелі на відстані
від прорізу.
000156
13. Не слід користуватися тупими або
пошкодженими полотнами.Незагострені або
неправильно встановлені полотна виконують
вузький пропил, що призводить до зайвого
тертя, заїдання полотна або віддачі.
14. Перед початком різання слід затягнути та
закріпити затискні важелі регулювання
глибини полотна та нахилу.Якщо під час
різання відрегульоване полотно посунеться, це
може призвести до його заїдання або віддачі.
15. Зособливою обережністю слід виконувати
врізання віснуючі стіни або інші невидимі
зони.Виступаюче лезо може зіткнутися з
предметами, що спричинять віддачу.
16.
Інструмент слід ЗАВЖДИ міцно тримати обома
руками. НІКОЛИ не кладіть руки або пальці
позаду пили.
Уразі віддачі пила може просто
перескочити ваші руки, та серйозно поранити.
000194

15
17. Ніколи не можна прикладати силу до пили.
Слід натискати на пилу уперед на
швидкості таким чином, щоб лезо різало не
зменшуючи швидкості.Прикладання сили
може призвести до нерівного прорізу, втрати
точності та можливої віддачі.
Функція нижнього кожуха
18.
Щораз перед початком роботи слід перевіряти
належне закриття нижнього кожуху. Не слід
починати роботу, якщо нижній захисний кожух
не рухається вільно та одразу не закривається.
Ніколи не слід затискати або затягувати нижній
кожух увідкритому положенні.
Якщо пила
випадково впаде, нижній захисний кожух може
погнутися. Слід підняти нижній захисний кожух за
допомогою ручки та переконатися, що він вільно
пересувається та не торкається полотна або іншої
частини при будь-якому куті та глибині різання.
19. Слід перевірити функціонування пружини
нижнього захисного кожуха. Уразі
неналежної роботи захисного кожуха та
пружини, їх слід відремонтувати перед
використанням.Нижній захисний кожух може
повільно працювати при наявності
пошкоджених частин, клейких відкладень або
налипання бруду.
20.
Нижній захисний кожух можна відводити
руками тільки при виконанні спеціальних
прорізів, таких як “врізання” та “комбіноване
різання”. Підніміть нижній захисний кожух за
допомогою ручки відведення та, як тільки лезо
увійде уматеріал, відпустіть нижній захисний
кожух.
Під час усіх інших видів різання нижній
захисний кожух повинен працювати автоматично.
21. Перед встановленням пили на верстат або
підлогу слід завжди перевіряти, щоб
нижній захисний кожух покривав лезо.
Незахищене лезо, що рухається за інерцією,
призведе до пересування пили назад, різання
усього на своєму шляху. Слід пам'ятати, що
після вимкнення перемикача диск потребує
деякий час для повної зупинки.
22. Щоб перевірити нижній кожух, його слід
відкрити вручну, апотім необхідно
відпустити іподивитися, як він
закривається. Також слід переконатися, що
ручка відведення не торкається кожуха
інструмента.Залишення полотна
незахищеним єДУЖЕ НЕБЕЗПЕЧНИМ, адже
може призвести до серйозних травм.
Додаткові попередження про небезпеку
23. Слід бути дуже обережним під час різання
сирої деревини, лісоматеріалу,
обробленого під тиском, або сучкуватої
деревини.Забезпечте плавне пересування
інструмента вперед, не зменшуючи швидкості
полотна, щоб запобігти перегріванню зуб’ів
полотна.
24. Не слід намагатися забирати відрізаний
матеріал під час руху полотна. Перед тим
як забрати відрізаний матеріал, слід
дочекатися, поки полотно зупиниться.
Полотно рухається за інерцією після
вимкнення.
25. Слід уникати різання цвяхів. Перед
початком роботи огляньте та заберіть усі
цвяхи злісоматеріалу.
26. Слід покласти ширшу частину основи пили
на ту частину деталі, яка має тверду опору,
та ні вякому разі не на ту частину, що
впаде після різання. Наприклад, на
Малюнку 1 зображено як ПРАВИЛЬНО слід
відрізати край дошки, та на Малюнку 2 як
НЕ СЛІД. Короткі та маленькі деталі слід
обов'язково притискати. ЗАБОРОНЯЄТЬСЯ
ТРИМАТИ МАЛЕНЬКІ ДЕТАЛІ РУКАМИ!
Fig. 1
000147
Fig. 2
000150
27. Перед опусканням інструмента після
завершення різання, слід перевірити, щоб
нижній захисний кожух закрився та лезо
повністю зупинилося.
28. Ніколи не слід пробувати різати
циркулярною пилою, якщо вона затиснута
лещатами догори ногами. Це дуже
небезпечно та може призвести до
серйозного поранення.

16
000029
29. Деякі матеріали мають усвоєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки
безпеки виробника матеріалу .
30. Забороняється зупиняти леза, натиснувши
на бокову поверхню пильного леза.
31. Завжди використовуй полотна
рекомендовані вцьому посібнику. Не слід
використовувати абразивні кола.
32. Пила має бути гострою та чистою.Деревний
пек та смола, застиглі на полотнах,
сповільнюють пилу та збільшують ризик
віддачі. Для того щоб лезо було завжди чистим,
слід, по-перше, зняти його зінструмента, потім
почистити за допомогою засобу для
видалення смоли та пеку, гарячої води або гасу.
Забороняється використовувати бензин.
33. Під час користування інструментом слід
одягати пилозахисну маску та засоби
захисту органів слуху.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
УВАГА:
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися під час користування виробом
(що трапляється при частому використанні); слід
завжди строго дотримуватися правил безпеки
під час використання цього пристрою.
НЕНАЛЕЖНЕ ВИКОРИСТАННЯ або недотримання
правил безпеки, викладених вцьому документі,
може призвести до серйозних травм.
ENC007-8
ВАЖЛИВІ ІНСТРУКЦІЇ БЕЗПЕКИ
ДЛЯ КАСЕТИ АКУМУЛЯТОРА
1. Перед тим як користуватися касетою
акумулятора, слід прочитати усі інструкції
та попереджуючі відмітки щодо (1)
зарядний пристрій акумулятора, (2)
акумулятор та (3) вироби, що працюють від
акумулятора.
2. Не слід розбирати касету акумулятора.
3. Якщо період роботи дуже покоротшав, слід
негайно припинити користування. Це може
призвести до ризику перегріву, опіку та
навіть вибуху.
4. Якщо електроліт потрапив до очей, слід
промити їх чистою водою та негайно
звернутися за медичного закладу. Це може
призвести до втрати зору.
5. Не закоротіть касету акумулятора.
(1) Не слід торкатися клем будь яким
струмопровідним матеріалом.
(2) Не слід зберігати касету акумулятора в
ємності зіншими металевими
предметами, такими як цвяхи, монети і
т.д.
(3) Не виставляйте касету збатареєю під
дощ чи сніг.
Коротке замикання може призвести до
появи значного струму, перегріву та
можливим опікам та навіть поломки.
6. Не слід зберігати інструмент та касету з
акумулятором вмістах, де температура
може сягнути та перевищити 50гр.ﾟC (122 ﾟ
F).
7. Не слід спалювати касету закумулятором
навіть, якщо вона була неодноразово
пошкоджена або повністю спрацьована.
Касета закумулятором може вибухнути в
огні.
8. Не слід кидати або ударяти акумулятор.
9. Не слід використовувати пошкоджений
акумулятор.
10. Дотримуйтеся норм місцевого
законодавства стосовно утилізації
акумуляторів.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
Поради по забезпеченню максимального
строку експлуатації акумулятора
1. Касету закумулятором слід заряджати до
того, як він розрядиться повністю.
Завжди слід зупинити роботу інструменту
та зарядити акумулятор, якщо ви помітили
зменшення потужності інструменту.
2. Ніколи не слід заряджати повторно
повністю заряджену касету закумулятором.
Перезарядження скорочує строк
експлуатації акумулятора.
3. Касету закумулятором слід заряджати при
кімнатній температурі 10 ﾟC - 40 ﾟC (50 ﾟF -
104 ﾟF). Перед тим як заряджати касету з
акумулятором слід зачекати доки вона
охолоне.
4. Заряджайте касету закумулятором кожні
шість місяців, якщо не використовуєте її
протягом тривалого часу.

17
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед регулюванням або перевіркою
функціонування інструмента.
Встановлення та зняття касети з
акумулятором
мал.1
ОБЕРЕЖНО:
• Завжди вимикайте інструмент перед
встановленням або зніманням касети з
акумулятором.
• Під час встановлення або зняття касети з
акумулятором надійно утримуйте
інструмент ікасету закумулятором.Інакше
інструмент або касета закумулятором можуть
вислизнути зрук, що може призвести до травм
або пошкодження інструмента йкасети з
акумулятором.
Щоб зняти касету закумулятором, слід витягнути її з
інструмента, натиснувши на кнопку впередній
частині касети.
Щоб установити касету закумулятором, слід
сумістити шпонку касети закумулятором із пазом у
корпусі та вставити касету на місце. Уставляйте її,
доки не почуєте клацання. Якщо на верхній частині
кнопки видно червоний індикатор, це означає, що
вона заблокована не повністю.
ОБЕРЕЖНО:
• Завжди уставляйте касету повністю, аж поки
червоний індикатор стане невидимим. Якщо
цього не зробити, касета може випадково
випасти зінструмента та завдати травми вам
або людям, що знаходяться поруч.
• Не встановлюйте касету закумулятором із
зусиллям. Якщо касета не вставляється легко,
то це означає, що Ви її невірно вставляєте.
ПРИМІТКА:
• Інструмент не працює тільки зоднією касетою з
акумулятором.
• Уразі виникнення труднощів із зніманням
касети закумулятором натисніть на неї із
протилежного боку кнопки та зніміть.
Система захисту інструмента/акумулятора
Інструмент оснащено системою захисту
інструмента/акумулятора. Ця система автоматично
вимикає живлення двигуна зметою збільшення
терміну служби інструмента та акумулятора.
Інструмент автоматично вимикається під час роботи,
якщо він або акумулятор перебувають узазначених
нижче умовах. Під час перебування впевних умовах
загоряються індикатори.
мал.2
Захист від перевантаження
Якщо інструмент використовується вумовах надмірного
споживання струму, він автоматично вимикається без
активування будь-яких індикаторів. Утакому випадку
відключіть інструмент та зупиніть роботу, під час
виконання якої інструмент зазнав перевантаження. Щоб
перезапустити інструмент, увімкніть його знову.
Захист інструмента від перегріву
Якщо інструмент перегрівся, він автоматично
вимикається ііндикатор перегріву горить приблизно
60 секунд. Утакому разі дозвольте інструменту
охолонути, перш ніж знову його увімкнути.
Захист акумулятора від перегріву
Уразі перегріву акумулятора інструмент
вимикається автоматично без активування будь-яких
індикаторів. Інструмент не запускається навіть
натисканням на курок вмикача. Утакому разі
дозвольте акумулятору охолонути, перш ніж знову
увімкнути інструмент.
ПРИМІТКА:
Захист акумулятора від перегріву працює тільки у
тому випадку, якщо використовується касета з
акумулятором із символом зірочки.
мал.3
Захист від надмірного розряджання
Коли потужність акумулятора знижується, на боці
відповідного акумулятора починає мигати індикатор
заряду акумулятора. Перед тим як інструмент можна
буде знову використовувати, інструмент вимикається
ііндикатор заряду акумулятора горить приблизно 10
секунд. Утакому разі необхідно зарядити касету з
акумулятором.
Регулювання глибини різання
мал.4
ОБЕРЕЖНО:
• Після регулювання глибини різання слід завжди
надійно затягнути важіль.
Послабте важіль на напрямній глибини та
пересуньте основу вгору або вниз. На необхідній
глибині різання закріпіть основу, затягнувши важіль.
Для забезпечення рівнішого різання, слід
відрегулювати глибину різання таким чином, щоб за
межі деталі виходило не більше, ніж один зубець
полотна. Використання вірної глибини різання
допомагає знизити потенціальну небезпеку ВІДДАЧІ,
яка може призвести до поранень.
Різання під кутом
мал.5
мал.6
Послабте передній важіль та задню смушкову гайку.
Установіть бажаний кут (0°–50°), відповідно
нахиливши основу, апотім надійно затягніть важіль
та смушкову гайку.

18
мал.7
Для виконання точного різання під кутом 45° слід
використовувати стопор для кута 45°. Поверніть
стопор до упора за годинниковою стрілкою для
різання під кутом 0°–45°, адля різання під кутом 0°–
50° поверніть його проти годинникової стрілки.
Виставляння
мал.8
Для виконання прямих розрізів слід сумістити
положення 0° упередній частині основи із лінією
розрізу. Для косих розрізів під кутом 45° із лінією
розрізу слід сумістити положення 45°. Положення
верхньої напрямної можна відрегулювати.
Дія вимикача
мал.9
ОБЕРЕЖНО:
• Перед тим як вставляти касету закумулятором
вінструмент, слід перевірити належну роботу
курка вмикача, тобто щоб він повертався у
положення "ВИМК.", коли його відпускають.
• Неможна із силою натискати на курок вмикача,
якщо важіль блокування вимкненого положення
не натиснутий. Це може зламати вмикач.
Для того, щоб запобігти випадковому натисканню
курка вмикача, передбачений важіль блокування
вимкненого положення. Для того, щоб запустити
інструмент, натисніть на важіль блокування
вимкненого положення та натисніть на курок
вимкненого положення. Для зупинення роботи курок
слід відпустити.
УВАГА:
• Із міркувань безпеки цей інструмент
обладнаний важелем блокування вимкненого
положення, що запобігає довільному запуску
інструмента. ЗАБОРОНЕНО використовувати
інструмент, якщо він запускається простим
натисканням курка вмикача без натискання
важеля блокування вимкненого положення.
ПЕРЕД подальшим використанням інструмент
слід відправити до сервісного центру MAKITA
для проведення ремонту.
• ЗАБОРОНЕНО фіксувати скотчем або іншим
чином відключати функцію важеля блокування
вимкненого положення.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед тим, як проводити будь-які роботи на
інструменті.
Зняття та встановлення полотна пили
ОБЕРЕЖНО:
• Перевірте, щоб полотно було встановлене так,
щоб зубці були направлені вгору внапрямку
передньої частини інструмента.
• Для встановлення або зняття полотна слід
використовувати тільки ключ виробництва
компанії Makita.
мал.10
Для того, щоб зняти полотно, слід повністю
натиснути замок вала таким чином, щоб полотно не
могло обертатись, та за допомогою ключа послабити
болт із шестигранною голівкою, повернувши його
проти годинникової стрілки. Потім слід вийняти болт,
зовнішній фланець та полотно.
Для інструмента із внутрішнім фланцем під
полотно, діаметр отвору якого єіншим, ніж
15,88 мм
мал.11
Внутрішній фланець має виступ певного діаметра з
одного боку та виступ здіаметром, що відрізняється
від попереднього, зіншого боку. Виберіть
правильний бік, виступ якого точно підходить до
отвору полотна.
Потім встановіть внутрішній фланець на вал
кріплення таким чином, щоб бік внутрішнього
фланця зправильним виступом був направлений
назовні, після чого встановіть полотно пили та
зовнішній фланець.
ОБОВ’ЯЗКОВО МІЦНО ЗАТЯГНІТЬ БОЛТ ІЗ
ШЕСТИГРАННОЮ ГОЛІВКОЮ ЗА ГОДИННИКОВОЮ
СТРІЛКОЮ.
ОБЕРЕЖНО:
• Переконайтеся, що виступ "a" на
внутрішньому фланці, направлений назовні,
точно підходить до отвору "a" полотна пили.
Встановлення полотна на виступ іншого діаметра
може призвести до небезпечної вібрації.
мал.12
Під час зміни полотна слід також очистити верхній та
нижній кожухи полотна від тирси, що накопичилась.
Однак, такі дії на заміщають необхідності перевірки
роботи нижнього кожуха перед кожним
використанням.
Для інструмента із внутрішнім фланцем під
полотно, діаметр отвору якого становить
15,88 мм (залежить від країни)
мал.13
мал.14
Установіть внутрішній фланець, направивши
виточену частину назовні, на вал кріплення, потім
установіть полотно пили (уразі необхідності із
прикріпленим кільцем), зовнішній фланець та болт із
шестигранною голівкою.

19
ОБОВ’ЯЗКОВО МІЦНО ЗАТЯГНІТЬ БОЛТ ІЗ
ШЕСТИГРАННОЮ ГОЛІВКОЮ ЗА ГОДИННИКОВОЮ
СТРІЛКОЮ.
УВАГА:
• Перш ніж встановлювати диск на шпиндель,
переконайтеся, що між внутрішнім і
зовнішнім фланцем знаходиться відповідне
кільце для осьового отвору диска.Через
використання невідповідного кільця для
осьового отвору диск може бути встановлений
неналежним чином; вцьому випадку диск не
буде повністю закріплений, з'явиться сильна
вібрація, що під час роботи може призвести до
втрати контролю та серйозних травм.
Зберігання шестигранного ключа
мал.15
Коли шестигранний ключ не використовується, щоб
він не загубився, його слід зберігати як показано на
малюнку.
Приєднання пилососа
(тільки для європейських країн)
мал.16
мал.17
Якщо ви хочете виконати операції зрізання із
дотриманням чистоти, до інструмента слід
підключити пилосос Makita. Встановіть наконечник
для пилу на інструмент за допомогою гвинтів. Потім
приєднайте шланг пилососа до наконечника для
пилу, як показано на малюнку.
ЗАСТОСУВАННЯ
ОБЕРЕЖНО:
• Інструмент слід плавно переміщати по прямій
лінії. Докладання зусиль або перекручування
інструмента можуть призвести до його
перегріву та небезпечної віддачі, що всвою
чергу може призвести до серйозних травм.
• Слід завжди використовувати задню йпередню
ручки та міцно тримати інструмент за обидві
ручки під час роботи.
мал.18
Інструмент слід тримати міцно. На інструменті єяк
передня, так ізадня ручка. Тримати інструмент слід
за обидві ручки. Якщо пилу тримати обома руками,
то вони не можуть бути порізані полотном.
Встановіть основу на деталь, що різатиметься таким
чином, щоб полотно її не торкалось. Потім увімкніть
інструмент та заждіть, доки полотно набере повної
швидкості. Тепер слід просто перемістити інструмент
вперед по поверхні деталі, утримуючи його на
площині та плавно просуваючи його, доки пиляння
не буде завершено.
Для точного різання слід дотримувати прямої лінії, та
просувати пилу зоднаковою швидкістю. Якщо під час
різання напрям різання відхиляється від наміченого,
неможна намагатись повернути або силою направити
інструмент назад на лінію різання. Такі дії можуть
призвести до заклинювання полотна та віддачі із
подальшою тяжкою травмою. Відпустіть перемикач,
зачекайте, доки полотно зупиниться, апотім заберіть
інструмент. Виставте інструмент на нову лінію різання та
почніть різання знов. Намагайтесь на займати таких
положень, уяких би з-під пили на оператора летіла
тирса або тріски. Для запобігання травмам слід вдягати
засоби захисту очей.
Напрямна планка (реєстрова мітка)
мал.19
Зручна напрямна планка дозволяє робити найточніші
прямі розрізи. Слід просто пересунути напрямну планку
впритул до краю деталі та закріпити її уцьому положенні
за допомогою затискного важеля впередній частині
основи. Це також дозволяє багаторазово робити розрізи
однакової ширини.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як оглянути інструмент, або
виконати ремонт, переконайтеся, що він
вимкнений та відключений від мережі.
• Ніколи не використовуйте газолін, бензин,
розріджувач, спирт та подібні речовини. Їх
використання може призвести до зміни кольору,
деформації та появи тріщин.
Регулювання точності різання під кутом 0°
та 45° (вертикальне різання та різання під
кутом 45°)
мал.20
мал.21
Регулювання було виконано на заводі. Якщо
регулювання збилося, слід відрегулювати гвинти
регулювання за допомогою шестигранного ключа,
перевіряючи кут полотна 0° або 45° відносно основи
за допомогою трикутної лінійки, косинця тощо.
Регулювання паралельності
мал.22
Регулювання паралельності між полотном та
основою було виконано на заводі. Інакше її можна
відрегулювати, дотримуючись нижченаведеної
процедури.
Переконайтеся, що всі важелі та гвинти затягнуті.
Злегка послабте гвинт, як показано на малюнку.
Відкриваючи нижній захисний кожух, перемістіть задню
частину основи, щоб відстані A та B були однаковими.
Після виконання регулювання затягніть гвинт. Зробіть
пробний розріз, щоб досягти паралельності.

20
Заміна вугільних щіток
мал.23
Регулярно знімайте та перевіряйте вугільні щітки.
Замінюйте їх, коли знос сягає граничної відмітки.
Вугільні щітки повинні бути чистими та вільно
рухатись ущіткотримачах. Одночасно треба
замінювати обидві вугільні щітки. Використовуйте
лише однакові вугільні щітки.
Для виймання ковпачків щіткотримачів користуйтесь
викруткою. Видаліть зношені вугільні щітки, вставте
нові та закріпіть ковпачки щіткотримачів.
мал.24
Після заміни щіток вінструмент слід вставити касету
закумулятором та притерти щітки, давши
інструментові попрацювати без навантаження
протягом біля 1 хвилини. Потім перевірте інструмент
під час роботи, атакож роботу електричного гальма,
коли відпускається курок вмикача. Якщо електричне
гальмо не працює належним чином, слід звернутись
до місцевого сервісного центра Makita для
проведення ремонту.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ДОДАТКОВЕ ПРИЛАДДЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням
звертайтесь до місцевого Сервісного центру "Макіта".
• Полотна пили
• Напрямна планка (реєстрова мітка)
• Напрямна рейка
• Адаптер напрямної рейки
• Наконечник для пилу
• Шестигранний ключ
• Оригінальний акумулятор та заряджаючий
пристрій Makita
ПРИМІТКА:
• Деякі елементи списку можуть входити до
комплекту інструмента як стандартне приладдя.
Вони можуть відрізнятися залежно від країни.
