Makita AT1225BZ User manual

EN Stapler INSTRUCTION MANUAL
FA  
AR  
AT1225BZ

2
ENGLISH (Original instructions)
AT1225BZ
SPECIFICATIONS:
Air pressure 4 - 7 kg/cm2(60-100 PSI)
Applicable length 10 - 25 mm
Applicable crown 12.95 mm
Applicable width 0.95 mm
Applicable thickness 0.66 mm
Applicable gauge 21
Staple capacity 100 pcs.
Min. hose diameter 6.0 mm
Dimension (L x W x H) 250 mm x 55 mm x 180 mm
Net weight 1.2 kg (2.6 lbs)*
* Weight According to EPTA-Procedure 01/2003

3
SAFETY RULES
DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in
death or serious injury.
WARNING: Indicates a potentially hazardous situation which, if not avoided, will result in
death or serious injury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided, will result in
minor or moderate injury.
NOTE: Alerts the operator to useful information.
It is essential that the operator of this tool take the necessary precautions to prevent the level
of danger indicated by the symbols above. Any employer is also responsible for distributing
this instruction manual and ensuring that all users read, understand and follow the directions
as described in the manual, safety warnings, etc.

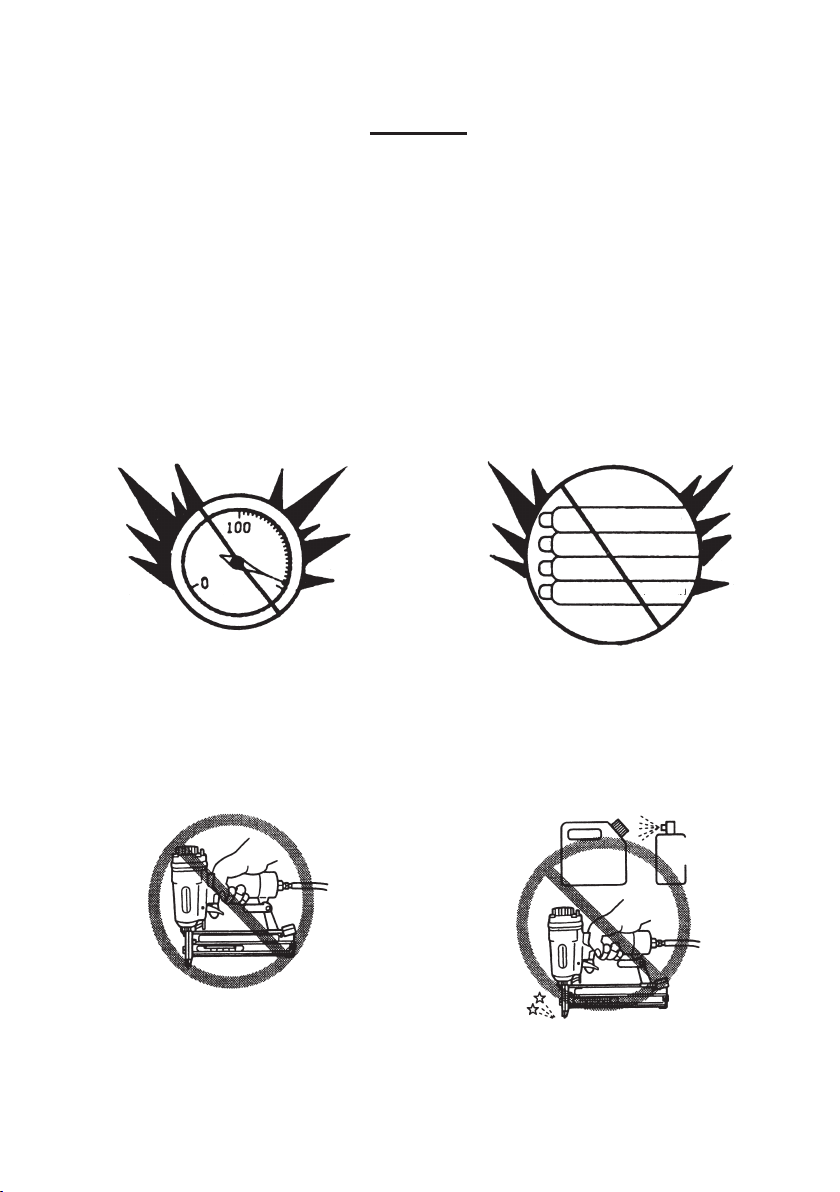

DANGER
Use only ltered, lubricated, regulated
compressed air only. Use of a compressed
or ammable gas as a power source may
cause the stapler to explode and cause
death or serious injury.
Carbon Dioxide
Hydrogen
Nitrogen
Oxygen
Operate the tool within the specied air
pressure stated in the specications and
warning labels.
Sparks sometimes y when the tool is used.
Do not use the tool near volatile, ammable
materials such as gasoline, thinner, paint,
gas, adhesives, etc.; they will ignite and
explode, causing serious injury.
Gasoline
Lacquer
Do not carry the tool with your nger on
the trigger or hand it to someone in this
condition. Accidental ring can be extremely
dangerous.

4
WARNING
Always disconnect the stapler from the air supply before ANY KIND of adjustment, clearance
of jams, service, cleaning, re-locating and during non-operation.
Always wear safety goggles with side shields and hearing protection. Employers and users
are responsible for ensuring anyone near the stapler is also protected.
When the stapler is being loaded or is connected to the air compressor, never place your
hand or any other body part in the staple discharge area.
Use only parts and fasteners recommended by specication. Do not modify the stapler
without authorization.
CAUTION
Do not throw the tool, strike the body in any way or use the tool as a hammer to knock
material in place.
NOTE
Do not use the tool if it is not loaded, as this will accelerate wear on the stapler.
Make sure all hoses and ttings are free from damage and dirt, replacing any necessary
items.
LUBRICATION AND MAINTENANCE
CAUTION: Do not store the stapler in cold weather as the valves and mechanisms may
freeze up, causing the tool to operate incorrectly.
Be sure to disconnect the stapler from the air supply before lubricating.
The stapler must be lubricated before the rst use, and before and after each additional use.
Oiling prevents rust and extra wear. Manual lubrication can be skipped if an Oiler is used.
An Oiler conveniently provides oil circulation that also increases the efciency and life of the
tool. An Oiler should be used if the stapler is used heavily or constantly. The Oiler should be
checked daily for oil level.
NOTE
If operating in cold weather or below freezing, use permanent antifreeze as a lubricant.
Some drying agents may damage o-ring and seals, be sure to check these.

5
AIR COMPRESSOR AND CONNECTIONS
NOTE: The air pressure required depends on fastener size and type of material to be stapled.
Never exceed the air pressure recommended by specications.
If staples do not drive down tightly, adjust to a higher pressure setting until satisfactory.
Reduce air pressure if the fasteners are being driven too deeply.
Adding Quick Connector on the stapler and Quick coupler on the air hose can improve
performance.
WARNING OF DRIVING STAPLES
During the process of assembling the AIR HOSE, do not put your nger into the TRIGGER.
• It could cause the risk with an unexpected ring
Please get the DRIVER GUIDE tight on woods and then driving the TRIGGER.
• The staples can be driven with the driving the TRIGGER
OPERATING THE STAPLER
Add a few drops of high speed spindle oil or air tool oil into the air inlet.
Check the operation of the trigger, and load staples into the magazine.
Connect the stapler to the air compressor.
Test the depth of staples by driving staples into a sample piece of wood. If the staples do not
reach the desired depth, adjust the air pressure.
