Makita BTS130 User manual

1
GB Cordless Oil-impulse Driver INSTRUCTION MANUAL
S
Batteridriven hydraulisk slagskruvdragare BRUKSANVISNING
NBatteridrevet oljeimpulsskrutrekker BRUKSANVISNING
FIN
Akkukäyttöinen öljyimpulssiväännin KÄYTTÖOHJE
LV Bezvada eļļas triecienskrūvgriezis LIETOŠANAS INSTRUKCIJA
LT
Belaidis hidraulinis smūginis suktuvas NAUDOJIMO INSTRUKCIJA
EE Juhtmeta õli-impulsskruvikeeraja KASUTUSJUHEND
RUS
Аккумуляторный масляно-импульсный
шуруповерт
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
BTS130

2
3
2
1
1 012131
1
2 012128
1
3 006796
1
4 006797
AB
1
5 006798 6 004521
12
7 011406
123
8 011407
3
2
1
9 006592
1
2
10 006843
1
11 006258
1
2
12 006799
1
23
13 006260
1
14 006261
1
2
15 006304

3
ENGLISH (Original instructions)

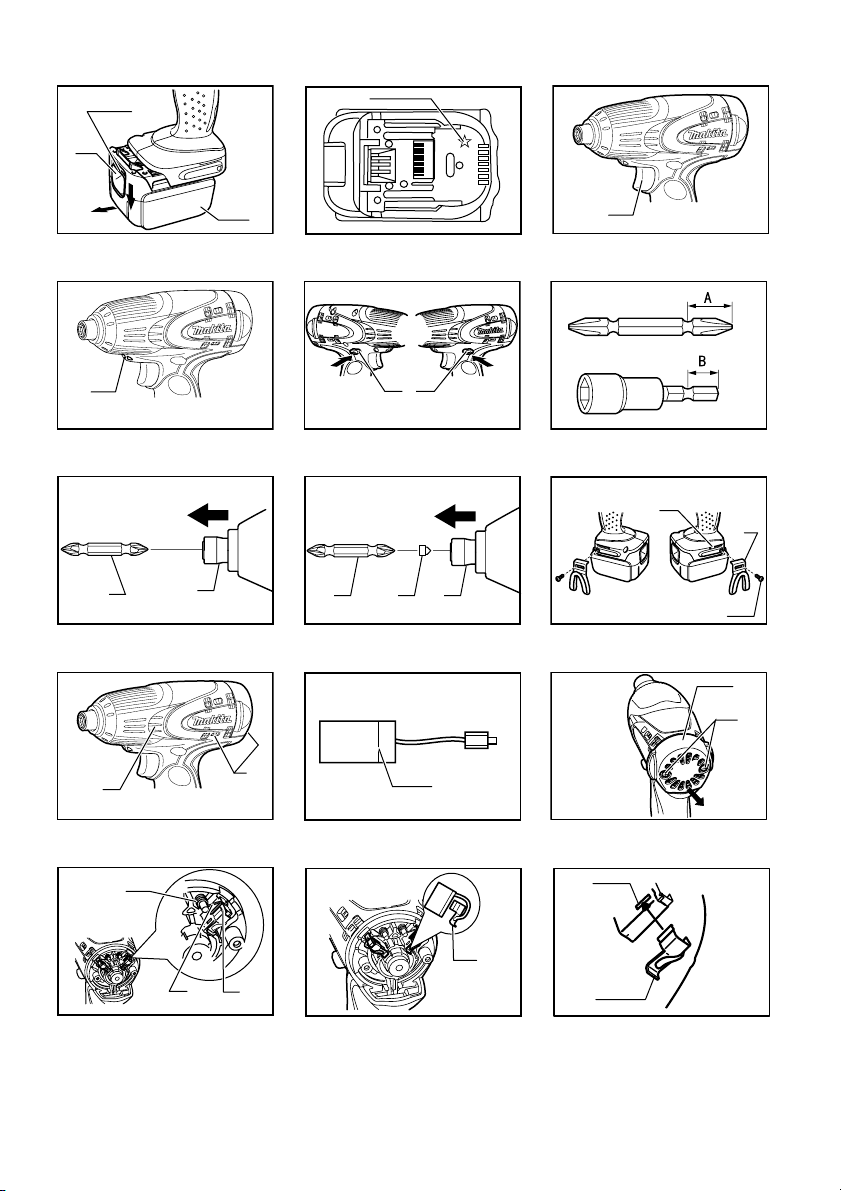

Explanation of general view
1-1. Battery cartridge
1-2. Button
1-3. Red indicator
2-1. Star marking
3-1. Switch trigger
4-1. Lamp
5-1. Reversing switch lever
7-1. Bit
7-2. Sleeve
8-1. Bit
8-2. Bit-piece
8-3. Sleeve
9-1. Screw
9-2. Hook
9-3. Groove
10-1. Air vents
10-2. Cooling down oil unit
11-1. Limit mark
12-1. Rear cover
12-2. Screws
13-1. Spring
13-2. Arm
13-3. Recessed part
14-1. Carbon brush cap
15-1. Hole
15-2. Carbon brush cap
SPECIFICATIONS
Model BTS130
Machine screw M4 - M8
Standard bolt M6 - M10
Capacities
High tensile bolt M6 - M8
No load speed (min-1) 0 - 2,400
Impacts per minute (min-1) 0 - 1,600
Overall length 183 mm
Net weight 1.7 kg
Rated voltage D.C.14.4 V
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
ENE033-1
Intended use
The tool is intended for screw driving in wood, metal and
plastic.
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA) : 79 dB(A)
Uncertainty (K) : 3 dB(A)
The noise level under working may exceed 80 dB (A).
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode : impact tightening of fasteners of the
maximum capacity of the tool
Vibration emission (ah) : 17.5 m/s2
Uncertainty (K) : 2.0 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-15
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Cordless Oil-impulse Driver
Model No./ Type: BTS130
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745

4
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB054-1
CORDLESS IMPACT DRIVER
SAFETY WARNINGS
1. Hold power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wiring.
Fasteners contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
3. Hold the tool firmly.
4. Wear ear protectors.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product.
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
ENC007-7
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7.
Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2.
Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge once in every six
months if you do not use it for a long period of
time.

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
Fig.1
• Always switch off the tool before installing or
removing of the battery cartridge.
• To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
• To install the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can see
the red indicator on the upper side of the button, it is
not locked completely. Install it fully until the red
indicator cannot be seen. If not, it may accidentally
fall out of the tool, causing injury to you or someone
around you.
• Do not use force when installing the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
Battery protection system (Lithium-ion
battery with star marking)
Fig.2
Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically cuts
off power to the tool to extend battery life.
The tool will automatically stop during operation if the tool
and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes
it to draw an abnormally high current.
In this situation, release the trigger switch on
the tool and stop the application that caused
the tool to become overloaded. Then pull the
trigger switch again to restart.
If the tool does not start, the battery is
overheated. In this situation, let the battery
cool before pulling the trigger switch again.
• Low battery voltage:
The remaining battery capacity is too low and
the tool will not operate. In this situation,
remove and recharge the battery.
Switch action
Fig.3
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the "OFF" position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Lighting up the front lamp
Fig.4
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The light automatically goes out 10 - 15 seconds after the
switch trigger is released.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it may
lower the illumination.
Reversing switch action
Fig.5
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.
Characteristics of Cordless Oil-impulse Driver
The Makita Cordless Oil-impulse Driver is a hydraulically
operated impact tool using oil viscosity to produce
impacts. Since oil viscosity changes with the temperature,
be aware of the following two points when operating the
tool.
1. Avoid using the tool below -5 degrees of
temperature. When the tool temperature goes
down below the degrees, this may cause damage
to the motor of tool due to poor impulse.
2. When the tool becomes too hot, it may take longer
to set screws
3. The tool can overheat, causing a failure or hand
burn if you operate it continuously for long hours.
Let the tool cool off for more than 30 minutes
before changing batteries during a long,
continuous job.

6
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Installing or removing driver bit or socket bit
Fig.6
Use only bits that has inserting portion shown in the
figure.
For tool with shallow bit hole
A=12mm
B=9mm
Use only these type of bit. Follow the
procedure (1).
(Note) Bit-piece is not necessary.
006348
For tool with deep bit hole
To install these types of bits, follow
the procedure (1).
To install these types of bits, follow
the procedure (2).
(Note) Bit-piece is necessary for
installing the bit.
A=17mm
B=14mm
A=12mm
B=9mm
011405
1. To install the bit, pull the sleeve in the direction of
the arrow and insert the bit into the sleeve as far as
it will go. Then release the sleeve to secure the bit.
Fig.7
2. To install the bit, pull the sleeve in the direction of
the arrow and insert the bit-piece and bit into the
sleeve as far as it will go. The bit-piece should be
inserted into the sleeve with its pointed end facing
in. Then release the sleeve to secure the bit.
Fig.8
To remove the bit, pull the sleeve in the direction of the
arrow and pull the bit out firmly.
NOTE:
• If the bit is not inserted deep enough into the sleeve,
the sleeve will not return to its original position and
the bit will not be secured. In this case, try
re-inserting the bit according to the instructions
above.
Hook
Fig.9
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw. To
remove, loosen the screw and then take it out.
OPERATION
Fig.10
CAUTION:
• Never obstruct the air vents on the side of the tool
for cooling down oil unit and motor during operation.
Failure to do so may cause the tool excessive
hotness and damage.

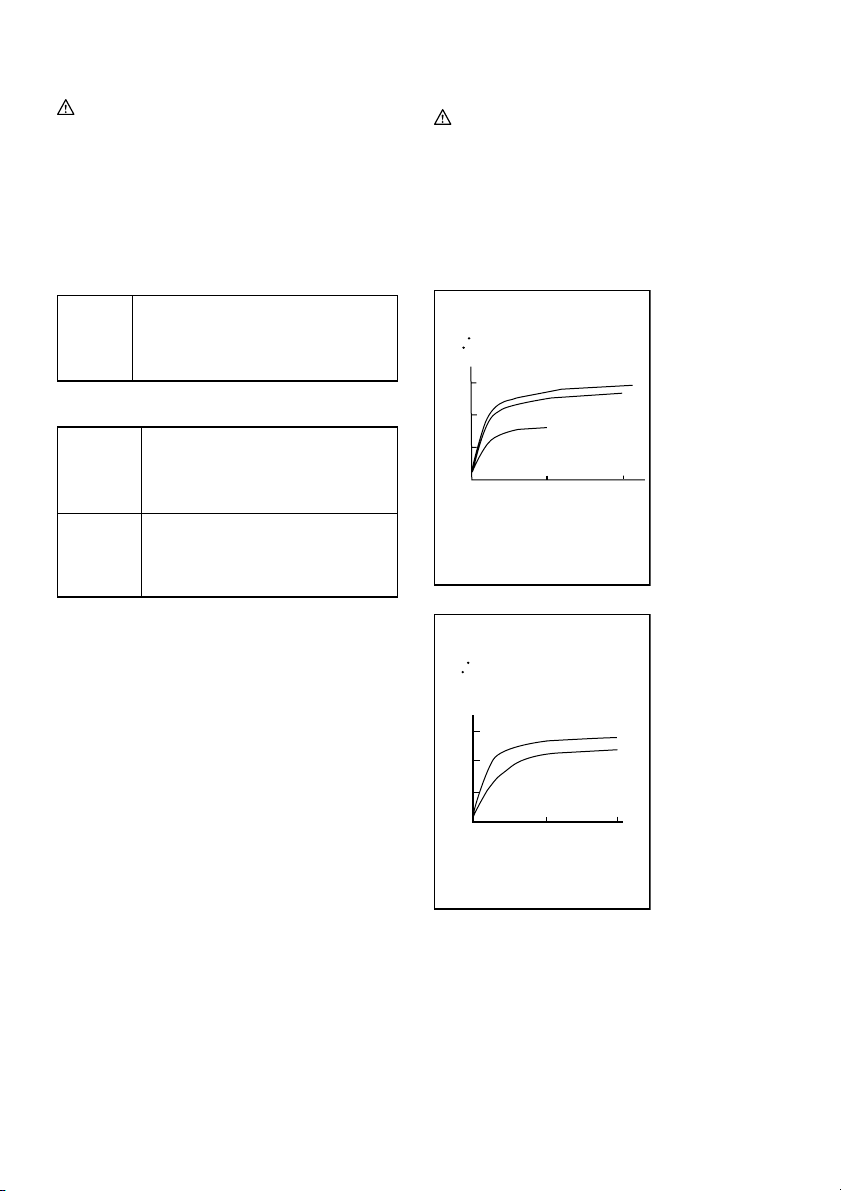

The proper fastening torque may differ depending upon
the kind or size of the screw/bolt, the material of the
workpiece to be fastened, etc. The relation between
fastening torque and fastening time is shown in the
figures.
M10
M8
M6
00.5 1.0
Fastening torque
Fastening time
Proper fastening torque
(S)
30
(306)
20
(204)
10
(102)
N m
(ft lbs)
Standard bolt
006841
Fastening torque
Fastening time
Proper fastening torque
(S)
30
(306)
20
(204)
10
(102)
M8
M6
0 0.5 1.0
N m
(ft lbs)
High tensilebolt
006842
Hold the tool firmly and place the point of the driver bit in
the screw head. Apply forward pressure to the tool to the
extent that the bit will not slip off the screw and turn the
tool on to start operation.

7
NOTE:
• Use the proper bit for the head of the screw/bolt
that you wish to use.
• When fastening screw M8 or smaller, carefully
adjust pressure on the switch trigger so that the
screw is not damaged.
• Hold the tool pointed straight at the screw.
• If you tighten the screw for a time longer than
shown in the figures, the screw or the point of the
driver bit may be overstressed, stripped, damaged,
etc. Before starting your job, always perform a test
operation to determine the proper fastening time for
your screw.
• The fastening torque differs according to the
increase in the tool hotness.
• When driving wood screws, predrill pilot holes with
diameter smaller than the wood screws to make
driving easier and to prevent splitting of the
workpiece.
• The diameter of wood screws that are within the tool
capacity is not always the same and depends on
the kind of material to be driven on. Make trial
driving with several screws before actual operation.
The fastening torque is affected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Driver bit or socket bit
Failure to use the correct size driver bit or socket
bit will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefficient and the
class of bolt are the same, the proper fastening
torque will differ according to the diameter of
bolt.
• Even though the diameters of bolts are the
same, the proper fastening torque will differ
according to the torque coefficient, the class of
bolt and the bolt length.
4.
The manner of holding the tool or the material of
driving position to be fastened will affect the torque.
5. Operating the tool at low speed will cause a
reduction in the fastening torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.
Replacing carbon brushes
Fig.11
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove two screws then remove
the rear cover.
Fig.12
Raise the arm part of the spring and then place it in the
recessed part of the housing with a slotted bit
screwdriver of slender shaft or the like.
Fig.13
Use pliers to remove the carbon brush cap of the carbon
brushes. Take out the worn carbon brushes, insert the
new ones and replace the carbon brush cap in reverse.
Fig.14
Make sure that the carbon brush cap have fit into the
holes in brush holders securely.
Fig.15
Reinstall the rear cover and tighten two screws securely.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Screw bits
• Hook
• Plastic carrying case
• Various type of Makita genuine batteries and
chargers
• Bit piece
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

8
SVENSKA (Originalbruksanvisning)
Förklaring till översiktsbilderna
1-1. Batterikassett
1-2. Knapp
1-3. Röd indikator
2-1. Stjärnmarkering
3-1. Avtryckare
4-1. Lampa
5-1. Reverseringsknapp
7-1. Bits
7-2. Hylsa
8-1. Bits
8-2. Adapter
8-3. Hylsa
9-1. Skruv
9-2. Krok
9-3. Spår
10-1. Luftventiler
10-2. Enhet för oljekylning
11-1. Slitmarkering
12-1. Bakre hölje
12-2. Skruvar
13-1. Fjäder
13-2. Arm
13-3. Försänkt del
14-1. Kolborstelock
15-1. Hål
15-2. Kolborstelock
SPECIFIKATIONER
Modell BTS130
Maskinskruv M4 - M8
Standardbult M6 - M10
Kapacitet
Höghållfast bult M6 - M8
Obelastat varvtal (min-1) 0 - 2 400
Slag per minut (min-1) 0 - 1 600
Längd 183 mm
Vikt 1,7 kg
Märkspänning 14,4 V likström
• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Specifikationer och batterikassett kan variera från land till land.
• Vikt med batterikassett i enlighet med EPTA-procedur 01/2003
ENE033-1
Användningsområde
Verktyget är avsett för skruvdragning i trä, metall och
plast.
ENG905-1
Buller
Typiska A-vägda bullernivån är mätt enligt EN60745:
Ljudtrycksnivå (LpA): 79 dB(A)
Mättolerans (K): 3 dB(A)
Bullernivån vid arbete kan överstiga 80 dB (A).
Använd hörselskydd
ENG900-1
Vibration
Vibrationens totalvärde (tre-axlars vektorsumma) mätt
enligtEN60745:
Arbetsläge: maskinens maximala moment för
slagåtdragning
Vibrationsemission (ah) : 17,5 m/s2
Mättolerans (K): 2,0 m/s2
ENG901-1
• Det deklarerade vibrationsemissionsvärdet har
uppmätts i enlighet med standardtestmetoden och
kan användas för jämförandet av en maskin med
en annan.
• Det deklarerade vibrationsemissionsvärdet kan
också användas i preliminär bedömning av
exponering för vibration.
VARNING!
• Viberationsemissionen under faktisk användning
av maskinen kan skilja sig från det deklarerade
emissionsvärdet, beroende på hur maskinen
används.
• Se till att hitta säkerhetsåtgärder som kan skydda
användaren och som grundar sig på en
uppskattning av exponering i verkligheten (ta med i
beräkningen alla delar av användandet såsom antal
gånger maskinen är avstängd och när den körs på
tomgång samt då startomkopplaren används).
ENH101-15
Gäller endast Europa
EU-konformitetsdeklaration
Vi Makita Corporation som ansvariga tillverkare
deklarerar att följande Makita-maskin(er):
Maskinbeteckning:
Batteridriven hydraulisk slagskruvdragare
Modellnr./ Typ: BTS130
är för serieproduktion och
Följer följande EU-direktiv:
2006/42/EC
Och är tillverkade enligt följande standarder eller
standardiseringsdokument:
EN60745

9
Den tekniska dokumentationen förs av vår auktoriserade
representant i Europa som är:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Direktör
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Allmänna säkerhetsvarningar för
maskin
VARNING Läs igenom alla säkerhetsvarningar
och instruktioner. Underlåtenhet att följa varningar och
instruktioner kan leda till elektrisk stöt, brand och/eller
allvarliga personskador.
Spara alla varningar och instruktioner
för framtida referens.
GEB054-1
SÄKERHETSVARNINGAR FÖR
BATTERIDRIVEN
SLAGSKRUVDRAGARE
1. Håll maskinen i de isolerade handtagen om det
finns risk för att skruvdragaren kan komma i
kontakt med en dold elkabel.
Om skruvdragaren
kommer i kontakt med en strömförande ledning blir
maskinens metalldelar strömförande och kan ge
operatören en elektrisk stöt.
2. Se till att du hela tiden har ett säkert fotfäste.
Se till att ingen står under dig när maskinen
används på hög höjd.
3. Håll maskinen stadigt.
4. Använd hörselskydd
SPARA DESSA ANVISNINGAR.
VARNING!
GLÖM INTE att strikt följa säkerhetsanvisningarna
för maskinen efter att du blivit van att använda den.
OVARSAM hantering eller underlåtenhet att följa
säkerhetsanvisningarna i denna bruksanvisning kan
leda till allvarliga personskador.
ENC007-7
VIKTIGA
SÄKERHETSANVISNINGAR
FÖR BATTERIKASSETT
1. Innan batterikassetten används ska alla
instruktioner och varningsmärken på (1)
batteriladdaren, (2) batteriet och (3) produkten
läsas.
2. Montera inte isär batterikassetten.
3. Om driftstiden blivit avsevärt kortare ska
användningen avbrytas omedelbart. Det kan
uppstå överhettning, brännskador och t o m
en explosion.
4. Om du får elektrolyt i ögonen ska de sköljas
med rent vatten och läkare uppsökas
omedelbart. Det finns risk för att synen
förloras.
5. Kortslut inte batterikassetten.
(1) Rör inte vid polerna med något
strömförande material.
(2) Undvik att förvara batterikassetten
tillsammans med andra metallobjekt som t
ex spikar, mynt etc.
(3) Skydda batteriet mot vatten och regn.
Ett kortslutet batteri kan orsaka ett stort
strömflöde, överhettning, risk för brännskador
och maskinen kan till och med gå sönder.
6. Förvara inte maskinen och batterikassetten på
platser där temperaturen kan nå eller
överstiga 50 ﾟC (122 ﾟF).
7. Bränn inte upp batterikassetten även om den
är svårt skadad eller helt utsliten.
Batterikassetten kan explodera i öppen eld.
8. Var försiktig så att du inte råkar tappa batteriet
och utsätt det inte för stötar.
9. Använd inte ett skadat batteri.
SPARA DESSA ANVISNINGAR.
Tips för att uppnå batteriets maximala
livslängd
1. Ladda batterikassetten innan den är helt
urladdad.
Sluta att använda maskinen och ladda
batterikassetten när du märker att kraften
avtar.
2. Ladda aldrig en fulladdad batterikassett.
Överladdning förkortar batteriets livslängd.
3. Ladda batterikassetten vid rumstemperaturer
mellan 10 ﾟC och 40 ﾟC (50 ﾟF - 104 ﾟF). Låt en
varm batterikassett svalna innan den laddas.
4. Ladda batterikassetten om du inte har använt
den på mer än sex månader.

10
FUNKTIONSBESKRIVNING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
batterikassetten borttagen innan du justerar eller
kontrollerar maskinens funktioner.
Montera eller demontera batterikassetten
Fig.1
• Stäng alltid av maskinen innan du monterar eller tar
bort batterikassetten.
• Ta bort batterikassetten genom att skjuta ner
knappen på kassettens framsida samtidigt som du
drar ut batterikassetten.
• Montera batterikassetten genom att rikta in tungan
på batterikassetten mot spåret i höljet och skjut den
på plats. För alltid in batterikassetten hela vägen
tills den låser fast med ett klick. Om du kan se den
röda indikatorn på knappens ovansida är
batterikassetten inte låst ordentligt. Skjut in den helt
tills den röda indikatorn inte syns längre. I annat fall
kan den oväntat fall ur maskinen och skada dig
eller någon annan.
• Ta inte i för hårt när du monterar batterikassetten.
Om kassetten inte lätt glider på plats är den felinsatt.
Batteriskyddssystem (litium-ion-batteri med
stjärnmarkering)
Fig.2
Litium-ion-batterier med en stjärnmarkering är utrustade
med ett skyddssystem. Detta system bryter automatiskt
strömmen till maskinen för att förlänga batteriets
livslängd.
Maskinen stanna automatiskt under användningen om
maskinen och/eller batteriet hamnar i en av följande
situationer:
• Överbelastad:
Maskinen används på ett sätt som orsakar att
den förbrukar onormalt mycket ström.
I detta läge ska du släppa avtryckaren på
maskinen och stoppa handlingen som
orsakar maskinen att bli överbelastad. Tryck
sedan in avtryckaren igen för att starta om.
Om maskinen inte startar är batteriet
överhettat. I detta läge ska du låta batteriet
svalna innan du trycker in avtryckaren igen.
• Batterispänningen faller:
Den kvarvarande batterikapaciteten är för låg
och maskinen fungerar inte. I detta läge tar du
bort batteriet och laddar det.
Avtryckarens funktion
Fig.3
FÖRSIKTIGT!
• Innan du sätter i batterikassetten i maskinen ska du
kontrollera att avtryckaren fungerar och återgår till
läget "OFF" när du släpper den.
Tryck in avtryckaren för att starta maskinen. Hastigheten
ökas genom att trycka hårdare på avtryckaren. Släpp
avtryckaren för att stoppa den.
Tända frontlampan
Fig.4
FÖRSIKTIGT!
• Titta inte in i ljuset eller direkt i ljuskällan.
Tryck på avtryckaren för att tända lampan. Lampan lyser
medan du trycker in avtryckaren. Lampan slocknar
automatiskt 10 - 15 sekunder efter att du har släppt
avtryckaren.
OBS!
• Använd en torr trasa för att torka bort smuts från
lampglaset. Var försiktig så att inte lampglaset
repas eftersom ljuset då kan bli svagare.
Reverseringsknappens funktion
Fig.5
Denna maskin har en reverseringsknapp för att byta
rotationsriktning. Tryck in reverseringsknappen från sidan
A för medurs rotation och från sidan B för moturs rotation.
När reverseringsknappen är i neutralt läge fungerar inte
avtryckaren.
FÖRSIKTIGT!
• Kontrollera alltid rotationsriktningen före
användning.
• Använd endast reverseringsknappen när maskinen
stannat helt. Maskinen kan skadas om du byter
rotationsriktning medan den fortfarande roterar.
• Placera alltid reverseringsknappen i neutralt läge
när du inte använder maskinen.
Specifikation för batteridriven hydraulisk
slagskruvdragare
Makita batteridrivna hydrauliska slagskruvdragare är ett
hydrauliskt arbetande slagverktyg som använder oljans
viskositet för att generera slag. Tänk på följande två
punkter när du använder maskinen eftersom oljans
viskositet ändras med temperaturen.
1. Undvik att använda maskinen när temperaturen
ligger under -5 grader. När temperaturen går ner
under dessa grader kan det skada maskinens
motor på grund av dålig slagfunktion.
2. När maskinen blir för varm kan det ta längre tid att
sätta fast skruvar.
3. Maskinen kan bli överhettat om du använder den
kontinuerligt under många timmar, vilket kan
orsaka fel eller brännskada på handen. Låt
maskinen svalna i mer än 30 minuter innan du
byter batteri, när du använder maskinen under ett
långt och kontinuerligt jobb.

11
MONTERING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
batterikassetten borttagen innan du underhåller
maskinen.
Montering eller demontering av skruvbits eller
hylsbits
Fig.6
Använd endast bits som har en isättande del, såsom
visas i figuren.
För maskin med grunt bitshål
A=12mm
B=9mm
Använd endast dessa typer av borr/verktyg.
Följ monteringsanvisningen (1).
(Observera) Adaptern behövs inte.
006348
För maskin med djupt bitshål
Följ monteringsanvisningen (1)
för dessa typer av borr/verktyg.
Följ monteringsanvisningen (2)
för dessa typer av borr/verktyg.
(Observera) Adaptern behövs inte
för att montera borret/verktyget.
A=17mm
B=14mm
A=12mm
B=9mm
011405
1. Montera bitset genom att dra hylsan i pilens
riktning och sätt i bitset i hylsan så långt det går.
Släpp sedan hylsan för att fästa bitset.
Fig.7
2. Dra hylsan i pilens riktning för att montera bitset
och sätt i bitsfästet och bitset i hylsan så lång det
går. Bitsfästet skall föras in i hylsan med dess
spetsiga del vänd in mot hylsan. Släpp därefter
hylsan för att fästa bitset.
Fig.8
Ta ut bitset genom att dra hylsan i pilens riktning och dra
ut bitset.
OBS!
• Om bitset inte är isatt djupt nog i hylsan kommer
inte hylsan att gå tillbaka till sitt ursprungliga läge
och bitset fästs inte. Försök då att sätta i bitset på
nytt enligt instruktionerna ovan.
Krok
Fig.9
Kroken kan användas när du vill hänga upp verktyget
temporärt. Den kan monteras på endera sidan av
maskinen.
För att montera kroken sätter du i den i ett spår i
maskinhuset på endera sida och drar fast den med en
skruv. Ta bort kroken genom att skruva loss skruven.
ANVÄNDNING
Fig.10
FÖRSIKTIGT!
• Täpp aldrig för luftventilerna på maskinens sida
under användningen. Ventilerna kyler ner oljedelen
och motorn. I annat fall kan maskinen överhettas
och skadas.
Det korrekta åtdragningsmomentet för det som ska
fästas kan variera beroende på skruvens/bultens typ
eller storlek, arbetsstyckets material etc. Sambandet
mellan åtdragningsmomentet och åtdragningstiden visas
i figuren.
M10
M8
M6
00,5 1,0
Åtdragningsmoment
Åtdragningstid
Korrekt åtdragningsmoment
(S)
30
(306)
20
(204)
10
(102)
N m
(ft lbs)
Standardbult
006841
Åtdragningsmoment
Åtdragningstid
Korrekt åtdragningsmoment
(S)
30
(306)
20
(204)
10
(102)
M8
M6
0 0,5 1,0
N m
(ft lbs)
Höghållfast bult
006842
Håll maskinen stadigt och placera spetsen på skruvbitset
i skruvhuvudet. Tryck maskinen framåt så att bitset inte
halkar av skruven och starta maskinen.

12
OBS!
• Använd korrekt bits för det skruv-/bulthuvud som du
vill använda.
• Justera försiktigt trycket på avtryckaren så att
skruven inte skadas när du fäster M8 skruv eller en
mindre storlek.
• Håll maskinen så att den pekar rakt på skruven.
• Om du drar åt skruvarna under längre tid än vad
som visas i figuren kan skruven eller spetsen på
skruvbitset överbelastas, skadas, gängning bli
förstörd etc. Innan du påbörjar ett arbeta skall du
alltid göra en test för att bestämma den korrekta
åtdragningstiden för din skruv.
• Åtdragningsmomentet varierar beroende på
värmeökningen hos maskinen.
• Vid skruvning i trä är det lämpligt att borra stryrhål
som har en mindre diameter än träskruvarna, så att
skruvdragningen blir enklare och för att förhindra
att trät spricker.
• Diametern på träskruvar som håller sig inom
maskinens kapacitet, är inte alltid samma och beror
på den typ av material som skruvdragningen ska
ske på. Prova skruvdragning med flera skruvar
innan du börjar arbeta med arbetsstycket.
Åtdragningsmomentet påverkas av en mängd olika
faktorer, bland andra följande. Kontrollera alltid
åtdragningen med en momentnyckel efter fastsättningen.
1. När batterikassetten nästan är helt urladdad
kommer spänningen att falla och
åtdragningsmomentet att minska.
2. Skruvbits eller hylsbits
Åtdragningsmomentet försämras om inte rätt
storlek används på skruvbits eller hylsbits.
3. Bult
• Även om momentkoefficienten och bultklassen
är densamma, beror det korrekta
åtdragningsmomentet på bultens diameter.
• Även om bultarnas diameter är samma
kommer det korrekta åtdragningsmomentet att
skilja sig åt i enlighet med momentkoefficienten,
bultklassen och bultens längd.
4. Momentet påverkas även av fästmaterialet eller
hur maskinen hålls.
5. Att använda maskinen med låg hastighet minskar
åtdragningsmomentet.
UNDERHÅLL
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
batterikassetten borttagen innan inspektion eller
underhåll utförs.
• Använd inte bensin, thinner, alkohol eller liknande.
Missfärgning, deformation eller sprickor kan uppstå
Byte av kolborstar
Fig.11
Byt dem när de är nedslitna till slitagemarkeringen. Håll
kolborstarna rena så att de lätt kan glida in i hållarna.
Båda kolborstarna ska bytas ut samtidigt. Använd endast
identiska kolborstar.
Använd en skruvmejsel för att skruva ur två skruvar och
avlägsna sedan det bakre höljet.
Fig.12
Lyft armdelen på fjädern och placera den i den
nedsänkta delen av huset med en spårskruvmejsel med
smalt skaft eller liknande.
Fig.13
Använd en tång för att ta bort locket till kolborstarna. Ta
ur de utslitna kolborstarna, montera nya och sätt tillbaka
kolborstarnas lock.
Fig.14
Se till att kolborstarnas lock passas in ordentligt i hålen i
hållarna.
Fig.15
Sätt tillbaka höljet och dra åt de två skruvarna ordentligt.
För att upprätthålla produktens SÄKERHET och
TILLFÖRLITLIGHET bör allt underhålls- och
justeringsarbete utföras av ett auktoriserat Makita
servicecenter och med reservdelar från Makita.
VALFRIA TILLBEHÖR
FÖRSIKTIGT!
• Dessa tillbehör och tillsatser rekommenderas för
användning tillsammans med den Makita-maskin
som denna bruksanvisning avser. Om andra
tillbehör eller tillsatser används kan det uppstå risk
för personskador. Använd endast tillbehören eller
tillsatserna för de syften de är avsedda för.
Kontakta ditt lokala Makita servicecenter om du behöver
ytterligare information om dessa tillbehör.
• Skruvbits
• Krok
• Förvaringsväska av plast
• Olika typer av originalbatterier och -laddare från
Makita
• Bitsfäste
OBS!
• Några av tillbehören i listan kan vara inkluderade i
maskinpaketet som standardtillbehör. De kan
variera mellan olika länder.

13
NORSK (originalinstruksjoner)
Oversiktsforklaring
1-1. Batteri
1-2. Knapp
1-3. Rød indikator
2-1. Stjernemerking
3-1. Startbryter
4-1. Lampe
5-1. Revershendel
7-1. Bits
7-2. Mansjett
8-1. Bits
8-2. Bordel
8-3. Mansjett
9-1. Skrue
9-2. Bøyle
9-3. Spor
10-1. Lufteåpninger
10-2. Oljeavkjølingsenhet
11-1. Utskiftingsmerke
12-1. Bakdeksel
12-2. Skruer
13-1. Fjær
13-2. Arm
13-3. Fordypning
14-1. Kullbørstehette
15-1. Hull
15-2. Kullbørstehette
TEKNISKE DATA
Modell BTS130
Maskinskrue M4 - M8
Standardskrue M6 - M10
Kapasitet
Skrue med høy strekkevne M6 - M8
Ubelastet turtall (min-1) 0 - 2 400
Støt per minutt (min-1) 0 - 1 600
Total lengde 183 mm
Nettovekt 1,7 kg
Merkespenning DC 14,4 V
• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Tekniske data og batteri kan variere fra land til land.
• Vekt, med batteri, i henhold til EPTA-prosedyre 01/2003
ENE033-1
Beregnet bruk
Maskinen er beregnet til skruing i tre, metall og plast.
ENG905-1
Støy
Typisk A-vektet lydtrykknivå er bestemt i henhold til
EN60745:
Lydtrykknivå (LpA) : 79 dB(A)
Usikkerhet (K): 3 dB(A)
Støynivået under arbeid kan overskride 80 dB (A).
Bruk hørselvern
ENG900-1
Vibrasjon
Den totale vibrasjonsverdien (triaksial vektorsum)
bestemt i henhold til EN60745:
Arbeidsmåte: Slagstramming av festemidler med
maskinens maksimale kapasitet
Genererte vibrasjoner (ah): 17,5 m/s2
Usikkerhet (K): 2,0 m/s2
ENG901-1
• Den angitte verdien for de genererte vibrasjonene
er blitt målt i samsvar med standardtestmetoden og
kan brukes til å sammenlikne et verktøy med et
annet.
• Den angitte verdien for de genererte vibrasjonene
kan også brukes til en foreløpig vurdering av
eksponeringen.
ADVARSEL:
• De genererte vibrasjonene ved faktisk bruk av
elektroverktøyet kan avvike fra den oppgitte
vibrasjonsverdien, avhengig av hvordan verktøyet
brukes.
• Vær påpasselig med å finne sikkerhetstiltak som
beskytter operatøren, basert på en oppfatning av
risiko under faktiske bruksforhold (på bakgrunn av
alle sider ved brukssyklusen, som når verktøyet slås
av og når det går på tomgang, i tillegg til oppstarten).
ENH101-15
Gjelder bare land i Europa
EF-samsvarserklæring
Som ansvarlig produsent erklærer Makita
Corporation at følgende Makita-maskin(er):
Maskinbetegnelse:
Batteridrevet oljeimpulsskrutrekker
Modellnr./type: BTS130
er serieprodusert og
samsvarer med følgende europeiske direktiver:
2006/42/EC
og er produsert i samsvar med følgende standarder eller
standardiserte dokumenter:
EN60745

14
Den tekniske dokumentasjonen oppbevares hos vår
autoriserte representant i Europa, som er:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Direktør
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Generelle advarsler angående
sikkerhet for elektroverktøy
ADVARSEL Les alle sikkerhetsadvarslene og alle
instruksjonene. Hvis du ikke følger alle advarslene og
instruksjonene som er oppført nedenfor, kan det føre til
elektriske støt, brann og/eller alvorlige helseskader.
Oppbevar alle advarsler og instruksjoner
for senere bruk.
GEB054-1
SIKKERHETSANVISNINGER FOR
BATTERIDREVET
SLAGTREKKER
1. Hold maskinen i det isolerte håndtaket når
festemidlet kan komme i kontakt med skjulte
ledninger under arbeidet. Hvis festemidler får
kontakt med strømførende ledninger, vil uisolerte
metalldeler av maskinen bli strømførende og
kunne gi brukeren elektrisk støt.
2. Forviss deg alltid om at du har godt fotfeste.
Forviss deg om at ingen står under deg når du
jobber høyt over bakken.
3. Hold maskinen godt fast.
4. Bruk hørselsvern.
TA VARE PÅ DISSE
INSTRUKSENE.
ADVARSEL:
IKKE LA hensynet til hva som er ”behagelig” eller
det faktum at du kjenner produktet godt (etter
mange gangers bruk) gjøre deg mindre
oppmerksom på sikkerhetsreglene for bruken av det
aktuelle produktet.
MISBRUK av verktøyet eller mislighold av
sikkerhetsreglene i denne brukerhåndboken kan
resultere i alvorlige helseskader.
ENC007-7
VIKTIGE
SIKKERHETSINSTRUKSJONER
FOR BATTERIET
1. Før du begynner å bruke batteriet, må du lese
alle anvisninger og forsiktighetsregler på (1)
batteriladeren, (2) batteriet og (3) det
produktet batteriet skal brukes i.
2. Ikke ta fra hverandre batteriet.
3. Hvis driftstiden er blitt vesentlig kortere, må
du omgående slutte å bruke maskinen. Hvis
ikke kan resultatet bli overoppheting, mulige
forbrenninger eller til og med en eksplosjon.
4. Hvis du får elektrolytt i øynene, må du skylle
dem med store mengder rennende vann og
oppsøke lege med én gang. Denne typen uhell
kan føre til varig blindhet.
5. Ikke kortslutt batteriet.
(1) Ikke berør batteripolene med ledende
materialer.
(2) Ikke lagre batteriet i samme beholder som
andre metallgjenstander, som for
eksempel spiker, mynter osv.
(3) Ikke la batteriet komme i kontakt med
vann eller regn.
En kortslutning av batteriet kan føre til et kraftig
strømstøt, overoppheting, mulige forbrenninger
og til og med til at batteriet går i stykker.
6. Ikke lagre maskinen og batteriet på steder
hvor temperaturen kan komme opp i eller
overskride 50 ﾟC (122 ﾟF).
7. Ikke sett fyr på batteriet, ikke engang om det
er sterkt skadet eller helt utslitt. Batteriet kan
eksplodere hvis det begynner å brenne.
8. Vær forsiktig så du ikke mister batteriet eller
utsetter det for slag.
9. Ikke bruk batterier som er skadet.
TA VARE PÅ DISSE
INSTRUKSENE.
Tips for å opprettholde maksimal batterilevetid
1. Lad batteriet igjen før det er fullstendig utladet.
Hold alltid opp å bruke maskinen når du
merker at det er lite strøm på batteriet. Sett
batteriet til lading.
2. Et helt oppladet batteri må aldri settes til ny
lading.
Overopplading forkorter batteriets levetid.
3. Lad batteriet ved romtermperatur ved 10 ﾟC -
40 ﾟC (50 ﾟF - 104 ﾟF). Hvis batteriet er
varmt, må det få avkjøle seg før lading.
4. Lad batteriet én gang hver sjette måned hvis
det ikke blir brukt i en lengre periode.

15
FUNKSJONSBESKRIVELSE
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
batteriet tatt ut før du justerer maskinen eller
kontrollerer dens mekaniske funksjoner.
Sette inn eller ta ut batteri
Fig.1
• Slå alltid av verktøyet før du setter inn eller fjerner
batteriet.
• For å ta ut batteriet må du skyve på knappen foran
på batteriet og trekke det ut.
• Når du skal sette inn batteriet, må du plassere
tungen på batteriet på linje med sporet i huset og
skyve batteriet på plass. Batteriet må alltid skyves
helt inn til det går i inngrep med et lite klikk. Hvis du
kan se den røde anviseren på oversiden av
knappen, er det ikke gått skikkelig i lås. Sett
batteriet helt inn, så langt at den røde anviseren
ikke lenger er synlig. Hvis dette ikke gjøres, kan
batteriet falle ut av maskinen og skade deg eller
andre som oppholder seg i nærheten.
• Ikke bruk makt når du setter inn batteriet. Hvis
batteriet ikke glir lett inn, er det fordi det ikke settes
inn på riktig måte.
Beskyttelsessystem for batteri
(litiumionbatteri med stjernemerking)
Fig.2
Litiumionbatterier med stjernemerking er utstyrt med et
beskyttelsessystem. Dette systemet slår automatisk av
strømmen til verktøyet for å forlenge batteriets levetid.
Verktøyet stopper automatisk ved drift hvis det og/eller
batteriet utsettes for en av følgende tilstander:
• Overbelastning:
Verktøyet brukes på en måte som gjør at det
trekker uvanlig mye strøm.
I dette tilfellet, slipp verktøyets startbryter og
stopp arbeidet som forårsaket at verktøyet ble
overbelastet. Dra deretter i startbryteren igjen
for å starte på nytt.
Hvis verktøyet ikke starter, er batteriet
overbelastet. I dette tilfellet, la batteriet kjøle
seg ned før du drar i startbryteren igjen.
• Lav batterispenning:
Gjenværende batterikapasitet er for lav, og
verktøyet vil ikke fungere. I dette tilfellet, fjern
og lad batteriet opp igjen.
Bryterfunksjon
Fig.3
FORSIKTIG:
• Før du setter batteriet inn i maskinen, må du alltid
kontrollere at startbryteren aktiverer maskinen på
riktig måte og går tilbake til "AV"-stilling når den
slippes.
For å starte maskinen må du ganske enkelt trykke på
startbryteren. Hvis du trykker hardere på startbryteren,
økes turtallet på maskinen. Slipp startbryteren for å
stoppe maskinen.
Tenne frontlampen
Fig.4
FORSIKTIG:
• Ikke se inn i lyset eller se direkte på lyskilden.
Trykk inn startbryteren for å tenne lampen. Lampen
fortsetter å lyse så lenge startbryteren holdes inne. Lyset
slukkes automatisk 10 -15 sekunder etter at startbryteren
er sluppet.
MERK:
• Bruk en tørr klut til å tørke støv osv. av lampelinsen.
Vær forsiktig så det ikke blir riper i lampelinsen, da
dette kan redusere lysstyrken.
Reverseringsfunksjon
Fig.5
Dette verktøyet har en reversbryter som kan brukes til å
endre rotasjonsretningen. Trykk inn reversbryteren fra
"A"-siden for å velge rotasjon med klokken, eller fra
"B"-siden for å velge rotasjon mot klokken.
Når reversbryteren er i nøytral stilling, kan ikke
startbryteren trykkes inn.
FORSIKTIG:
• Før arbeidet begynner, må du alltid kontrollere
rotasjonsretningen.
• Bruk reversbryteren bare etter at verktøyet har
stoppet helt. Hvis du endrer rotasjonsretningen før
verktøyet har stoppet, kan det bli ødelagt.
• Når du ikke skal bruke maskinen lenger, må du
alltid sette reversbryteren i nøytral stilling.
Karakteristikk for batteridrevet
oljeimpulsskrutrekker
Makitas batteridrevne oljeimpulsskrutrekker er et
hydraulisk drevet slagverktøy som bruker oljeviskositet til
å produsere slag. Ettersom oljeviskositet endres med
temperaturen, må du være oppmerksom på følgende to
punkter når du bruker verktøyet.
1. Unngå å bruke verktøyet hvis temperaturen er
under -5 grader. Når verktøytemperaturen er
lavere enn dette, kan det forårsake skade på
verktøymotoren på grunn av dårlige impulser.
2. Når verktøyet blir for varmt, kan det ta lengre tid å
skru inn skruer
3. Hvis du bruker verktøyet konstant i mange timer,
kan det overopphetes og forårsake feil eller
brannskader La maskinen avkjøles i mer enn 30
minutter før du bytter batterier under en lang,
kontinuerlig jobb.

16
MONTERING
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
batteriet tatt ut før du utfører noe arbeid på
maskinen.
Montere eller demontere skrutrekkerbor eller
pipebor
Fig.6
Bare bruk bits som har en innsatsdel som vist på figuren.
For verktøy med grunt borehull
A=12mm
B=9mm
Bruk bare denne bortypen. Følg
prosedyren (1).
(Merk) Bordel er ikke nødvendig.
006348
For verktøy med dypt borehull
For å montere denne typen bor, må du
følge prosedyre (1).
For å montere denne type bor, må du
følge prosedyre (2).
(Merk) Bordel er nødvendig for
montering av boret.
A=17mm
B=14mm
A=12mm
B=9mm
011405
1. For å montere bitset, må du dra hylsen i
pilretningen og sette bitset så langt inn i hylsen
som mulig. Frigjør hylsen for å sikre bitset.
Fig.7
2. For å montere boret, må du dra hylsen i
pilretningen og sette bordelen og boret så langt inn
i hylsen som mulig. Bordelen må settes inn i
hylsen med den spisse enden inn. Frigjør hylsen
for å sikre boret.
Fig.8
For å demontere bitset, må du dra hylsen i pilretningen
og dra bitset ut.
MERK:
• Hvis bitset ikke settes langt nok inn i hylsen, går
ikke hylsen tilbake til utgangsposisjon og bitset
sikres ikke. I slike tilfeller må du prøve å sette inn
bitset på nytt i henhold til instruksene over.
Bøyle
Fig.9
Kroken er praktisk for å henge opp verktøyet med for
kortere tid. Den kan monteres på begge sider av
verktøyet.
For å montere kroken, må du sette den inn i sporet på en
av sidene av verktøyhuset og feste den med en skrue. Ta
den av igjen ved å løsne skruen.
BRUK
Fig.10
FORSIKTIG:
• Dekk aldri til lufteåpningene på siden av verktøyet,
da oljeenheten og motoren trenger avkjøling under
drift. Tar du ikke hensyn til dette, kan verktøyet bli
svært varmt eller skades.
Riktig tiltrekkingsmoment kan variere avhengig av
skruens/boltens type og størrelse, materialet i
arbeidsemnet som skal festes osv. Forholdet mellom
tiltrekkingsmoment og tiltrekkingstid vises i figurene.
M10
M8
M6
00,5 1,0
Dreiemoment
Dreietid
Riktig dreiemoment
(S)
30
(306)
20
(204)
10
(102)
N m
(ft lbs)
Standardbolt
006841
Dreiemoment
Dreietid
Riktig dreiemoment
(S)
30
(306)
20
(204)
10
(102)
M8
M6
0 0,5 1,0
N m
(ft lbs)
Strekkfast bolt
006842
Hold verktøyet fast og plasser spissen på
skrutrekkerboret i skruehodet. Beveg verktøyet frem slik
at boret ikke glir av skruen, og slå på verktøyet for å
starte jobben.
MERK:
• Bruk korrekt bits for hodet på skruen/bolten du vil
bruke.
• Når du fester M8-skruer eller mindre, må du
tilpasse trykket på startbryteren forsiktig slik at

17
skruen ikke skades.
• Hold verktøyet rett mot skruen.
• Hvis du strammer skruen lenger enn vist i figurene,
kan skruen eller punktet på skrutrekkerboret
overbelastes, gå over gjengene, skades e.l. Før du
starter jobben, må du alltid gjennomføre en test for
å bestemme riktig tiltrekkingstid for skruen din.
• Tiltrekkingsmomentet varierer avhengig av hvor
varmt verktøyet er.
• Når du skrur treskruer, må du forhåndsbore
prøvehull med mindre diameter enn treskruene for
å gjøre det enklere å skru, og for å unngå sprekker i
arbeidsemnet.
• Diameteren på treskruer som er innenfor
verktøyets kapasitet er ikke alltid lik, og avhenger
av materialtypen som skal skrus. Testskru flere
skruer før du gjennomfører den faktiske jobben.
Tiltrekkingsmomentet påvirkes av et stort antall faktorer,
bl.a. følgende. Etter festing må du alltid sjekke momentet
med en momentnøkkel.
1. Når batteriinnsatsen er nesten helt utladet, vil
spenningen synke og tiltrekkingsmomentet
reduseres.
2. Skrutrekkerbor eller pipebor
Hvis du bruker skrutrekker- eller pipebor av feil
størrelse, reduseres tiltrekkingsmomentet.
3. Skrue
• Selv om momentkoeffisienten og skrueklassen
er den samme, vil riktig tiltrekkingsmoment
variere i henhold til skruens diameter.
• Selv om skruediameteren er den samme, vil
riktig tiltrekkingsmoment variere i henhold til
tiltrekkingskoeffisienten, skrueklassen og
skruens lengde.
4. Måten verktøyet holdes på eller materialet i
skrustilling som skal festes har innflytelse på
momentet.
5. Hvis verktøyet brukes på lav hastighet, reduseres
tiltrekkingsmomentet.
VEDLIKEHOLD
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
batteriet tatt ut før du foretar inspeksjon eller
vedlikehold.
• Aldri bruk gasolin, bensin, tynner alkohol eller
lignende. Det kan føre til misfarging, deformering
eller sprekkdannelse.
Skifte kullbørster
Fig.11
Bytt dem når de er slitt ned til utskiftingsmerket. Hold
kullbørstene rene og fri til å bevege seg i holderne.
Begge kullbørstene må skiftes samtidig. Bruk bare
identiske kullbørster.
Bruk en skrutrekker til å fjerne de to skruene, og ta
deretter av det bakre dekselet.
Fig.12
Løft fjærarmen og bruk en flat skrutrekker med smalt
skaft til å plassere den i sporet i huset.
Fig.13
Bruk en tang til å fjerne hetten fra kullbørstene. Ta ut de
slitte kullbørstene, sett inn nye, og fest kullbørstehetten
igjen i motsatt rekkefølge.
Fig.14
Pass på at kullbørstehetten har kommet ordentlig inn i
hullene i børsteholderne.
Fig.15
Sett på plass det bakre dekselet og stram de to skruene
godt.
For å opprettholde produktets SIKKERHET og
PÅLITELIGHET, må reparasjoner, vedlikehold og
justeringer utføres av Makitas autoriserte servicesentre,
og det må alltid brukes reservedeler fra Makita.
VALGFRITT TILBEHØR
FORSIKTIG:
• Det anbefales at du bruker dette tilbehøret eller
verktøyet sammen med den Makita-maskinen som
er spesifisert i denne håndboken. Bruk av annet
tilbehør eller verktøy kan forårsake helseskader.
Tilbehør og verktøy må kun brukes til det formålet
det er beregnet på.
Ta kontakt med ditt lokale Makita-servicesenter hvis du
trenger mer informasjon om dette tilbehøret.
• Skrutrekkerbits
• Bøyle
• Verktøykoffert av plast
• Ulike typer ekte batterier og ladere fra Makita.
• Bordel
MERK:
• Enkelte elementer i listen kan være inkludert som
standardtilbehør i verktøypakken. Elementene kan
variere fra land til land.

18
SUOMI (alkuperäiset ohjeet)
Yleisselostus
1-1. Akku
1-2. Painike
1-3. Punainen ilmaisin
2-1. Tähtimerkintä
3-1. Liipaisinkytkin
4-1. Lamppu
5-1. Pyörimissuunnan vaihtokytkin
7-1. Kärki
7-2. Holkki
8-1. Kärki
8-2. Teräkappale
8-3. Holkki
9-1. Ruuvi
9-2. Koukku
9-3. Ura
10-1. Ilma-aukot
10-2. Öljy-yksikön jäähdytys
11-1. Rajamerkki
12-1. Takakansi
12-2. Ruuvit
13-1. Jousi
13-2. Varsi
13-3. Syvennetty osa
14-1. Hiiliharjan kupu
15-1. Aukko
15-2. Hiiliharjan kupu
TEKNISET TIEDOT
Malli BTS130
Koneruuvi M4 - M8
Vakiopultti M6 - M10
Teho
Erikoisluja pultti M6 - M8
Tyhjäkäyntinopeus (min-1) 0 - 2 400
Törmäystä minuutissa (min-1) 0 - 1 600
Kokonaispituus 183 mm
Nettopaino 1,7 kg
Nimellisjännite DC 14,4 V
• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman
ennakkoilmoitusta.
• Tekniset ominaisuudet ja akku saattavat vaihdella maakohtaisesti.
• Paino akku mukaan lukien EPTA-Procedure 01/2003 mukaan
ENE033-1
Käyttötarkoitus
Työkalu on tarkoitettu ruuvien kiinnittämiseen puuhun,
metalliin ja muoviin.
ENG905-1
Melutaso
Tyypillinen A-painotettu melutaso määräytyy
EN60745-standardin mukaan:
Äänenpainetaso (LpA): 79 dB(A)
Epätarkkuus (K): 3 dB (A)
Työskentelyn aikana melutaso voi ylittää 80 dB (A).
Käytä kuulosuojaimia
ENG900-1
Tärinä
Värähtelyn kokonaisarvo (kolmiakselivektorin summa)
on määritelty EN60745mukaan:
Työtila : työkalun maksimipotkukapasiteetin
kiinnittimien kiristys
Värähtelynpäästö (ah) : 17,5 m/s2
Epävakaus (K) : 2,0 m/s2
ENG901-1
• Ilmoitettu tärinäpäästöarvo on mitattu
standarditestausmenetelmän mukaisesti, ja sen
avulla voidaan vertailla työkaluja keskenään.
• Ilmoitettua tärinäpäästöarvoa voidaan käyttää
myös altistumisen alustavaan arviointiin.
VAROITUS:
• Työkalun käytön aikana mitattu todellinen
tärinäpäästöarvo voi poiketa ilmoitetusta
tärinäpäästöarvosta työkalun käyttötavan mukaan.
• Selvitä käyttäjän suojaamiseksi tarvittavat
varotoimet todellisissa käyttöolosuhteissa
tapahtuvan arvioidun altistumisen mukaisesti
(ottaen huomioon käyttöjakso kokonaisuudessaan,
myös jaksot, joiden aikana työkalu on
sammutettuna tai käy tyhjäkäynnillä).
ENH101-15
Koskee vain Euroopan maita
VAKUUTUS EC-VASTAAVUUDESTA
Vastuullinen valmistaja Makita Corporation ilmoittaa
vastaavansa siitä, että seuraava(t) Makitan
valmistama(t) kone(et):
Koneen tunnistetiedot:
Akkukäyttöinen öljyimpulssiväännin
Mallinro/Tyyppi: BTS130
ovat sarjavalmisteisia ja
täyttävät seuraavien eurooppalaisten direktiivien
vaatimukset:
2006/42/EC

19
ja että ne on valmistettu seuraavien standardien tai
standardoitujen asiakirjojen mukaisesti:
EN60745
Teknisen dokumentaation ylläpidosta vastaa valtuutettu
Euroopan-edustajamme, jonka yhteystiedot ovat:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Johtaja
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Sähkötyökalujen käyttöä
koskevat varoitukset
VAROITUS Lue kaikki turvallisuusvaroitukset ja
käyttöohjeet. Varoitusten ja ohjeiden noudattamatta
jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai
vakavaan vammautumiseen.
Säilytä varoitukset ja ohjeet tulevaa
käyttöä varten.
GEB054-1
AKKUKÄYTTÖISEN
ISKUVÄÄNTIMEN
TURVALLISUUSOHJEET
1. Pitele sähkötyökalua sen eristetyistä
tartuntapinnoista silloin, kun on mahdollista,
että kiinnitystarvike saattaa osua piilossa
oleviin johtoihin. Kiinnitystarvikkeen osuminen
jännitteiseen johtoon voi siirtää jännitteen työkalun
sähköä johtaviin metalliosiin ja aiheuttaa
käyttäjälle sähköiskun.
2. Varmista aina, että seisot tukevasti.
Jos työskentelet korkealla, varmista, ettei
ketään ole alapuolella.
3. Pidä työkalua tiukasti.
4. Pidä korvasuojaimia.
SÄILYTÄ NÄMÄ OHJEET.
VAROITUS:
ÄLÄ anna työkalun helppokäyttöisyyden tai
toistuvan käytön tuudittaa sinua väärään
turvallisuuden tunteeseen niin, että laiminlyöt
työkalun turvaohjeiden noudattamisen.
VÄÄRINKÄYTTÖ tai tämän käyttöohjeen
turvamääräysten laiminlyönti voi johtaa vakaviin
henkilövahinkoihin.
ENC007-7
AKKUA KOSKEVIA
TÄRKEITÄ TURVAOHJEITA
1. Ennen akun käyttöönottoa tutustu kaikkiin
laturissa (1), akussa (2) ja akkukäyttöisessä
tuotteessa (3) oleviin varoitusteksteihin.
2. Älä pura akkua.
3. Jos akun toiminta-aika lyhenee merkittävästi,
lopeta akun käyttö. Seurauksena voi olla
ylikuumeneminen, palovammoja tai jopa
räjähdys.
4. Jos akkunestettä pääsee silmiin, huuhtele
puhtaalla vedellä ja hakeudu välittömästi
lääkärin hoitoon. Akkuneste voi aiheuttaa
sokeutumisen.
5. Älä oikosulje akkua.
(1) Älä koske akun napoihin millään sähköä
johtavalla materiaalilla.
(2) Vältä akun oikosulkemista äläkä säilytä
akkua yhdessä muiden metalliesineiden,
kuten naulojen, kolikoiden ja niin edelleen
kanssa.
(3) Älä altista akkua vedelle tai sateelle.
Akun oikosulku voi aiheuttaa voimakkaan
sähkövirran, palovammoja ja jopa laitteen
rikkoutumisen.
6. Älä säilytä työkalua ja akkua paikassa, jossa
lämpötila voi nousta 50 ﾟC:een tai sitäkin
korkeammaksi.
7. Älä hävitä akkua polttamalla, vaikka se olisi
pahoin vaurioitunut tai täysin loppuun kulunut.
Avotuli voi saada akun räjähtämään.
8. Varo kolhimasta tai pudottamasta akkua.
9. Älä käytä viallista akkua.
SÄILYTÄ NÄMÄ OHJEET.
Vihjeitä akun käyttöiän pidentämiseksi
1. Lataa akku ennen kuin se ehtii purkautua
kokonaan.
Lopeta työkalun käyttö ja lataa akku aina, kun
huomaat tehon heikkenevän.
2. Älä koskaan lataa täyttä akkua.
Ylilataus lyhentää akun käyttöikää.
3. Lataa akku huoneenlämmössä 10 ﾟC-40 ﾟC.
Anna kuuman akun jäähtyä ennen latausta.
4. Lataa akku kuuden kuukauden välein, jos sitä
ei käytetä pitkään aikaan.

20
TOIMINTOJEN KUVAUS
HUOMIO:
• Varmista aina ennen säätöjä ja tarkastuksia, että
työkalu on sammutettu ja akku irrotettu.
Akun asentaminen tai irrottaminen
Kuva1
• Sammuta työkalu aina ennen akun kiinnittämistä tai
irrottamista.
• Irrota akku painamalla akun etupuolella olevaa
painiketta ja vetämällä akku ulos työkalusta.
• Kiinnitä akku sovittamalla akun kieleke rungon
uraan ja työntämällä akku sitten paikoilleen. Työnnä
akku pohjaan asti niin, että kuulet sen napsahtavan
paikoilleen. Jos painikkeen yläpuolella näkyy
punainen ilmaisin, akku ei ole lukkiutunut täysin
paikoilleen. Työnnä akku pohjaan asti, niin että
ilmaisin ei enää näy. Jos akku ei ole kunnolla
paikallaan, se voi pudota työkalusta ja aiheuttaa
vammoja joko käyttäjälle tai sivullisille.
• Älä käytä voimaa, kun kiinnität akkua paikalleen.
Jos akku ei mene paikalleen helposti, se on
väärässä asennossa.
Akun suojausjärjestelmä (tähtimerkinnällä
merkitty litiumioniakku)
Kuva2
Tähtimerkinnällä merkityssä litiumioniakussa on
suojausjärjestelmä. Tämä järjestelmä pidentää akun
käyttöikää katkaisemalla automaattisesti virran
työkaluun.
Työkalu voi pysähtyä automaattisesti kesken käytön, jos
työkalussa tai akussa ilmenee jokin seuraavista
tilanteista:
• Ylikuormitus:
Työkalua käytetään tavalla, joka saa sen
kuluttamaan epätavallisen paljon virtaa.
Vapauta silloin työkalun liipaisinkytkin, ja
lopeta ylikuormitustilan aiheuttanut käyttö.
Käynnistä sen jälkeen työkalu uudelleen
painamalla liipaisinkytkintä.
Jos työkalu ei käynnisty, akku on
ylikuumentunut. Anna silloin akun jäähtyä,
enne kuin painat liipaisinkytkintä uudelleen.
• Alhainen akun jännite:
Akun varaus ei riitä työkalun käyttämiseen.
Irrota silloin akku ja lataa se.
Kytkimen käyttäminen
Kuva3
HUOMIO:
• Tarkista aina ennen akun kiinnittämistä työkaluun,
että liipaisinkytkin kytkeytyy oikein ja palaa
OFF-asentoon, kun se vapautetaan.
Käynnistä työkalu painamalla liipaisinkytkintä. Mitä
voimakkaammin kytkintä painetaan, sitä nopeammin
kone käy. Laite pysäytetään vapauttamalla liipaisinkytkin.
Etulampun sytyttäminen
Kuva4
HUOMIO:
• Älä katso suoraan lamppuun tai valonlähteeseen.
Lamppu syttyy, kun vedät liipaisinkytkimestä. Lamppu
palaa niin kauan kuin liipaisinkytkin on vedettynä.
Lamppu sammuu automaattisesti 10 -15 sekunnin
kuluttua liipaisinkytkimen vapauttamisesta.
HUOMAUTUS:
• Pyyhi lika pois lampun linssistä kuivalla liinalla. Älä
naarmuta lampun linssiä, ettei valoteho laske.
Pyörimissuunnan vaihtokytkimen toiminta
Kuva5
Työkalussa on pyörimissuunnan vaihtokytkin. Jos haluat
koneen pyörivän myötäpäivään, paina vaihtokytkintä
A-puolelta, ja jos vastapäivään, paina sitä B-puolelta.
Jos pyörimissuunnan vaihtokytkin on keskiasennossa,
liipaisinkytkin lukittuu.
HUOMIO:
• Tarkista aina pyörimissuunta ennen käyttöä.
• Käytä pyörimissuunnan vaihtokytkintä vasta sen
jälkeen, kun kone on lakannut kokonaan
pyörimästä. Pyörimissuunnan vaihto koneen vielä
pyöriessä voi vahingoittaa sitä.
• Aina kun konetta ei käytetä, käännä
pyörimissuunnan vaihtokytkin keskiasentoon.
Akkukäyttöisen öljyimpulssivääntimen
ominaisuudet
Makitan Akkukäyttöinen öljyimpulssiväännin on
hydraulisesti toimiva iskutyökalu, joka käyttää öljyn
notkeutta iskuja kehittääkseen. Koska öljyn notkeus
muuttuu lämpötilan mukaan, ole tietoinen seuraavasta
kahdesta asiasta työkalua käyttäessäsi.
1. Vältä työkalun käyttöä alle -5 asteen lämpötilassa.
Kun työkalun lämpötila menee 0 asteen
alapuolelle, se saattaa aiheuttaa vahinkoa
työkalun moottorille heikosta impulssista johtuen.
2. Työkalun ylikuumentuessa ruuvien asennus
saattaa kestää kauemmin
3. Työkalu voi ylikuumentua aiheuttaen vahinkoa tai
kädessä palovamman, jos käytät sitä jatkuvasti
monen tunnin ajan. Anna työkalun jäähtyä yli 30
minuutin ajan pitkien jatkuvien töiden aikana,
ennenkuin vaihdat akun.
