ENGLISH (Original instructions)
Explanation of general view
1-1. Recessed part in the battery
cartridge cover
1-2. Battery cartridge cover
2-1. Red part
2-2. Button
2-3. Battery cartridge
2-4. Cover
3-1. Switch lever
SPECIFICATIONS
Model BVR340 BVR440 BVR350 BVR450 BVR850
Vibrations per minute (min-1) 12,500 12,500 13,000 13,000 12,500
Vibration amplitude 1.0 mm
Vibration head (diameter x length) 25 mm x 221 mm
Flexible shaft assembly length 800 mm 1,200 mm 800 mm 1,200 mm 2,400 mm
Overall length 1,083 mm 1,483 mm 1,083 mm 1,483 mm 2,683 mm
Net weight 3.1 kg 3.6 kg 3.0 kg 3.5 kg 5.2 kg
Rated voltage D.C. 14.4 V D.C. 18V
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
END003-2
Symbols
The following show the symbols used for the equipment.
Be sure that you understand their meaning before use.
･Do not use the tool in the rain.
･Do not clean the tool with water.
･Only for EU countries
Do not dispose of electric equipment or
battery pack together with household
waste material!
In observance of European Directive
2002/96/EC on waste electric and
electronic equipment, 2006/66/EC on
batteries and accumulators and waste
batteries and accumulators and their
implementation in accordance with
national laws, electric equipment and
battery pack that have reached the end
of their life must be collected separately
and returned to an environmentally
compatible recycling facility.
ENE055-1
Intended use
The tool is intended for removing bubbles from concrete
when casting concrete.
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Model BVR350
Sound pressure level (LpA) : 74 dB(A)
Uncertainty (K) : 3 dB(A)
The noise level under working may exceed 80 dB (A).
Model BVR450, BVR850
Sound pressure level (LpA) : 70 dB(A) or less
Uncertainty (K) : 3 dB(A)
The noise level under working may exceed 80 dB(A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Model BVR350
Work mode : operation without load
Vibration emission (ah) : 3.0 m/s2
Uncertainty (K) : 1.5 m/s2
Model BVR450, BVR850
Work mode : operation without load
Vibration emission (ah) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
Cd
Ni-MH
Li-ion

4
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-15
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Cordless Concrete Vibrator
Model No./ Type: BVR350,BVR450, BVR850
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB082-1
CORDLESS CONCRETE
VIBRATOR SAFETY WARNINGS
1. Always keep your hands and face away from
vibrating head when operating.
2. Switch off the tool immediately if you notice
abnormal noise or something faulty during
operation.
3. Inspect the tool carefully for breakage, cracks
or deformation if you accidentally drop it or
strike it against something.
4. Do not carry the tool with finger on switch.
5. Do not set the tool down and switch it on. The
vibrating head may whip around out of control
and cause an accident.
6. Be careful not to allow water, wet concrete or
the like to get into the tool. Do not let the tool
fall into wet concrete.
7. Insert the vibrating head carefully between
iron/steel frames or reinforcing rods not to
come in contact with them.
8. Do not crush or twist the flexible hose.
9. Do not overly bend the flexible hose.
10.
Use a wet cloth or the like to carefully wipe off
any wet concrete left on the tool after use. Extra
care should be given to thorough cleaning of
the vents, switch area, cover openings, etc.
11. Do not use the tool in the rain. Do not clean
the tool in water.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
ENC007-6
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.

5
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7.
Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
Fig.1
Fig.2
• Always switch off the tool before insertion or
removal of the battery cartridge.
• To remove the battery cartridge, first open the
battery cartridge cover. To open the cover, press its
recessed part and pivot it with the recessed part
depressed. And then withdraw it from the tool while
sliding the button on the front of the cartridge.
• To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can see
the red part on the upper side of the button, it is not
locked completely. Insert it fully until the red part
cannot be seen. If not, it may accidentally fall out of
the tool, causing injury to you or someone around
you.
• Do not use force when inserting the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
Switch action
Fig.3
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch lever actuates
properly and returns to the "OFF" position when
released.
To start the tool, simply pull the switch lever. Release the
switch lever to stop.
Switch lever can be pulled from either top or back side of
the tool.
OPERATION

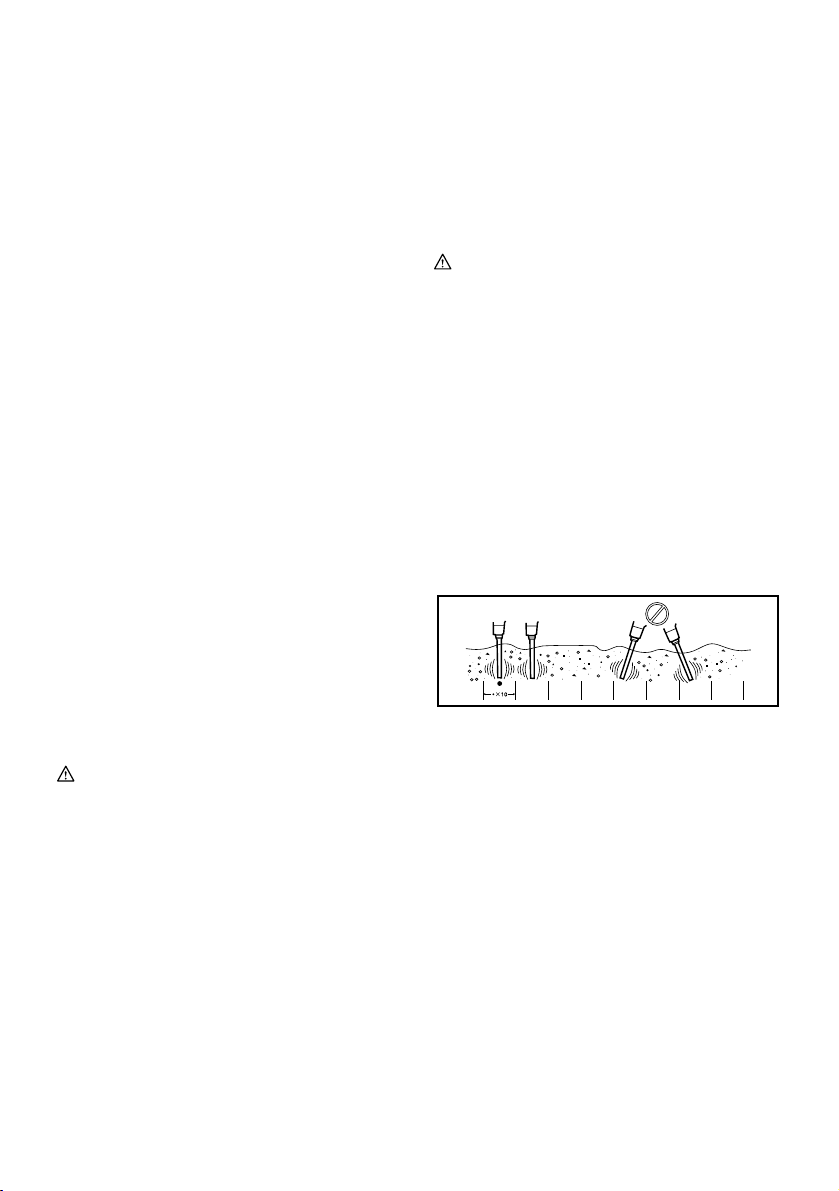

Hold the tool straight when inserting/operating. Use the
tool within the effective vibrations range at equidistant
intervals. The effective air bubble removal range is about
ten times diameter of the vibrating head, or around 250
mm.
Do not use this tool to move concrete within a form. The
mortar will just move away and the coarse aggregate will
remain, causing segregation.

6
001960
Effective leveling and removal of air bubbles
Removal of the air bubbles is complete after you have
worked the tool throughout each effective range, the
concrete stops shrinking, and the mortar has risen evenly
to the surface, giving off a light appearance. Gently
remove the operating tool not to leave holes.
NOTE:
• Vibrating too long in a single place causes concrete
segregation.
• When the coarse aggregates segregates when
placing concrete, shovel out the coarse aggregate
and put it where there is plenty of mortar. Then use
the tool on it. Don't leave coarse aggregate in the
segregated condition.
When concreting a slope site, always pour from the
bottom at the beginning. This way the weight of the
freshly poured concrete and vibration will lead to
effective removal of air bubbles. Conversely, if the
pouring is done first from above, the mortar will separate
and eventually slide to the bottom.
Slope
001961
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Various type of Makita genuine batteries and
chargers

7
SVENSKA (Originalbruksanvisning)
Förklaring till översiktsbilderna
1-1. Försänkt del i batterikassettens
skydd
1-2. Batterikassettskydd
2-1. Röd del
2-2. Knapp
2-3. Batterikassett
2-4. Kåpa
3-1. Avtryckare
SPECIFIKATIONER
Modell BVR340 BVR440 BVR350 BVR450 BVR850
Vibrationer per minut (min-1) 12 500 12 500 13 000 13 000 12 500
Vibrationsamplitud 1,0 mm
Vibratorhuvud (diameter x längd) 25 mm x 221 mm
Längd flexibel axelsats 800 mm 1 200 mm 800 mm 1 200 mm 2 400 mm
Längd 1 083 mm 1 483 mm 1 083 mm 1 483 mm 2 683 mm
Vikt 3,1 kg 3,6 kg 3,0 kg 3,5 kg 5,2 kg
Märkspänning 14,4 V likström 18 V likström
• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Specifikationer och batterikassett kan variera från land till land.
• Vikt med batterikassett i enlighet med EPTA-procedur 01/2003
END003-2
Symboler
Följande visar symbolerna som används för utrustningen.
Se till att du förstår innebörden innan du använder
borrmaskinen.
･Använd inte maskinen i regn.
･Rengör inte maskinen med vatten.
･Gäller endast Europa
Elektrisk utrustning eller batteripaket får
inte kastas i hushållsavfallet!
Enligt direktivet 2002/96/EG som avser
deponering av elektrisk och elektronisk
utrustning, 2006/66/EC om batterier och
ackumulatorer och förbrukade batterier
och ackumulatorer samt tillhörande
föreskrifter i det aktuella landets
lagstiftning, ska uttjänt elektrisk utrustning
och batteripaket sopsorteras och lämnas
till miljöstation för återvinning.
ENE055-1
Användningsområde
Verktyget är avsett för att avlägsna luftbubblor i betong
vid gjutning av betong.
ENG905-1
Buller
Typiska A-vägda bullernivån är mätt enligt EN60745:
Modell BVR350
Ljudtrycksnivå (LpA): 74 dB(A)
Mättolerans (K): 3 dB(A)
Bullernivån vid arbete kan överstiga 80 dB (A).
Modell BVR450, BVR850
Ljudtrycksnivå (LpA) : 70 dB (A) eller lägre
Mättolerans (K): 3 dB(A)
Bullernivån under drift kan överstiga 80 dB(A)
Använd hörselskydd
ENG900-1
Vibration
Vibrationens totalvärde (tre-axlars vektorsumma) mätt
enligtEN60745:
Modell BVR350
Arbetsläge: drift utan belastning
Vibrationsemission (ah) : 3,0 m/s2
Mättolerans (K): 1,5 m/s2
Modell BVR450, BVR850
Arbetsläge: drift utan belastning
Vibrationsemission (ah): 2,5 m/s2eller mindre
Mättolerans (K): 1,5 m/s2
ENG901-1
• Det deklarerade vibrationsemissionsvärdet har
uppmätts i enlighet med standardtestmetoden och
kan användas för jämförandet av en maskin med
en annan.
• Det deklarerade vibrationsemissionsvärdet kan
också användas i preliminär bedömning av
exponering för vibration.
VARNING!
• Viberationsemissionen under faktisk användning
av maskinen kan skilja sig från det deklarerade
emissionsvärdet, beroende på hur maskinen
används.
Cd
Ni-MH
Li-ion

8
• Se till att hitta säkerhetsåtgärder som kan skydda
användaren och som grundar sig på en
uppskattning av exponering i verkligheten (ta med i
beräkningen alla delar av användandet såsom antal
gånger maskinen är avstängd och när den körs på
tomgång samt då startomkopplaren används).
ENH101-15
Gäller endast Europa
EU-konformitetsdeklaration
Vi Makita Corporation som ansvariga tillverkare
deklarerar att följande Makita-maskin(er):
Maskinbeteckning:
Batteridriven betongvibrator
Modellnr./ Typ: BVR350,BVR450, BVR850
är för serieproduktion och
Följer följande EU-direktiv:
2006/42/EC
Och är tillverkade enligt följande standarder eller
standardiseringsdokument:
EN60745
Den tekniska dokumentationen förs av vår auktoriserade
representant i Europa som är:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Direktör
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Allmänna säkerhetsvarningar för
maskin
VARNING Läs igenom alla säkerhetsvarningar
och instruktioner. Underlåtenhet att följa varningar och
instruktioner kan leda till elektrisk stöt, brand och/eller
allvarliga personskador.
Spara alla varningar och instruktioner
för framtida referens.
GEB082-1
SÄKERHETSVARNINGAR FÖR
BATTERIDRIVEN
BETONGVIBRATOR
1. Håll alltid borta huvud och händer från det
vibrerande huvudet under arbete.
2. Stäng omedelbart av verktyget om du lägger
märke till ett onormalt ljud eller något felaktigt
under arbetet.
3. Undersök verktyget noggrant efter brott,
sprickor eller deformation om råkar tappa det
eller slå det mot något.
4. Bär aldrig verktyget med fingret på
avtryckaren.
5. Lägg inte ned verktyget och starta det. Det
vibrerande huvudet kan slå omkring utom
kontroll och orsaka en olycka.
6. Var noga med att inte låta vatten, våt betong
eller liknande komma in i verktyget. Låt inte
verktyget falla ner i våt betong.
7. Sätt försiktigt in det vibrerande huvudet
mellan järn/stålramar eller armeringsjärn så
att det inte vidrör dem.
8. Kläm eller vrid inte den mjuka slangen.
9. Böj inte den mjuka slangen för mycket.
10. Använd en våt trasa efter användning för att
försiktigt torka av våt betong som finns på
verktyget. Rengör ventilerna, området kring
strömbrytaren, öppningar i skydden etc. extra
noggrant.
11. Använd inte verktyget i regn. Rengör inte
verktyget i vatten.
SPARA DESSA ANVISNINGAR.
VARNING!
GLÖM INTE att noggrant följa
säkerhetsanvisningarna för maskinen även efter det
att du har blivit van att använda den. OVARSAM
hantering eller underlåtenhet att följa
säkerhetsanvisningarna i denna bruksanvisning kan
leda till allvarliga personskador.
ENC007-6
VIKTIGA
SÄKERHETSANVISNINGAR
FÖR BATTERIKASSETT
1. Innan batterikassetten används ska alla
instruktioner och varningsmärken på (1)
batteriladdaren, (2) batteriet och (3) produkten
läsas.
2. Montera inte isär batterikassetten.
3. Om driftstiden blivit avsevärt kortare ska
användningen avbrytas omedelbart. Det kan
uppstå överhettning, brännskador och t o m
en explosion.
4. Om du får elektrolyt i ögonen ska de sköljas
med rent vatten och läkare uppsökas
omedelbart. Det finns risk för att synen
förloras.
5. Kortslut inte batterikassetten.
(1) Rör inte vid polerna med något
strömförande material.
(2) Undvik att förvara batterikassetten
tillsammans med andra metallobjekt som t

9
ex spikar, mynt etc.
(3) Skydda batteriet mot vatten och regn.
Ett kortslutet batteri kan orsaka ett stort
strömflöde, överhettning, risk för brännskador
och maskinen kan till och med gå sönder.
6. Förvara inte maskinen och batterikassetten på
platser där temperaturen kan nå eller
överstiga 50 ﾟC (122 ﾟF).
7. Bränn inte upp batterikassetten även om den
är svårt skadad eller helt utsliten.
Batterikassetten kan explodera i öppen eld.
8. Var försiktig så att du inte råkar tappa batteriet
och utsätt det inte för stötar.
9. Använd inte ett skadat batteri.
SPARA DESSA ANVISNINGAR.
Tips för att uppnå batteriets maximala
livslängd
1. Ladda batterikassetten innan den är helt
urladdad.
Sluta att använda maskinen och ladda
batterikassetten när du märker att kraften
avtar.
2. Ladda aldrig en fulladdad batterikassett.
Överladdning förkortar batteriets livslängd.
3. Ladda batterikassetten vid rumstemperaturer
mellan 10 ﾟC och 40 ﾟC (50 ﾟF - 104 ﾟF). Låt en
varm batterikassett svalna innan den laddas.
FUNKTIONSBESKRIVNING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
batterikassetten borttagen innan du justerar eller
kontrollerar maskinens funktioner.
Montera eller demontera batterikassetten
Fig.1
Fig.2
• Stäng alltid av maskinen innan du sätter i eller tar ur
batterikassetten.
• Öppna först batterikåpan för att ta bort
batterikassetten. Kåpan öppnas genom att trycka in
dess försänkta del och samtidigt vrid kåpan. Ta
sedan ut batterikassetten ur maskinen samtidigt
som du skjuter knappen på kassettens framsida.
• För att montera batterikassetten riktar du in tungan
mot spåret i höljet och trycker sedan
batterikassetten på plats. Tryck alltid in den hela
vägen tills den låser fast med ett klick. Om du kan
se den röda delen på knappens ovansida är den
inte riktigt låst. Skjut in den helt tills den röda delen
inte längre syns. I annat fall kan batterikassetten
lossna oväntat från maskinen och skada dig eller
någon annan.
• Ta inte i för hårt när du sätter fast batterikassetten.
Om kassetten inte lätt glider på plats är den
felinsatt.
Avtryckarens funktion
Fig.3
FÖRSIKTIGT!
• Kontrollera innan du sätter i batterikassetten i
maskinen att avtryckaren fungerar och går tillbaka
till "OFF"-läget när du släpper den.
Starta maskinen genom att tryck in avtryckaren. Släpp
avtryckaren för att stoppa maskinen.
Avtryckaren kan tryckas in antingen ovanifrån eller
bakifrån på maskinen.
ANVÄNDNING
Håll maskinen rakt när den sätts ner/är i funktion. Använd
maskinen inom det effektiva vibrationsområdet med
samma avståndsintervaller. Det effektiva området för
borttagning av luftbubblor är cirka tio gånger diametern
på vibratorns huvud eller cirka 250 mm.
Använd inte denna maskin för att flytta betong i en form.
Murbruket kommer bara att röra sig bort och den grova
massan kommer att bli kvar och orsaka segregation.
001960
Effektiv utjämning och borttagning av
luftbubblor
Borttagningen av luftbubblor är klart när du effektivt har
arbetat dig igenom hela området med maskinen.
Betongen slutar att dra ihop sig och murbruket har
kommit upp jämt fördelat till ytan och framträder lätt. Ta
försiktigt bort den arbetande maskinen så att inga hål
uppstår.
OBS!
• Att vibrera för länge på ett ställe kan medföra att
betongen segregerar.
• Om den grova massan segregerar när betongen
läggs, kan du skyffla ut den och lägga den där det
finns gott om murbruk. Använd sedan maskinen på
den igen. Lämna inte den grova massan i
segregerat tillstånd.
Vid betongläggning på en sluttande sida, skall betongen
alltid hällas i längst ner i början. På detta sätt kommer
vikten av den nyligen ihällda betongen och vibrationerna
att leda till effektiv borttagning av luftbubblor. Omvänt,
om betongen först hälls i högst upp på den sluttande
sidan, kommer murbruket att separera och eventuellt
sjunka till botten.

10
Lutning
001961
UNDERHÅLL
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
batterikassetten borttagen innan inspektion eller
underhåll utförs.
• Använd inte bensin, thinner, alkohol eller liknande.
Missfärgning, deformation eller sprickor kan uppstå
För att upprätthålla produktens SÄKERHET och
TILLFÖRLITLIGHET bör allt underhålls- och
justeringsarbete utföras av ett auktoriserat Makita
servicecenter och med reservdelar från Makita.
TILLBEHÖR
FÖRSIKTIGT!
• Dessa tillbehör och tillsatser rekommenderas för
användning tillsammans med den Makita-maskin
som denna bruksanvisning avser. Om andra
tillbehör eller tillsatser används kan det uppstå risk
för personskador. Använd endast tillbehören eller
tillsatserna för de syften de är avsedda för.
Kontakta ditt lokala Makita servicecenter om du behöver
ytterligare information om dessa tillbehör.
• Olika typer av originalbatterier och -laddare från
Makita

11
NORSK (originalinstruksjoner)
Oversiktsforklaring
1-1. Fordypning i batteriinnsatsdekslet
1-2. Batteriinnsatsdeksel
2-1. Rød del
2-2. Knapp
2-3. Batteri
2-4. Deksel
3-1. Av/på-bryter
TEKNISKE DATA
Modell BVR340 BVR440 BVR350 BVR450 BVR850
Vibrasjoner per minutt (min-1) 12 500 12 500 13 000 13 000 12 500
Vibrasjonsamplitude 1,0 mm
Vibrasjonshode (diameter x lengde) 25 mm x 221 mm
Fleksibel lengde på spindelenheten 800 mm 1 200 mm 800 mm 1 200 mm 2 400 mm
Total lengde 1 083 mm 1 483 mm 1 083 mm 1 483 mm 2 683 mm
Nettovekt 3,1 kg 3,6 kg 3,0 kg 3,5 kg 5,2 kg
Merkespenning DC 14,4 V DC 18 V
• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Tekniske data og batteri kan variere fra land til land.
• Vekt, med batteri, i henhold til EPTA-prosedyre 01/2003
END003-2
Symboler
Nedenfor ser du symbolene som brukes for dette utstyret.
Forviss deg om at du forstår hva de betyr, før du
begynner å bruke maskinen.
･Ikke bruk maskinen i regn.
･Ikke rengjør maskinen med vann.
･Bare for EU-land
Kast aldri elektroutstyr eller
batteripakker i husholdningsavfallet!
I henhold til EU-direktiv 2002/96/EF om
kasserte elektriske og elektroniske
produkter, 2006/66/EC om batterier og
akkumulatorer og kasserte batterier og
akkumulatorer og deres implementasjon
i henhold til nasjonal lovgivning, må
elektroutstyr og batterier som ikke
lenger skal brukes, samles separat og
returneres til et miljøvennlig
gjenvinningsanlegg.
ENE055-1
Beregnet bruk
Denne maskinen er laget for å fjerne bobler fra betong
når man støper betongen.
ENG905-1
Støy
Typisk A-vektet lydtrykknivå er bestemt i henhold til
EN60745:
Modell BVR350
Lydtrykknivå (LpA) : 74 dB(A)
Usikkerhet (K): 3 dB(A)
Støynivået under arbeid kan overskride 80 dB (A).
Modell BVR450, BVR850
Lydtrykksnivå (LpA) : 70 dB(A) eller mindre
Usikkerhet (K): 3 dB(A)
Støynivået under arbeid kan overskride 80 dB(A)
Bruk hørselvern
ENG900-1
Vibrasjon
Den totale vibrasjonsverdien (triaksial vektorsum)
bestemt i henhold til EN60745:
Modell BVR350
Arbeidsmåte: Drift uten belastning
Genererte vibrasjoner (ah): 3,0 m/s2
Usikkerhet (K): 1,5 m/s2
Modell BVR450, BVR850
Arbeidsmåte: Drift uten belastning
Genererte vibrasjoner (ah): 2,5 m/s2eller mindre
Usikkerhet (K): 1,5 m/s2
ENG901-1
• Den angitte verdien for de genererte vibrasjonene
er blitt målt i samsvar med standardtestmetoden og
kan brukes til å sammenlikne et verktøy med et
annet.
• Den angitte verdien for de genererte vibrasjonene
kan også brukes til en foreløpig vurdering av
eksponeringen.
Cd
Ni-MH
Li-ion

12
ADVARSEL:
• De genererte vibrasjonene ved faktisk bruk av
elektroverktøyet kan avvike fra den oppgitte
vibrasjonsverdien, avhengig av hvordan verktøyet
brukes.
• Vær påpasselig med å finne sikkerhetstiltak som
beskytter operatøren, basert på en oppfatning av
risiko under faktiske bruksforhold (på bakgrunn av
alle sider ved brukssyklusen, som når verktøyet slås
av og når det går på tomgang, i tillegg til oppstarten).
ENH101-15
Gjelder bare land i Europa
EF-samsvarserklæring
Som ansvarlig produsent erklærer Makita
Corporation at følgende Makita-maskin(er):
Maskinbetegnelse:
Batteridrevet betongvibrator
Modellnr./type: BVR350,BVR450, BVR850
er serieprodusert og
samsvarer med følgende europeiske direktiver:
2006/42/EC
og er produsert i samsvar med følgende standarder eller
standardiserte dokumenter:
EN60745
Den tekniske dokumentasjonen oppbevares hos vår
autoriserte representant i Europa, som er:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Direktør
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Generelle advarsler angående
sikkerhet for elektroverktøy
ADVARSEL Les alle sikkerhetsadvarslene og alle
instruksjonene. Hvis du ikke følger alle advarslene og
instruksjonene som er oppført nedenfor, kan det føre til
elektriske støt, brann og/eller alvorlige helseskader.
Oppbevar alle advarsler og instruksjoner
for senere bruk.
GEB082-1
SIKKERHETSADVARSLER FOR
TRÅDLØS BETONGVIBRATOR
1. Hold alltid hender og ansikt bort fra det
vibrerende hodet ved bruk.
2. Hvis du merker uvanlig lyd eller at noe er galt
med verktøyet, må du omgående slå av
maskinen.
3. Inspiser maskinen forsiktig for brudd,
sprekker eller misdannelser hvis du mister
den ved et uhell eller slår den mot noe.
4. Ikke bær maskinen med en finger eller etter
bryteren.
5. Ikke sett maskinen ned og slå den på. Det
vibrerende hodet kan slå om seg ukontrollert
og føre til en ulykke.
6. Pass på at ikke vann, våt sement eller
lignende kommer inn i maskinen. Ikke la
maskinen falle i våt sement.
7. Sett inn det vibrerende hodet forsiktig mellom
jern/stålrammer og forsterkningsstang uten at
det kommer i kontakt med dem.
8. Ikke press eller vri på den tøyelige slangen.
9. Ikke bøy for mye på den tøyelige slangen.
10. Bruk en våt klut eller lignende til å tørke
eventuell våt sement forsiktig av maskinen
etter bruk. Man bør være nøye med å rengjøre
ventiler, bryterområdet, lokkåpninger, osv.
skikkelig.
11. Ikke bruk maskinen i regn. Ikke bruk vann til å
rengjøre maskinen.
TA VARE PÅ DISSE
INSTRUKSENE.
ADVARSEL:
Selv om du har brukt produktet mye og føler deg
fortrolig med det, er det likevel svært viktig at du
følger nøye de retningslinjene for sikkerhet som er
utarbeidet for dette produktet. MISBRUK av
verktøyet eller mislighold av sikkerhetsreglene i
denne brukerhåndboken kan resultere i alvorlige
helseskader.
ENC007-6
VIKTIGE
SIKKERHETSINSTRUKSJONER
FOR BATTERIET
1. Før du begynner å bruke batteriet, må du lese
alle anvisninger og forsiktighetsregler på (1)
batteriladeren, (2) batteriet og (3) det
produktet batteriet skal brukes i.
2. Ikke ta fra hverandre batteriet.
3. Hvis driftstiden er blitt vesentlig kortere, må
du omgående slutte å bruke maskinen. Hvis

13
ikke kan resultatet bli overoppheting, mulige
forbrenninger eller til og med en eksplosjon.
4. Hvis du får elektrolytt i øynene, må du skylle
dem med store mengder rennende vann og
oppsøke lege med én gang. Denne typen uhell
kan føre til varig blindhet.
5. Ikke kortslutt batteriet.
(1) Ikke berør batteripolene med ledende
materialer.
(2) Ikke lagre batteriet i samme beholder som
andre metallgjenstander, som for
eksempel spiker, mynter osv.
(3) Ikke la batteriet komme i kontakt med
vann eller regn.
En kortslutning av batteriet kan føre til et kraftig
strømstøt, overoppheting, mulige forbrenninger
og til og med til at batteriet går i stykker.
6. Ikke lagre maskinen og batteriet på steder
hvor temperaturen kan komme opp i eller
overskride 50 ﾟC (122 ﾟF).
7. Ikke sett fyr på batteriet, ikke engang om det
er sterkt skadet eller helt utslitt. Batteriet kan
eksplodere hvis det begynner å brenne.
8. Vær forsiktig så du ikke mister batteriet eller
utsetter det for slag.
9. Ikke bruk batterier som er skadet.
TA VARE PÅ DISSE
INSTRUKSENE.
Tips for å opprettholde maksimal batterilevetid
1. Lad batteriet igjen før det er fullstendig utladet.
Hold alltid opp å bruke maskinen når du
merker at det er lite strøm på batteriet. Sett
batteriet til lading.
2. Et helt oppladet batteri må aldri settes til ny
lading.
Overopplading forkorter batteriets levetid.
3. Lad batteriet ved romtermperatur ved 10 ﾟC -
40 ﾟC (50 ﾟF - 104 ﾟF). Hvis batteriet er
varmt, må det få avkjøle seg før lading.
FUNKSJONSBESKRIVELSE
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
batteriet tatt ut før du justerer maskinen eller
kontrollerer dens mekaniske funksjoner.
Sette inn eller ta ut batteri
Fig.1
Fig.2
• Verktøyet må alltid slås av før du setter inn eller tar
ut batteriet.
• Du må åpne dekslet før du tar ut batteriinnsatsen.
For å åpne dekslet, trykker du på fordypningen og
dreier det mens fordypningen er trykket. Deretter
drar du det av verktøyet mens du skyver knappen
foran på innsatsen.
• Når du skal sette inn batteriet, må du plassere
tungen på batteriet på linje med sporet i huset og
skyve batteriet på plass. Batteriet må alltid skyves
helt inn til det går i grep med et lite klikk. Hvis du
kan se den røde delen på oversiden av knappen, er
det ikke gått skikkelig i lås. Sett batteriet helt inn, så
langt at den røde delen ikke lenger er synlig. Hvis
dette ikke gjøres, kan batteriet komme til å falle ut
av verktøyet og skade deg eller andre som
oppholder seg i nærheten.
• Ikke bruk makt når du setter inn batteriet. Hvis
batteriet ikke glir lett inn, er det fordi det ikke settes
inn på riktig måte.
Bryterfunksjon
Fig.3
FORSIKTIG:
• Før du setter batteriinnsatsen inn i maskinen, må
du alltid kontrollere at bryterspaken aktiverer
maskinen på riktig måte og går tilbake til
"OFF"-stilling når den slippes.
Trykk på bryterspaken for å starte maskinen. Slipp
bryterspaken for å stoppe maskinen.
Bryterspaken kan dras fra enten toppen eller baksiden av
verktøyet.
BRUK
Hold verktøyet rett når du setter det inn/bruker det. Bruk
verktøyet innenfor det effektive vibrasjonsområdet i
regelmessige intervaller. Effektivt forflyttingsområde for
luftbobler er omtrent ti ganger diameteren på
vibrasjonshodet, eller ca. 250 mm.
Ikke bruk dette verktøyet til å flytte betong i en form.
Morteren vil bare flytte seg unna, og pukken blir igjen og
forårsaker segregasjon.

14
001960
Effektiv planering og fjerning av luftbobler
Fjerningen av lufbobler er ferdig når du har brukt
maskinen på alle effektive områder, betongen slutter å
krympe og morteren er hevet jevnt til overflaten og ser lett
ut. Fjern driftsverktøyet forsiktig for å unngå å lage hull.
MERK:
• For lang vibrasjon på et sted gjør at betongen
skiller seg.
• Hvis pukken segregeres når det påføres betong,
må du skuffe ut pukken og putte den der hvor det er
nok mørtel. Bruk så maskinen på det. Ikke la det
være igjen segregert pukk.
Når du støper en helling, må du alltid helle fra bunnen i
begynnelsen. På denne måten vil vekten av frisk sement
og vibrasjon føre til effektiv fjerning av luftbobler. I
motsatt fall, hvis du heller ovenfra først, vil mørtelen skille
seg og til slutt gli mot bunnen.
Helling
001961
VEDLIKEHOLD
FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og
batteriet tatt ut før du foretar inspeksjon eller
vedlikehold.
• Aldri bruk gasolin, bensin, tynner alkohol eller
lignende. Det kan føre til misfarging, deformering
eller sprekkdannelse.
For å opprettholde produktets SIKKERHET og
PÅLITELIGHET, må reparasjoner, vedlikehold og
justeringer utføres av Makitas autoriserte servicesentre,
og det må alltid brukes reservedeler fra Makita.
TILBEHØR
FORSIKTIG:
• Det anbefales at du bruker dette tilbehøret eller
verktøyet sammen med den Makita-maskinen som
er spesifisert i denne håndboken. Bruk av annet
tilbehør eller verktøy kan forårsake helseskader.
Tilbehør og verktøy må kun brukes til det formålet
det er beregnet på.
Ta kontakt med ditt lokale Makita-servicesenter hvis du
trenger mer informasjon om dette tilbehøret.
• Ulike typer ekte batterier og ladere fra Makita.

15
SUOMI (alkuperäiset ohjeet)
Yleisselostus
1-1. Akun kannen syvennetty osa
1-2. Akun kansi
2-1. Punainen osa
2-2. Painike
2-3. Akku
2-4. Suojus
3-1. Kytkinvipu
TEKNISET TIEDOT
Malli BVR340 BVR440 BVR350 BVR450 BVR850
Värähdystä minuutissa (min-1) 12 500 12 500 13 000 13 000 12 500
Värähdyslaajuus 1,0 mm
Värähdyskärki (halkaisija x pituus) 25 mm x 221 mm
Taipuisan akselilaitteen pituus 800 mm 1 200 mm 800 mm 1 200 mm 2 400 mm
Kokonaispituus 1 083 mm 1 483 mm 1 083 mm 1 483 mm 2 683 mm
Nettopaino 3,1 kg 3,6 kg 3,0 kg 3,5 kg 5,2 kg
Nimellisjännite DC 14,4 V DC 18 V
• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman
ennakkoilmoitusta.
• Tekniset ominaisuudet ja akku saattavat vaihdella maakohtaisesti.
• Paino akku mukaan lukien EPTA-Procedure 01/2003 mukaan
END003-2
Symbolit
Laitteessa on käytetty seuraavia symboleja. Opettele
näiden merkitys, ennen kuin käytät konetta.
･Älä käytä työkalua sateessa.
･Älä puhdista työkalua vedellä.
･Vain EU-maat
Älä hävitä sähkölaitteita tavallisen
kotitalousjätteen mukana!
Sähkö- ja elektroniikkalaiteromua
koskevan EU-direktiivin 2002/96/EY ja
paristoja ja akkuja sekä käytettyjä
paristoja ja akkuja koskevan direktiivin
2006/66/EY ja näiden maakohtaisten
sovellusten mukaisesti käytetyt
sähkölaitteet ja akut on toimitettava
ongelmajätteen keräyspisteeseen ja
ohjattava ympäristöystävälliseen
kierrätykseen.
ENE055-1
Käyttötarkoitus
Työkalu on tarkoitettu poistamaan kuplia betonista valun
aikana.
ENG905-1
Melutaso
Tyypillinen A-painotettu melutaso määräytyy
EN60745-standardin mukaan:
Malli BVR350
Äänenpainetaso (LpA): 74 dB(A)
Epätarkkuus (K): 3 dB (A)
Työskentelyn aikana melutaso voi ylittää 80 dB (A).
Malli BVR450, BVR850
Äänipaineen taso (LpA) : 70 dB(A) tai vähemmän
Epätarkkuus (K): 3 dB (A)
Työskentelyn aikana melutaso voi ylittää 80 dB (A)
Käytä kuulosuojaimia
ENG900-1
Tärinä
Värähtelyn kokonaisarvo (kolmiakselivektorin summa)
on määritelty EN60745mukaan:
Malli BVR350
Työtila: käyttö ilman kuormitusta
Värähtelynpäästö (ah) : 3,0 m/s2
Epävakaus (K) : 1,5 m/s2
Malli BVR450, BVR850
Työtila: käyttö ilman kuormitusta
Tärinäpäästö (ah): enintään 2,5 m/s2
Virhemarginaali (K) : 1,5 m/s2
ENG901-1
• Ilmoitettu tärinäpäästöarvo on mitattu
standarditestausmenetelmän mukaisesti, ja sen
avulla voidaan vertailla työkaluja keskenään.
• Ilmoitettua tärinäpäästöarvoa voidaan käyttää
myös altistumisen alustavaan arviointiin.
Cd
Ni-MH
Li-ion

16
VAROITUS:
• Työkalun käytön aikana mitattu todellinen
tärinäpäästöarvo voi poiketa ilmoitetusta
tärinäpäästöarvosta työkalun käyttötavan mukaan.
• Selvitä käyttäjän suojaamiseksi tarvittavat
varotoimet todellisissa käyttöolosuhteissa
tapahtuvan arvioidun altistumisen mukaisesti
(ottaen huomioon käyttöjakso kokonaisuudessaan,
myös jaksot, joiden aikana työkalu on
sammutettuna tai käy tyhjäkäynnillä).
ENH101-15
Koskee vain Euroopan maita
VAKUUTUS EC-VASTAAVUUDESTA
Vastuullinen valmistaja Makita Corporation ilmoittaa
vastaavansa siitä, että seuraava(t) Makitan
valmistama(t) kone(et):
Koneen tunnistetiedot:
Akkukäyttöinen betonitärytin
Mallinro/Tyyppi: BVR350,BVR450, BVR850
ovat sarjavalmisteisia ja
täyttävät seuraavien eurooppalaisten direktiivien
vaatimukset:
2006/42/EC
ja että ne on valmistettu seuraavien standardien tai
standardoitujen asiakirjojen mukaisesti:
EN60745
Teknisen dokumentaation ylläpidosta vastaa valtuutettu
Euroopan-edustajamme, jonka yhteystiedot ovat:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Johtaja
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Sähkötyökalujen käyttöä
koskevat varoitukset
VAROITUS Lue kaikki turvallisuusvaroitukset ja
käyttöohjeet. Varoitusten ja ohjeiden noudattamatta
jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai
vakavaan vammautumiseen.
Säilytä varoitukset ja ohjeet tulevaa
käyttöä varten.
GEB082-1
AKKUKÄYTTÖISEN
BETONITÄRYTTIMEN
TURVALLISUUSOHJEET
1. Pidä aina kädet ja kasvot poissa tärisevän
pään läheisyydestä käytön aikana.
2. Sammuta työkalu välittömästi, jos huomaat
epänormaalin äänen tai muitä häiriöitä käytön
aikana.
3. Tarkista huolellisesti, ettei työkalussa ole
murtumia, halkeamia tai epämuodostumia, jos
vahingossa pudotat sen tai lyöt sen jotakin
vasten.
4. Älä kanna työkalua sormi kytkimellä.
5. Älä laita työkalua alas ja sitten käynnistä sitä.
Tärisevä pää voi tulla mahdottomaksi ohjata ja
aiheuttaa onnettomuuden.
6. Ole varovainen, äläkä anna veden, märän
betonin tai vastaavan päästä kosketukseen
työkalun kanssa. Älä anna työkalun pudota
märälle betonille.
7. Työnnä tärisevä pää huolellisesti
rauta/teräskehikon tai vahvistavien tankojen
väliin niin, ettei se kosketa niitä.
8. Älä murra tai taita joustavaa letkua.
9. Älä taivuta liikaa joustavaa letkua.
10. Käytä kosteaa riepua tai vastaavaa ja pyyhi
varovasti pois märkä betoni, joka on jäänyt
työkaluun käytön jälkeen. Erityistä huomiota
tulee kiinnittää tuuletusaukkojen, kytkimen
ympäristön, kannen aukkojen jne. alueiden
puhdistukseen.
11. Älä käytä työkalua sateessa. Älä puhdista
työkalua vedessä.
SÄILYTÄ NÄMÄ OHJEET.
VAROITUS:
ÄLÄ anna työkalun helppokäyttöisyyden tai
toistuvan käytön tuudittaa sinua väärään
turvallisuuden tunteeseen niin, että laiminlyöt
työkalun turvaohjeiden noudattamisen.
VÄÄRINKÄYTTÖ tai tämän käyttöohjeen
turvamääräysten laiminlyönti voi johtaa vakaviin
henkilövahinkoihin.
ENC007-6
AKKUA KOSKEVIA
TÄRKEITÄ TURVAOHJEITA
1. Ennen akun käyttöönottoa tutustu kaikkiin
laturissa (1), akussa (2) ja akkukäyttöisessä
tuotteessa (3) oleviin varoitusteksteihin.
2. Älä pura akkua.
3. Jos akun toiminta-aika lyhenee merkittävästi,
lopeta akun käyttö. Seurauksena voi olla

17
ylikuumeneminen, palovammoja tai jopa
räjähdys.
4. Jos akkunestettä pääsee silmiin, huuhtele
puhtaalla vedellä ja hakeudu välittömästi
lääkärin hoitoon. Akkuneste voi aiheuttaa
sokeutumisen.
5. Älä oikosulje akkua.
(1) Älä koske akun napoihin millään sähköä
johtavalla materiaalilla.
(2) Vältä akun oikosulkemista äläkä säilytä
akkua yhdessä muiden metalliesineiden,
kuten naulojen, kolikoiden ja niin edelleen
kanssa.
(3) Älä altista akkua vedelle tai sateelle.
Akun oikosulku voi aiheuttaa voimakkaan
sähkövirran, palovammoja ja jopa laitteen
rikkoutumisen.
6. Älä säilytä työkalua ja akkua paikassa, jossa
lämpötila voi nousta 50 ﾟC:een tai sitäkin
korkeammaksi.
7. Älä hävitä akkua polttamalla, vaikka se olisi
pahoin vaurioitunut tai täysin loppuun kulunut.
Avotuli voi saada akun räjähtämään.
8. Varo kolhimasta tai pudottamasta akkua.
9. Älä käytä viallista akkua.
SÄILYTÄ NÄMÄ OHJEET.
Vihjeitä akun käyttöiän pidentämiseksi
1. Lataa akku ennen kuin se ehtii purkautua
kokonaan.
Lopeta työkalun käyttö ja lataa akku aina, kun
huomaat tehon heikkenevän.
2. Älä koskaan lataa täyttä akkua.
Ylilataus lyhentää akun käyttöikää.
3. Lataa akku huoneenlämmössä 10 ﾟC-40 ﾟC.
Anna kuuman akun jäähtyä ennen latausta.
TOIMINTOJEN KUVAUS
HUOMIO:
• Varmista aina ennen säätöjä ja tarkastuksia, että
työkalu on sammutettu ja akku irrotettu.
Akun asentaminen tai irrottaminen
Kuva1
Kuva2
• Katkaise työkalusta aina virta ennen akun
kiinnitystä tai irrotusta.
• Akun poistamiseksi avaa ensin akun kansi. Kannen
avaat painamalla sen syvennettyä osaa ja
kääntämällä sitä samalla syvennettyä osaa sisään
painaen. Ota se sitten ulos työkalusta samalla
liu'uttamalla akun etupuolella olevaa nappia.
• Akku kiinnitetään sovittamalla akun kieleke kotelon
uraan ja työntämällä se sitten paikoilleen. Työnnä
akku aina pohjaan asti niin, että kuulet sen
napsahtavan paikoilleen. Jos painikkeen
yläpuolella näkyy yhtään punaista, akku ei ole
lukkiutunut täysin paikoilleen. Työnnä se pohjaan
asti, niin että punaista ei enää näy. Jos akku ei ole
kunnolla paikallaan, se voi pudota työkalusta ja
aiheuttaa vammoja joko sinulle tai sivullisille.
• Älä käytä voimaa, kun kiinnität akkua paikalleen.
Jos akku ei mene paikalleen helposti, se on
väärässä asennossa.
Kytkimen käyttäminen
Kuva3
HUOMIO:
• Tarkista aina ennen akun kiinnittämistä työkaluun,
että kytkinvipu kytkeytyy oikein ja palaa
OFF-asentoon, kun se vapautetaan.
Käynnistä työkalu vetämällä kytkinvipua. Sammuta kone
vapauttamalla kytkinvipu.
Kytkinvipua voidaan vetää työkalun joko etu- tai
takapuolelta.
TYÖSKENTELY
Pidä työkalua suorassa kiinnityksen/toiminnan aikana.
Käytä työkalua tehokkaan tärytinkantaman puitteissa
yhtä etäällä olevin aikavälein. Ilmakuplan tehokas
poistokantama on noin kymmenkertainen tärytinkärjen
halkaisijasta, tai noin 250 mm.
Älä käytä tätä työkalua betonimuodon liikuttamiseen.
Mortteli siirtyy pois ja karhea kasautuma jää jäljelle, joka
aiheuttaa segregaatiota.
001960
Ilmakuplien tehokas tasoittaminen ja poisto
Ilmakuplien poisto on valmis, kun olet käyttänyt työkalua
jokaisen tehokantaman kautta, betoni lopettaa
kutistumisen ja mortteli on noussut tasaisesti pinnalle
antaen kevyen olemuksen. Poista työkalu hellävaroen,
jottet jättäisi reikiä.
HUOMAUTUS:
• Jos tärytät liian pitkään yhdessä paikassa, se
aiheuttaa betonin segregaation.
• Kun karhea kasautuma segregoituu betoniin
sijoittaessa, lapioi karhea kasautuma ulos ja sijoita
se sellaiseen paikkaan, jossa on runsaasti morttelia.
Käytä sitten työkalua siihen. Älä jätä karheaa
kasautumaa segregoidussa olotilassaan.
Kun valutat betonia kallistuvalla paikalla, kaada aina
alussa pohjasta. Näin juuri kaadetun betonin paino ja
tärinä johtavat ilmakuplien tehokkaaseen poistumiseen.
Päinvastaisessa tilanteessa, jos kaataminen tapahtuu
ensin ylhäältä, mortteli irtautuu ja liukuu viimein pohjaan.

18
Pudotus
001961
KUNNOSSAPITO
HUOMIO:
• Varmista aina ennen tarkastusta tai huoltoa, että
työkalu on sammutettu ja akku irrotettu.
• Älä koskaan käytä bensiiniä, ohentimia, alkoholia
tai tms. aineita. Muutoin pinta voi halkeilla tai sen
värit ja muoto voivat muuttua.
Koneen TURVALLISUUDEN ja LUOTETTAVUUDEN
säilyttämiseksi korjaukset sekä muu huoltotoimet ja
säädöt on jätettävä Makitan valtuuttaman huollon
tehtäväksi käyttäen aina Makitan alkuperäisiä varaosia.
LISÄVARUSTEET
HUOMIO:
• Näitä lisävarusteita ja -laitteita suositellaan
käytettäväksi tässä ohjekirjassa mainitun Makitan
koneen kanssa. Minkä tahansa muun lisävarusteen
tai –laitteen käyttäminen voi aiheuttaa
loukkaantumisvaaran. Käytä lisävarusteita ja
-laitteita vain niiden käyttötarkoituksen mukaisesti.
Jos tarvitset apua tai yksityiskohtaisempia tietoja
seuraavista lisävarusteista, ota yhteys paikalliseen
Makitan huoltoon.
• Erilaisia alkuperäisiä Makita-akkuja ja latureita

19
LATVIEŠU (oriģinālās instrukcijas)
Kopskata skaidrojums
1-1. Akumulatora kasetnes vāka ierobs
1-2. Akumulatora kasetnes vāks
2-1. Sarkana daļa
2-2. Poga
2-3. Akumulatora kasetne
2-4. Aizsargs
3-1. Slēdzis
SPECIFIKĀCIJAS
Modelis BVR340 BVR440 BVR350 BVR450 BVR850
Vibrācijas minūtē(min-1) 12 500 12 500 13 000 13 000 12 500
Vibrācijas amplitūda 1,0 mm
Vibrācijas galviņa (diametrs x garums) 25 mm x 221 mm
Lokanās vārpstas montējuma garums. 800 mm 1 200 mm 800 mm 1 200 mm 2 400 mm
Kopējais garums 1 083 mm 1 483 mm 1 083 mm 1 483 mm 2 683 mm
Neto svars 3,1 kg 3,6 kg 3,0 kg 3,5 kg 5,2 kg
Nominālais spriegums Līdzstrāva 14,4 V Līdzstrāva 18 V
• Dēļ mūsu nepārtrauktās pētniecības un izstrādes programmas, šeit dotās specifikācijas var mainīties bez brīdinājuma.
• Specifikācijas un akumulatora kasetne dažādās valstīs var atšķirties.
• Svars ar akumulatora kasetni atbilstošs EPTA procedūrai 01/2003
END003-2
Simboli
Zemāk ir attēloti simboli, kas attiecas uz iekārtu. Pirms
darbarīka izmantošanas pārliecinieties, vai pareizi
izprotat to nozīmi.
･Neizmantojiet darbarīku lietū
･Nemazgājiet darbarīku ūdenī.
･Tikai ES dalībvalstīm
Neizmetiet elektriskās iekārtas vai
akumulatoru kopāar mājturības
atkritumiem!
Saskaņā ar Eiropas Direktīvu
2002/96/EK par elektrisko un
elektronisko iekārtu atkritumiem,
2006/66/EK par baterijām un
akumulatoriem, un bateriju un
akumulatoru atkritumiem un to
īstenošanu saskaņā ar valsts
likumdošanu lietotais elektriskais
aprīkojums un akumulators kalpošanas
laika beigās jāsavāc atsevišķi un
jānogādāotrreizējai pārstrādei vidi
saudzējošāveidā.
ENE055-1
Paredzētālietošana
Šis darbarīks ir paredzēts burbuļu likvidēšanai betonā, to
lejot.
ENG905-1
Troksnis
Tipiskais A-svērtais trokšņa līmenis ir noteikts saskaņā ar
EN60745:
Modelis BVR350
Skaņas spiediena līmenis (LpA): 74 dB(A)
Nenoteiktība (K): 3 dB (A)
Skaņas līmenis strādājot var pārsniegt 80 dB (A).
Modelis BVR450, BVR850
Skaņas spiediena līmenis (LpA) : 70 dB(A) vai
mazāks
Nenoteiktība (K): 3 dB (A)
Darbības laikātrokšņa līmenis var pārsniegt 80 dB (A)
Lietojiet ausu aizsargus
ENG900-1
Vibrācija
Vibrācijas kopējāvērtība (trīs asu vektora summa)
noteikta saskaņā ar EN60745:
Modelis BVR350
Darba režīms: darbība bez noslodzes
Vibrācijas emisija (ah) : 3,0 m/s2
Nenoteiktību (K) : 1,5 m/s2
Modelis BVR450, BVR850
Darba režīms: darbība bez noslodzes
Vibrācijas izmeši (ah) : 2,5 m/s2vai mazāk
Neskaidrība (K): 1,5 m/s2
ENG901-1
• Paziņotāvibrācijas emisijas vērtība noteikta
atbilstoši standarta pārbaudes metodei un to var
izmantot, lai salīdzinātu vienu darbarīku ar citu.
• Paziņoto vibrācijas emisijas vērtību arīvar izmantot
iedarbības sākotnējānovērtējumā.
Cd
Ni-MH
Li-ion

20
BRĪDINĀJUMS:
• Reāli lietojot mehanizēto darbarīku, vibrācijas
emisija var atšķirties no paziņotās emisijas vērtības
atkarībāno darbarīka izmantošanas veida.
• Lai aizsargātu lietotāju, nosakiet drošības
pasākumus, kas pamatoti ar iedarbību reālos darba
apstākļos (ņemot vērāvisus ekspluatācijas cikla
posmus, piemēram, laiku, kamēr darbarīks ir
izslēgts un kad darbojas tukšgaitā, kāarīpalaides
laiku).
ENH101-15
Tikai Eiropas valstīm
EK Atbilstības deklarācija
Mēs, uzņēmums „Makita Corporation", kāatbildīgs
ražotājs paziņojam, ka sekojošais/-ie „Makita"
darbarīks/-i:
Darbarīka nosaukums:
Bezvada betona vibrators
Modeļa nr../ Veids: BVR350,BVR450, BVR850
ir sērijas ražojums un
atbilst sekojošām Eiropas Direktīvām:
2006/42/EC
Un tas ražots saskaņā ar sekojošiem standartiem vai
standartdokumentiem:
EN60745
Tehnisko dokumentāciju uztur mūsu pilnvarots pārstāvis
Eiropā-
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Anglija
30.1.2009
000230
Tomoyasu Kato
Direktors
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
Vispārējie mehanizēto darbarīku
drošības brīdinājumi
BRĪDINĀJUMS Izlasiet visus drošības
brīdinājumus un visus norādījumus. Brīdinājumu un
norādījumu neievērošanas gadījumāvar rasties
elektriskās strāvas trieciens, ugunsgrēks un/vai
nopietnas traumas.
Glabājiet visus brīdinājumus un
norādījums, lai varētu tajos ieskatīties
turpmāk.
GEB082-1
DROŠĪBAS BRĪDINĀJUMI
BEZVADU VIBRATORA
BETONAM LIETOŠANAI
1. Darba laikānekad netuviniet rokas un seju
vibratora uzgalim.
2. Ja darba laikāpamanāt neparastu troksni vai
kādu bojājumu, nekavējoties izslēdziet
darbarīku.
3. Ja darbarīks nejauši nokrīt vai pret kaut ko
atsitas, uzmanīgi pārbaudiet, vai tas nav
salūzis, ieplaisājis vai deformējies.
4. Nenesiet darbarīku, turot pirkstu uz slēdža.
5. Neieslēdziet darbarīku, ja tas ir nolaists.
Vibratora uzgalis var sākt nekontrolēti
griezties un var izraisīt negadījumu.
6. Uzmanieties, lai darbarīkāneiekļūtu ūdens,
mitrs betons vai citas līdzīgas vielas. Neļaujiet
darbarīkam iekrist mitrābetonā.
7. Vibratora uzgali uzmanīgi ievietojiet starp
dzelzs/tērauda rāmjiem vai stiegrojuma
stieņiem tā, lai uzgalis nesaskaras ar tiem.
8. Nesaspiediet un nesavijiet elastīgo šļūteni.
9. Pārāk nesalokiet elastīgo šļūteni.
10. Pēc lietošanas ar mitru audumu vai līdzīgu
materiālu noslaukiet uz darbarīka palikušo
mitro betonu. Īpaši rūpīgi pilnībājānotīra
atveres, slēdža zona, aizsegu atvērumi u.c.
11. Neizmantojiet darbarīku lietū. Nemazgājiet
darbarīku ūdenī.
SAGLABĀJIET ŠOS
NORĀDĪJUMUS.
BRĪDINĀJUMS:
NEZAUDĒJIET modrību darbarīka lietošanas laikā
(tas var gadīties pēc darbarīka daudzkārtējas
izmantošanas), rūpīgi ievērojiet urbšanas drošības
noteikumus šim izstrādājumam. NEPAREIZAS
LIETOŠANAS vai šīs rokasgrāmatas drošības
noteikumu neievērošanas gadījumāvar gūt smagas
traumas.
ENC007-6
SVARĪGI DROŠĪBAS NOTEIKUMI
AKUMULATORA LIETOŠANAI
1. Pirms akumulatora lietošanas izlasiet visus
norādījumus un brīdinājumus, kuri attiecas uz
(1) akumulatora lādētāju, (2) akumulatoru un
(3) ierīci, kurātiek izmantots akumulators.
2. Neizjauciet akumulatoru.
3. Ja akumulatora darbības laiks kļuva
ievērojami īsāks, nekavējoties pārtrauciet to
izmantot. Citādi, tas var izraisīt pārkarsējumu,
uzliesmojumu vai pat sprādzienu.
