EE400MP
2
English (Original instructions)
Contents
Page
Foreword
Thank you very much for purchasing Makita edger attachment.
This attachment is designed to be mounted on Makita power unit
mentioned in this instruction manual.
Before use, please read this booklet and the instruction manual of
the power unit. They will assist you to obtain the best possible result
from your Makita edger attachment.
Symbols
The following symbols are used on the attachment and this
instruction manual. Understand these denitions.
Take particular care and attention.
Read instruction manual.
15m(50
FT
)
Keep working area clear of persons
Wear a eye and ear protection.
Wear protective gloves.
Wear sturdy boots with nonslip soles.
Steeltoed safety boots are recommended.
Forbidden!
First Aid
Contents .......................................................................................... 2
Foreword ......................................................................................... 2
Symbols .......................................................................................... 2
Approved power unit........................................................................ 3
Part description................................................................................ 3
Safety precautions........................................................................... 3
Assembly and adjustment ............................................................... 5
Operation......................................................................................... 6
Inspection and maintenance............................................................ 6
Storage............................................................................................ 7
Maintenance schedule..................................................................... 8
Troubleshooting............................................................................... 8
Technical Data................................................................................. 8
3
Approved power unit
This attachment is approved to use only with the following power
unit(s):
EX2650LH Multi function power head
BUX360, BUX361, BUX362, UX360D, UX361D, UX362D
Cordless multi function power head
Only for countries other than the U.S. and Canada:
DUX60 Cordless multi function power head
WARNING:
Never use the attachment with non-approved power unit.
Non-approved combination may cause serious injury.
Part description
1
2
3
5
4
The numbers below refer to the gure.
1. Shaft
2. Blade case
3. Wheel
4. Gear case
5. Blade
Safety precautions
WARNING:
Read all safety warnings and all instructions in this booklet
and the instruction manual of the power unit. Failure to follow
the warnings and instructions may result in electric shock, re
and/or serious injury.
Save all warnings and instructions for future reference.
The term “edger” and “equipment” in the warnings and precautions
refer to the combination of the attachment and the power unit.
The term “motor” in the warnings and precautions refers to the
engine or electric motor of the power unit.
IMPORTANT SAFETY INSTRUCTIONS
DANGER – When using your edger, follow basic precautions,
including the following:
a) READ AND FOLLOW ALL INSTRUCTIONS – Read the
instruction manual carefully. Be thoroughly familiar with the
controls and the proper use of the equipment. Know how to stop
the unit and disengage the controls quickly.
b) DRESS PROPERLY – Wear safety glasses or goggles. Do
not wear loose clothing or jewelry. They can be caught in
moving parts. Use of sturdy gloves and safety footwear is
recommended.
c) STAY ALERT – Watch what you are doing – use common sense.
Do not operate product when fatigued or under the inuence of
alcohol or drugs.
d) CAUTION – To reduce the risk of re, replace gasoline cap
securely.
e) DANGER – ROTATING CUTTING TOOL –
Keep both hands on handles when blade is rotating.–
Keep feet away from cutting area.–
Do not attempt to remove cut material nor hold material to be–
cut when motor is running or when cutting tool is moving.
Make sure spark plug is disconnected when clearing jammed–
material from cutting tool.
CAUTION – Cutting tool coasts after turn off.–
f) KEEP OPERATING AREA CLEAR – Keep the area of operation
clear of all persons, particularly small children and pets.
g) USE EDGER PROPERLY – Use only for edging the type
of shrub, growth, and the like described in the operating
instructions. Do not abuse product. Do not use product in rain or
wet locations. Never allow children to operate the product. Never
allow adults to operate the product without proper instruction.
h) DON’T OVERREACH OR STAND ON UNSTABLE SUPPORT –
Keep good footing and balance at all times.
i) DISCONNECT (UNPLUG) SPARK PLUG LEAD –
When not in use.–
Before servicing, cleaning, and the like.–
Before changing accessories.–
j) MAINTAIN PRODUCT WITH CARE –
Follow maintenance instructions given in Manual.–
To reduce the risk of re, do not allow excessive grass, –
leaves, or grease to accumulate on the product.
k) STORE PRODUCT INDOORS – When not in use, store product
indoors in a dry place locked or otherwise inaccessible to
children.
l) DO NOT ATTEMPT TO REPAIR PRODUCT –
Have repairs made by qualied dealer or repairman.–
See that only identical replacement parts are used.–
Instructions pertaining to a risk of re or injury to
persons
a) Do not operate product when barefoot or wearing open sandals.
Always wear safety footwear, and pants or slacks that cover your
legs.
b) Do not use the product on graveled surfaces.
c) Never operate the product without visibility or light.
d) Start motor carefully. Make certain all attachments are
disengaged before attempting to start. Keep hands, feet, and
clothing away from cutting tool and moving parts.
e) Never attempt to make any adjustments while the motor
is running (except where specically recommended by the
manufacturer).
f) Never direct discharge of material toward bystanders nor
allow anyone near the area of operation. Use care in directing
discharge to avoid glass enclosures, automobiles, and similar
objects.
g) Stay alert for uneven sidewalks, holes in terrain or other similar
conditions when using product. Always push slowly over rough
ground.
h) Objects struck by the cutting tool can cause severe injuries to
persons. The lawn should always be carefully examined and
cleared of all objects prior to edging.
i) If product strikes a foreign object follow these steps:
1) Stop product.
2) Disconnect spark plug lead.
3) Inspect for damage.
4) Repair any damage before restarting and operating the
product.
j) Disengage the cutting tool when the product is transported or not
in use.
k) Take all possible precautions when leaving the product
unattended. Disengage attachments, and stop the motor.
l) When cleaning, repairing, or inspecting, make certain the cutting
tool and all moving parts have stopped. Remove the battery, or
disconnect the spark plug wire, and keep the wire away from the
plug so that unintentional starting does not occur.
m) Never operate the product without guards, plates, or other
protective devices in place.
n) Use only accessories and attachments supplied or specically
recommended for use with the product.
o) Do not operate product with a damaged or excessively worn
cutting tool.
Intended use
This equipment is only intended for edging the lawn in•
conjunction with an approved power unit. Never use the
attachment for the other purpose. Abusing the attachment may
cause serious injury.
4
General precautions
Before starting the equipment, read this booklet and the•
instruction manual of the power unit to become familiar with the
handling of the equipment.
Do not lend the attachment to a person with insufcient •
experience or knowledge regarding handling of the equipment.
When lending the attachment, always attach this instruction•
manual.
Do not allow children or young persons under 18 years old to use•
the equipment. Keep them away from the equipment.
Handle the equipment with the utmost care and attention.•
Never use the equipment after consuming alcohol or drugs, or if•
feeling tired or ill.
Keep in mind that the operator or user is responsible for•
accidents or hazards occurring to other people or their property.
Never attempt to modify the attachment.•
Follow the regulations about handling of the equipment in your•
country.
Keep guards in place and in working order.•
Keep blades sharp.•
Keep hands and feet away from cutting area.•

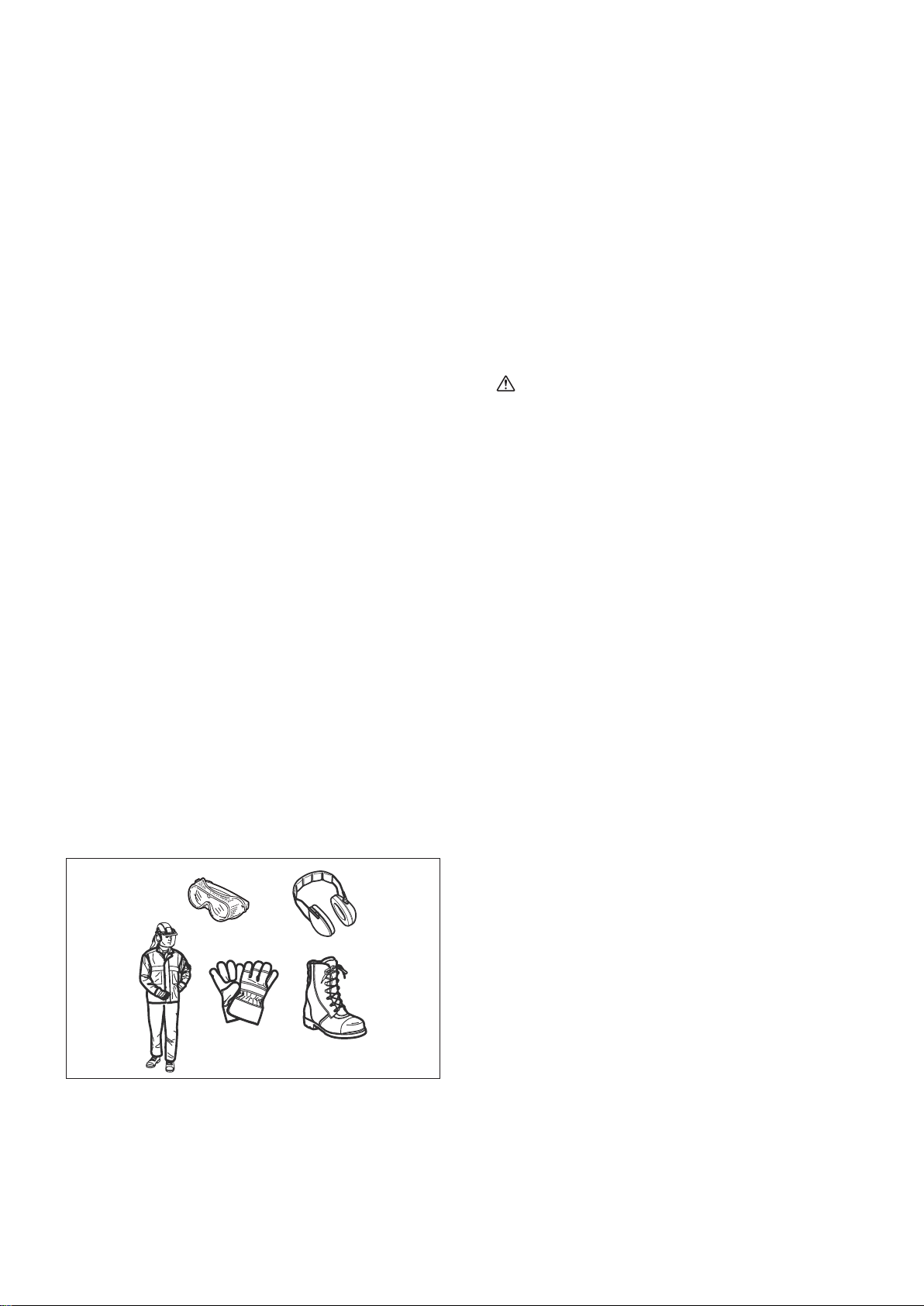

Personal protective equipment
Wear safety helmet, protective goggles and protective gloves to•
protect yourself from ying debris or falling objects.
Wear ear protection such as ear muffs to prevent hearing loss.•
Wear proper clothing and shoes for safe operation, such as•
a work overall and sturdy, non-slip shoes. Do not wear loose
clothing or jewelry. Loose clothes, jewelry or long hair can be
caught in moving parts.
When touching the cutting blade, wear protective gloves. Cutting•
blades can cut bare hands severely.
Work area safety
Operate the equipment under good visibility and daylight•
conditions only. Do not operate the equipment in darkness or fog.
Start and operate the engine only outdoors in a well ventilated•
area. Operation in a conned or poorly ventilated area can result
in death due to suffocation or carbon monoxide poisoning.
During operation, never stand on an unstable or slippery surface•
or a steep slope. During the cold season, beware of ice and snow
and always ensure secure footing.
During operation, keep bystanders or animals at least 15 m•
away from the equipment. Stop the motor as soon as someone
approaches.
Before operation, examine the work area for stones or other solid •
objects. They can be thrown or cause dangerous kickback and
result in serious injury and/or property damage.
• WARNING: Use of this product can create dust containing
chemicals which may cause respiratory or other illnesses.
Some examples of these chemicals are compounds found in
pesticides, insecticides, fertilizers and herbicides.
Your risk from these exposures varies, depending on how often
you do this type of work. To reduce your exposure to these
chemicals: work in a well ventilated area, and work with approved
safety equipment, such as those dust masks that are specially
designed to lter out microscopic particles.
Putting into operation
Before assembling or adjusting the equipment, switch off the•
motor and remove the spark plug cap or the battery cartridge.
Before handling the cutter blade, wear protective gloves.•
Before starting the motor, inspect the equipment for damages,•
loose screws/nuts or improper assembly. If the cutter blade
is bent or damaged, replace it. Check all control levers and
switches for easy action. Clean and dry the handles.
Never attempt to start the motor if the equipment is damaged or•
not fully assembled. Otherwise serious injury may result.
Adjust the shoulder harness and hand grip to suit the operator’s•
body size.
Check damaged parts - Before further use of the attachment, a•
guard or other part that is damaged should be carefully checked
to determine that it will operate properly and perform its intended
function. Check for alignment of moving parts, binding of moving
parts, breakage of parts, mounting, and any other condition that
may affect its operation. A guard or other part that is damaged
should be properly repaired or replaced by an authorized service
center unless indicated elsewhere in this manual.
Starting motor
Wear the personal equipments before starting the motor.•
Start the engine at least 3 meters (10 feet) away from the fueling•
spot.
Before starting the motor, make sure that there is no person or•
animal in the work area.
When starting the engine or inserting a battery cartridge, keep•
the cutting tool clear of your body and other object, including
the ground. It may rotate when starting and may cause injury or
damage to the equipment and/or property.
Place the equipment on rm ground. Maintain good balance and •
secure footing.
When pulling the starter knob, hold the power unit rmly against •
the ground by your left hand. Never step on the drive shaft of the
power unit.
Follow the instruction manual of the power unit for starting the•
motor.
If the cutting tool rotates at idle, stop the engine and adjust the•
idle speed down.
Operation
Do not change the engine governor settings or overspeed the•
engine.
If the product vibrates abnormally, immediately stop the motor•
and check for the cause. Vibration is generally a warning of
trouble.
Stop the motor whenever you leave the operating position;•
remove the battery or disconnect the spark plug lead before
unclogging the cutting tool guard, or when making a repair,
adjustment, or inspection.
Operate product from position where guards block the line of•
sight to the cutting tool.
In the event of an emergency, switch off the motor immediately.•
If you feel any unusual condition (e.g. noise, vibration) during•
operation, switch off the motor. Do not use the equipment until
the cause is recognized and solved.
The cutting tool continues to rotate for a short period after•
releasing the throttle trigger or switch off the motor. Don’t rush to
contact the cutting tool.
With the engine running only at idle, attach the shoulder harness.•
During operation, use the shoulder harness. Keep the equipment•
on your right side rmly.
5
Hold the front handle with the left hand and the rear grip with the•
right hand, no matter you are right-hander or left-hander. Wrap
your nger and thumbs around the handles.
Never attempt to operate the equipment with one hand. Loss of•
control may result in serious or fatal injury. To reduce the risk of
injury, keep your hands and feet away from the cutting tool.
Do not overreach. Keep proper footing and balance at all times.•
Watch for hidden obstacles such as tree stumps, roots and
ditches to avoid stumbling.
Never work on a ladder or tree to avoid loss of control.•
If the equipment gets heavy impact or fall, check the condition•
before continuing work. Check the fuel system for fuel leakage
and the controls and safety devices for malfunction. If there is
any damage or doubt, ask Makita authorized service center for
the inspection and repair.
Do not touch the gear case. The gear case becomes hot during•
operation.
Take a rest to prevent loss of control caused by fatigue. We•
recommend taking a 10 to 20-minute rest every hour.
When you leave the equipment, even if it is a short time, always•
switch off the engine or remove the battery cartridge. The
equipment unattended with the engine running may be used by
unauthorized person and cause serious accident.
Follow the instruction manual of the power unit for proper use of•
the control lever and switch.
During or after operation, do not put the hot equipment onto dry•
grass or combustible materials.
If grass or branches get caught between the cutting tool and•
guard, always stop the motor and remove the spark plug cap or
the battery cartridge before cleaning. Otherwise unintentional
blade rotation may cause serious injury.
If the cutting tool hits stones or other hard objects, immediately•
switch off the motor and inspect the cutting tool.
Check the cutting tool frequently during operation for cracks or•
damages. Before the inspection, switch off the motor and wait
until the cutting tool stops completely. Replace damaged cutting
tool immediately, even if it has only supercial cracks.
Never cut above waist height.•
Before starting the cutting operation, wait until the cutting tool•
reaches a constant speed after pulling the trigger.
Always be sure of your footing on slopes.•
Walk, never run.•
Use extreme caution when reversing or pulling the edger toward •
you.
Make sure the blade has stopped before crossing surfaces other•
than grass and when transporting the edger to and from the area
to be edged.
Stop the engine whenever you leave the edger.•
Cutting tools
Never use inappropriate blades including metal multi-piece•
pivoting chains and ail blades. It may result in serious injury.
Always use the cutting tool guard properly suited for the cutting•
tool used.
Vibration
People with poor circulation who are exposed to excessive •
vibration may experience injury to blood vessels or the nervous
system. Vibration may cause the following symptoms to occur in
the ngers, hands or wrists: “Falling asleep” (numbness), tingling,
pain, stabbing sensation, alteration of skin color or of the skin. If
any of these symptoms occur, see a physician!
To reduce the risk of “white nger disease”, keep your hands •
warm during operation and well maintain the equipment and
accessories.
Transport
Before transporting the equipment, switch off the motor and•
remove the spark plug cap or battery cartridge. Remove the
cutting tool.
When transporting the equipment, carry it in a horizontal position•
by holding the shaft. Keep the hot mufer away from your body.
When transporting the equipment in a vehicle, properly secure•
it to avoid turnover. Otherwise fuel spillage and damage to the
equipment and other baggage may result.
Maintenance
Have your equipment serviced by our authorized service center,•
always using only genuine replacement parts. Incorrect repair
and poor maintenance can shorten the life of the equipment and
increase the risk of accidents.
Before doing any maintenance or repair work or cleaning the•
equipment, always switch off the motor and remove the spark
plug cap or the battery cartridge. Wait until the motor gets cold.
To reduce the risk of re, never service the equipment in the •
vicinity of re.
Always wear protective gloves when handling the cutting blade.•
Always clean dust and dirt off the equipment. Never use gasoline,•
benzine, thinner, alcohol or the like for the purpose. Discoloration,
deformation or cracks of the plastic components may result.
After each use, tighten all screws and nuts, except for the •
carburetor adjustment screws.
Do not attempt any maintenance or repair not described in this•
booklet or the instruction manual of the power unit. Ask Makita
authorized service center for such work.
Always use Makita genuine spare parts and accessories only.•
Using parts or accessories supplied by a third party may result
in the equipment breakdown, property damage and/or serious
injury.
Request Makita authorized service center to inspect and maintain•
the equipment at regular interval.
Storage
Before storing the equipment, perform full cleaning and•
maintenance. Remove the spark plug cap or the battery cartridge.
Drain the fuel after the engine gets cold. Remove the cutting tool.
If the fuel tank has to be drained, do this outdoors.•
Store the equipment in a dry and high or locked location out of•
reach of children.
Do not prop the equipment against something, such as a wall.•
Otherwise it may fall suddenly and cause an injury.
First aid
• Always have a rst-aid kit close by. Immediately replace
any item taken from the rst aid kit.
When asking for help, give the following information:•
Place of the accident–
What happened–
Number of injured persons–
Nature of the injury–
Your name–
Assembly and adjustment
WARNING:
Before assembling or adjusting the equipment, switch off the•
motor and remove the spark plug cap or battery cartridge.
Otherwise the cutting tool or other parts may move and result in
serious injury.
Before handling cutting blade, wear protective gloves. During the•
assembly or adjustment, your ngers may contact with the cutting
blade and it may cause serious injury.
When assembling or adjusting the equipment, always put it down.•
Assembling or adjusting the equipment in an upright position may
result in serious injury.
Follow the warnings and precautions in the chapter “Safety•
precautions” and the instruction manual of the power unit.
6
Mounting the attachment to a power unit
A
C
D
B
2
3
1
4
To mount the attachment to a power unit, follow the steps below.
Make sure that the lock lever1. (A) is not tightened.
Align the pin2. (B) with the arrow mark (C).
Insert the shaft into the drive shaft of the power unit until the3.
release button (D) pops up.
Tighten the lock lever4. (A) rmly as shown.
To remove the attachment, loosen the lock lever, press the lock
button and withdraw the shaft.
NOTICE: Do not tighten the lock lever (A) without the shaft of the
attachment inserted. Otherwise the lock lever may tighten the
entrance of the drive shaft too much and damage it.
Installing and removing the blade
(1)
(2)
(3)
(4)
(5)
Turn the receive washer (2) so that the hole on the receive1.
washer aligns with the hole on the gear case.
Insert the hex wrench (1) through the holes. Make sure the 2.
receive washer does not turn.
Holding the hex wrench, turn the nut (5) clockwise with using a 3.
socket wrench.
Remove the nut and the clamp (4).4.
Place the blade (3).5.
Return the clamp and the nut.6.
Holding the hex wrench, turn the nut counterclockwise to fasten 7.
the blade.
To remove the blade, perform the above steps in reverse.
NOTE: The cutter blade-fastening nut (with spring washer) wears
out in course of time. If there appears any wear or deformation on
the nut, replace it.
Operation
WARNING:
If the cutting tool moves at idle, adjust the idle speed of the•
engine down. Otherwise you cannot stop the cutting tool by
throttle off and it may cause serious injury.
Follow the warnings and precautions in the chapter “Safety•
precautions” and the instruction manual of the power unit.
Adjusting the blade depth
Loosen the nut on the wheel.–
Move the wheel and adjust the height according to the operation,–
then tighten the nut.
Operation tips
Before edging, water the area to soften the ground and make–
edging easier.
Before edging, check the area and remove all obstacles and–
objects that could be thrown.
Plan to edge regularly to make it easier to keep a neat edge and–
to avoid having to make more than one pass.
NOTE:
Blade depth may have to be adjusted due to differences in height
between the hard surface and the top of the grass.
Adjust the blades’ depth of cut to produce a ne cut between –
sidewalk and grass using a minimum blade depth, usually with
about 13 mm (1/2”) of the blade into the ground.
Inspection and maintenance
WARNING:
Before inspecting or maintaining the equipment, switch off•
the motor and remove the spark plug cap or battery cartridge.
Otherwise the cutting tool or other parts may move and result in
serious injury.
When inspecting or maintaining the equipment, always put it•
down. Assembling or adjusting the equipment in an upright
position may result in serious injury.
Follow the warnings and precautions in the chapter “Safety•
precautions” and the instruction manual of the power unit.
Resharpening the cutting tool
WARNING:
Do not resharpen cutting blades by yourself. Manual resharpening
unbalances a cutting blade and it can cause vibrations and damage
to the equipment.
Ask Makita authorized service center to resharpen and rebalance
blunt cutter blades.
Lubricating moving parts
NOTICE: Follow the instruction of the frequency and amount of
grease supplied. Otherwise insufcient lubrication may damage
moving parts.
Gear case:
Supply grease (Shell Alvania 2 or equivalent) to the gear case (1)
through the grease hole (2) every 30 hours of operation. (Genuine
Makita grease may be purchased from your local Makita dealer.)
7
(1)
(2)
Drive axle:
Supply grease (Shell Alvania No.2 or equivalent) every 30 hours of
operation.
Overall inspection
Tighten loose bolts, nuts and screws.•
Check for damaged parts. Ask Makita authorized service center•
to replace them.
Storage
WARNING:
Follow the warnings and precautions in the chapter “Safety
precautions” and the instruction manual of the power unit.
When storing the edger attachment separated from the power unit,
put the cap onto the end of the shaft.
8
Maintenance schedule
Operating hour Before
Operation Daily (10h) 30h If required Corresponding
page
Whole unit Visually inspect for damaged
parts 7
All xing screws and nuts Tighten 7
Gear case Supply grease 6
Drive axle Supply grease 7
Cutter blade Visually inspect for damage 6
Power unit Refer to the instruction manual of the power unit
Troubleshooting
Problem Probable cause Solution
The engine does not start. Refer to the instruction manual of the power unit.
The engine stops soon after its start.
The maximum speed is limited.
The cutting tool does not rotate.
Stop the motor immediately!
The cutting blade is not tightened securely. Tighten the cutting blade securely.
A twig is caught between the cutting blade
and the protector.
Remove the foreign matter.
The drive system does not work properly. Ask Makita authorized service center to
inspect and repair it.
The unit vibrates abnormally.
Stop the motor immediately!
The cutting blade is bent, worn or broken. Replace the cutting blade with new one.
The cutting blade is not tightened securely. Tighten the cutting blade securely.
The cutting blade is not tted on the receive
washer.
Install the cutting blade properly.
The drive system does not work properly. Ask Makita authorized service center to
inspect and repair it.
The cutting tool does not stop.
Stop the motor immediately!
The power unit does not work properly. Refer to the instruction manual of the power
unit.
Technical Data
Model EE400MP
Dimensions (L x W x H) mm (inch) 878 x 131 x 291 (34-1/2” x 5-1/8” x 11-1/2”)
Net weight (Not including protector and blade) kg (lbs) 2.4 (5.4)
Cutting blade diameter mm (inch) 203 (8”)
Gear ratio 14/29
9
Français (Mode d’emploi original)
Contenu
Page
Avant-propos
Merci d’avoir acheté la tête dresse-bordures Makita. Cette tête est
conçue pour être montée sur le groupe moteur Makita mentionné
dans ce manuel d’instructions.
Avant toute utilisation, veuillez lire ce mode d’emploi et le manuel
d’instructions du groupe moteur. Ils vous permettront d’obtenir le
meilleur de votre tête dresse-bordures Makita.
Pictogrammes
Les pictogrammes suivants sont apposés sur la tête et gurent
dans ce manuel d’instructions. Comprenez bien ces dénitions.
Faites particulièrement attention.
Lisez le manuel d’instructions.
15m(50
FT
)
Zone de travail interdite aux individus
Portez des protections oculaire et auditive.
Portez des gants de protection.
Portez des chaussures solides avec
semelle antidérapante. Il est conseillé de
porter des chaussures avec embout de
sécurité.
Interdit!
Premiers soins
Contenu........................................................................................... 9
Avant-propos ................................................................................... 9
Pictogrammes ................................................................................. 9
Groupe moteur homologué............................................................ 10
Description des pièces .................................................................. 10
Précautions de sécurité................................................................. 10
Montage et réglage........................................................................ 13
Fonctionnement............................................................................. 13
Inspection et entretien ................................................................... 14
Entreposage .................................................................................. 14
Programme d’entretien.................................................................. 15
Dépannage.................................................................................... 15
Données techniques...................................................................... 15
10
Groupe moteur homologué
Cette tête est homologuée pour fonctionner uniquement avec le(s)
groupe(s) moteur suivant(s) :
EX2650LH Outil Multi-Fonctions
BUX360, BUX361, BUX362, UX360D, UX361D, UX362D
Moteur Multi-Fonctions Sans Fil
Pour les pays autres que les États-Unis et le Canada uniquement :
DUX60 Moteur Multi-Fonctions Sans Fil
AVERTISSEMENT :
N’utilisez jamais la tête avec un groupe moteur non homologué.
Une combinaison non homologuée peut entraîner des blessures
graves.
Description des pièces
1
2
3
5
4
Les numéros ci-dessous se rapportent l’illustration.
1. Axe
2. Protège-lame
3. Roue
4. Carter d’engrenage
5. Lame
Précautions de sécurité
AVERTISSEMENT :
Veuillez lire toutes les précautions de sécurité ainsi que
les instructions contenues dans ce mode d’emploi et le
manuel d’instructions du groupe moteur. L’ignorance des
avertissements et des instructions comporte un risque
d’électrocution, d’incendie et/ou de blessure grave.
Conservez-les pour les consulter ultérieurement.
Les termes « dresse-bordures » et « équipement » dans les
avertissements et les précautions font référence la combinaison
de la tête et du groupe moteur.
Le terme « moteur » dans les avertissements et les précautions se
rapporte au moteur ou au moteur électrique du groupe moteur.
CONSIGNES DE SÉCURITÉ IMPORTANTES
DANGER – Lorsque vous utilisez le dresse-bordures, respectez les
précautions de base suivantes :
a) LISEZ ET RESPECTEZ TOUTES LES INSTRUCTIONS – Lisez
attentivement le manuel d’instructions. Maîtrisez les boutons de
commande et l’utilisation de l’équipement. Apprenez comment
arrêter le moteur et désengager les commandes rapidement.
b) PORTEZ DES VÊTEMENTS APPROPRIÉS – Portez des
lunettes de protection. Ne portez ni vêtements amples ni bijoux.
Ils pourraient être happés par les pièces mobiles. L’utilisation de
gants solides et de chaussures de sécurité est recommandée.
c) RESTEZ VIGILANT – Regardez ce que vous faites, faites
preuve de bon sens. N’utilisez pas le produit lorsque vous êtes
fatigué ou après avoir consommé de l’alcool ou de la drogue.
d) ATTENTION – Pour réduire le risque d’incendie, refermez
correctement le bouchon du réservoir d’essence.
e) DANGER – OUTIL DE COUPE TOURNANT –
Tenez les deux mains sur les poignées lorsque la lame tourne.–
Éloignez vos pieds de la zone de coupe.–
Ne tentez pas de retirer ce qui a été coupé ou de tenir ce qui–
va l’être lorsque le moteur est en marche ou lorsque l’outil de
coupe est en mouvement.
Veillez ce que la bougie d’allumage soit débranchée lorsque –
vous retirez les éléments coincés dans l’outil de coupe.
ATTENTION – L’outil de coupe tourne en roue libre après la–
mise hors tension.
f) NE LAISSEZ PERSONNE ENTRER DANS LA ZONE DE
TRAVAIL – Zone de travail interdite toute personne, en
particulier aux jeunes enfants et aux animaux.
g) UTILISEZ LE DRESSE-BORDURES CORRECTEMENT –
Utilisez l’outil uniquement pour tailler les arbrisseaux, les
pousses, etc. décrits dans le manuel d’instructions. N’utilisez
pas le produit de manière abusive. Ne l’utilisez pas sous la pluie
ou dans des endroits mouillés. Ne laissez jamais un enfant
faire fonctionner le produit. Ne laissez jamais un adulte faire
fonctionner le produit sans instruction correcte.
h) NE VISEZ PAS TROP HAUT, NE VOUS TENEZ PAS SUR UN
SUPPORT INSTABLE – Veillez ne pas perdre l’équilibre.
i) DÉBRANCHEZ LE FIL DE LA BOUGIE D’ALLUMAGE –
Lorsque l’outil n’est pas utilisé.–
Avant l’entretien, le nettoyage, etc.–
Avant de changer des accessoires.–
j) ENTRETENEZ LE PRODUIT AVEC SOIN –
Suivez les instructions d’entretien données dans le manuel.–
Pour réduire le risque d’incendie, évitez qu’une quantité–
excessive d’herbe, de feuilles ou de graisse s’accumule sur le
produit.
k) ENTREPOSEZ LE PRODUIT À L’INTÉRIEUR – Lorsqu’il n’est
pas utilisé, entreposez le produit l’intérieur, dans un endroit
sec, fermé clé, hors de portée des enfants.
l) N’ESSAYEZ PAS DE RÉPARER LE PRODUIT –
Demandez un vendeur ou un réparateur qualié de procé-–
der aux réparations.
Veillez ce que des pièces de rechange identiques soient –
utilisées.
Instructions concernant un risque d’incendie ou
les blessures aux personnes
a) Ne faites pas fonctionner le produit si vous êtes pieds nus ou
si vous portez des sandales ouvertes. Portez toujours des
chaussures de sécurité et un pantalon recouvrant vos jambes.
b) N’utilisez pas le produit sur des surfaces gravillonnées.
c) Ne faites jamais fonctionner le produit sans visibilité ni lumière.
d) Démarrez le moteur avec précaution. Assurez-vous que tous
les accessoires sont désengagés avant d’essayer de démarrer.
Éloignez vos mains, vos pieds et vos vêtements de l’outil de
coupe et des pièces mobiles.
e) N’essayez jamais d’effectuer des réglages quand le moteur
tourne (sauf en cas de recommandation spécique du fabricant).
f) Ne dirigez pas l’axe d’éjection vers les personnes proximité.
Ne laissez personne rester près de la zone de travail. Veillez
ne pas diriger l’axe d’éjection vers des vitrines, des automobiles
et autres objets similaires.
g) Faites attention aux trottoirs accidentés, aux trous dans le sol
et autres conditions similaires lorsque vous utilisez le produit.
Exercez toujours une légère pression sur un terrain accidenté.
h) Des objets frappés par l’outil de coupe peuvent causer de
graves blessures aux personnes se trouvant proximité.
La pelouse doit toujours être examinée attentivement et
débarrassée de tout objet avant la taille des bordures.
i) Si le produit heurte un objet, suivez ces étapes :
1) Arrêtez le produit.
2) Débranchez le l de la bougie d’allumage.
3) Vériez s’il y a des dommages.
4) Réparez tout dommage avant de redémarrer et d’utiliser le
produit.
j) Désengagez l’outil de coupe lorsque le produit est transporté ou
non utilisé.
k) Prenez toutes les précautions possibles lorsque vous laissez
le produit sans surveillance. Désengagez les accessoires et
arrêtez le moteur.
l) Lors du nettoyage, des réparations ou de l’inspection,
11
assurez-vous que l’outil de coupe et toutes les pièces mobiles
sont arrêtés. Retirez la batterie, ou débranchez le l de la
bougie d’allumage, et éloignez le l de la bougie pour éviter tout
démarrage accidentel.
m) Ne faites jamais fonctionner le produit sans dispositif de
protection, plaque ou autre en place.
n) N’utilisez que les accessoires et les pièces fournis ou
spéciquement recommandés pour le produit.
o) N’utilisez pas le produit avec un outil de coupe endommagé ou
très usé.
Utilisation normale
Cet équipement est conçu uniquement pour la taille de bordures•
de pelouse avec un groupe moteur homologué. N’utilisez jamais
la tête d’autres ns. Toute utilisation inadéquate de la tête peut
entraîner des blessures graves.
Précautions élémentaires
Avant de démarrer l’équipement, veuillez lire ce mode d’emploi et•
le manuel d’instructions du groupe moteur pour vous familiariser
avec la manipulation de l’équipement.
Ne prêtez pas la tête une personne ne maîtrisant pas •
sufsamment l’équipement ou ne sachant pas le manipuler.
Lorsque vous prêtez la tête, joignez toujours ce manuel •
d’instructions.
Ne laissez pas des enfants ou des personnes de moins de•
18 ans utiliser l’équipement. Tenez-les l’écart de l’équipement.
Manipulez l’équipement avec le maximum de soin et d’attention.•
N’utilisez jamais l’équipement après avoir consommé de l’alcool•
ou de la drogue, ou encore si vous vous sentez fatigué ou
malade.
N’oubliez pas que l’opérateur ou l’utilisateur est responsable en•
cas d’accident ou de dommages causés d’autres personnes ou
leurs biens.
N’essayez jamais de modier la tête.•
Respectez les réglementations en vigueur dans votre pays•
concernant la manipulation de l’équipement.
Les dispositifs de protection doivent être en place et fonctionnels.•
Les lames doivent toujours être bien aiguisées.•
N’approchez pas les mains ou les pieds de la zone de coupe.•
Équipement de protection personnel
Portez un casque de sécurité, des lunettes et des gants de•
protection pour vous protéger des projections ou chutes d’objets.
Portez une protection auditive comme un casque anti-bruit pour•
éviter toute perte d’audition.
Portez une tenue et des chaussures adaptées, comme•
une combinaison et des chaussures solides avec semelle
antidérapante. Ne portez ni vêtements amples ni bijoux. Des
vêtements amples, des bijoux ou de longs cheveux peuvent se
prendre dans les pièces mobiles.
Portez des gants de protection lorsque vous touchez les lames.•
Vous pouvez vous blesser sérieusement en manipulant les lames
mains nues.
Sécurité de la zone de travail
N’utilisez l’équipement qu’avec une bonne visibilité et en plein•
jour. N’utilisez pas l’équipement dans l’obscurité ou le brouillard.
Démarrez et faites tourner le moteur uniquement l’extérieur •
dans un endroit bien aéré. Le fonctionnement du moteur dans un
espace conné ou mal aéré put entraîner la mort par asphyxie ou
par intoxication au monoxyde de carbone.
Pendant l’utilisation, ne vous positionnez pas sur une surface•
instable ou glissante ou sur un sol en pente. En hiver, faites
attention la glace et la neige et veillez toujours maintenir
votre équilibre.
Pendant l’utilisation, tenez tout individu ou animal au moins •
15 m de l’équipement. Coupez le moteur dès que quelqu’un
s’approche.
Avant l’utilisation, voyez s’il y a des pierres ou autres objets•
solides dans la zone de travail. Ils peuvent être projetés ou
causer un mouvement de recul dangereux et provoquer ainsi des
blessures graves et/ou des dégâts matériels.
• AVERTISSEMENT : L’utilisation de ce produit peut provoquer
de la poussière contenant des produits chimiques pouvant causer
des maladies respiratoires entre autres.
Les composants des pesticides, insecticides, engrais et
herbicides sont des exemples de ces produits chimiques.
Le risque dû ces expositions varie selon la fréquence laquelle
vous effectuez ce type de travail. Pour réduire les risques liés
l’exposition ces produits chimiques : travaillez dans un espace
bien aéré et portez des dispositifs de sécurité homologués, tels
que des masques antipoussières spécialement conçus pour ltrer
les particules microscopiques.
Utilisation de l’appareil
Avant d’assembler ou de régler l’équipement, coupez le moteur•
et retirez le capuchon de la bougie d’allumage ou la batterie.
Portez des gants de protection avant de manipuler la lame de•
coupe.
Avant de démarrer le moteur, inspectez l’équipement pour•
détecter d’éventuels dommages, des vis/écrous desserré(e)
s ou un montage incorrect. Si lame de coupe est tordue ou
endommagée, remplacez-la. Vériez le bon fonctionnement de
tous les leviers et commutateurs de commande. Nettoyez et
séchez les poignées.
N’essayez jamais de démarrer le moteur si l’équipement est•
endommagé ou pas entièrement assemblé. Vous risqueriez de
vous blesser grièvement.
Ajustez le harnais et la poignée votre taille.•
Vériez s’il y a des pièces endommagées - Avant de réutiliser un •
outil dont le protecteur ou toute autre pièce a été endommagé(e),
vériez soigneusement que la tête est bien réparée et remplira
correctement la fonction pour laquelle elle a été prévue. Vériez
tous les éléments pouvant affecter le bon fonctionnement de
l’appareil : l’alignement des pièces en mouvement, l’absence
de grippage ou de pièces ssurées, le montage des pièces, etc.
Toute pièce endommagée (protecteur, etc.) doit être correctement
réparée ou remplacée par un centre de service après-vente
agréé, moins d’indication contraire dans le présent mode
d’emploi.
Démarrage du moteur
Mettez l’équipement personnel avant de démarrer le moteur.•
Démarrez le moteur au moins 3 mètres (10 pieds) du lieu de •
remplissage du carburant.
Avant de démarrer le moteur, veillez ce qu’il n’y ait aucun •
individu ni animal dans la zone de travail.
Lorsque vous démarrez le moteur ou placez la batterie, éloignez•
l’outil de coupe de votre corps et de tout autre objet, y compris
du sol. Il peut se mettre en mouvement dès le démarrage et
occasionner des blessures, endommager l’équipement et/ou
entraîner des dégâts matériels.
Placez l’équipement sur un sol dur. Veillez ne pas perdre •
l’équilibre.
Lorsque vous tirez la poignée de démarrage, maintenez•
fermement le groupe moteur contre le sol avec la main gauche.
Ne marchez pas sur l’arbre d’entraînement du groupe moteur.
12
Suivez le manuel d’instructions du groupe moteur pour le•
démarrage du moteur.
Si l’outil de coupe tourne au ralenti, coupez le moteur et abaissez•
la vitesse de ralenti.
Fonctionnement
Ne changez pas les réglages du limiteur de régime ou la•
survitesse du moteur.
Si le produit vibre de façon anormale, arrêtez immédiatement le •
moteur et recherchez la cause. La vibration est généralement un
signe d’anomalie.
Arrêtez le moteur dès que vous quittez votre position de travail; •
retirez la batterie ou débranchez le l de la bougie d’allumage
avant de désobstruer le dispositif de protection de l’outil de
coupe, ou lorsque vous procédez une réparation, un réglage ou
une inspection.
Faites fonctionner le produit de sorte que les dispositifs de•
protection vous empêchent de voir l’outil de coupe.
En cas d’urgence, coupez immédiatement le moteur.•
Si vous percevez quoi que ce soit d’anormal (bruit, vibrations,•
etc.) en cours d’utilisation, coupez le moteur. N’utilisez plus
l’équipement avant d’avoir trouvé et résolu le problème.
L’outil de coupe continue tourner un bref instant après que vous •
avez relâché la commande d’accélérateur ou coupé le moteur.
Ne vous précipitez pas pour toucher l’outil de coupe.
Lorsque le moteur tourne uniquement au ralenti, xez le harnais.•
Pendant la manipulation de l’équipement, utilisez le harnais.•
Maintenez fermement l’équipement sur le côté droit.
Saisissez la poignée avant avec la main gauche et la poignée•
arrière avec la main droite, peu importe que vous soyez droitier
ou gaucher. Enserrez bien les poignées avec les doigts.
N’essayez jamais de faire fonctionner l’équipement avec une•
seule main. Si vous en perdez le contrôle, vous risquez de vous
blesser ou de trouver la mort. Pour limiter tout risque de blessure,
éloignez les mains et les pieds de l’outil de coupe.
Ne visez pas trop haut. Maintenez en permanence un équilibre•
stable. Faites attention aux obstacles cachés tels que les
souches d’arbres, les racines et les fossés, an de ne pas
trébucher.
Ne vous positionnez jamais sur une échelle ou dans un arbre an •
de ne pas perdre le contrôle.
Si l’équipement tombe ou heurte violemment une surface,•
vériez son état avant de poursuivre l’utilisation. Recherchez
une éventuelle fuite du système d’alimentation et un éventuel
dysfonctionnement des dispositifs de commande et de sécurité.
En cas de dommage avéré ou suspecté, adressez-vous un
centre de services agréé Makita pour une inspection et une
réparation.
Ne touchez pas le carter d’engrenage. Il devient chaud pendant•
le fonctionnement.
Faites des pauses an de ne pas perdre le contrôle cause de •
la fatigue. Nous vous recommandons de vous reposer 10 20
minutes toutes les heures.
Lorsque vous laissez l’équipement, même un court instant, •
coupez toujours le moteur ou retirez la batterie. Un équipement
laissé sans surveillance avec le moteur allumé peut être utilisé
par n’importe qui et occasionner un grave accident.
Suivez le manuel d’instructions du groupe moteur pour une•
utilisation correcte du levier et du commutateur de commande.
Pendant ou après l’utilisation, ne posez pas l’équipement sur des•
herbes sèches ou des matières combustibles.
Si de l’herbe ou des branches sont coincées entre l’outil de•
coupe et le dispositif de protection, coupez toujours le moteur et
retirez le capuchon de la bougie d’allumage ou la batterie avant
de procéder au nettoyage. Si vous ne le faites pas, une rotation
accidentelle de la lame peut entraîner des blessures graves.
Si l’outil de coupe heurte des pierres ou des objets durs, coupez•
immédiatement le moteur et inspectez l’outil de coupe.
Vériez régulièrement l’outil de coupe en cours d’utilisation pour •
vous assurer qu’il n’est pas ssuré ou endommagé. Avant toute
inspection, coupez le moteur et attendez que l’outil de coupe
s’arrête complètement. Remplacez immédiatement un outil de
coupe endommagé, même s’il ne présente que des ssures
supercielles.
Ne réalisez jamais de coupe en tenant la machine plus haut que•
votre taille.
Avant de commencer la coupe, attendez que l’outil de coupe•
atteigne une vitesse constante après avoir tiré la commande
d’accélérateur.
Adoptez toujours une position stable quand vous êtes sur une •
pente.
Marchez, ne courez jamais.•
Soyez extrêmement prudent lorsque vous retournez ou tirez le •
dresse-bordures vers vous.
Assurez-vous que la lame s’est arrêtée avant de traverser des •
surfaces non herbeuses et lorsque vous transportez le dresse-
bordures depuis ou vers une zone tailler.
Arrêtez le moteur dès que vous vous éloignez le dresse-•
bordures.
Outils de coupe
N’utilisez jamais des lames inappropriées, y compris les chaînes•
multiples pivotantes métalliques et les lames éaux. Ces
accessoires peuvent causer de graves blessures.
Utilisez toujours le dispositif de protection qui convient l’outil de •
coupe utilisé.
Vibrations
Des détériorations au niveau des vaisseaux sanguins ou du •
système nerveux peuvent se produire chez des personnes
souffrant de troubles circulatoires et trop souvent soumises
des vibrations. Les symptômes pouvant apparaître la suite de
vibrations au niveau des doigts, des mains ou des articulations
sont les suivants : « engourdissement » des membres,
chatouillements, douleurs, douleur vive, altération de la peau
(notamment, le changement de couleur). Si ces symptômes
apparaissent, consultez un médecin!
Pour éviter le phénomène du « doigt mort », assurez-vous de•
garder vos mains au chaud durant l’utilisation de l’outil et de
préserver le bon état de l’outil et de ses accessoires.
Transport
Avant de transporter l’équipement, coupez le moteur et retirez le•
capuchon de la bougie d’allumage ou la batterie. Retirez l’outil de
coupe.
Transportez l’équipement l’horizontale en le tenant par l’axe. •
Éloignez le silencieux chaud de votre corps.
Lorsque vous transportez l’équipement dans un véhicule, xez-•
le solidement pour qu’il ne tombe pas. Dans le cas contraire,
l’essence pourrait se renverser et endommager l’équipement et
autres bagages.
Entretien
Faites réparer votre équipement par nos centres de service•
agréés, qui n’utilisent que des pièces de rechange d’origine.
Des réparations mal exécutées et un mauvais entretien peuvent
réduire la durée utile de l’équipement et accroître les risques
13
d’accident.
Avant tout entretien, réparation ou nettoyage, coupez toujours•
le moteur et retirez le capuchon de la bougie d’allumage ou la
batterie. Laissez le moteur refroidir.
Pour limiter le risque d’incendie, ne réparez jamais l’équipement•
proximité d’un feu.
Portez toujours des gants de protection lorsque vous manipulez•
la lame de coupe.
Ôtez la poussière et les saletés de l’équipement. N’utilisez•
jamais d’essence, de benzine, de solvant, d’alcool ou tout autre
produit similaire pour cela. Cela pourrait décolorer, déformer ou
craqueler les composants en plastique.
Après chaque utilisation, serrez toutes les vis et les écrous, sauf•
les vis de réglage du carburateur.
Ne tentez jamais un entretien ou une réparation qui ne gure pas •
dans ce mode d’emploi ou le manuel d’instructions du groupe
moteur. Adressez-vous un centre de services agréé Makita
pour cela.
Utilisez exclusivement des pièces de rechange et accessoires •
Makita d’origine. L’utilisation de pièces de rechange et
accessoires d’un fabricant tiers peut entraîner une panne de
l’équipement, des dégâts matériels et/ou des blessures graves.
Adressez-vous un centre de services agréé Makita pour une •
inspection et un entretien de l’équipement intervalles réguliers.
Entreposage
Avant d’entreposer l’équipement, procédez un nettoyage et un •
entretien complets. Retirez le capuchon de la bougie d’allumage
ou la batterie. Vidangez l’essence une fois le moteur refroidi.
Retirez l’outil de coupe.
Si le réservoir d’essence doit être vidangé, faites-le l’extérieur.•
Entreposez l’équipement dans un endroit sec et en hauteur ou•
dans une pièce fermée clé, hors de portée des enfants.
N’appuyez pas l’équipement contre quelque chose, comme un•
mur. Il pourrait tomber soudainement et provoquer des blessures.
Premiers soins
• Vous devez toujours avoir une trousse de premiers soins
portée de main. Remplacez sans délai tout article utilisé
dans la trousse de premiers soins.
Si vous contactez les secours, veuillez indiquer :•
le lieu de l’accident–
les conditions de l’accident–
le nombre de personnes blessées–
la nature des blessures–
votre nom–
Montage et réglage
AVERTISSEMENT :
Avant d’assembler ou de régler l’équipement, coupez le moteur•
et retirez le capuchon de la bougie d’allumage ou la batterie.
Sinon, l’outil de coupe ou d’autres pièces pourraient se mettre en
mouvement et occasionner de graves blessures.
Portez des gants de protection avant de manipuler la lame de•
coupe. Pendant le montage ou le réglage, vous pourriez vous
blesser grièvement si vos doigts touchaient la lame de coupe.
Lorsque vous assemblez ou réglez l’équipement, posez-le•
toujours sur le sol. Le montage ou le réglage de l’équipement en
position verticale peut entraîner de graves blessures.
Respectez les avertissements et précautions gurant dans le •
chapitre « Précautions de sécurité » et le manuel d’instructions
du groupe moteur.
Montage de la tête sur un groupe moteur
A
C
D
B
2
3
1
4
Pour monter la tête sur un groupe moteur, suivez les étapes ci-
dessous.
Veillez ce que le levier de verrouillage 1. (A) soit desserré.
Alignez la broche2. (B) avec la èche (C).
Insérez l’axe dans l’arbre d’entraînement du groupe moteur 3.
jusqu’ ce que le bouton de déverrouillage (D) sorte.
Serrez fond le levier de verrouillage 4. (A) comme illustré.
Pour retirer la tête, desserrez le levier de verrouillage, appuyez sur
le bouton de verrouillage et tirez l’axe.
REMARQUE : Ne serrez pas le levier de verrouillage (A) sans
que l’axe de la tête ne soit inséré. Sinon, le levier de verrouillage
pourrait trop serrer l’entrée de l’arbre d’entraînement et
l’endommager.
Installation et dépose de la lame
(1)
(2)
(3)
(4)
(5)
Tournez la rondelle d’appui (2) pour que son trou soit aligné avec1.
le trou sur le carter d’engrenage.
Insérez la clé hexagonale (1) travers les trous. Assurez-vous 2.
que la rondelle d’appui ne tourne pas.
En tenant la clé hexagonale, tournez l’écrou (5) dans le sens des 3.
aiguilles d’une montre l’aide d’une clé douille.
Retirez l’écrou et l’attache (4).4.
Placez la lame (3).5.
Replacez l’attache et l’écrou.6.
En tenant la clé hexagonale, tournez l’écrou dans le sens inverse 7.
des aiguilles d’une montre pour attacher la lame.
Pour déposer la lame, exécutez les étapes ci-dessus l’envers.
REMARQUE : L’écrou de xation de la lame de coupe (avec
rondelle frein) s’use avec le temps. En cas d’usure ou de
déformation de l’écrou, remplacez-le.
Fonctionnement
AVERTISSEMENT :
Si l’outil de coupe tourne au ralenti, abaissez la vitesse de ralenti•
du moteur. Sinon il vous sera impossible d’arrêter l’outil de coupe
l’aide du levier d’accélérateur et vous pourriez vous blesser
grièvement.
Respectez les avertissements et précautions gurant dans le •
chapitre « Précautions de sécurité » et le manuel d’instructions
du groupe moteur.
14
Ajustement de la profondeur de la lame
Desserrez l’écrou sur la roue.–
Tournez la roue et réglez la hauteur selon l’utilisation, puis serrez–
l’écrou.
Conseils d’utilisation
Avant de tailler les bordures, arrosez la zone pour ramollir le–
terrain et faciliter la taille des bordures.
Avant la taille des bordures, inspectez la zone et retirez tous les–
obstacles et les objets qui pourraient être projetés.
Prévoyez de tailler les bordures régulièrement pour faciliter leur–
entretien et pour éviter d’avoir faire plusieurs passages.
REMARQUE :
La profondeur de la lame peut être réglée pour s’adapter aux
différences de hauteur entre la surface dure et le haut de l’herbe.
Ajustez la profondeur de coupe de la lame pour produire une–
coupe ne entre le trottoir et l’herbe en utilisant une profondeur
de coupe minimale, en général environ 13 mm (1/2 po) de la
lame dans le sol.
Inspection et entretien
AVERTISSEMENT :
Avant d’inspecter ou d’entretenir l’équipement, coupez le moteur•
et retirez le capuchon de la bougie d’allumage ou la batterie.
Sinon, l’outil de coupe ou d’autres pièces pourraient se mettre en
mouvement et occasionner de graves blessures.
Lorsque vous inspectez ou entretenez l’équipement, posez-le•
toujours sur le sol. Le montage ou le réglage de l’équipement en
position verticale peut entraîner de graves blessures.
Respectez les avertissements et précautions gurant dans le •
chapitre « Précautions de sécurité » et le manuel d’instructions
du groupe moteur.
Réaffûtage de l’outil de coupe
AVERTISSEMENT :
Ne réaffutez pas vous-même les lames de coupe. Un réaffutage
manuel déséquilibre une lame de coupe et peut provoquer des
vibrations et des dégâts l’outil.
Demandez au centre de services agréé Makita de réaffuter et de
rééquilibrer les lames de coupe.
Lubrication des pièces mobiles
REMARQUE : Respectez les instructions fournies sur la fréquence
et la quantité de graisse. Sinon, une lubrication insufsante peut
endommager les pièces mobiles.
Carter d’engrenage :
Appliquez de la graisse (Shell Alvania 2 ou équivalent) sur le carter
d’engrenage (1) par l’orice de lubrication (2) toutes les 30 heures
d’utilisation. (Le lubriant Makita est disponible auprès de votre
vendeur Makita local.)
(1)
(2)
Arbre d’entraînement :
Appliquez de la graisse (Shell Alvania N 2 ou équivalent) toutes les
30 heures d’utilisation.
Inspection générale
Serrez les boulons, écrous et vis desserrés.•
Vériez si des pièces sont endommagées. Adressez-vous un •
centre de services agréé Makita pour les remplacer.
Entreposage
AVERTISSEMENT :
Respectez les avertissements et précautions gurant dans le
chapitre « Précautions de sécurité » et le manuel d’instructions du
groupe moteur.
Lorsque vous entreposez la tête dresse-bordures dépourvue de son
groupe moteur, placez le cache l’extrémité de l’axe.
15
Programme d’entretien
Heures d’utilisation Avant
utilisation
Tous les
jours
(10 h)
30 h Au besoin Page
correspondante
Appareil tout entier Vérier visuellement si des
pièces sont endommagées 14
Tous les écrous et vis de
xation Serrer 14
Carter d’engrenage Graisser 14
Arbre d’entraînement Graisser 14
Lame de coupe Vérier visuellement s’il y a
des dommages 14
Groupe moteur Voir le manuel d’instructions du groupe moteur
Dépannage
Problème Cause probable Solution
Le moteur ne démarre pas. Voir le manuel d’instructions du groupe moteur.
Le moteur s’arrête peu après le démarrage.
La vitesse maximale est limitée.
L’outil de coupe ne pivote pas.
Coupez le moteur immédiatement !
La lame de coupe n’est pas sufsamment
serrée.
Bien serrer la lame de coupe.
Une brindille est coincée entre la lame de
coupe et le protecteur.
Retirer le corps étranger.
Le système d’entraînement ne fonctionne pas
correctement.
S’adresser un centre de services agréé
Makita pour une inspection et une réparation.
Le corps vibre de façon anormale.
Coupez le moteur immédiatement !
La lame de coupe est tordue, usée ou cassée. Remplacer la lame de coupe.
La lame de coupe n’est pas sufsamment
serrée.
Bien serrer la lame de coupe.
La lame de coupe n’est pas placée sur la
rondelle d’appui.
Installez correctement la lame de coupe.
Le système d’entraînement ne fonctionne pas
correctement.
S’adresser un centre de services agréé
Makita pour une inspection et une réparation.
L’outil de coupe ne s’arrête pas.
Coupez le moteur immédiatement !
Le groupe moteur ne fonctionne pas
correctement.
Voir le manuel d’instructions du groupe
moteur.
Données techniques
Modèle EE400MP
Dimensions (L x P x H) mm (pouce) 878 x 131 x 291 (34-1/2 po x 5-1/8 po x 11-1/2 po)
Poids net (sans le protecteur et la lame) kg (livres) 2,4 (5,4)
Diamètre de la lame de coupe mm (pouces) 203 (8”)
Rapport de transmission 14/29
16
Español (Instrucciones originales)
Contenido
Página
Prefacio
Muchas gracias por la adquisición de su accesorio rebordeador
Makita. Este accesorio est diseñado para instalarse en el
equipo motorizado Makita que se menciona en este manual de
instrucciones.
Antes de usar, por favor lea este folleto, así como el manual de
instrucciones del equipo motorizado. Esto le ayudar a obtener un
óptimo resultado de su accesorio rebordeador Makita.
Símbolos
Los siguientes símbolos aparecen en el accesorio y en este manual
de instrucciones. Asegúrese de entender su signicado.
Tenga especial cuidado y atención.
Lea el manual de instrucciones.
15m(50
FT
)
Mantenga el rea de trabajo despejada de
personas
Use protección ocular y auditiva.
Use guantes protectores.
Use botas resistentes con suelas
antiderrapantes. Se recomienda el uso de
botas de seguridad con punta de acero.
¡Prohibido!
Primeros auxilios
Contenido ...................................................................................... 16
Prefacio ......................................................................................... 16
Símbolos ....................................................................................... 16
Equipo motorizado aprobado ........................................................ 17
Descripción de la pieza ................................................................. 17
Medidas de seguridad ................................................................... 17
Ensamble y ajuste ......................................................................... 20
Operación...................................................................................... 20
Inspección y mantenimiento.......................................................... 21
Almacenamiento............................................................................ 21
Programa de mantenimiento ......................................................... 22
Resolución de problemas.............................................................. 22
Información técnica ....................................................................... 22
17
Equipo motorizado aprobado
Este accesorio est aprobado para ser utilizado solamente con lo(s)
siguientes(s) equipo(s) motorizado(s):
EX2650LH Multifuncional
BUX360, BUX361, BUX362, UX360D, UX361D, UX362D
Herramienta Multifuncional Inalámbrica
Solo para países excepto los EE.UU. y Canadá:
DUX60 Herramienta multifuncional inalámbrica
ADVERTENCIA:
Nunca use el accesorio con un equipo motorizado no aprobado.
Una combinación no aprobada puede resultar en lesiones graves.
Descripción de la pieza
1
2
3
5
4
Los números a continuación hacen referencia a la ilustración.
1. Eje
2. Caja de la cuchilla
3. Disco
4. Carcasa
5. Cuchilla
Medidas de seguridad
ADVERTENCIA:
Lea todas las advertencias de seguridad, así como todas las
instrucciones en ese folleto y en el manual de instrucciones
del equipo motorizado. No seguir todas las advertencias e
instrucciones que se presentan a continuación puede que
resulte en descarga eléctrica, incendio y/o graves lesiones.
Guarde todas las advertencias e instrucciones para referencia
futura.
Los términos “rebordeador” y “equipo” en las advertencias y
precauciones hacen referencia a la combinación del accesorio y
equipo motorizado.
El término “motor” en las advertencias y precauciones hace
referencia al motor o motor eléctrico del equipo motorizado.
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD
PELIGRO – Al usar su rebordeador, siga las precauciones bsicas,
incluyendo las siguientes:
a) LEA Y SIGA TODAS LAS INSTRUCCIONES – Lea atentamente
el manual de instrucciones. Familiarícese bien con los controles
y el uso apropiado del equipo. Aprenda cómo parar el equipo y
cómo desactivar los controles con rapidez.
b) VISTA ADECUADAMENTE – Use gafas protectoras o de
seguridad. No use ropa holgada ni joyas o alhajas. Éstas
podrían engancharse en las partes móviles. Se recomienda el
uso de guantes resistentes y calzado de seguridad.
c) MANTÉNGASE ALERTA - Esté al pendiente de lo que esté
haciendo y use su sentido común. No opere el equipo si est
cansado o bajo la inuencia los efectos del alcohol, medicinas u
otras sustancias.
d) PRECAUCIÓN – Para reducir el riesgo de incendio, asegúrese
de colocar la tapa del tanque de gasolina con rmeza.
e) PELIGRO – PIEZA CORTADORA GIRATORIA –
Mantenga ambas manos sobre los mangos mientras la–
cuchilla esté girando.
Mantenga los pies alejados del rea de corte.–
No intente despejar el material cortado ni el material a ser–
cortado con el motor en marcha, ni cuando la pieza cortadora
esté en movimiento.
Asegúrese de que la bujía de encendido esté desconectada–
al eliminar los residuos que se hayan atascado en la pieza
cortadora.
PRECAUCIÓN – La pieza cortadora continuar girando tras –
apagar la herramienta.
f) MANTENGA DESPEJADA EL ÁREA DE TRABAJO – Mantenga
el rea de trabajo despejada de toda persona, especialmente de
niños pequeños y mascotas.
g) USE EL REBORDEADOR CORRECTAMENTE – Use el
rebordeador para podar el crecimiento de arbustos y similares
como se indica en las instrucciones de operación. No use el
producto sobrepasando la capacidad. No use el equipo en
lugares húmedos ni mojados. Nunca permita que los niños
operen el equipo. Nunca permita que los adultos operen el
equipo sin que hayan recibido la preparación correspondiente.
h) NO SE EXCEDA EN EL ALCANCE NI SE PARE SOBRE
SUPERFICIES INTESTABLES – Mantenga un pisado y
equilibrio rmes en todo momento.
i) DESCONECTE (DESENCHUFE) LA CABEZA DE LA BUJÍA DE
ENCENDIDO –
Al no estarse utilizando.–
Antes de realizar cualquier servicio de mantenimiento,–
limpieza o similar.
Antes de cambiar los aditamentos o accesorios.–
j) DÉ UN MANTENIMIENTO DEDICADO AL EQUIPO –
Siga las instrucciones de mantenimiento que se proporcionan–
en este manual.
Para reducir el riesgo de incendio, evite la acumulación–
excesiva de césped, hojas o grasa en el equipo.
k) ALMACENE EL EQUIPO EN LUGARES CERRADOS – Al no
estarse utilizando, almacene el equipo en un lugar cerrado bajo
llave o fuera del alcance de los niños.
l) NO INTENTE HACE REPARACIONES SOBRE EL EQUIPO –
Lleve el equipo a reparación a un agencia o centro de–
reparación.
Asegúrese de que se use solamente piezas de repuesto–
idénticas y originales.
Instrucciones pertinentes sobre riesgo de
incendio o lesiones al operador
a) No use la el equipo al estar descalzo, con sandalias o calzado
abierto. Use siempre calzado de seguridad y pantalones que
cubran sus piernas por completo.
b) No use el equipo en supercies cubiertas con grava.
c) Nunca opere el equipo sin visibilidad ni iluminación adecuadas.
d) Encienda el motor con cuidado. Asegúrese de que todos los
aditamentos no se encuentren accionados antes de arrancar el
motor. Mantenga las manos, los pies y la vestimenta fuera del
alcance de la pieza cortadora y de las piezas móviles.
e) Nunca intente hacer algún ajuste mientras el motor esté
corriendo (salvo en los casos donde sea recomendado
especcamente por el fabricante).
f) Nunca descargue directamente los residuos donde se
encuentren personas alrededor ni permita que nadie se
aproxime al rea de trabajo. Tenga cuidado al dirigir la descarga
para evitar los embases de vidrio, automóviles y objetos
similares.
g) Manténgase alerta en la aceras desniveladas, zanjas en el
terreno o condiciones similares durante el uso del equipo.
Empuje siempre lentamente a través de suelo accidentado.
h) Los objetos que sean golpeados por la pieza cortadora pueden
causar graves lesiones a las personas. Se deber siempre
examinar cuidadosamente el césped y despejarse de todos los
objetos antes de rebordear
i) Si el equipo golpea algún objeto ajeno, sigua los siguientes
pasos:
1) Pare el equipo.
2) Desconecte la cabeza de la bujía de encendido.
3) Inspeccione para ver si hay daños.
18
4) Asegúrese de que cualquier daño sea reparado antes de
volver a arrancar y usar el equipo.
j) Desactive la pieza cortadora cuando el equipo se transportado o
no se esté usando.
k) Tome todas las precauciones posibles cuando deje el equipo sin
atender. Pare el motor y quite todos los aditamentos.
l) Al limpiar, reparar, inspeccionar, asegúrese de que la pieza
cortadora y todas las piezas móviles se hayan parado. Quite
la batería o desconecte el cable de la bujía de encendido, y
coloque dicho cable alejado de la bujía de tal forma que no se
produzca un encendido accidental.
m) Nunca opere el equipo sin que se encuentre colocadas todas las
piezas, placas u otros accesorios protectores.
n) Use solamente los accesorios y aditamentos suministrados o
especcamente recomendados para usarse con este equipo.
o) No opere el equipo con una pieza cortadora que esté dañada o
demasiado desgastada.
Uso destinado
Este equipo est diseñado solamente para rebordear césped •
al usarse en conjunto con el equipo motorizado aprobado.
Nunca use el accesorio para otros propósitos. Puede que el uso
inapropiado del accesorio resulte en graves lesiones.
Precauciones generales
Antes de arrancar el equipo, lea este folleto y el manual de•
instrucciones del equipo motorizado para familiarizarse con el
manejo del equipo.
No preste el accesorio a ninguna persona sin suciente •
experiencia o conocimiento en el manejo del equipo.
Al prestar el accesorio, incluya siempre este manual de•
instrucciones.
No permita que los niños ni las personas menores de 18 años •
usen el equipo. Manténgalos alejados del equipo.
Use el equipo con mxima precaucin y atencin.•
Nunca use el equipo después de haber consumido bebidas•
con alcohol, drogas, medicamentos, o si se siente cansado o
enfermo.
Tenga en cuenta que el operador o usuario es responsable de•
los accidentes o peligros que ocurran a otras personas o sus
propiedades.
Nunca intente hacer alteraciones en el accesorio.•
Siga las regulaciones en su país sobre el manejo del equipo.•
Mantenga los protectores colocados en su lugar y en buenas•
condiciones.
Mantenga las cuchillas aladas.•
Mantenga los pies y las manos alejadas del rea de corte. •
Equipo protector personal
Use casco de seguridad, así como gafas y guantes de protección•
para protegerse a sí mismo de residuos que salgan arrojados u
objetos que caigan.
Use protección para los oídos, como orejeras, para prevenir la•
pérdida auditiva.
Use vestimenta y calzado apropiados para una operación•
segura, como overol de trabajo y zapato resistente con suela
antiderrapante. No use ropa holgada ni joyas o alhajas. Las
ropa suelta, al igual que las alhajas y el cabello largo, pueden
engancharse en las partes móviles.
Use guantes protectores al tocar la cuchilla cortadora. Las•
cuchillas cortadoras pueden ocasionar graves cortaduras a las
manos expuestas.
Seguridad en el área de trabajo
Opere el equipo sólo bajo entornos con visibilidad e iluminación•
diurna adecuadas. No use el equipo en lugares oscuros o con
neblina.
Arranque y opere el motor solamente en lugares en el exterior •
que cuenten con buena ventilación. La operación en un lugar
connado con ventilacin insuciente pede resultar en muerte
por sofocacin (ahogamiento) o intoxicacin con monxido de
carbono.
Durante la operacin, nunca se pare sobre una supercie que •
sea inestable, resbalosa o inclinada. Durante época invernal,
esté atento al hielo y a la nieve, y asegúrese de pisar el suelo
con estabilidad y rmeza.
Durante la operación, mantenga a las personas alrededor, así•
como las mascotas al menos a 15 m de distancia del equipo.
Pare el motor tan pronto alguien se aproxime.
Antes de la operacin, inspeccione el rea de trabajo para ver si •
hay piedras y otros objetos duros. Éstos pueden salir arrojados o
causar un retroceso brusco del equipo, lo cual puede resultar en
graves lesiones y/o daños a la propiedad.
• ADVERTENCIA: El uso de este producto puede generar
polvo que contenga sustancias químicas que pueden causar
enfermedades respiratorias, entre otros males.
Algunos ejemplos de estos químicos son los compuestos que
se encuentran en los pesticidas, insecticidas, fertilizantes y
herbicidas.
El riesgo al que se expone variar, dependiendo de la frecuencia
con la que realice este tipo de trabajo. Para reducir la exposicin
a estos productos qumicos: trabaje en un rea bien ventilada, y
pngase el equipo de seguridad indicado, tal como las mscaras
contra el polvo que estn especialmente diseñadas para ltrar
partículas microscópicas.
Activación del equipo
Antes de ensamblar o hacer ajustes en el equipo, apague el•
motor y quite la tapa de la bujía de encendido o el cartucho de la
batería.
Use guantes protectores antes de manipular la cuchilla•
cortadora.
Antes de arrancar el motor, inspeccione el equipo para ver si hay•
daños, tuercas y tornillos ojos o algún ensamblado incorrecto.
Reemplace la cuchilla cortadora cuando se haya doblado o
dañado. Compruebe que todas las palancas e interruptores
puedan accionarse con facilidad. Limpie y seque los mangos.
Nunca intente arrancar el motor si el equipo est dañado o no •
est completamente ensamblado. De lo contrario, esto puede
que resulte en graves lesiones.
Ajuste el arnés para la correa de hombro y la empuñadura de tal •
manera que se ajuste al tamaño del cuerpo del operador.
Verique si hay piezas dañadas - Antes de continuar usando el •
accesorio, protector u otra pieza del equipo se daña, se deber
vericar cuidadosamente el funcionamiento para determinar
que vaya a realizar debidamente la función para la que se haya
diseñado. Verique la alineacin de las piezas mviles, la unin
de las mismas, roturas de las piezas, montura y cualquier otra
condición que pueda afectar la operación. Un protector o pieza
que se haya dañado deber repararse o remplazarse de manera
apropiada por un centro de servicio autorizado a menos que se
indique de alguna otra forma en el manual de instrucciones.
Arranque del motor
Use el equipo de protección personal antes de arrancar el motor.•
Arranque el motor por lo menos a 3 metros (10 pies) de distancia•
del lugar de abastecimiento de combustible.
Antes de arrancar el motor, asegúrese de que no haya personas•
ni animales en el rea de trabajo.
Cuando arranque el motor o coloque un cartucho de batería,•
mantenga la pieza cortadora alejada de su cuerpo y de cualquier
otro objeto, incluyendo el suelo. Puede que dicha pieza se
mueva al arrancar el motor y que cause graves lesiones o daños
al equipo y/o a la propiedad.
Coloque el equipo en suelo rme. Mantenga un buen equilibrio y •
pise rmemente el suelo.
Al jalar la perilla del arrancador, sujete el equipo con rmeza •
contra el suelo con su mano izquierda. Nunca se pare sobre el
eje de operación del equipo.
19
Siga el manual de instrucciones del equipo motorizado para•
arrancar el motor.
Si la pieza cortadora gira durante la marcha pasiva del motor,•
pare el motor y haga el ajuste para bajar la velocidad del motor
en marcha pasiva.
Operación
No altere los ajustes reguladores del motor ni sobreacelere la•
velocidad del motor.
Si el equipo vibra anormalmente, pare el motor de inmediato y•
verique la causa. Generalmente la vibracin es señal de que
hay algún problema.
Pare el motor cada vez que abandone el lugar de trabajo; quite•
la batería o desconecte la cabeza de la bujía de encendido antes
de despejar algún obstrucción en la pieza cortadora, así como al
hacer algún servicio de reparación, ajuste o inspección.
Use el producto desde un lugar donde los protectores bloqueen•
la línea directa de la pieza cortadora.
En el evento de alguna emergencia, apague el motor de•
inmediato.
Si percibe algo que le parezca extraño (p.ej. ruido o vibracin •
inusuales) durante la operación, apague el motor. No use el
equipo hasta que la causa se haya reconocido y resuelto.
La pieza cortadora continúa moviéndose durante un momento•
breve tras haber soltado el gatillo acelerador o apagado el motor.
No se apresure en hacer contacto con la pieza cortadora.
Coloque el arnés para la correa de hombro con el motor activo•
en marcha pasiva solamente.
Durante la operación, use el arnés para la correa de hombro.•
Mantenga rmemente el equipo sobre su costado derecho.
Sostenga el mango delantero con la mano izquierda y el mango•
trasero con la mano derecha, independientemente de que usted
sea diestro o zurdo. Sujete con sus manos los mangos de tal
forma que los dedos enrollen el mango encontrndose con el
pulgar.
Nunca intente operar el equipo con una sola mano. Puede•
que haya pérdida del control resultando en lesiones graves
o mortales. Para reducir el riesgo de lesiones, mantenga sus
manos y pies alejados de la pieza cortadora.
No se exceda al querer alcanzar algo. Mantenga los pies rmes •
y el equilibrio en todo momento. Esté al tanto de obstculos
ocultos como troncos aún enterrados de rboles cortados, races
y zanjas para evitar tropezones.
Nunca trabaje estando sobre escaleras o rboles para evitar la •
pérdida del control.
Si el equipo recibe un golpe fuerte o cae al suelo, revise su•
condición antes de continuar el trabajo. Revise el sistema de
combustible para ver si hay fugas, así como los controles y
dispositivos de seguridad para ver si hay alguna falla. Si hay
cualquier daño o algo le resulta dudoso, solicite una inspeccin
y servicio de reparación en un centro de servicio autorizado
Makita.
No toque la carcasa. La carcasa se calienta durante la operación.•
Tome un descanso para prevenir la pérdida del control debido•
al cansancio. Recomendamos tomar un descanso de 10 a 20
minutos por cada hora de trabajo.
Siempre que vaya a dejar de atender el equipo, incluso durante•
un momento breve, apague el motor o quite el cartucho de la
batería. Un equipo desatendido con el motor corriendo puede
ser usado por una persona no autorizada y causar un grave
accidente.
Siga el manual de instrucciones del equipo motorizado para un•
uso correcto de la palanca de control y del interruptor.
Durante o tras la operación, no coloque el equipo caliente sobre•
césped seco ni sobre material que pudiese prender fuego.
Si las ramas o el césped quedan atrapados entre la pieza•
cortadora y el protector, pare el motor y quite la bujía de
encendido siempre antes de despejar la obstrucción. De lo
contrario, puede que la rotación accidental de la cuchilla cause
lesiones graves.
En caso de que la herramienta golpee piedras u otros objetos•
duros, apague el motor de inmediato y haga una inspección de la
pieza cortadora.
Revise frecuentemente la pieza cortadora durante la operación•
para ver si hay grietas o daños. Antes de la inspeccin, apague
el motor y espere a que la pieza cortadora se haya detenido
completamente. Reemplace inmediatamente una pieza cortadora
dañada, incluso cuando se trate solo de grietas en la supercie.
No haga nunca cortes que le queden por encima de la altura de•
su cintura.
Antes de iniciar la operación de corte, espere hasta que la pieza•
cortadora alcance velocidad constante tras haber accionado el
gatillo.
Asegúrese siempre de pisar rmemente en suelo inclinado. •
Camine, nunca corra.•
Aplique extrema precaucin al avanzar de reversa o al jalar el •
rebordeador hacia usted.
Asegúrese de que la cuchilla se haya parado antes de atravesar•
por supercies que no sean de césped o al transportar el
rebordeador desde o hacia al rea a ser podada.
Pare el motor cada vez que desatienda el rebordeador.•
Piezas cortadoras
Nunca use cuchillas incorrectas, incluyendo cadenas metlicas •
de múltiples piezas que giran alrededor de un pivote ni cuchillas
de dientes horizontales. Esto puede que resulte en graves
lesiones.
Use siempre el protector de la pieza cortadora adecuado para la•
pieza cortadora a ser utilizada.
Vibración
Puede que las personas con deciencia en su circulacin •
sangunea que estén expuestas a vibracin excesiva sufran de
lesiones en los vasos sanguíneos o el sistema nervioso. Puede
que la vibración cause los siguientes síntomas generados en los
dedos, manos o muñecas: entumecimiento (adormecimiento de
las partes del cuerpo), sensación de hormigueo, dolor y punción,
así como alteraciones de la piel o del color de ésta. ¡Acuda a su
médico si experimenta cualquiera de estos sntomas!
Para reducir el riesgo de “enfermedad de dedeo blanco”,•
mantenga sus manos tibias durante la operación y dé un
mantenimiento adecuado al equipo y los accesorios.
Transporte
Antes de ensamblar el equipo, apague el motor y quite la tapa de•
la bujía de encendido o el cartucho de la batería. Quite la pieza
cortadora.
Al transportar el equipo, crguelo horizontalmente sujetndolo •
del eje. Mantenga el moe que se encuentra caliente alejado de
su cuerpo.
Al estar transportando el equipo en un vehculo, je la posicin •
del equipo para evitar que se voltee. De lo contrario, puede que
resulte en fugas de combustible, as como daños al equipo y a
otros artículos.
20
Mantenimiento
Lleve su equipo a que le den servicio de mantenimiento a un•
centro autorizado de servicio, y siempre empleando piezas de
repuesto originales. La reparación incorrecta y el mantenimiento
deciente pueden acortar la vida útil del equipo y aumentar el
riesgo de accidentes.
Antes de realizar cualquier servicio de reparación, mantenimiento•
o limpieza sobre el equipo, apague siempre el motor y quite la
tapa de la bujía de encendido o el cartucho de la batería. Espere
hasta que el motor se haya enfriado.
Para reducir el riesgo de incendio, nunca realice servicios sobre•
el equipo en proximidad de las llamas de algún fuego.
Use siempre guantes protectores al manipular la cuchilla•
cortadora.
Elimine siempre la tierra y el polvo del equipo. Para este•
propósito, nunca use gasolina, bencina, diluyentes (tíner),
alcohol o alguna sustancia similar. Puede que esto resulte en
descoloracin, deformacin y grietas de las piezas de plstico.
Tras cada uso, apriete todos los tornillos y las tuercas, excepto •
los que se usan para el ajuste del carburador.
Nunca intente realizar algún procedimiento de mantenimiento o•
reparación que no se encuentre descrito en este folleto o en el
manual de instrucciones del equipo motorizado. Para esos casos
acuda a los centros de servicio autorizado Makita.
Use siempre piezas de repuesto y accesorios originales Makita•
solamente. El uso de piezas o accesorios de otros fabricantes
puede que resulte en averas del equipo, ocasionado daños a la
propiedad y/o graves lesiones.
Solicite de forma periódica a un centro de servicio autorizado•
Makita que inspeccione y haga servicio de mantenimiento sobre
el equipo.
Almacenamiento
Antes de almacenar el equipo, proceda con limpiarlo y hacer•
el mantenimiento de forma cabal. Retire la tapa de la bujía de
encendido o el cartucho de la batería. Drene el combustible
después de que el motor se haya enfriado. Quite la pieza
cortadora.
Si el tanque del combustible debe drenarse, lleve esto a cabo en•
un lugar al aire libre.
Almacene el equipo en un lugar seco y elevado o bajo llave para•
que no esté al alcance de los niños.
No recargue el equipo contra alguna pared o similar. De lo•
contrario, puede que repentinamente se caiga causando alguna
lesión.
Primeros auxilios
• Tenga siempre a su alcance un juego de primeros auxilios.
Reponga inmediatamente cualquier artículo que haya
utilizado de su juego de primeros auxilios.
Al pedir ayuda, proporcione la siguiente información:•
Lugar del accidente–
Lo sucedido–
Número de personas lesionadas–
Descripción de la lesión–
Su nombre–
Ensamble y ajuste
ADVERTENCIA:
Antes de ensamblar o hacer ajustes en el equipo, apague el•
motor y quite la tapa de la bujía de encendido o el cartucho de
la batería. De lo contrario, puede que la pieza cortadora u otras
piezas se muevan resultando en graves lesiones.
Use guantes protectores antes de manipular la cuchilla•
cortadora. Durante el ensamble o el ajuste, puede que sus dedos
entren en contacto con la cuchilla cortadora ocasionando graves
lesiones.
Recueste el equipo siempre que lo vaya a ensamblar o al hacer•
ajustes en éste. Tener el equipo erguido en posición vertical
durante el ensamblado o el ajuste puede resultar en graves
lesiones.
Siga las advertencias y precauciones que se indican en el•
capítulo “Medidas de seguridad”, así como en el manual de
instrucciones del equipo motorizado.
Instalación del accesorio al equipo motorizado
A
C
D
B
2
3
1
4
Para instalar el accesorio al equipo motorizado, sigua los pasos
que se indican a continuación.
Asegúrese de que la palanca de bloqueo1. (A) no se encuentre
apretada.
Alinee la clavija2. (B) con la marca de la echa (C).
Inserte el eje en el eje de operación del equipo motorizado hasta3.
que el botón de liberación (D) emerja.
Apriete la palanca de bloqueo4. (A) con rmeza como se muestra.
Para quitar el accesorio, aoje la palanca de bloqueo, presione el
botn de bloqueo y extraiga el eje.
AVISO: No apriete la palanca de bloqueo (A) sin que el eje del
accesorio se encuentre insertado. De lo contrario, puede que
la palanca de bloqueo estreche el acceso del eje de operación
demasiado y lo dañe.
Instalación y desinstalación de la cuchilla
(1)
(2)
(3)
(4)
(5)
Gire la arandela receptora (2) de tal forma que el oricio sobre la 1.
arandela receptora se alinee con el oricio en la carcasa.
Inserte la llave hexagonal (1) a través de los oricios. Asegúrese 2.
que la arandela receptora no gire.
Sujetando la llave hexagonal, gire la tuerca (5) en sentido de las 3.
agujas del reloj con una llave de tubo.
Quite la tuerca y la abrazadera (4).4.
Coloque la cuchilla (3).5.
Vuelva a colocar la abrazadera y la tuerca.6.
Sujetando la llave hexagonal, gire la tuerca en sentido contrario a 7.
las agujas del reloj para jar la cuchilla.
Para quitar la cuchilla, siga los pasos anteriores en reversa.
NOTA: La tuerca de jacin de la cuchilla (con la arandela
de resorte) se desgasta con el transcurso del tiempo. Si se
puede apreciar cualquier desgaste o deformación de la tuerca,
reemplcela.
Operación
ADVERTENCIA:
Si la pieza cortadora se mueve durante la marcha pasiva del•
motor, ajuste para bajar la velocidad del motor en marcha pasiva.
De lo contrario no podr parar la pieza cortadora al desactivar el
acelerador, lo cual puede causar lesiones graves.
Siga las advertencias y precauciones que se indican en el•
capítulo “Medidas de seguridad”, así como en el manual de
instrucciones del equipo motorizado.
Other manuals for EE400MP
3
Table of contents
Languages:
Other Makita Trimmer manuals
Makita
Makita UR017GZ User manual
Makita
Makita DUN500W User manual
Makita
Makita DUR368AZ User manual
Makita
Makita EH6000W Instruction Manual
Makita
Makita UH3000DW User manual
Makita
Makita EY2650H User guide
Makita
Makita DUH551 User manual
Makita
Makita DUR193SF User manual
Makita
Makita BCM3310 User manual
Makita
Makita RBC2510 User manual
Makita
Makita UR202C User manual
Makita
Makita UH004G User manual
Makita
Makita UH200D User manual
Makita
Makita DUM604 User manual
Makita
Makita EX2650LH Instruction Manual
Makita
Makita UR013G User manual
Makita
Makita DUH551 User manual
Makita
Makita UH013G User manual
Makita
Makita DUR194 User manual
Makita
Makita DUH481 User manual
Popular Trimmer manuals by other brands
PLP
PLP B20 Owner's/operator's manual
VARO
VARO Powerplus GardenPro POWXG2008 quick start guide
Stihl
Stihl HSA 50.0 instruction manual
Einhell Royal
Einhell Royal BHS 26 Original operating instructions
Echo
Echo SRM-230 - 11-03 SERIAL NUMBER... Operator's manual
Craftsman
Craftsman 315.CR2000 Operator's manual
