Marechal Electric MELTRIC CS1000 User manual

GENERAL
CS1000 single pole plugs and connectors are designed with safety and durability in mind.
A nger guard on the receptacle provides IP2X protection from live parts. A locking pin
prevents unwanted disconnection. Each phase as well as the neutral and ground are color
coded and keyed to prevent improper connection. Please follow the instructions below to
ensure the proper installation and use of the product.
There are inherent dangers associated with electrical products. Failure
to follow safety precautions can result in serious injury or death. These
instructions must be followed to ensure the safe and proper installation, operation and
maintenance of the MELTRIC® devices. Before installation, disconnect all sources of power
to the circuit to eliminate the risk of electrical shock.
RATINGS
CS1000 plugs and receptacles are UL and CSA listed in accordance with UL 1691 and
CSA 1691-12. CS1000 devices are for use in Non-Load Break applications up to 400A at
600VAC, 600VDC (in North America) or 1000VAC, 1500VDC
(in Europe – CE rated).
The CS1000 devices are NOT designed or listed for current interruption.
Risk of Electric Shock. Do Not Disconnect Under Load.
INSTALLATION
These products should be installed by qualied personnel in accordance with all
applicable local and national electrical codes.
Before starting, verify that the power is off, that the product ratings are appropriate for
the, application, and that the conductors meet code requirements and are within the
capacities of the lugs noted in Table 1.
NOTICE: Connect only copper or copper-clad wire to this device.
NOTICE: For correct operation, the power cable must not exert signicant force on the
product.
Wiring of the main conductor
Strip the conductor by approximately 1-1/8" depending on the lug used. Lugs that are to
be crimped with Greenee EK6IDL11 Crimping Tool shall have 1 crimp applied. Lugs that
are to be crimped using the DeWalt 12-Ton tool shall have 2 crimps applied.
Tighten small (through 45-3A12D) Straight Threaded Lugs (Type D) with a 21 mm
wrench and large (45-3A18D and up) with a 24 mm wrench. Tighten Straight With
Terminal Lug (Type C) screw and washer with a 19 mm socket.
The tightening torque must not be transmitted to the insulated casing. To avoid
transmitting torque to the device when securing the lugs, hold the terminal in place
with a 20 mm wrench.
Torque both Type C and Type D style lugs to 30 ft-lb.
Assembly of the handle
Screw handle onto the product and tighten the cable gland with an appropriate tool.
Block the rotation of the handle with the supplied screw. Assemble as shown below.
Assembly with adapter plate
Assemble the adaptor plate on the product and tighten the M40 nut with an appropriate
tool. Align tabs and assemble as shown.
Hole pattern for adapter plate
NOTICE: In order to maintain IP66/67 protection in custom installations, watertight seals
must be used under the heads of the four mounting fasteners and they must be retained by
a lock washer and nut on the inside of the box or panel. Alternatively, four blind holes can
be drilled and threaded to accommodate #8-32 x 5/8" mounting screws. The hole depth
must be sufcient to achieve adequate gasket compression.
Assembly on an inclined sleeve (with adapter plate)
Assemble the adapter plate on the inclined sleeve. Do not forget the gasket between the
adaptor plate and the inclined sleeve, and between the inclined sleeve and the panel.
Assemble as shown.
When mounting on a wall or panel, position the inlet or receptacle so that the
locking pin or latch is at the top.
Assembly on a panel board
Direct assembly
Assemble the product on the panel board and tighten the M40 nut supplied, with an
appropriate tool.The watertightness is achieved by the color-coded ring.
Color coded ring and color-coded ring for the lid
In order to achieve watertightness, do not forget the color-coded ring at the rear of the
inlet or receptacle and the panel.
5 Mechanical Keying Postions
(North America color codes shown.)
The color-coded rings of receptacles and connectors include a cap. The color-coded
rings of plugs and inlets do not include a cap.
Rated current and voltage markings
It is essential to indicate the current and voltage of the main circuit on the supplied
stickers. Apply the stickers on or adjacent to the product so they can easily be seen.
OPERATION
To ensure safe and reliable operation, MELTRIC®plugs and receptacles must be
used in accordance with their assigned ratings.
They can only be used in conjunction with mating receptacles or plugs manufactured by
MELTRIC®or another licensed producer of products bearing the technology trade-
mark.
Connection
First check to see that the power source is de-energized. DO NOT ENGAGE ON
AN ENERGIZED CIRCUIT.
Orient the plug so the contact will t into the receptacle gure 1 . Push the plug partially
into the receptacle and rotate the plug counterclockwise until it hits a stop gure 2 . Then
insert plug fully into receptacle and rotate clockwise about one quarter turn until the
locking pin engages into the slot on the receptacle gure 3 .
Disconnection
First check to see that the power source is de-energized. DO NOT DISCONNECT
ON AN ENERGIZED CIRCUIT.
Insert unlocking key onto locking pin as shown in gure 4 . Disengage locking pin by
sliding unlocking key as shown in gure 5 . When locking pin is released, hold unlocking
key in position and twist plug counterclockwise about 30° as shown in gure 6 . After
turning, withdraw plug.
PADLOCKING OPTION
Assembly
Place the locking ring as shown:
Operation
Connect the product equipped with the locking ring, insert the shaft and padlock it.
MAINTENANCE
Before inspecting, repairing, or maintaining MELTRIC®products,
disconnect electrical power to the receptacle to eliminate the risk of
electrical shock.
MELTRIC® products require little on-going maintenance. However, it is a good practice to
periodically perform the following general inspections:
• Check the mounting screws for tightness.
• Verify that the weight of the cable is supported by the strain relief mechanism and not
by the terminal connections.
• Check the IP gaskets for wear and resiliency. Replace as required.
• Verify the electrical continuity of the ground circuit.
• Check the contact surfaces for cleanliness and pitting.
Deposits of dust or similar foreign materials can be rubbed off the contacts with a clean
cloth. Sprays and grease should not be used, as they tend to collect dirt. If any signicant
pitting of the contacts or other serious damage is observed, the device should be
replaced.
Receptacle contacts may be inspected by a qualied electrician. This should only be done
with the power off.
MANUFACTURER’S RESPONSIBILITY
MELTRIC®s responsibility is strictly limited to the repair or replacement of any product
that does not conform to the warranty specied in the purchase contract. MELTRIC®shall
not be liable for any penalties or consequential damages associated with the loss of
production, work, prot or any nancial loss incurred by the customer.
MELTRIC®Corporation shall not be held liable when its products are used in conjunction
with products not bearing the technology trademark. The use of MELTRIC®
products in conjunction with mating devices that are not marked with the
technology trademark shall void all warranties on the product.
MELTRIC® Corporation is an ISO 9001 certied company. Its products are designed,
manufactured and rated in accordance with applicable UL, CSA and IEC standards.
MELTRIC® designs and manufactures its products in accordance with Marechal keying
standards established to ensure intermateablility with similarly rated products
manufactured by Marechal Electric Group.
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
Table 1
B Strand Die Color Strip mm Strip inches Straight w/
Terminal Straight Threaded
2/0 KC12-2/0 black 23 0.91 45-4A50C 45-4A50D
3/0 KC12-3/0 orange 28 1.10 45-4A70C 45-4A70D
4/0 KC12-4/0 purple 28 1.10 45-4A70C 45-4A70D
250 KC12-250 yellow 33 1.30 45-4A95C 45-4A95D
300 KC12-300 white 32 1.26 45-4A12C 45-4A12D
350 KC12-350 red 36 1.42 45-4A15C 45-4A15D
400 KC12-400 blue 40 1.57 45-4A18C 45-4A18D
500 KC12-500 brown 40 1.57 45-4A18C 45-4A18D
600 KC12-600 green 43 1.69 45-4A24C 45-4A24D
750 KC12-750 black 45 1.77 45-4A30C 45-4A30D
H Strand (DLO) or Type W
1/0 KC12-2/0 black 23 0.91 45-4A50C 45-4A50D
2/0 KC12-3/0 orange 28 1.10 45-4A70C 45-4A70D
3/0 KC12-4/0 purple 28 1.10 45-4A70C 45-4A70D
4/0 KC12-250 yellow 33 1.30 45-4A95C 45-4A95D
262 KC12-350 red 32 1.26 45-4A12C 45-4A12D
300 KC12-400 blue 36 1.42 45-4A15C 45-4A15D
313 KC12-400 blue 36 1.42 45-4A15C 45-4A15D
350 dieless only 40 1.57 45-4A18C 45-4A18D
373 KC12-500 brown 40 1.57 45-4A18C 45-4A18D
444 dieless only 43 1.69 45-4A24c 45-4A24D
500 KC12-700 pink 43 1.69 45-4A24C 45-4A24D
535 KC12-700 pink 43 1.69 45-4A24C 45-4A24D
646 KC12-750 black 45 1.77 45-4A30C 45-4A30D
777 dieless only 55 2.17 45-4A40C 45-4A40D
1. Lugs to be crimped using either greenlee EK6IDL11 crimping tool, Dieless 120V CHRG or (unless noted
otherwise) DeWalt 20V MAX Cable Crimping tool with die (DCE300M2) 12-Ton using Greenlee KC12 hex U-dies
2. The ground conductor for the CS1000 series devices shall be limited to a maximum size of 1/0 AWG
3. Intended to be wired with conductors rated to 90°C or higher
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
Screw to block rotation
Watertightness gasket
Adapter plate Cap (partial view)
M40 nut Cap with Color-coded ring
1.89"
.19Ø mount
holes
2.25"
1.89"
Adapter plate
Inclined sleeve
M40 nut
Watertightness gaskets
Color-coded ring
Locking latch Locking pin
M40 nut
Color-coded ring
L1
L2
L3
Neutral
Ground
Positive
Negative
Color-coded ring on plug side
Cap with color-coded ring on receptacle side
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
1
Insert
2
Twist then
insert
3
Twist until
pin locks
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
4
Insert
unlock
tool
5
Retract
locking
pin
6
Twist &
Remove
Watertightness
gasket
Lug
Locking ring Color-coded ring
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
INSCS1000 H
meltric.com
CS1000
ENGLISH OPERATING INSTRUCTIONS
MELTRIC Corporation / 4765 W. Oakwood Park Drive Franklin, WI 53132
Tel.:[phone]/Fax:[phone]/e-mail:[e-mail]
INSCS1000 H
A manufacturer of products using MARECHAL®TECHNOLOGY
©2023 MELTRIC Corporation. All rights reserved.
MODE D’EMPLOI
INSTRUCCIONES
Back
to Top

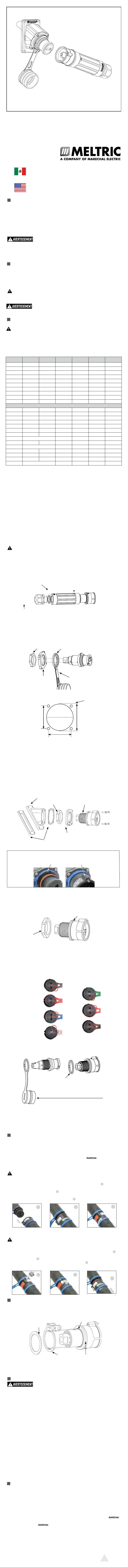

RENSEIGNEMENTS GÉNÉRAUX
Les ches unipolaires et connecteurs CS1000 sont conçus de sorte à en assurer
la sécurité et la durabilité. Le protège-doigts monté sur la prise recouvre les pièces
sous tension d’un bouclier offrant un indice de protection IP2X. Une tige de blocage
prévient les débranchements par inadvertance. Pour prévenir les erreurs de
connexion, les conducteurs de phase, neutre et de mise à la terre sont identiés
par un code de couleur et des détrompeurs. Suivre les instructions ci-dessous pour
garantir l’installation et l’utilisation adéquates du produit.
Les produits électriques présentent des dangers inhérents. Le
non-respect des règles de sécurité peut entraîner des blessures
graves ou la mort. Les présentes instructions doivent être suivies pour assurer une
installation, une utilisation et un entretien adéquats et sécuritaires des appareils
MELTRIC®. Avant l’installation, débranchez toute source d’alimentation du circuit an
d’éliminer les risques d’électrocution.
CLASSIFICATION
Les ches et prises CS1000 sont homologuées UL et CSA conformément à la norme
UL 1691 et CSA 1691-12. Les dispositifs CS1000 sont conçus pour les utilisations
sans interrupteur coupe-charge pouvant atteindre 400 A à 600 V c.a., 600 V c.c. (en
Amérique du Nord) ou 1000 V c.a., 1500 V c.c. (en Europe – homologation CE).
Les dispositifs CS1000 ne sont NI conçus NI homologués pour servir
d’interrupteurs de tension.
Risque de choc électrique. Ne pas déconnecter sous
charge.
INSTALLATION
Ces produits doivent être installés par une personne qualiée, dans le respect
de tous les codes de l’électricité locaux et nationaux.
Avant de commencer l’installation, s’assurer que l’alimentation électrique est
coupée, que le calibre des produits correspond à l’utilisation prévue, que les
conducteurs satisfont aux normes des codes et qu’ils ne dépassent pas la capacité
des cosses (tableau 1).
MISE EN GARDE: Raccorder uniquement un connecteur en cuivre ou cuivré à ce
dispositif.
MISE EN GARDE: Pour que le produit fonctionne correctement, la tension maximale
exercée sur celui-ci par le câble d’alimentation doit être raisonnable.
Raccordement du conducteur principal
Dénuder le conducteur sur environ 30 mm, selon la cosse utilisée. Les cosses
compressées avec l’outil Greenlee EK6IDL 11 devraient avoir 1 point de sertissage.
Les cosses compressées avec l’outils DeWalt 12-ton devraient avoir 2 points de
sertissage.
Cosses droites letées (type D): serrer les étroites (jusqu’à 45-3A12D) à l’aide d’une clé
de 21 mm, et opter pour une clé de 24 mm pour les larges (45-3A18D ou plus). Cosses
droites à borne (type C) : serrer la vis et la rondelle au moyen d’une douille de 19 mm.
Le couple de serrage ne doit pas être transmis à la gaine isolée. Pour éviter de
transférer le couple au dispositif lors du sertissage des cosses, maintenir la borne en
place à l’aide d’une clé de 20 mm.
Les cosses de type C et D présentent un letage métrique M12 d’un diamètre
intérieur de 1,75. Serrer toutes les cosses à un couple de 30 pi-lb.
Assemblage de la poignée
Visser la poignée dans le produit, puis serrer la goupille de câble en utilisant l’outil
approprié. Bloquer la rotation de la poignée au moyen de la vis fournie. Assembler
le tout tel qu’illustré ci-dessous.
Assemblage avec plaque d’adaptation
Monter la plaque d’adaptation sur le produit et serrer l’écrou M40 à l’aide de l’outil
approprié. Aligner les languettes et finaliser l’assemblage tel qu’illustré ci-dessous.
Positionnement des trous pour la plaque d’adaptation
MISE EN GARDE: Pour maintenir l’indice de protection IP66/67 dans le cas des
installations personnalisées, des joints étanches doivent être insérés sous les têtes des
quatre xations de montage. Ils doivent ensuite être immobilisés à l’aide d’une rondelle
de blocage et d’un écrou vissés à l’intérieur du boîtier ou derrière le panneau. Autre
possibilité : percer quatre trous borgnes et les leter de sorte qu’ils accueillent des vis de
montage nº 8 (32 x 5/8 po). La profondeur du trou doit être sufsante pour permettre une
compression adéquate des joints.
Assemblage sur un manchon incliné (avec plaque d’adaptation)
Monter la plaque d’adaptation sur le manchon incliné. Ne pas oublier d’insérer les joints :
la rondelle entre la plaque d’adaptation et le manchon incliné, et le joint d’étanchéité
entre le manchon et le panneau. Assembler le tout tel qu’illustré ci-dessous.
Si le montage est effectué sur un mur ou un panneau, positionner le socle femelle
ou la prise de manière à placer la tige de blocage ou le verrou au sommet.
Assemblage sur un panneau
Assemblage direct
Assembler sur le panneau et serrer l’écrou M40 fourni au moyen de l’outil approprié.
La rondelle à code de couleur sert de joint d’étanchéité pour le montage.
Rondelle à code de couleur et rondelle à code de couleur pour le couvercle
Pour assurer l’étanchéité du montage, ne pas oublier d’insérer la rondelle colorée
entre le panneau et l’arrière du socle femelle ou de la prise.
5 crans détrompeurs
(code couleur nord-américain illustré)
Un bouchon est suspendu aux rondelles à code couleur des prises et connecteurs.
La rondelle des fiches et socles femelles n’est pas jointe à un bouchon.
Indication de l’intensité et de la tension nominales
Il est crucial d’inscrire le courant et la tension du circuit principal sur les autocollants
fournis. Apposer les autocollants sur le produit ou à proximité immédiate, à un
endroit bien visible.
UTILISATION
Pour assurer une utilisation sécuritaire et able, les ches et prises MELTRIC®
doivent être utilisées conformément à leur classication respective.
Elles peuvent uniquement être utilisées avec des ches ou des prises fabriquées
par MELTRIC®ou un autre fabricant de produits de marque .
Connexion
Vérier d’abord que la source d’alimentation a été coupée.
NE PAS RACCORDER À UN CIRCUIT SOUS TENSION.
Orienter la che de sorte que le contact s’insère dans la prise gure 1 . Enfoncer
partiellement la che dans la prise, puis tourner la che en sens horaire jusqu’à ce
qu’elle se verrouille en place gure 2 . Finir d’enfoncer la che dans la prise, puis la
tourner de nouveau d’un quart de tour en sens horaire jusqu’à ce que la tige de
blocage s’insère dans la fente de la prise gure 3 .
Déconnexion
Vérier d’abord que la source d’alimentation a été coupée. NE PAS
DÉCONNECTER D’UN CIRCUIT SOUS TENSION.
Insérer la clé de déverrouillage sur la tige de blocage tel qu’illustré à la gure 4.
Dégager la tige de blocage en glissant la clé de déverrouillage de la manière
présentée à la gure 5 . Une fois la tige dégagée, maintenir la clé en place, puis
tourner la che sur environ 30° comme l’indique la gure 6 . Retirer la che après
avoir effectué la rotation.
CADENASSAGE
Assemblage
Positionner l’anneau de cadenassage de la manière illustrée:
Fonctionnement
Relier le produit équipé de l’anneau de cadenassage, insérer la tige, puis verrouiller.
ENTRETIEN
Avant de procéder à l’inspection, à la réparation ou à l’entretien
de produits MELTRIC®, couper l’alimentation électrique de la
prise pour éliminer tout risque de décharge électrique.
Les produits MELTRIC®nécessitent peu d’entretien. Cependant, il est recommandé
d’effectuer périodiquement les inspections suivantes:
• S’assurer que les vis de montage sont bien serrées.
• S’assurer que le poids du câble est supporté par le serre-câble, et non par les
bornes.
• Vérier l’état et l’usure des joints IP. Les remplacer au besoin.
• Vérier la continuité électrique du circuit de mise à la terre.
• Examiner les surfaces de contact pour s’assurer de leur propreté et de
l’absence de piqûres.
Utiliser un linge propre pour enlever les dépôts de poussière ou de corps étrangers.
Ne pas utiliser de produits en vaporisateur, car ils ont tendance à ramasser la
saleté. En cas de piqûres importantes sur les contacts ou d’autres dommages
graves, remplacer l’appareil.
Les contacts de la prise doivent être inspectés par un électricien qualié, et seulement
lorsque l’alimentation électrique est coupée.
RESPONSABILITÉ DU FABRICANT
La responsabilité de MELTRIC® se limite strictement à la réparation ou au
remplacement de tout produit non conforme à la garantie précisée dans le contrat
d’achat. MELTRIC® ne peut être tenue responsable des pénalités ou des dommages
indirects découlant d’une perte de production, de travail, de bénéces, ou de toute
perte nancière subie par le client.
MELTRIC® Corporation ne peut être tenue responsable lorsque ses produits sont
utilisés avec d’autres produits qui ne portent pas la marque de commerce
Le branchement de produits MELTRIC®dans des produits qui ne portent pas la
marque de commerce a pour effet d’annuler toutes les garanties du
produit.
MELTRIC Corporation possède la certication ISO 9001. Ses produits sont conçus,
fabriqués et classés selon les normes UL, CSA et IEC applicables. MELTRIC®
conçoit et fabrique ses produits selon les normes de congurations des contacts de
Marechal établies pour garantir la compatibilité de ses produits avec les produits de
classes similaires fabriqués par Marechal Electric Group.
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
Tableau 1
Calibre du
conducteur2Type Couleur Diamètre en
mm Diamètre en pouce Droit avec borne Droit leté
2/0 KC12-2/0 noir 23 0.91 45-4A50C 45-4A50D
3/0 KC12-3/0 orange 28 1.10 45-4A70C 45-4A70D
4/0 KC12-4/0 violet 28 1.10 45-4A70C 45-4A70D
250 KC12-250 jaune 33 1.30 45-4A95C 45-4A95D
300 KC12-300 blanc 32 1.26 45-4A12C 45-4A12D
350 KC12-350 rouge 36 1.42 45-4A15C 45-4A15D
400 KC12-400 bleu 40 1.57 45-4A18C 45-4A18D
500 KC12-500 brun 40 1.57 45-4A18C 45-4A18D
600 KC12-600 vert 43 1.69 45-4A24C 45-4A24D
750 KC12-750 noir 45 1.77 45-4A30C 45-4A30D
À brin DLO ou conique W
1/0 KC12-2/0 noir 23 0.91 45-4A50C 45-4A50D
2/0 KC12-3/0 orange 28 1.10 45-4A70C 45-4A70D
3/0 KC12-4/0 violet 28 1.10 45-4A70C 45-4A70D
4/0 KC12-250 jaune 33 1.30 45-4A95C 45-4A95D
262 KC12-350 rouge 32 1.26 45-4A12C 45-4A12D
300 KC12-400 bleu 36 1.42 45-4A15C 45-4A15D
313 KC12-400 bleu 36 1.42 45-4A15C 45-4A15D
350 dieless only 40 1.57 45-4A18C 45-4A18D
373 KC12-500 brun 40 1.57 45-4A18C 45-4A18D
444 dieless only 43 1.69 45-4A24c 45-4A24D
500 KC12-700 rose 43 1.69 45-4A24C 45-4A24D
535 KC12-700 rose 43 1.69 45-4A24C 45-4A24D
646 KC12-750 noir 45 1.77 45-4A30C 45-4A30D
777 dieless only 55 2.17 45-4A40C 45-4A40D
1. Les cosses doivent être compressées avec un outil Greenlee EK6IDL 11, sans moule 120V CHRG ou ( à moins
d’avis contraire) Un outil de compression DeWalt 20V MAX avec moule (DCE300M2) 12 tonnes en utilisant les
moules en U de Greenlee KC12.
2. Le conducteur de mise à la terre devrait se limiter au calibre 1/0
3. Conçu pour être utilisé avec des conducteurs approuvés pour 90oC ou plus
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
Vis de blocage de la rotation
Rondelle d’étanchéité
Plaque
d’adaptation
Capuchon (vue
partielle)
Écrou M40 Capuchon avec rondelle à
code de couleur
1.89"
Trous de
montage de
0,19 Ø
2.25"
1.89"
Plaque d’adaptation
Manchon incliné
Écrou M40
Joints d’étanchéité
Rondelle à code de
couleur
Verrou Tige de blocage
Écrou M40
Rondelle à code de couleur
L1
L2
L3
Neutre
Mise à la
terre
Pôle positif
Pôle négatif
Rondelle à code de couleur
du côté de la fiche
Bouchon joint à une rondelle à code de
couleur du côté du socle
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
2
Tourner
puis in-
sérer
3
Tourner
jusqu’à ce
que la tige
se verrouille
1
Insérer
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
4
Insérer
la clé
5
Désengager
la tige de
blocage
Rondelle à code
de couleur
Rondelle
d’étanchéité
Cosse
Anneau de
cadenassage
INSCS1000 H
OPERATING INSTRUCTIONS
CS1000
FRANÇAIS CONSIGNES D’UTILISATION
MELTRIC Corporation / 4765 W. Oakwood Park Drive Franklin, WI 53132
Tel.: [phone]/Fax: [phone]/e-mail :[e-mail]
INSCS1000 H
A manufacturer of products using MARECHAL®TECHNOLOGY
meltric.com
©2023 MELTRIC Corporation. All rights reserved.
INSTRUCCIONES
INSTRUCTIONS
6
Tourner et
retirer
Back
to Top

GENERAL
Los tomacorrientes y clavijas monopolares CS1000 están diseñadas con
seguridad y durabilidad en mente. Una guarda en los tomacorrientes provee una
protección IP2X en las partes energizadas. Un pin de bloqueo evita la desconexión
accidental. Cada una de las fases. Cada una de las Fases así como el Neutro y
Tierra están identificadas con colores para prevenir una conexión inadecuada.
Favor de seguir las instrucciones a continuación para asegurar la apropiada
instalación y utilización del dispositivo.
Hay peligros inherentes asociados con productos eléctricos.
El no seguir las precauciones de seguridad puede resultar en
lesiones graves o la muerte. Estas instrucciones deberán de ser seguidas para
asegurar la apropiada y segura instalación, mantenimiento y operación de los
productos MELTRIC®. Antes de instalar desconecte todas las fuentes de poder del
circuito para eliminar cualquier riesgo de una descarga eléctrica.
RANGOS
Los tomacorrientes y Clavijas CS1000 están Listadas por UL y CSA de acuerdo
con el artículo UL 1691 y CSA 1691-12. Los dispositivos CS1000 son para
aplicaciones que “No son de Apertura con Carga” hasta 400 A - 600 VCA / 600
VCD (En Norte América) o 1000 VCA / 1500 VCD (En Europa – Rangos CE).
Los dispositivos CS1000 “NO” están diseñados o listados para interrupción de
corriente.
Riesgo de shock eléctrico. No desconectar bajo carga.
INSTALACIÓN
Estos dispositivos deberán ser instalados por personal calificado de acuerdo
con las normas locales y nacionales de instalaciones eléctricas aplicables.
Antes de comenzar, verifique que el suministro eléctrico haya sido desconectado,
que los productos tienen los rangos apropiados para las aplicación y los
conductores cumplen con la normatividad existente y están dentro de los rangos
de las Zapatas en la Tabla 1.
ADVERTENCIA: Conecte sólo con conductor de cobre o alambre recubierto de
cobre para este dispositivo.
ADVERTENCIA: Para una correcta operación el conductor eléctrico no deberá
ejercer una fuerza significativa en el producto.
Cableado del conductor principal
Elimine el aislamiento aproximadamente 1-1/8" dependiendo de las zapatas
que se utilicen. Las zapatas que sean ponchadas con la herramienta
Greenlee EK6IDL11 requiere un solo ponchado. Las zapatas que sean ponchadas
con la herramienta DeWalt de 12 toneladas requieren dos ponchados con el dado
correspondiente.
Para los aprietes mínimos de la (hasta 45-3A12D) Zapata Recta Atornillable (Tipo
D) se deberán sujetar con una herramienta de 21mm y para La Zapata Recta
con un Barreno (45-3A18D y mayores) con una herramienta de 24 mm. Apriete la
Zapata Recta con una Barreno (Tipo C) con una rondana de presión con un dado
para matraca de 19 mm.
El torque generado por el apriete no se deberá transmitir al asilamiento de la
carcasa. Para evitar transmitir el torque al aislamiento del dispositivo cuando se
esté asegurando la zapata, retenga la terminal con una herramienta de 20 mm.
Ambas zapatas, estilo Tipo C y D deberán tener un apriete de 30 libras-pie de
torque.
Ensamble de la manija
Atornille la manija en el producto y apriete la glándula del cable con la herramienta
apropiada. Bloque la rotación de la manija con los tornillos suministrados.
Ensamble como se muestra abajo.
Ensamble con placa adaptadora
Ensamble la placa adaptadora en el producto y apriete la tuerca M40 con la
herramienta apropiada. Alinie las muescas y ensamble como se muestra abajo.
Dimensiones de barrenos para placa adaptadora
ADVERTENCIA: Para mantener la protección IP 66/67 en una instalación
especial, sellos a prueba de agua deberán de ser utilizados en las cabezas de los
tornillos de montaje y deberán ser retenidos con rondanas de presión y tuercas
en el interior de la caja o tablero. Alternativamente 4 barrenos ciegos pueden ser
barrenados y machuelados para recibir tornillería de montaje #8-32 x 5/8". La
profundidad de los barrenos deberá ser suficiente para alcanzar la compresión
adecuada del empaque.
Ensamble con base en ángulo
(Con placa adaptadora)
Ensamble la placa adaptadora con La base en ángulo. No olvide poner el
empaque entre la placa adaptadora y la base en ángulo y entre este y el tablero.
Ensámblelos como se muestr a abajo.
Cuando el montaje sea en pared o tablero, posicione el tomacorriente o la
clavija de tal forma que el pin o muesca de bloqueo se encuentren en la parte
superior
Ensamble en Tablero
Ensamble Directo
Ensamble el producto en el tablero y apriete la tuerca M40 suministrada, con
la herramienta apropiada. Se alcanza el sello a prueba de agua con el arillo
codificado por color.
Arillo codificado por color y Arillo codificado por color en el capuchón
Para alcanzar el sello aprueba de agua no olvide colocar el arillo codificado por
color en la parte posterior del tomacorriente, la clavija o en el tablero.
5 Posiciones Mecanicas de Bloqueo
(Se muestran los códigos de colores Norte Americanos)
El arillo codificado por color en los tomacorrientes se incluye en el capuchón. Arillo
codificado por color en las clavijas no incluye el capuchón.
Etiquetas con rangos de corriente y voltaje
Es esencial que se indiquen las corrientes y voltajes del circuito principal en las
etiquetas suministradas. Aplique las etiquetas en el o cercanas producto de tal
manera que puedan ser vistas fácilmente.
OPERACION
Para asegurar una operación segura y conable, Los tomacorrientes y clavijas
MELTRIC® deberán de ser utilizados de acuerdo con sus rangos de operación.
Solo pueden ser utilizados en conjunto con tomacorrientes y clavijas fabricadas por
MELTRIC®u otro fabricante con licencia de los productos que ostenten la Marca y
Tecnologia .
Conexión
Primero asegure que la fuente de poder esta desenergizada. NO CONECTE
UN CIRCUITO ENERGIZADO.
Oriente la clavija de tal manera que el contacto encaje en el tomacorriente
gura 1. Empuje la clavija parcialmente en el tomacorriente y gire la clavija en
contra de las manecillas del reloj hasta que se detenga gura 2 . Entonces inserte
la clavija completamente en el tomacorriente y gire en favor de las manecillas del
reloj cerca de un cuarto de vuelta hasta que el pin se asegure en la muesca en el
tomacorriente gura 3 .
Desconexión
Primero asegure que la fuente de poder esta desenergizada. NO DESCONECTE
UN CIRCUITO ENERGIZADO.
Inserte la llave para desbloquear en el pin de bloqueo como se muestra en la
gura 4 . Libere el pin de bloqueo deslizando la llave para desbloquear como se
muestra en la Figura 5 . Cuando el pin de bloqueo sea liberado mantenga la llave
para desbloquear en posición y gire la clavija en contra de las manecillas del reloj
cerca de 30o como se muestra en la gura 6 . Después de girar extraiga la clavija.
OPCION DE BLOQUEO Y ETIQUETADO
Ensamble
Coloque el arillo de bloqueo como se muestra:
Operacion
Conecte el producto equipado con el arillo de bloqueo, inserte en el barreno el pin
de bloqueo y etiquete o bloquee.
MANTENIMIENTO
Antes de inspeccionar, reparar, o dar mantenimiento a los
productos MELTRIC®, desconecte la fuente de suministro eléctrico
del receptáculo para eliminar cualquier riesgo de una descarga eléctrica.
Los productos MELTRIC®requieren de poco mantenimiento. De todas formas, es una
buena práctica desempeñar periódicamente las siguientes inspecciones generales
• Revise el apriete en los tornillos de montaje.
• Verique que el peso del conductor esta soportado por el mecanismo relevador
de esfuerzos de la glándula o por una malla (opcional) instalada en esta y no
por la conexión en la terminal.
• Revice el empaque “IP” por desgaste y elasticidad. Reemplace cuando de ser
requerido.
• Verique la continuidad eléctrica en el circuitode tierra.
• Revise la limpieza y desgaste generado por arqueo en la supercie de los
contactos.
Depósitos de polvo o materiales similares pueden ser eliminados de los contactos
con un trapo limpio. Aerosoles no deberán de ser utilizados, porque tienden a
acumular suciedad. Si se encuentra un desgaste signicativo en los contactos
u otro daño serio es detectado, el dispositivo deberá de ser reemplazado. Los
contactos en el tomacorriente pueden ser inspeccionados por un electricista
calicado. Esto deberá de realizarse con el equipo desenergizado.
RESPONSABILIDAD DEL FABRICANTE
La responsabilidad de MELTRIC® está limitada estrictamente a la reparación y o
reemplazo de cualquier producto que no cumpla con la garantía especicada en
el contrato de compra. MELTRIC® no puede ser responsabilizado por fallas, daño a
consecuencia de la perdida de producción o cualquier perdida nanciera en la que
incurra el cliente.
MELTRIC® Corporation no puede ser responsabilizado cuando sus productos son
utilizados en conjunto con otra marca que no tenga la marca registrada . El
uso de dispositivos acoplables que no tengan la marca registrada invalidara
toda garantía en el producto.
MELTRIC Corporation es una compañía certicada ISO 9001. Sus productos
están diseñados, manufacturados y certicados de acuerdo con las normas
aplicables de UL, CSA e IEC. MELTRIC diseña y manufactura sus productos
conforme las normas de conguración establecidas por Marechal para asegurar su
compatibilidad con productos con rangos similares manufacturados por Marechal
Electric Group.
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
Tabla 1
Filamento B Dado Color
Largo del Cable
sin Aislamiento
(mm)
Largo del Cable
sin Aislamiento
(pulgadas)
Zapata Recta
con un
Barreno
Zapata Recta
Atornillable
2/0 KC12-2/0 Negro 23 0.91 45-4A50C 45-4A50D
3/0 KC12-3/0
Anaranjado 28 1.10 45-4A70C 45-4A70D
4/0 KC12-4/0
Morado 28 1.10 45-4A70C 45-4A70D
250 KC12-250
Amarillo 33 1.30 45-4A95C 45-4A95D
300 KC12-300
Blanco 32 1.26 45-4A12C 45-4A12D
350 KC12-350
Rojo 36 1.42 45-4A15C 45-4A15D
400 KC12-400
Azul 40 1.57 45-4A18C 45-4A18D
500 KC12-500
Café 40 1.57 45-4A18C 45-4A18D
600 KC12-600
Verde 43 1.69 45-4A24C 45-4A24D
750 KC12-750
Negro 45 1.77 45-4A30C 45-4A30D
Filamento W (DLO) o Tipo W
1/0 KC12-2/0
Negro 23 0.91 45-4A50C 45-4A50D
2/0 KC12-3/0
Anaranjado 28 1.10 45-4A70C 45-4A70D
3/0 KC12-4/0
Morado 28 1.10 45-4A70C 45-4A70D
4/0 KC12-250
Amarillo 33 1.30 45-4A95C 45-4A95D
262 KC12-350
Rojo 32 1.26 45-4A12C 45-4A12D
300 KC12-400
Azul 36 1.42 45-4A15C 45-4A15D
313 KC12-400
Azul 36 1.42 45-4A15C 45-4A15D
350 KC12-500
Café 40 1.57 45-4A18C 45-4A18D
373 KC12-500
Café 40 1.57 45-4A18C 45-4A18D
444 Solo sin Dados 43 1.69 45-4A24c 45-4A24D
500 KC12-700
Rosado 43 1.69 45-4A24C 45-4A24D
535 KC12-700
Rosado 43 1.69 45-4A24C 45-4A24D
646 KC12-750
Negro 45 1.77 45-4A30C 45-4A30D
777 Solo sin Dados 55 2.17 45-4A40C 45-4A40D
1. Las zapatas deberán ser ponchadas con la herramienta de ponchado Greenlee EK6IDL11, sin dados con cargador de 120V o
(solo que se indique lo contrario) la herramienta de ponchado DeWalt 20V MAX con dados (DCE300M2) de 12 toneladas usando dados U
hexagonales Greenlee.
2. El conductor de Tierra para los dispositivos de la serie CS1000 deben estar limitados a un calibre máximo de 1/0AWG.
3. Desarrollado para ser cableado con conductores con un rango de 90° C o mayores.
Tornillo para bloquear la rotación
Empaque a prueba de agua
Placa
Adaptadora
Capuchón (vista
parcial)
Tuerca M40 Capuchón con arillo con
código de colores
1.89"
.19Ø
barrenos de
montaje
2.25"
1.89"
Placa Adaptadora
Base en ángulo
Tuerca M40
Empaques a prueba de agua
Arillo codificado
por color
Muesca de Bloqueo Pin de Bloqueo
Tuerca M40
Arillo codificado por color
L1
L2
L3
Neutral
Tierra
Positivo
Negativo
Arillo codificado por color en el lado
de la clavija
Capuchon con el arillo codificado por color
en el lado del tomacorriente
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
2
Gire
entonces
inserte
1
Inserte
3
Gire hasta
que el pin se
asegure
Arillo codificado
por color
Empaque a
prueba de agua
Muesca
Arillo de
Bloqueo
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
WARNING
DANGER
CAUTION
NOTICE
ADVERTENCIA
DANGER
CAUTION
AVISO
OPERATING INSTRUCTIONS
CS1000
ESPAÑOL INSTRUCCIONES DE OPERACIÓN
MELTRIC Corporation / 4765 W. Oakwood Park Drive Franklin, WI 53132
Tel.: [phone]/Fax: [phone]/e-mail :[e-mail]
INSCS1000 H
A manufacturer of products using MARECHAL®TECHNOLOGY
meltric.com
©2023 MELTRIC Corporation. All rights reserved.
MODE D’EMPLOI
INSTRUCTIONS
INSCS1000 H
6
Gire y
Remueva
5
Extraiga
el pin de
bloqueo
4
Inserte
la herramienta
para
desbloquear
Back
to Top
