marklin 60831 User manual

Weichendecoder m83
60831
12345678910
ON
F
D
GB
USA
NL

2
D
GB
Sicherheitshinweise 4
Einstellen der Adresse am Schalter 5
Elektrischer Anschluss 6
Kontrolllampen 6
Betrieb unter MM (Motorola) 7
Erweiterte Funktionen 7
Parameter / CV für MM 7
Betrieb unter DCC 8
Erweiterte Funktionen 8
Grundsätzliche Einstellungen 8
Programmieren einer Adresse 8
Adresstabelle 9
Konfiguration der Ausgänge 10
Weichenautomaten (CV 34 & CV 35) 11
Mögliche Schaltfunktionen 12
Safety Notes 14
Setting the Address with the Switches 15
Electrical Connections 16
Monitor Lights 16
Operation with MM (Motorola) 17
Advanced Functions 17
Parameters / CVs for MM 17
Operation with DCC 18
Advanced Functions 18
Basic Settings 18
Programming an Address 18
Table of adresses 19
Configuration of the Outputs 20
Automatic Turnout Circuits (CV 34 & CV 35) 21
Possible Switching Functions 22

3
F
NL
Veiligheidsaanwijzingen 34
Instellen van het adres met de schakelaars 35
Elektrische aansluiting 36
Controlelampen 36
Bedrijf met MM (Motorola) 37
Uitgebreide functies 37
Parameter / CV voor MM 37
Bedrijf met DCC 38
Uitgebreide functies 38
Basisinstellingen 38
Programmeren van een adres 38
Adrestabel 39
Configuratie van de uitgangen 40
Wisselautomaten (CV 34 & CV 35) 41
Mogelijke schakelfuncties 42
Consignes de sécurité 24
Réglage de l’adresse sur le commutateur 25
Raccordement électrique 26
Voyants de contrôle 26
Fonctionnement au format MM (Motorola) 27
Fonctions avancées 27
Paramètres / VC (variables de configuration) pour
MM 27
Fonctionnement au format DCC 28
Fonctions avancées 28
Paramètres de base 28
Programmation d’une adresse 28
Tableau des adresses 29
Configuration des sorties 30
Aiguillages automatiques (VC 34 et VC 35) 31
Fonctions de commutation possibles 32

4
Sicherheitshinweise
• Der Decoder m83 ist zum Gebrauch für digitale Modellei-
senbahnen mit den Digitalsystemen Motorola, mfx oder
DCC bestimmt.
• Die Bedienungsanleitung ist Bestandteil des Produktes
und muss deshalb aufbewahrt sowie bei Weitergabe des
Produktes mitgegeben werden.
• Die Spannungsversorgung des m83 erfolgt ausschließlich
über den Gleisanschluss oder über das Schaltnetzteil
66361 (nur in Verbindung mit 60822).
• Anschlussarbeiten am Decoder m83 dürfen nur im span-
nungslosen Zustand erfolgen.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spit-
zen.
• Das Gehäuse darf nicht geöffnet werden.
• Der Decoder m83 ist ausschließlich zum Gebrauch in
trockenen Räumen bestimmt.
12345678910
ON
1
2
333
3
4
5
1 Dipschalter zur Einstellung der Adresse
2 Anschlussbuchse für 66361 (nur in Verbindung mit 60822)
3 Stecker und Buchsen zur direkten Verbindung mehrerer
Decoder m83/m84
4 Anschlussklemmen zum Anschluss ans Fahrgleis
5 Anschlussklemmen für die zu schaltenden Weichen
deut.

5
Mit dem Weichendecoder m83 können bis zu 4 Weichen
unabhängig voneinander digital geschaltet werden. Dazu
benötigt der Decoder eine Adresse. Diese kann wahlweise
über den von außen zugänglichen Dip-Schalter oder per
Programmierung von Ihrem Steuergerät aus eingestellt
werden. Wir empfehlen dringend, die Einstellung über den
Dipschalter vorzunehmen.
Einstellen der Adresse am Schalter
An dem Weichendecoder m83 können bis zu 4 Weichen
angeschlossen werden. Eingestellt wird die Adresse der
ersten Weiche. Die 3 weiteren Weichen bekommen automa-
tisch die entsprechenden Folgeadressen.
An dem Dip-Schalter sind insgesammt 10 einzelne Schalter.
Die Adresse wird mit den Schaltern 1 bis 9 eingestellt (der
Schalter 10 ist zur Auswahl des Digital-Protokoll MM / DCC).
Der mit den Schaltern eingestellte Zahlenwert ergibt die
Adresse der ersten angeschlossenen Weiche.
Die Tabelle auf Seite 9 zeigt die Schalterstellungen für die
Adressen 1 – 160.
Hinweis: Bevor die Dip-Schalter verändert werden, muss
der Decoder komplett stromlos sein, d.h. dass auch die evtl.
angeschlossene externe Stromversorgung ausgeschaltet
werden muss.

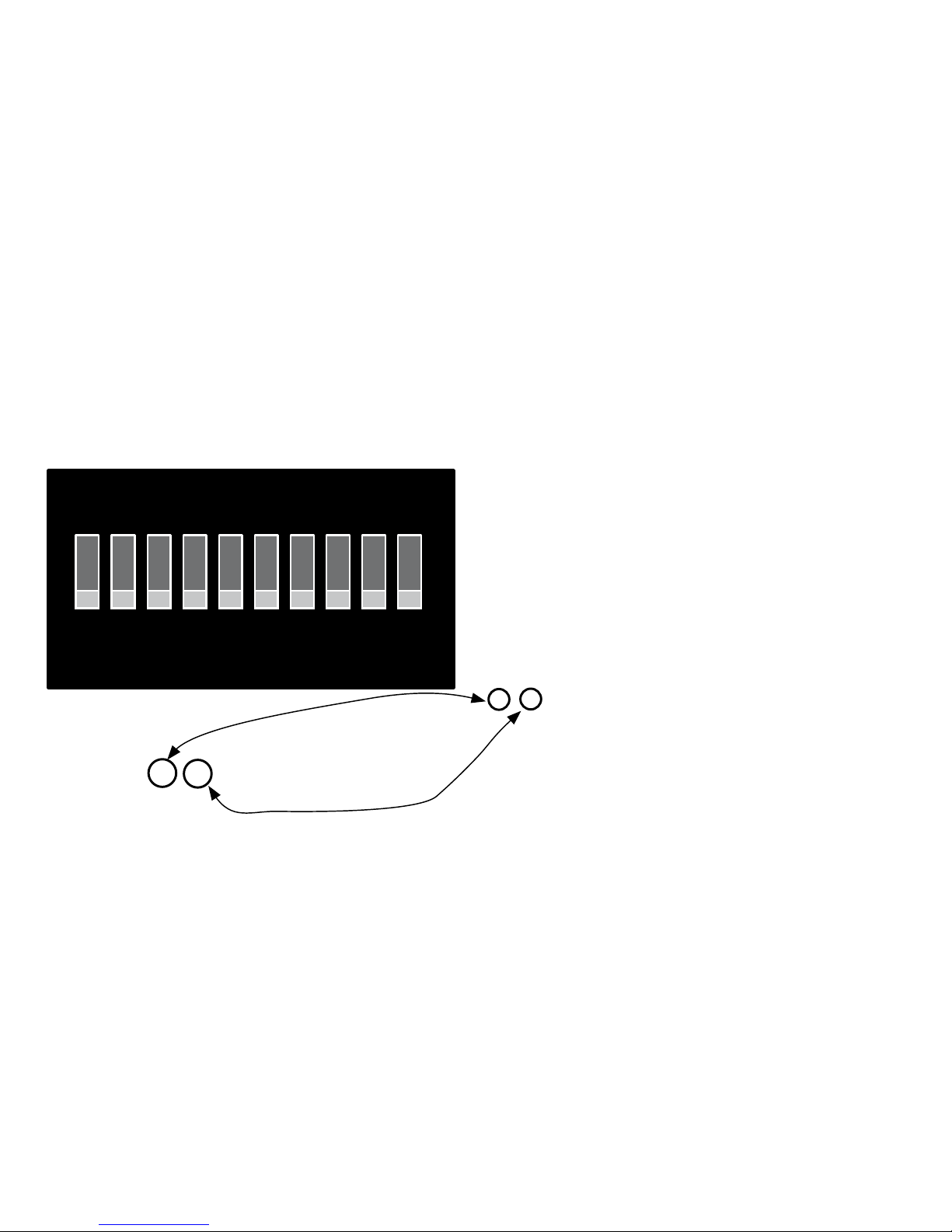

Beispiel:
die Schalter 3 und 4 sind ON, alle anderen nicht:
4 + 8 = 12 Werte der Schalter addieren
-> Weichengruppenadresse 12
12 x 4 - 3 = 45 Errechnen der Weicheneinzeladresse
-> Weicheneinzeladressen 45 – 48
Die 4 angeschlossenen Weichen haben die
Weicheneinzeladressen 45 bis 48.
12345678910
ON
0/1 0/2 0/4 0/8 0/16 0/32 0/64 0/128 0/256 MM/DCC

6
12345678910
ON
0 B 4321
Anschluss für 66361+60822
* Gehört nicht zum Lieferumfang.
Weichenlaternen zum C-Gleis: 74470
Weichenlaternen zum K-Gleis: 7547
* * * *
Elektrischer Anschluss
Der Decoder m83 benötigt nur den Anschluss an den Fahr-
strom (Gleis) und an die zu schaltenden Weichen. Zusätzlich
kann der Decoder an das Schaltnetzteil 66361 (nur in
Verbindung mit 60822) angeschlossen werden (die Leistung
wird dann nicht vom Fahrgleis genommen – das Fahrgleis
wird dadurch entlastet).
Für den elektrischen Anschluss des Decoders und auch
der Weichen an den Decoder müssen die Kabelenden
abisoliert und verdrillt, aber nicht verzinnt werden. Vor dem
Anschließen der Kabelenden an die Schraubklemmen sind
diese zunächst aufzuschrauben.
Mit den seitlichen Steckkontakten können mehrere
Decoder m83/m84 zusammengesteckt werden. Es dürfen
hierzu keine Verlängerungs- oder Verbindungskabel
verwendet werden. Alle zusammengesteckten Decoder
werden dann zusammen von der Stromversorgung und
dem Gleisanschluss des ersten Weichendecoders ver-
sorgt. Es darf kein weiterer Gleisanschluss erfolgen.
Kontrolllampen
• Ist der m83 richtig angeschlossen, blinkt eine Kontroll-
lampe.
• Die zweite Kontrolllampe blinkt einmal kurz auf, wenn der
Decoder angesprochen wird, d.h. wenn er schaltet oder
programmiert wird.
• Wenn beide Kontrolllampen am Anschluss schnell blin-
ken, wurden das rote und das braune Kabel vertauscht.
• Die Kontrolllampen an den Schaltausgängen zeigen den
aktuellen Schaltzustand an.
gelb
braun
blau
rot

7
Betrieb unter MM (Motorola)
Für den Betrieb des m83 unter MM muss der Dip-Schalter 10
auf „OFF“ stehen.
Die angeschlossenen Weichen können nun unter den vorher
eingestellten Adressen angesprochen und geschaltet
werden. Die Kontrollleuchten des Decoders zeigen den
Schaltzustand der Weichen an (grün / rot).
Erweiterte Funktionen
Durch Programmieren können am Weichendecoder m83
weitere Funktionen eingestellt werden.
Die Parameter-Programmierung muss am Programmiergleis
erfolgen. Über die Adresse 80 können diverse Parameter
eingestellt werden. Während der Datenübertragung blinken
zur Kontrolle die zwei entsprechenden Kontrollleuchten am
Decoder.
Vor der Programmierung muss die zu programmierende
Weiche mit dem Keyboard geschaltet werden. Danach
unverzüglich mit der Control Unit bzw. CV-Konfiguration
der Central Station die Parameter ändern. Nach Abschluss
des Programmiervorgangs die programmierte Weiche
sofort wieder mit dem Keyboard schalten. Erst jetzt ist die
Programmierung übernommen und wirksam.
Die Vorgehensweise beim Programmieren mit der Control
Unit 6021 entspricht der Lokprogrammierung
(www.maerklin.de -> Tools & Downloads -> Technische
Informationen).
Parameter / CV für MM
CV Bezeichnung Wert
8 Reset 8
34
Weichenautomat Ausgang 1&2
2 x Zweiwegweiche
Dreiwegweiche
Doppel-Kreuzungs-Weiche
0
1
2
35
Weichenautomat Ausgang 3&4
2 x Zweiwegweiche
Dreiwegweiche
Doppel-Kreuzungs-Weiche
0
1
2
Mit der Funktion „Weichenautomat“ können jeweils 2
Ausgänge des Decoders für eine Dreiwegweiche bzw.
eine Doppel-Kreuzungs-Weiche zusammengefasst und so
zusammen geschaltet werden.
Unter DCC sind weitere Einstellungen möglich, die sich auch
auf den Betrieb unter MM auswirken.
Für die mögliche Ansteuerung eines Motors wird zusätzlich
die Steuerelektronik 60821 benötigt.

8
Grundsätzliche Einstellungen
CV Bedeutung Wert
1 Adresse (unterer Teil) 0 – 63
8 Reset 8
9 Adresse (oberer Teil) 0 – 7
34 POM
Weichenautomat Ausgang 1&2
2 x Zweiwegweiche
Dreiwegweiche
Doppel-Kreuzungs-Weiche
0
1
2
35 POM
Weichenautomat Ausgang 3&4
2 x Zweiwegweiche
Dreiwegweiche
Doppel-Kreuzungs-Weiche
0
1
2
Programmieren einer Adresse
Um unter DCC eine Adresse zu programmieren, müssen
2 CVs eingestellt werden (CV1; CV9). Eingestellt wird die
Weichengruppenadresse. Die Weicheneinzeladressen
errechnen sich gleich wie beim Einstellen der Adresse mit
den Dip-Schaltern.
W.-Gruppenadresse = CV1 + (CV9 x 64)
Beispiel:
CV1 = 15, CV9 = 3 ->
W.-Gruppenadresse: 15 + (3 x 64) = 207
W.-Einzeladressen: 207 x 4 - 3 = 825
Die Weichen haben die Weicheneinzeladressen 825 bis 828.
Betrieb unter DCC
Für den Betrieb des m83 unter DCC muss der Dip-Schalter
10 auf „ON“ stehen.
Die angeschlossenen Weichen können nun unter den vorher
eingestellten Adressen angesprochen und geschaltet
werden. Die Kontrollleuchten des Decoders zeigen den
Schaltzustand der Weichen an (grün / rot).
Erweiterte Funktionen
Durch Programmieren können am Weichendecoder m83
weitere Funktionen eingestellt werden. Die meisten CVs
können „im Betrieb“ (POM) eingestellt werden.
Um die CVs zu programmieren, ist die Adresse aufzurufen,
auf die die erste Weiche dess zu programmierenden Deco-
ders eingestellt ist.
Soll die Adresse selbst über Programmierung geändert
werden, so muss der Weichendecoder am Programmier-
gleis angeschlossen werden und die Dip-Schalter 1 bis 9 auf
„OFF“ stehen – der Decoder kann dann über die Adresse
programmiert werden, die zuvor eingestellt oder program-
miert war.
Neben den allgemeinen Einstellungen zum Decoder ist
es auch möglich, diverse Einstellungen an den einzelnen
Decoder-Ausgängen vorzunehmen. Die in diesem Zusam-
menhang möglichen Schaltfunktionen entnehmen Sie bitte
der gesonderten Tabelle auf Seite 12.
Für die mögliche Ansteuerung eines Motors wird zusätzlich
die Steuerelektronik 60821 benötigt.

9
Weichen-
einzelad-
ressen
Dip-Schalter
123456789
1 – 4 1 — — — — — — — —
5 – 8 — 1 — — — — — — —
9 – 12 1 1 — — — — — — —
13 – 16 — — 1 — — — — — —
17 – 20 1 — 1 — — — — — —
21 – 24 — 1 1 — — — — — —
25 – 28 1 1 1 — — — — — —
29 – 32 — — — 1 — — — — —
33 – 36 1 — — 1 — — — — —
37 – 40 — 1 — 1 — — — — —
41 – 44 1 1 — 1 — — — — —
45 – 48 — — 1 1 — — — — —
49 – 52 1 — 1 1 — — — — —
53 – 56 — 1 1 1 — — — — —
57 – 60 1 1 1 1 — — — — —
61 – 64 — — — — 1 — — — —
65 – 68 1 — — — 1 — — — —
69 – 72 — 1 — — 1 — — — —
73 – 76 1 1 — — 1 — — — —
77 – 80 — — 1 — 1 — — — —
Weichen-
einzelad-
ressen
Dip-Schalter
123456789
81 – 84 1 — 1 — 1 — — — —
85 – 88 — 1 1 — 1 — — — —
89 – 92 1 1 1 — 1 — — — —
93 – 96 — — — 1 1 — — — —
97 – 100 1 — — 1 1 — — — —
101 – 104 — 1 — 1 1 — — — —
105 – 108 1 1 — 1 1 — — — —
109 – 112 — — 1 1 1 — — — —
113 – 116 1 — 1 1 1 — — — —
117 – 120 — 1 1 1 1 — — — —
121 – 124 1 1 1 1 1 — — — —
125 – 128 — — — — — 1 — — —
129 – 132 1 — — — — 1 — — —
133 – 136 — 1 — — — 1 — — —
137 – 140 1 1 — — — 1 — — —
141 – 144 — — 1 — — 1 — — —
145 – 148 1 — 1 — — 1 — — —
149 – 152 — 1 1 — — 1 — — —
153 – 156 1 1 1 — — 1 — — —
157 – 160 — — — 1 — 1 — — —
Adresstabelle

10
Konfiguration der Ausgänge
(Schaltfunktionen siehe Seite 12)
CV Bedeutung Wert Bemerkung
112 POM Schaltfunktion Weiche 1, rot 0 – 18 schaltet den „roten“ Ausgang der ersten Weiche
113 POM Pulsbreite 0 – 255 255 = 100 %
114 POM Periode 0 – 255 zeitlicher Abstand zwischen den Pausen; 1 = 0,05 s
115 POM Schaltfunktion Weiche 1, grün 0 – 18 schaltet den „grünen“ Ausgang der ersten Weiche
116 POM Pulsbreite 0 – 255 255 = 100 %
117 POM Periode 0 – 255 zeitlicher Abstand zwischen den Pausen; 1 = 0,05 s
118 POM Schaltfunktion Weiche 2, rot 0 – 18 schaltet den „roten“ Ausgang der zweiten Weiche
119 POM Pulsbreite 0 – 255 255 = 100 %
120 POM Periode 0 – 255 zeitlicher Abstand zwischen den Pausen; 1 = 0,05 s
121 POM Schaltfunktion Weiche 2, grün 0 – 18 schaltet den „grünen“ Ausgang der zweiten Weiche
122 POM Pulsbreite 0 – 255 255 = 100 %
123 POM Periode 0 – 255 zeitlicher Abstand zwischen den Pausen; 1 = 0,05 s
124 POM Schaltfunktion Weiche 3, rot 0 – 18 schaltet den „roten“ Ausgang der dritten Weiche
125 POM Pulsbreite 0 – 255 255 = 100 %
126 POM Periode 0 – 255 zeitlicher Abstand zwischen den Pausen; 1 = 0,05 s
127 POM Schaltfunktion Weiche 3, grün 0 – 18 schaltet den „grünen“ Ausgang der dritten Weiche
128 POM Pulsbreite 0 – 255 255 = 100 %
129 POM Periode 0 – 255 zeitlicher Abstand zwischen den Pausen; 1 = 0,05 s

11
CV Bedeutung Wert Bemerkung
130 POM Schaltfunktion Weiche 4, rot 0 – 18 schaltet den „roten“ Ausgang der vierten Weiche
131 POM Pulsbreite 0 – 255 255 = 100 %
132 POM Periode 0 – 255 zeitlicher Abstand zwischen den Pausen; 1 = 0,05 s
133 POM Schaltfunktion Weiche 4, grün 0 – 18 schaltet den „grünen“ Ausgang der vierten Weiche
134 POM Pulsbreite 0 – 255 255 = 100 %
135 POM Periode 0 – 255 zeitlicher Abstand zwischen den Pausen; 1 = 0,05 s
Für unsere Weichenantriebe empfehlen wir folgende Pulsbreiten und Perioden:
Weiche C-Gleis: 30 %, 250 ms
Weiche K-Gleis: 75 %, 500 ms
Weiche M-Gleis: 75 %, 1000 ms
Weichenautomaten (CV 34 & CV 35)
Wert Name Bemerkung
0 2 Weichen die beiden Ausgänge zu je einer Weiche schalten im Wechsel
1 Dreiwegweiche 4 Ausgänge sind gekoppelt für eine Dreiwegweiche mit 2 Antrieben
2 Doppelkreuzungsweiche 4 Ausgänge sind gekoppelt für eine Doppelkreuzungsweiche mit 2 Antrieben

12
Mögliche Schaltfunktionen
Wert Bezeichnung Bemerkung
Tast- Schalt-
0 128 alles aus
1 129 Dimmer
2 130 Blinklicht 1
3 131 Blinklicht 2 gegenläufiges Blinklicht zu Blinklicht 1
4 132 Blitz 1 blitzendes Blinklicht
5 133 Blitz 2 doppelt blitzendes Blinklicht
6 134 Zufallsausgabe / Lichtflackern zufällige Abfolge von Pause/Puls
8 136 Zoom weiches Ein- und Ausschalten
9 137 Mars bestimmtes Blinklicht
10 138 Gyra bestimmtes Blinklicht
13 141 Röhre simuliert Leuchtstoffröhre
14 142 Sparlampe simuliert Energiesparlampen
16 — max. Schalten „Periode“ gibt die max. Schaltzeit an
17 — min. Schalten „Periode“ gibt die min. Schaltzeit an
18 * — min. Schalten mit Endschalter Schaltzeit ist „Periode“ oder bis Endlage
erreicht ist
* Einstellung ab Werk

13

14
Safety Notes
• The m83 decoder is designed for use for digital model
railroads with the Motorola, mfx, or DCC digital systems.
• The operating instructions are a component part of
this product and must therefore be kept safe as well as
passed on with the product to third parties.
• Voltage for the m83 comes exclusively through track con-
nections or from the 66361/66365 switched mode power
pack (only in conjunction with 60822).
• Connections to the m83 decoder may only be done with
no voltage is present.
• IMPORTANT! The m83 has sharp edges and points due to
its function.
• The housing may not be opened.
• The m83 decoder is designed for use in dry areas only.
12345678910
ON
1
2
333
3
4
5
1 Dip switches for setting the address
2 Connection socket for 66361/66365 (only in conjunction
with 60822)
3 Plugs and sockets for direct connection of several
m83/m84 decoders
4 Set screw terminals for connections to the track
5 Set screw terminals for the turnouts to be controlled

15
Up to 4 turnouts can be controlled independently of each
other in digital operation with the m83 turnout decoder.
To do this the decoder needs an address. This can be set
either with the externally accessible dip switches or with
programming from your controller. We strongly recommend
setting the address with the dip switches.
Setting the Address with the Switches
Up to 4 turnouts can be connected to the m83 turnout
decoder. The address is set for the first turnout. The other 3
turnouts automatically receive the corresponding consecu-
tive addresses.
There are 10 individual dip switches. The address is set with
switches 1 to 9 (switch 10 is for selecting the digital protocol
MM / DCC). The number value set with these switches gives
the address for the first turnout connected to the decoder.
The table on page 19 shows the switch settings for addres-
ses 1 – 160.
Note: There must be no current present in the decoder
before changing the dip switch settings. This means that
any external current supply connected to the decoder must
be turned off.
Example:
Switches 3 and 4 are ON, all of the others are off:
4 + 8 = 12 Adding the values of the switches
-> Turnout Group Address 12
12 x 4 - 3 = 45 Calculating the individual turnout
addresses
->
Individual Turnout Addresses 45 – 48
The 4 turnouts connected to the decoder have the
individual turnout addresses 45 to 48.
12345678910
ON
0/1 0/2 0/4 0/8 0/16 0/32 0/64 0/128 0/256 MM/DCC

16
12345678910
ON
0 B 4321
Anschluss für 66361+60822
* Not included with the decoder as delivered.
Turnout lanterns for C Track: 74470
Turnout lanterns for K Track: 7547
* * * *
Electrical Connections
The m83 decoder only needs to be connected to the
track current and to the turnouts to be controlled. The
decoder can also be connected to the 66361/66365 swit-
ched mode power pack (only in conjunction with 60822)
(here power is not taken from the track and the power
demanded from the track is thereby less).
The ends of the wires must be stripped and twisted but
not tinned for electrical connections to the decoder and
from turnouts to the decoder. The set screws on the
terminals must be loosened before connecting the ends
of the wires to them.
Several m83/m84 decoders can be plugged together
with the side plug contacts. No extension or connecting
wire may be used for this. All of the decoders plugged
together are supplied with power from the power
connections (power supply or track connections) made
to the first turnout decoder. No other track connections
may be made.
Monitor Lights
• If the m83 is connected correctly, a monitor light will
blink.
• The second monitor light blinks briey one time when
the decoder is addressed, i.e. when it is switched or
programmed.
• If both monitor lights at the connections blink rapidly, then
the red and the brown wires were mistakenly swapped.
• The monitor lights at the switching outputs display the
current status of the circuit being switched.
Connection for 66361 + 60822
yellow
brown
blue
red

17
Operation with MM (Motorola)
Dip switch 10 must be set at “OFF“ for operation of the m83
with MM.
The turnouts connected to the m83 can now be addressed
and activated with the addresses previously set. The moni-
tor lights on the decoder will display the switched status of
the turnouts (green / red).
Advanced Functions
Programming can be used to set additional functions on
the m83 turnout decoder.
These programming parameters must be done at the
programming track. Different parameters can be set using
address 80. The two corresponding monitor lights will blink
as a check feature during the data transfer.
The turnout to be programmed must be switched with the
Keyboard before the programming. After that, change the
parameters immediately with the Control Unit or with the
CV configuration on the Central Station. After you have
completed the programming process, immediately switch
the programmed turnout again with the Keyboard. The
programming has not been accepted and is not effective
until now.
The procedure for programming with the 6021 Control Unit is
analogous to the programming for locomotives
(www.maerklin.de -> Tools & Downloads -> Technische
Informationen).
Parameters / CVs for MM
CV Description Value
8 Reset 8
34
Automatic turnout circuit output 1&2
2 x two-way turnout
Three-way turnout
Double slip switch
0
1
2
35
Automatic turnout circuit output 3&4
2 x two-way turnout
Three-way turnout
Double slip switch
0
1
2
The function “Automatic Turnout Circuit“ can be used to link
2 outputs on the decoder together and switch them together
for a three-way turnout or a double slip switch.
Additional settings are possible with DCC, and these settings
also influence operation with MM.
The 60821 control electronic circuit is also required for
control of a motor.

18
Basic Settings
CV Meaning Value
1 Address (lower part) 0 – 63
8 Reset 8
9 Address (upper part) 0 – 7
34 POM
Automatic turnout circuit output 1&2
2 x two-way turnout
Three-way turnout
Double slip switch
0
1
2
35 POM
Automatic turnout circuit output 3&4
2 x two-way turnout
Three-way turnout
Double slip switch
0
1
2
Programming an Address
Two CVs (CV1; CV9) must be set in order to program an
address in DCC. The turnout group address is set. The
individual turnout addresses are generated in the same way
as when setting the address with the dip switches.
Turnout group address = CV1 + (CV9 x 64)
Example:
CV1 = 15, CV9 = 3 ->
Turnout group address: 15 + (3 x 64) = 207
Individual turnout addresses: 207 x 4 - 3 = 825
Turnouts have the individual turnout addresses 825 to 828.
Operation with DCC
Dip switch 10 must be set at “ON“ for operation of the m83
with DCC.
The turnouts connected to the m83 can now be addressed
and activated with the addresses previously set. The moni-
tor lights on the decoder will display the switched status of
the turnouts (green / red).
Advanced Functions
Programming can be used to set additional functions on the
m83 turnout decoder.
Most CVs can be set “in operation“ (POM).
The address on which the first turnout is set for the decoder
to be programmed must be called up in order to program
the CVs.
If the address itself is to be changed by means of program-
ming, then the turnout decoder must be connected to the
programming track and dip switches 1 to 9 set to “OFF“ – the
decoder can then be programmed by means of the address
previously set or programmed.
In addition to general settings for the decoder, it is also pos-
sible to do settings at individual decoder outputs. Possible
switching functions of this kind can be found in the separate
table on page 22.
The 60821 control electronic circuit is also required for
control of a motor.

19
Individual
Turnout
Addresses
Dip Switches
123456789
1 – 4 1 — — — — — — — —
5 – 8 — 1 — — — — — — —
9 – 12 1 1 — — — — — — —
13 – 16 — — 1 — — — — — —
17 – 20 1 — 1 — — — — — —
21 – 24 — 1 1 — — — — — —
25 – 28 1 1 1 — — — — — —
29 – 32 — — — 1 — — — — —
33 – 36 1 — — 1 — — — — —
37 – 40 — 1 — 1 — — — — —
41 – 44 1 1 — 1 — — — — —
45 – 48 — — 1 1 — — — — —
49 – 52 1 — 1 1 — — — — —
53 – 56 — 1 1 1 — — — — —
57 – 60 1 1 1 1 — — — — —
61 – 64 — — — — 1 — — — —
65 – 68 1 — — — 1 — — — —
69 – 72 — 1 — — 1 — — — —
73 – 76 1 1 — — 1 — — — —
77 – 80 — — 1 — 1 — — — —
Individual
Turnout
Addresses
Dip Switches
123456789
81 – 84 1 — 1 — 1 — — — —
85 – 88 — 1 1 — 1 — — — —
89 – 92 1 1 1 — 1 — — — —
93 – 96 — — — 1 1 — — — —
97 – 100 1 — — 1 1 — — — —
101 – 104 — 1 — 1 1 — — — —
105 – 108 1 1 — 1 1 — — — —
109 – 112 — — 1 1 1 — — — —
113 – 116 1 — 1 1 1 — — — —
117 – 120 — 1 1 1 1 — — — —
121 – 124 1 1 1 1 1 — — — —
125 – 128 — — — — — 1 — — —
129 – 132 1 — — — — 1 — — —
133 – 136 — 1 — — — 1 — — —
137 – 140 1 1 — — — 1 — — —
141 – 144 — — 1 — — 1 — — —
145 – 148 1 — 1 — — 1 — — —
149 – 152 — 1 1 — — 1 — — —
153 – 156 1 1 1 — — 1 — — —
157 – 160 — — — 1 — 1 — — —
Table of adresses

20
Configuration of the Outputs
(For switching functions, see page 22)
CV Meaning Value Comment
112 POM Switching Function Turnout 1, red 0 – 18 Switches the “red“ output for the first turnout
113 POM Pulse Width 0 – 255 255 = 100 %
114 POM Period 0 – 255 Time interval between the pauses; 1 = 0.05 sec.
115 POM Switching Function Turnout 1, green 0 – 18 Switches the “green“ output for the first turnout
116 POM Pulse Width 0 – 255 255 = 100 %
117 POM Period 0 – 255 Time interval between the pauses; 1 = 0.05 sec.
118 POM Switching Function Turnout 2, red 0 – 18 Switches the “red“ output for the second turnout
119 POM Pulse Width 0 – 255 255 = 100 %
120 POM Period 0 – 255 Time interval between the pauses; 1 = 0.05 sec.
121 POM Switching Function Turnout 2, green 0 – 18 Switches the “green“ output for the second turnout
122 POM Pulse Width 0 – 255 255 = 100 %
123 POM Period 0 – 255 Time interval between the pauses; 1 = 0.05 sec.
124 POM Switching Function Turnout 3, red 0 – 18 Switches the “red“ output for the third turnout
125 POM Pulse Width 0 – 255 255 = 100 %
126 POM Period 0 – 255 Time interval between the pauses; 1 = 0.05 sec.
127 POM Switching Function Turnout 3, green 0 – 18 Switches the “green“ output for the third turnout
128 POM Pulse Width 0 – 255 255 = 100 %
129 POM Period 0 – 255 Time interval between the pauses; 1 = 0.05 sec.
