Nachrüstdecoder-Set 60942
Nachrüstdecoder-Set 60962
60942 Conversion Decoder Set
60962 Conversion Decoder Set

2
Inhaltsverzeichnis Seite
Bestimmungsgemäße Verwendung 3
Lieferumfang 3
Sicherheitshinweise 3
Technische Daten 4
Funktionen 4
Decoder-Einbau 4
Multiprotokollbetrieb 7
- mfx-Protokoll 8
- fx-Protokoll 8
- DCC-Protokoll 9
Physikalische Funktionen 10
Logische Funktionen 10
Schaltbare Funktionen 10
CV-Tabelle fx (MM) 11
CV-Tabelle DCC 15
Störungen beheben 20
Entsorgung 20
Garantie 20
Meine persönlichen Decoder-Einstellungen 21
Table of Contents Page
Using the Product as Intended 22
Contents as Delivered 22
Safety Notes 22
Technical Informatio 23
Functions 23
Decoder Installation 24
Multi-Protocol Operation 26
- mfx-Protocol 27
- fx-Protocol 27
- DCC-Protocol 28
Physical Functions 29
Logic Functions 29
Controllable Functions 29
CV Table for fx (MM) 30
CV Table for DCC 34
Troubleshooting Problems 39
Disposing 39
Warranty 39
My personal decoder settings 21

3
Lieferumfang
1 Decoder
1 Platine mit 21poliger Schnittstelle (nur in 60942)
1 NEM-Stecker 8 polig (nur in 60962)
1 Halteplatte (nur in 60942)
1 Schraube (nur in 60942)
1 Klebepad (nur in 60962)
Einbauanleitung
Garantieurkunde
Für den Einbau zusätzlich benötigtes Werkzeug: Schrauben-
dreher, Pinzette und Lötstation für eine Löttemperatur bis max.
30W/300˚mit dünner Spitze, Elektronik-Lötzinn (Ø 0,5-1 mm),
Entlötlitze oder Entlötsaugpumpe.
Sicherheitshinweise
• ACHTUNG! Funktionsbedingte scharfe Kanten.
• Verkabelungs- und Montagearbeiten nur im spannungs-
losen Zustand ausführen. Bei nicht Beachtung kann es zu
gefährlichen Körperströmen und damit zu Verletzungen
führen.
•Decoder nur mit der zulässigen Spannung (siehe techni-
sche Daten) betreiben.
Beim Umgang mit dem Lötkolben besteht die Gefahr
von Hautverbrennungen.
26410
26453
26490
26557
26561
26562
29094 (nur E 94)
29440 (nur E 10)
29500 (nur E 50)
37010
37011
37044
37226
37227
37239
37274
37275
37321
37346
37403
37404
37435
37485
37501
37504
37505
37530
37542
37573
37574
37575
37580
37581
37607
37733
37734
37777
37786
37787
37790
37791
37867
37940
37941
37993
39014
39022
39051
39081
39110
39123
39140
39185
39303
39340
39343
39390
39392
39393
39399
39404
39441
39563
39564
39565
39643
39836
39837
39838
39896
39972
39986
Bestimmungsgemäße Verwendung
Die Decoder 60942/60962 sind zum Umrüsten von Märklin/
Trix H0-Lokomotiven.
!Nicht geeignet für Motoren mit Feldspule. Lokomotiven mit
diesen Motoren müssen mit den entsprechenden Motor-
Nachrüstsätzen 60941, 60943 oder 60944 umgerüstet werden.
!Unbedingt beachten: Folgende Lokomotiven können mit
diesem Nachrüstdecoder nicht umgerüstet werden.
Artikel:

4
• Anfahr- und Bremsverzögerung können getrennt vonei-
nander eingestellt werden. Kann über das Funktionsmap-
ping jeder beliebigen Funktionstaste zugewiesen werden.
• Variable Motorregelung im Digital- sowie im Analogbe-
trieb.
•
Unterstützung für 6090, 60901, DC-, Sinus- und Glockenan-
ker-Motoren. Beachten Sie dazu die Tabelle auf Seite 3,
die darin aufgeführten Lokomotiven können mit diesen
Decodern nicht umgerüstet werden.
• Funktionsmapping, siehe Hilfe in der Central Station
60213/60214/60215 oder eine ausführliche Tabelle zum
Funktionsmapping finden Sie im Internet unter:
www.maerklin.de/de/produkte/tools_downloads/tech-
nische_infos.html
• updatefähig mit Central Station 60213/60214/60215 (Soft-
ware Version 2,0, GFP 2.0 oder höher)
• Programming on Main (PoM), diese Programmierung
muss vom Steuergerät unterstützt werden. Beachten Sie
hierzu die Bedienungsanleitung ihres Steuergerätes.
• Einstellbarer Rangiergang
• Brems- /Signalhalteabschnitt-Erkennung im Digitalbetrieb
Technische Daten
• Dauerlast am Motorausgang ≤1,1 A
• Belastung der Lichtausgänge ≤250 mA
• Belastung AUX 1 – AUX 4 je ≤250 mA
• Belastung AUX + Licht (Summe) ≤300 mA
• Belastung Motor bzw. AUX 5/6 ≤1,1 A
• Max. Ges.-Belastung (Summe) ≤1,6 A
• Max. Spannung ≤40 V
• Kurzschluss und Überlastschutz an den Ausgängen Licht
vorne (LV), Licht hinten (LH), AUX 1 – AUX 4 und an den
Motorausgängen.
Funktionen
Der mLD LokDecoder, ein LokDecoder mit sehr weit
reichenden Einstell- und Anpassungsmöglichkeiten.
Zusätzliche SUSI-Schnittstelle (nur bei 60942) steht zur Ver-
fügung. Die Decoder sind voll updatefähig. Voraussetzung
hierfür ist ein entsprechendes Steuergerät (Central Station
60213/60214/60215, Software-Version 2.0, Gleisformatprozes-
sor GFP 2.0 oder höher).
Die Einstell- und Digitalfunktionen sind nur im Digitalbetrieb
anwendbar. Es stehen jedoch nicht in allen Protokollen die
gleichen Möglichkeiten zur Verfügung.
Diese Anleitung beschreibt den Einbau und die Einstellmög-
lichkeiten der Decoder 60942/60962.
• Multiprotokollfähig (fx (MM), mfx, DCC und AC/DC).
• Automatische System-Erkennung. Zur Bedienung muss
die jeweils diesem System zugeordnete Adresse verwen-
det werden.

5
Decoder-Einbau 60942 oder 60962
Vor dem Einbau ist die Lokomotive auf einwandfreie mecha-
nische und elektrische Funktion zu prüfen. Gegebenenfalls
muss die Lokomotive vor dem Umbau repariert werden.
Fahrzeuge ohne Schnittstelle
Löten Sie zuerst die Kabel an den Stromabnehmern (Schlei-
fer), Motor und der Beleuchtung ab. Danach bauen Sie den
alten Decoder oder Umschalter aus. Positionieren Sie den
neuen Decoder, löten Sie die Kabel gemäß nebenstehendem
Schema an.
Ist die Beleuchtung direkt auf die Fahrzeugmasse geführt,
empfehlen wir, diese gegenüber der Fahrzeugmasse zu
isolieren. Verwenden Sie dazu die Steckfassung E604180
und die Glühlampe E610080. Damit erreichen Sie eine
flackerfreie Beleuchtung.
Ist Ihr Fahrzeug mit LED Beleuchtung ausgestattet, müssen
unbedingt Vorwiderstände eingebaut werden. Die Vorwi-
derstände sind je nach Strom und Bauform unterschiedlich.
Ermitteln Sie die richtigen Werte für Ihre LED. Fragen Sie
hierzu gegebenenfalls Ihren Fachhändler.
Wollen Sie Ihr Fahrzeug nachträglich mit LED beleuchten,
sind die Kathoden (-) der LED mit dem Lichtausgang zu
verbinden. Vorwiderstand nicht vergessen! Die Anoden (+)
sind an den gemeinsamen Leiter (blau) anzuschließen.
Der gemeinsame Rückleiter (blau) darf nicht mit der Fahr-
zeugmasse verbunden werden.
Die Vorgehensweise ist für den Decoder 60962 und für die
Schnittstellenplatine aus dem Set 60942 identisch.
Bitte beachten Sie jedoch unbedingt die jeweiligen Hinwei-
grau Motoranschluss 2
schwarz Stromabnahme links
weiß Beleuchtung vorn
grün Funktion 1
blau Gemeinsamer Leiter für Beleuchtung
gelb Beleuchtung hinten
rot Stromabnahme rechts (Mittelschleifer)
orange Motoranschluss 1
violett Funktion 2

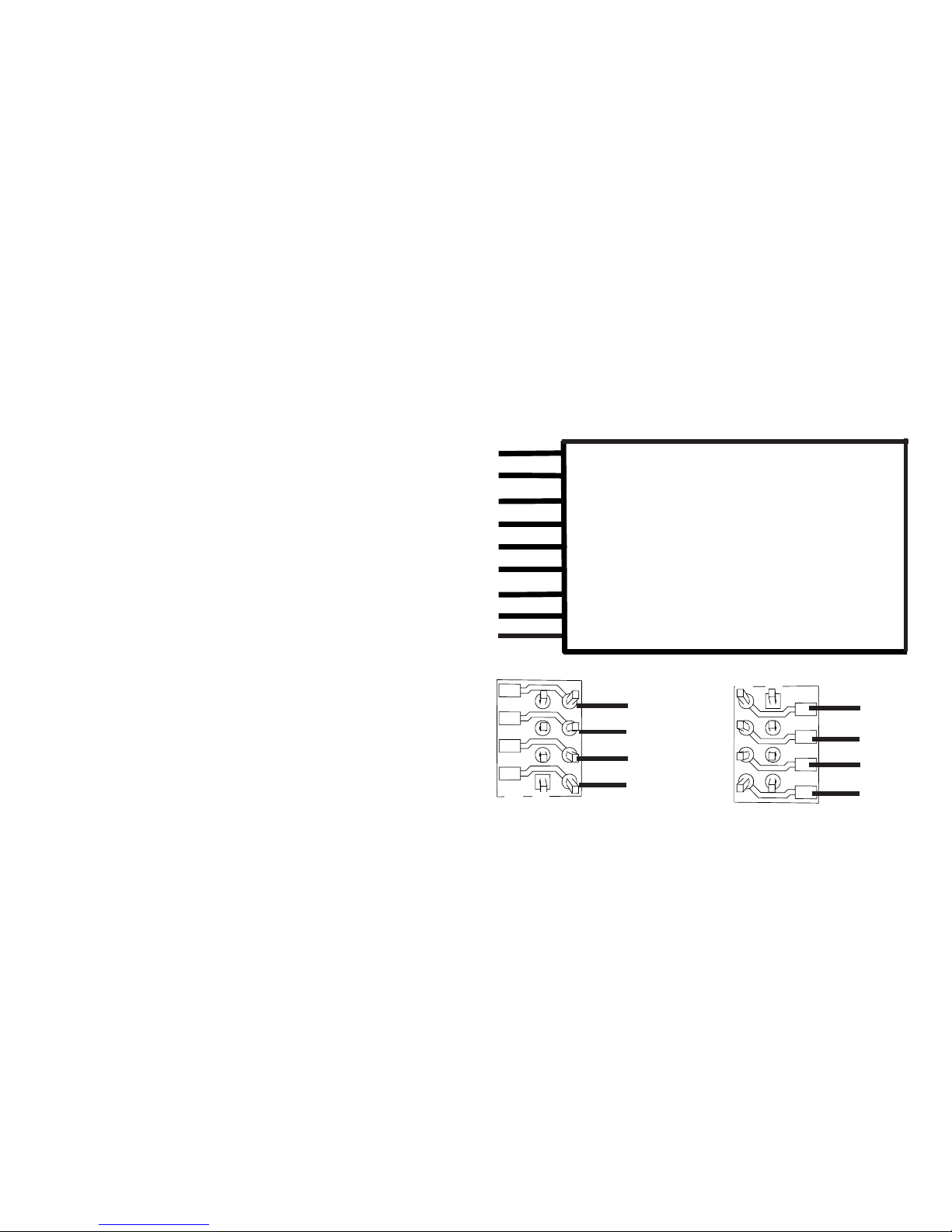

60962
Beachten Sie, dass die Kabelfarben am Decoder der NEM
Norm entsprechen. Eine Gegenüberstellung des Märklin-
Farbschemas finden Sie nachfolgend (Seite 6).
1
1
8
8
Lötpads oben Lötpads unten
8 rot
7 blau
6 weiß
5 grau
4 schwarz
3 grün
2 gelb
1 orange
Fahrzeuge mit NEM Schnittstelle 8 polig.
Löten Sie gemäß obiger Zeichnung die Kabel an die
entsprechenden Lötpads an. Stecken sie den Stecker in die
Schnittstelle, Positionierung beachten.
Hinweise zur Beleuchtung siehe Decoder 60942.
se zu den Kabelfarben.

6
Wenn die Beleuchtung mit dem Rückleiter über die
Fahrzeugmasse erfolgt, kann es teilweise zum Flackern
der Beleuchtung kommen. Wenn dies nicht erwünscht ist,
muss die Beleuchtung isoliert werden. Wir empfehlen, die
Glühlampe gegen die Steckfassung 604180 und Glühlampe
610080 zu tauschen. Der Rückleiter wird dann an das orange
Kabel angeschlossen.

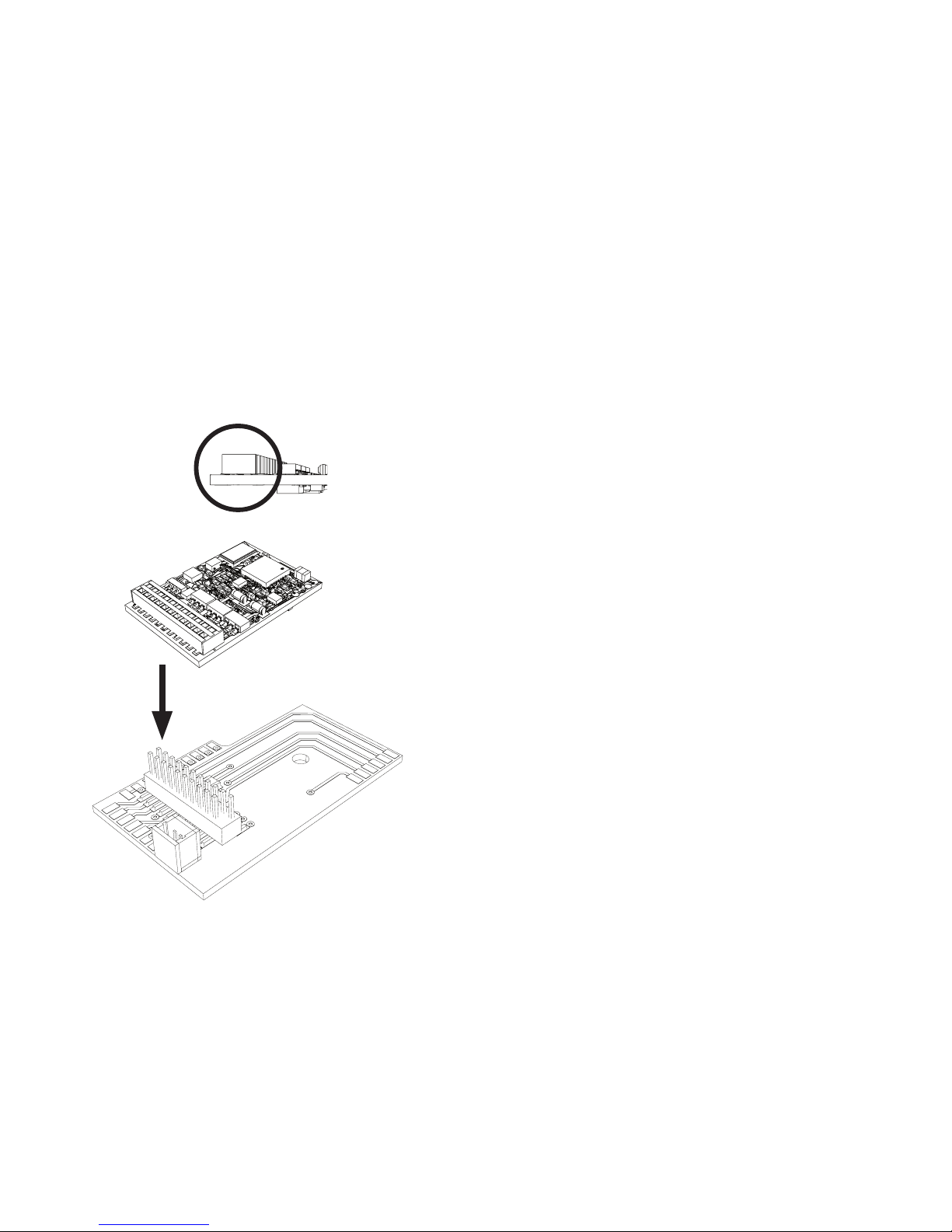

60942
Halteplatte festschrauben, Kabel entsprechend an die
Anschlüsse von Motor, Schleifer und eventuellen Funktionen
löten.
Kabelfarben entsprechen dem Märklin-Standard,
Vergleichstabelle zu NEM siehe Tabelle.
orange
gelb
grau
orange
blau
grün
braun
rot
braun/rot braun/grün braun/gelb braun/weiß
Bezeichnung Kabelfarbe
NEM Märklin
Motoranschluss 2 grau blau
2Leiter Stromabnahme Gleis links
3Leiter Stromabnahme Gleis außen schwarz braun
Beleuchtung vorn weiß grau
Funktion 1 grün braun/rot
Gemeinsamer Leiter für
Beleuchtung blau orange
Beleuchtung hinten gelb gelb
2Leiter Stromabnahme Gleis rechts
3Leiter Stromabnahme Gleis Mitte rot rot
Motoranschluss 1 orange grün
Aux 2 (physikalischer Ausgang) violett braun/grün
Aux 3 (physikalischer Ausgang) braun/gelb
Aux 4 (physikalischer Ausgang) braun/weiß
Gegenüberstellung der Kabelfarben

7
Multiprotokollbetrieb
Analogbetrieb
Der Decoder kann auch auf analogen Anlagen oder Gleisab-
schnitten betrieben werden. Der Decoder erkennt die ana-
loge Wechsel- oder Gleichspannung (AC/DC) automatisch
und passt sich der analogen Gleisspannung an. Es sind alle
Funktionen, die unter mfx oder DCC für den Analogbetrieb
eingestellt wurden aktiv (siehe Digitalbetrieb).
Digitalbetrieb
Die mLD LokDecoder sind Multiprotokolldecoder. Der
Decoder kann unter folgenden Digital-Protokollen eingesetzt
werden: mfx, DCC, fx (MM),
Das Digital-Protokoll mit den meisten Möglichkeiten ist das
höchstwertige Digital-Protokoll. Die Reihenfolge der Digital-
Protokolle ist in der Wertung fallend:
Priorität 1: mfx
Priorität 2: DCC
Priorität 3: fx (MM)
Hinweis: Digital-Protokolle können sich gegenseitig beein-
flussen. Für einen störungsfreien Betrieb empfehlen wir,
nicht benötigte Digital-Protokolle mit CV 50 zu deaktivieren.
Deaktivieren Sie, sofern dies Ihre Zentrale unterstützt, auch
dort die nicht benötigten Digital-Protokolle.
Werden zwei oder mehrere Digital-Protokolle am Gleis
erkannt, übernimmt der Decoder automatisch das höchst-
wertige Digital-Protokoll, z.B. mfx/DCC, somit wird das
Decoder einstecken, auf richtigen Einbau achten. Modell
noch ohne Gehäuse auf dem Programmiergleis einer Prü-
fung unterziehen. Wenn der Decoder einwandfrei arbeitet,
kann das Gehäuse montiert werden.
!

8
• Die Programmierung kann entweder auf dem Haupt- oder
dem Programmiergleis erfolgen.
• Die Defaulteinstellungen (Werkseinstellungen) können
wieder hergestellt werden.
• Funktionsmapping: Funktionen können mit Hilfe der
Central Station 60212 (eingeschränkt) und mit der Central
Station 60213/60214/60215 beliebigen Funktionstasten
zugeordnet werden (Siehe Hilfe in der Central Station).
fx-Protokoll (MM)
Adressierung
• 4 Adressen (eine Hauptadresse und 3 Folgeadressen)
• Adressbereich:
1 - 255 abhängig vom Steuergerät/Zentrale
• Hauptadresse ist manuell programmierbar
• Die Folgeadressen sind ein-, ausschalt- und einstellbar
und sind manuell oder automatisch programmierbar.
• Über diese vier Adressen sind alle 16 Funktionen schalt-
bar.
Programmierung
• Die Eigenschaften des Decoders können über die Pro-
grammierung der Configuration Variablen (CV) mehrfach
programmiert werden. Das Lesen der CVs ist nicht
möglich.
• Die CV-Nummer und der CV-Wert werden direkt eingege-
ben.
• Programmierung der CV nur auf dem Programmiergleis.
• Die Defaulteinstellungen (Werkseinstellungen) können
wieder hergestellt werden.
mfx-Digital-Protokoll vom Decoder übernommen (siehe
vorherige Tabelle).
Hinweis: Beachten Sie, dass nicht alle Funktionen in allen
Digital-Protokollen möglich sind. Unter mfx und DCC können
einige Einstellungen von Funktionen, welche im Analog-
Betrieb wirksam sein sollen, vorgenommen werden.
Brems-/Signalhalteabschnitt fx(MM), mfx
Die Bremsmodule legen im wesentlichen eine Gleichspan-
nung an das Gleis. Erkennt der Decoder eine solche Gleich-
spannung am Gleis, bremst er mit der eingestellten Verzöge-
rung ab. Erkennt der Decoder wieder ein Digital-Protokoll,
beschleunigt er auf die eingestellte Geschwindigkeit.
Soll das automatische Erkennen der Bremsstrecken ange-
wandt werden, wird empfohlen, den DC-Betrieb auszuschal-
ten (siehe CV Beschreibung).
mfx-Protokoll
Adressierung
• Keine Adresse erforderlich, jeder Decoder erhält eine
einmalige und eindeutige Kennung (UID).
• Der Decoder meldet sich an einer Central Station oder
Mobile Station mit seiner UID automatisch an.
Programmierung
• Die Eigenschaften können über die grasche Oberäche
der Central Station bzw. teilweise auch mit der Mobile
Station programmiert werden.
• Es können alle Conguration Variablen (CV) mehrfach
gelesen und programmiert werden.

9
• 14 bzw. 27 Fahrstufen programmierbar
• Die ersten vier Funktionen und das Licht sind über die
Hauptadresse immer schaltbar, weitere Funktionen sind
in Abhängigkeit der Folgeadressen nutzbar.
• Alle Einstellungen aus dem Funktionsmapping der mfx-
oder DCC-Programmierung werden für fx (MM) übernom-
men.
•
Automatische Erkennung entsprechend der aktiven
Zusatz- oder Folgeadressen. Erkannt wird, ob die Funktion
dauerhaft ein- bzw. ausgeschaltet oder über eine Folge-
adressen schaltbar ist. Dieses Funktionsmapping kann
nur im mfx- oder DCC-Protokoll festgelegt werden.
• Weitere Information, siehe CV-Tabelle fx-Protokoll.
DCC-Protokoll
Adressierung
• Kurze Adresse – Lange Adresse – Traktionsadresse
• Adressbereich: 1 - 127 kurze Adresse, Traktionsadresse
1 - 10239 lange Adresse
• Jede Adresse ist manuell programmierbar.
• Kurze oder lange Adresse wird über die CVs ausgewählt.
• Eine angewandte Traktionsadresse deaktiviert die
Standard-Adresse.
Programmierung
• Die Eigenschaften können über die Conguration Varia-
blen (CV) mehrfach geändert werden.
• Die CV-Nummer und die CV-Werte werden direkt einge-
geben.
• Die CVs können mehrfach gelesen und programmiert
werden (Programmierung auf dem Programmiergleis).
• Die CVs können beliebig programmiert werden (Program-
mierung auf dem Hauptgleis PoM). PoM ist nur bei den in
der CV-Tabelle gekennzeichneten CV möglich. Die Pro-
grammierung auf dem Hauptgleis (PoM) muss von Ihrer
Zentrale unterstützt werden (siehe Bedienungsanleitung
ihres Gerätes).
• Die Defaulteinstellungen (Werkseinstellungen) können
wieder hergestellt werden.
• 14 bzw. 28/126 Fahrstufen einstellbar.
• Einstellung Bremsmodus mit CV 27
• Alle Funktionen können entsprechend dem Funktions-
mapping geschaltet werden (siehe CV-Beschreibung).
• Weitere Information, siehe CV-Tabelle DCC-Protokoll.
Es wird empfohlen, die Programmierungen grundsätzlich auf
dem Programmiergleis vorzunehmen.

10

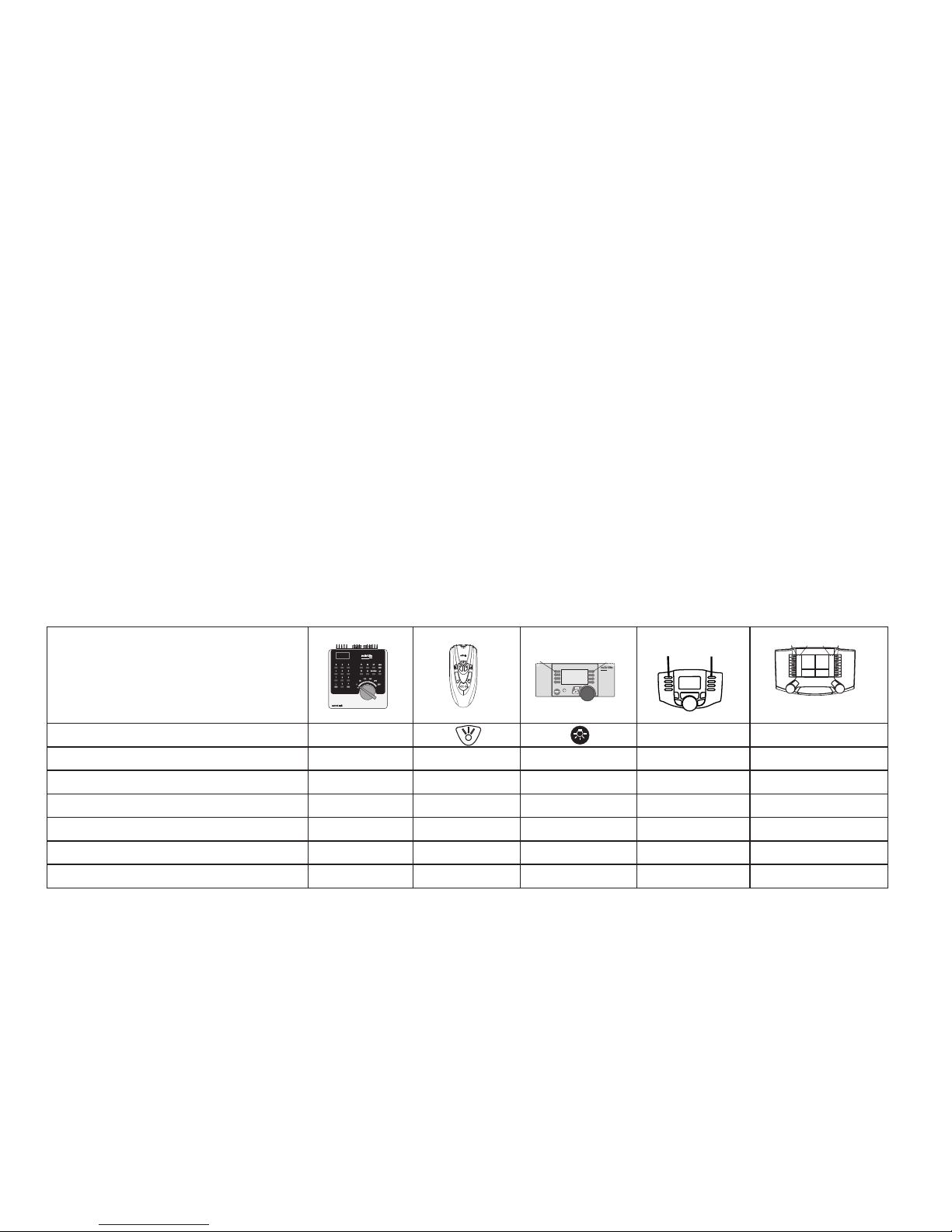

Schaltbare Funktionen
Spitzensignal function/off Funktion f0 Funktion f0
Aux 1 f1 Funktion 1 Funktion * Funktion f1 Funktion f1
Aux 2 f2 Funktion 2 Funktion * Funktion f2 Funktion f2
Rangiergang f3 Funktion 3 Funktion * Funktion f3 Funktion f3
ABV ausschalten f4 Funktion 4 Funktion * Funktion f4 Funktion f4
Aux 3 (nur 60942) — — Funktion * Funktion f5 Funktion f5
Aux 4 (nur 60942) — — Funktion * Funktion f6 Funktion f6
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4
* Funktionssymbole können abweichend dargestellt sein.
Physikalische Funktionen
Jede dieser Funktionen muss extern an die Platine ange-
schlossen werden. Man spricht daher von physikalischen
Funktionen. Jedem physikalischem Ausgang (AUX / Licht)
kann im Digitalbetrieb ein eigener Modus/Effekt zugeordnet
werden. Dazu stehen für jeden Ausgang drei CVs zur Ver-
fügung. Es kann für jeden Ausgang immer nur ein Modus/
Effekt eingestellt werden. Eine ausführliche Tabelle hierzu
finden sie im Internet unter:
www.maerklin.de/de/produkte/tools_downloads/tech-
nische_infos.html
Logische Funktionen
Da diese Funktionen lediglich per Software ausgeführt
werden, wird hierfür kein physikalischer Ausgang benötigt.
Deshalb spricht man hier von einer logischen Funktion.
Anfahr-/Bremsverzögerung
• Die Beschleunigungs- und Bremszeit kann getrennt von
einander eingestellt werden.
• Die logische Funktionsabschaltung ABV kann über das
Funktionsmapping auf jede beliebige Funktionstaste
gelegt werden.
Rangiergang (RG)
• Der Rangiergang bewirkt eine Reduzierung der aktuellen
Geschwindigkeit. Dies lässt ein feinfühliges Regeln der
Lokomotive zu. Der Rangiergang kann bei mfx und DCC
über das Funktionsmapping jeder beliebigen Funktions-
taste zugeordnet werden. Einstellungen siehe CV-Tabelle,
Seite 18, CV 137 bzw. für mfx im Menü der Central Station.
