marklin 60973 User manual

Schleiferumschaltungsplatine
60973

2
Inhaltsverzeichnis Seite
Bestimmungsgemäße Verwendung 4
Lieferumfang 4
Sicherheitshinweise 4
Technische Daten 4
Platine einbauen 4
Gegenüberstellung der Kabelfarben 5
Table of Contents Page
Using the Product as Intended 6
Contents as Delivered 6
Safety Notes 6
Technical Information 6
Installing the Circuit Board 6
Cross Referencing the Colors for the Wires 7
Sommaire Page
Utilisation conforme à sa destination 8
Fourniture 8
Remarque sur la sécurité 8
Caractéristiques techniques 8
Installation de la platine 8
Mise en parallèle des couleurs des câbles 9
Inhoudsopgave Pagina
Verantwoord gebruiken 10
Leveringsomvang: 10
Veiligheidsvoorschriften 10
Technische gegevens 10
Printplaat inbouwen 10
Vergelijkingstabel voor de draadkleuren 11

3
Indice de contenido Página
Uso correcto 12
Alcance de suministro 12
Instrucciones de seguridad 12
Datos técnicos 12
Montaje de la platina 12
Tabla comparativa de colores de los cables 13
Indice del contenuto Pagina
Impiego commisurato alla destinazione 14
Corredo di fornitura 14
Avvertenze per la sicurezza 14
Dati Tecnici 14
Montaggio del circuito stampato 14
Comparazione dei colori dei cavetti 15
Innehållsförteckning Sidan
Användningsområde 16
Satsens innhåll 16
Säkerhetsförskrifter 16
Tekniska data 16
Montering av kortet 16
Jämförelseschema för olika kabelfärger 17
Indholdsfortegnelse Side
Användningsområde 18
Hensigtsmæssig anvendelse 18
Sikkerhedshenvisninger 18
Tekniske data 18
Indbygning af printkortet 18
Sammenligning af kabelfarverne 19

4
Bestimmungsgemäße Verwendung
Diese Platine wird für die Schleifer-Umschaltung bei Zügen
mit 2 Schleifern benötigt. Es können Decoder mit 21 poliger
Schnittstelle und 4 verstärkten Aux Ausgängen verwendet
werden.
Lieferumfang
1 Platine mit 21poliger Schnittstelle
Einbauanleitung
Garantieurkunde
Für den Einbau zusätzlich benötigtes Werkzeug: Pinzette
und Lötstation für eine Löttemperatur bis max. 30W/400˚mit
dünner Spitze, Elektronik-Lötzinn (Ø 0,5-1 mm), Entlötlitze oder
Entlötsaugpumpe.
Sicherheitshinweise
• ACHTUNG! Funktionsbedingte scharfe Kanten.
• Verkabelungs- und Montagearbeiten nur im spannungs-
losen Zustand ausführen. Bei nicht Beachtung kann es zu
gefährlichen Körperströmen und damit zu Verletzungen
führen.
Beim Umgang mit dem Lötkolben besteht die Gefahr
von Hautverbrennungen.
Technische Daten
• Max. Ges.-Belastung (Summe) ≤1,6 A
• Max. Spannung ≤40 V
Weitere technische Daten finden Sie in der Anleitung Ihres
Decoders.
Platine einbauen
Vor dem Einbau ist die Lokomotive auf einwandfreie mecha-
nische und elektrische Funktion zu prüfen. Gegebenenfalls
muss die Lokomotive vor dem Umbau repariert werden.

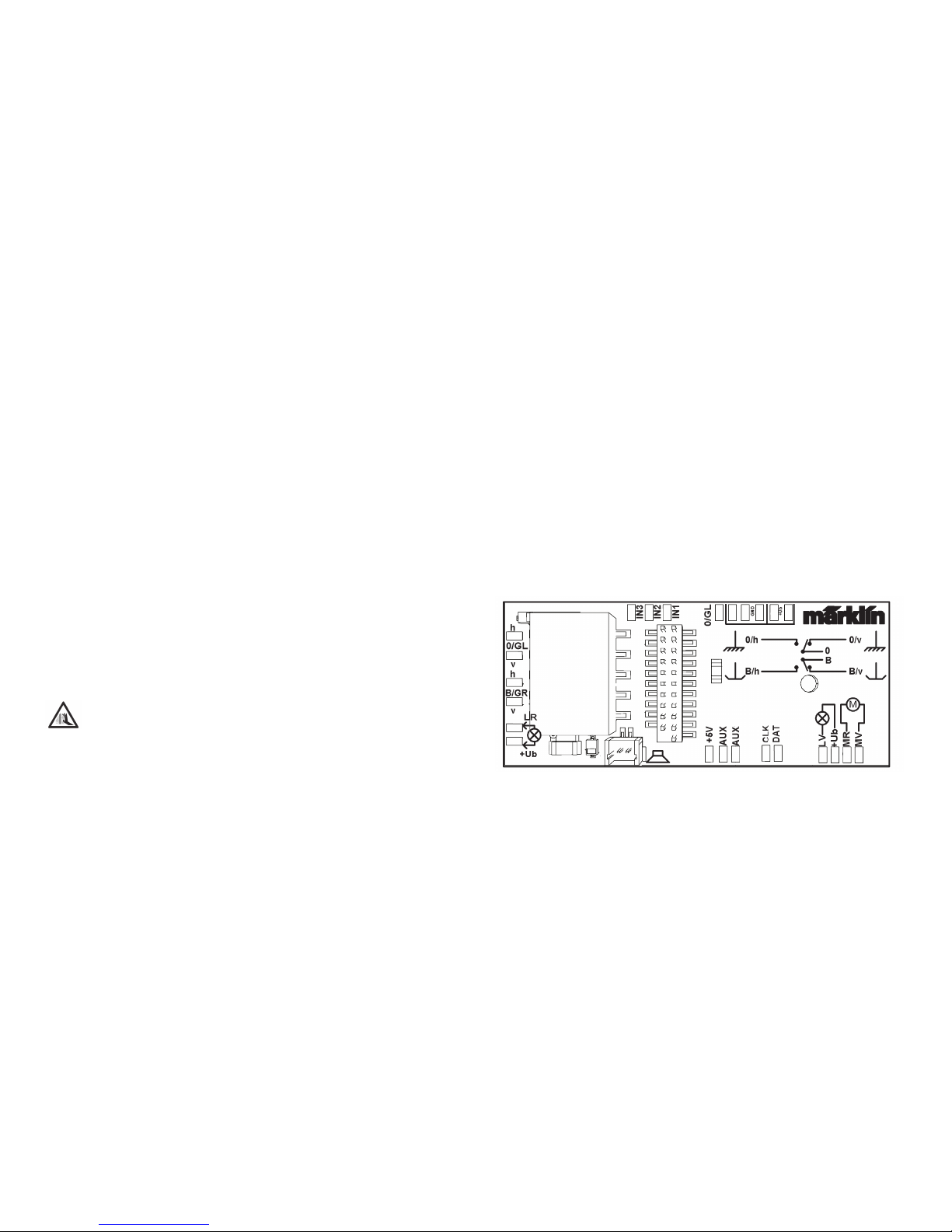

Schließen Sie die Platine (ohne Decoder) wie nachfolgend
beschrieben an. Beachten sie hierzu auch die Anleitung
Ihres Decoders.
Die angegebenen
Kabelfarben entsprechen dem Märklin-
Standard, Vergleichstabelle zu NEM siehe nebenan.
h = Anschluss hinten
0/GL = Märklin - Anschluss Gleis (braun) / DCC Gleis links
v = Anschluss vorne
h = Anschluss hinten
B/GR = Märklin - Anschluss Schleifer (rot) / DCC Gleis rechts
v = Anschluss vorne
h = Anschluss hinten
2 1

5
LR = Licht hinten (gelb)
+Ub = Rückleitung Licht (orange)
LV = Licht vorne (grau)
+Ub = Rückleitung Licht (orange)
AUX 1 = physikalischer Ausgang (braun/rot)
AUX 2 = physikalischer Ausgang (braun/grün)
MR = Motorausgang 1 (blau)
MV = Motorausgang 2 (grün)
= Anschluss Lautsprecher
CLK = zur Zeit nicht verfügbar
DAT = zur Zeit nicht verfügbar
IN1 = zur Zeit nicht verfügbar
IN2 = zur Zeit nicht verfügbar
IN3 = zur Zeit nicht verfügbar
GND = Elektronik Masse (violett)
+5V = (rosa)
Nach erfolgter Verkabelung die Platine mit beiliegendem
Pad befestigen. Achten Sie darauf, dass die Platine
keinen Kurzschluss verursachen kann.
Vor dem Einstecken des Decoders muss dieser entspre-
chend programmiert werden.
Für die Schleiferumschaltung müssen die Ausgänge 3
(vorwärts) und 4 (rückwärts) aktiv sein. Die Einstellung
hierzu werden im mDT3 über Funktionsauslöser „IMMER“
und der „Aktion zu IMMER“ eingestellt. Die Programmie-
rung ist hier von der Verkabelung abhängig, gegebenen-
falls die Ausgänge in den Funktionen tauschen.
Bezeichnung Kabelfarbe
NEM Märklin
Motoranschluss 2 grau blau
2Leiter Stromabnahme Gleis links
3Leiter Stromabnahme Gleis außen schwarz braun
Beleuchtung vorn weiß grau
Aux 1 (physikalischer Ausgang) grün braun/rot
Gemeinsamer Leiter für
Beleuchtung/Aux 1 - 2 blau orange
Beleuchtung hinten gelb gelb
2Leiter Stromabnahme Gleis rechts
3Leiter Stromabnahme Gleis Mitte rot rot
Motoranschluss 1 orange grün
Aux 2 (physikalischer Ausgang) violett
braun/grün
GND = Elektronik Masse — violett
+5V — rosa
Gegenüberstellung der Kabelfarben

6
Using the Product as Intended
This circuit board is required for pickup shoe changeover on
trains with 2 pickup shoes.
Decoders with 21-pin interface connectors and 4 reinforced
„Aux“ outputs can be used.
Contents as Delivered
1 circuit board with a 21-pin connector
Installation instructions
Warranty card
Tools also needed for the installation procedure include:
regular and cross-point screwdrivers, tweezers, and solder-
ing station with a maximum soldering temperature of up to
30 watts / 300˚Celsius / 572˚Fahrenheit with a fine tip, solder-
ing flux for electronics (0.5 - 1 mm / 0.02” – 0.04” diameter),
de-soldering braid or a de-soldering pump.
Safety Notes
• WARNING! Sharp edges and points required for operation.
• Do wiring and assembly work only on a voltage-free or
grounded work mat. Failure to do this can lead to danger-
ous static charge from your body and to damage to the
components.
There is a danger of burning yourself when working
with a soldering station.
Technical Information
• Max. total load (sum) ≤1.6 amps
• Max. voltage ≤40 volts
Additional technical information can be found in the instruc-
tions for your decoder.
Installing the Circuit Board
The locomotive must be checked before installing the decoder
to make sure that it (locomotive) is in good mechanical and
electrical condition. There are situations when the locomotive
will have to be repaired before installing

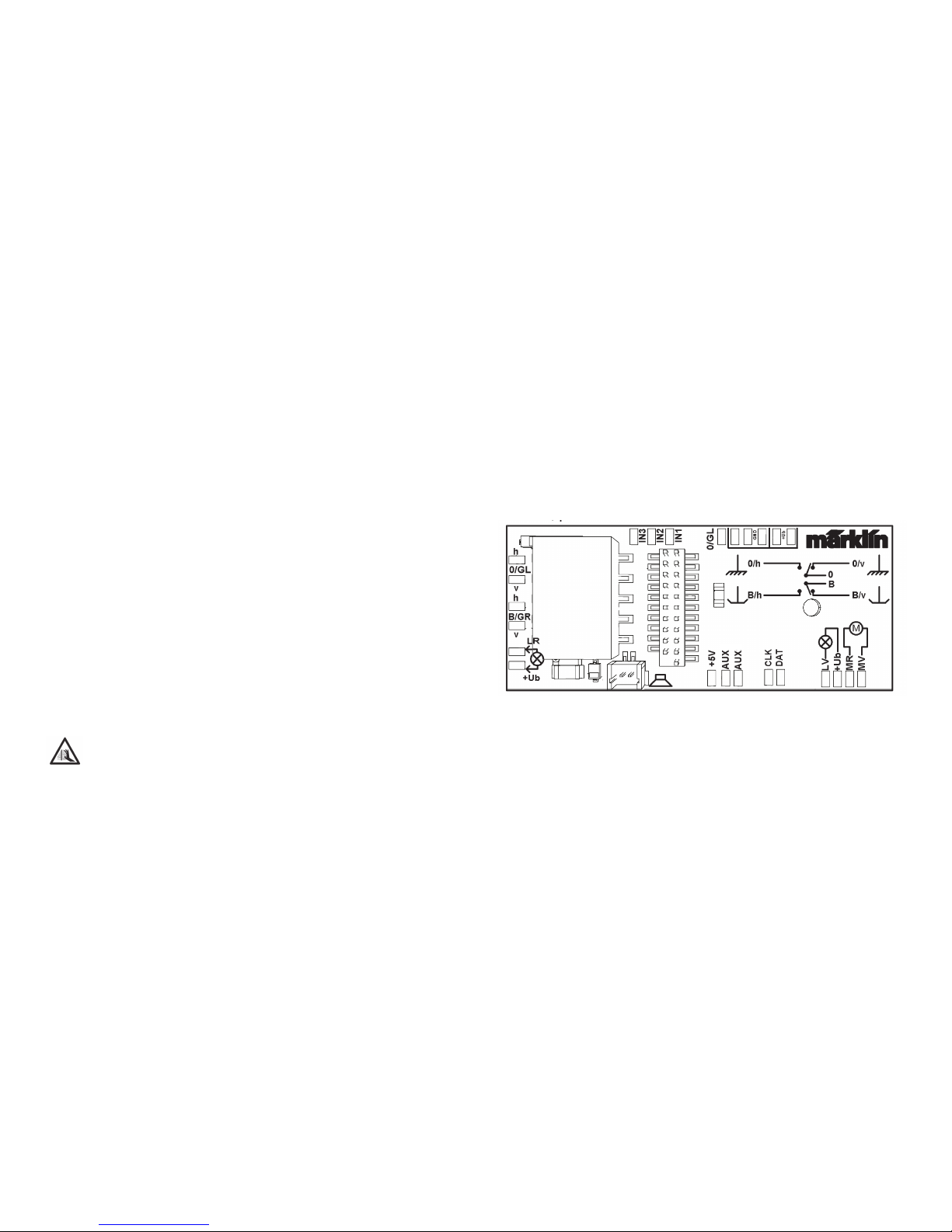

Connect the circuit board (without decoder) as described
below. Pay attention while doing this to the instructions for
your decoder.
The wire colors indicated correspond to the Märklin standard.
See the cross reference table for NEM nearby.
h = rear connection
0/GL = Märklin connection to the track (brown) / DCC track
left rail
v = front connection
h = rear connection
h = rear connection
2 1

7
B/GR = Märklin connection to the pickup shoe (red) / DCC
track right rail
v = front connection
LR = rear light(s) (yellow)
+Ub = light(s) ground wire (orange)
LV = front light(s) (gray)
+Ub = light(s) ground wire (orange))
AUX 1 = physical output (brown/red)
AUX 2 = physical output (brown/green)
MR = Motor Output 1 (blue)
MV = Motor Output 2 (green)
= Speaker connections
CLK = not available at present
DAT = not available at present
IN1 = not available at present
IN2 = not available at present
IN3 = not available at present
GND = Electronics ground (violet)
+5V = (pink)
After finishing the wiring, mount the circuit board with the
pad included for this purpose. Make sure that the circuit
board cannot cause a short circuit.
Before you plug the decoder in, it must be programmed
correctly.
Outputs 3 (forwards) and 4 (reverse) must be active for
the pickup shoe changeover. The setting for this is done in
mDT3 be means of the function activator „ALWAYS“ and
„Action to ALWAYS“. The programming here depends on the
wiring, and it may be necessary to swap the outputs in the
functions.
Description Wire Color
NEM Märklin
Motor Connection 2 gray blue
Conductor Current Pickup, Track, Left
(DC) Outer (AC) black brown
Front Lights white gray
Aux 1 (physical output) green brown/red
Common Wire for Lights /Aux 1-2 blue orange
Rear Lights yellow yellow
Conductor Current Pickup,
Track, Right (DC) Center (AC) red red
Motor Connection 1 orange green
Aux 2 (physical output) violet
brown/green
GND Electronics ground violett
+5V pink
Cross Referencing the Colors for the Wires

8
Utilisation conforme à sa destination
Cette platine est requise pour la commutation des frotteurs
sur les trains munis de deux frotteurs. Vous pouvez utiliser
des décodeurs avec une interface à 21 pôles et 4 sorties
Aux amplifiées.
Fourniture
1 Platine avec une interface à 21 pôles
Instructions d’installation
Titre de garantie
Outils additionnels nécessaires pour l’installation : tournevis,
pincette et poste de brasage pour une température de brasa-
ge d’un max. de 30W /400°, avec une pointe mince, de l’étain
à braser pour composants électroniques (Ø 0,5 – 1 mm),
tresse de débrasage ou pompe aspirante de débrasage.
Remarque sur la sécurité
• ATTENTION ! Pointes et bords coupants lors du fonction-
nement du produit.
• N’effectuer les travaux de câblage et d’installation que
dans un état hors tension. L’inobservation de cette règle
peut être à l’origine de courants de choc dangereux et
donc de blessures.
Lors du maniement du fer à souder, il y a un danger de
brûlures de la peau.
Caractéristiques techniques
• Charge électrique totale max. (somme) ≤1,6 A
• Tension max. ≤40 V
Vous trouverez d’autres caractéristiques techniques dans la
notice de votre décodeur.
Installation de la platine
Avant l’installation, il convient de vérifier le fonctionnement
mécanique et électrique irréprochable de la locomotive. Le
cas échéant, il convient de réparer la locomotive avant de
procéder à la transformation.

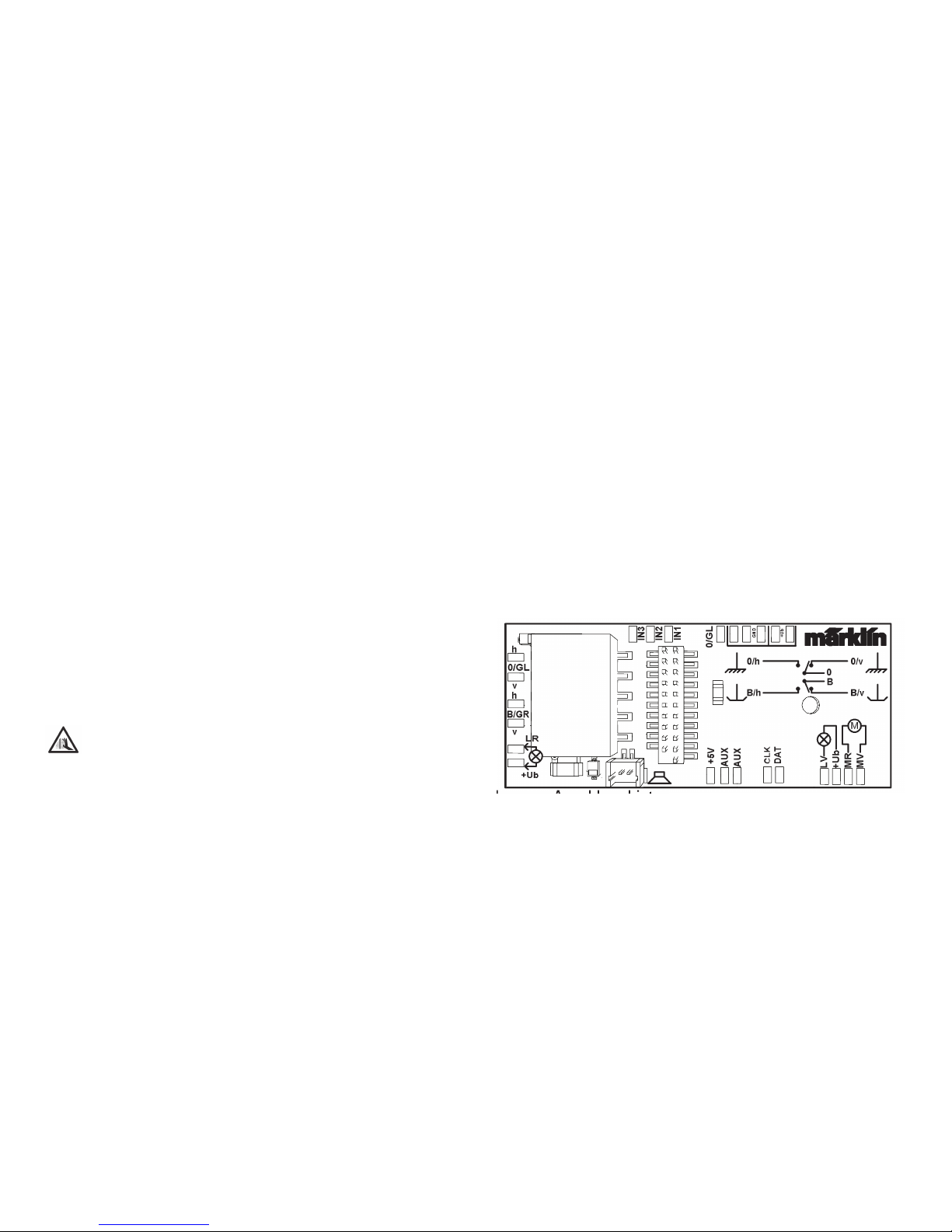

Raccordez la platine (sans décodeur) comme décrit ci-
après. Veuillez également tenir compte de la notice de votre
décodeur.
Les couleurs de câble indiquées correspondent au standard
Märklin, voir tableau de comparaison NEM ci-contre.
2 1
h = connexion arrière
0/GL = Märklin - Connexion voie (marron) / voie DCC à gauche
v = connexion avant
h = connexion arrière
B/GR = Märklin – Connexion frotteurs (rouge) / voie DCC
Gleis à droite
v = connexion avant
LR = Eclairage arrière (jaune)
+Ub = Retour éclairage (orange)

9
LV = Eclairage avant (gris)
+Ub = Retour éclairage (orange)
AUX 1 = Sortie physique (marron/rouge)
AUX 2 = Sortie physique (marron/vert)
MR = Sortie moteur 1 (bleu)
MV = Sortie moteur 2 (vert)
= connexion haut-parleur
CLK = Actuellement non disponible
DAT = Actuellement non disponible
IN1 = Actuellement non disponible
IN2 = Actuellement non disponible
IN3 = Actuellement non disponible
GND = Masse Electronique (violet)
+5V = (rose)
Une fois le câblage terminé, fixez la platine avec le pad
fourni. Veillez à ce que la platine en provoque aucun court-
circuit.
Avant d’être enfiché, le décodeur doit être convenablement
programmé.
Pour la commutation des frotteurs, les sorties 3 (marche
avant) et 4 (marche arrière) doivent être activées. La
configuration correspondante dans le mDT3 se fait via
déclencheur de fonction « TOUJOURS » et « Action pour
TOUJOURS ». La programmation dépend ici du câblage. Le
cas échéant, échanger les sorties dans les fonctions.
Désignation Couleur des câbles
NEM Märklin
Sortie moteur 2 grise bleue
Courant continu (DC gauche.
AC extérieur) noire marron
Eclairage avant blanche grise
Aux 1 (sortie physique) vert marron/rouge
Conducteur commun pour
l’éclairage, Aux 1 - 2 bleu orange
Eclairage arrière jaune jaune
Courant continu (DC droite.
Centre AC) rouge rouge
Sortie moteur 1 orange vert
Aux 2 (sortie physique) violet marron/vert
GND Masse Electronique — violet
+5V — rose
Mise en parallèle des couleurs des câbles

10
Verantwoord gebruiken
De printplaat wordt gebruikt voor de sleperomschakeling bij
treinen met 2 sleepcontacten. Er kunnen decoders met een
21-polige stekker en 4 versterkte AUX uitgangen toegepast
worden.
Leveringsomvang:
1 printplaat met 21-polige stekker
Inbouwaanwijzin
Garantiebewijs
Voor het inbouwen heeft men daarnaast de volgende ge-
reedschappen nodig: schroevendraaier, pincet en soldeer-
station met een soldeertemperatuur van max. 30W/400º C
en een dunne stift, elektronica soldeertin (Ø 0,5-1mm) desol-
deerlitze of tinzuiger.
Veiligheidsvoorschriften
• Let op! Bevat functionele scherpe kanten.
• Bedrading- en montagewerkzaamheden alleen in span-
ningsloze toestand uitvoeren. Indien deze aanwijzing niet
opgevolgd wordt, kan dit gevaarlijke lichaamsstromen en
verwondingen tot gevolg hebben.
Bij het werken met een soldeerbout bestaat het gevaar
voor brandwonden.
Technische gegevens
• Max. totaal belasting 1,6A
• Max. spanning 40V
Verdere informatie vindt u in de gebruiksaanwijzing van uw
decoder.
Printplaat inbouwen
Voor het inbouwen van de decoder dient men eerst de
elektrische- en mechanische werking van de locomotief te
controleren en zo nodig te herstellen.
Sluit de printplaat (zonder decoder) op de onderstaande
wijze aan. Acht daarbij daarbij ook de gebruiksaanwijzing
van uw decoder.
De aangegeven draadkleuren komen overeen met de
Märklin standaard. Zie onderstaande vergelijkingstabel
naar NEM.
2 1
h = Aansluiting achter
0/GL = Märklin railaansluiting (bruin) / DCC railstaaf links
v = Aansluiting voor
h = Aansluiting achter
B/GR = Märklin sleperlaansluiting (rood) / DCC railstaaf rechts

11
v = Aansluiting voor
LR =Licht achter (geel)
+Ub =Retour licht (oranje)
LV =Licht voor (grijs)
+Ub =Retour licht (oranje)
AUX1 =Fysieke uitgang (bruin/rood)
AUX2 =Fysieke uitgang (bruin/groen)
MR1 =Motoruitgang 1 (blauw)
MR2 =Motoruitgang 2 (groen)
=Luidsprekeraansluiting
CLK =Momenteel niet beschikbaar
DAT =Momenteel niet beschikbaar
IN1 =Momenteel niet beschikbaar
IN2 =Momenteel niet beschikbaar
IN3 =Momenteel niet beschikbaar
GND =Elektronica massa (violet)
+5V =(rose)
Nadat de bedrading op de juiste wijze is aangebracht de
print met de meegeleverde houder bevestigen. Let er op dat
de printplaat geen kortsluiting kan veroorzaken.
Voordat de decoder op de print gestoken wordt, moet deze
eerst geprogrammeerd worden.
Voor de sleperomschakeling moeten de uitgagen 3 (vooruit)
en 4 (achteruit) actief zijn. De instellingen hiervoor worden
in mDT3 via de functiestart “Altijd” en de “Actie voor altijd”
ingesteld. De programmering hiervoor is afhankelijk van de
bedrading, eventueel de uitgangen in de functies verwisselen.
Omschrijving Draadkleur
NEM Märklin
Motoruitgang 2 grijs blauw
2-rail stroomopname linker
railstaaf
3-rail stroomopname railstaven zwart bruin
Verlichting voor wit grijs
Aux 1 (fysieke uitgang) groen bruin/rood
Gemeenschappelijke retour
voor verlichting blauw oranje
Verlichting achter geel geel
2-rail stroomopname rechter
railstaaf
3-rail stroomopname middenrail rood rood
Motoruitgang 1 oranje vert
Aux 2 (fysieke uitgang) paars bruin/groen
GND Elektronica massa — violet
+5V — rose
Vergelijkingstabel voor de draadkleuren

12
Uso correcto
Esta platina se necesita para la conmutación de patín en
trenes con 2 patines. Se pueden utilizar decoders con
interfaz de 21 polos y 4 salidas Aux reforzadas.
Alcance de suministro
1 tarjeta de circuito impreso con interfaz de 21 polos
Instrucciones de empleo
Documento de garantía
Herramientas adicionales necesarias para el montaje:
Destornillador de hoja plana, pinzas y estación de soldadura
para una temperatura de soldeo hasta máx. 30W/400°C de
punta fina, estaño de soldadura para electrónica (Ø 0,5 - 1
mm), trenza de desoldado o bomba aspiradora de desoldado.
Instrucciones de seguridad
•¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
la función.
• Realizar los trabajos de cableado y montaje siempre sin
tensión. Si no se respeta esta instrucción, pueden produ-
cirse corrientes peligrosas a través del cuerpo humano y
llegar a ocasionar lesiones físicas.
En el manejo del soldador, existe peligro de sufrir
quemaduras de piel.
Datos técnicos
• Carga total máx. (suma) ≤1,6 A
• Tensión máx. ≤40 V
En las instrucciones de su decoder encontrará datos técni-
cos adicionales.
Montaje de la platina
Antes del montaje, examinar la locomotora para asegurar-
se de que su funcionamiento mecánico y eléctrico son
correctos. En su caso, debe repararse la locomotora antes
de su readaptación.
Conecte la platina (sin decoder) como se describe a
continuación. Al hacerlo, tenga presentes también las
instrucciones de su decoder.
Los colores de cable indicados corresponden al estándar
de Märklin, véase la tabla comparativa con los colores
NEM en la página contigua.
2 1
h = Conexión posterior
O/GL = Märklin - conexión a vía (marrón)/ DCC vía izquierda
v = Conexión frontal
h = Conexión posterior
B/GR = Märklin - conexión patín (rojo)/ DCC vía derecha
v = Conexión frontal
LR = Luces de cola (amarillo)
+Ub = Cable de retorno de luces (naranja)
LV = Luces de cabeza (gris)

13
+Ub = Cable de retorno de luces (naranja)
AUX1 = Salida física (marrón/rojo)
AUX2 = Salida física (marrón/verde)
MR = Salida de motor 1 (azul)
MV = Salida de motor 2 (verde)
= Conexión de altavoz
CLK = Actualmente no disponible
DAT = Actualmente no disponible
IN1 = Actualmente no disponible
IN2 = Actualmente no disponible
IN3 = Actualmente no disponible
GND = Masa de electrónica (violeta)
+5V = (rosa)
Una vez realizado el cableado, sujetar la platina con la
lengüeta adjunta. Asegúrese de que la platina no pueda
provocar un cortocircuito.
Antes de enchufar el decoder, éste debe programarse de
manera acorde.
Para la conmutación de patín, las salidas 3 (hacia delante)
y 4 (hacia atrás) deben estar activadas. La configuración
para ello se realiza en el mDT3 mediante los activadores de
funciones “SIEMPRE” y “Acción asociada a SIEMPRE”. En
este caso, la programación depende del cableado, por lo
cual, si es preciso, deberán intercambiarse las salidas en
las funciones.
Designación Color de cable
NEM Märklin
Conexión de motor 2 gris azul
Toma de corriente de 2 conductores vía
izquierda
Toma de corriente de 3 conductores
vía exterior
negro marrón
Alumbrado de cabeza blanco gris
Aux 1 (salida física verde marrón/rojo
Conductor común para alumbrado/
Aux 1 - 2 azul naranja
Alumbrado de cola amarillo amarillo
Toma de corriente de 2 conductores vía
derecha
Toma de corriente de 3 conductores
vía centro
rojo rojo
Conexión de motor 1 naranja verde
Aux 2 (salida física) violeta marrón/verde
GND Masa de electrónica — violeta
+5V — rosa
Tabla comparativa de colores de los cables

14
Impiego commisurato alla destinazione
Questo circuito stampato viene richiesto per la commutazi-
one del pattino in caso di treni con 2 pattini. Possono venire
utilizzati dei Decoder con interfaccia a 21 poli e 4 uscite Aux
rinforzate.
Corredo di fornitura
circuito stampato con interfaccia a 21 pol
Istruzioni di montaggio
Certificato di garanzia
Ulteriori attrezzi necessari per il montaggio: cacciavite,
pinzetta e stazione di saldatura per una temperatura di sal-
datura sino a max. 30W/400° con punta più fine, stagno da
saldature per elettronica (Ø0,5 - 1 mm), trecciola dissaldante
oppure pompetta aspirante per dissaldare.
Avvertenze per la sicurezza
• ATTENZIONE! Spigoli aguzzi per motivi funzionali.
• Eseguire i lavori di cablaggio e di montaggio soltanto in
condizioni di assenza di tensione. In caso di mancato ri-
spetto, questo può portare a pericolose correnti corporee
e pertanto a ferimenti.
Durante la manipolazione con il saldatore sussiste il
pericolo di scottature della pelle.
Dati Tecnici
• Max. carico complessivo (somma) ≤1,6 A
• Max. tensione ≤40 V
Ulteriori dati tecnici potete trovarli nelle istruzioni del Vostro
Decoder.
Montaggio del circuito stampato
Prima dell’installazione la locomotiva va verificata per un
funzionamento meccanico ed elettrico esente da inconve-
nienti. Se necessario la locomotiva deve essere riparata
prima della trasformazione.
Vogliate collegare il circuito stampato (senza Decoder)
come descritto nel seguito. Prestate attenzione a questo
scopo anche alle istruzioni del Vostro Decoder.
I colori dei cavetti specificati corrispodono all’unificazione
Märklin, per la tabela di confronto con NEM si veda accanto.
, per la tabela di confronto con NEM si veda accanto.
2 1
h = collegamento posteriore
0/GL = Märklin – connessione al binario (marrone) / DCC
rotaia sinistra
v = collegamento anteriore
h = collegamento posteriore
B/GR = Märklin - connessione al pattino (rosso) / DCC
rotaia destra
v = collegamento anteriore
LR = fanali posteriori (giallo)
+Ub = conduttore di ritorno fanali (arancio)

15
LV = fanali anteriori (grigio)
+Ub = conduttore di ritorno fanali (arancio)
AUX 1 = uscita fisica (marrone/rosso)
AUX 2 = uscita fisica (marrone/verde)
MR = uscita motore 1 (blu)
MV = uscita motore 2 (verde)
= Connessione altoparlante
CLK = per ora non disponibile
DAT = per ora non disponibile
IN1 = per ora non disponibile
IN2 = per ora non disponibile
IN3 = per ora non disponibile
GND = massa elettronica (viola)
+5V = (rosa)
Dopo un cablaggio riuscito, fissare il circuito stampato con
l’accluso cuscinetto. Prestate attenzione affinché il circuito
stampato non possa provocare alcun corto circuito.
Prima dell’innesto del Decoder, questo deve venire pro-
grammato in modo corrispondente.
Per la commutazione del pattino devono essere attive le
uscite 3 (in avanti) e 4 (all’indietro). Le impostazioni a questo
scopo vengono inserite nello mDT3 tramite l’azionamento
di funzioni „SEMPRE“ e quello „Azione per SEMPRE“. La
programmazione qui è dipendente dal cablaggio, se il caso
lo richiede scambiare le uscite nelle funzioni.
Denominazione Colori dei cavetti
NEM Märklin
Collegamento al motore 2 grigio blu
2rotaie presa di corrente rotaia sinistra
3rotaie presa di corrente rotaie esterne
nero marrone
Illuminazione anteriore bianco grigio
Aux 1 (uscita fisica) verde
marrone/rosso
Conduttore comune per illuminazione/
Aux 1 - 2 blu arancio
Illuminazione posteriore giallo giallo
2rotaie presa di corrente rotaia destra
3rotaie presa di corrente rotaia centrale rosso rosso
Collegamento al motore 1 arancio verde
Aux 2 (uscita fisica) viola
marrone/verde
GND massa elettronica — viola
+5V —rosa
Comparazione dei colori dei cavetti

16
Användningsområde
Detta kort behövs för släpsko-omkoppling på tåg med 2
släpskor. Dekoder med 21-poligt snittställe och 4 förstärkta
Aux-utgångar kan användas.
Satsens innhåll
1 Dekoderplatta med 21-pinnars kontakt
Monteringanvisning/bruksanvisning
Garantisedel
För montering behövs följande verktyg: Skruvmejsel, pincett
och lödstation med en lödtemperaur på max 30W/400° och
med en tunn lödspets, lödtenn för elektronik-komponenter
(Ø 0,5 - 1mm), lödfläta eller tennsug.
Säkerhetsförskrifter
• Varning! Skarpa kanter pga funktion!
• Montage och kabelarbeten får endast göras utan att
någon elspänning är tillkopplad, annars kan fara för men
och kroppsskada uppstå
När man använder lödstation och lödverktyg föreligger
risk för brännskador och eldfara.
Tekniska data
• Max total-belastning (summa) ≤1,6 A
• Max spänning ≤40 V
Ytterligare tekniska data återfinns i dekoderns bruksanvis-
ning.
Montering av kortet
Före monteringen måste kontrolleras att lokets mekaniska
och elektriska funktioner fungerar utan problem. Om så ej är
fallet måste loket repareras och eventuella fel rättas till.
Anslut kortet (utan dekoder) som beskrivs här nedan. Läs
först noga igenom dekoderns medföljande bruksanvisning.
Angivna kabelfärger motsvarar Märklin-standard, jämförel-
setabell för NEM-standard, se här nedan.
2 1
h = Anslutning baktill
0/GL = Märklin-anslutningsspår (brun) / DCC spår vänster
v = Anslutning framtill
h = Anslutning baktill
B/GR = Märklin-anslutning släpsko (röd) / DCC spår höger
v = Anslutning framtill

17
LR = Ljus baktill (gul)
+Ub = Återkoppling ljus (orange)
LV = Ljus framtill (grå)
+Ub = Återkoppling ljus (orange)
AUX 1 = Fysisk utgång (brun/röd)
AUX 2 = Fysisk utgång ( (brun/grön)
MR = Motorutgång 1 (blå)
MV = Motorutgång 2 (grön)
= Anslutning högtalare
CLK = för närvaranden ej tillgänglig
DAT = för närvaranden ej tillgänglig
IN1 = för närvaranden ej tillgänglig
IN2 = för närvaranden ej tillgänglig
IN3 = för närvaranden ej tillgänglig
GND = Elektronik jord (violett)
+5V = (rosa)
Efter att kablarna monterats på kortet sätts kortet på plats
med hjälp av en bifogad pad. Se därvid till att kortet inte
förorsakar någon kortslutning.
Innan dekodern ansluts måste den programmeras.
För släpskoomkopplingen måste utgångarna 3 (framåt) och
4 (bakåt) vara aktiverade. Inställningarna för detta görs i
mDT3 via funktionsutösaren som ställs in på “IMMER” och
“Aktion zu IMMER”. Programmeringen är helt beroende av
kabeldragningen, funktionsutgångarna kan skiftas.
Beteckning Kabelfärg
NEM Märklin
Motoranslutning 2 grå blå
2ledar strömupptagning räls vänster
3ledar strömupptagning räls yttre svart brun
Belysningfram vit grå
Aux1 (fysiskutgång) grön brun/röd
Gemensamledare för Belysning blå orange
Belysning bak gul gul
2ledar strömupptagningräls vänster
3ledar strömupptagningräls mitte röd röd
Motoranslutning1 orange grön
Aux2 (fysiskutgång) violett brun/grön
GND Elektronik jord — violett
+5V — rosa
Jämförelseschema för olika kabelfärger

18
Användningsområde
Dette printkort kræves til slæberomkoblingen ved tog med 2
slæberkontakter. Der kan anvendes dekodere med 21-polet
interface og 4 forstærkede Aux-udgange.
Hensigtsmæssig anvendelse
1 printkortet med 21-polet interface
montagevejledning
garantibevis
Værktøj, som yderligere er nødvendigt til montage:
Skruetrækker, pincet og loddestation til en loddetemperatur
på maks. 30W/400° med tynd spids, elektronik-loddetin
(Ø 0,5-1 mm), aflodningsflet eller aflodningspumpe.
Sikkerhedshenvisninger
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
• Udfør kun kabel- og montagearbejde, når der ikke er
spænding på. Hvis man ikke er opmærksom derpå, kan
det medføre farlig strøm gennem kroppen og dermed
forbundne kvæstelser.
Ved håndtering af loddekolben er der fare for
forbrændinger af huden.
Tekniske data
• Maks. total belastning (sum ≤1,6 A
• Maks. spænding ≤40 V
Yderligere tekniske oplysninger findes i vejledningen til din
dekoder.
Indbygning af printkortet
Før montagen skal lokomotivet testes for problemfri
mekanisk og teknisk funktion. I givet fald skal lokomotivet
repareres forud for ombygningen.
Tilslut printkortet (uden dekoder) som beskrevet forneden.
Tag herved også hensyn til din dekoders vejledning.
De oplyste kabelfarver svarer til Märklins standard, se
sammenligningstabellen for NEM ved siden af.
2 1
h = tilslutning bagved
0/GL = Märklin - tilslutning spor (brun) / DCC venstre spor
v = tilslutning foran
h = tilslutning bagved
B/GR = Märklin - tilslutning slæber (rød) / DCC spor venstre
v = tilslutning foran

19
LR = lys bagved (gul)
+Ub = returledning lys (orange)
LV = lys foran (grå)
+Ub = returledning lys (orange)
AUX 1 = fysisk udgang (brun/rød)
AUX 2 = fysisk udgang (brun/grøn)
MR = Motorudgang 1 (blå)
MV = Motorudgang 2 (grøn)
= tilslutning højttaler
CLK = for tiden ikke til rådighed
DAT = for tiden ikke til rådighed
IN1 = for tiden ikke til rådighed
IN2 = for tiden ikke til rådighed
IN3 = for tiden ikke til rådighed
GND = elektronik jord (violet)
+5V = (rosa)
Efter tilslutning af kablerne fastgøres printkortet med det
vedlagte underlag. Pas på og sørg for, at printkortet ikke kan
bevirke nogen kortslutning.
Før isætning af dekoderen skal denne programmeres
tilsvarende.
For slæber-omkoblingen skal udgangene 3 (fremad) og 4
(baglæns) være aktive. Indstillingerne herfor foretages i
mDT3 via funktionsudløseren „IMMER“ (ALTID) og „Aktion
zu IMMER“ (Aktionen for ALTID). Programmeringen er her
afhængig af kablernes tilslutning, ombyt i givet fald udgan-
gene i funktionerne.
Sammenligning af kabelfarverne
Betegnelse Kabelfarve
NEM Märklin
Motortilslutning 2 grå blå
2leder strømaftag venstre spor
3leder strømaftag ydre spor sort brun
Belysning foran hvid grå
Funktion 1 grøn brun/rød
Fælles leder til belysning blå orange
Belysning bagpå gul gul
2leder strømaftag højre sport
3leder strømaftag midterste spor rod rod
Motortilslutning 1 orange grøn
Aux 2 (fysisk udgang) violet brun/grøn
GND = elektronik jord — violet
+5V — rosa

Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
www.maerklin.com
260291/0218/Sc2Ef
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
www.maerklin.com/en/imprint.html
