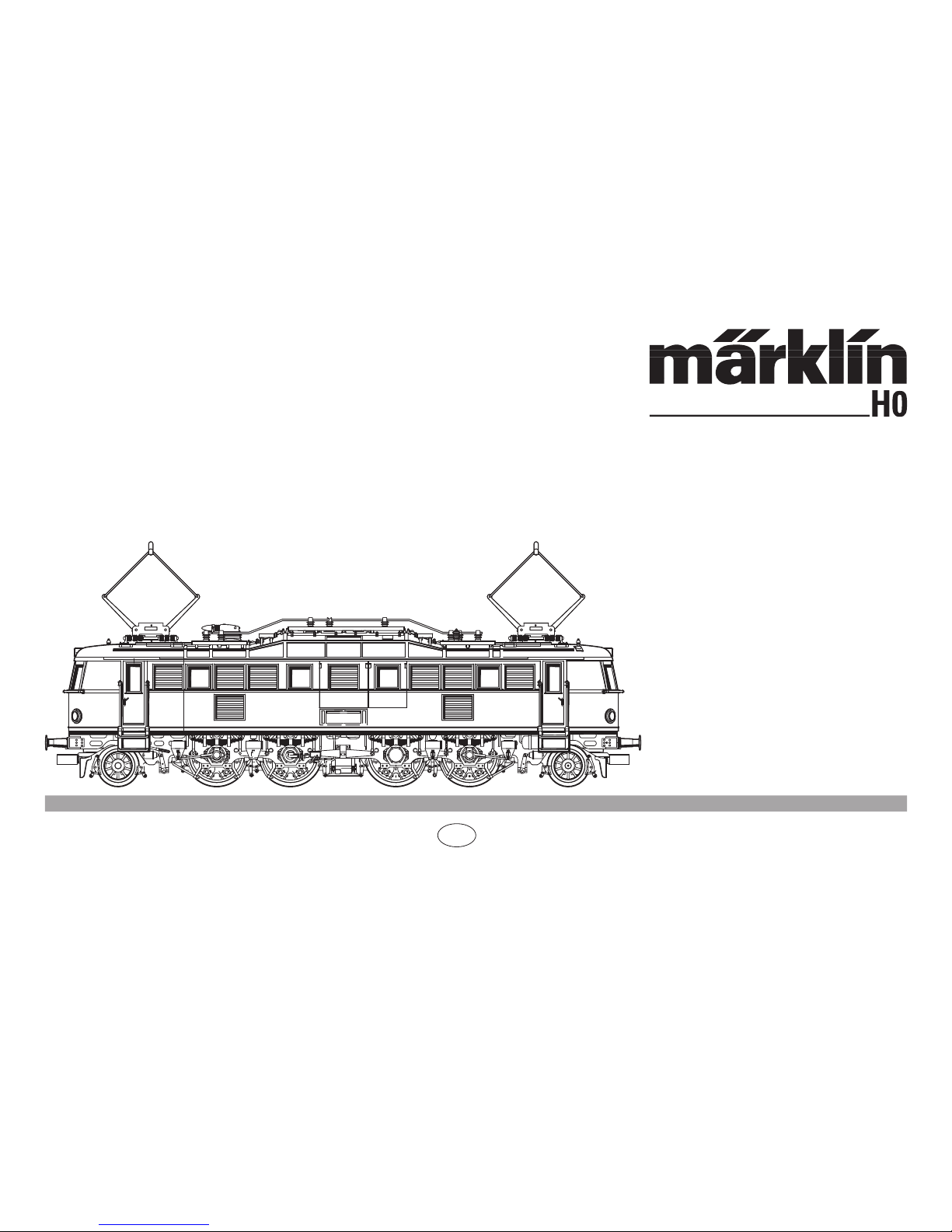

marklin 39682 User manual

Lok 3: Modell der Reihe 1018 ÖBB
39682
Edition 150 Jahre Märklin
A

2
Inhaltsverzeichnis:
Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Funktionen 6
Schaltbare Funktionen 14
Parameter / Register 15
Betriebshinweise 16
Wartung und Instandhaltung 17
Ersatzteile 22
Table of Contents:
Page
Information about the prototype 4
Safety Warnings 7
Function 7
Controllable Functions 14
Parameter / Register 15
Information about operation 16
Service and maintenance 17
Spare Parts 22
Sommaire :
Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 8
Fonction 8
Fonctions commutables 14
Paramètre / Registre 15
Remarques sur l’exploitation 16
Entretien et maintien 17
Pièces de rechange 22
Inhoudsopgave:
Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 9
Werking 9
Schakelbare functies 14
Parameter / Register 15
Opmerkingen over de werking 16
Onderhoud en handhaving 17
Onderdelen 22

3
Indice de contenido:
Página
Aviso de seguridad 10
Función 10
Funciones posibles 14
Parámetro / Registro 15
Instrucciones de uso 16
El mantenimiento 17
Recambios 22
Indice del contenuto:
Page
Avvertenze per la sicurezza 11
Funzionamento 11
Funzioni commutabili 14
Parametro / Registro 15
Avvertenze per il funzionamento 16
Manutenzione ed assistere 17
Pezzi di ricambio 22
Innehållsförteckning:
Sida
Säkerhetsanvisningar 12
Funktion 12
Kopplingsbara funktioner 14
Parameter / Register 15
Driftanvisningar 16
Underhåll och reparation 17
Reservdelar 22
Indholdsfortegnelse:
Side
Vink om sikkerhed 13
Funktion 13
Styrbare funktioner 14
Parameter / Register 15
Brugsanvisninger 16
Service og reparation 17
Reservedele 22

4
Informationen zum Vorbild:
Aufgrund der guten Erfahrungen mit den Baureihen E 04 und
E 17 hatte die AEG im Jahre 1933 den Auftrag zur Entwicklung
einer Lokomotive für den schweren Schnellzugdienst erhalten.
Zur Kraftübertragung auf die Treibräder bevorzugte die AEG
wiederum den seit Jahren erfolgreichen Federtopfantrieb. Die
Lauf- und die benachbarte Treibachse wurden im AEG-Krauss-
Helmholtz-Gestell gelagert.
Die Lokomotive erwies sich mit ihrer Leistung von 2.800 kW
und einer Höchstgeschwindigkeit von 150 km/h als überaus
leistungsfähig.
Als stärkste Einrahmenlokomotive erhielt die E 18 auf der Pariser
Weltausstellung 1937 den Grand Prix.
Vor 1945 wurden 53 Maschinen in Dienst gestellt, nach dem
Krieg kamen noch 2 weitere dazu.
Die E 18 war nach 1945 mit 41 Stück in Westdeutschland, 6 Stück
in der DDR und 2 in Österreich vertreten. Die restlichen 6 Stück
gingen im Krieg verloren.
Bei der DB entfernte man die Schürze unterhalb der Pufferbohle
und baute bei fast allen E 18 ab 1966 die Lampen um. Das vorlie-
gende Modell der E 18 06 zeigt den Zustand der Lok noch mit den
alten, im Aufbau integrierten Lampen und 4 statt ursprünglich 6
Sandkästen je Seite.
Information about the Prototype:
In 1933 AEG was given the contract for the development of
a locomotive for heavy express service, based on the good
experience with the classes E 04 and E 17. AEG once again
preferred the successful quill drive for transmitting power to the
driving wheels. The pilot axle and the nearest driving axle were
mounted in the AEG-Krauss-Helmholtz frame.
This locomotive was quite powerful with its output of 2,800
kilowatts / 3,754 horsepower and a maximum speed of 150 km/h
/ 94 mph.
The E 18 was awarded the Grand Prix at the Paris World Exposi-
tion in 1937 as the most powerful single-frame locomotive.
Fifty-three units were placed into service before 1945; 2 more
were added after the war. After 1945 there were 41 units of the
E 18 in West Germany, 6 units in East Germany, and 2 units in
Austria. The remaining 6 units were lost in the war.
The DB removed the skirting under the buffer beams and rebuilt
the headlights on almost all of the E 18 locomotives starting in
1966. The model before you of road number E 18 06 shows the
locomotive as it looked with the old headlights flush with the
curve of the locomotive‘s superstructure and with 4 instead of
the original 6 sand boxes on each side.

5
Informations concernant la locomotive réele:
Grâce à l’expérience faite avec les séries E 04 et E 17, l’AEG
reçut en 1933 la commande pour la conception d‘une locomotive
pouvant assurer le service de trains lourds rapides. Pour la
transmission de la force motrice sur les roues motrices, l’AEG
donna la préférence à l’entraînement à ressorts hélicoïdaux,
qui avait su faire ses preuves depuis des années. Les essieux
porteurs et les essieux moteurs furent logés dans le châssis
AEG-Krauss-Helmholtz.
Avec une puissance de 2.800 kW et une vitesse maximale de
150 km/h, la locomotive s’avéra très performante.
En tant que locomotive à châssis unique la plus puissante, la
E 18 se vit décerner en 1937 le grand prix de l’exposition mondi-
ale à Paris.
Cinquante-trois machines furent mises en service jusqu’en 1945,
deux autres après la guerre.
Après 1945, la E18 était représentée avec 41 unités en Allemagne
de l’Ouest, 6 unités en RDA et 2 unités en Autriche. Les 6 unités
restantes furent perdues pendant la guerre.
A la DB, on retira le tablier au-dessous de la traverse de choc
et à partir de 1966, les feux furent modifiés sur presque toutes
les E 18. Le présent modèle de la E 18 06 montre l’état de la loco
encore avec les anciens feux, intégrés dans la superstructure,
et avec 4 sablières par côté au lieu de 6 à l‘origine.
Informatie van het voorbeeld:
Op basis van de goede ervaringen met de serie E 04 en E 17
kreeg AEG in 1933 de opdracht voor het ontwikkelen van een
locomotief voor de zware sneltreindienst. Voor het overbrengen
van het opgewekte vermogen op de drijfwielen, gaf AEG weer
de voorkeur aan de al jaren beproefde “Federtopfantrieb”. De
loopassen en de naastliggende drijfassen werden in een AEG-
Krauss-Helmholtz-frame gelagerd.
De locomotief bewees zich met een vermogen van 2.800 kW en
een maximumsnelheid van 150 km/h als zeer krachtig.
Als sterkste locomotief met een star frame, ontving de E 18 op de
Wereldtentoonstelling van 1937 in Parijs de Grand Prix.
Voor 1945 werden er 53 machines in dienst genomen en na de
oorlog kwamen er nog 2 bij. De E 18 was na 1945 met 41 stuks in
West-Duitsland, 6 stuks in de DDR en 2 stuks in Oostenrijk verte-
genwoordigd. De andere 6 haalden het eind van de oorlog niet.
Bij de DB verwijderde men de afscherming onder de bufferbalk
en verving vanaf 1966 bij vrijwel alle E 18 de frontseinen. Het
model van de E 18 06 geeft de toestand van de loc weer met de
oude, nog in de opbouw geïntegreerde frontseinen en 4 in plaats
van de 6 oorspronkelijke zandkisten per zijde.

6
Funktion
• Mögliche Betriebssysteme:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Kompakter Sinus-Antrieb mit wartungsfreiem Motor.
• Einstellbare Adresse (Control Unit): 01 – 80
Adresse ab Werk: 18
• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk: R. 1018.101 ÖBB
• Veränderbare Anfahrverzögerung (ABV).
• Veränderbare Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter elektronisch über Control Unit,
Mobile Station oder Central Station.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssystem
(Märklin Wechselstrom-Transformator 6647, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
Nur Transformatoren verwenden, die Ihrer örtlichen
Netzspannung entsprechen.
Keinesfalls Transformatoren für eine Netzspannung von
220 V bzw. 110 V einsetzen.
• Die Lok darf nur aus einer Leistungsquelle gleichzeitig ver-
sorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das Anschluss-
gleis entstört werden. Dazu ist das Entstörset 74046 zu ver-
wenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
Die bei normalem Betrieb anfallenden Wartungsarbeiten sind
nachfolgend beschrieben. Für Reparaturen oder Ersatzteile
wenden Sie sich bitte an Ihren Märklin-Fachhändler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind
ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigege-
bene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufge-
tretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und
Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht
ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche
Person und / oder Firma bzw. der Kunde.
!
WARNUNG! Dieses Produkt enthält Magnete. Das Verschlucken
von mehr als einem Magneten kann unter Umständen tödlich
wirken.
Gegebenenfalls ist sofort ein Arzt aufzusuchen.

7
Function
• Possible operating systems:
6646/6647 Märklin Transformer, Märklin Delta, Märklin Digital,
Märklin Systems.
• Recognition of the mode of operation: automatic.
• Compact design Sine propulsion with a maintenance-free
motor.
• Addresses that can be set (Control Unit): 01 – 80
Address set at the factory: 18
• Mfx technology for the Mobile Station / Central Station.
Name set at the factory: R. 1018.101 ÖBB
• Adjustable acceleration (ABV).
• Adjustable Braking delay (ABV).
• Adjustable maximum speed.
• Setting the locomotive parameters electronically with the
Control Unit, Mobile Station or Central Station.
Safety Warnings
• This locomotive is to be used only with an operating system
designed for it (Märklin 6646/6647 AC transformer,
Märklin Delta, Märklin Digital or Märklin Systems).
Use only transformers rated for your local household
power.
Do not under any circumstances use transformers rated
for 220 volts or 110 volts.
• This locomotive must never be supplied with power from more
than one transformer.
• Pay close attention to the safety warnings in the instructions
for your operating system.
• The feeder track must be equipped to prevent interference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
The maintenance work necessary with normal operation of
this locomotive is described below. Please see your authorized
Märklin dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to the
defects and / or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and / or
damage arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
!
WARNING! This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.

8
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin courant alternatif
- transformateur 6647, Märklin Delta, Märklin Digital ou
Märklin Systems).
Utilisez uniquement des transformateurs correspondant à
la tension secteur locale.
N´utilisez en aucun cas des transformateurs pour une
tension de secteur de 220 V, respectivement 110 V.
• La locomotive ne peut être alimentée en courant que par une
seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode conventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasita-
ge ne convient pas pour l’exploitation en mode numérique.
Les travaux d‘entretien occasionnels à effectuer en exploitation
normale sont décrits plus loin. Pour toute réparation ou rempla-
cement de pièces, adressez-vous à votre détaillant-spécialiste
Märklin.
Tout recours à une garantie commerciale ou contractuelle ou à une
demande de dommages-intérêt est exclu si des pièces non autorisées
par Märklin sont intégrées dans les produits Märklin et / ou si les produits
Märklin sont transformés et si les pièces d’autres fabricants montées
ou la transformation constituent la cause des défauts et / ou dommages
apparus. C’est à la personne et / ou la société responsable du montage
/ de la transformation ou au client qu’incombe la charge de prouver que
le montage des pièces d’autres fabricants sur des produits Märklin ou la
transformation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.
Fonction
• Systèmes d’exploitation possibles :
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation : automatique.
• Motorisation compacte Sinus avec moteur sans entretien.
• Adresses réglables (Control Unit) : 01 – 80.
Adresse encodée en usine: 18
• Technologie mfx pour Mobile Station / Central Station.
Nom en codee en usine: R. 1018.101 ÖBB
• Temporisation d’accélération/de freinage réglable (ABV).
• Vitesse maximale réglable.
• Réglage des paramètres de la loco électroniquement à l’aide de
la Control Unit, de la Mobile Station ou de la Central Station.
!
ATTENTION ! Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.

9
Werking
• Mogelijke bedrijfssystemen:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• Compacte Sinus-aandrijving met onderhoudsvrije motor.
• Instelbaar adres (Control Unit): 01 – 80
Vanaf de fabriek: 18
• Mfx-technologie voor het Mobile Station/Central Station.
Naam af de fabriek: R. 1018.101 ÖBB
• Instelbare optrekvertraging (ABV).
• Instelbare afremvertraging (ABV).
• Instelbare maximumsnelheid.
• Elektronische instelling van de locomotiefparameters via de
Control Unit, Mobile Station of Central Station.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfssysteem
(Märklin wisselstroom transformator 6647, Märklin Delta,
Märklin digitaal of Märklin Systems) gebruikt worden.
Alleen transformatoren gebruiken die geschikt zijn voor
de bij u geldende netspanning.
In geen geval transformatoren voor een netspanning van
220 V dan wel 110 V gebruiken.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de gebruik-
saanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de loc dient de aansluitrail
te worden ontstoort. Hiervoor dient men de ontstoor-set 74046
te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet
geschikt.
De in het normale bedrijf voorkomende onderhoudswerkzaam-
heden zijn verderop beschreven. Voor reparatie of onderdelen
kunt u zich tot uw Märklin winkelier wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer
in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen
ingebouwd en / of Märklin-producten omgebouwd worden en de ingebou-
wde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden
defecten en / of schade was. De aantoonplicht en de bewijslijst daarom-
trent, dat de inbouw van vreemde onderdelen in Märklin-producten of de
ombouw van Märklin-producten niet de oorzaak van opgetreden defecten
en / of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en / of firma danwel bij de klant.
!
LET OP! Dit product bevat magneten. Het inslikken van meer dan
één magneet kan onder bepaalde omstandigheden de dood tot
gevolg hebben.
Waarschuw direct een arts.

10
Función
• Sistemas operativos posibles:
Märklin transformador 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• Accionamiento Sinus compacto con motor exento de manteni-
miento.
• Dirección ajustable (Control Unit): 01 – 80
Código de fábrica: 18
• Tecnología mfx para la Mobile Station/Central Station.
Nombre de fabrica: R. 1018.101 ÖBB
• Arranque lento variable (ABV).
• Frenado lento variable (ABV).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora electrónicamente por el
Control Unit, Mobile Station o Central Station.
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema de
corriente propio (Märklin corriente alterna – transformador
6647 – Märklin Delta – Märklin Digital o Märklin Systems).
Utilizar únicamente transformadores que correspondan a
la tensión de red local.
En ningún caso utilizar transformadores para una tensión
de red de 220 V o bien 110 V.
• La locomotora no deberá recibir corriente eléctrica mas que
de un solo punto de abasto.
• Observe bajo todos los conceptos, las medidas de seguridad
indicadas en las instrucciones de su sistema de funcionami-
ento.
• Para el funcionamiento convencional de la locomotora deben
suprimirse las interferencias en la vía de conexión de la
alimentación. Para ello debe emplearse el set supresor de
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
Los trabajos de mantenimiento normales están descritos a
continuación. Para reparaciones o recambios contacte con su
proveedor Märklin especializado.
Se excluye todo derecho de garantía, prestación de garantía e indemni-
zación sobre aquellos productos Märklin en los que se hubieran montado
piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos
Märklin que hayan sido modificados cuando la piezas ajenas montadas o la
modificación sean las causas de los desperfectos y/o daños posteriormen-
te surgidos. La persona y/o empresa o el cliente responsable del montaje
o modificación será el responsable de probar y alegar que el montaje de
piezas ajenas o la modificación en/de productos Märklin no son las causas
de los desperfectos y/o daños surgidos.
!
¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir más de
un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.

11
Funzionamento
• Possibili sistemi di funzionamento:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento: automatico.
• Motorizzazione Sinus compatta con motore esente da manutenzi-
one.
• Indirizzi impostabili (Control Unit): 01 – 80.
Indirizzo di fabbrica: 18
• Tecnologia Mfx per Mobile Station / Central Station.
Nome di fabrica: R. 1018.101 ÖBB
• Ritardo di avviamento modificabile (ABV).
• Ritardo di frenatura modificabile (ABV).
• Velocità massima modificabile.
• Regolazione dei parametri della locomotiva elettronicamente
tramite Control Unit, Mobile Station oppure Central Station.
Le operazioni di manutenzione che si verificano nel normale
funzionamento sono descritte nel seguito. Per riparazioni o
parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore
specialista Märklin.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un sis-
tema di funzionamento adeguato per questa (trasformatore
per corrente alternata Märklin 6647, Märklin Delta,
Märklin Digital oppure Märklin Systems).
Impiegare solamente dei trasformatori che corrispon-
dono alle tensioni di rete locali.
Non si impieghino in nessun caso dei trasformatori per
una tensione di rete di 220 V o 110 V.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema
di funzionamento.
• Per il funzionamento tradizionale della locomotiva il binario
di alimentazione deve essere protetto dai disturbi. A tale
scopo si deve impiegare il corredo antidisturbi 74046. Tale
corredo antidisturbi non è adatto per il funzionamento
Digital.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimento
danni in caso di montaggio sui prodotti Märklin di componenti non es-
pressamente approvati dalla ditta. Märklin altresì non risponde in caso
di modifiche al prodotto, qualora i difetti e i danni riscontrati sullo stesso
siano stati causati da modifiche non autorizzate o dal montaggio di
componente esterni non approvati. L‘onere della prova che i componenti
montati e le modifiche apportate non sono state la causa del danno o del
difetto, resta a carico del cliente o della persona / ditta che ha effettuato
il montaggio di componenti estranei o che ha apportato modifiche non
autorizzate.
!
AVVERTIMENTO! Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.

12
Funktion
• Möjliga driftsystem:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Driftsättet igenkänns automatiskt.
• Kompakt C-Sinusdrivning med underhållsfri motor.
• Inställbar adress (Conrol Unit): 01 – 80
Adress från tillverkaren: 18
• Mfx-teknologi för Mobile Station / Central Station.
Namn fran tillverkaren: R. 1018.101 ÖBB
• Accelerationsfördröjning kan ändras (ABV).
• Bromsfördröjning kan ändras (ABV).
• Toppfart kan ändras.
• Elektronisk inställning av lokparametrar via
Control Unit, Mobile Station eller Central Station.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin Växelström-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems).
Använd endast transformatorer som är avsedda för den
nätspänning som tillhandahålls av er elleverantör.
Anslut aldrig en transformator för 220 V nätspänning till
110 V - eller tvärt om.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som
hör till respektive driftsystemet.
• När motorvagnens lokdel ska köras med konventionell/analog
drift måste anlutningsskenan vara avstörd. Till detta använder
man anslutningsgarnityr 74046 med avstörning och överbelast-
ningsskydd. Avstörningsskyddet får inte användas vid digital
körning.
Underhållsarbeten som uppstår vid normal användning beskrivs
som följer. Kontakta din Märklinfackhandlare för reparationer
och reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och / eller
om Märklin-produkter har modifierats och de inbyggda främmande delarna
resp. modifieringen var upphov till de därefter uppträdande felen och /
eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och / eller skadorna, bär den person och / eller företag resp. kund
som är ansvarig för in- och / eller ombyggnaden.
!
VARNING! Denna produkt innehåller magneter. Sväljandet av
mer än en magnet kan under vissa omständigheter leda till
döden.
Om en magnet svalts: Sök omedelbart läkarhjälp.

13
Funktion
• Mulige driftssystemer:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Registrering af driftsarten: automatisk.
• Kompakt Sinus-drev med vedligeholdelsesfri motor.
• Indstillelig adresse (Control Unit): 01 – 80
Adresse ab fabrik: 18
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: R. 1018.101 ÖBB
• Indstillelig opstartforsinkelse (ABV).
• Indstillelig bremseforsinkelse (ABV).
• Indstillelig maksimalhastighed.
• Elektronisk indstilling af lokomotivparametrene via
Control Unit, Mobile Station eller Central Station.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem (Märklin
vekselstrøm-transformator 6647, Märklin Delta, Märklin Digital
eller Märklin Systems), der er beregnet dertil.
Anvend kun transformatorer, der passer til den lokale
netspænding.
Anvend aldrig transformatorer der er beregnet til en
netspænding på 220 V eller 110 V.
• Lokomotivet må ikke forsynes fra mere end én strømkilde ad
gangen.
• Vær under alle omstændigheder opmærksom på de vink om sik-
kerhed, som findes i brugsanvisningen for Deres driftssystem.
• Ved konventionel drift af lokomotivet skal tilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet 74046.
Støjdæmpningssættet er ikke egnet til digital drift.
Vedligeholdelsesarbejder ved normal drift er beskrevet i det ef-
terfølgende. For reparation eller reservedele bedes De henvende
Dem til Deres Märklinforhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der-
til af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler
og / eller skader. Det påhviler kunden hhv. den person og / eller det firma,
der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og / eller skader.
!
ADVARSEL! Dette produkt indeholder magneter. Det kan i visse
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.

14

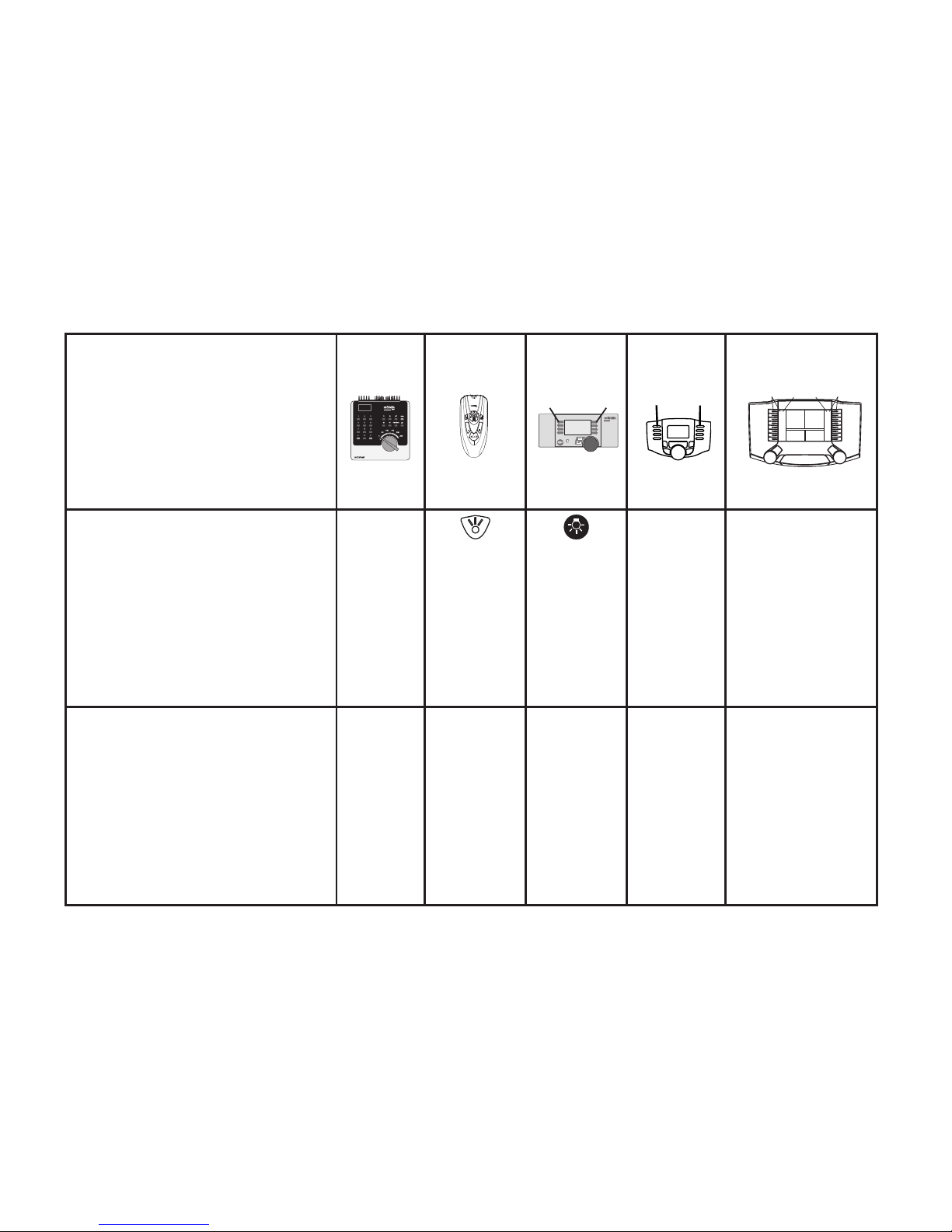

Schaltbare Funktionen •
Controllable Functions •
Fonctions commutables •
Schakelbare functies •
Funciones posibles •
Funzioni commutabili •
Kopplingsbara funktioner •
Styrbare funktioner
Hfunction
+
off
Taste
Button
Touche
Toets
Tecla
Tasto
Knapp
Knap
Taste
Button
Touche
Toets
Tecla
Tasto
Knapp
Knap
Taste f0
Button f0
Touche f0
Toets f0
Tecla f0
Tasto f0
Knapp f0
Knap f0
Taste f0
Button f0
Touche f0
Toets f0
Tecla f0
Tasto f0
Knapp f0
Knap f0
ABV f4
Taste 4
Button 4
Touche 4
Toets 4
Tecla 4
Tasto 4
Knapp 4
Knap 4
Taste 4
Button 4
Touche 4
Toets 4
Tecla 4
Tasto 4
Knapp 4
Knap 4
Taste f4
Button f4
Touche f4
Toets f4
Tecla f4
Tasto f4
Knapp f4
Knap f4
Taste f4
Button f4
Touche f4
Toets f4
Tecla f4
Tasto f4
Knapp f4
Knap f4
  
STOP mobile station
systems
15
Digital / Systems
 

15
Parameter • Parameter •
Paramètre • Parameter •
Parámetro • Parametro •
Parameter • Parameter
Register • Register •
Registre • Register •
Registro • Registro •
Register • Register
Wert • Value •
Valeur • Waarde •
Valor • Valore •
Värde • Værdi
Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress •
Adresse 01 01 - 80
Anfahrverzögerung • Acceleration delay • Temoprisation accélération •
Optrekvertraging • Regulación arranque • Ritardo di avviamento •
Igångsättningsreglering • Opstartregulierung 03 01 - 63
Bremsverzögerung • Braking delay • Temporisation de freinage •
Afremvertraging • Frenado lento • Ritardo di frentura •
Bromsfördröjning • Bremseforsinkelse 04 01 - 63
Höchstgeschwindigkeit • Maximum speed • Vitesse maximale •
Maximumsneilheid • Velocidad máxima • Velocità massima •
Toppfart • Maksimalhastighed 05 01 - 63
Rückstellen auf Serienwerte • Reset to series value •
Remettre aux valeurs de série • Terugzetten naar serie-instellingen •
Restablecer los valores de serie • Ripristinare sui valori di serie • Åter-
ställa till standardvärden • Tibagestil til serieværdien
08 08

16
V
V
V
2.
2.
1.
Umschaltung für Oberleitungsbetrieb
Switch for selecting catenary or track operation
Commutation pour alimentation par ligne aérienne
Omschakeling op bovenleiding
Conmutación a toma-corriente por catenaria
Commutazione per esercizio con linea aerea
Omkoppling till kontaktledning
Omskiftning til luftledningsdrift

17
2.
1
1.
1
1
Gehäuse abnehmen
Removing the body
Enlever le boîtier
Kap afnemen
Retirar la carcasa
Smontare il mantello
Kåpan tas av
Overdel tages af

18
1.
1.
2.
2.
1
1
Dachstromabnehmer auswechseln
Changing pantographs
Remplacement du pantographe
Vervanging van de stroombeugel
Cambiar el pantógrafo
Sostituzione dei pantografi
Byte av strömavtagare
Udskiftning af pantograf
Glühlampen auswechseln
Changing light bulbs
Changer les ampoules
Gloeilamp vervangen
Sustituir la bombilla
Cambiare la lampadina
Glödlampor byts
Elpærer skiftes

19
1.
V
2.

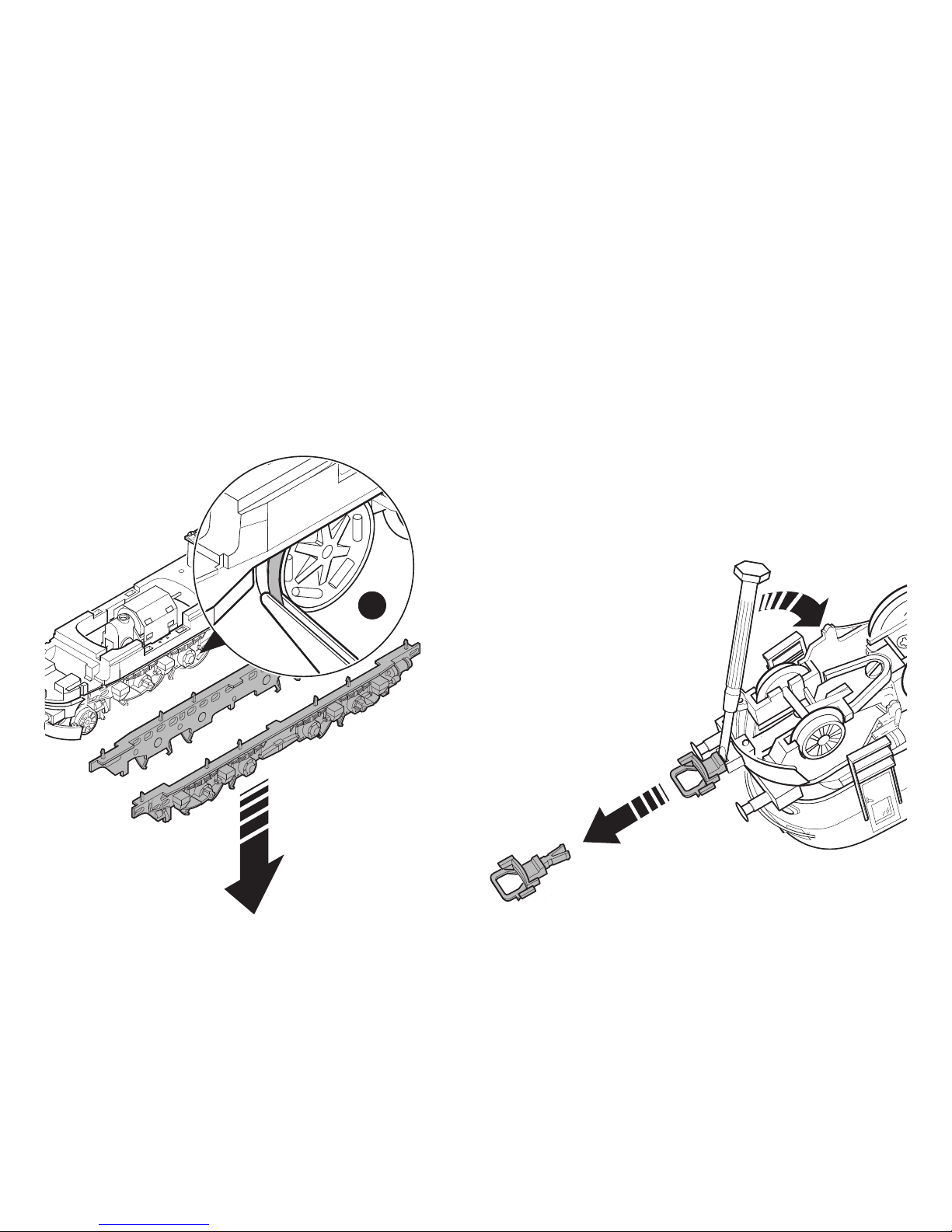

Haftreifen auswechseln
Changing traction tires
Changer les bandages d’adhérence
Antislipbanden vervangen
Cambio de los aros de adherencia
Sostituzione delle cerchiature di aderenza
Slirskydd byts
Friktionsringe udskiftes
Kupplung austauschen
Exchanging the close coupler
Remplacement de l’attelage court
Omwisselen van de kortkoppeling
Enganches cortos
Sostituzione del gancio corto
Utbyte av kortkoppel
Udskiftning af kortkoblingen
1.
2.

20
V
Fett
Trix 66626
Schmierung nach etwa 40 Betriebsstunden
Lubrication after approximately 40 hours of operation
Graissage après environ 40 heures de marche
Smering na ca. 40 bedrijfsuren
Engrase a las 40 horas de funcionamiento
Lubrificazione dopo circa 40 ore di funzionamento
Smörjning efter ca. 40 driftstimmar
Smøring efter ca. 40 driftstimer
