Marmitek MicroModule TMD4 User manual

MicroModule
TMD4
Marmitek X10 transmitter for four addresses
and the commands ON/OFF and DIM/BRIGHT
20044 / 050603

2MARMITEK
ENGLISH

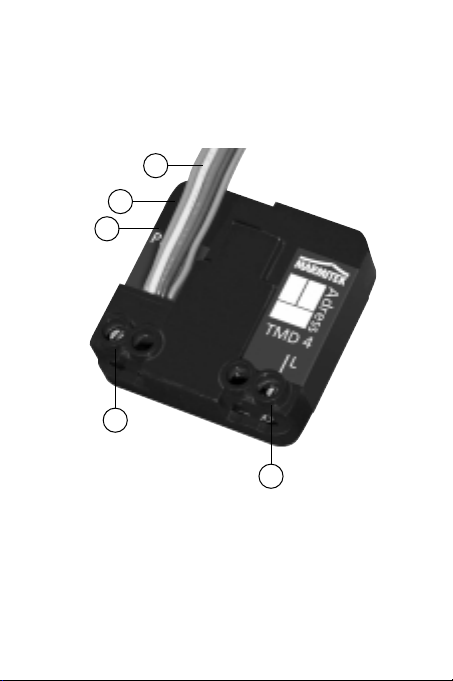

1. Phase clamp 230V)
2. Neutral clamp
3. Indicator light LED)
4. Set up button
5. Wire connections
to wall switches
DEUTSCH
1. Phase Anschlusspunkt
230V)
2. Nulklem
3. LED Anzeige
4. Programmierknopf
5. Anschlussdrähte
Schalter
NEDERLANDS
1. Fase aansluiting 230V)
2. Nulklem
3. LED indicator
4. Programmeerknopje
5. Aansluitdraden voor
schakelaars
MicroModule
TMD4
3
1
2
5
4

Marmitek MicroModule TMD4
Marmitek X10 transmitter for four addresses
and the commands ON/OFF and DIM/BRIGHT
Applications
• Remote ON/OFF and DIM/BRIGHT control of lighting.
• Provides powerline carrier control to existing light switches.
• Transforms conventional momentary switches into an X-10
transmitter.
• Full control of all your X-10 LAMP modules by momentary switches.
• Choose your own brand, design and color for switches and wall
sockets.
• Place X-10 modules out of sight.
• Ideal for installation into limited areas.
• Install two-way switches without any additional wiring between
switches Marmitek MicroModules transmit their status to other
MicroModules through the power line).
Features:
• Extreme small size 46x46mm and only 16 mm thick).
• Two way X-10 communication.
• Connects up to four MOMENTARY switches.
• Able to change internal ON/OFF state by global commands like ALL
LIGHTS ON and ALL UNITS OFF to stay in "sync" with modules to
which it is configured.
• HouseCode, UnitCode and settings can be simply programmed
with every X-10 compatible remote e.g. Marmitek 8in1 in
combination with TM13 transceiver).
• Improved S/N ratio for reliable X-10 communication.
• Power/Status/Configuration LED.
MICROMODULE TMD4 3

Color code wire connections
WARNING: THE WIRES OF THE MICROMODULE CARRY THE LIFE
DANGER 230V MAIN VOLTAGE!! ALWAYS SWITCH OFF THE MAIN
MASTER SWITCH BEFORE INSTALLING THE MICROMODULE.
NOTE: THE BLUE WIRE COMMON) IS INTERNAL and DIRECTLY
CONNECTED TO THE NEUTRAL CLAMP N).
Description of the Marmitek MicroModule TMD4 wires
Switch input 1: Brown
Switch input 2: Red
Switch input 3: Orange
Switch input 4: Yellow
Switch common: Blue
Description of the Marmitek MicroModule wires of the
TMD4 MicroModule
Brown: Input 1, first address programmed, default A1)
If the brown wire of the MicroModule is momentary less than 0,5
seconds) connected to the blue wire of the MicroModule, ON/OFF
commands will be transmitted if the status in the MicroModule was
ON, an OFF command will be transmitted. If the status in the
MicroModule was OFF, an ON command will be transmitted).
If the brown wire of the MicroModule is connected to the blue wire
over 0,5 seconds, DIM/BRIGHT commands are transmitted. If the last
used command was DIM, BRIGHT commands will be transmitted. If
the last used command was BRIGHT, DIM commands will be
transmitted.
Through this transmission, other Marmitek X10 modules can be
remotely switched and dimmed over the power line or Macro’s setup
in the computer interface can be activated.
4MARMITEK

Red: Input 2, second address
Same as Input 1, only for "address +1"
Orange: Input 3, third address
Same as Input 1, only for "address +2"
Yellow: Input 4, fourth address
Same as Input 1, only for "address +3"
Mounting Instructions
WARNING! ALWAYS SWITCH OFF THE MAIN MASTER SWITCH BEFORE
INSTALLING THE MICROMODULE.
To install the MicroModule TMD4 the following wiring is required at
the module installation point.
Neutral
Phase 230V

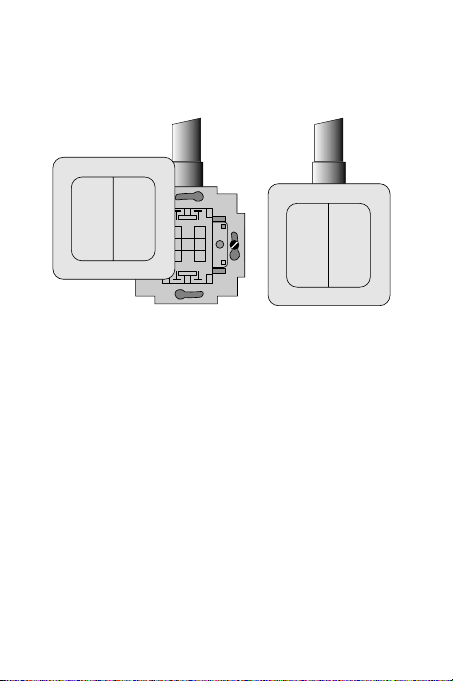

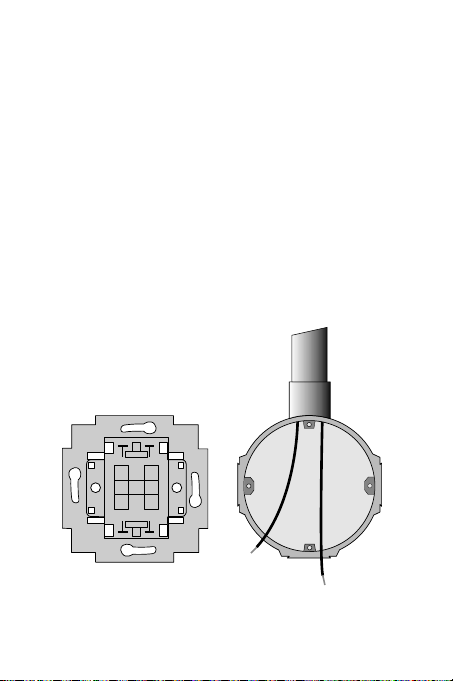

• Take the wall switch out of the wall outlet.
• Disconnect all wires from the switch
• Pull an additional Neutral wire in case this one is missing.
MICROMODULE TMD4

• Connect the phase and neutral wires to the terminals of the
MicroModule TMD4
• Connect the thin wires of the MicroModule to the wall switch.
Connect the blue wire to clamp P of the wall switch
• Position the MicroModule against the back wall of the wall outlet
behind all the wires
prog.
P
L
N
prog.
P
L
N
6MARMITEK
red
blue
brown
phase
neutral
yellow
orange
blue
red
brown
yellow
orange

• You are now able to program the MicroModule. For more
information see chapter "Programming"

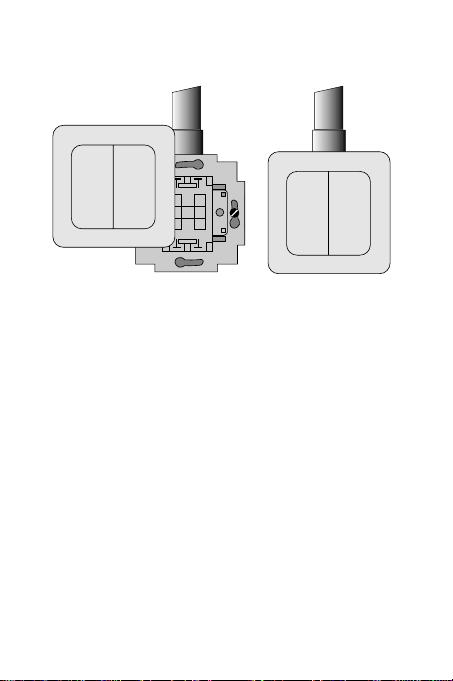

• Install the wall switch at its original place after the MicroModule is
programmed.
Programming
WARNING: DO NOT FORGET TO TURN ON THE MAIN MASTER SWITCH
PRIOR TO PROGRAMMING.
Activate setup mode
To enter the setup mode for programming the MicroModule:
• Press the setup prog.) button for at least 3 seconds see figure on
page 8). The LED should stay on after releasing the setup button.
• Warning! The MicroModule will leave the setup mode if it doesn’t
receive any commands within 60 seconds.
prog.
SAIX
prog.
SAIX
MICROMODULE TMD4 7

prog.
P
L
N
Exit setup mode
• Press the setup button once shortly; The red LED will turn off now.
You can also wait for at least 60 seconds so that the MicroModule
will exit the setup mode automatically.
Activate or exit the setup mode.
Programming the X10 address and the various options
The chart below shows the various possibilities to program the TMD4
Factory defaults Programmable Command Light blinks
Address A1 Address A2 to P16 2x Address 2x
NO DIM/BRIGHT DIM/BRIGHT 2x Dim 5x
Doesn’t respond to Responds to
"All Lights On" "All Lights On" 2x "All lights on" 6x
Doesn’t respond to Responds to
"All Units Off" "All Units Off" 2x "All units off" 8x
8MARMITEK
blue
red
brown
yellow
orange

For programming the Marmitek X10 address and options you will be
able to use any Marmitek X10 controller or remote control. For the
following explanation we used a Marmitek 8-in-1 remote control to
program the preferred settings when you use an RF remote control
like the Marmitek 8-in-1, then a TM13 Plug-in Transceiver is required to
convert the RF signals to the X10 commands through the power line).
Sample 1. Program the Marmitek X10 address E4:
• Setup your remote control see manual 8-in-1) and the TM13
transceiver to house code E.
• Start with the MicroModule in setup mode.
• Press the Marmitek X10 button marked with the symbol of a
house) of the 8-in-1 remote control and then press button 4.
• Press the "ON" button 2x = channel+).
• The MicroModule responds by blinking the LED twice.
• The address E4 is programmed.
Sample 2. Program the function "All Units Off"
• Make sure you program the required Marmitek X10 address first!!
e.g. E4).
• Leave the remote control and the TM13 Transceiver on HouseCode
E or set it to the right HouseCode.
• Start with the MicroModule in setup mode.
• Press button marked with "All Units Off" 2x = mute).
• The MicroModule responds by blinking the LED 8x.
NOTES:
• When you program the MicroModule, always program the address
first the optional function second.
• If the MicroModule receives a new address during setup mode, the
optional functions will be automatically reset to the default
settings.
MICROMODULE TMD4 9

Three phase use of MicroModules
The TMD4 transmits signals for use one phase only. Use the CAT3000
repeater Art.No. 09304) to enable you to receive TMD4 commands
on other phases. The TMD4 receives commands from standard
Marmitek X10 transmitters on different phases.
Technical specifications
Power 230V, 50Hz
Supply current < 30 mA capacity
Signal transmission > 5Vpp in 5Ohm at 120 kHz ±1 kHz according
to EN50065-1, EN50065-2-1, EN50065-4-1
X10 transmission 1 pulse burst at 0° and 180°
Signal sensitivity 25mVpp … 6Vpp at 120 kHz ± 4kHz
Signal to Noise ratio 1,35 : 1
Connections up to 2.5 mm2
Dimensions 46x46x16mm
Approvals NEN-EN-IEC 60669-2-1 and
NEN-EN-IEC 60669-2-2
10 MARMITEK

MARMITEK MicroModul TMD4
Marmitek X 10 Sender für vier Adressen
und die Befehle AN/AUS und DIMMEN
Anwendungen
• Fernbedienung zum EIN/AUS-Schalten und DIMMEN von
Beleuchtung.
• Ermöglicht die Verwendung von bestehenden Pulsdruckschaltern
als X-10 Sender zum Steuern von Marmitek X-10 Lampenmodulen.
• Ermöglicht es, um bestehende Plusdruckschalter als X-10 Sender
zu verwenden.
• Steuern Sie all Ihre X-10 LAMPENmodule über normale
Pulsdruckschalter.
• Durch die extrem kleinen Maße kann das Modul hinter
Einbauschaltern und Steckdosen eingebaut werden. Ihre X-10
Lampenmodule sind nicht mehr zu sehen.
• Ideal zur Installation an Orten wo wenig Platz vorhanden ist.
• Universell einsetzbar: völlig freie Wahl in Marke, Farbe und Modell
des Schaltmateriales.
• Steuern von Macro’s/Scenario’s durch Bedienung eines
konventionellen Schalters.
• Das Anlegen von Wechselschaltungen ohne Verkabelung zwischen
den Schaltern die MicorModule geben ihren Status an andere
MicroModule weiter).
Eigenschaften
• Sehr klein 46x46mm und nur 16 mm dick).
• Zweiwege X-10 Kommunikation.
• Auf den TMD4 werden Pulsdruckschalter angeschlossen.
• Kann auf einen oder mehrere Gruppenbefehle reagieren ALL
LIGHTS ON, ALL UNITS OFF). Diese Funktionen sind normalerweise
ausgeschaltet.
MICROMODULE TMD4 11

• Adresse ist über das Lichtnetz mit Hilfe jedes Marmitek X-10
Fernbedienung zu programmieren z.B. Marmitek 8in1
Fernbedienung mit TM13 Transceiver).
• Verbessertes S/R-Verhältnis für betraubare X-10 Kommunikation
• LED-Anzeige für Power/Status/Programmieren.
Farbcode der Anschlussdrähte
Schaltereingang 1: Braun
Schaltereingang 2: Rot
Schaltereingang 3: Orange
Schaltereingang 4: Gelb
Gemeinsame Schalter: Blau
ACHTUNG : Die Anschlussdrähte führen lebensgefährliche 230V
Stromspannung. Schliessen Sie daher den Schalter niemals an, wenn
das Modul unter Spannung steht. SCHALTEN SIE DEN HAUPTSCHALTER
AUS!
ANMERKUNG: DER BLAUE DRAHT COMMON) IST IN DEN MODULEN
MIT DEN NULLKLEMMEN N) VERBUNDEN.
Beschreibung der Verkabelung der Marmitek TMD4
MicroModule
Braun: Eingang 1, programmierte Adresse Standard A1).
Wird der braune Draht des MicroModules kürzer als 0,5 Sekunden mit
dem blauen Draht verbunden, so wird die programmierte Adresse
gesendet.War der Status im Modul AN, so wird ein AUS-Befehl
verschickt. War der Status im Modul AUS, so wird ein AN-Befehl
verschickt.
Wird der braune Draht des MicroModules länger als 0,5 Sekunden mit
dem blauen Draht verbunden, so wird ein DIMMEN/HELLER Befehl
verschickt. War der letzte Befehl DIMMEN, so wird ein HELLER Befehl
geschickt. War der letzte Befehl HELLER, so wird ein DIMMEN Befehl
verschickt.
12 MARMITEK

Somit können Marmitek X-10 Module über das Lichtnetz fernbedient
werden oder können Macro’s im Computerinterface aktiviert werden.
Rot: Eingang 2, zweite Adresse.
Gleich wie Eingang 1, nur für "Adresse +1"
Orange: Eingang 3, dritte Adresse
Gleich wie Eingang 1, nur für "Adresse +2"
Gelb: Eingang 4, vierte Adresse
Gleich wie Eingang 1, nur für "Adresse +3"
Einbau
ACHTUNG: Erst die Spannung ausschalten bevor Sie mit dem Einbau
beginnen!
Zum Anschluss des TMD4 benötigen Sie folgende Verkabelung an der
Stelle, wo Sie das Modul anschliessen:
Null
Phase 230V
• Nehmen Sie den Schalter aus dem Einbaurahmen.
• Lösen Sie die Verkabelung des Schalters.
MICROMODULE TMD4 13

• Ziehen Sie ein Nullkabel falls dieses nicht vorhanden ist.
• Verbinden Sie Phase- und Nullkabel mit den Anschlusspunkten des
MicroModules TMD4.
• Verbinden Sie die dünnen Drähte des Einbaumoduls mit dem
Schalter. Schliessen Sie das blaue Kabel auf die P-Klemme des
Schalters an.
prog.
P
L
N
prog.
P
L
N
14 MARMITEK
rot
blau
braun
Phase
Null
gelb
orangen
blau
rot
braun
gelb
orangen

• Plazieren Sie das Modul gegen die Rückseite des Einbaurahmens,
hinter der Verkabelung.
• Wenn das Modul noch nicht oder falsch programmiert wurde, so
kann es jetzt programmiert werden s. Programmieren).
• Plazieren Sie nach dem Programmieren den Schalter wieder in den
Einbaurahmen.
Programmieren
Bitte beachten: Schalten Sie erst den Strom ein bevor Sie
programmieren.
Aktivieren Programmierstand
Um das MicroModul programmieren zu können, muss dieses erst in
den Programmierstand gebracht werden. Dies geschieht wie folgt:
• Drücken sie den Programmierknopf wenigstens 3 Sekunden ein.
Nachdem die Taste losgelassen wurde, brennt die rote LED-
Anzeige.
• ACHTUNG: Wenn innerhalb von 60 Sekunden kein Einstellbefehl
empfangen wird, verlässt das Modul automatisch den
Programmierstand.
prog.
SAIX
prog.
SAIX
MICROMODULE TMD4 1

Aufheben Programmierstand
• Drücken Sie einmal kurz auf den Programmierknopf; die rote LED-
Anzeige ist erloschen, oder wachten Sie 60 Sekunden, wodurch
der Programmierstand automatisch beendet wird.
Aktivieren und aufheben des Programmierstandes
Programmiern der Adresse und der Optionen
In der Tabelle finden Sie die Einstellungsmöglichkeiten des TMD4 an.
Werkseinstellung Programmierbar Befehl L D blinkt
Adresse 1 Adresse 2 .. P16 2x Adresse 2x
Nicht DIMMEN DIMMEN 2x DIM 5x
Reagiert nicht auf Reagiert auf 2x All lights on 6x
All lights on All lights on
Reagiert nicht auf Reagiert auf 2x All units off 8x
All units off All units off
prog.
P
L
N
16 MARMITEK
blau
rot
braun
gelb
orangen

Die Adresse und die Optionen können mit jedem Marmitek X-10
Sender oder Fernbedienung programmiert werden. In dem
nachstehenden Beispiel gehen wir aus vom Programmieren mit der
Marmitek 8in1-Fernbedienung wenn Sie mit einer HF-Fernbedienung
wie der 8in1 programmieren, vergessen Sie dann bitte nicht, auch
einen TM13 Transceiver zu verwenden, so dass die Befehle der 8in1-
Fernbedienung auf das Lichtnetz gebracht werden).
Beispiel des Programmierens der Adresse E4:
• Stellen Sie Ihre Fernbedienung s. Bedienungsanleitung 8in1-
Fernbedienung) und den TM13 Transceiver auf den Hauscode E.
• Bringen Sie das MicroModul in den Programmierstand.
• Drücken Sie auf die Marmitek X-10-Taste Haussymbol) der 8in1-
Fernbedienung und anschliessend auf die Zifferntaste 4.
• Drücken Sie 2 x auf die ON-Taste.
• Das MicroModul reagiert mit zweimaligem Blinken der LED-
Anzeige.
• Die Adresse E4 ist nun programmiert.
Beispiel des Programmierrens der ALL UNITS OFF-Funktion
• Zuerst die gewünschte Adresse programmieren !! z.B. E4)
• Die Fernbedienung und den TM13 Transceiver auf dem Hauscode
E stehen lassen oder sie auf diesen Hauscode einstellen.
• Das MicroModul in den Programmierstand bringen.
• 2x auf die ALL UNITS OFF-Taste drücken.
• Das MicroModul reagiert indem 8x die LED-Anzeige blinkt.
ACHTUNG:
• Im Programmierstand immer zuerst die Adresse programmieren
und anschliessend die anderen optionellen Funktionen.
• Beim Empfang einer neuen Adresse während des Programmierens
werden die optionellen Funktionen in die Werkseinstellungen
zurückgebracht.
MICROMODULE TMD4 17

Verwendung von MicroModulen in einer
Dreiphaseninstallation
Die X-10 Sender der MicroModule verschicken die Befehle einmalig
zur Verwendung auf der eigenen Phase. Wenn sie wollen, dass die
Befehle, die von den MicroModulen verschickt werden auch auf
anderen Phasen verwendet werden können, so müssen Sie einen CAT
3000 aktiven Phasenkoppler Art.Nr. 09304) verwenden.
Technische Daten:
Spannung: 230V, 50Hz
Aufgenommener Strom: <30 mA capazitiv
Signaltransmission: >5Vpp in 5 Ohm bei 120 kHz ± 1kHz nach
EN50065-1, EN50065-2-1, EN50065-4-1
X-10-Durchgabe: 1 Puls burst auf 0° und 180°
Signalempfindlichkeit: 25mVpp ... 6 Vpp bei 120 kHz ± 4 kHz
Signal/Rausch Verhältnis: 1,35:1
Anschlussbereich: bis 2,5 mm2
Masse: 46x46x16 mm
Normen: NEN-EN-IEC 60669-2-1 und
NEN-EN-IEC 60669-2-2
18 MARMITEK

Marmitek MicroModule TMD4
Marmitek X10 zender voor vier
adressen en de commando’s AAN/UIT
en DIMMEN/HELDERDER
Toepassingen
• Op afstand AAN/UIT schakelen en DIMMEN van verlichting.
• Maakt het mogelijk om bestaande pulsschakelaars te gebruiken als
X-10 zender voor het besturen van Marmitek X-10 lampmodules.
• Bestuur al uw X-10 LAMPmodules via standaard pulsschakelaars.
• Universeel toepasbaar: volledige keuzevrijheid in het merk, kleur
en model schakelmateriaal.
• Plaats uw X-10 lampmodules uit het zicht.
• Ideaal voor installatie op plaatsen waar weinig ruimte beschikbaar
is.
• Gebruik standaard schakelaars op een vaste locatie om Macro’s te
activeren.
• Aanleggen van hotelschakelingen/wisselschakelingen zonder
bedrading tussen de schakelaars MicroModules geven hun status
door aan andere MicroModules).
Eigenschappen
• Zeer klein 46x46mm en slechts 16 mm dik).
• Tweeweg X-10 communicatie.
• Op de TMD4 worden pulsschakelaars aangesloten.
• Kan reageren op één of meerdere groepscommando’s ALL LIGHTS
ON, ALL UNITS OFF). Deze functies zijn standaard uitgeschakeld.
• Adres programmeerbaar via het lichtnet met behulp van elke
Marmitek X-10 afstandsbediening b.v. Marmitek 8in1
afstandsbediening met TM13 transceiver).
• Verbeterde S/R verhouding voor betrouwbare X-10 communicatie.
• Power/Status/Programmeer LED.
MICROMODULE TMD4 19

Kleurcode aansluitdraden
Schakelaar ingang 1: Bruin
Schakelaar ingang 2: Rood
Schakelaar ingang 3: Oranje
Schakelaar ingang 4: Geel
Schakelaars gemeenschappelijk: Blauw
WAARSCHUWING: OP DE AANSLUITDRADEN STAAT
LEVENSGEVAARLIJKE 230V NETSPANNING. SLUIT DE SCHAKELAAR
DAAROM NOOIT AAN ALS DE MODULE ONDER SPANNING STAAT.
SCHAKEL DE HOOFSCHAKELAAR UIT.
N.B. DE BLAUWE DRAAD COMMON) IS IN DE MODULE VERBONDEN
MET DE NULKLEMMEN N).
Beschrijving van de draden van de Marmitek TMD4
MicroModule
Bruin: Ingang 1, Geprogrammeerd adres standaard A1).
Wanneer de bruine draad van de MicroModule kortstondig korter
dan 0,5 seconden) verbonden wordt met de blauwe draad van de
MicroModule, dan wordt er een AAN/UIT commando verzonden. Was
de status in de module AAN dan wordt een UIT commando
verzonden. Was de status in de module UIT dan wordt een AAN
commando verzonden.
Wanneer de bruine draad van de MicroModule langer dan 0,5
seconden verbonden wordt met de blauwe draad, dan wordt er een
DIMMEN of HELDERDER commando verzonden. Was de laatst
verzonden opdracht DIMMEN dan wordt een HELDERDER commando
verzonden. Was de laatst verzonden opdracht HELDERDER dan wordt
een DIMMEN commando verzonden.
Hierdoor kunnen Marmitek X-10 modules op afstand via het lichtnet
worden geschakeld of gedimd, en kunnen Macro’s in de
computerinterface worden geactiveerd.
20 MARMITEK
