Matco Tools MTPGHE13 User manual

HIGH EFFICIENCY/HIGH TRANSFER SPRAY
GUN WITH PLASTIC CUP
DURABLE & LIGHTWEIGHT
• Forged body provides longer tool life
• Anodized body for corrosion protection
• Slick finish for faster & easier cleaning
• Internal coated passages
• Stainless steel needle and fluid tip
• Lightweight: 325 grams (0.7 Lbs)
HIGH EFFICIENCY
• Unique pattern designed for great coverage, optimal overlapping
• Low overspray (bounce back)
• Great transfer efficiency
• Superior atomization
• Innovative High Efficiency (HE) advanced technology
QUICK THREAD TECHNOLOGY
• 1 Turn to lock/unlock the air cap
• 3 Turns to lock/unlock the fluid tip
• Wide threads for easy cleaning
• M16*P1.5 female thread fluid joint
• Compatible with most traditional and disposable cup systems
SMOOTH OPERATION
• Soft trigger pull to reduce fatigue
• Precise lubricated adjustment knobs for better control
• Innovative CNC machining to avoid the need for gaskets behind the fluid tip
Nozzle Size:
Cup Capacity:
Operation Pressure:
Weight:
Gun Dimensions W x H:
Avg. Air Consumption:
Air Inlet Thread NPT:
Required Compressor:
Max. Pattern at 6" to 8" Distance:
Air Hose I.D. Size:
1.3mm, 1.5mm, 1.7mm or 1.9mm
600ml
29psi
0.7lbs. (325g)
7" x 5-3/4" (175mm x 145mm)
10.5-12.5cfm
1/4"
3-5hp
11"-13" (280-330mm)
6-8mm
Specifications:
HIGH EFFICIENCY/HIGH TRANSFER SPRAY GUN WITH PLASTIC CUP
MODEL:
MTPGHE13
MTPGHE15
Page 1
Read these instructions carefully before installing, operating,
servicing or repairing this tool.Keep these instructions in a
safe accessible place.
Important
WARNING
INTENDED USE OF THE TOOL
When unpacking, check the parts diagram and part number listing
on page 3 to make sure all parts are included. If any parts are
missing or damaged, please call your distributor immediately.
Unpacking
Product Information:
1 YEAR LIMITED WARRANTY
The manufacturer warrants this product to the original user against defective
material or workmanship for a period of 1 year from the date of purchase.
The manufacturer reserves the right to determine whether the part or parts
failed because of defective material, workmanship or other causes. Failures
caused by accident, alteration, or misuse are not covered by this warranty.
The manufacturer, at its discretion, will repair or replace product covered
under this warranty free of charge. Repairs or replacements of products
covered under this warranty are warranted for the remainder of the original
warranty period.
The manufacturer or its authorized service representatives must perform all
warranty repairs. Any repair to the product by unauthorized service
representatives voids this warranty. The rights under this warranty are limited
to the original user and may not be transferred to subsequent owners.
The warranty is in lieu of all other warranties, expressed or implied, including
warranties of merchantability and fitness for a particular purpose. Some
states do not allow the exclusion or limitations of incidental or consequential
damages, so the above limitations may not apply to you.
• Normal use of this product is likely to expose the user to dust and/ or
microscopic particles containing chemicals known to the state of
California to cause cancer, birth defects or other reproductive harm.
Always wear appropriate safety equipment and clothing when using
this product. Study, understand and follow all instructions provided with
this product.
• Always wear ANSI approved goggles when using this product.
• Always use the correct accessories for the job that you are performing.
• Always work in a clear, safe, well-lit, organized and properly equipped
area.
• NEVER begin repairs without ensuring that vehicle is in secure
position and will not move during repair.
The MTPGHE Spray Guns are designed to spray the following solvent and
waterborne light to medium viscosity materials: Enamels, lacquers,
polyurethane, urethane top coats, urethane basecoat, urethane clearcoat and
all primers. Materials which are acidic, abrasive and/or contain benzene must
not be used. In order to achieve the best results, surface and paint preparation
must be completed in accordance with paint manufacturer’s instructions and
recommendations. The MTPGHE Guns are intended to be used only by
professionally trained individuals. Strict compliance of applicable local and
national regulations must be followed.

Page 2

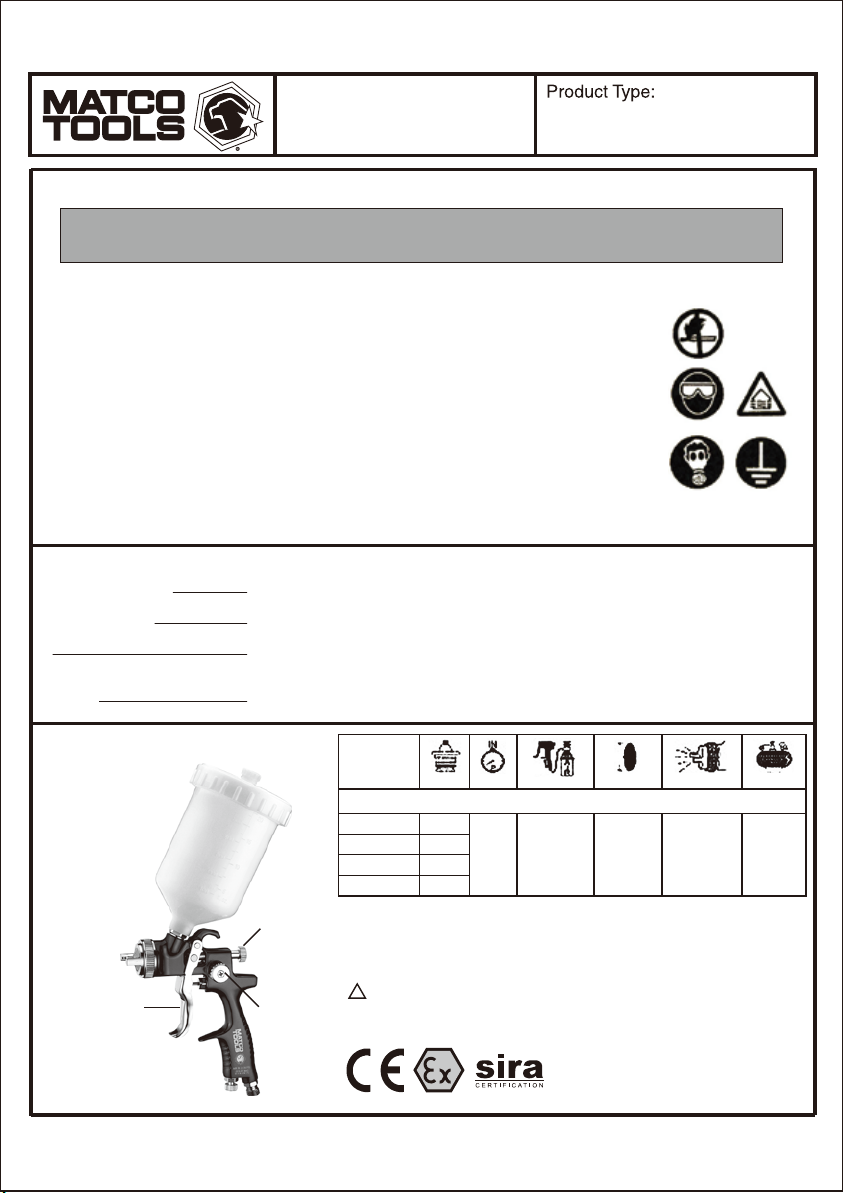

This instruction manual contains valuable information for your work and safety.
Please read the manual carefully before operation and retain it for future reference.
• All operations including maintenance should be carried out ONLY by knowledgeable operators.
• Never aim the Matco Spray Gun towards humans or animals.
• Be aware of the conditions of your surroundings, and keep the spray equipment and the object
being sprayed firmly on the ground at all times.
• Do not exceed the maximum working pressure of the equipment
• Fluid and solvents can be highly flammable and corrosive. Handle with extreme care, and
keep away from fire and electrical hazards.
• Toxic vapors produced by spraying can cause serious damage to health. Always wear
protective equipment and use the Matco Spray Gun in well ventilated areas.
• Halogenated hydrocarbon solvents may cause chemical explosions. Use paint materials
which are chemically compatible with aluminum, copper and zinc parts.
• Always release air and fluid pressure before cleaning/disassembling/servicing. A ball-valve
installation is recommended for emergency stop and prevention of unintentional operation accidents.
• Make sure all parts, screws, and nuts are intact before putting the Matco Spray Gun into operation.
IMPROVED
CONVENIENT
ENVIRONMENTAL FRIENDLY
SMOOTH OPERATION
Forged body provides longer tool life. Anodized body for corrosion protection. Slick
finish for faster & easier cleaning.
1 Turn to lock/unlock the air cap. 3 Turns to lock/unlock the fluid tip.Wide threads for
easy cleaning. Compatible with most traditional and disposable cup systems.
Ensures 65% transfer efficiency, low overspray (bounce back), superior atomization
and Innovative High Efficiency (HE) advanced technology, providing benefits of
paint-saving and pollution-reduction.
Soft trigger pull to reduce fatigue. Precise lubricated adjustment knobs for better
control. Innovative CNC machining to avoid the need for gaskets behind the fluid tip.
CAUTION
SPECIFICATIONS
Paint control
adjustment
Dual action trigger
will spray air only
or air and paint
Spray width
adjustment
Use Regulator (not included)
for best performance and
increased efficiency.
ALL ABOVE RECORDS ARE FOR REFERENCE ONLY.
Conforms to Machine Directive 89/392EC,
94/9/EC, and EN 13463-5:2003
(Certified by Sira Test & Certification SIRA 06XT299)
• Maximum working pressure is 115psi (8 bar).
• Temperature range is between 5~40°C.
• Noise level is 78.8 dB(A) measured at 1m behind the tip of the gun
and 1.6m above the ground.
Instruction Manual for MTPGHE103, and MTPGHE105
High Efficiency & Performance (HE)
(Ømm) (psi) (l/min) (ml/min)
(mm) (kw)
Model #
MTPGHE103
MTPGHE105
1.3mm
1.5mm 29psi
(2.0 bar) 300-355 l/min
(10.5-12.5cfm)
280-330mm
(11"-13")
at spray
distance of
150-210mm
(6"-81/4")
2.2-3.7kw
(3-5H.P.)
250-350ml/min
(0.065-0.091
gpm)
HIGH EFFICIENCY/HIGH TRANSFER SPRAY
GUN WITH PLASTIC CUP
MODEL:
MTPGHE13
MTPGHE15

MODEL:
MTPGHE13
MTPGHE15
Page 1
Lire ces instructions attentivement avant d’installer, d’utiliser,
d’entretenir et de réparer cet outil. Conserver ces instructions
dans un endroit sécuritaire et accessible.
Important
When unpacking, check the parts diagram and part number listing
on page 3 to make sure all parts are included. If any parts are
missing or damaged, please call your distributor immediately.
PISTOLET AVEC GODET PLASTIQUE
À HAUTE EFFICIENCE/HAUT TRANSFERT
PISTOLET AVEC GODET PLASTIQUE
À HAUTE EFFICIENCE/HAUT TRANSFERT
DURABLE & LÉGER
• Corps forgé fournit la vie de service plus longue
• Corps anodisé pour la protection contre corrosion
• Finition lisse pour le nettoyage plus rapide & plus facile
• Passages couverts internes
• Aguille et buse inox
• Poids léger: 325 grammes (0,7livres)
HAUTE EFFICIENCE
• Modèle unique conçu pour la peinture et le recouvert optimal
• Basse surpulvérisation (rebondissement)
• Efficience élevée de transfert
• Atomisation supérieure
• Technologie avancée de Haute Efficience (HE) innovée
TECHNOLOGIE DE FIL RAPIDE
• 1 tour pour verrouiller/déverrouiller le couvercle d’air
• 3 tours pour verrouiller/déverrouiller la buse
• Larges fils pour le nettoyage facile
• Joint de liquide de fil féminine M16*P1.5
• Compatible avec les systèmes de godet jetable et le plus traditionnel
FONCTIONNEMENT AMÉLIORÉ
• Détente douce pour réduire la fatigue
• Boutons d’ajustement lubrifiés précis pour le meilleur contrôle
• Usinage CNC innové pour éviter le besoin de joint derrière la buse
• L’utilisation normale de ce produit pourrait exposer l’utilisateur à de la
poussière et/ou des particules microscopiques contenant des
produits chimiques que l’État de la Californie a reconnu comme étant
une cause de cancer, de déficience congénitale et d’autres effets
nocifs sur le système reproductif. Toujours porter un équipement et
des vêtements sécuritaires appropriés en utilisant ce produit. Étudier,
comprendre et suivre toutes les instructions fournies avec ce produit.
• Toujours porter des lunettes à coques approuvées par l’ANSI lorsque
vous utilisez ce produit.
• Toujours utiliser les accessoires adéquats pour le travail que vous
effectuez.
• Toujours travailler dans un environnement propre, sécuritaire, bien
éclairé, organisé et suffisamment équipé.
• NE JAMAIS commencer les réparations sans d’abord vous être
assuré que le véhicule est en position sécurisée et ne bougera pas
lors de la réparation.
Mise en garde: Pour aider à prévenir les blessures
Mesure de Sécurité
Utilisation Prévue
INFORMATIONS PRODUIT:
SPÉCIFICATIONS:
Taille de Buse:
Capacité de Godet:
Pression de Fonctionnement:
Poids:
Dimensions de Pistolet L X H:
Consommation d’Air Moyen:
NPT de Fil d’Entrée de l’Air:
Compresseur Requis:
Modèle Maxi. sur Distance 6" à 8":
Taille D.I. de Tuyau d’Air:
1.3mm, 1.5mm, 1.7mm or 1.9mm
600ml
29psi
0.7lbs. (325g)
7" x 5-3/4" (175mm x 145mm)
10.5-12.5cfm
1/4"
3-5hp
11"-13" (280-330mm)
6-8mm
Utiliser uniquement cet outil pour l’usage pour lequel il a été conçu. Ne
jamais modifier l’outil pour un but autre que sa fonction d’origine prévue.
Les pistolets MTPGHE sont conçus pour pulvériser les solutions et les
peintures à base aqueuse sur les matériaux de viscosité moyenne :
émaux, laques, polyuréthane, couches de finition uréthane, couches de
base uréthane, vernis uréthane et tous les appâts. Ne jamais utiliser les
matériaux comme produits acides, abrasifs et/ou contenant du benzène.
Afin d’atteindre les meilleurs résultats, la surface et la préparation de
peinture devraient être terminées selon les instructions et recommanda-
tions du fabricant de peinture. Les pistolets MTPGHE sont destinés à être
utilisés seulement par les personnes formés professionnellement. Il doit
aussi respecter strictement les réglementations locales et les lois
nationales.
AVERTISSEMENT
Le manufacturier garantit à l’acheteur initial que ce produit est exempt de tout vicede
matériau et de fabrication pendant une période de une année suivant la date de l’achat.
Le manufacturier se réserve le droit de déterminer si la pièce ou les pièces défectueuses
sont imputables à un matériau défectueux, à un défaut de fabrication ou à d’autres causes.
Les défaillances causées par un accident, une modification ou une utilisation incorrecte ne
sont pas couvertes par la présente garantie.
Le manufacturier, à sa seule discrétion, réparera ou remplacera sans frais les produits
couverts par cette garantie. Les réparations ou les remplacements de produits couverts par
cette garantie sont garantis pour le reste de la période de garantie initiale.
Le manufacturier ou ses représentants de service autorisés doivent exécuter les réparations
sous garantie. Toute réparation du produit effectuée par un représentant de service
non-autorisé annulera cette garantie. Les droits couverts par cette garantie sont limités à
l'acheteur initial et ne peuvent être transférés aux propriétaires subséquents.
Cette garantie remplace toutes autres garanties, expresses ou implicites, incluant les
garanties de valeur marchande ou d’adaptation à un usage particulier. Certains États ou
provinces ne permettent pas d’exclure ou de limiter les dommages consécutifs ou indirects,
donc les limitations ci-dessus pourraient ne pas s’appliquer.
1 ANNÉE DE GARANTIE LIMITÉE
Déballage

Haute Efficience et Performance (HE)
(Ømm) (psi) (l/min) (ml/min)
(mm) (kw)
Model #
MTPGHE103
MTPGHE105
1.3mm
1.5mm 29psi
(2.0 bar) 300-355 l/min
(10.5-12.5cfm)
280-330mm
(11"-13")
à une distance
de pulvérisation
de 150-210mm
(6"-81/4")
2.2-3.7kw
(3-5H.P.)
250-350ml/min
(0.065-0.091
gpm)
Page 2
AMÉLIORÉ
PRATIQUE
RESPECTUEUX DE
L’ENVIRONNEMENT
FONCTIONNEMENT AMÉLIORÉ
Corps forgé fournit la vie de service plus longue. Corps anodisé pour la protection contre corrosion.
Finition lisse pour le nettoyage plus rapide & plus facile.
1 tour pour verrouiller/déverrouiller le couvercle d’air. 3 tours pour verrouiller/déverrouiller la buse. Larges
fils pour le nettoyage facile. Compatible avec les systèmes de godet jetable et le plus traditionnel.
Assure 65% de l’effcience de transfert, la basse surpulvérisation (rebondissement), l’atomisation
supérieure et la technologie avancée de haute efficience innovée, fournissant les profits d’économie de
peinture et de réduction de la pollution.
Détente douce pour réduire la fatigue. Boutons d’ajustement lubrifiés précis pour le meilleur contrôle.
Usinage CNC innové pour éviter le besoin de joint derrière la buse.

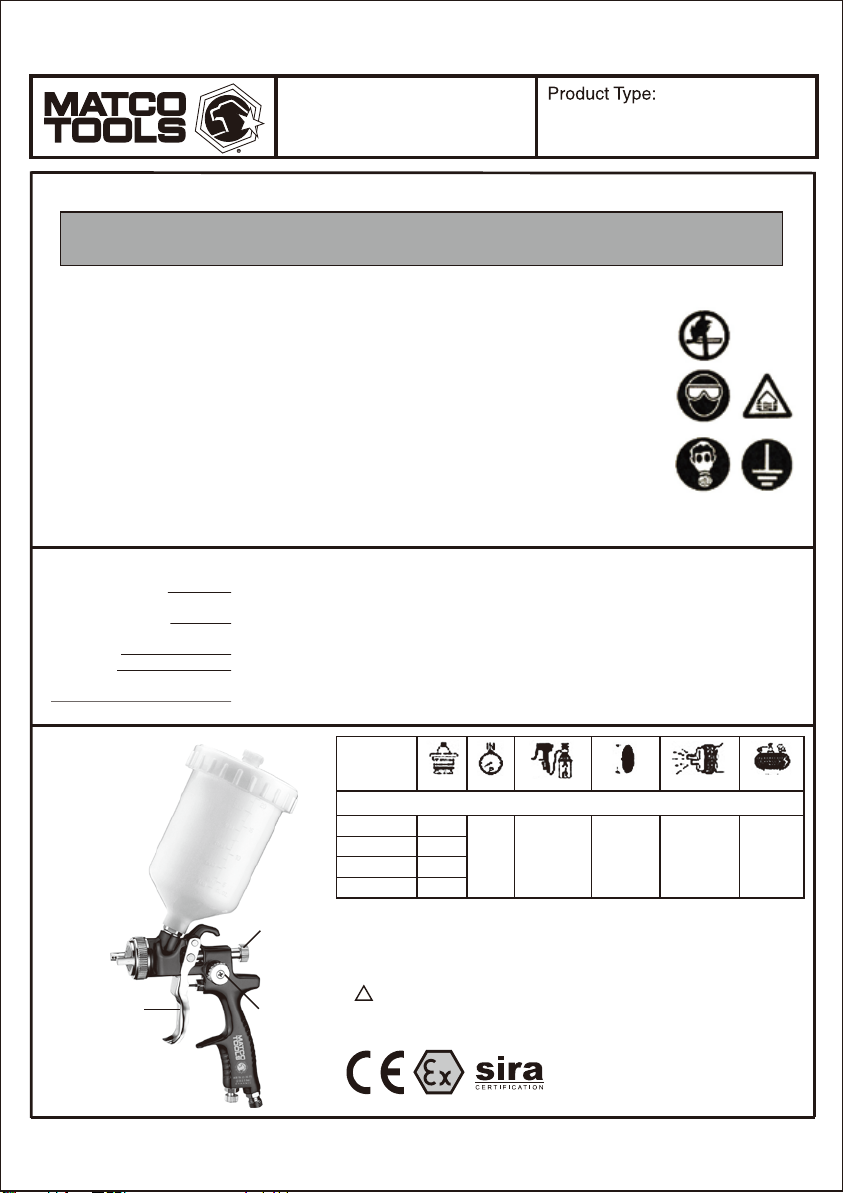

SPÉCIFICATIONS
Conforme à la Directive Machines 89/392EC,
94/9/EC, et EN 13463-5:2003
(Certifié par le Test Sira et la Certification SIRA 06XT299)
Manuel d’Instruction pour MTPGHE103 et MTPGHE105.
Ce manuel contient des informations essentielles concernant votre travail et sécurité. Veuillez le lire
soigneusement avant toute utilisation de l'appareil et conservez-le pour toute référence future.
PRECAUTIONS
• Toutes les opérations relatives la maintenance doivent être effectuées UNIQUEMENT par des utilisateurs bien
documentés
• Ne jamais viser des personnes ou des animaux avec le pistolet à peinture Matco.
• Soyez conscient des conditions de votre environnement et conserver fermement sur le sol l’équipement de
pulvérisation et l’objet peint à tout moment
• Ne pas dépasser la pression d'utilisation maximale de l'équipement
• Fluides et solvants peuvent être hautement inflammable et érosifs. Manipuler les matériels avec beaucoup de soin
et gardez-les loin d'un feu ou d'électricité.
• Les vapeurs toxiques produites par la pulvérisation peuvent sérieusement endommager votre santé. Portez
toujours un équipement de protection et utilisez le pistolet pulvérisateur Matco dans des endroits suffisamment
ventilés.
• Les solvants d'hydrocarbures halogènes peuvent causer des explosions chimiques. Utilisez des matériaux de
peinture chimiquement compatibles avec l'aluminium, le cuivre et le zinc.
• Toujours relâcher l'air et la pression de fluide avant de nettoyer/désassembler/entretenir. Une installation à clapet
sphérique est recommandée pour les arrêts d'urgence et empêcher les accidents involontaires lors de l'utilisation.
• S'assurer que toutes les pièces, vis et écrous sont intacts avant d'utiliser le pistolet pulvérisateur Matco
Ajustement de
la commande
de peinture
Détente de double
action pulvérisera
l’air uniquement,
ou l’air et la peinture
Ajustement de
la largeur de
pulvérisation
Utiliser le Régulateur pour les
meilleures performances
et une plus grande efficacité
TOUTES LES MESURES CI-DESSUS SONT SEULEMENT
POUR VOTRE REFERENCE.EFERENCIA.
• Pression d'utilisation maximale de 115psi (8 bars) (100 psi).
• La température doit être située entre 5° et 40°C.
• Le volume sonore est de 78,8 dB (A) mesuré à 1m derrière le bout
du pistolet et à 1,6m au-dessus du sol.
MODEL:
MTPGHE13
MTPGHE15 PISTOLET AVEC GODET PLASTIQUE
À HAUTE EFFICIENCE/HAUT TRANSFERT

PISTOLA ATOMIZADORA DE ALTA EFICIENCIA
Y ALTA TRANSFERENCIA CON TAPA PLÁSTICA
Uso Previsto de la Herramienta
Use esta herramienta exclusivamente para el fin que fue diseñada. Nunca
modifique la herramienta por cualquier otro motivo que no sea la función
programada.
Tamaño de Boquilla:
Capacidad de Taza:
Presión de Operación:
Peso:
Dimensión de Pistola: Anchura x Altura:
Consumo Promedio de Aire:
NPT Roscado de Entrada de Aire:
Compresor Requerido:
Modelo Máximo de Distancia 6" a 8":
Tamaño de I.D. de Manguera de Aire:
1.3mm, 1.5mm, 1.7mm or 1.9mm
600ml
29psi
0.7lbs. (325g)
7" x 5-3/4" (175mm x 145mm)
10.5-12.5cfm
1/4"
3-5hp
11"-13" (280-330mm)
6-8mm
DURABLE Y LIGERA
• De cuerpo forjado que proporciona larga y duradera vida.
• Cuerpo anodizado que proteje la pistola contra la corrosion
• Acabado liso para limpieza mas rapida y facil
• Pasajes internos recubiertos
• Aguja y boquilla para liquidos hecha de acero inoxidable
• Peso ligero: 325 gramos (0.7 libras)
ALTA EFICIENCIA
• De diseño único para gran cobertura y superposición óptima
• De baja pulverización y retorno a su posición original
• Gran eficiencia de transferencia
• Atomización superior
• Tecnología avanzada de Alta Eficiencia innovadora
TECNOLOGÍA DE ENROSCADA RÁPIDA
• 1 Vuelta para bloquear o desbloquear el agujero del aire
• 3 Vueltas para bloquear o desbloquear la boquilla de los fluidos
• Rosca amplia para limpieza fácil
• Con junturas para los liquidos de rosca femenina de M16 x P1.5
• Compatible con sistemas de taza tradicionales y desechables
OPERACIÓN SUAVE
• Tirada de disparo suave para reducir fatigas
• Botones de ajuste y lubricado preciso para mejor control
• Innovador sistema mecanizado CNC para evitar utilizar empaques
o arandelas detrás de la boquilla de los liquidos
ESPECIFICACIONES:
Las pistolas atomizadoras de MTPGHE estan diseñadas para atomizar el
solvente y materiales a base de agua con ligera y mediana viscosidad: esmalte,
laca , poliuretano y, uretano, recubrimientos básicos de uretano, recubrimiento
transparente de uretano. NO DEBE utilizar materiales que son ácidos, abrasivos
y/o contienen benzeno. Para lograr mejores resultados, por favor haga la
superficie y la preparación de pintura de acuerdo con las instrucciones y las
recomendaciones del fabricante de pintura. Las pistolas de MTPGHE están
destinadas a ser utilizadas únicamente por profesionales. Debe cumplir con los
reglamentos locales y nacionales estrictamente.
Página 1
MODELO:
Tipo de producto:
El fabricante garantiza este producto al usuario original contra defectos de materiales o de
mano de obra durante un periodo de un año a partir de la fecha de compra.
El fabricante se reserva el derecho a determinar si una pieza o piezas fallaron debido a
material defectuoso, mano de obra, o por otras causas. Esta garantía no cubre fallas
causadas por accidentes, alteraciones o uso indebido.
El fabricante, a su entera discreción, reparará o reemplazará los productos cubiertos por
esta garantía sin costo alguno. Las reparaciones o reemplazos de productos cubiertos por
esta garantía quedan garantizados durante el resto del periodo original de garantía.
El fabricante o sus representantes autorizados de servicio deben llevar a cabo todas las
reparaciones de garantía. Toda reparación hecha al producto por representantes de
servicio no autorizados invalida la presente garantía. Los derechos que ampara esta
garantía están limitados al usuario original y no se pueden transferir a dueños posteriores.
Esta garantía reemplaza a todas las demás garantías expresas o implícitas, incluyendo
garantías de comercialización e idoneidad para un propósito particular. Algunos estados
no permiten la exclusión o limitaciones de daños incidentales o imprevistos, de manera
que las limitaciones mencionadas anteriormente pueden no ser aplicables en su caso.
GARANTÍA LIMITADA DE UN AÑO
ADVERTENCIA
INFORMACIÓN DEL PRODUCTO:
Importante
Lea las instrucciones detenidamente antes de instalar, operar, dar
servicio o reparar esta herramienta.Guarde estas instrucciones
en un lugar seguro y accesible.
El uso normal de esta herramienta puede exponer al usuario al polvo o
a partículas microscópicas que contienen sustancias químicas que se
conocen en el estado de California por causar cáncer, defectos del
nacimiento o otros daños reproductivos. Siempre use equipo y ropa de
seguridad adecuados para trabajar con esta herramienta. Lea,
comprenda y siga todas las instrucciones incluidas con esta
herramienta.
Siempre use guantes del tipo aprobado por la ANSI para trabajar con
esta herramienta.
Siempre usar los correctos accessorios para el trabajo que Ud. está
realizando.
Trabaje siempre en un área limpia, segura, bien iluminada, organizada y
equipada adecuadamente.
NUNCA empiece reparaciones sin estar seguro de que el vehículo esté
en posicilón segura y que no se mueva durante la reparaón.
•
•
•
•
•
Precaución: Para ayudar a evitar
lesiones a las personas
Advertencias de Seguridad
Desempacado
Cuando desempaque el producto, revise el diagrama y la lista de
piezas en página 3 para verificar que se hayan enviado todas
las piezas. De perder piezas o tener piezas dañadas, favor llamar
a su distribuidor inmediatamente.
MTPGHE13
MTPGHE15
PISTOLA ATOMIZADORA DE ALTA EFICIENCIA
Y ALTA TRANSFERENCIA CON TAPA PLÁSTICA

Página 2
Alta Eficiencia y Funcionamiento (HE)
(Ømm) (psi) (l/min) (ml/min)
(mm) (kw)
Model #
MTPGHE103
MTPGHE105
1.3mm
1.5mm 29psi
(2.0 bar) 300-355 l/min
(10.5-12.5cfm)
280-330mm
(11"-13")
en la distancia
de atomizador
de
150-210mm
(6"-81/4")
2.2-3.7kw
(3-5H.P.)
250-350ml/min
(0.065-0.091
gpm)
MEJORADA
CONVENIENTE
PROTECCIÓN AMBIENTAL
OPERACIÓN SUAVE
Su cuerpo forjado proporciona una vida útil larga. Cuerpo anodizado para protección contra corrosión. Y con
acabado liso para limpieza rápida y fácil.
Una (1) vuelta para bloquear o desbloquear el agujero de aire. Tres (3) vueltas para bloquear o desbloquear la
boquilla de los fluidos. Amplias roscas para facil limpieza. y compatible con los sistemas de taza más
tradicionales y desechables.
Se asegura un 65% en la eficiencia de transferencia, en la pulverización baja (vuelta a su forma original),
atomización superior y la tecnología avanzada de Alta Eficiencia Innovadora que proporciona beneficios en el
ahorro de pinturas y la reducción de contaminación.
Tirada de disparo suave para reducir la fatiga. Botones de ajuste lubricado preciso para el mejor control.
Y el mecanizado CNC innovador para evitar utilizar arandelas detrás de la boquilla de los fluidos.
ESPECIFICACIONES
Conforme con la Directiva de Máquinas 89/392EC,
94/9/EC, y EN 13463-5:2003
(Certificada por: “Prueba de Sira y Certificación
SIRA 06XT299”
Manual de instrucción para MTPGHE13 y MTPGHE15
Este manual de instrucciones contiene información importante para sufuncionamiento y seguridad.
Por favor lea el manual cuidadosamente antes de operar y guárdelo para futura referencia.
• Todas las operaciones incluyendo mantenimiento deben ser llevadas a cabo SOLAMENTE por operadores con
conocimiento relacinado.
• Nunca apunte la Pistola Rociadora Matco hacia personas o animales.
• Tenga cuidado con las condiciones alrededor y mantenga el equipo rociador que sea rociado firmemente en el suelo
a todo tiempo.
• No exceda la presión de funcionamiento máxima del equipo.
• Los fluidos y solventes pueden ser altamente inflamables y erosivos. Manipule los materiales con extremo cuidado, y
manténgalos fuera de los peligros eléctricos y de fuego.
• Los vapores tóxicos producidos por el atomizador pueden causar serios daños a la salud. Siempre use equipo
protector y use la Pistola Atomizadora Matco en áreas bien ventiladas.
• Solventes de hidrocarbono alogenado pueden ocasionar explosiones químicas. Use materiales de pintura que son
químicamente compatibles con partes de aluminio, cobre y zinc.
• Siempre libere el aire y la presión de fluido antes de limpiar/ desarmar/ mantenimiento. Se recomienda la instalación
de una válvula a bolilla para paradas de emergencia y prevención de operaciones de accidentes no intencionales.
• Asegúrese que todas las partes, tornillos y tuercas están intactas antes de poner en funcionamiento la Pistola
Atomizadora Matco.
PRECAUCIÓN
Ajustes de control
de pinturae
Doble accion en
el disparo que
puede atomizar
solo aire o aire
y pintura a la vez
Ajuste del ancho
del atomizado
Use la parte Reguladora
para un mejor rendimiento
y aumento de eficiencia.
TODOS LOS REGISTROS ANTERIORES SON SÓLO
PARA REFERENCIA.
• La presión de trabajo máximo es de 115psi (8 bar).
• El rango de temperatura es entre 5~40oC.
• El nivel de ruido es de 78.8 dB(A) medido a 1m detrás del pico de la
pistola y a 1.6m sobre la tierra.
MODELO: Tipo de producto:
MTPGHE13
MTPGHE15
PISTOLA ATOMIZADORA DE ALTA EFICIENCIA
Y ALTA TRANSFERENCIA CON TAPA PLÁSTICA

MTPGHE103-14
MTPGHE103-15A
MTPGHE103-15B
MTPGHE103-16A
MTPGHE103-17
MTPGHE103-18
MTPGHE103-19
MTPGHE103-20
MTPGHE103-20A
MTPGHE103-20B
MTPGHE103-20C
MTPGHE103-20D
MTPGHE103-22
MTPGHE103-23
Air Adjusting Valve Set
E Ring
Trigger Pin
Fluid Actuator Pin
Trigger
Air Valve Spring
Air Valve
Air Valve Seat Set
Air Valve Seat
Air Valve Packing
Valve Body
O-Ring
Filter
600ml Cup
1
2
1
1
1
1
1
1
1
1
1
1
1
1
14
15A
15B
16A
17
18
19
20
20A
20B
20C
20D
22
23
Index
No.
MTPGHE103-01
MTPGHE103-02
MTPGHE105-02
MTPGHE103-03
MTPGHE103-04
MTPGHE103-05
MTPGHE103-08
MTPGHE103-09
MTPGHE103-10
MTPGHE103-11
MTPGHE103-12
MTPGHE103-13
Air Cap Set
Fluid Nozzle (1.3mm)
Fluid Nozzle (1.5mm)
Needle Valve Packing
Needle Valve Packing Seat
Spreader Adjusting Valve Set
Fluid Adjusting Screw
Needle Valve Spring
Fluid Needle Set
0.6L Cup
Gun Body
Air Hose Joint
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
3
4
5
8
9
10
11
12
13
Index
No.
Page 3
MODEL:
PARTS BREAKDOWN
HIGH EFFICIENCY/HIGH TRANSFER
SPRAY GUN WITH PLASTIC CUP
MTPGHE13
MTPGHE15
