Meec tools 014035 User manual

DRILL DRIVER WITH PERCUSSION MODE BORSKRUTREKKER MED SLAG
BORRSKRUVDRAGARE MED SLAG
OPERATING INSTRUCTIONS BRUKSANVISNING
BRUKSANVISNING INSTRUKCJA OBSŁUGI
WIERTARKO-WKRĘTARKI UDAROWEJ
Important! Read the user instructions
carefully before use. Save them for future
reference. (Translation of the original
instructions)
Viktig! Les bruksanvisningen nøye før
bruk. Ta vare på den for fremtidig bruk.
(Oversettelse av original bruksanvisning)
Viktigt! Läs bruksanvisningen noggrant
innan användning. Spara den för framtida
behov. (Bruksanvisning i original)
Ważne! Przed użyciem uważnie
przeczytaj instrukcję obsługi!
Zachowaj ją naprzyszłość. (Tłumaczenie
oryginalnej instrukcji)
18 V
DRILL DRIVER WITH
PERCUSSION MODE
Item no. 014035

För senaste version av bruksanvisningen se www.jula.com
Nyeste versjon av bruksanvisningen nner du på
www.jula.com
Najnowsza wersja instrukcji obsługi znajduje się na
www.jula.com
For latest version of operating instructions, see
www.jula.com
Tillverkare/Produsent/Producenci/Manufacturer
Distributör/Distributør/Dystrybutor/Distributor
Jula Poland Sp. z o.o., ul.
Malborska 49, 03-286 Warszawa, Polska
Jula Norge AS, Solheimsveien 30,
1473 LØRENSKOG
20200910
© Jula AB
Jula AB, Box 363, 532 24 SKARA
Värna om miljön!
Får inte slängas bland hushållssopor! Denna produkt
innehåller elektriska eller elektroniska komponenter
som ska återvinnas. Lämna produkten för återvinning
på anvisad plats, till exempel kommunens
återvinningsstation.
Rätten till ändringar förbehålles.
Vid eventuella problem, kontakta vår kundservice på
telefon [phone].
www.jula.se
Verne om miljøet!
Må ikke kastes sammen med husholdningsavfallet! Dette
produktet må inneholder elektriske eller elektroniske
komponentersom skal gjenvinnes. Lever produkt till
gjenvinning på anvist sted, f.eks. kommunens miljøstation.
Med forbehold om endringer.
Ved eventuelle problemer kan du kontakte vår
kundeservice på telefon [phone].
www.jula.no
Dbaj o środowisko!
Nie wyrzucaj zuytego produktu wraz z odpadami
komunalnymi! Produkt zawiera elektryczne komponenty
mogące być zagroeniem dla środowiska i dla zdrowia.
Produkt naley oddać do odpowiedniego punktu
składowania lub przynieść go do jednego ze sklepów gdzie
przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary
tego samego rodzaju i w tej samej ilości.
Z zastrzeżeniem prawa do zmian.
W razie ewentualnych problemów skontaktuj się
telefonicznie z naszym działem obsługi klienta pod
numerem: 22 338 88 88.
www.jula.pl
Care for the environment!
Must not be discarded with household waste! This
product contains electrical or electronic components that
should be recycled. Leave the product for recycling at the
designated station e.g. the local authority's recycling
station.
Jula reserves the right to make changes. In the event of
problems, please contact our customer service.
www.jula.com

EU DECLARATION OF CONFORMITY
EU FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
EU SAMSVARSERKLÆRING
DEKLARACJA ZGODNOŚCI UE
Jula AB, Box 363, SE-532 24 SKARA, SWEDEN
This declaration of conformity is issued under the sole responsibility of the manufacturer
Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar
Denne samsvarserklæring er utstedt under ansvaret til produsenten
Niniejsza deklaracja zgodności wydana zostaje na wyłącznąodpowiedzialność producenta
SCREWDRIVER W PERCUS BRUSHLESS / SKRUVDRAGARE M.SLAG BORSTLÖS
SKRUTREKKER M.SLAG BØRSTELØS / WKRĘTARKA Z UDAREM BEZSZCZOT.
18V, 0-500/min 0-1800/min
Item number / Artikelnummer / Artikkelnummer / Numer artykułu
014035
conforms to the following directives and standards / överensstämmer med följande direktiv och standarder:
er i samsvar med følgende direktiver og standarder / sązgodne z następującymi dyrektywami i normami:
Machinery Directive 2006/42/EC
EN 62841-1:2015, EN 62841-2-1:2018
Electromagnetic Compatibility Directive 2014/30/EU
EN 55014-1:2017, EN 55014-2:2015
RoHS Directive 2011/65/EU and (EU) 2015/863
EN 50581:2012
This product was CE marked in year -20
Name and address of the person authorised
to compile the technical file:
Jonas Backstad
Box 363, SE-532 24 Skara, Sweden
Imięi nazwisko osoby odpowiedzialnej za
przygotowanie dokumentacji technicznej:
Skara 2020-08-11
Mattias Lif
BUSINESS AREA MANAGER

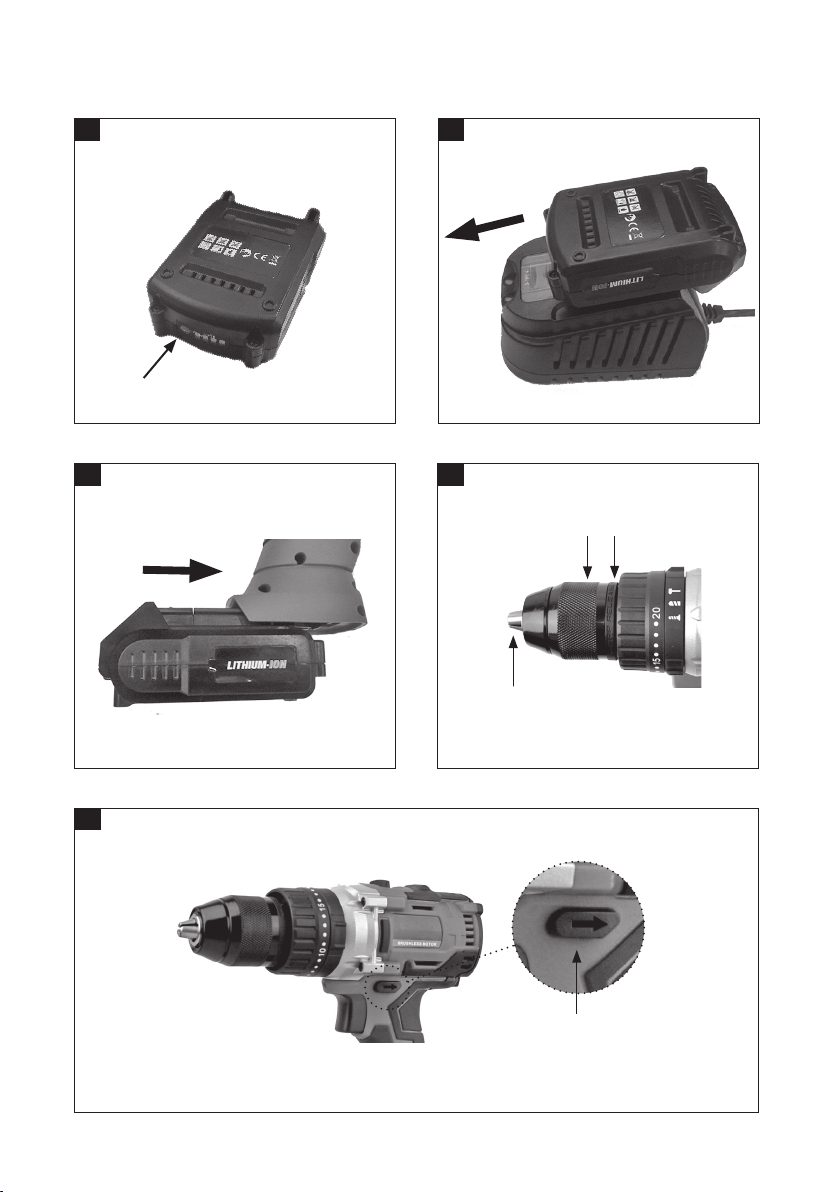

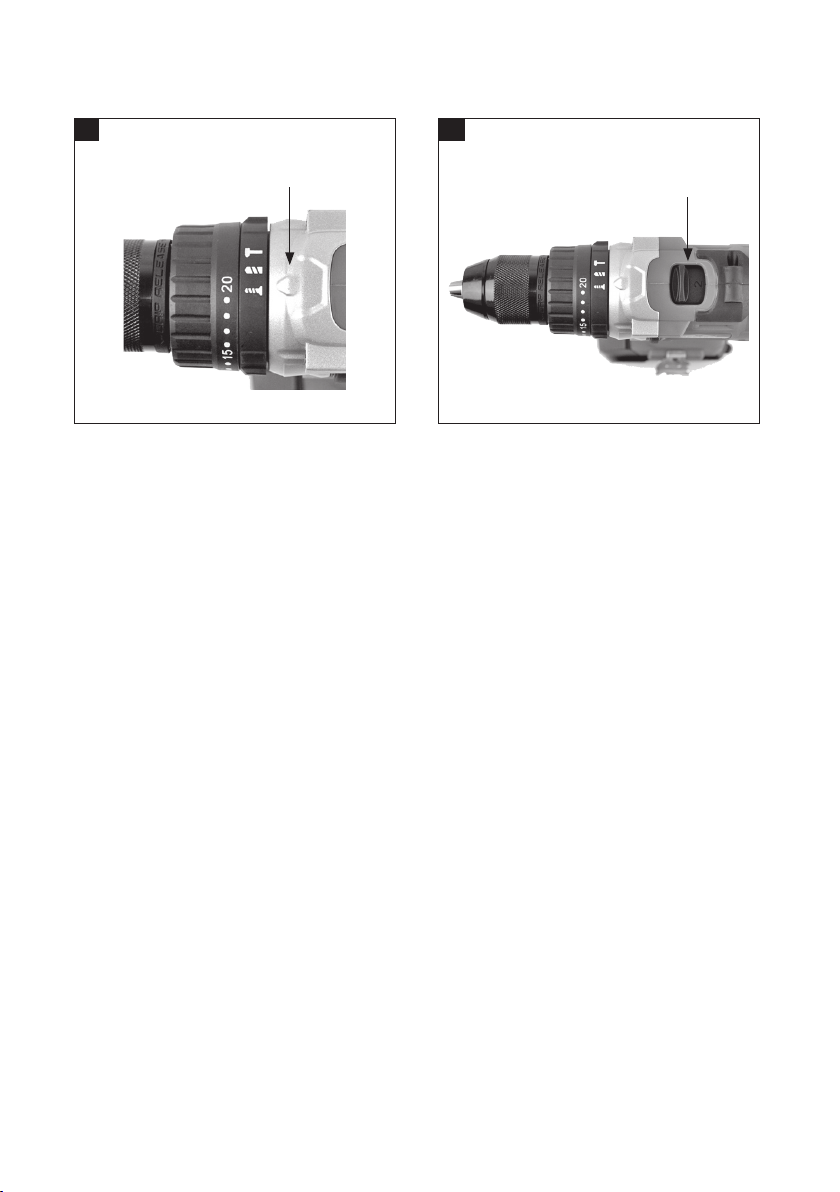

1
1 2 34
5
6
8
7

2
4
6
3
5
1 2
3
1

7 8
11

SE
7
risken för elolycksfall.
• Akta sladden. Bär eller dra aldrig
elverktyget i sladden och dra inte i
sladden för att dra ut stickproppen.
Skydda sladden från värme, olja, skarpa
kanter och rörliga delar. Skadade eller
trassliga sladdar ökar risken för
elolycksfall.
• Om elverktyget används utomhus, använd
endast förlängningssladd som är godkänd
för utomhusbruk. Sladd avsedd för
utomhusbruk minskar risken för
elolycksfall.
• Om det inte går att undvika att använda
elverktyg i fuktig miljö, använd
jordfelsbrytarskyddad nätanslutning.
Jordfelsbrytare minskar risken för
elolycksfall.
PERSONLIG SÄKERHET
• Var uppmärksam. Var hela tiden försiktig
och tillämpa sunt förnuft vid arbete med
elverktyg. Använd aldrig elverktyg vid
trötthet eller vid påverkan av droger,
alkohol eller läkemedel. Kom ihåg att en
bråkdels sekunds ouppmärksamhet eller
slarv räcker för att orsaka allvarlig
personskada.
• Använd personlig skyddsutrustning.
Använd skyddsglasögon eller
ansiktsskärm. Säkerhetsutrustning som
dammltermask, halkfria skyddsskor,
skyddshjälm och hörselskydd, alltefter
verktygets typ och användning, minskar
risken för personskada.
• Undvik oavsiktlig start. Kontrollera att
strömbrytaren är i avstängt läge innan du
sätter i stickproppen eller batteriet eller
lyfter/bär elverktyget. Olycksrisken är stor
om du bär elverktyg med ngret på
strömbrytaren eller ansluter ström till
elverktyg vars strömbrytare är i tillslaget
läge.
• Avlägsna ställnycklar och liknande innan
elverktyget startas. Nyckel eller liknande
som sitter kvar på en roterande del på
SÄKERHETSANVISNINGAR
ALLMÄNNA
SÄKERHETSANVISNINGAR FÖR
ELVERKTYG
VARNING!
Läs alla säkerhetsanvisningar och andra
anvisningar. Om inte alla anvisningar
och säkerhetsanvisningar följs nns risk
för elolycksfall, brand och/eller allvarlig
personskada. Spara alla varningar
och anvisningar för framtida behov.
Termen elverktyg i varningarna nedan
avser nätanslutna (sladdförsedda) eller
batteridrivna (sladdlösa) elverktyg.
ARBETSOMRÅDE
• Arbetsområdet ska hållas rent och väl
upplyst. Belamrade och mörka utrymmen
ökar risken för skador.
• Använd inte elverktyg i explosiv miljö,
exempelvis i närheten av brännbara
vätskor, gaser eller damm. Elverktyg
genererar gnistor som kan antända
damm eller ångor.
• Håll kringstående personer, speciellt barn,
på säkert avstånd när elverktyg används.
Om du blir distraherad kan du tappa
kontrollen över elverktyget.
ELSÄKERHET
• Elverktygets stickpropp måste passa till
nätuttaget. Ändra aldrig stickproppen på
något sätt. Använd aldrig adapter
tillsammans med jordade elverktyg. Icke
modierade stickproppar och passande
nätuttag minskar risken för elolycksfall.
• Undvik kroppskontakt med jordade ytor
som rör, radiatorer, spisar och kylskåp.
Risken för elolycksfall ökar om din kropp
jordas.
• Utsätt inte elverktyg för regn eller fukt.
Om vatten kommer in i ett elverktyg ökar

SE
8
personer.
• Underhåll elverktyg och tillbehör.
Kontrollera att rörliga delar är korrekt
justerade och rör sig fritt, att inga delar är
felmonterade eller trasiga samt att inga
andra faktorer föreligger som kan påverka
funktionen. Om ett elverktyg är skadat
måste det repareras innan det används
igen. Många olyckor orsakas av bristfälligt
underhållna elverktyg.
• Håll skärande verktyg skarpa och rena.
Skärande verktyg som underhålls korrekt
och har vassa eggar kärvar mindre ofta
och är lättare att kontrollera.
• Använd elverktyget, tillbehör, bits etc. i
enlighet med dessa anvisningar, med
beaktande av rådande arbetsförhållanden
och den uppgift som ska utföras. Det kan
vara farligt att använda elverktyg för
andra ändamål än de är avsedda för.
• Håll handtag och greppytor rena, torra
och fria från olja och fett. Hala handtag
och greppytor gör elverktyget svårt att
hålla och kontrollera i oväntade
situationer.
ANVÄNDNING OCH SKÖTSEL AV
BATTERIDRIVNA VERKTYG
• Ladda batteriet endast med den laddare
som tillverkaren rekommenderar. Om
andra batterier laddas nns risk för
personskada och/eller brand.
• Använd endast batterier som
rekommenderas av tillverkaren. Om andra
batterier används nns risk för
personskada och/eller brand.
• När batteriet inte används ska det hållas
åtskilt från metallföremål som gem, mynt,
nycklar, spikar, skruvar och andra små
metallföremål som kan kortsluta polerna.
Vid kortslutning urladdas stora mängder
energi som kan orsaka brand och/eller
brännskada.
• Om batteriet hanteras ovarsamt kan
vätska läcka ut från batteriet. Undvik
kontakt med batterivätskan. Vid kontakt
elverktyget kan orsaka personskada.
• Sträck dig inte för långt. Ha hela tiden
säkert fotfäste och god balans. Det ger
bättre kontroll över elverktyget i oväntade
situationer.
• Använd lämpliga kläder. Använd inte löst
sittande kläder eller smycken. Håll hår,
kläder och handskar borta från rörliga
delar. Löst sittande kläder, smycken och
långt hår kan fastna i rörliga delar.
• Om det nns utrustning för
dammutsugning och -uppsamling ska
denna anslutas och användas korrekt.
Sådana anordningar kan minska risken för
problem som orsakas av damm.
• Låt inte vana vid arbete med liknande
elverktyg göra dig överdrivet självsäker
och få dig att åsidosätta
säkerhetsanvisningarna för elverktyget.
Kom ihåg att en bråkdels sekunds
ouppmärksamhet eller slarv räcker för att
orsaka allvarlig personskada.
ANVÄNDNING OCH SKÖTSEL AV
ELVERKTYG
• Tvinga inte elverktyg. Använd rätt
elverktyg för det planerade arbetet.
Elverktyg fungerar bättre och säkrare med
den belastning de är avsedda för.
• Använd inte elverktyg om det inte går att
starta och stänga av dem med
strömbrytaren. Elverktyg som inte kan
styras med strömbrytaren är farliga och
måste repareras.
• Dra ut stickproppen och/eller ta bort
batteriet innan justeringar görs, tillbehör
byts ut eller elverktyg ställs undan.
Sådana förebyggande säkerhetsåtgärder
minskar risken för att elverktyg startas
oavsiktligt.
• Elverktyg som inte används ska förvaras
utom räckhåll för barn. Låt aldrig barn
eller personer som inte känner till
elverktyget eller har tagit del av dessa
anvisningar använda det. Elverktyg är
farliga om de används av oerfarna

SE
9
SÄKERHETSANVISNINGAR FÖR
ANVÄNDNING AV LÅNGA BORR
• Arbeta aldrig med högre varvtal än
märkvarvtalet för borret. Vid högre varvtal
är risken stor att borret vid fri rotation
utan kontakt med arbetsstycket böjs och
orsakar personskada.
• Inled alltid borrningen med lågt varvtal
och borrets spets i kontakt med
arbetsstycket. Vid högre varvtal är risken
stor att borret vid fri rotation utan kontakt
med arbetsstycket böjs och orsakar
personskada.
• Applicera tryck endast i linje med borret.
Tryck inte för hårt. Borret kan böjas, vilket
kan göra att det går av eller att du förlorar
kontrollen över elverktyget, med
personskada som följd.

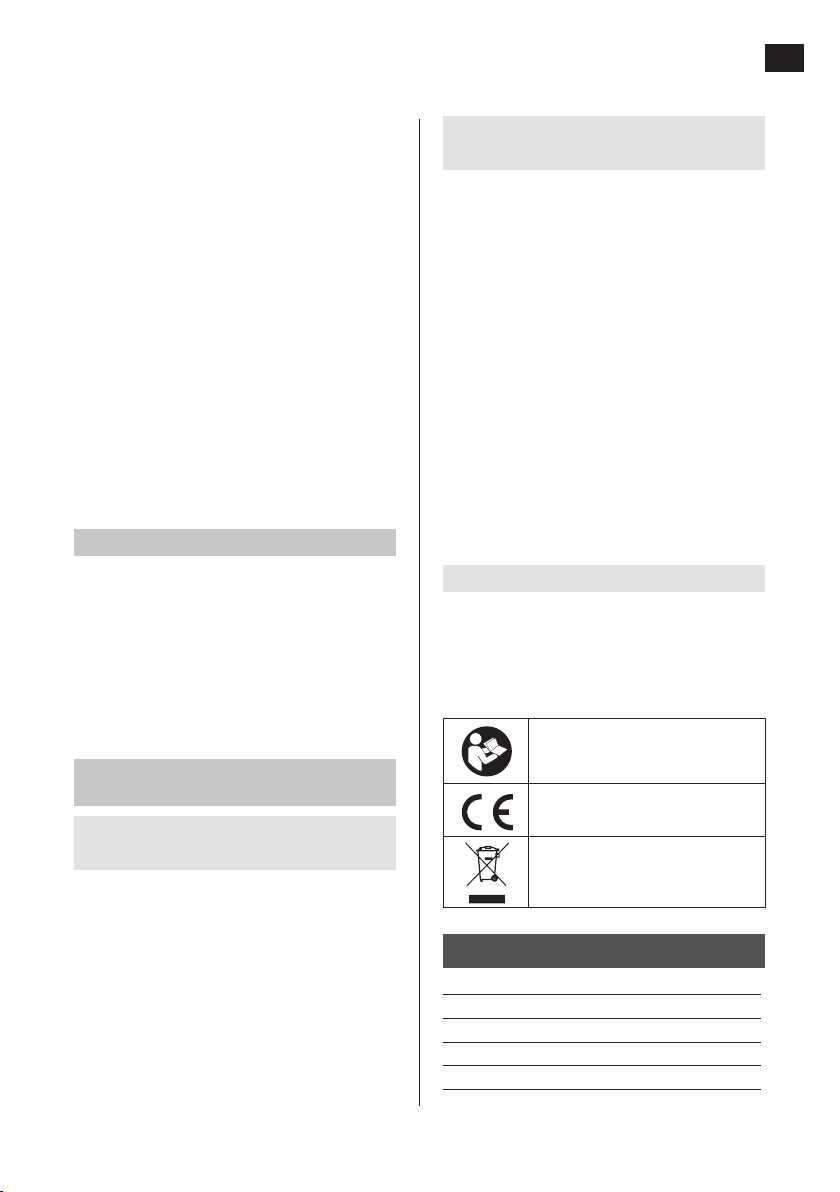

Symboler
Nedanstående symboler kan vara av vikt för
hur du bör använda ditt elverktyg. Se till att du
förstår symbolerna och deras betydelse.
Läs bruksanvisningen.
Godkänd enligt gällande
direktiv/förordningar.
Kasserad produkt ska återvinnas
enligt gällande bestämmelser.
TEKNISKA DATA
Vridmoment 50 Nm
Chuckstorlek 2-13 mm
Vikt 1310 g
Kapacitet i stål 13 mm
Kapacitet i betong 13 mm
Kapacitet i trä 30 mm
Varvtal 0-500/0-1800 /min
Slag 0-28800 s/min
med batterivätska, spola omedelbart med
stora mängder rent vatten. Om du får
batterivätska i ögonen, uppsök läkare.
Batterivätska kan orsaka hudirritation
och/eller frätskada.
• Använd inte skadade eller modierade
batterier eller elverktyg. Skadade eller
modierade batterier kan uppvisa
oförutsägbart beteende och orsaka brand,
explosion eller risk för personskada
• Utsätt inte batteri eller elverktyg för eld
eller hög temperatur. Batterier kan
explodera vid exponering för eld eller
temperatur högre än 130 °C.
• Följ anvisningarna för laddning och ladda
batteriet endast vid den temperatur som
anges i anvisningarna. Felaktig laddning
eller laddning utanför angivet
temperaturområde kan skada batteriet
och medföra brandrisk
SERVICE
• Elverktyg får endast servas av kvalicerad
personal som använder identiska
reservdelar. Detta säkerställer att
elverktyget förblir säkert.
• Försök aldrig reparera skadade batterier.
Batteriservice ska endast utföras av
tillverkaren eller behörig
servicerepresentant
SÄKERHETSANVISNINGAR FÖR
BORRMASKIN
• Använd hörselskydd vid slagborrning.
Bullerexponering kan orsaka hörselskada.
• Håll elverktyget i de isolerade greppytorna
vid arbeten där det skärande tillbehöret
eller fästelement kan komma i kontakt
med dolda elledningar eller den egna
sladden. Vid kontakt med
spänningsförande ledare blir elverktygets
metalldelar spänningsförande – risk för
elolycksfall.

SE
10
6. Strömbrytare
7. Handtag
8. Batteri
BILD 1
HANDHAVANDE
AVSEDD ANVÄNDNING
• Denna borrskruvdragare är avsedd för
borrning samt för åtdragning och lossning
av skruvar i trä och metall.
• Denna borrskruvdragare är avsedd endast
för privat hemmabruk, inte för yrkesbruk.
• Borrskruvdragaren får ej byggas om eller
användas för andra ändamål än de som
beskrivs i denna bruksanvisning.
BATTERI
OBS!
• Se till att strömbrytaren inte hålls
intryckt vid isättning eller byte av
batteri.
• Anslut batteriet med måttlig kraft –
använd inte våld. Felaktigt anslutet
batteri kan orsaka skador på
batteripolerna eller cirkelsågens
batterifäste.
• För att kontrollera laddningsnivån på
batteriet, tryck på knappen "Press" och
mellan 1-4 röda lampor lyser, där 1
motsvarar lägst batterinivå.
BILD 2
LADDA BATTERI
• Batteriet måste laddas innan cirkelsågen
kan användas.
• Efter första laddningen, använd
cirkelsågen tills batteriet är helt urladdat.
Upprepa denna laddnings- och
urladdningscykel 4 till 5 gånger.
Momentlägen 20 + borrläge
Tvåväxlad ja
Spänning 18 V
Slagfunktion ja
Ljudtrycksnivå 79,0 dB(A), K= 5 dB
Ljudeektnivå 90 dB(A), K= 5 dB
Vibrationsnivå ¹ ah,D = 1,3 m/s², K = 1,5 m/s²
Vibrationsnivå ² ah,ID = 7,0 m/s², K = 1,5 m/s²
¹ Borrning i metall, ² Slagborrning
Använd alltid hörselskydd!
Det deklarerade värdet för vibration och
buller, som har uppmätts i enlighet med
standardiserad testmetod, kan användas för
att jämföra olika verktyg med varandra och
för en preliminär bedömning av exponering.
Mätvärdena har fastställts i enlighet med EN
62841-2-1:2018.
VARNING!
Den faktiska vibrations- och bullernivån
under användning av verktyg kan skilja sig
från det angivna totalvärdet beroende på
hur verktyget används samt vilket material
som bearbetas. Identiera därför de
säkerhetsåtgärder som krävs för att skydda
användaren baserat på en uppskattning av
exponering i verkliga driftförhållanden (som
tar hänsyn till alla delar av arbetscykeln
såsom tiden när verktyget är avstängt
och när den körs på tomgång, utöver
igångsättningstiden).
BESKRIVNING
1. Chuck
2. Momentinställningsring
3. Funktionsväljarringen
4. Hastighetsreglage
5. Rotationsomkopplare

SE
11
3. Chuckbackar
BILD 5
1. Öppna chucken genom att hålla fast
chuckhylsan och vrid den moturs tills
chuckbackarna öppnats så att tillbehöret
kan sättas i. Chucken är konstruerad för
att enkelt kunna dras åt eller lossas med
en hand.
OBS!
Spindeln låses automatiskt när chucken
slutar rotera.
2. För in tillbehöret i chucken så långt det
går. Rikta verktyget något uppåt, så att
inte tillbehöret faller ut.
3. Dra åt chuckhylsan medurs så
att tillbehöret kläms fast mellan
chuckbackarna.
OBS!
Kontrollera att tillbehöret är rakt placerat,
centrerat och inte snett. Om tillbehöret
inte är korrekt placerat kan det slungas
iväg när verktyget startas. Kontrollera att
chuckbackarna vilar mot tillbehörets plana
ytor.
4. Dra åt chucken helt. Håll chuckhylsan
stadigt och vrid medurs.
STRÖMBRYTARE
1. Tryck in strömbrytaren för att starta
verktyget. Verktyget har steglöst variabelt
varvtal:
– Tryck in strömbrytaren längre för
att öka varvtalet.
– Släpp ut den något för att minska
varvtalet.
2. Släpp strömbrytaren för att stoppa
verktyget.
• Om lysdioderna på laddaren inte tänds vid
laddning:
– kontrollera att laddarens nätadapter
är ordentligt isatt i nätuttaget och
att laddaren är påslagen
– kontrollera att batteriet är ordentligt
isatt i laddaren
1. Placera batteriladdaren på ett plant
och stabilt underlag. Anslut laddarens
stickpropp i ett 230 V nätuttag.
2. Anslut batteriet till batteriladdaren så att
det klickar på plats (bild 2). Om korrekt
kontakt uppnås, tänds den röda lysdioden
på laddaren.
3. När batteriet är fulladdat, efter ca en
timme, släcks den röda lysdioden och
endast den gröna lysdioden förblir tänd.
4. Dra ut laddarens stickpropp ur nätuttaget
och ta ut batteriet ur laddaren.
ANSLUT BATTERI
1. Anslut batteriet till multicirkelsågens
batterifäste så att det klickar fast.
BILD 3
LOSSA BATTERI
1. Tryck in batterispärraren och lossa batteriet
från cirkelsågen.
BILD 4
BYTA BITS/BORR
VARNING!
Håll aldrig i chuckhylsan med ena handen
och kör verktyget för att dra fast eller lossa
tillbehör – risk för allvarlig personskada.
1. Chuckens främre del
2. Chuckens bakre del

SE
12
momentbegränsningskopplingen spärrad
och löser inte ut alls.
• Vid skruvdragning, särskilt i trä, bör ett
lågt vridmoment ställas in, för att minska
risken att skada skruvskalle och gängor.
• Vid borrning är vanligen ett högt
vridmoment lämpligt.
BILD 7
FUNKTIONSVÄLJARE
Använd endast borr som är avsedda för den
aktuella arbetsuppgiften och som passar i
verktyget.
BORRNINGSLÄGE
OBS!
• Kontrollera att borret är korrekt isatt och
chucken ordentligt åtdragen innan du
startar verktyget.
• Använd lämpliga och skärpta borr.
Använd inte slitna borr. Börja borra med
lågt varvtal.
• Ska du borra stora hål förborrar du med
ett litet borr och borrar sedan färdigt
med ett större borr.
Borrning i trä
Använd träborr vid borrning i trä.
1. Fixera trästycket på lämpligt sätt.
Arbetsstycket ska ligga plant på
arbetsbänken.
2. Markera hålens placeringar med en spik
eller annat vasst föremål. Tvinga inte
verktyget - borra utan att trycka för hårt.
Borrning i metall
Använd stålborr vid borrning i metall.
OBS!
Se till att borret alltid kyls tillräckligt med en
oantändlig kylvätska.
ROTATIONSOMKOPPLARE
OBS!
Rotationsomkopplaren får endast
manövreras när verktyget är stoppat –
spindeln får inte rotera. I annat fall kan
verktyget skadas.
• Använd rotationsomkopplaren (1) för att
växla mellan medurs rotation och moturs
rotation.
• När rotationsomkopplaren står i mittläget är
strömbrytaren blockerad och kan inte tryckas
in.
• Ställ alltid rotationsomkopplaren i mittläget
innan du lägger ifrån dig verktyget, för att
minska risken för oavsiktlig start.
• Tryck in rotationsomkopplaren med pil
pekandes mot chucken för högerrotation/
iskruvning/borrning.
• Tryck in rotationsomkopplaren med pil
pekandes från chucken för vänsterrotation/
urskruvning
BILD 6
MOMENTINSTÄLLNING
OBS!
Momentinställningsringen får endast
manövreras när verktyget är stoppat –
spindeln får inte rotera. I annat fall kan
verktyget skadas.
• Innan du börjar arbeta bör du prova dig
fram till lämplig momentinställning på en
provbit av samma material som
arbetsstycket.
• Lägst vridmomentgräns fås med
lägespilen (1) mitt för siran 1. Högre
siror ger högre moment.
• För att utnyttja det högsta vridmoment
verktyget kan prestera, ställ borrsymbolen
vid lägespilen. I detta läge är

SE
13
släpper strömbrytaren omedelbart kan
bitset eller verktyget skadas.
Lossdragning av skruvar
1. Ställ rotationsomkopplaren på moturs
rotation.
2. Sätt bitset helt lodrätt på skruvskallen. I
annat fall kan skruven skadas.
3. Tryck bitset mot skruven med konstant
kraft och skruva ut skruven.
SLAGBORRNINGSLÄGE
Sätt funktionsväljarringen i slagläge för att
koppla in slagfunktionen. Slagfunktionen
gör det möjligt att borra i betong- och
stenmaterial.
HASTIGHETSREGLAGE
OBS!
Rör inte hastighetsreglaget när
strömbrytaren är intryckt. Det kan skada
verktyget.
• För hastighetsreglaget (1) bakåt från
chucken till läge 1 för låg hastighet.
– Använd läget för låg hastighet för
skruvdragning och för borrning av
hål med stor diameter.
• För hastighetsreglaget (1) framåt mot
chucken till läge 2 för hög hastighet.
– Använd läget för hög hastighet för
borrning av mindre hål.
BILD 8
UNDERHÅLL
VARNING!
Stäng av verktyget och koppla bort det från
strömförsörjningen (ta ut batteriet/dra ut
sladden) före rengöring och underhåll – risk
1. Fixera arbetsstycket på lämpligt
sätt. Arbetsstycket ska ligga plant på
arbetsbänken.
2. Markera hålens placeringar med en
körnare.
3. Tvinga inte verktyget - borra utan att
trycka för hårt. Börja borra med lågt
varvtal så att borret inte glider ut ur
körnmärket. Borra sedan med normalt
arbetsvarvtal.
OBS!
Borret kan fastna i djupa borrhål. I så
fall kan borret eller verktyget skadas om
vridmomentet är för högt. Släpp omedelbart
strömbrytaren om borret fastnar. Koppla om
till moturs rotation och kör loss borret med
lågt varvtal.
Borrning i plast
Använd stålborr för borrning i plast och följ
anvisningarna för borrning i trä.
SKRUVDRAGNINGSLÄGE
OBS!
• Kontrollera att bitset är korrekt insatt
innan du börjar arbeta med verktyget.
• Dra inte åt skruvarna för hårt – risk att
skada skruvskalle eller gänga.
Åtdragning av skruvar
1. Ställ rotationsomkopplaren på medurs
rotation.
2. Sätt bitset helt lodrätt på skruvskallen. I
annat fall kan skruven skadas.
3. Tryck bitset mot skruven med konstant
kraft och skruva.
4. När skruven dragits in, släpp
strömbrytaren innan du slutar trycka
verktyget mot skruven. I annat fall skadas
skruven eller skruvhuvudet. Om du inte

SE
14
för elolycksfall och oavsiktlig start.
• Torka av verktyget med en torr eller lätt
fuktad trasa. Våt trasa får inte användas.
Använd inte rengöringsmedel som
innehåller lösningsmedel eller frätande
eller slipande tillsatser – risk att skada
verktygets yta.
• Håll verktygets ventilationsöppningar fria
– risk för överhettning.

NO
15
• Vær forsiktig med ledningen. Ikke bær
eller trekk el-verktøyet etter ledningen og
ikke trekk i ledningen for å koble fra
støpselet. Beskytt ledningen mot varme,
olje, skarpe kanter og bevegelige deler.
Skadde eller ødelagte ledninger øker
faren for el-ulykker.
• Hvis verktøyet brukes utendørs, skal du
bare bruke skjøteledninger som er
godkjent for utendørs bruk. Ledninger
beregnet for utendørs bruk reduserer
faren for el-ulykker.
• Hvis el-verktøyet må brukes i et fuktig
miljø – bruk jordfeilbeskyttet
strømtilkobling. Jordfeilbryter reduserer
faren for el-ulykker.
PERSONLIG SIKKERHET
• Vær oppmerksom. Vær alltid forsiktig og
bruk sunn fornuft når du arbeider med
el-verktøy. Ikke bruk el-verktøy hvis du er
trøtt eller påvirket av narkotika,
legemidler eller alkohol. Husk at et
brøkdels sekunds uoppmerksomhet eller
slurv kan være nok for å forårsake alvorlig
personskade.
• Bruk personlig verneutstyr. Bruk
vernebriller eller ansiktsbeskyttelse.
Sikkerhetsutstyr som støvltermaske,
sklisikre vernesko, hjelm og hørselvern,
avhengig av verktøyets type og
bruksområde, reduserer faren for
personskade.
• Unngå utilsiktet start. Kontroller at
strømbryteren står i avslått posisjon før du
setter i støpselet eller batteriet, eller
løfter/bærer el-verktøyet. Ulykkesfaren er
stor hvis du bærer el-verktøyet med
ngeren på strømbryteren eller kobler
el-verktøyet til strøm når strømbryteren er
slått på.
• Fjern skrunøkler og lignende før
el-verktøyet startes. Nøkler eller lignende
som sitter igjen på en roterende del på
verktøyet, kan forårsake personskade.
SIKKERHETSANVISNINGER
GENERELLE SIKKERHETS-
ANVISNINGER FOR EL-VERKTØY
ADVARSEL!
Les alle sikkerhetsanvisninger og andre
anvisninger. Manglende overholdelse av
anvisninger og sikkerhetsanvisninger kan
medføre el-ulykker, brann og/eller alvorlig
personskade. Ta vare på alle advarsler og
anvisninger for fremtidige behov. Begrepet
el-verktøy i advarslene nedenfor gjelder
for strømtilkoblede (med ledning) eller
batteridrevne (uten ledning) el-verktøy.
ARBEIDSOMRÅDE
• Arbeidsområdet skal holdes rent og godt
opplyst. Uoversiktlige og mørke steder gir
økt fare for skader.
• Ikke bruk el-verktøy i eksplosive miljøer,
for eksempel i nærheten av brannfarlig
væske, gass eller støv. El-verktøy skaper
gnister som kan antenne støv og damp.
• Hold personer i området på trygg avstand,
spesielt barn, når el-verktøy er i bruk.
Hvis du blir distrahert, kan du miste
kontrollen over el-verktøyet.
EL-SIKKERHET
• El-verktøyets støpsel må passe til
stikkontakten. Foreta aldri endringer på
støpselet. Bruk aldri adaptere sammen
med jordet el-verktøy. Ikke-modiserte
støpsler og egnede stikkontakter reduserer
risikoen for el-ulykker.
• Unngå kroppskontakt med jordede
overater som rør, radiatorer, komfyrer og
kjøleskap. Risikoen for el-ulykker øker hvis
kroppen din jordes.
• Ikke utsett el-verktøy for regn eller fukt.
Hvis det kommer vann inn i el-verktøy,
øker faren for el-ulykker.

NO
16
• Vedlikehold el-verktøyet og tilbehør.
Kontroller at bevegelige deler er riktig
justert og beveger seg fritt, at ingen deler
er feil montert eller ødelagt, samt at det
ikke foreligger andre forhold som kan
påvirke funksjonen. Hvis el-verktøyet er
skadet, må det repareres før det tas i bruk
igjen. Mange ulykker forårsakes av dårlig
vedlikeholdt el-verktøy.
• Hold skjæreverktøy skarpe og rene.
Skjæreverktøy som vedlikeholdes riktig og
har skarpe egger, låser seg sjeldnere og er
lettere å kontrollere.
• Bruk el-verktøy, tilbehør, bits osv. i henhold
til anvisningene, og ta hensyn til
gjeldende arbeidsforhold og det arbeidet
som skal utføres. Det kan være farlig å
bruke el-verktøy til andre formål enn det
er beregnet for.
• Hold håndtak og gripeater rene, tørre og
frie for olje og fett. Glatte håndtak og
gripeater gjør el-verktøyet vanskelig å
holde og kontrollere i uventede
situasjoner.
BRUK OG VEDLIKEHOLD AV
BATTERIDREVNE VERKTØY
• Batteriet må kun lades med laderen som
produsenten anbefaler. Lading av andre
batterier medfører fare for personskade
og/eller brann.
• Bruk kun batterier som anbefales av
produsenten. Bruk av andre batterier
medfører fare for personskade og/eller
brann.
• Når batteriet ikke er i bruk, skal det
oppbevares atskilt fra metallgjenstander
som binders, mynter, nøkler, spiker, skruer
og andre små metallgjenstander som kan
kortslutte polene. Ved kortslutning utlades
store mengder energi, og det kan
forårsake brann og/eller brannskade.
• Hvis batteriet behandles uforsiktig, kan
det lekke væske ut av det. Unngå kontakt
med batterivæsken. Ved kontakt med
batterivæske: Skyll umiddelbart med store
• Ikke strekk deg for langt. Sørg for å ha
godt fotfeste og god balanse til enhver tid.
Det gir bedre kontroll over el-verktøyet i
uventede situasjoner.
• Bruk passende klær. Ikke bruk løstsittende
klær eller smykker. Hold hår, klær og
hansker unna bevegelige deler.
Løstsittende klær, smykker og langt hår
kan sette seg fast i bevegelige deler.
• Hvis det nnes utstyr for støvavsug og
støvoppsamling, skal dette kobles til og
benyttes på riktig måte. Slikt utstyr kan
redusere faren for problemer forårsaket
av støv.
• Ikke la din erfaring med arbeid med
lignende el-verktøy gjøre deg altfor
selvsikker og få deg til å ignorere
sikkerhetsanvisningene for el-verktøyet.
Husk at et brøkdels sekunds
uoppmerksomhet eller slurv kan være nok
for å forårsake alvorlig personskade.
BRUK OG VEDLIKEHOLD AV
EL-VERKTØY
• Ikke bruk makt på el-verktøy. Bruk riktig
el-verktøy til det planlagte arbeidet.
El-verktøy fungerer bedre og sikrere med
den belastningen de er beregnet for.
• Ikke bruk el-verktøyet dersom det ikke kan
slås på og av med strømbryteren.
El-verktøy som ikke kan styres med
strømbryteren, er farlige og må repareres.
• Trekk ut støpselet og/eller ern batteriet
før du gjør justeringer, bytter tilbehør eller
rydder vekk el-verktøyet. Slike
forebyggende sikkerhetstiltak reduserer
risikoen for at el-verktøyet startes
utilsiktet.
• El-verktøy som ikke er i bruk, skal
oppbevares utilgjengelig for barn. Ikke la
barn eller personer som ikke kjenner
el-verktøyet, eller som ikke har lest disse
anvisningene, bruke det. El-verktøy er
farlige hvis de brukes av uerfarne
personer.

NO
17
Sikkerhetsanvisninger ved bruk
av lange bor
• Bruk aldri høyere hastighet enn borets
maksimale merketurtall. Ved høyere
hastigheter kan boret bli bøyd hvis det får
rotere fritt uten at det er i kontakt med
arbeidsemnet, noe som kan forårsake
personskade.
• Begynn alltid å bore ved lav hastighet og
med borspissen i kontakt med
arbeidsemnet. Ved høyere hastigheter kan
boret bli bøyd hvis det får rotere fritt uten
at det er i kontakt med arbeidsemnet, noe
som kan forårsake personskade.
• Legg bare trykk parallelt med boret, og
unngå å trykke for hardt. Boret kan bli
bøyd slik at det brekker eller du mister
kontrollen med el-verktøyet, noe som kan
forårsake personskade.
Symboler
Symbolene nedenfor kan være viktige for
hvordan du bør bruke el-verktøyet ditt.
Sørg for at du forstår symbolene og
betydningen av dem.
Les bruksanvisningen.
Godkjent i henhold til gjeldende
direktiver/forskrifter.
Kassert produkt skal gjenvinnes
etter gjeldende forskrifter.
TEKNISKE DATA
Dreiemoment 50 Nm
Chuckstørrelse 2-13 mm
Vekt 1310 g
Kapasitet i stål 13 mm
Kapasitet i betong 13 mm
mengder rent vann. Oppsøk lege hvis du
får batterivæske i øynene. Batterivæske
kan forårsake hudirritasjon og/eller
etseskader.
• Ikke bruk skadde eller modiserte
batterier eller el-verktøy. Skadede eller
endrede batterier kan oppføre seg
uforutsigbart og forårsake brann,
eksplosjon eller risiko for personskade.
• Ikke utsett batteri eller el-verktøy for ild
eller høye temperaturer. Batterier kan
eksplodere ved eksponering for ild eller
temperaturer høyere enn 130 °C.
• Følg anvisningene for lading og lad
batteriene kun ved temperaturen som er
angitt i anvisningene. Feilaktig lading eller
lading utenfor angitt temperaturområde
kan skade batteriet og medføre brannfare.
SERVICE
• El-verktøy må bare utføres av kvalisert
personell som bruker identiske
reservedeler. Det sikrer at el-verktøyet
alltid er i forsvarlig stand.
• Forsøk aldri å reparere skadde batterier.
Batteriservice skal kun utføres av
produsenten eller en kvalisert
servicerepresentant.
SIKKERHETSANVISNINGER FOR
BORMASKIN
Sikkerhetsanvisninger for alle
arbeidsoperasjoner
• Bruk hørselsvern ved slagboring.
Eksponering for støy kan forårsake
hørselstap.
• Hold el-verktøyet i de isolerte gripeatene
ved arbeid der skjæretilbehør eller
festeelementer kan komme i kontakt med
skjulte strømledninger eller el-verktøyets
egen ledning. Ved kontakt med
spenningsførende ledere blir el-verktøyets
metalldeler spenningsførende og kan
forårsake en el-ulykke.

NO
18
5. Rotasjonsomkobler
6. Strømbryter
7. Håndtak
8. Batteri
BILDE 1
BRUK
TILTENKT BRUKSOMRÅDE
• Denne borskrutrekkeren er beregnet for
boring samt for innskruing og uttrekking
av skruer i tre og metall.
• Borskrutrekkeren er kun beregnet for
privat hjemmebruk, ikke for yrkesbruk.
• Borskrutrekkeren må ikke modiseres eller
brukes til andre formål enn dem som er
beskrevet i denne bruksanvisningen.
BATTERI
MERK!
• Pass på at strømbryteren ikke er trykket
inn når batteriet settes inn eller skiftes.
• Koble til batteriet med moderat kraft
– ikke bruk makt. Feilaktig tilkoblet
batteri kan forårsake skader på
batteripolene eller verktøyets
batterifeste.
• Kontroller batteriets ladenivå ved å
trykke på knappen "Press". Mellom 1 og
4 røde lamper lyser, der 1 tilsvarer
laveste batterinivå.
BILDE 2
LADE BATTERIET
• Batteriet må lades før el-verktøyet kan
brukes.
• Etter den første ladingen skal el-verktøyet
brukes til batteriet er helt utladet. Gjenta
denne lade- og utladingssyklusen 4 til 5
ganger.
Kapasitet i tre 30 mm
Turtall 0-500/0-1800 /min
Slag 0-28 800 s/min
Momentposisjoner 20 + borestillinger
To gir Ja
Spenning 18 V
Slagfunksjon Ja
Lydtrykknivå 79,0 dB(A), K= 5 dB
Lydeektnivå 90 dB(A), K= 5 dB
Vibrasjonsnivå ¹ ah, D = 1,3 m/s², K = 1,5 m/s²
Vibrasjonsnivå ² ah, ID = 7,0 m/s², K = 1,5 m/s²
¹ Boring i metall, ² Slagboring
Bruk alltid hørselsvern!
Den angitte verdien for vibrasjon og støy,
som er målt i henhold til standardiserte
testmetoder, kan brukes til å sammenlikne
ulike verktøy og til å gi en foreløpig vurdering
av eksponering. Måleverdiene er fastsatt i
henhold til EN62841-2-1:2018.
ADVARSEL!
Det faktiske vibrasjons- og støynivået ved
bruk av verktøy kan avvike fra den angitte
totalverdien, avhengig av hvordan verktøyet
brukes og hvilket materiale som bearbeides.
Finn derfor ut hvilke sikkerhetstiltak som
kreves for å beskytte brukeren på bakgrunn
av en vurdering av eksponeringen under
reelle driftsforhold (som tar hensyn til alle
delene av arbeidsprosessen, som tiden når
verktøyet er avslått og når det kjøres på
tomgang, i tillegg til igangsettingstiden).
BESKRIVELSE
1. Chuck
2. Momentinnstillingsring
3. Funksjonsvelgerring
4. Hastighetsbryter

NO
19
3. Chuckklør
BILDE 5
1. Åpne chucken ved å holde chuckhylsen
fast og vri den mot klokken til klørne
åpner seg slik at tilbehøret kan settes inn.
Chucken er konstruert slik at den er enkel
å stramme eller løsne med én hånd.
MERK!
Spindelen låses automatisk når chucken
slutter å rotere.
2. Før tilbehøret inn i chucken så langt det
går. Rett verktøyet litt oppover for å hindre
at tilbehøret faller ut.
3. Stram chuckhylsen med klokken slik
at tilbehøret klemmes fast mellom
chuckklørne.
MERK!
Kontroller at tilbehøret er plassert rett,
sentrert og ikke skrått. Hvis tilbehøret ikke er
riktig plassert, kan det bli slynget ut når du
starter verktøyet. Kontroller at chuckklørne
hviler mot de plane atene av tilbehøret.
4. Trekk chucken helt til. Hold chuckhylsen
godt fast og vri med klokken.
STRØMBRYTER
1. Trykk på strømbryteren for å starte verktøyet.
Verktøyet har trinnløst variabelt turtall:
– Trykk strømbryteren lengre inn for
å øke turtallet.
– Slipp strømbryteren litt ut for å
redusere turtallet.
2. Slipp strømbryteren for å stanse verktøyet.
ROTASJONSOMKOBLER
MERK!
Rotasjonsomkobleren må bare manøvreres
mens verktøyet er stanset – spindelen
• Hvis ikke lysdiodene på laderen tennes
ved lading:
– kontroller at laderens strømadapter er
satt skikkelig på plass i stikkontakten,
og at laderen er slått på
– kontroller at batteriet er satt
skikkelig på plass i laderen
1. Plasser batteriladeren på et plant og
stabilt underlag. Koble laderens støpsel til
et 230 V strømuttak.
2. Koble batteriet til batteriladeren, slik at
det klikker på plass (bilde 2). Hvis korrekt
kontakt oppnås, tennes den røde lysdioden
på laderen.
3. Når batteriet er fulladet, etter ca. en time,
slokkes den røde lysdioden og bare den
grønne lysdioden fortsetter å lyse.
4. Trekk ut laderens støpsel fra stikkontakten
og ta batteriet ut av laderen.
KOBLE TIL BATTERI
1. Koble batteriet til el-verktøyets batterifeste
slik at det klikker på plass.
BILDE 3
LØSNE BATTERI
1. Trykk inn batterisperren og løsne batteriet
fra el-verktøyet.
BILDE 4
BYTTE BITS/BOR
ADVARSEL!
Hold aldri i chuckhylsen med den ene hånden
og kjør verktøyet for å feste eller løsne
tilbehør – risiko for alvorlig skade.
1. Chuckens fremre del
2. Chuckens bakre del

NO
20
FUNKSJONSVELGER
Bruk kun bor som er beregnet for den aktuelle
arbeidsoppgaven og som passer i verktøyet.
BORING
MERK!
• Kontroller at boret er riktig satt inn og
chucken skikkelig strammet før du
starter verktøyet.
• Bruk egnede bor som er skarpe.
Ikke bruk slitte bor. Begynn å bore
med lavt turtall.
• Hvis du skal bore store hull,
forhåndsborer du med et lite bor og
borer deretter ferdig med et større bor.
Boring i tre
Bruk trebor til å bore i tre.
1. Fest arbeidsemnet på en hensiktsmessig
måte. Arbeidsemnet skal ligge plant på
arbeidsbenken.
2. Merk hullenes plassering med en spiker
eller annen spiss gjenstand. Ikke bruk
makt på verktøyet - bor uten å trykke for
hardt.
Boring i metall
Bruk stålbor ved boring i metall.
MERK!
Pass på at boret alltid kjøles tilstrekkelig ned
med en uantennelig kjølevæske.
1. Fest arbeidsemnet på en egnet måte.
Arbeidsemnet skal ligge plant på
arbeidsbenken.
2. Merk hullenes plassering med en dor.
3. Ikke bruk makt på verktøyet - bor uten
å trykke for hardt. Begynn å bore med
lavt turtall slik at boret ikke glir ut av
dormerket. Bor deretter med normalt
arbeidsturtall.
må ikke rotere. Ellers kan el-verktøyet
bli skadet.
• Bruk rotasjonsomkobleren (1) for å skifte
mellom rotasjon med og mot klokken.
• Når rotasjonsomkobleren står i midtstilling, er
strømbryteren sperret og kan ikke trykkes inn.
• For å redusere risikoen for utilsiktet start skal
rotasjonsomkobleren alltid settes i
midtstilling før du legger verktøyet fra deg.
• Trykk inn rotasjonsomkobleren med pilen
pekende mot chucken for høyrerotasjon/
innskruing/boring.
• Trykk inn rotasjonsomkobleren med pilen
pekende fra chucken for venstrerotasjon/
uttrekking av skruer.
BILDE 6
MOMENTINNSTILLING
MERK!
Momentinnstillingsringen må bare manøvreres
mens verktøyet er stanset – spindelen må ikke
rotere. Ellers kan el-verktøyet bli skadet.
• Før du begynner å arbeide bør du prøve
deg frem til passende momentinnstilling
på et prøvestykke av samme materiale
som arbeidsemnet.
• Lavest dreiemomentgrense får du når
innstillingspilen (1) peker på tallet 1.
Høyere tall gir høyere moment.
• For å utnytte det høyeste dreiemomenter
som verktøyet kan prestere, stiller du
boresymbolet ved innstillingspilen.
I denne stillingen er
momentbegrensningskoblingen sperret
og løser ikke ut.
• Ved skrutrekking, særlig i tre, bør du velge
et lavt dreiemoment for å redusere risikoen
for skade på skruehode og gjenger.
• Ved boring er gjerne et høyt dreiemoment
passende.
BILDE 7
