Bedienungsanleitung
Satmaster Portable

Inhaltsverzeichnis
02
1. Einführung
1.1 Allgemeine Informationen.................................................................. 03
1.2 Auspacken..................................................................................................... 03
1.3 Lieferumfang ............................................................................................... 03
2. Bezeichnungen
2.1 Bezeichnungen der Außeneinheit ................................................. 04
2.2 Bezeichnungen der Bedienfelder.................................................... 04
2.3 Bezeichnungen der Stromeinspeisung....................................... 05
2.4 Bezeichnungen des Steuergerätes................................................. 05
3. Installation
3.1 Wahl des Standortes................................................................................ 06
3.2 Anschluss der Antenneneinheit....................................................... 07
3.3 Inbetriebnahme ......................................................................................... 08
3.4 Anzeigen des LCD Displays................................................................. 09
3.5 Beispiele für das Auffinden des Satelliten.................................. 10
3.6 Einstellwerte für europäische Hauptstädte............................... 10
4. Fehlerbehebung ............................................................................................... 13
5. Aktualisierung der Firmware................................................................. 14
6. Ausleuchtzone.................................................................................................... 16
7. Technische Daten............................................................................................. 17
DEUTSCH

03
Einführung
Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes.
Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.
DEUTSCH
Hinweis: Falls Sie schon ähnliche Produkte installiert haben, muss die Vorge-
hensweise mit diesem Produkt nicht zwingend übereinstimmen.
Hinweis: Fassen Sie die Antenne nie am Spiegel, sonden nur am Gehäuse an!
1.1 Allgemeine Informationen
1.2 Auspacken
1.3 Lieferumfang
Classic / Premium
RICHTIG! FALSCH!
Professional
• Powersplitter (Stromeinspeisung)
• 1m Anschlusskabel (zum Receiver)
• 5m Anschlusskabel (zur Antenne)
• Tragetasche
• Spannungswandler für Automobile
(12 Volt Eingang / 24 Volt Ausgang)
• USB zu Seriel Kabel (optional)
• Steuergerät inkl. Netzkabel
• 1m Anschlusskabel (zum Receiver)
• 5m Anschlusskabel (zur Antenne)
• Tragetasche
• 12 Volt KFZ-Anschlusskabel
• USB zu Seriel Kabel (optional)

2. Bezeichnungen
04 DEUTSCH
Spiegel Polarisationsskala (Skew)
LNB Abdeckung
Gummifuß
Oberer Endschalter
Kompass Arm
ProfessionalPremiumClassic
keine
Funktion
„Hoch“ Taste
zur Auswahl
„Set“ Taste
zur Bestätigung
„Runter“ Taste
zur Auswahl
keine
Funktion
2.1 Bezeichnungen der Außeneinheit
2.2 Bezeichnungen der Bedienfelder
Metallöse zur
Diebstahlsicherung Bedienfeld
(nur bei der Premium Version)

2. Bezeichnungen
05DEUTSCH
Antennenanschluss
Betriebsanzeige LED
Receiveranschluss
DC Stromanschluss
Ein / Aus Schalter
Achtung: Schließen Sie das Steuergerät immer über eine mit 5 Ampere ab-
gesicherte und mind. 2,5 mm² starke Leitung an (niemals direkt an die Batterie
des Fahrzeuges).
StromversorgungAnschluss
Service
Anschluss
Antenne
Anschluss
Receiver
Bestätigungstaste„Hoch“ Taste „Runter“ Taste
LCD Display
SETTOP ANT DATA DC12-24V
UP DOWN SET
Netzschalter

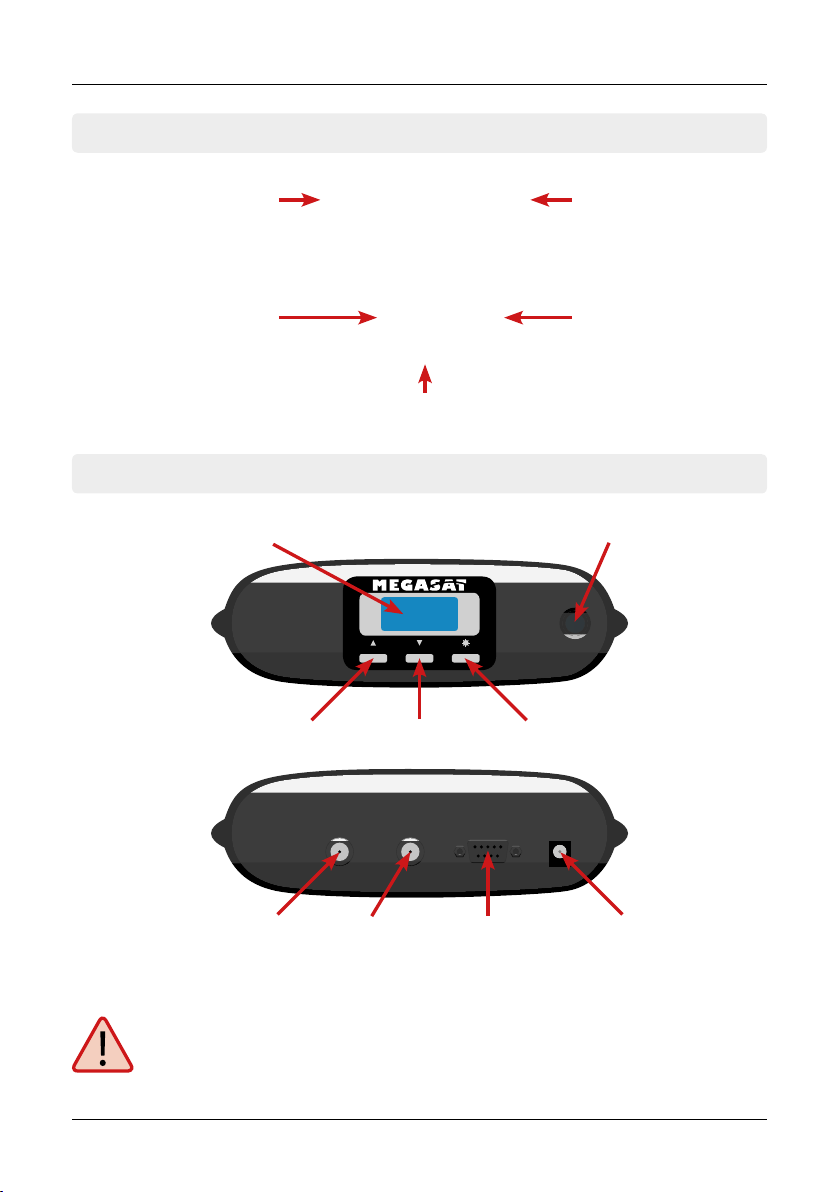

2.3 Bezeichnungen der Stromeinspeisung (Classic und Premium Version)
2.4 Bezeichnungen des Steuergerätes (Professional Version)

3. Installation
06 DEUTSCH

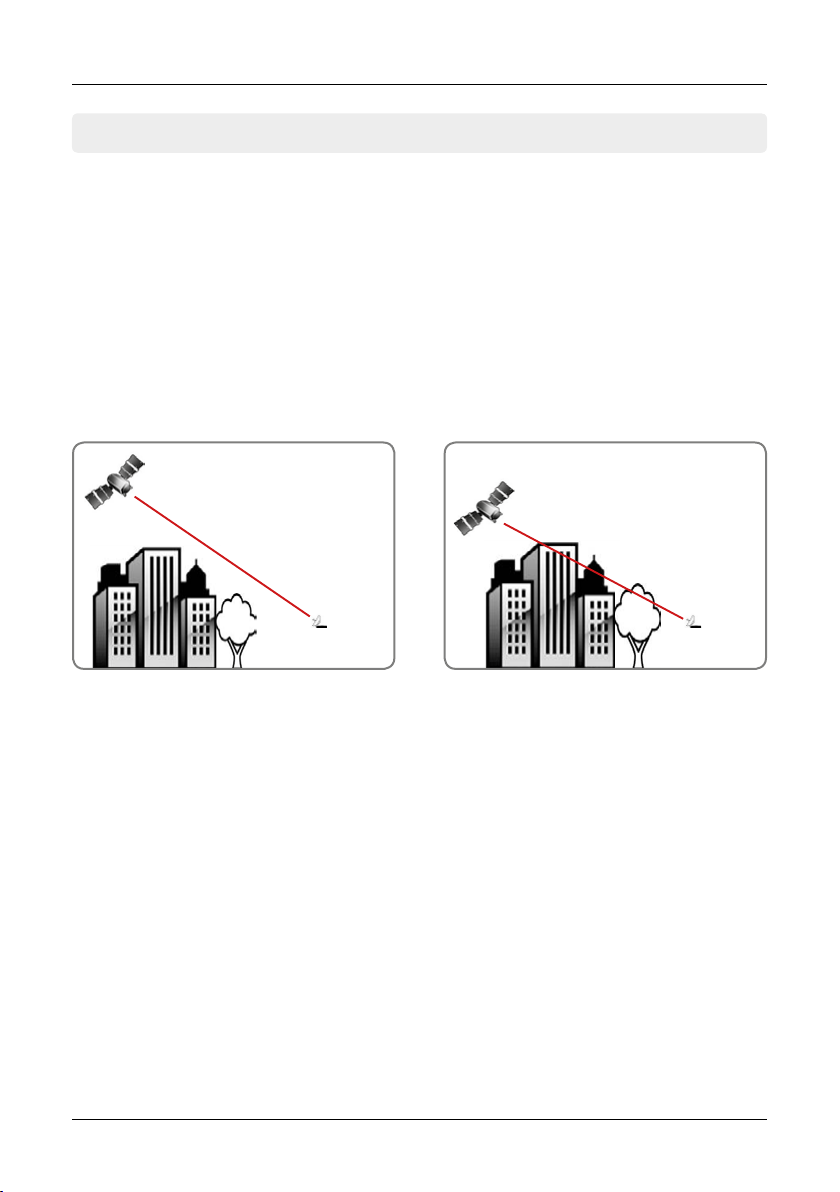

3.1 Wahl des Standortes
Um ein Satellitensignal zu empfangen, muss die Antenne stets im Freien installiert und
grob Richtung Süden ausgerichtet werden. Nutzen Sie zur groben Einstellung den inte-
grierten Kompass am Gerät (Richten Sie sich nach den Azimuthwerten in der Tabelle am
Ende des Handbuches). Vergewissern Sie sich, dass keine Hindernisse (Gebäude, Bäume,
etc.) in Richtung Süden vor der Antenne stehen. Wenn Sie die Antenne montieren, su-
chen Sie nach einem gut zugänglichen Standort. Überlegen Sie vorher, wo und wie Sie
das Kabel zwischen Antenne und Receiver verlegen können.
Hinweis: Um den Kompass genau lesen zu können, bleiben Sie fern von großen Metal-
lobjekten und Elektrokabeln. Nehmen Sie ggf. mehrere Messungen vor.
Gutes Empfangssignal Schlechtes Empfangssignal

07
3. Installation
DEUTSCH
3.2 Anschluss der Antenneneinheit
SETTOP ANT DATA DC12-24V
Außenbereich Classic und Premium Version
Professional Version
Einspeisekabel
Einspeisekabel
1. Antennenposition
Platzieren Sie die Antenne mit freier Sicht
zum Satelliten. Die Antenne kann auf jedem
stabilen Platz mit geradem Untergrund
platziert werden.
2. Grobe Ausrichtung der Antenne
Positionieren Sie das Antennengehäuse
mit Hilfe des integrierten Kompass so, dass
sich der Satellitenspiegel grob in Richtung
Süden aufstellen kann.
3. Polarisation (Skew Einstellung)
Die Satellitenrichtung und der Polarisations-
winkel des LNBs sind in jeder Region unter-
schiedlich und müssen manuell eingestellt
werden (Siehe Seite 12). In Deutschland
bleibt der Skew beim Astra 19,2° Ost auf 0°.
Receiver
Receiver
Fernseher
Fernseher
12/24 Volt
Spannungs-
wandler
12 Volt
Anschlusskabel
24 Volt
SETTOP
SETTOP
ANT
ANT
Achtung: Vor der Installation ist
es zwingend erforderlich sich
elektrostatisch zu entladen, da
sonst ein Defekt am Gerät ent-
stehen kann. Berühren Sie dazu
geerdete Metallteile.

08 DEUTSCH
Wählen Sie die für Ihre Ausführung zutreffende Spalte und folgen Sie den Anweisungen.
Hinweis:
Einige Satelliten steht eine Nord, bzw. Süd-Frequenz für die Suche zur Verfügung.
Diese wählen Sie je nach dem, wo Sie sich gerade befinden (Nord- oder Südeuropa).
Beispiel: Befinden Sie sich in Dänemark, wählen Sie Astra 1 Nord.
Befinden Sie sich in Italien, wählen Sie Astra 1 Süd.
Befinden Sie sich in Mitteleuropa, ist es gleich welchen Sie wählen.
3.3 Inbetriebnahme
3. Installation
CLASSIC PREMIUM PROFESSIONAL
Schalten Sie TV und Receiver ein.
Stellen Sie Ihren Receiver so ein, dass der gewählte Satellit (z.B. Astra 19,2° Ost) empfangen werden kann.
Schalten Sie die Stromeinspeisung ein. Schalten Sie das Steuergerät ein.
Warten Sie, bis die Antenne Ihren
Suchlauf und die Positionierung be-
endet hat.
Warten Sie 10 Sekunden um den automatischen Suchlauf mit der letzten
Einstellung zu starten. Um die Einstellung zu ändern, drücken Sie eine
beliebige Taste.
Haben Sie eine Taste gedrückt, erscheint der Satellitenname auf dem LCD.
Wenn nicht, sucht die Antenne nun den voreingestellten Satelliten und Sie
können die nächsten 6 Schritte übergehen.
Wählen Sie den gewünschten Satelliten mit den “hoch”- und“runter”-Tasten.
Anschließend drücken Sie die“Set”-Taste um die Einstellung zu übernehmen.
Ein paar Sekunden später erscheint das,“Elevationswinkel Menü”auf dem LCD.
Wählen Sie eine passende Elevation mit den “hoch”- und “runter”-Tasten.
Hinweis: Dies ist nicht zwingend erforderlich, jedoch beschleunigt es den
Suchvorgang.
Anschließend drücken Sie die“Set”-Taste um die Einstellung zu übernehmen.
Warten Sie, bis die Antenne Ihren Suchlauf und die Positionierung beendet hat.
Nach erfolgter Inbetriebnahme müssen Sie die Stromversorgung abschal-
ten, damit Sie alle TV-Programme problemlos empfangen können. Entfer-
nen Sie nicht das Einspeisekabel zwischen Antenne und Receiver.
Das Steuergerät schaltet sich selbst-
ständig in den Standby. Sie können
nun mit dem Netztschalter die kom-
plette Stromzufuhr ausschalten.
Jetzt startet der TV-Empfang automatisch und Sie empfangen ein TV-Signal. Sollten Sie kein Fernsehbild bekom-
men, prüfen Sie alle Verbindungen und Einstellungen (Receiver, Satmaster Portable und TV) und folgen den obi-
gen Schritten noch einmal.
Wenn Sie die Nutzung des Satmaster Portable beenden oder die Antenne zum Transport in die Parkposition brin-
gen möchten, schalten Sie die Antenne an der Stromeinspeisung, bzw. am Steuergerät wieder ein und warten bis
die Antenne in die Parkposition gefahren ist. Danach schalten Sie die Stromversorgung wieder aus und können
die Antenne einpacken.

09DEUTSCH
3.4 Anzeigen des LCD Displays
3. Installation
Das LCD Display zeigt den aktuellen Status des automatischen Suchsystems.
(nur bei Satmaster Portable Premium und Professional)
Beispiel eingefahrener Zustand
ASTRA1
19.2E
SIGNAL
DETECTED
NIT
DETECTED
SIGNAL
LOST
EL 30DEG
Kann kein Satellitensignal finden.
Prüfen Sie die Ausrichtung der Antenne und
die Einstellung des Polarisationswinkels.
Bestätigt, dass das Signal des Zielsatelliten richitg ist
Satellitensignal gefunden
Beispiel Elevationsauswahl
Beispiel Satellitenauswahl

10 DEUTSCH
Polarisationswinkel (Skew):
Stellen Sie den entsprechenden Polarisationswinkel ein. Nutzen Sie hierzu die Skala auf
der Rückseite der Antenne. Den entsprechenden Polarisationswinkel des jeweiligen
Satelliten finden Sie in der Tabelle auf Seite 12.
Elevation:
Passen Sie den Elevationswinkel entsprechend der Tabelle auf Seite 12 an.
Hinweis: Diese Funktion steht nur bei der Premium und Professional Version zur Verfügung.
Azimuth:
Alle EU-relevanten Satelliten liegen im Süden. Der Azimuthwinkel vergrößert bzw. ver-
kleinert sich von einem Satelliten zum nächsten.
- Grad
- 20° 0° + 20°
+ Grad
Elevation

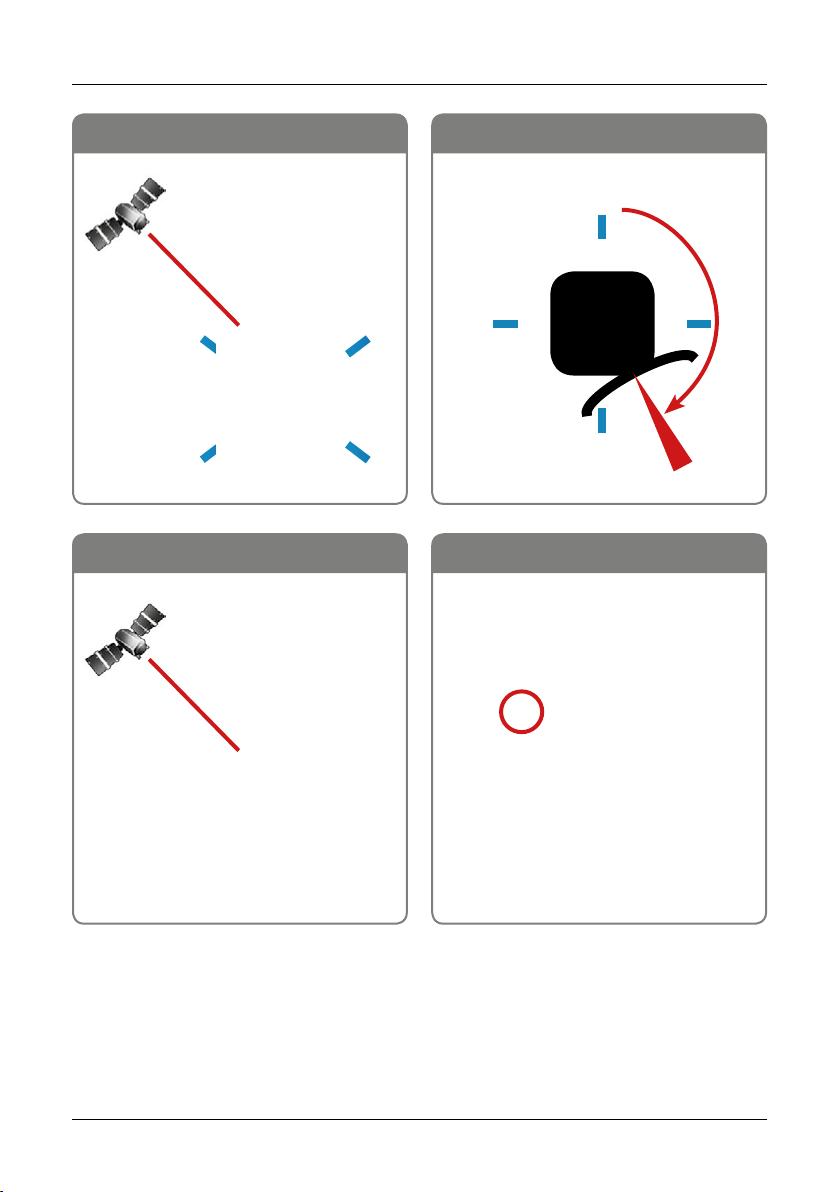

3.5 Beispiel für das Aunden des Satelliten
3. Installation

Elevation (Neigung) Skew
11DEUTSCH
3. Installation
31,6° von der
horizontalen
Ebene
Die Skala für Skew ist in 5er Schritte
unterteilt, was der Toleranz für die
Einstellung entspricht. Runden Sie
z.B. den Wert -7.2˚ auf -5° und stellen
Sie den Zeiger entsprechend ein.
Astra 19,2° Ost - Grad + Grad
Satellitenposition Azimuth (Drehung)
N
WS
E
Alle EU-relevanten
Satelliten liegen im Süden.
158° vom
geographischen
Nordpol
N
W
S
E
Satmaster
Portable

12 DEUTSCH
3. Installation

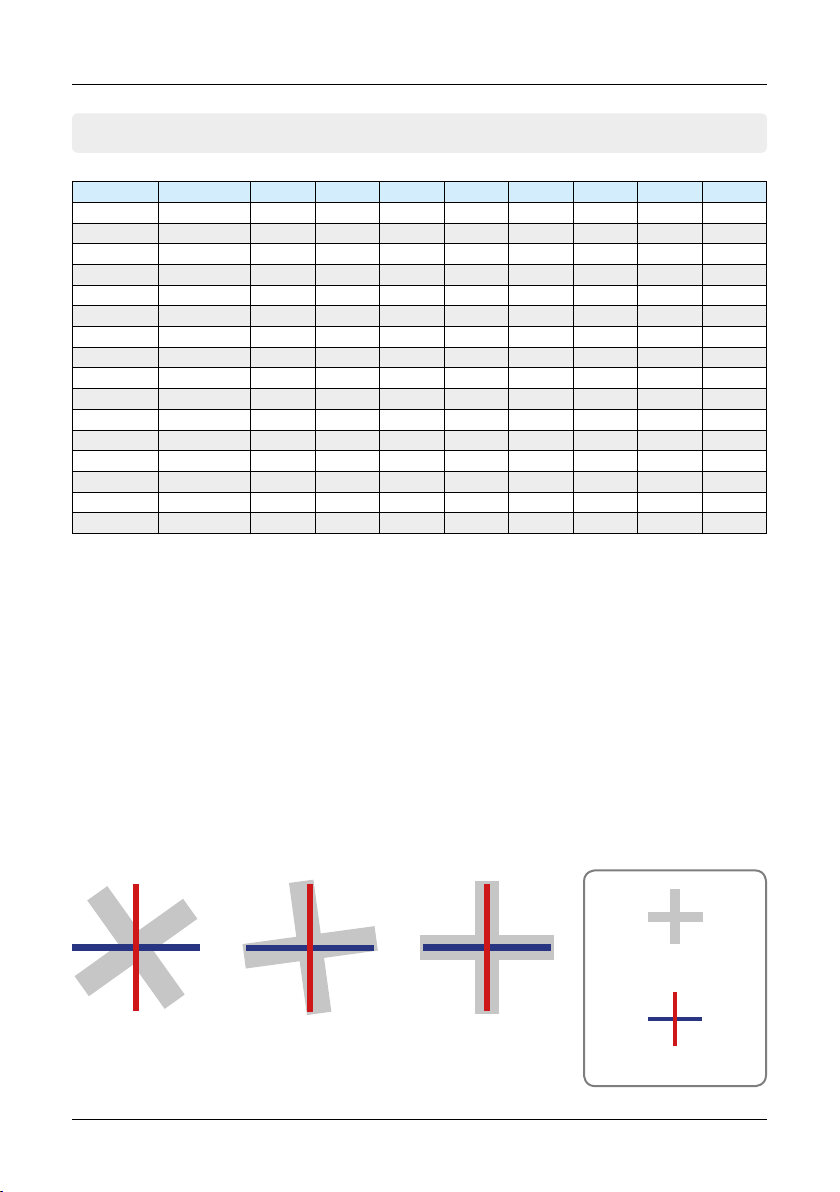

3.6 Einstellungswerte für europäische Hauptstädte
Signale in vertikaler (rot) und horizonta-
ler (blau) Linie haben einen Versatz von
genau 90º zueinander. Durch die unter-
schiedliche Position der Satelliten, ab-
hängig von Ihrem Standort, ist es mög-
lich, dass die Signale nicht genau vertikal
und horizontal auf das LNB treffen. Um
dieses anzupassen, müssen Sie das LNB
in die richtige Lage zu dem ausgesende-
ten Signal bringen. Diese Anpassung am LNB wird als„Skew Einstellung“ bezeichnet. Die
folgende Abbildung zeigt Ihnen die optimale Einstellung des LNBs. Je genauer die Über-
einstimmung, desto besser der Empfang.
schlechter
Empfang
guter
Empfang
bester
Empfang
LNB Position
Satellitensignal
Land Stadt Astra 2 Astra 3 Astra 1 Hotbird Astra 4 Thor Hispasat Eutelsat 5
Bulgarien Sofia +1.7 +6.8 +11.4 +11.0 +19.0 +24.0 +41.0 +27.2
Dänemark Kopenhagen -3.4 -0.4 +2.5 -0.3 +5.3 +9.1 +24.8 +11.6
Finnland Helsinki +5.2 +7.9 +10.3 +6.8 +11.2 +14.2 +25.2 +16.0
Frankreich Paris -13.9 -10.5 -7.2 -9.2 -2.2 +2.9 +25.0 +6.3
Deutschland Berlin -4.1 -0.7 +2.6 +0.3 +6.6 +10.8 +27.8 +13.5
England London -13.7 -10.7 -7.8 -10.3 -4.0 +0.6 +21.6 +3.9
Griechenland Athen +1.3 +7.3 +12.7 +13.4 +22.5 +28.1 +45.9 +31.6
Ungarn Budapest -1.3 +3.0 +6.9 +5.6 +12.8 +17.5 +34.7 +20.5
Italien Rom -9.8 -5.0 -0.4 -0.6 +8.5 +14.6 +37.0 +18.5
Polen Warschau +1.5 +5.1 +8.4 +6.1 +12.2 +16.2 +31.0 +18.8
Portugal Lissabon -30.2 -27.0 -23.7 -25.3 -16.8 -10.1 +23.9 -5.1
Spanien Madrid -24.8 -21.2 -17.6 -18.7 -9.9 -3.2 +27.5 +1.5
Belgien Brüssel -11.2 -7.9 -4.8 -7.0 -0.3 +4.4 +24.7 +9.3
Schweden Stockholm +1.1 +3.8 +6.4 +3.0 +7.8 +11.0 +23.8 +13.0
Schweiz Bern -11.3 -7.5 -3.8 -5.2 +2.4 +7.8 +29.5 +11.4
Österreich Wien -3.4 +0.7 +4.5 +3.0 +10.2 +15.0 +32.9 +18.0

13DEUTSCH
4. Fehlerbehebung
Es gibt diverse Probleme, die das Empfangssignal und die Funktion des Satmaster Por-
table beeinträchtigen können. Der Folgende Abschnitt beschreibt diese Probleme und
Möglichkeiten diese zu beheben.
1. Defekte Sicherung
Sollte nach dem Einschalten die LED Leuchte der Stromeinspeisung nicht leuchten
überprüfen Sie die Stromversorgung und die im Stecker, für den Zigarettenanzünder,
befindliche 5 Ampere Sicherung. Der Stecker lässt sich an der Spitze aufschrauben.
2. Zu niedrige Spannungversorgung
Ist das Verbindungskabel zu der Antenne länger als 15m, kann der Leitungswiderstand
des Kabels die Spannungsversorgung der Antenne soweit absenken, dass ein störungs-
freier Betrieb nicht mehr möglich ist.
3. Kabelverbindung
Auch eine nicht ordnungsgemäße Kabelverbindung kann der Grund dafür sein, dass
die Anlage nicht richtig funktioniert. Prüfen Sie alle Kabel und Steckverbindungen. Aus-
gebildetes Servicepersonal kann Ihnen behilflich sein. Kontaktieren Sie Ihren Megasat
Fachhändler.
4. Unzureichendes Satellitensignal
Vergewissern Sie sich, dass keine Hindernisse (Bäume, Gebäude, Dachüberstände, etc.)
die Sicht auf den Satelliten versperren. Dies kann das Satellitensignal abschwächen oder
blockieren. Auch durch Glas kann das Signal stark gedämpft werden.
5. Satellitenabdeckung
Der Satmaster Portable bringt hervorragende Empfangsleistung in der Ausleuchtzone
für 46cm Antennen. Trotzdem kann das Signal in den Randzonen schwächer bis unzu-
reichend sein. Erkundigen Sie sich ggf. im Internet nach der Ausleuchtzone des jeweili-
gen Satelliten.
6. Störungen durch Funk und Radar
Die Abstrahlung von Funk und Radaranlagen kann zu einer Überlast an den Eingangs-
schaltkreisen der Antenne führen. Stellen Sie sicher, dass der Satmaster Portable nicht in
unmittelbarer Nähe solcher Anlagen betrieben wird.
7. Frequenzdatenänderung der Satelliten
Wenn die Antenne nicht in der Lage ist den Satelliten zu finden, kann es sein, dass sich
die Frequenzdaten des Satelliten geändert haben. Diese Frequenzdaten können über
den Wartungsanschluss aktualisiert werden. Kontaktieren Sie Ihren Megasat Händler, ob
eine neue Firmware zur Verfügung steht.

Aktualisierung bei der Professional Version
Aktualisierung bei der Classic und Premium Version
14 DEUTSCH
5. Aktualisierung der Firmware
Schließen Sie ein serielles
Kabel an die Schnittstelle an
SETTOP ANT DATA DC12-24 V
Schließen Sie ein serielles
Kabel an die Schnittstelle an

15DEUTSCH
5. Aktualisierung der Firmware
Wenn die Antenne
schon eingeschaltet
ist, dann schalten Sie
sie aus und wieder
an, damit der Down-
load startet. In „Com
Port Select“ werden
nur die Nummern der
COM-Ports angezeigt,
die genutzt werden
können. Das Pro-
gramm unterstützt
Windows XP und
Windows 7. Kein Vista.
1. Schalten Sie das Steuergerät, bzw. den Powersplitter aus und verbinden Sie den
COM-Port des PCs mit der seriellen Schnittstelle. Das Kabel muss RS-232 und “USB zu
Seriell” unterstützen.
2. Starten Sie das DOWNLOAD Programm
3. Wählen Sie den Pfad Ihrer Aktualisierungsdatei über“Open”
4. Wählen Sie den COM-Port Ihres PCs den Sie nutzen wollen und aktivieren sie diesen.
5. Schalten Sie das Steuergerät, bzw. die Stromeinspeisung ein.
Der Download startet von selbst.
6. Nachdem der Download abgeschlossen ist, schalten Sie das Steuergerät, bzw. die
Stromeinspeisung aus und ziehen das Datenkabel ab.

16 DEUTSCH
Hinweis: In den Randgebieten der Ausleuchtzone
kann es zu Empfangsstörungen kommen.
6. Ausleuchtzone

17DEUTSCH
Antennen Typ ....................................Parabolantenne
LNB Typ..................................................Universal Single LNB
Anzahl der Teilnehmer .................1
Frequenzband ...................................Ku Band
Eingangsfrequenzbereich..........10.7 GHz - 12.75GHz
Polarisation..........................................V/H
Signalverstärkung............................33 dBi
Minimum EIRP...................................50dBW
Ausrichtungszeit..............................ca. 1-2min.
Neigungswinkel (Elevation)......10° - 60°
Suchwinkel (Azimut)......................180°
Motor ......................................................2-Achsen DC Motor
Temperaturbereich.........................-30°C bis 80 °C
Spannungsversorgung................12V DC 5 A / 24V DC 2,5A / 230 V (mit optionalen Netzteil)
Durchmesser Spiegel....................46cm
Abmessungen (L/B/H)..................46 cm / 46 cm / 41cm
Gewicht .................................................7kg
Classic: Premium / Professional:
Astra 1 (19,2° Ost) Astra 1 (19,2° Ost)
Astra 2 (28,2° Ost)
Astra 3 (23,5° Ost)
Astra 4 (4,8° Ost)
Hotbird (13° Ost)
Türksat (42° Ost)
Thor (0,8° West)
Hispasat (30° West)
Eutelsat 5 WestA (5° West)
Eutelsat 9A (9° Ost)
Vorprogrammierte Satelliten:
Hinweis:
Gewicht und Abmessungen sind nicht die absolut exakten Werte.
Technische Details können ohne vorherige Ankündigung jederzeit geändert werden.
7. Technische Daten

18 DEUTSCH
Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt:
Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG
EN 55013: 2001 + A1: 2003 + A2: 2006
EN 55020: 2007
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
Niederspannungsrichtlinie 2006/95/EG
EN 60065: 2002 + A1: 2006 + A11: 2008
Konformitätserklärung

19DEUTSCH
Notizen

Stand: 4.2 Mai 2015 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Megasat Werke GmbH |Industriestraße 4a |D-97618 Niederlauer |www.megasat.tv |[email protected]
