Megasat Profi-Line II D1 User manual

Bedienungsanleitung
Flachantenne Pro-Line II

Inhaltsverzeichnis
02
Sicherheitshinweise .................................................................03
1. Lieferumfang und Bezeichnungen ...............................04 - 05
2. Wahl des Standortes...........................................................06
3. Montagemöglichkeiten .....................................................08
3.1 Grundmontage der Antenne ........................................09
3.2 Montage an einem Balkon bzw. Mast.........................10
3.3 Montage an einer Wand.................................................11
3.4 Montage an einem Fenster ...........................................12
4. Koaxialkabel vorbereiten und verlegen ....................13
6. Skew Einstellung ..................................................................15
7. Fehlerbehebungen ..............................................................16
8. Technische Daten.................................................................17

03
Sicherheitshinweise
Bitte lesen Sie vor dem Gebrauch dieses Produkts die Bedienungsanleitung sorg-
fältig durch und befolgen sie die Installations-, Montage- und Ausrichtungsanwei-
sungen genau!
• Jegliches elektrische oder magnetische Feld, das sich in der Nähe der Flachan-
tenne bendet, kann zu schlechtem Empfang führen oder sogar dafür verant-
wortlich sein, dass das Gerät vollständig das Signal verliert.
• Beschädigen Sie nicht das Kunststogehäuse der Antenne. Das Gehäuse schützt
die Antenne vor Feuchtigkeit und Wettereinüssen.
• Achten Sie darauf, dass die Antenne nicht auf den Boden fällt oder sonstigen Stö-
ßen ausgesetzt wird, da sonst die Elektronik im Inneren beschädigt werden kann.
• Önen Sie nicht das Gehäuse der Antenne, da sonst der Garantieanspruch er-
lischt. Überlassen Sie Reparaturen nur ausgebildeten Fachpersonal.
• Hindernisse wie Gebäude, Bäume, etc. können das Signals des Satelliten beein-
trächtigen und führen zum Verlust des Signals.
• Der Antennendeckel sollte immer frei von Schmutz oder anderen Substanzen
sein, da dies den Empfang des Signals vom Satelliten blockiert.
• Das Kabel zwischen der Antenne und dem Satellitenempfänger darf nicht länger
als 30 m sein, da dies zur Qualitätsminderung des Signals führt.
• Der Gebrauch von nicht isolierten Buchsen führt zum Verlust des Signalpegels.
• Drehen Sie alle Befestigungsschrauben fest, wenn Sie die Anpassungen zur Aus-
richtung der Antenne vorgenommen haben.
• Dieses Produkt enthält einen Universal-LNB, es ist untersagt einen LNB hinzuzu-
fügen, ihn auszuwechseln oder zu verändern.
• Antennen können durch Wind und Wetter leicht beschädigt oder verstellt wer-
den, wenn sie mangelhaft installiert oder an ungeeigneter Stelle angebracht
sind. Die Schäden können schwer sein, sogar lebensbedrohlich.
• Der Eigentümer oder Installateur ist verantwortlich, alle Aspekte der Installation
(Gewicht, Wind und Eis) zu berücksichtigen und auch darauf zu achten, dass die
Installation stabil genug ist und es keine Leckagen und Undichtigkeiten gibt.
• Der Hersteller ist nicht verantwortlich für Schäden, die durch die Montage, den
Gebrauch oder anderes dieser Satellitenantenne entstehen könnten.

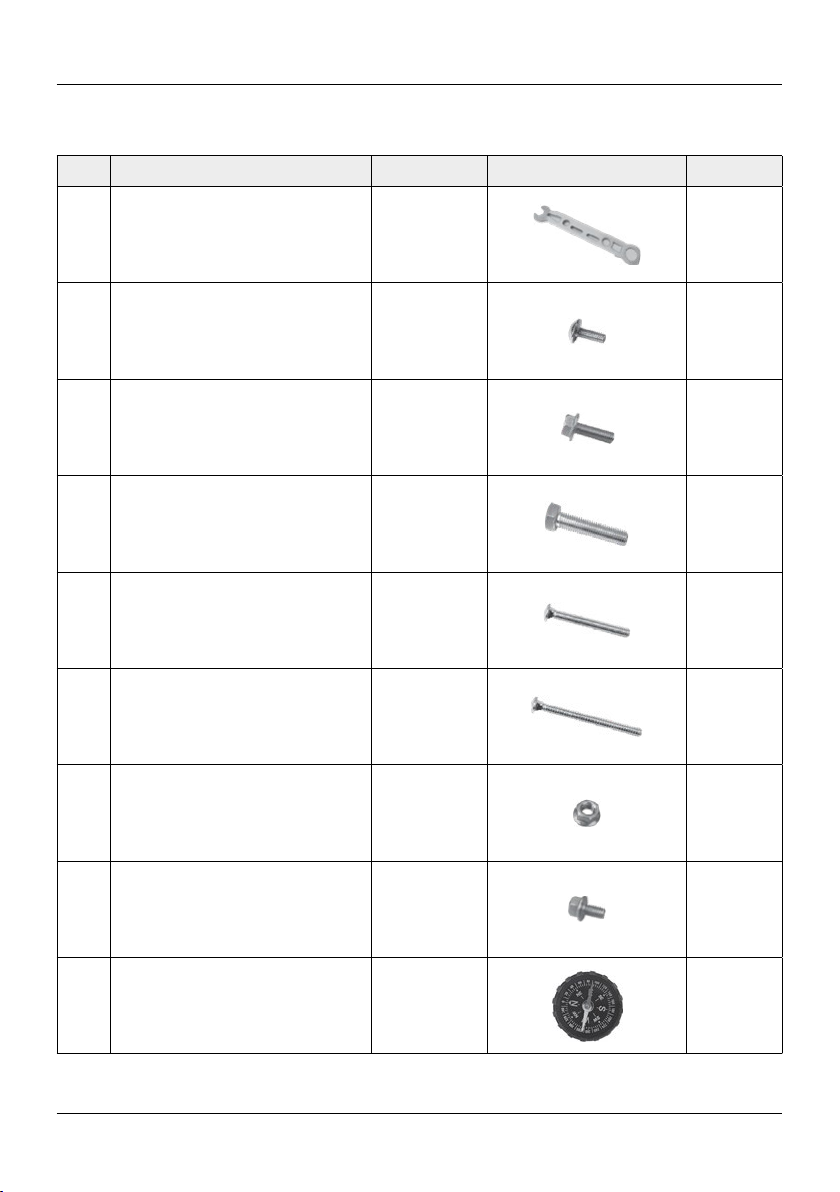

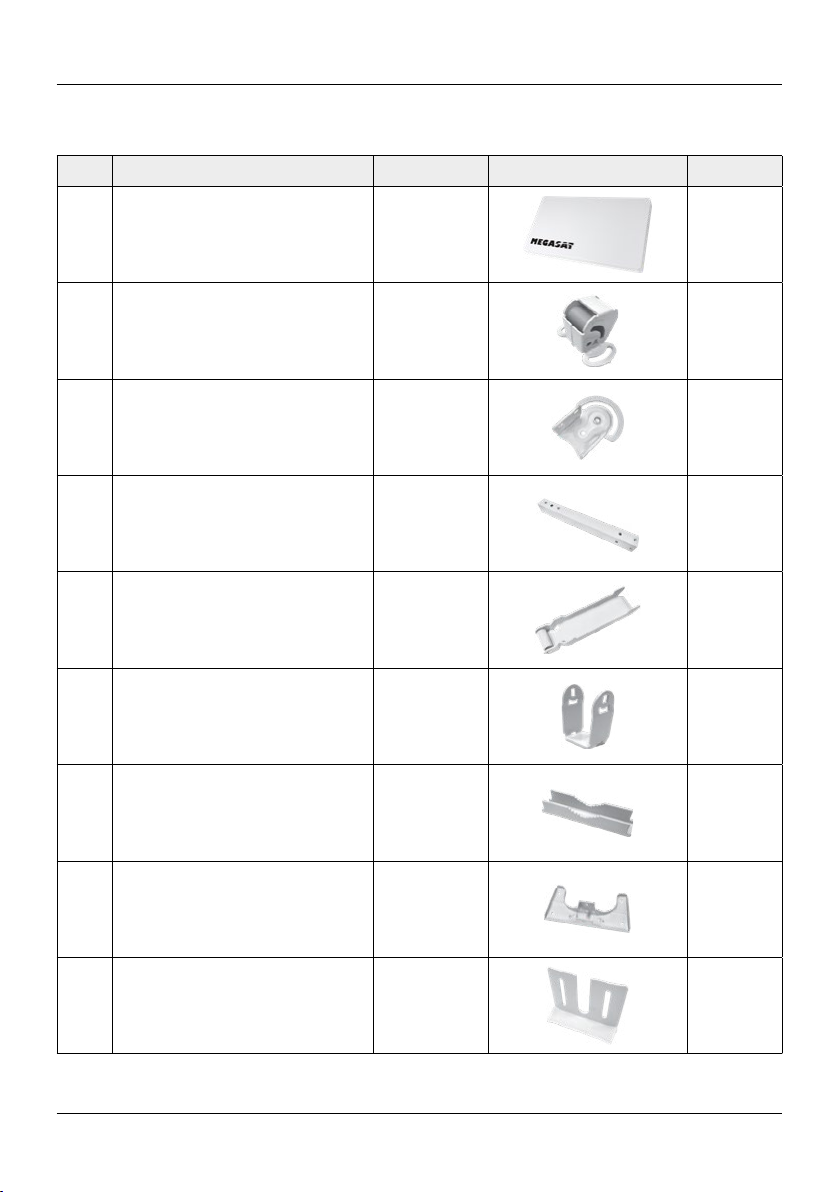

1. Lieferumfang und Bezeichnungen
Nr. Teilename Symbol Abbildung Menge
1 Antenne A1 1
2Winkelhalterung 1 B0
1
3Winkelhalterung 2 B1
1
4Befestigungsarm B2
1
5 Stütze B3-1
1
6 Montagehalterung B3-2
1
7Mastschelle B4
2
8 Montagehalterung B5
1
9 Montagehalterung B6
1
Bitte prüfen Sie vor der Installation, ob alle Teile vorhanden sind!
04

1. Lieferumfang und Bezeichnungen
Nr. Teilename Symbol Abbildung Menge
10 Schraubenschlüssel B7
1
11 M5 x 12
Befestigungsschraube M1
4
12 M6 x 20
Befestigungsschraube M2
1
13 M8 x 40
Befestigungsschraube M3
1
14 M6 x 45
Befestigungsschraube M4
5
15 M6 x 75
Befestigungsschraube M5
4
16 Schraubenmutter (M6) M6
8
17 M6 x 10
Befestigungsschraube M7
2
18 Kompass B4
1
05

2. Wahl des Standortes
Um ein Signal vom Satelliten zu empfangen, muss die Antenne im Freien installiert
werden. Eine Installation in der Wohnung, bzw. durch die Fensterscheibe ist nicht
möglich!
Vergewissern Sie sich, dass am gewählten Standort die Antenne in Richtung Sü-
den zeigt. Nutzen Sie hierzu einen Kompass zur groben Orientierung.
Sehen Sie an diesem Beispiel, wenn Sie den Satelliten Astra 1 (19,2° Ost) in Deutsch-
land empfangen möchten:
Wichtiger Hinweis:
Bevor Sie die Antenne montieren, vergewissern Sie sich, dass das entsprechende
Koaxialkabel auch zum Receiver verlegt werden kann. Die Antenne sollte sich nicht
zu weit vom Receiver benden. Die Länge des Koaxialkabels sollte max. 30 Meter
betragen. Längere Kabel könnten die Signalqualität verschlechtern.
Azimut (horizontaler Winkel) Elevation (vertikaler Winkel)
WestenOsten
Süden
0° Ost
Astra
19,2° Ost
Astra
19,2° Ost
ca. 27-33 Grad
06

2. Wahl des Standortes
Achtung:
Häuser, Bäume und andere hohe Objekte können den Empfang mindern oder
das Signal vom Satelliten komplett blockieren. Denken Sie auch daran, dass Bäu-
me wachsen und in einiger Zeit den Empfang beeinträchtigen können.
Auch Wettereinüsse können zur Signalminderung führen! Starker Regen, Wind
oder Schnee kann dazu führen, dass das Signal geschwächt wird. Dies ist aber in
der Regel von kurzer Dauer.
Regen:
Bei starkem Regen
kann das Satellitensi-
gnal vörübergehend
aussetzen. Eine optimal
ausgerichtete Antenne
sowie der am kürzesten
mögliche Kabelverlauf
minimieren die Ge-
fahr einer solchen „Re-
gen-Verblassung“.
Wind:
Vergewissern Sie sich,
dass die Antenne sicher
und fest montiert ist,
damit sie bei starkem
Wind nicht ihre Ausrich-
tung verliert oder sich
die Schrauben durch
das ständige hin und
her bewegen lösen.
Schnee:
Eine starke Schneean-
häufung auf der Anten-
ne können zu einem
schwächeren Satelli-
tensignal führen. Der
Schnee sollte so schnell
wie möglich von der An-
tenne beseitigt werden.
Guter Empfang: Schlechter Empfang:
07

3. Montagemöglichkeiten
Es gibt verschiedene Möglichkeiten, wie Sie die Antenne befestigen können:
1. Montage an einem Balkon bzw. Mast
2. Montage an einer Wand
3. Montage an einem Fenster
08

3. Verschiedene Montagemöglichkeiten
Auf der Rückseite der Antenne (A1) set-
zen Sie die Halterung (B0) ein. Befesti-
gen Sie diese mit zwei M6 x 10 Befesti-
gungsschrauben (M7).
Setzen Sie die Halterung (B1) auf den
Befestigungsarm (B2). Befestigen Sie
diese mit einer M6 x 20 Befestigungs-
schraube (M2) und einer M8 x 40 Be-
festigungsschraube (M3). Ziehen Sie die
Schrauben nicht zu sehr an, um den An-
tennenausrichtungswinkel noch anpas-
sen zu können.
3.1 Grundmontage der Antenne
09
12
A1
M
6
M
4
B2
Setzten Sie die Halterung mit der Anten-
ne zusammen. Befestigen Sie diese mit
zwei M6 x 45 Befestigungsschrauben
(M4) und xieren Sie diese mit jeweils
einer Schraubenmutter (M5).
3
A1
M
7
B1
M
2
M
3
B2
Die Grundmontage der Antenne ist
nun fertiggestellt.
4
3
7
6
4
2

3. Montagemöglichkeiten

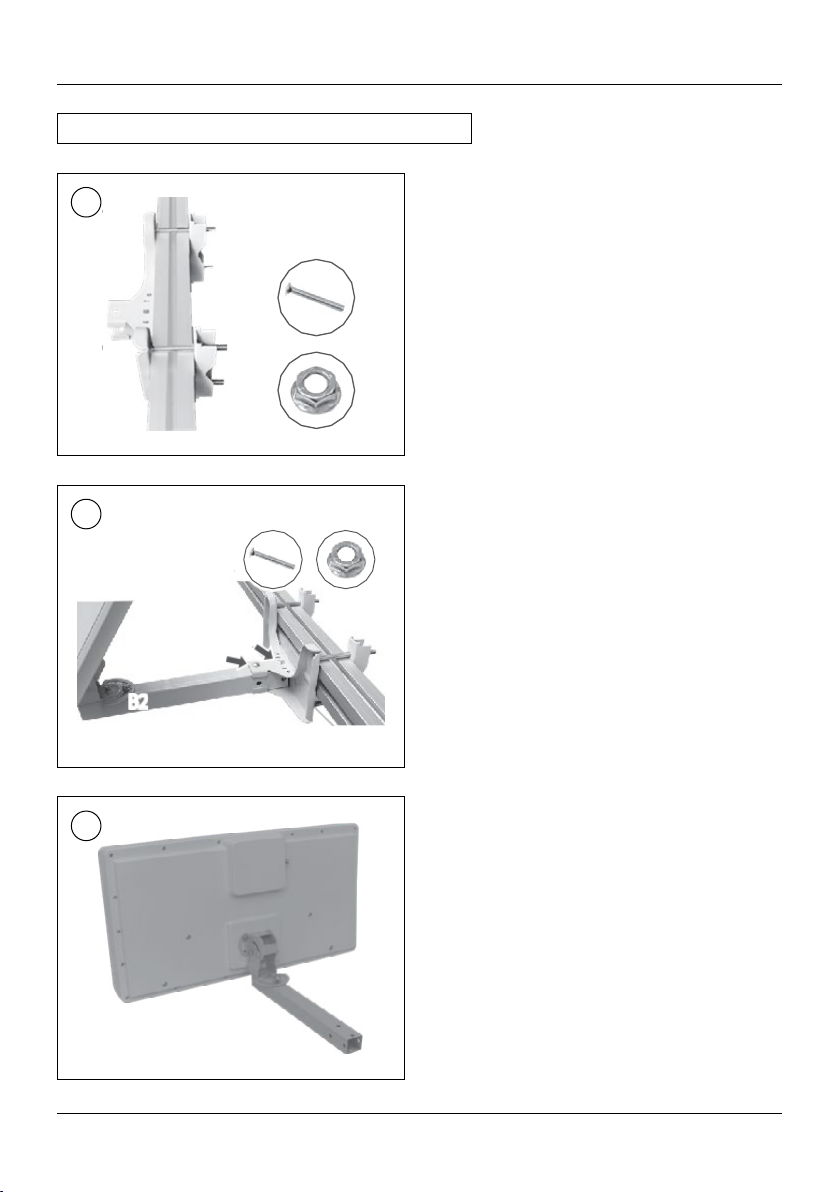

3.2 Montage an einem Balkon bzw. Mast
10
Bringen Sie zwischen Balkongitterstre-
ben die Mastschellen (B4) und die Hal-
terung (B5) an. Befestigen Sie diese mit
mit M6 x 75 Befestigungsschrauben
(M5) und xieren Sie diese mit jeweils
einer Schraubenmutter (M5).
Setzen Sie die vormontierte Antenne-
neinheit in die Halterung. Befestigen
Sie diese mit zwei M6 x 45 Befesti-
gungsschrauben (M4) und den dazuge-
hörigen Schraubenmuttern (M6). Nut-
zen Sie hierzu den Schraubenschlüssel
(B7).
Nachdem die entgültige Position zum
Satelliten gefunden wurde, können Sie
alle Schrauben fest andrehen.
1
2
3
B4
B4
M4
M6
B2

B2
B3-2
M
6
M
4
B3-1
3. Verschiedene Montagemöglichkeiten
3.3 Montage an einer Wand
11
Nachdem die entgültige Position zum
Satelliten gefunden wurde, können Sie
alle Schrauben fest andrehen.
Montieren Sie die Montageplatte (B5)
an eine geeignete Wand. Nutzen Sie
hierzu geeignete Schrauben bzw. Dübel,
passend zum Wandaufbau. Setzen Sie
die vormontierte Antenneneinheit in
die Halterung. Befestigen Sie diese mit
zwei M6 x 45 Befestigungsschrauben
(M4) und den dazugehörigen Schrau-
benmuttern (M6).
Montieren Sie die Montagehalterung
(B3-2) an den Befestigungsarm (B2).
Bringen Sie nun die Stütze (B3-1) an.
Befestigen Sie diese mit der M6 x 45
Befestigungsschraube (M4) und einer
Schraubenmuttern (M6).
1
2
3
B2
B5
64

M
6
B3-2
M
4
B3-1
3. Montagemöglichkeiten

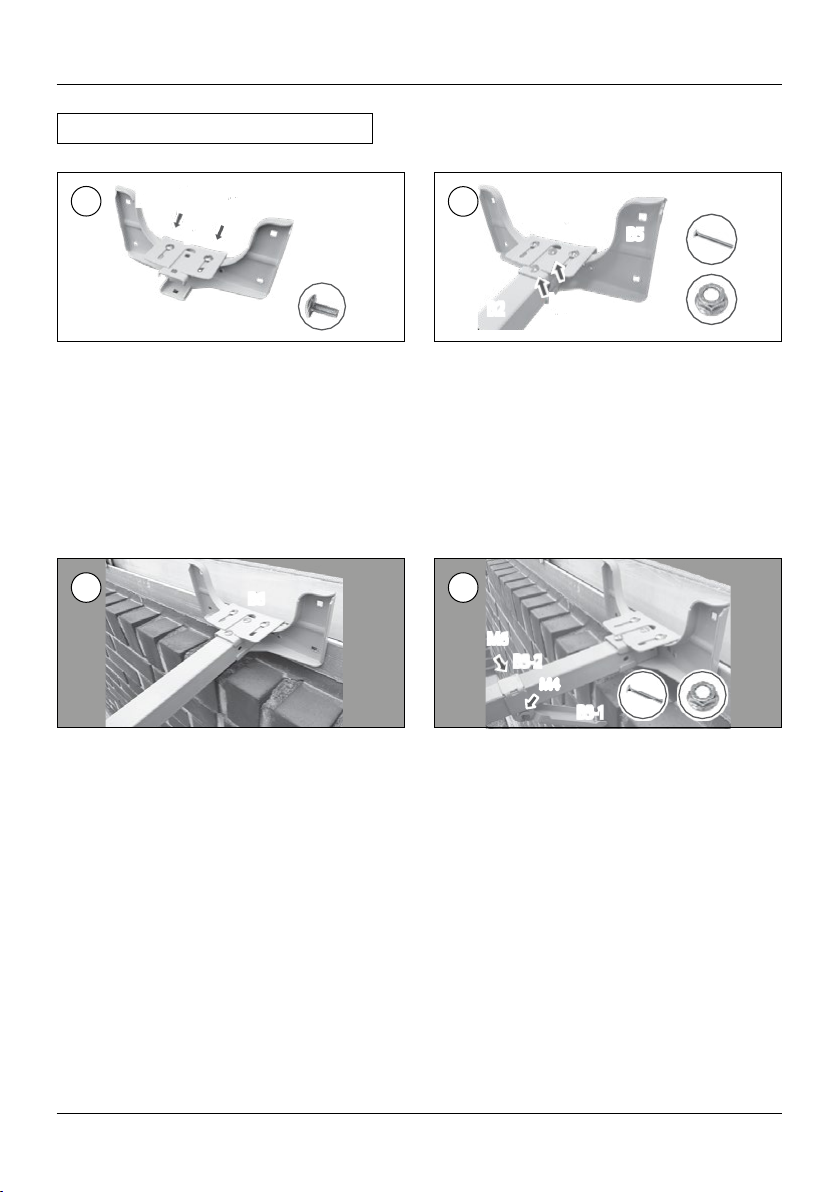

3.4 Montage an einem Fenster
12
Montieren die die Halterung (B6) mit
der Halterung (B5). Nutzen Sie hierzu
zwei M5 x 12 Befestigungsschrauben
(M1). Überdrehen Sie diese nicht beim
zusammenschrauben!
Setzen Sie die vormontierte Antenne-
neinheit in die Halterung. Befestigen
Sie diese mit zwei M6 x 45 Befesti-
gungsschrauben (M4) und den dazuge-
hörigen Schraubenmuttern (M6). Nut-
zen Sie hierzu den Schraubenschlüssel
(B7).
12
Die Halterung (B6) kann in der Tiefe
zum Fenster angepasst werden. Hän-
gen Sie die komplette Halterung in den
Fensterrahmen und passen Sie die Hal-
terung (B6) entsprechend der Tiefe des
Rahmens an. Ziehen Sie nun die Befesti-
gungsschrauben (M1) fest an.
Montieren Sie die Montagehalterung
(B3-2) an den Befestigungsarm (B2).
Bringen Sie nun die Stütze (B3-1) an.
Befestigen Sie diese mit der M6 x 45
Befestigungsschraube (M4) und einer
Schraubenmuttern (M6).
4
B5
M
1
M
1
B6
1
5
1
B6
B5
B2
M4
M6
B6
3
M4

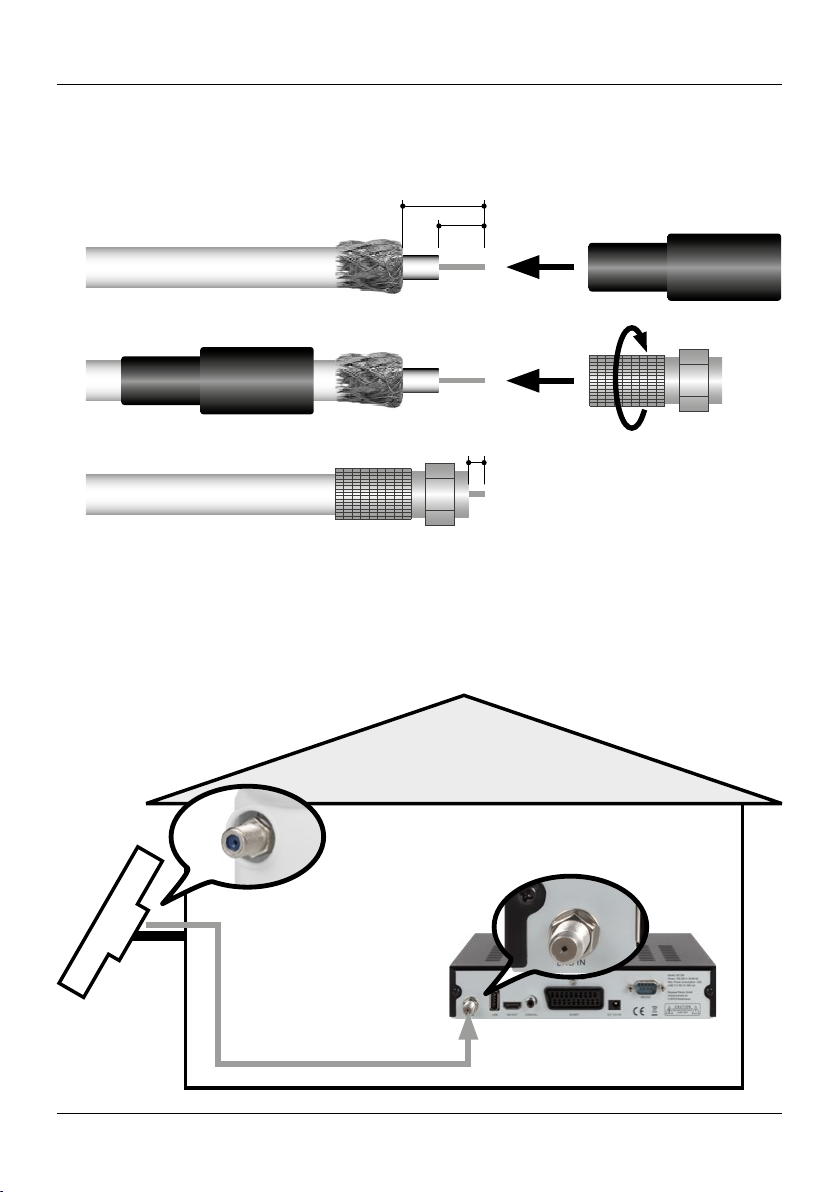

4. Koaxialkabel vorbereiten und verlegen
13
Verlegen Sie das Koaxialkabel von der Antenne zum Satelliten-Receiver. Achten
Sie darauf, dass Sie beim Verlegen das Kabel nicht beschädigen oder keine Kni-
cke entstehen. Überschreiten Sie nicht die Länge von 30 Metern, da es sonst zu
Signalverlust kommen kann. Möchten Sie das Kabel durch ein Fenster verlegen,
nutzen Sie hierzu bitte eine geeignete Fensterdurchführung.
Anschluss am TV oder
Receiver (LNB In)
Anschluss
am LNB
Achten Sie bei der Montage der F-Stecker, dass diese fachgerecht angebracht wer-
den. Sind die F-Stecker nicht richtig montiert, kann es zu Signalverlust oder zu ei-
nem Kurzschluss kommen. Der Wetterschutz ist nur für den Außenbereich an der
Antenne nötig. Wetterschutz
F-Stecker
15 mm
8 mm
3 mm

5. Ausrichten der Antenne
14
Richten Sie die Antenne nach Richtung Süden aus, wie in Punkt 2 „Wahl des Stand-
ortes“ beschrieben. Zur fachgerechtes Ausrichtung können Sie einen Satnder,
bzw. ein Messgerät nutzen. Alternativ schalten Sie Ihren Sat-Receiver ein und
wechseln in das Menü mit der Anzeige von Signalqualität und -pegel.
Hinweis:
Nachdem Sie die Antenne ausgerichtet haben, ziehen Sie alle Befestigungsschrau-
ben fest an.
Satnder
Zur Ausrichtung über einen Sat-Finder,
müssen Sie den Sat-Finder zwischen
Antenne und dem Receiver anschlie-
ßen. Achten Sie hierbei auf die Anlei-
tung des Sat-Finders für den korrekten
Anschluss und der Bedienung.
Messgerät
Über ein Satelliten-Messgerät kann
man den Signalpegel noch genauer
einstellen und ggf. eine Fehleranalyse
durchführen. Zur Ausrichtung der An-
tenne wird hier kein Receiver benötigt.
Die Spannungsversorgung erfolgt allei-
ne über das Messgerät.
TV-Menü
Falls sie keinen Sat-Finder oder ein
Messgerät zur Hand haben, können Sie
den Signalpegel sowie die -qualität vom
Bildschirmmenü ablesen. Drehen und
neigen Sie die Antenne solange, bis die
besten Signalwerte erreicht sind.
Pegel
Qualität
Sat-Finder
zum Receiver zur Antenne
Messgerät

15
6. Skew Einstellung
Signale in vertikaler (rot) und horizontaler (blau)
Linie haben einen Versatz von genau 90º zueinan-
der. Durch die unterschiedliche Position der Satel-
liten, abhängig von Ihrem Standort ist es möglich,
dass die Signale nicht genau vertikal und horizon-
tal auf das LNB treen. Um dieses anzupassen,
müssen Sie den LNB in die richtige Lage zu dem
ausgesendeten Signal bringen. Diese Anpassung
am LNB wird als „Skew Einstellung“ bezeichnet.
Die folgende Abbildung zeigt Ihnen die optimale
Einstellung des LNBs. Je genauer die Übereinstim-
mung, desto besser der Empfang.
Lösen Sie leicht die Schrauben auf der Rück-
seite der Antenne. Stellen Sie den benötigten
Skew-Winkel ein und ziehen Sie die Schrauben
anschließend wieder fest.
schlechter
Empfang
guter
Empfang
bester
Empfang
LNB Position
Satellitensignal
Land Stadt Astra 2 Astra 3 Astra 1 Hotbird Astra 4 Thor Hispasat Eutelsat 5
Bulgarien Soa +1.7 +6.8 +11.4 +11.0 +19.0 +24.0 +41.0 +27.2
Dänemark Kopenhagen -3.4 -0.4 +2.5 -0.3 +5.3 +9.1 +24.8 +11.6
Finnland Helsinki +5.2 +7.9 +10.3 +6.8 +11.2 +14.2 +25.2 +16.0
Frankreich Paris -13.9 -10.5 -7.2 -9.2 -2.2 +2.9 +25.0 +6.3
Deutschland Berlin -4.1 -0.7 +2.6 +0.3 +6.6 +10.8 +27.8 +13.5
England London -13.7 -10.7 -7.8 -10.3 -4.0 +0.6 +21.6 +3.9
Griechenland Athen +1.3 +7.3 +12.7 +13.4 +22.5 +28.1 +45.9 +31.6
Ungarn Budapest -1.3 +3.0 +6.9 +5.6 +12.8 +17.5 +34.7 +20.5
Italien Rom -9.8 -5.0 -0.4 -0.6 +8.5 +14.6 +37.0 +18.5
Polen Warschau +1.5 +5.1 +8.4 +6.1 +12.2 +16.2 +31.0 +18.8
Portugal Lissabon -30.2 -27.0 -23.7 -25.3 -16.8 -10.1 +23.9 -5.1
Spanien Madrid -24.8 -21.2 -17.6 -18.7 -9.9 -3.2 +27.5 +1.5
Belgien Brüssel -11.2 -7.9 -4.8 -7.0 -0.3 +4.4 +24.7 +9.3
Schweden Stockholm +1.1 +3.8 +6.4 +3.0 +7.8 +11.0 +23.8 +13.0
Schweiz Bern -11.3 -7.5 -3.8 -5.2 +2.4 +7.8 +29.5 +11.4
Österreich Wien -3.4 +0.7 +4.5 +3.0 +10.2 +15.0 +32.9 +18.0

16
7. Fehlerbehebungen
Wenn Sie ein schlechtes oder kein Signal empfangen, kann es folgende Gründe haben:
• Vergewissern Sie sich, dass sämtliche Kabelverbindungen intakt sind und jede
Verbindung ordnungsgemäß festgeschraubt ist.
• Überprüfen Sie das Innere jedes F-Steckers auf Schmutz oder einen möglichen
Stecker-Gehäuseschluss.
• Überprüfen Sie erneut die Einrichtung der Antenne (horizontaler und vertikaler
Winkel). Evtl. zeigt die Antenne Sie sich auf einen anderen Satelliten.
• Vergewissern Sie sich, dass es keine Hindernisse wie Bäume, Gebäude, Fenster,
Ecken oder Überhänge des Daches das Signal beeinussen können.
• Ein RG 6-Kabel mit festem Kupferkern-Leiter wird dringend empfohlen, weil es
einen wesentlich geringeren Gleichstrom-Spannungsabfall aufweist verglichen
mit einem RG 6-Kabel mit einem kupferbeschichteten Stahlkern-Leiter.
• Vergewissern Sie sich, dass der Fernseher auf den richtigen Eingang eingestellt
ist (z. B. HDMI 1), je nachdem in welchem Eingang der Receiver eingesteckt ist.
• Vergewissern Sie sich, dass der Receiver eingeschaltet und eine entsprechende
Senderliste für den gewählten Satelliten geladen ist.

8. Technische Daten
17
Konformitätsinformation
Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in
Übereinstimmung mit den grundlegenden Anforderungen und den übrigen ein-
schlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD)
und 2014/53/EU (RED) bendet:
Flachantenne D1 Pro-Line II (Art-Nr. 200213)
Flachantenne D2 Pro-Line II (Art-Nr. 200214)
Flachantenne D4 Pro-Line II (Art-Nr. 200215)
Die Konformitätserklärung zu diesen Produkt liegt der Firma vor:
Megasat Werke GmbH, Brückenstraße 2, D-97618 Niederlauer
Die Konformitätserklärung können Sie auf unserer Homepage downloaden:
www.megasat.tv/support/downloads
MERKMALE
• Eingangsfrequenz: 10.7 – 12.75 GHz
• Polarisation: Linear (vertikal / horizontal)
• Antennenverstärkung: 33.7 dBi @ 12.75 GHz
• LNB-DVB-S/S2 Ausgänge: 1, 2 oder 4
• LNB-Ausgangsfrequenz: 950 – 1.950 MHz / 1.100 – 2.150 MHz
• L.O. Frequenz: 9.75 GHz / 10.6 GHz
• LNB-Verstärkung: 60 dB
• Gain Flatness: ±0,5 dB / 26 MHz
• Spannungsversorgung: 12 – 14 V DC (V) / 16 – 19 V DC (H)
• Stromaufnahme: max. 130 mA
• Betriebstemperatur: -20° C bis +60° C
• Lagertemperatur: -40° C bis +80° C
SONSTIGES
• Abmessungen: 530 x 295 x 90 mm
• Gewicht: 5.1 kg

Version 1.1 (Juli 2021) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Megasat Werke GmbH | Brückenstraße 2 |D-97618 Niederlauer
www.megasat.tv |[email protected]

user manual

Content
02
Safety instructions....................................................................03
1. Scope of delivery and designations .............................04 - 05
2. Selecting a location .............................................................06
3. Mounting options.................................................................08
3.1 Basic mounting of the antenna....................................09
3.2 Mounting on a mast........................................................10
3.3 Mounting on a wall ..........................................................11
3.4 Mounting on a window...................................................12
4. Prepare and lay coaxial cable.........................................13
5. Align the antenna ................................................................14
6. Skew setting ...........................................................................15
7. Troubleshooting ...................................................................16
8. Specications.........................................................................17
