Midland MA46 User manual

Prodotto o importato da:
CTE INTERNATIONAL S.R.L.
Via. R.Sevardi 7
42010 Mancasale Reggio Emilia Italia
Prima dell'uso leggere attentamente le istruzioni.
Produced or imported by:
CTE INTERNATIONAL S.R.L.
Via. R.Sevardi 7
42010 Mancasale Reggio Emilia Italy
Read the instructions carefully before installation and use.
®
Kit microfono/altoparlante per caschi integrali
Speaker microphone integral helmet kit
Kit micro haut parleur pour casque integral
Helmsprechgarnitur für Integralhelme
Kit de micro-auriculares para cascos integrales
E
I
UK
F
D

La confezione comprende:
• 1 microfono con velcro
• 2 auricolari con velcro
• 1 tasto PTT
• Adesivi per fissaggio
Istruzioni

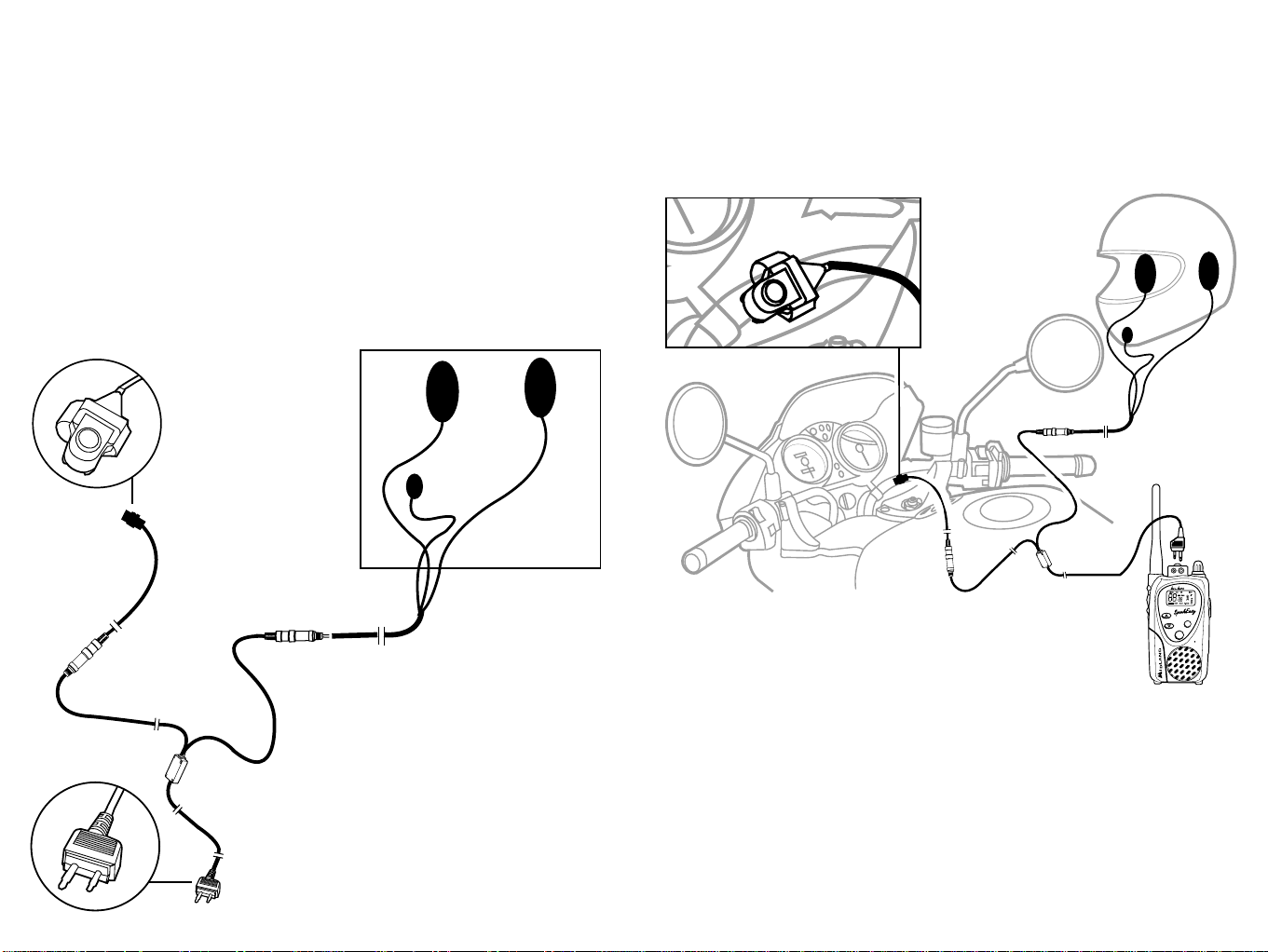

1. La sezione A, composta da due altoparlanti ed un microfono andrà inserita all’interno
del casco; i due altoparlanti ed il microfono andranno posizionati ed applicati in
corrispondenza delle orecchie e della bocca. Gli adesivi permettono un miglior
posizionamento dei fili all’interno del casco.
2. La sezione B, dovrà essere applicata al manubrio del motoveicolo e permette di
attivare, premendo sul tasto PTT, la trasmissione della radio.
Per l’applicazione al manubrio servirsi dell’apposito velcro, avendo cura di applicarlo
in una posizione che permetta una facile e comoda pressione del tasto PTT ed allo
stesso tempo una guida sicura.
3. La sezione C, è costituita da un cavo che permette la connessione della radio al tasto
PTT ed alle cuffie/microfono.
Per la connessione delle tre sezioni ed il collegamento alla radio fare riferimento al
disegno sopra.
MA46 - KIT MOTOCICLARE
MA46 è un kit, utilizzabile con ricetrasmettitori, particolarmente indicato per uso
motociclistico composto da un microfono, 2 auricolari, altoparlanti ed un tasto PTT.
L’MA46, collegato al ricetrasmettitore, permette di comunicare in assoluta sicurezza e
comodità con altri utenti e non intralcia le normali operazioni di guida.
Questo sistema è stato progettato per essere facilmente installato e le tre sezioni che
lo compongono possono essere facilmente collegate tra di loro grazie a comodi spinotti
“Plug In”.
Uno di questi spinotti permette anche di poter togliere il casco lasciando il microfono
e gli auricolari (precedentemente posizionati all’interno del casco stesso) nella posizione
originale e consente di ricollegare l’impianto audio con una facile e rapida operazione.
L’MA46 è dotato di un tasto PTT che può essere applicato al manubrio tramite il velcro
in dotazione e permette di attivare la trasmissione della radio con una semplice pressione.
Per un funzionamento ottimale del kit motociclare, si suggerisce di isolare il microfono
il più possibile (con una sciarpa, ecc.), evitando in questo modo il ricircolo dell’aria sul
microfono.
NOTA:
Si consiglia l’installazione “sotto manica” per evitare un eccessivo ingombro dei
fili.
1. Microfono
2. Altoparlanti
3. Spinotto A
4. Tasto PTT
5. Spinotto B
6. Spinotto da connettere alla radio
7. Spinotto da collegare al tasto PTT
(spinotto B)
8. Spinottodacollegare al/i microfono-
altoparlante/i (spinotto A)
1
2
3
4
5
6
78
®
UP
516
DOWN
A
B
C

Contents inside the packing:
•1 microphone with velcro
•2 earphones with velcro
•1 PTT button
•Fixing adhesives
Instructions
1. Mount the section A inside the helmet: the two loudspeakers and the microphone
must be applied according to the position of your mouth and ears. Use the adhesives
to better fix of the cables inside.
2. Apply the section B to the handlebar of your motor vehicle: the PTT button, when
pressed, activates the transmission of the transceiver.
Use the supplied velcro for the PTT and to fix it in the best way to press it easily and
to allow a safe driving at the same time.
3. The section C is composed of a cable which allows the connection of the radio to
the PTT button and to the earphones/microphone.
Refer to the picture hereupon for the connection of all the three sections to the transceiver.
MA46
SPEAKER-MICROPHONE HELMET KIT
MA46 is a speaker-microphone helmet kit, suitable for transceivers, composed of one
microphone, 2 earphones, speaker and a PTT button. When connected to a transceiver,
MA46 allows you to communicate easily with other users without interfering with your
driving, ensuring absolute safety. The kit has been projected to be easily installed and
the three parts can be simply joined each other thanks to their proper plugs. By
disconnecting one of these plugs, you can even take off your helmet, leaving the
microphone and the earphones inside (they must be previously positioned inside the
helmet). When necessary, you can then re-connect all the kit by a simple and quick
operation. MA46 comes standard with a PTT button, which can be applied to the
handlebar of your motor vehicle with the supplied velcro: when pressed, PTT allows
you to activate the transceiver transmission.
For maximum working of the kit, the microphone should be mounted away from wind
noise: in this way, you avoid the air recycling on the microphone.
NOTE:
To avoid the cables getting in the way, it is strongly suggested to pass them
underneath your jacket / external clothes.
1. Microphone
2. Speakers
3. Plug A
4. PTT button
5. Plug B
6. Plug to connect to the radio
7. Plug to connect to PTT button
(plug B)
8. Plug to connect to the speaker-
microphone/s (plug A)
1
2
3
4
5
6
78
®
UP
516
DOWN
A
B
C

La confection comprend:
•1 microphone avec velcro
•2 écouteurs avec velcro
•1 touche PTT
•Adhésif pou la fixation
Instructions
1. La section A, composée par les deux haut-parleurs et par un microphone devrait
être insérée àl’intérieur du casque; les deux haut-parleurs et le microphone devront
être placés et appliqués en fonction de la position des oreilles et de la bouche. Les
adhésifs permettent un meilleur positionnement des fils àl’intérieur du casque.
2. La section B, devrait être appliquée au guidon de la moto et elle permet d’activer
la transmission de la radio par la pression de la touche PTT.
Pour l’application au guidon utilisez le velcro, en prenant soin de l’appliquer dans
une position qui permette la pression de la touche PTT de manière facile et simple
tout en permettant une conduite sûre.
3. La section C, est composée par un câble qui permet la connexion de la radio àla
touche PTT et aux écouteurs/microphone.
Pour la connexion des trois sections et la communication àla radio faire référence au
dessin en cette page.
MA46 - KIT MICRO HAUT-PARLEUR
MA46 est un kit, utilisable avec des émetteurs-récepteurs, recommandépour l’utilisation
en moto composépar un microphone, 2 écouteurs, haut-parleurs et une touche PTT.
Le MA46, connectéàl’émetteur-récepteur, permet de communiquer en toute sécurité
et facilement avec les autres usagers sans gêner les opérations normales de conduite.
Ce système a étéconçu pour être installéfacilement et les trois sections qui le composent
peuvent être facilement connectées grâce àdes goujons confortables “Plug In”.
Un de ces goujons permet aussi de pouvoir enlever le casque laissant le microphone
et les écouteurs (positionnés précédemment àl’intérieur du casque) dans la position
originale et il permet de raccorder l’installation audio avec une opération facile et rapide.
Le MA46 est équipéd’une touche PTT qui peut être fixée sur le guidon par le velcro
et il permet d’activer la transmission de la radio avec une simple pression.
Pour un fonctionnement optimal du kit pour moto, on suggère d’insonoriser le plus
possible le microphone (avec un cache-col, etc.), ainsi vous pouvez éviter le recyclage
de l’air sur le microphone.
NOTE:
Nous vous conseillons l'installation "sous la manche" pour éviter un encombrement
excessif des fils.
1. Microphone
2. Haut-parleurs
3. Goujon A
4. Touche PTT
5. Goujon B
6. Goujon de connexion àla radio
7. Goujon de connexion àla touche
PTT (goujon B)
8. Goujon de connexion au/aux
microphone - Haut-parleur/s
(goujon A)
1
2
3
4
5
6
78
®
UP
516
DOWN
A
B
C

Im Lieferumfang enthalten:
•1 Mikrofon mit Klettverband
•2 Ohrmuscheln mit Klettverband
•1 PTT-Taste
•Klettbänder zum Fixieren
Bedienungsanleitung
1. Im Schritt A werden die zwei Ohrmuscheln und das Mikrofon im Helm befestigt. Die
Ohrmuscheln werden im Helm entsprechend in Höhe der Ohren und das Mikrofon
in Höhe des Mundes in den Helm eingeklebt. Durch das Klettband können die
Ohrmuscheln optimal positioniert werden.
Auch bei Schuberth Concept Helmen werden die Ohrmuscheln direkt auf das
Innenpolster des Helms geklebt und nicht, wie ursprünglich vorgesehen, unter
das Innenpolster!
2. Im Schritt B wird die PTT-Taste mit dem Klettband am Lenker befestigt, so daßspäter
per Tastendruck die Sendung ausgelöst werden kann. Die PTT-Taste sollte so am
Lenker befestigt werden, daßsie problemlos erreicht werden kann, ohne daßdie
Fahrerkonzentration dabei beinträchtigt wird.
3. Im Schritt C werden PTT-Taste, Ohrmuscheln und Mikrofon mit dem Funkgerät
verbunden.
In der Endversion sollte die Verbindung in diesem Blatt entsprechen.
INTEGRALHELMSET MA 46
Das Integralhelmset MA 46 ist insbesondere für Motorradfahrer ausgelegt. Es besteht
aus einem Mikrofon mit Windschutz, 2 flachen Hörmuscheln und einem vor Spritzwasser
geschützem PTT-Taster. Mit dem Anschlußdes Helmset MA 46 an das Funkgerät ist
eine sichere und bequeme Kommunikation mit anderen Funkteilnehmern gewährleistet,
ohne daßdie Fahrerleistung dabei beeinträchtigt wird.
Das Helmset ist für eine einfache und sichere Installation entwickelt worden, die drei
Kabelsets können nach dem “Plug In”-System einfachst miteinander verbunden werden.
Das Lösen der Helm-Steckverbindung erlaubt ein bequemes Abnehmen des Helms,
ohne daßdabei das Mikrofon oder die Ohrmuscheln in ihrer Position verändert werden
(vorrausgesetzt Mikrofon und Ohrmuscheln wurden entsprechend im Helm befestigt).
Genauso einfach können die anderen Steckverbinder zusammengefügt werden.
Die PTT-Taste (Sendesteuerung) des MA46 wird mit einem im Lieferumfang befindlichen
Klettband am Lenker befestigt, so daßman durch einen Tastendruck auf Sendung gehen
kann. Um eine optimale Funktion des Helmsets zu garantieren wird empfohlen, daß
Mikrofon bestmöglich vor Fahrtwindeinflüssen zu schützen, (z.B. mit einem Schal, etc.),
um so laute Windgeräusche während der Fahrt abzuhalten.
ACHTUNG!
Es wird empfohlen, die Kabelstrippen unter dem Jackenärmel zu befestigen, um
so übermäßige Verwicklungen zu vermeiden.
1. Mikrofon
2. Ohrmuscheln
3. Stecker A
4. PTT-Taste
5. Stecker B
6. Stecker zum Anschlußan das
Funkgerät
7. Stecker zum Anschlußand die PTT-
Taste (Stecker B)
8. Stecker zum Anschlußan das
Mikrofon/Ohrmuscheln (Stecker A)
1
2
3
4
5
6
78
®
UP
516
DOWN
A
B
C

La confección incluye:
•1 micrófono con velcro
•2 auriculares con velcro
•1 pulsador PTT
•Adhesivo para la fijación
Instrucciones
1. La sección A, compuesta por los dos auriculares y el micrófono deberácolocarse
en el interior del casco. Los dos auriculares y el micrófono, deberemos posicionarlos
y fijarlos en correspondencia con las orejas y la boca. Los adhesivos permiten una
mejor ubicación de los cables en el interior del casco.
2. La sección B, deberáfijarla en el manillar de la motocicleta y le permitiráactivar,
presionando el pulsador PTT, el modo de transmisión del equipo. Para la fijación al
manillar, utilice el velcro en dotación, teniendo cuidado de colocarlo en una posición
que le permita una fácil y cómoda presión de la tecla PTT y al mismo tiempo una
conducción segura.
3. La sección C, estáconstituida de un cable que permite la conexión del equipo al
pulsador PTT y al micrófono.
Para la conexión de las tres secciones y el conexionado al equipo vea la foto arriba.
MA 46 KIT MOTOCICLETAS
El MA 46 es un kit especialmente diseñado para su uso en motocicletas y compuesto
por un micrófono, 2 auriculares y un mando PTT
Puede utilizar este kit con transceptores LPD (ALAN503, ALAN516 y similares), pmr446
(ALAN456, ALAN451 y similares) o con cualquier equipo con una toma compatible.
El MA 46, conectado al transceptor, permite una comunicación con absoluta seguridad
y comodidad con otro usuario, no interfiriendo en la conducción.
Este sistema ha sido diseñado para una sencilla instalación y las tres secciones que
lo componen pueden ser fácilmente conectadas gracias a prácticas clavijas “Plug in”.
Una de estas clavijas le permite incluso poder sacarse el casco dejando el micrófono
y los auriculares (anteriormente colocados en su interior) en la posición original,
permitiendo ajustar la instalación con una rápida y sencilla operación.
El MA 46 incorpora un mando PTT (Push To Talk = pulse para hablar) que puede fijarse
al manillar mediante la cinta velcro en dotación, permitiendo activar el modo de
transmisión de la radio con una simple presión.
Para un funcionamiento óptimo, le sugerimos que aisle al máximo el micrófono (con
una bufanda, etc...), para evitar de este modo que le directamente el rebufo del aire.
NOTA:
Aconsejamos la instalación “bajo manga”para evitar estorbos de los cables.
1. Micrófono
2. Auriculares
3. Clavija A
4. Pulsador PTT
5. Clavija B
6. Clavija para conectar al
transceptor
7. Clavija para conectar al mando
PTT (clavija B)
8. Clavija para conectar al/los
auricular/es (clavija A)
1
2
3
4
5
6
78
®
UP
516
DOWN
A
B
C
