Miele professional DOS K 60 User manual

DOS-Modul K 60
DMontageanweisung
GFitting instructions
FNotice de montage
IIstruzione di montaggio
EInstrucciones de montaje
PInstruções de montagem
MMontage-instructies
jMonteringsanvisning
SMonteringsanvisning
NMonteringsveiledning
fAsennusohje
M.-Nr. 06 935 980

D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
G. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
F. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
I. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
E. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
P. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
M. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
j. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
S. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
N. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
f. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
2

Das DOS-Modul G 60 ist ein externes
Dosiersystem. Es dosiert in den ent-
sprechenden Programmabschnitten au-
tomatisch flüssige Spülzusätze, z. B.
Reinigungsmittel. Dadurch entfällt das
Füllen des Dosierbehälters in der Tür
der Spülautomaten.
DOS-Module können auch nachträglich
montiert und angeschlossen werden.
DOS-Module dürfen nur vom
Miele-Kundendienst angeschlossen
werden.
Beachten Sie die Sicherheitshinwei-
se des Gerätes, an welches das
DOS-Modul angeschlossen wird.
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungs-
materialien sind nach umweltverträgli-
chen und entsorgungstechnischen Ge-
sichtspunkten ausgewählt und deshalb
recyclebar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zu-
rück.
Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte
enthalten vielfach noch wertvolle Mate-
rialien. Sie enthalten aber auch schädli-
che Stoffe, die für ihre Funktion und Si-
cherheit notwendig waren. Im Restmüll
oder bei falscher Behandlung können
diese der menschlichen Gesundheit
und der Umwelt schaden. Geben Sie
Ihr Altgerät deshalb auf keinen Fall in
den Restmüll.
Nutzen Sie stattdessen die von Ihrer
Kommune eingerichtete Sammelstelle
zur Rückgabe und Verwertung elektri-
scher und elektronischer Altgeräte.
Bitte sorgen Sie dafür, dass Ihr Altgerät
bis zum Abtransport kindersicher auf-
bewahrt wird. Hierüber informiert Sie
diese Gebrauchsanweisung im Kapitel
"Sicherheitshinweise und Warnungen".
Gerätebeschreibung
3

Für die Wandmontage liegen dem
DOS-Modul zwei Linsenblechschrau-
ben (4,8 x 32) und zwei Dübel (8 mm)
bei.

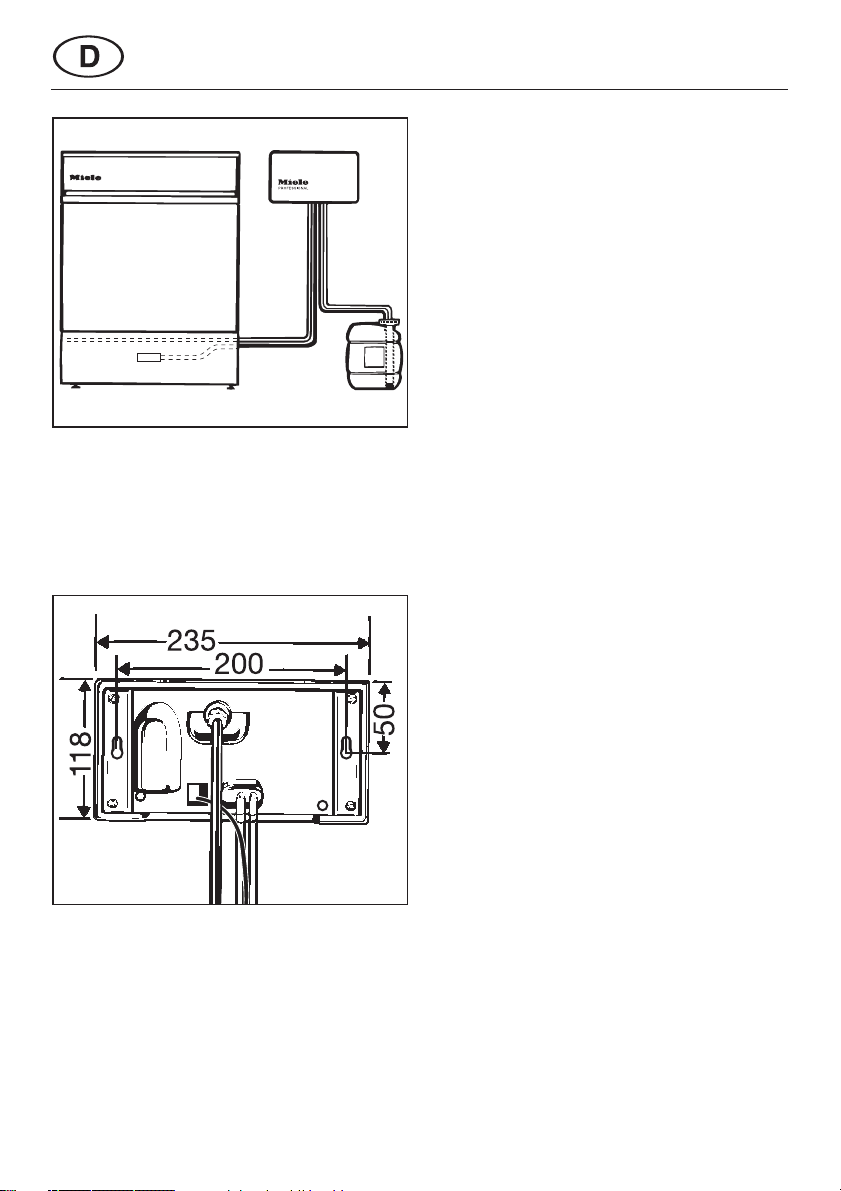

Maße:
^Modul an der Wand anbringen.
^Stromversorgung und Dosier-
schlauch anschließen.
Die Anschlüsse für die Stromversor-
gung und den Dosierschlauch befinden
sich an der Geräterückwand der Spül-
automaten (siehe folgende Seiten).
^Verschlussstopfen der Sauglanze
verschieben, um die Länge der
Sauglanze der Containergröße anzu-
passen.
^Behälter füllen, die Sauglanze einset-
zen und Verschlussstopfen fest zu-
drehen.
Entlüftung und Einstellung der Dosier-
mengen sind in den Gebrauchsanwei-
sungen der Spülautomaten beschrie-
ben.
Montage und Anschluss

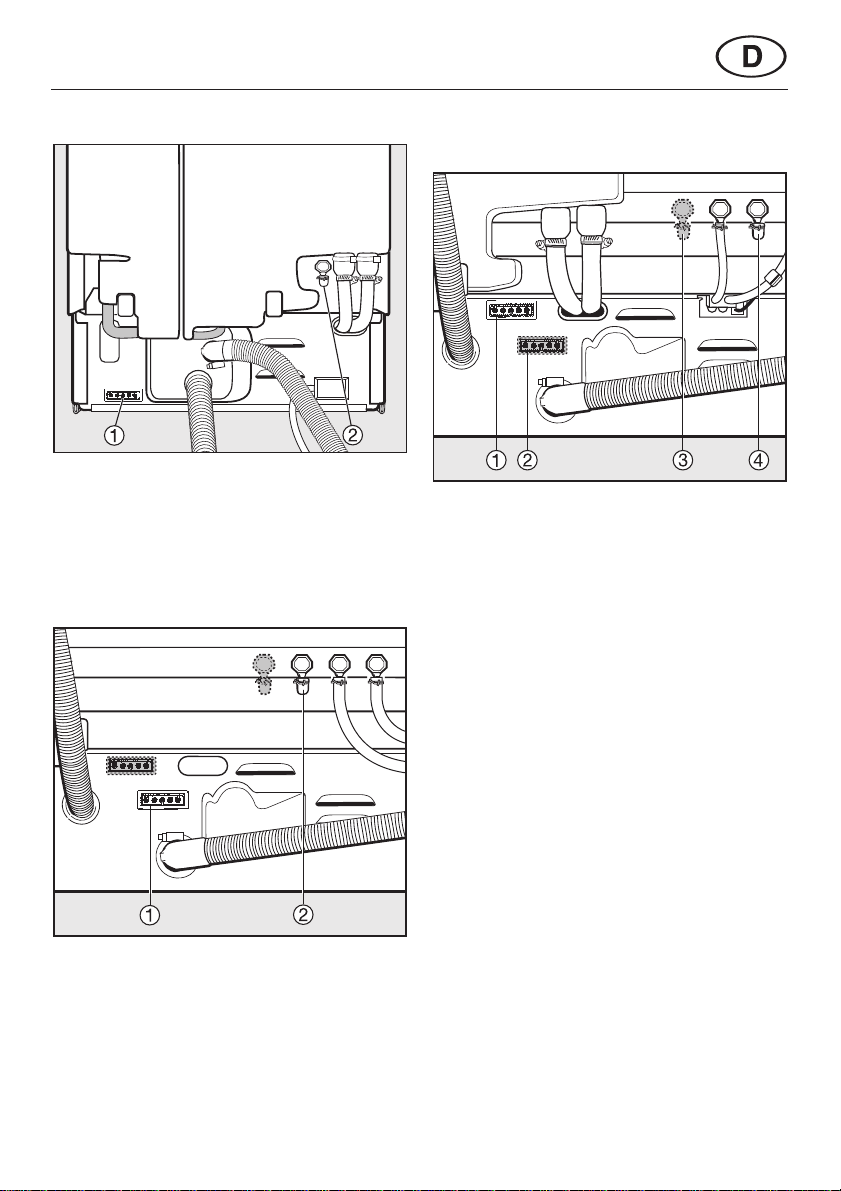

4

45 cm breite Geräte
aAnschluss Stromversorgung
Reinigungsmittel
bAnschluss Dosierschlauch
Reinigungsmittel
90 cm breite Geräte
aAnschluss Stromversorgung
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
bAnschluss Dosierschlauch
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
60 cm breite Geräte mit mehreren
Dosieranschlüssen
aAnschluss Stromversorgung
Reinigungsmittel
bAnschluss Stromversorgung
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
cAnschluss Dosierschlauch
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
dAnschluss Dosierschlauch
Reinigungsmittel
Montage und Anschluss
5

The DOS-Module G 60 is an external
dispensing unit. It automatically dis-
penses liquid cleaning agents at the
correct programme stage. The deter-
gent dispenser unit in the machine door
does not need to be filled.
DOS-Modules can also be fitted and
connected up after the machine has
been installed.
DOS-Modules must only be con-
nected by a Miele authorised and
trained service technician.
Read the warning and safety instruc-
tions for the machine to which the
DOS-Module is connected.
Caring for the environment
Disposal of packing
The transport and protective packing
has been selected from materials which
are environmentally friendly for disposal
and can normally be recycled.
Ensure that any plastic wrappings,
bags etc. are disposed safely and kept
out of the reach of babies and young
children. Danger of suffocation!
Rather than just throwing these ma-
terials away, please ensure they are
offered for recycling.
Disposal of your old machine
lectrical and electronic appliances of-
ten contain materials which, if handled
or disposed of incorrectly, could be po-
tentially hazardous to human health and
to the environment. They are, however,
essential for the correct functioning of
your appliance. Please do not therefore
dispose of it with your household waste.
Please dispose of it at your local com-
munity waste collection / recycling cen-
tre and ensure that it presents no dan-
ger to children while being stored for
disposal.
It should be unplugged or disconnected
from the mains electricity supply by a
competent person. Any plug must be
rendered useless and the cable cut off
directly behind it to prevent misuse.
See the "Warning and Safety" section of
this booklet for further details.
Description of the machine
6

For wall mounting the DOS module two
screws (4.8 x 32) and two plugs (8 mm)
are included with the unit.

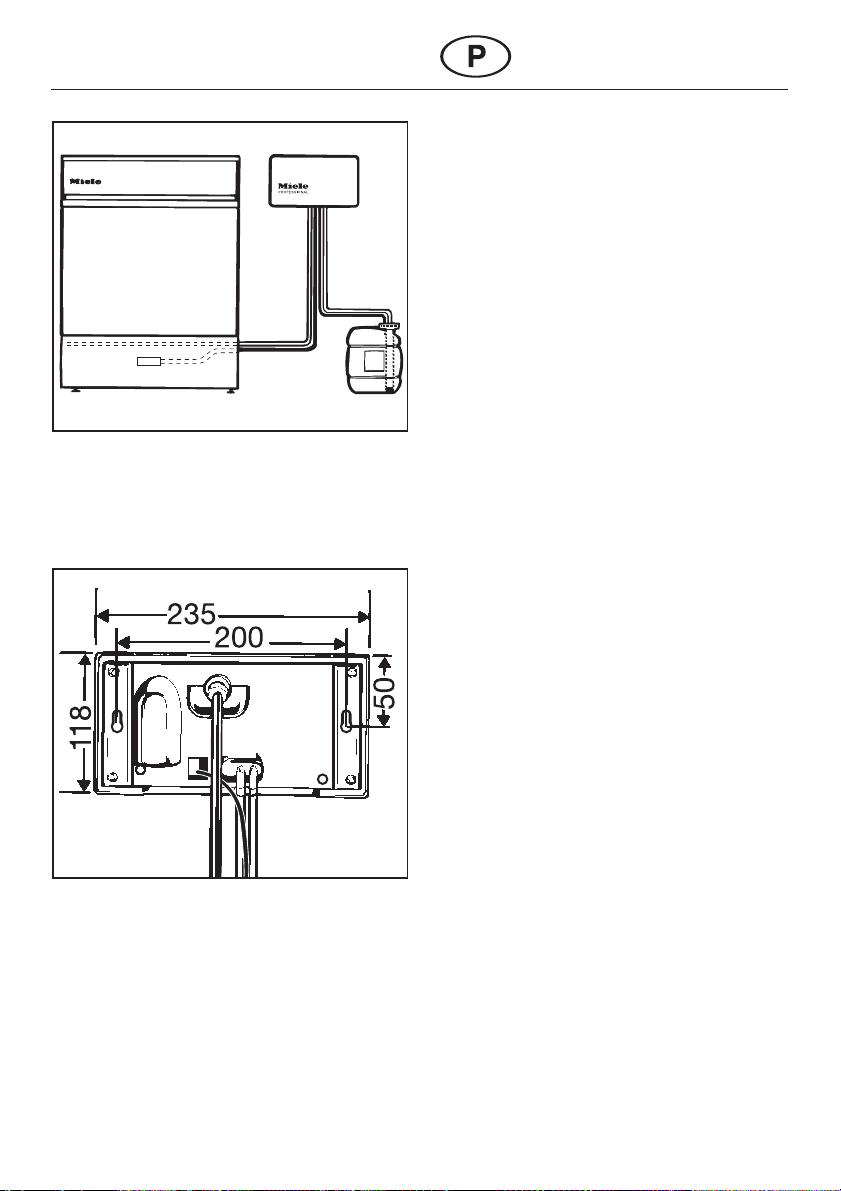

Dimensions:
^Mount the module in a suitable loca-
tion on the wall.
^Connect the dispenser pump and
electricity supply.
The connections for the mains cable
and dispenser hose are on the back of
the machine.
^Adjust the position of the cover caps
along the siphon tube so that the
tube will reach the bottom of the con-
tainer.
^Fill the storage container with the rel-
evant agent, feed the siphon tube
into the container and tighten the
cover cap securely.
DOS-Module venting and dispensing
instructions are given in the Operating
Instruction booklet for the machine.
Installation and connection
7

45 cm wide machines
aelectrical supply connection
cleaning agent
bdispenser hose connection
cleaning agent
90 cm wide machines
aelectrical supply connection
chem. disinfection agent/ cleaning
agent (depending on model)
bdispenser hose connection
chem. disinfection agent/ cleaning
agent (depending on model)

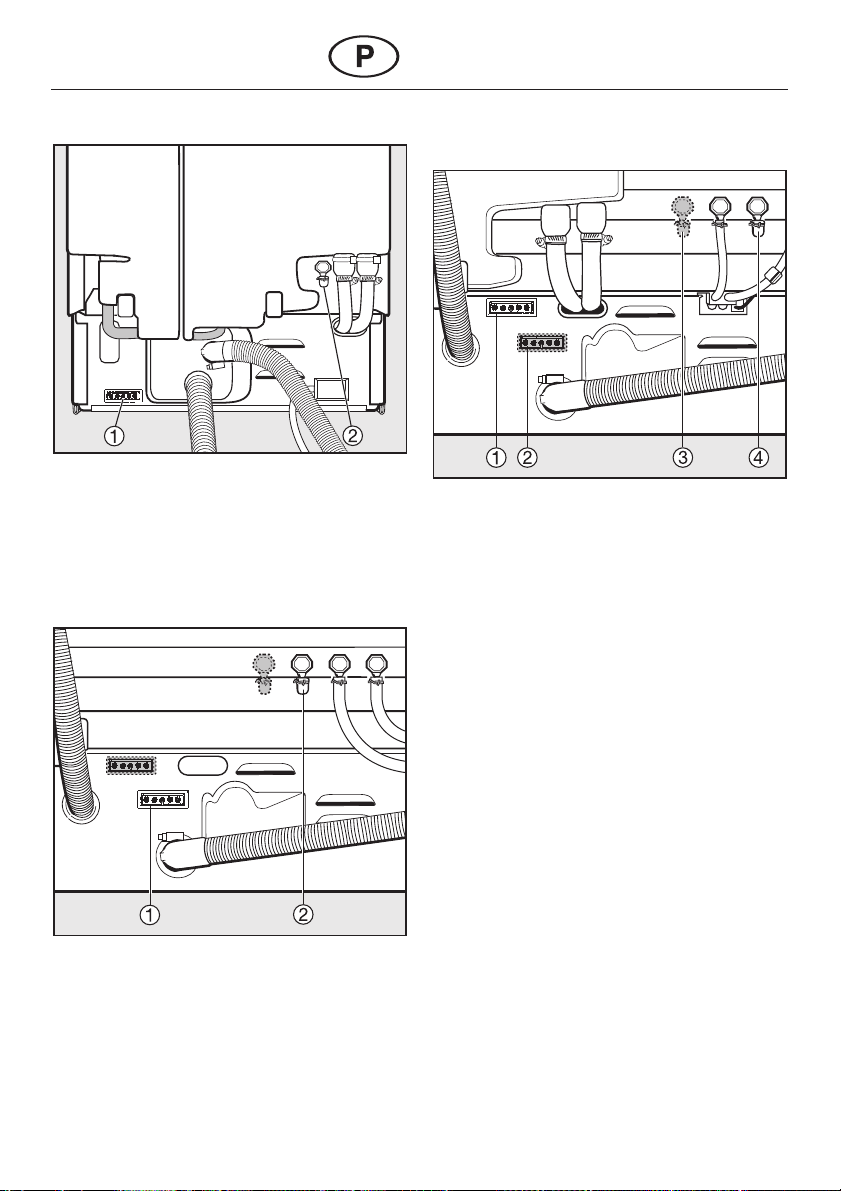

60 cm wide machines with more than
one dispenser hose connection
aelectrical supply connection
cleaning agent
belectrical supply connection
chem. disinfection agent/
cleaning agent (depending
on model)
cdispenser hose connection
chem. disinfection agent/
cleaning agent (depending
on model)
ddispenser hose connection
cleaning agent
Installation and connection
8

Le module DOS G 60 est un doseur ex-
terne qui dose automatiquement les
produits liquides à la phase de pro-
gramme appropriée. Il est donc inutile
de remplir les doseurs aménagés dans
la contreporte.
Le module DOS peut être monté et rac-
cordé à une machine déjà en service.
Les modules DOS ne doivent être
raccordés que par le SAV Miele.
Respectez les prescriptions de sé-
curité de la machine à laquelle est
raccordé le module DOS.
Votre contribution à la protec-
tion de l’environnement
Elimination de l’emballage
L’emballage protège l’appareil des ava-
ries de transport. Les matériaux utilisés
sont choisis en fonction de critères éco-
logiques de façon à en faciliter le recy-
clage.
Le recyclage de l’emballage économi-
se les matières premières et réduit le
volume des déchets à éliminer. En prin-
cipe, le revendeur reprend l’emballage
à la mise en service de l’appareil.
Elimination de l’ancien appareil
Les anciens appareils contiennent
souvent encore des matériaux recycla-
bles. Ils contiennent également des
matériaux nocifs, nécessaires au bon
fonctionnement et à la sécurité de l'ap-
pareil. Ces matériaux peuvent être dan-
gereux pour les hommes et l'environne-
ment s'ils restent dans la collecte de
déchets ou s'ils sont mal manipulés. Ne
jetez par conséquent en aucun cas vo-
tre appareil avec les déchets.
Faites appel au service d'enlèvement
ou aux sites de dépôt mis en place par
votre commune et spécialement adap-
tés à l'enlèvement de ce type d'appa-
reils.
Gardez l'ancien appareil hors de portée
des enfants jusqu'à son enlèvement,
pour éviter tout accident. Le mode
d'emploi vous fournit des indications à
ce sujet sous la rubrique "Prescriptions
de sécurité et mises en garde".
Description de l’appareil
9

Deux vis (4,8 x 32) et deux chevilles
(8 mm) sont fournies avec le module
DOS pour réaliser le montage mural.
Dimensions :
^Posez le module au mur.
^Raccordez le tuyau du doseur et l’ali-
mentation électrique.
Les branchements pour l’alimentation
électrique et le tuyau du doseur se trou-
vent à l’arrière de l’appareil.
^Déplacez l’obturateur de la buse
d’aspiration pour l’adapter à la taille
du container.
^Remplissez le réservoir, fixez la buse
d’aspiration et vissez l’obturateur.
L’opération d’amorçage et le réglage
des dosages des modules DOS sont
décrits dans le mode d’emploi de l’ap-
pareil.
Montage et raccordement
10

Appareils de 45 cm de large
a Branchement pour alimentation
électrique détergent
bRaccordement pour tuyau du
doseur détergent
Appareils de 90 cm de large
aBranchement pour alimentation
électrique produit de désinfection
chimique/détergent (s’il y a lieu)
bRaccordement pour tuyau du
doseur produit de désinfection
chimique/détergent (s’il y a lieu)
Appareils de 60 cm de large avec
plusieurs raccords de dosage
aBranchement pour alimentation
électrique détergent
bBranchement pour alimentation
électrique produit de désinfection
chimique/détergent (s’il y a lieu)
cRaccordement pour tuyau du
doseur produit de désinfection
chimique/détergent (s’il y a lieu)
dRaccordement pour tuyau du
doseur détergent
Montage et raccordement
11

Il modulo DOS è un sistema esterno di
dosaggio. Con l’ausilio di questa tecni-
ca di dosaggio gli additivi liquidi, ad
esempio il detersivo per il lavaggio
principale, vengono automaticamente
dosati nel relativo settore programma.
Non è quindi più necessario riempire il
dosatore, sito nello sportello della mac-
china.
Montaggio e allacciamento dei moduli
DOS possono essere eseguiti successi-
vamente.
I moduli DOS possono essere allac-
ciati solo dall’assistenza tecnica
Miele.
Tenere presente le indicazioni per la
sicurezza della macchina, alla quale
viene allacciato il modulo DOS.
Il vostro contributo alla tutela
dell’ambiente
Smaltimento dell’imballaggio
L’imballaggio impedisce che la macchi-
na subisca danni derivanti dal traspor-
to. I materiali impiegati per l’imballaggio
sono stati selezionati secondo criteri di
rispetto per l’ambiente e facilità nello
smaltimento e pertanto sono riciclabili.
Il reintegro dell’imballaggio nel circuito
dei materiali consente di risparmiare
materie prime e riduce quindi il volume
degli scarti. L’imballaggio è general-
mente ritirato dal rivenditore.
Smaltimento di apparecchiature usa-
te o dismesse
Le apparecchiature dismesse sono
composte da numerosi materiali, che
possono essere recuperati solo se sot-
toposti a opportune procedure, nonché
da sostanze nocive per l’ambiente. Pro-
prio la presenza di tutti questi elementi
rende necessari specifici trattamenti al
fine di recuperare le parti riciclabili.
Il simbolo del cassonetto barrato ripor-
tato sull’apparecchiatura indica che il
prodotto alla fine della propria vita utile
deve essere raccolto separatamente
dagli altri rifiuti. L’utente dovrà, pertan-
to, conferire l’apparecchiatura giunta a
fine vita agli idonei centri di raccolta dif-
ferenziata dei rifiuti elettronici ed elettro-
tecnici.
L’adeguata raccolta differenziata per
l’avvio successivo dell’apparecchiatura
dismessa al riciclaggio, al trattamento e
allo smaltimento compatibile contribui-
sce a evitare possibili effetti negativi
sull’ambiente e sulla salute e favorisce
il riciclo dei materiali di cui è composta
l’apparecchiatura.
Accertarsi che fino al momento dello
smaltimento l’apparecchiatura venga
tenuta lontana dai bambini (v. "Indica-
zioni per la sicurezza e avvertenze").
Descrizione apparecchio
12

Per il montaggio al muro, al modulo
DOS sono allegati due viti (4,8 x 32) e
due tasselli (8 mm).
Misure:
^Applicare il modulo al muro.
^Allacciare il tubo di dosaggio e
l’alimentazione di corrente.
Gli allacciamenti per l’alimentazione di
corrente e il tubo di dosaggio si trovano
sulla parete posteriore della macchina.
^Spostare il tappo di chiusura dell’asta
d’aspirazione per adattare la lun-
ghezza dell’asta al volume del con-
tentitore.
^Riempire il contenitore, introdurre
l’asta d’aspirazione e chiudere salda-
mente il tappo di chiusura.
Il procedimento di sfiato e l’imposta-
zione della quantità di dosaggio vengo-
no descritti nell’istruzione d’uso della
macchina.
Montaggio e allacciamento
13

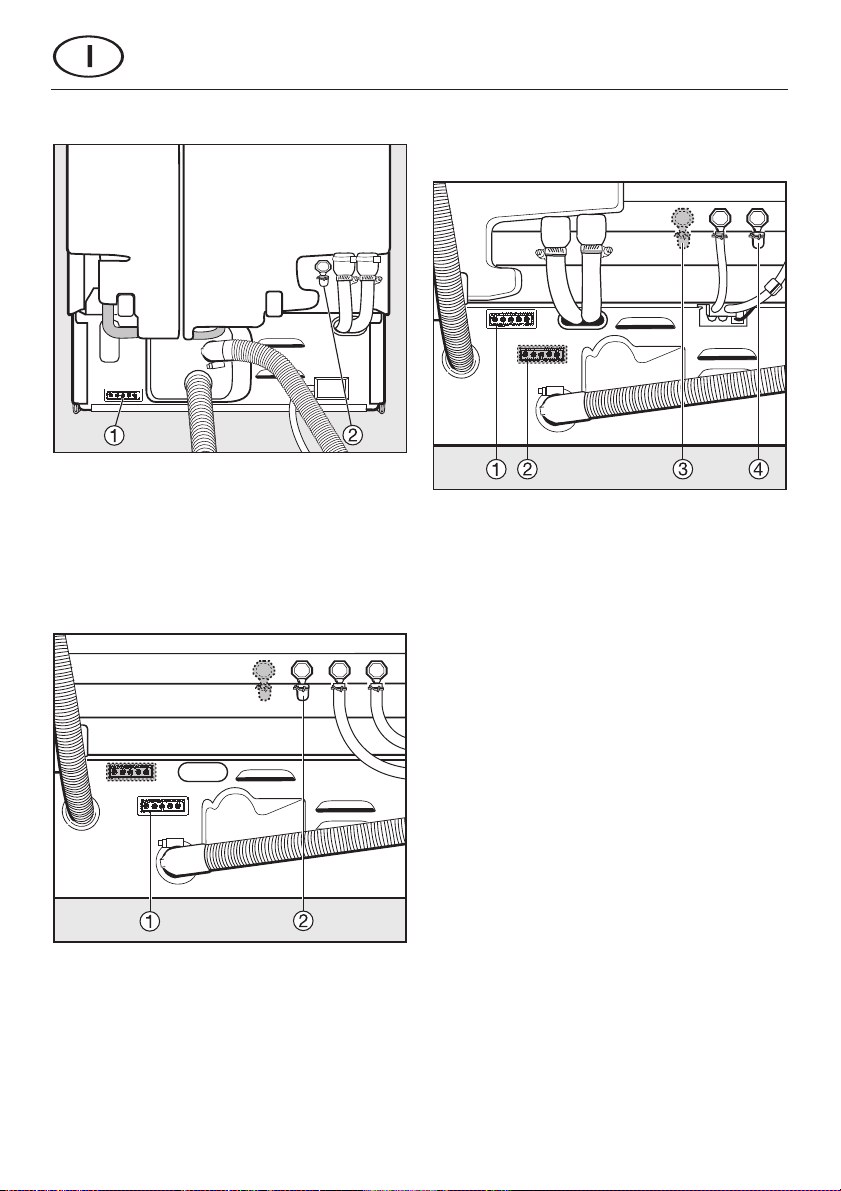

Macchine, larghe 45 cm
aall. alimentazione corrente
detersivo per il lavaggio
ball. per tubo dosaggio
detersivo per il lavaggio
Macchine, larghe 90 cm
aall. alimentazione corrente
disinfettante chimico/ detersivo
per il lavaggio (se presente)
ball. per tubo dosaggio
disinfettante chimico/ detersivo
per il lavaggio (se presente)
Macchine, larghe 60 cm con più
allacciamenti di dosaggio
aall. alimentazione corrente
detersivo per il lavaggio
ball. alimentazione corrente
disinfettante chimico/
detersivo per il lavaggio (se
presente)
call. per tubo dosaggio
disinfettante chimico/
detersivo per il lavaggio (se
presente)
dall. per tubo dosaggio
detersivo per il lavaggio
Montaggio e allacciament
14

El sistema dosificador externo "Módulo
DOS G 60" permite la utilización de de-
tergentes líquidos, encargándose de la
dosificación automática del producto
en la fase correspondiente del progra-
ma. Con ello se prescinde de tener que
llenar el dosificador, que se halla en la
cara interior de la puerta del aparato
correspondiente.
La conexión del módulo DOS-C 60
deberá llevarse a cabo exclusiva-
mente por personal del Servicio
Post-venta Miele.
Es de suma importancia que siem-
pre se tengan en cuenta las "Adver-
tencias correspondientes a la segu-
ridad" del aparato, al que se
conecta este sistema dosificador ex-
terno.
Su contribución a la protec-
ción medioambiental
Desestimación del embalaje de
transporte
El embalaje protege al aparato de da-
ños durante el transporte. Los materia-
les del embalaje se han seleccionado
con criterios ecológicos y, por consi-
guiente,
son reciclables.
Dichas materias no deberán tirarse a la
basura, sino entregar en un punto de
recogida específica (¡Infórmese al res-
pecto en su Ayuntamiento!) Con la de-
volución del embalaje al ciclo de apro-
vechamiento Vd. contribuye a ahorrar
materias primas y a disminuir la basura.
Desestimación de aparatos inservi-
bles
Los aparatos eléctricos y electrónicos
inservibles generalmente contienen
materiales que siguen siendo útiles.
Aunque también contienen sustancias
nocivas imprescindibles para su funcio-
namiento y su seguridad. El desechar-
las en la basura común o un uso inde-
bido de las mismas puede resultar
perjudicial para la salud y para el me-
dio ambiente. Por lo tanto, no desesti-
me su aparato inservible a través de la
basura común.
En su lugar, utilice los puntos de reco-
gida pertinentes para la entrega y el re-
ciclaje de aparatos eléctricos y electró-
nicos inservibles.
Hasta el momento del transporte al
desguace ¡guarde el aparato inservible
fuera del alcance de los niños! Encon-
trará más información al respecto en el
capítulo "Advertencias e indicaciones
de seguridad" de estas instrucciones
de manejo.
Descripción del aparato
15

Para el montaje a la pared, el suminis-
tro del módulo DOS-C 60 comprende
dos tornillos (4,8 x 32) y dos tacos
(8 mm).
Medidas:
^Montar el módulo en la pared.
^Realizar la conexión de la manguera
dosificadora y alimentación eléctrica.
Los puntos de conexión para la alimen-
tación eléctrica y la manguera dosifica-
dora respectivamente se encuentran en
la parte posterior del aparato.
^Desplazar el tapón de cierre de la
lanza succionadora para su adapta-
ción al tamaño del recipiente dosifi-
cador.
^Llenar el depósito con detergente lí-
quido e introducir la lanza succiona-
dora fijamente.
La purga de aire y el ajuste de dosis se
describen en las "Instrucciones de ma-
nejo" del aparato.
Montaje y conexión
16

Aparatos de 45 cm de anchura
aConexión para alimentación
eléctrica detergente
bConexión para manguera
dosificadora detergente
Aparatos de 90 cm de anchura
aConexión para alimentación
eléctrica desinfectante químico/ de
tergente (en caso de estar disponile)
bConexión para manguera dosifica-
dora desinfectante químico/deter
gente(en caso de estar disponible)
Aparatos de 60 cm de anchura con
varias conexiones de dosificación
aConexión para alimentación
eléctrica detergente
bConexión para alimentación
eléctrica desinfectante químico/
detergente (en caso de estar
disponible)
cConexión para manguera dosifica-
dora desinfectante químico/
detergente (en caso de estar
disponible)
dConexión para manguera
dosificadora detergente
Montaje y conexión
17

O módulo DOS é um sistema doseador
externo. Este doseia automaticamente
o produto líquido, detergente por
exemplo, na fase exacta do programa.
Desta forma deixa de ser necessário
encher o doseador situado na porta da
máquina.
Os módulos DOS podem ser montados
e ligados posteriormente.
Os módulos DOS só podem ser liga-
dos pelos serviços de assistência
Miele..
Respeite as indicações sobre medi-
das de segurança da máquina à
qual o modulo DOS está ligado.
O seu contributo para o meio
ambiente
Embalagem
A embalagem de protecção do apare-
lho durante o transporte é feita a partir
de materiais seleccionados do ponto
de vista ecológico e por isso reciclável.
Aparelhos
Aparelhos eléctricos e electrónicos
contem diversos materiais válidos mas
também contêm substâncias nocivas
que foram necessárias para a seguran-
ça e para o funcionamento.
Por este motivo, aparelhos que devido
a avaria ou substituição deixam de ser
utilizados, não devem ser depositados
junto do contentor de lixo. Se forem
manuseados de forma inadequada não
só podem causar problemas de saúde
como prejudicar o meio ambiente.
Mantenha os aparelhos até serem
transportados, fora do alcance de cri-
anças.
Informe-se junto da sua Câmara Muni-
cipal sobre as possibilidades de recol-
ha e reciclagem.
Desta forma contribui para despoluição
do meio ambiente.
Descrição do aparelho
18

Para fixação à parede fornecem-se
com o modulo DOS 2 parafusos (4,8 x
32) e 2 buchas (8 mm).
Dimensões:
^Pendurar o modulo na parede.
^Ligar à corrente eléctrica e ligar o
tubo doseador.
As ligações para a corrente eléctrica e
para o tubo doseador encontram-se na
parte de trás do aparelho.
^Deslocar os tampões dos tubos de
sucção e adaptar o comprimento dos
tubos ao tamanho do contentor.
^Encher o recipiente, encaixar o tubo
de sucção e roscar o tampão devida-
mente.
O arejamento/purga e a regulação da
quantidade a dosear estão descritos no
livro de instruções.
Montagem e ligação
19

Máquinas com 45 cm de largura
aLigação à corrente eléctrica
Detergente
bLigação para tubo doseador
Detergente
Máquinas com 90 cm de largura
aLigação à corrente eléctrica
Produto químico de desinfecção/
Detergente (se existir)
bLigação do tubo doseador
Produto químico de desinfecção/
Detergente (se existir )
Máquinas com 60 cm de largura e
várias ligações para doseadores
aLigação à corrente eléctrica
Detergente
bLigação à corrente eléctrica
Produto químico de desinfecção/
Detergente (se existir)
cLigação do tubo doseador
Produto químico de desinfecção/
Detergente (se existir)
dLigação do tubo doseador
Detergente
Montagem e ligação
20
