Miele professional DOS-Modul G 60 User manual

DOS-Modul G 60
DOS-Modul G 60 Semi
de Montageanweisung
en Fitting instructions
fr Notice de montage
it Istruzioni di montaggio
es Instrucciones de montaje
pt Instruções de montagem
nl Montage-instructies
da Monteringsanvisning
sv Monteringsanvisning
no Monteringsveiledning
fi Asennusohje
M.-Nr. 07 607 360

de. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
en. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
fr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
it. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
es . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
pt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
nl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
da. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
sv . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
no. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
fi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
2

Das DOS-Modul G 60 ist ein externes
Dosiersystem. Es dosiert in den ent-
sprechenden Programmabschnitten au-
tomatisch flüssige Spülzusätze, z. B.
Reinigungsmittel. Dadurch entfällt das
Füllen des Dosierbehälters in der Tür
der Spülautomaten.
DOS-Module können auch nachträglich
montiert und angeschlossen werden.
Die erste Inbetriebnahme des DOS-
Moduls sowie die Einweisung des
Bedienpersonals erfolgt durch den
Miele-Kundendienst oder dessen
autorisierte Fachkräfte.
Beachten Sie die Sicherheitshinwei-
se des Gerätes, an welches das
DOS-Modul angeschlossen wird.
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungs-
materialien sind nach umweltverträgli-
chen und entsorgungstechnischen Ge-
sichtspunkten ausgewählt und deshalb
recyclebar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zu-
rück.
Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte
enthalten vielfach noch wertvolle Mate-
rialien. Sie enthalten aber auch schädli-
che Stoffe, die für ihre Funktion und Si-
cherheit notwendig waren. Im Restmüll
oder bei falscher Behandlung können
diese der menschlichen Gesundheit
und der Umwelt schaden. Geben Sie
Ihr Altgerät deshalb auf keinen Fall in
den Restmüll.
Nutzen Sie stattdessen die an Ihrem
Wohnort eingerichtete Sammelstelle zur
Rückgabe und Verwertung elektrischer
und elektronischer Altgeräte. Informie-
ren Sie sich gegebenenfalls bei Ihrem
Händler.
Bitte sorgen Sie dafür, dass Ihr Altgerät
bis zum Abtransport kindersicher auf-
bewahrt wird.
de - Gerätebeschreibung
3

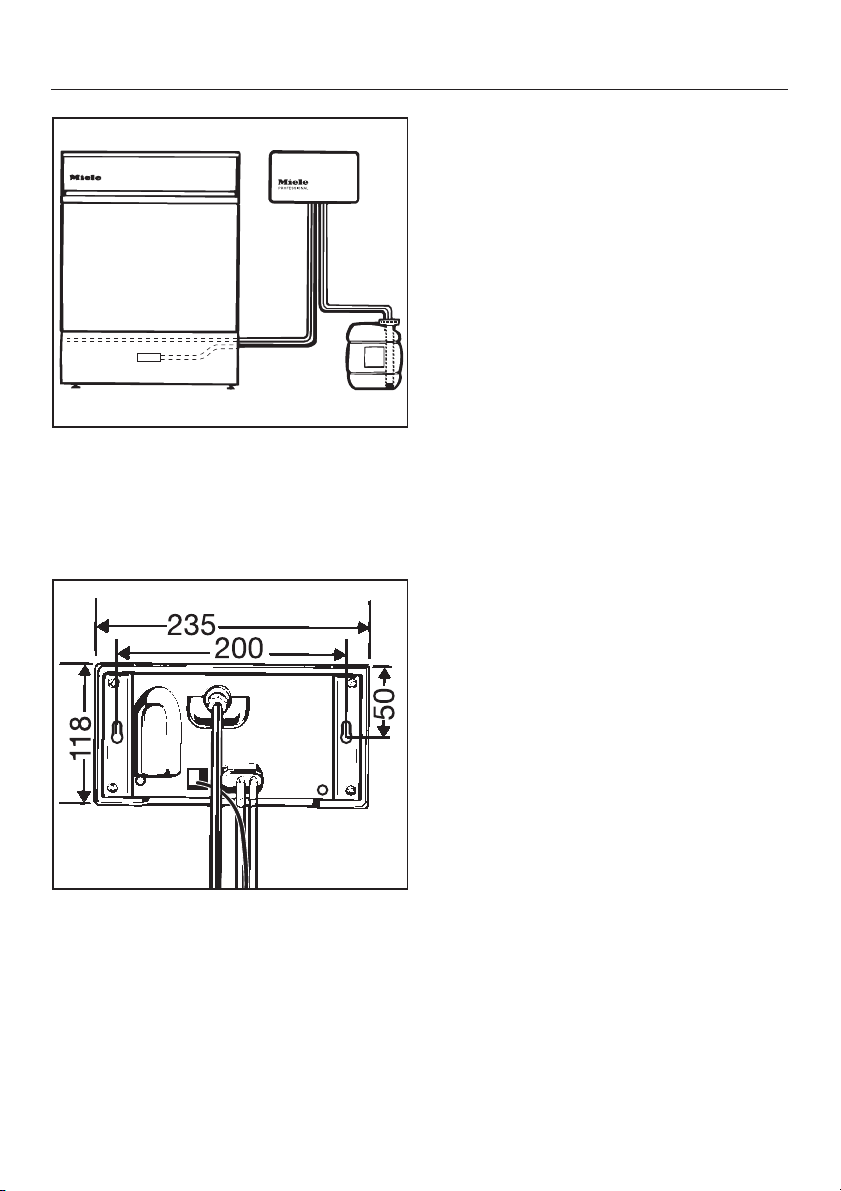

Für die Wandmontage liegen dem DO-
S-Modul zwei Linsenblechschrauben
(4,8 x 32) und zwei Dübel (8 mm) bei.
Maße:
^Modul an der Wand anbringen.
^Stromversorgung und Dosier-
schlauch anschließen.
Die Anschlüsse für die Stromversor-
gung und den Dosierschlauch befinden
sich an der Geräterückwand der Spül-
automaten (siehe folgende Seiten).
^Verschlussstopfen der Sauglanze
verschieben, um die Länge der
Sauglanze der Containergröße anzu-
passen.
^Behälter füllen, die Sauglanze einset-
zen und Verschlussstopfen fest zu-
drehen.
Entlüftung und Einstellung der Dosier-
mengen sind in den Gebrauchsanwei-
sungen der Spülautomaten beschrie-
ben.
de - Gerätebeschreibung
4

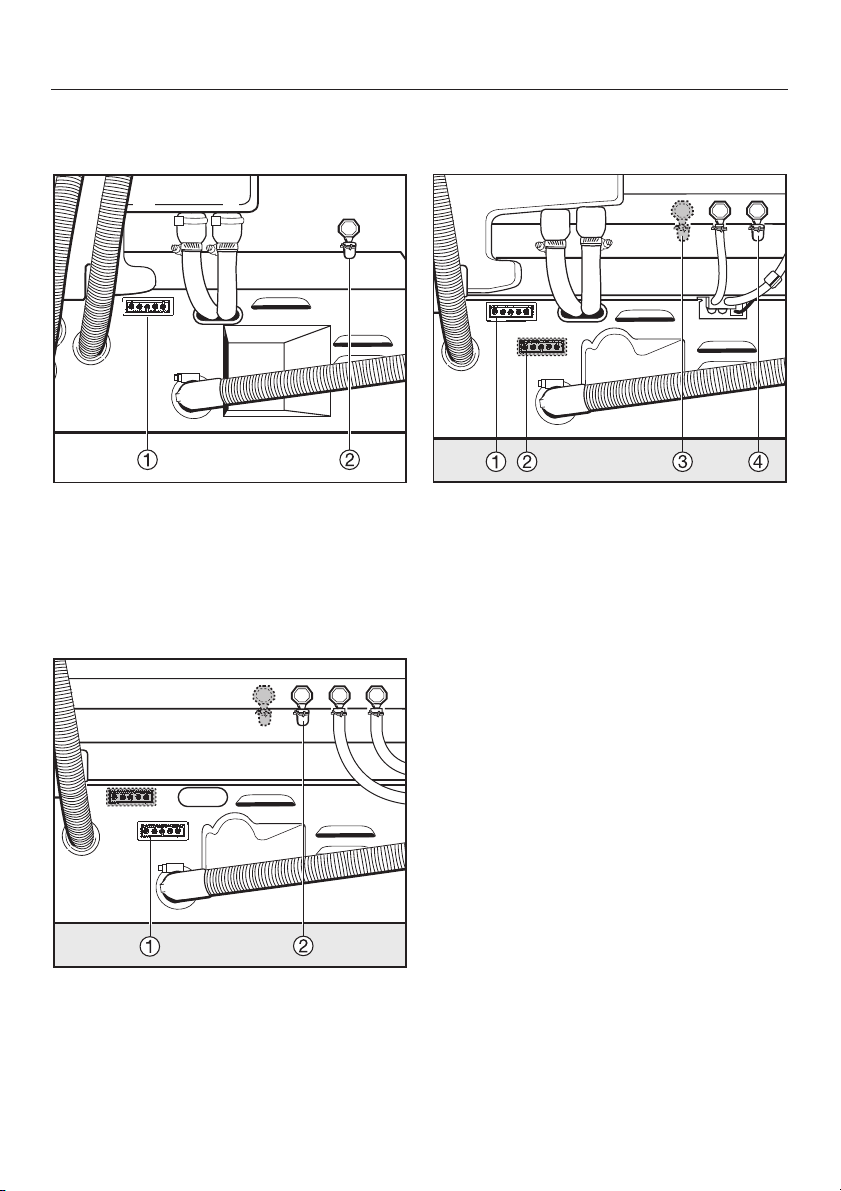

60 cm breite Geräte mit einem
Dosieranschluss
aAnschluss Stromversorgung
Reinigungsmittel
bAnschluss Dosierschlauch
Reinigungsmittel
90 cm breite Geräte
aAnschluss Stromversorgung
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
bAnschluss Dosierschlauch
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
60 cm breite Geräte mit mehreren
Dosieranschlüssen
aAnschluss Stromversorgung
Reinigungsmittel
bAnschluss Stromversorgung
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
cAnschluss Dosierschlauch
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
dAnschluss Dosierschlauch
Reinigungsmittel
de - Montage und Anschluss
5

G 7804
aAnschluss Stromversorgung
Reinigungsmittel
bAnschluss Dosierschlauch
Reinigungsmittel
G 8066
aAnschluss Stromversorgung
Reinigungsmittel
bAnschluss Dosierschlauch
Reinigungsmittel
G 8050 / G 8051 / PG 8052
aAnschluss Stromversorgung
Reinigungsmittel
bAnschluss Dosierschlauch
Reinigungsmittel
-DOS G 60
-DOS G 60 Semi
vorher Blindstopfen entfernen und
Dosierstutzen nachrüsten
de - Montage und Anschluss
6

The DOS-Module G 60 is an external
dispensing unit. It automatically
dispenses liquid cleaning agents at the
correct programme stage. The
detergent dispenser unit in the machine
door does not need to be filled.
DOS-Modules can also be fitted and
connected up after the machine has
been installed.
DOS modules must only be set up
and connected for the first time by a
Miele authorised and trained service
technician. Personnel using the DOS
module must be trained in its use by
a Miele authorised and trained
service technician.
Read the warning and safety
instructions for the machine to which
the DOS-Module is connected.
Caring for the environment
Disposal of packing
The transport and protective packing
has been selected from materials which
are environmentally friendly for disposal
and can normally be recycled.
Ensure that any plastic wrappings,
bags etc. are disposed safely and kept
out of the reach of babies and young
children. Danger of suffocation!
Rather than just throwing these
materials away, please ensure they are
offered for recycling.
Disposal of your old appliance
Electrical and electronic appliances
often contain materials which, if
handled or disposed of incorrectly,
could be potentially hazardous to
human health and to the environment.
They are, however, essential for the
correct functioning of your appliance.
Please do not therefore dispose of it
with your household waste.
Please dispose of it at your local
community waste collection / recycling
centre or contact your dealer for
advice. Ensure that it presents no dan-
ger to children while being stored for
disposal.
en - Description of the appliance
7

For wall mounting the DOS module two
screws (4.8 x 32) and two plugs (8 mm)
are included with the unit.
Dimensions:
^Mount the module in a suitable
location on the wall.
^Connect the dispenser hose and
electricity supply.
The connections for the mains cable
and dispenser hose are on the back of
the machine.
^Adjust the position of the cover caps
along the siphon tube so that the
tube will reach the bottom of the
container.
^Fill the storage container with the
relevant agent, feed the siphon tube
into the container and tighten the
cover cap securely.
DOS-Module venting and dispensing
instructions are given in the Operating
Instruction booklet for the appliance.
en - Description of the appliance
8

60 cm wide appliances with a single
dispenser hose connection
aelectrical supply connection
cleaning agent
bdispenser hose connection
cleaning agent
90 cm wide appliances
aelectrical supply connection
chem. disinfection agent/ cleaning
agent (depending on model)
bdispenser hose connection
chem. disinfection agent/ cleaning
agent (depending on model)
60 cm wide appliances with more
than one dispenser hose connection
aelectrical supply connection
cleaning agent
belectrical supply connection
chem. disinfection agent/
cleaning agent (depending
on model)
cdispenser hose connection
chem. disinfection agent/
cleaning agent (depending
on model)
ddispenser hose connection
cleaning agent
en - installation and connection
9

G 7804
aelectrical supply connection
cleaning agent
bdispenser hose connection
cleaning agent
G 8066
aelectrical supply connection
cleaning agent
bdispenser hose connection
cleaning agent
G 8050 / G 8051 / PG 8052
aelectrical supply connection
cleaning agent
bdispenser hose connection
cleaning agent
-DOS G 60
-DOS G 60 Semi
Remember to remove the blanking
cap and fit the dispensing
connector to the hose.
en - installation and connection
10

Le module DOS G 60 est un doseur ex-
terne qui dose automatiquement les
produits liquides à la phase de pro-
gramme appropriée. Il est donc inutile
de remplir les doseurs aménagés dans
la contreporte.
Le module DOS peut être monté et rac-
cordé à une machine déjà en service.
La première mise en service du mo-
dule DOS ainsi que la formation du
personnel exploitant sont effectuées
par le SAV Miele ou des techniciens
agréés par la société.
Respectez les prescriptions de sé-
curité de la machine à laquelle est
raccordé le module DOS.
Votre contribution à la protec-
tion de l’environnement
Elimination de l’emballage
L’emballage protège l’appareil des ava-
ries de transport. Les matériaux utilisés
sont choisis en fonction de critères éco-
logiques de façon à en faciliter le recy-
clage.
Le recyclage de l’emballage écono-
mise les matières premières et réduit le
volume des déchets à éliminer. En prin-
cipe, le revendeur reprend l’emballage
à la mise en service de l’appareil.
Enlèvement de l’ancien appareil
Les anciens appareils électriques et
électroniques contiennent souvent en-
core des matériaux recyclables. Ils con-
tiennent également des matériaux no-
cifs, nécessaires au bon
fonctionnement et à la sécurité de l'ap-
pareil. Ces matériaux peuvent être dan-
gereux pour les hommes et l'environne-
ment s'ils restent dans la collecte de
déchets ou s'ils sont mal manipulés. Ne
jetez par conséquent en aucun cas vo-
tre appareil avec les déchets.
Faites appel au service d'enlèvement
mis en place par votre commune ou
rapportez votre appareil dans un point
de collecte spécialement adapté à
l'évacuation de ce type d'appareils.
Gardez l'ancien appareil hors de portée
des enfants jusqu'à son enlèvement,
pour éviter tout accident.
fr - Description de l’appareil
11

Deux vis (4,8 x 32) et deux chevilles
(8 mm) sont fournies avec le module
DOS pour réaliser le montage mural.
Dimensions :
^Posez le module au mur.
^Raccordez le tuyau du doseur et l’ali-
mentation électrique.
Les branchements pour l’alimentation
électrique et le tuyau du doseur se trou-
vent à l’arrière de l’appareil.
^Déplacez l’obturateur de la buse
d’aspiration pour l’adapter à la taille
du container.
^Remplissez le réservoir, fixez la buse
d’aspiration et vissez l’obturateur.
L’opération d’amorçage et le réglage
des dosages des modules DOS sont
décrits dans le mode d’emploi de l’ap-
pareil.
fr - Montage et raccordement
12

Appareils de 60 cm de large avec un
raccord de dosage
aBranchement pour alimentation
électrique détergent
bRaccordement pour tuyau du
doseur détergent
Appareils de 90 cm de large
aBranchement pour alimentation
électrique produit de désinfection
chimique/détergent (s’il y a lieu)
bRaccordement pour tuyau du
doseur produit de désinfection
chimique/détergent (s’il y a lieu)
Appareils de 60 cm de large avec
plusieurs raccords de dosage
aBranchement pour alimentation
électrique détergent
bBranchement pour alimentation
électrique produit de désinfection
chimique/détergent (s’il y a lieu)
cRaccordement pour tuyau du
doseur produit de désinfection
chimique/détergent (s’il y a lieu)
dRaccordement pour tuyau du
doseur détergent
fr - Montage et raccordement
13

G 7804
aBranchement pour alimentation
électrique détergent
bRaccordement pour tuyau du
doseur détergent
G 8066
aBranchement pour alimentation
électrique détergent
bRaccordement pour tuyau du
doseur détergent
G 8050 / G 8051 / PG 8052
aBranchement pour alimentation
électrique détergent
bRaccordement pour tuyau du
doseur détergent
-DOS G 60
-DOS G 60 Semi
retirez d'abord le tampon borgne
puis effectuez le raccordement du
tuyau de dosage.
fr - Montage et raccordement
14

Il modulo DOS è un sistema esterno di
dosaggio. Con l’ausilio di questa tecnica
di dosaggio gli additivi liquidi, ad esem-
pio il detersivo per il lavaggio principale,
vengono automaticamente dosati nel re-
lativo settore programma. Non è quindi
più necessario riempire il dosatore, sito
nello sportello della macchina.
Montaggio e allacciamento dei moduli
DOS possono essere eseguiti successi-
vamente.
La prima messa in funzione del mo-
dulo DOS e l'istruzione del persona-
le addetto deve essere effettuata
dall'assistenza tecnica Miele o da
tecnici autorizzati Miele.
Tenere presente le indicazioni per la
sicurezza della macchina, alla quale
viene allacciato il modulo DOS.
Il vostro contributo alla tutela
dell’ambiente
Smaltimento dell’imballaggio
L’imballaggio impedisce che la macchi-
na subisca danni derivanti dal trasporto.
I materiali impiegati per l’imballaggio
sono stati selezionati secondo criteri di
rispetto per l’ambiente e facilità nello
smaltimento e pertanto sono riciclabili.
Il reintegro dell’imballaggio nel circuito
dei materiali consente di risparmiare
materie prime e riduce quindi il volume
degli scarti. L’imballaggio è generalmen-
te ritirato dal rivenditore.
it - Descrizione apparecchio
15

Smaltimento rifiuti apparecchiatu-
re elettriche ed elettroniche
(RAEE)
ai sensi del Decr. Legisl. 25 luglio 2005,
n. 151 in attuazione delle Direttive
2002/95/CE, 2002/96/CE e 2003/108/CE
sullo smaltimento dei rifiuti di apparec-
chiature elettriche ed elettroniche.
Il simbolo del cassonetto barrato indica
che il prodotto alla fine della propria vita
utile deve essere raccolto separatamente
dagli altri rifiuti.
La raccolta differenziata della presente
apparecchiatura giunta a fine vita è or-
ganizzata e gestita dal produttore
dell’eventuale nuova apparecchiatura ac-
quistata in sostituzione della presente, in
tutti gli altri casi è a carico del detentore.
L'utente che vorrà disfarsi della presente
apparecchiatura e che ha disposto di ac-
quistarne una nuova equivalente in sosti-
tuzione della medesima, quindi, dovrà
contattare il produttore della nuova appa-
recchiatura e seguire il sistema che
questo ha adottato per consentire la rac-
colta separata dell'apparecchiatura giun-
ta a fine vita.
L'adeguata raccolta differenziata per
l'avvio successivo dell'apparecchiatura
dismessa al riciclaggio, al trattamento e
allo smaltimento ambientalmente com-
patibile contribuisce a evitare possibili
effetti negativi sull'ambiente e sulla sa-
lute e favorisce il riciclo dei materiali di
cui è composta l'apparecchiatura.
Lo smaltimento abusivo del prodotto da
parte del detentore comporta l'applica-
zione di sanzioni arative previste dalla
normativa vigente.
it - Descrizione apparecchio
16

Per il montaggio al muro, al modulo
DOS sono allegati due viti (4,8 x 32) e
due tasselli (8 mm).
Misure:
^Applicare il modulo al muro.
^Allacciare il tubo di dosaggio e
l’alimentazione di corrente.
Gli allacciamenti per l’alimentazione di
corrente e il tubo di dosaggio si trovano
sulla parete posteriore della macchina.
^Spostare il tappo di chiusura dell’asta
d’aspirazione per adattare la lun-
ghezza dell’asta al volume del con-
tentitore.
^Riempire il contenitore, introdurre
l’asta d’aspirazione e chiudere salda-
mente il tappo di chiusura.
Il procedimento di sfiato e l’imposta-
zione della quantità di dosaggio vengo-
no descritti nelle istruzioni d’uso della
macchina.
it - Montaggio e allacciamento
17

Macchine, larghe 60 cm con un
allacciamento di dosaggio
aall. alimentazione corrente
detersivo per il lavaggio
ball. per tubo dosaggio
detersivo per il lavaggio
Macchine, larghe 90 cm
aall. alimentazione corrente
disinfettante chimico/ detersivo
per il lavaggio (se presente)
ball. per tubo dosaggio
disinfettante chimico/ detersivo
per il lavaggio (se presente)
Macchine, larghe 60 cm con più
allacciamenti di dosaggio
aall. alimentazione corrente
detersivo per il lavaggio
ball. alimentazione corrente
disinfettante chimico/
detersivo per il lavaggio (se
presente)
call. per tubo dosaggio
disinfettante chimico/
detersivo per il lavaggio (se
presente)
dall. per tubo dosaggio
detersivo per il lavaggio
it - Montaggio e allacciamento
18

G 7804
aall. alimentazione corrente
detersivo per il lavaggio
ball. per tubo dosaggio
detersivo per il lavaggio
G 8066
aall. alimentazione corrente
detersivo per il lavaggio
ball. per tubo dosaggio
detersivo per il lavaggio
G 8050 / G 8051 / PG 8052
aall. alimentazione corrente
detersivo per il lavaggio
ball. per tubo dosaggio
detersivo per il lavaggio
-DOS G 60
-DOS G 60 Semi
togliere dapprima il tappino e
fissare nuovamente il bocchettone
di dosaggio
it - Montaggio e allacciamento
19

El sistema dosificador externo "Módulo
DOS G 60" permite la utilización de de-
tergentes líquidos, encargándose de la
dosificación automática del producto
en la fase correspondiente del progra-
ma. Con ello se prescinde de tener que
llenar el dosificador, que se halla en la
cara interior de la puerta del aparato
correspondiente.
La primera puesta en servicio del
módulo DOS será realizada por el
Servicio Post-Venta de Miele o por
personal autorizado, así como las
instrucciones al personal de manejo.
Es de suma importancia que siempre
se tengan en cuenta las "Adverten-
cias correspondientes a la seguri-
dad" del aparato, al que se conecta
este sistema dosificador externo.
Su contribución a la protección
medioambiental
Desestimación del embalaje de
transporte
El embalaje protege al aparato de da-
ños durante el transporte. Los materia-
les del embalaje se han seleccionado
con criterios ecológicos y, por consi-
guiente, son reciclables.
Dichas materias no deberán tirarse a la
basura, sino entregar en un punto de
recogida específica (¡Infórmese al res-
pecto en su Ayuntamiento!) Con la de-
volución del embalaje al ciclo de apro-
vechamiento Vd. contribuye a ahorrar
materias primas y a disminuir la basura.
Reciclaje de aparatos inservibles
Los aparatos eléctricos y electrónicos
inservibles llevan componentes aprove-
chables que no tienen desperdicio y de
ningún modo deberán parar en el ver-
tedero. Sin embargo, también contie-
nen sustancias nocivas, necesarias
para el funcionamiento y la seguridad
de estos aparatos. El desecharlas en la
basura común o un uso indebido de las
mismas puede resultar perjudicial para
la salud y para el medio ambiente. Por
este motivo, en ningún caso elimine su
aparato inservible a través de la basura
común.
En su lugar, utilice los puntos de reco-
gida pertinentes para la entrega y el re-
ciclaje de aparatos eléctricos inservi-
bles. En caso necesario, infórmese en
su distribuidor.
Asegúrese de que el aparato inservible
esté almacenado de forma segura para
los niños hasta su recogida.
es - Descripción del aparato
20
