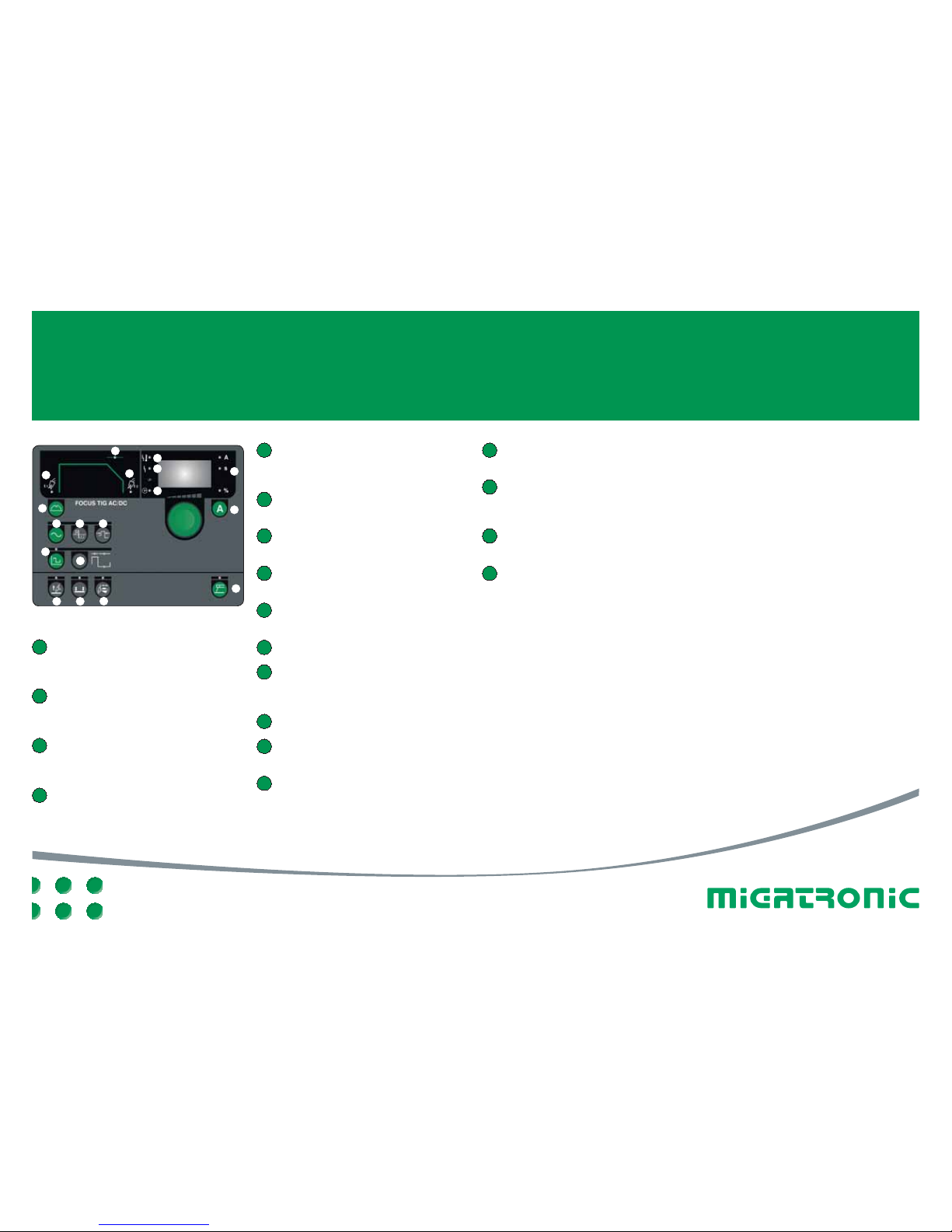

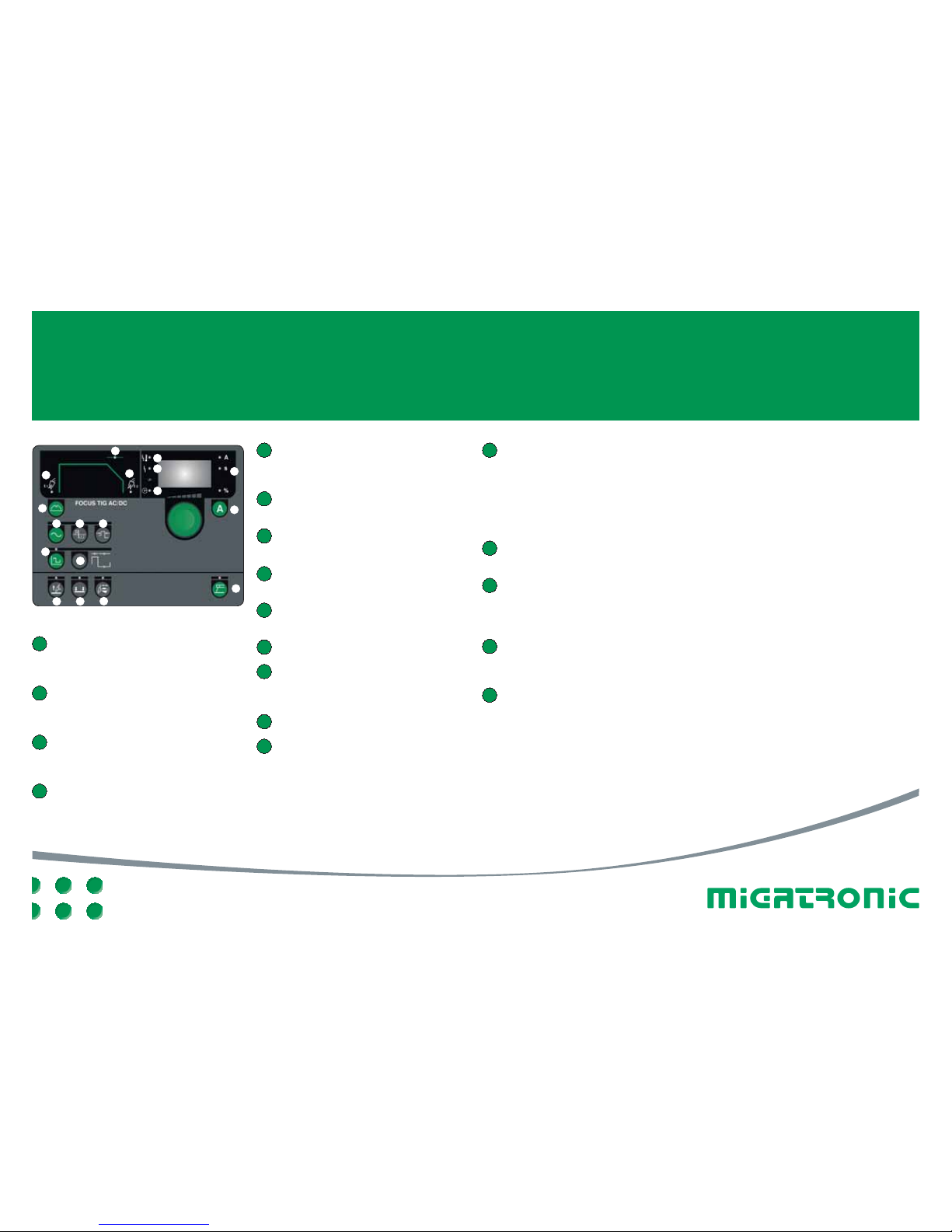

QUICKGUIDE
FOCUS TIG 200 AC/DC
DK
5013752

1 Svejsestrøm
Tasten aktiveres, og drejeknappen
drejes for at se og indstille svejsestrøm-
men.
2 Svejsespænding
Diode lyser, når der er spænding på
MMA elektrode eller TIG brænder.
3 Enheder for parameter
Diode lyser, når den relevante enheds-
betegnelse er aktiv.
4 Overophedningsindikator
Diode lyser, når maskinen er over-
ophedet.
5 Netfejl
Diode lyser, hvis netspændingen er for
høj eller for lav.
6 Svejseproces
Valg af MMA/TIG.
7 Tastemetode
Valg af 2-takt/4-takt.
8 Strømregulering
Valg af brænderregulering.
9 Tændingsmetode
Valg af HF/ LIFTIG®tænding.
10 Gasforstrømning (tid)
11 Slope-down
Tid fra svejsestrøm til stopstrøm.
12 Gasefterstrømning (tid)
13 Puls
Tast aktiveret = puls
14 Pulsindstilling
Tryk på menutasten, indtil diode lyser
ved:
Ě 3XOVWLG6YHMVHVWUßPVSHULRGH
Ě 3DXVHWLG*UXQGVWUßPVSHULRGH
Ě *UXQGVWUßPDISXOVVWUßP
15 Strømtype
Valg af AC eller DC svejsning.
16 AC-t-Balance, tidsbaseret
Tidsbalancen mellem den positive og
QHJDWLYHKDOYEßOJHUHJXOHUHVL
17 AC-elektrodeforvarmning
Automatisk elektrodeforvarmning
18 Valg af sekundære parametre
Åbner parametrene 10, 11 og 12
1
2
3
4
5
6
78 9
10
11
12
13
14
15 1716
18
QUICKGUIDE FOCUS TIG 200 AC/DC

QUICKGUIDE
FOCUS TIG 200 AC/DC
UK
5013752

1 Welding current
Press the key and turn the control knob
to set the welding current.
2 Welding voltage
The LED shines when there is voltage
on MMA electrode or TIG torch.
3 Parameter units
The LED shines when the relevant para-
meter unit is active.
4 Overheating indicator
The LED shines when the machine is
overheated.
5 Mains error
The LED shines if the mains voltage is
too high or too low.
6 Welding process
Choice of MMA/TIG.
7 Trigger mode
Choice of 2-stroke/4-stroke.
8 Current adjustment
Choice of torch adjustment.
9 Ignition method
Choice of HF/LIFTIG®ignition.
10 Gas pre flow (time)
11 Slope down
Time from welding current to stop
amp.
12 Gas post flow (time)
13 Pulse
Key activated = pulse.
14 Pulse setting
Press the menu key until the LED shines
at:
Ě 3XOVHWLPH:HOGLQJFXUUHQWSHULRG
Ě 3DXVHWLPH%DVHFXUUHQWSHULRG
Ě %DVHFXUUHQWRISXOVHFXUUHQW
15 Current type
Choice of AC or DC welding.
16 AC-t-balance, time-based
Time balance between positive and
QHJDWLYHKDOIZDYHLVDGMXVWHGLQ
17 AC-electrode preheating
Automatic electrode preheating.
18 Choice of secondary parameters
Opens parameters 10, 11 and 12.
1
2
3
4
5
6
78 9
10
11
12
13
14
15 1716
18
QUICKGUIDE FOCUS TIG 200 AC/DC

QUICKGUIDE
FOCUS TIG 200 AC/DC
DE
5013752

1 Schweißstrom
Taste drücken und am Drehregler den
Schweißstrom einstellen.
2 Schweißspannung
Diese LED leuchtet immer, sobald
Schweißspannung an den Schweiß-
kabelbuchsen (+/-) anliegt.
3 Parametereinheiten
LED–Anzeige für die physikalische
Einheit entsprechend des gewählten
Parameters.
4 Überhitzung
Diese LED leuchtet, wenn das Schweiß-
gerät wegen Überhitzung abgeschaltet
hat.
5 Netzspannungsfehler
Diese LED leuchtet bei zu niedriger
oder zu hoher Netzspannung.
6 Schweißprozess
Taste zur Wahl des Schweißverfahrens:
E-Hand (MMA)/WIG
7 2/4-Taktschaltung WIG
LED aus = 2-Taktbetrieb
LED an = 4-Taktbetrieb
8 Schweißstromeinstellung
Brennerregelung
Umschalttaste für Brennerregelung.
9 HF / LIFTIG–Zündung
LED aus = berührungsloses Zünden mit
Hoch-frequenz
LED an = Kontaktzündung mit LIFTIG-
Funktion
10 Gasvorströmung (Zeit)
11 Stromabsenkung
Zeit vom Schweißstrom zum Endstrom.
12 Gasnachströmung (Zeit)
13 Pulsen
LED an = Pulsfunktion ist aktiviert
14 Pulsparameter
Bei aktivierter Pulsfunktion können
die Pulsparameter durch Tastendruck
angewählt werden.
Für Pulszeit, Grundstromzeit oder
Grundstrom leuchtet dann jeweils die
entsprechende LED auf.
15 Stromart
Taste zur Wahl der Stromart, AC oder
DC.
16 AC-t Balance
Auf Zeit basierende Balanceeinstellung
(in %) der positiven und negativen
Halbwelle.
17 Elektrodenvorwärmung (AC)
Automatische Elektrodenvorwärmung
beim Wechselstromschweißen
18 Auswahl der Sekundärparameter
Öffnet Parameter 10, 11 und 12.
1
2
3
4
5
6
78 9
10
11
12
13
14
15 1716
18
QUICKGUIDE FOCUS TIG 200 AC/DC

GUIDA RAPIDA
FOCUS TIG 200 AC/DC
IT
5013752

1 Corrente di saldatura
Schiacciare il pulsante e girare la
manopola per regolare la corrente di
saldatura.
2 Tensione di saldatura
Il LED si accende in presenza di
tensione sull’elettrodo MMA o sulla
torcia TIG.
3 Unità di misura
L’accensione del LED indica l’unità di
misura del parametro da regolare.
4 Surriscaldamento
In caso di surriscaldamento della mac-
china il LED si illumina.
5 Errore di rete
Il LED si accende in caso di tensione di
rete troppo alta o troppo bassa.
6 Processo di saldatura
Selezione MMA/TIG.
7 Pulsante torcia
Selezione 2/4 tempi.
8 Regolazione da torcia
Selezione di regolazione da torcia.
9 Sistema di innesco
Selezione HF/LIFTIG®.
10 Pregas (tempo)
11 Rampa di discesa
Tempo nel quale la corrente varia dal
valore di saldatura a quello finale.
12 Postgas (tempo)
13 Pulsazione
LED acceso = pulsazione
14 Impostazione pulsazione
Ad ogni pressione del tasto si seleziona
il LED :
Tempo di picco : periodo corrente di
saldatura
Tempo di base : periodo corrente di
base
Corrente di base : % corrente di picco
15 Tipo di corrente
Seleziona saldatura AC o DC.
16 Bilanciamento AC (tempo)
Regolazione percentuale dei tempi
delle semionde positiva e negativa.
17 Preriscaldo elettrodo in AC
Preriscaldo automatico dell’elettrodo.
Facilita l’innesco in AC.
18 Scelta dei parametri secondari
Permette di accedere ai parametri 10,
11 e 12.
1
2
3
4
5
6
78 9
10
11
12
13
14
15 1716
18
GUIDA RAPIDA FOCUS TIG 200 AC/DC

QUICKGUIDE
FOCUS TIG 200 AC/DC
SE
5013752

1 Svetsström
Knappen aktiveras och vridknappen
vrids för att se og ställa in svetsström.
2 Svetsspänning
Dioden lyser när det är spänning på
MMA elektroden eller TIG brännaren.
3 Enheter för parameter
Dioden lyser när den relevanta enhets-
betecknelsen är aktiv.
4 Överhettningsindikator
Dioden lyser när maskinen är över-
hettad.
5 Nätfel
Dioden lyser om nätspänningen är för
hög eller för låg.
6 Svetsprocess
Val av MMA/TIG.
7 Avtryckarmetod
Val av 2-takt/4-takt.
8 Strömreglering
Val av brännarreglering.
9 Tändmetod
Val av HF/LIFTIG®tändning
10 Gasförströmning (tid)
11 Slope-down
Tid från svetsström till stoppström.
12 Gasefterströmning (tid)
13 Puls
Knappen aktiveras = puls.
14 Pulsinställning
Tryck på menyknappen tills ljusdiod
lyser vid:
Ě 3XOVWLG6YHWVVWUÜPSHULRG
Ě 3DXVWLG*UXQGVWUÜPSHULRG
Ě *UXQGVWUÜPDYSXOVVWUÜP
15 Strömtyp
Val av AC eller DC svetsning.
16 AC-t-balans, tidsbaserat
Tidsbalansen mellan den positiva och
QHJDWLYDKDOYEµJHQUHJOHUDVL
17 AC-elektrodförvärmning
Automatisk elektrodförvärmning.
18 Val av sekundära parametrar
Öppnar parametrarna 10, 11 och 12
1
2
3
4
5
6
78 9
10
11
12
13
14
15 1716
18
QUICKGUIDE FOCUS TIG 200 AC/DC

PIKAKÄYTTÖOHJE
FOCUS TIG 200 AC/DC
FI
5013752

1 Hitsausvirta
Paina näppäintä ja valitse hitsausvirta
säädintä kiertämällä.
2 Hitsausjännite
LED-merkkivalo palaa kun hitsaus-
puikossa tai hitsauspolttimessa on
jännite.
3 Parametrien yksiköt
LED-merkkivalo palaa osoittaen
kulloinkin aktivoituna olevan yksikön.
4 Ylikuumenemisen merkkivalo
LED-valo syttyy ilmoittaen koneen
ylikuumenemisesta. Merkkivalo
sammuu automaattisesti.
5 Verkkovirtavian merkkivalo
LED-merkkivalo palaa kun verkkovirran
jännite on liian matala tai liian korkea.
6 Hitsausprosessin valinta
Valitse puikko- (MMA) tai TIG-hitsaus.
Näppäin aktivoituna = puikkohitsaus.
7 Liipaisintoiminto
Valitse 2-tahti tai 4-tahti.
Näppäin aktivoituna = 4-tahti.
8 Virran säätö hitsauspolttimella
Virta säädetään hitsauspolttimella.
Näppäin aktivoituna = säätö Dialog-
hitsauspolttimella.
9 Sytytysmenetelmä
Valitse korkeataajuus- (HF) tai LIFTIG®-
sytytys. Näppäin aktivoituna = LIFTIG®-
sytytys.
10 Kaasun esivirtaus (aika)
11 Slope down – virran laskuaika
Hitsausvirrasta lopetusvirtaan kuluva
aika.
12 Kaasun jälkivirtaus (aika)
13 Pulssi
Näppäin aktivoituna = pulssi.
14 Pulssin asetus
Paina valikkonäppäintä kunnes valo
syttyy haluttuun kohtaan:
Ě 3XOVVLDLNDKLWVDXVYLUWDMDNVR
Ě 7DXNRDLNDSHUXVYLUWDMDNVR
Ě 3HUXVYLUWDRVXXVSXOVVLYLUUDVWD
15 Virtatyyppi
Valitse vaihtovirta (AC) tai tasavirta
(DC).
Näppäin aktivoituna = vaihtovirta (AC).
16 Vaihtovirran balanssisäätö
(AC-t-balanssi), aikaan perustuva
Toiminnolla säädetään positiivisen ja
negatiivisen puolijakson pituuksien
suhdetta prosenteissa (negatiivisen
puolijakson pituus prosentteina
positiivisen puolijakson pituudesta).
17 Elektrodin esilämmitys
Automaattinen elektrodin esilämmitys.
18 Sekundääristen parametrien
valinta
Avaa parametrit 10, 11 ja 12
1
2
3
4
5
6
78 9
10
11
12
13
14
15 1716
18
PIKAKÄYTTÖOHJE FOCUS TIG 200 AC/DC

GUIDE RAPIDE
FOCUS TIG 200 AC/DC
F
503752

1 Courant de soudage
Appuyer sur la touche et faire tourner
le bouton de commande pour régler le
courant de soudage.
2 Tension de soudage
La LED est allumée lorsque l’électrode
MMA ou la torche TIG est sous tension.
3 Unités des paramètres
La LED est allumée lorsque l’unité du
paramètre pertinent est active.
4 Indicateur de surchauffe
La LED est allumée en cas de surchauffe
de la machine.
5 Erreur secteur
La LED est allumée si la tension secteur
est trop élevée ou trop faible.
6 Processus de soudage
Choix entre MMA/TIG.
7 Mode déclenchement
Choix entre 2-temps/4-temps.
8 Choix de réglage de la torche
9 Méthode d’allumage
Choix d’allumage HF/LIFTIG®.
10 Réglage Pré-gaz (temps)
11 Evanouissement
Temps entre le courant de soudage et
l’ampérage d’arrêt.
12 Réglage Post-gaz (temps)
13 Pulsé
Touche activée = mode pulsé.
14 Réglage mode pulsé
Appuyer sur la touche du menu jusqu’à
ce que la LED s’allume au niveau de :
Ě 7HPSVGHSXOVHS¿ULRGHGHFRXUDQW
de soudage.
Ě 7HPSVGHSDXVHS¿ULRGHGHFRXUDQW
de base.
Ě &RXUDQWGHEDVHGHFRXUDQW
pulsé.
15 Type de courant
Choix entre soudage AC ou DC.
16 Equilibre AC-t, basé sur le temps
Le temps équilibré entre la demi-onde
SRVLWLYHHWQ¿JDWLYHVHU¾JOHHQ
17 Préchauffage d’électrode AC
Préchauffage automatique d’électrode.
18 Choix de paramètres secondaires
Ouvre les paramètres 10, 11 et 12.
1
2
3
4
5
6
78 9
10
11
12
13
14
15 1716
18
GUIDE RAPIDE FOCUS TIG 200 AC/DC

QUICKGUIDE
FOCUS TIG 200 AC/DC
NL
5013752 0LJDWURQLF1HG%9Ě+DOOHQZHJĚ&7%HVW
7HOĚ)D[Ě(PDLOLQIR#PLJDWURQLFQOĚ+RPHSDJHZZZPLJDWURQLFQO

1 Lasstroom
'UXNGH]HNQRSLQRPLQJHVWHOGHODV
VWURRPWHWRQHQ'UDDLGHEHVWXULQJV
NQRSRPODVVWURRPLQWHVWHOOHQ
2 Lasspanning
+HW/('OLFKWRSZDQQHHUHUVSDQQLQJ
RS00$HOHNWURGHRI7,*WRRUWVVWDDW
3 Parametersymbolen
'H/('OLFKWRSZDQQHHUGHUHOHYDQWH
SDUDPHWHUDFWLHILV
4 Oververhittingsindicator
'H/('OLFKWRSZDQQHHUGHPDFKLQH
RYHUYHUKLWLV
5 Voedingsfout
'H/('OLFKWRSZDQQHHUGHYRHGLQJV
VSDQQLQJWHKRRJRIWHODDJLV
6 Lasproces
.LHV00$7,*
7 Schakelfunctie
.LHVWDNWRIWDNW
8 Stroominstelling
'H/('OLFKWRS GXLPZLHOUHJHOLQJ
9 Startmethode
.HX]HYDQ+)RI/,)7,*®RQWVWHNLQJ
10 Gasvoorstroom (tijd)
11 Downslopetijd
7LMGYDQGHODVVWURRPWRWDDQGHVWRS
VWURRP
12 Gasnastroom (tijd)
13 Puls
'H/('OLFKWRS SXOV
14 Puls instelling
'UXNGHPHQXNQRSLQWRWGDWGH/('
RSOLFKWELM
Ě 3XOVWLMG/DVVWURRPSHULRGH
Ě 3DX]HWLMG%DVLVVWURRPSHULRGH
Ě %DVLVVWURRPYDQGHSXOVVWURRP
15 Stroomtype
.HX]H$&RI'&ODVVHQ
16 AC-t-balans, tijd gebaseerd
7LMGEDODQVWXVVHQGHSRVLWLHYHHQ
QHJDWLHYHKDOYHVLQXVLQ
17 AC-elektrode voorverwarming
$XWRPDWLVFKHHOHNWURGHYRRU
YHUZDUPLQJ
18 Kiezen secundaire parameters
2SHQHQYRRUSDUDPHWHUVHQ
1
2
3

5

7 9
10
11
12
13

15 17

QUICKGUIDE FOCUS TIG 200 AC/DC

RYCHLÝ PRŮVODCE
FOCUS TIG 200 AC/DC
CZ
503752

1 Svařovací proud
Stiskněte klávesu a otočným knoflíkem
nastavte svařovací proud.
2 Svařovací napětí
LED dioda svítí, pokud je na hořáku
nebo na elektrodě svařovací napětí.
3 Jednotka měření
LED dioda označuje jednotky, ve
kterých je zvolená funkce nastavovaná.
4Přehřátí
LED dioda zobrazuje přehřátí stroje.
5 Porucha sítě
LED dioda svítí, pokud vzniklo přepětí
nebo podpětí napájecí sítě.
6 Metoda svařování
Volba mezi MMA a TIG.
7 Režim spínání
Volba 2 nebo 4 taktního spínání.
8 Regulace z hořáku
Volba regulace proudu z hořáku.
9 Způsob zapalování
Volba mezi HF a LIFTIG®zapalováním.
10 Předfuk plynu (čas)
11 Doběh proudu
Doba doběhu ze svařovacího na
koncový proud.
12 Dofuk plynu (čas)
13 Pulsace proudu
LED dioda indikuje aktivní režim
svařování s pulsací.
14 Nastavení pulsace
Stiskem tlačítka při rozsvícené LED
diodě nastavíte:
Ě 3XOVQÊ¹DV'REXVYDãRYDFÊKRSURXGX
Ě %¯]RYõ¹DV'REXE¯]RY¿KRSURXGX
Ě%¯]RYõSURXGYVYDãRYDFÊKR
proudu.
15 AC/DC volba
Výběr mezi AC a DC svařováním.
16 AC-t-balance, časová
Časový poměr mezi + a - půlvlnou
SãL7,*$&VYDãRY¯QÊQDVWDYXMHVHY
periody.
17 Předehřev elektrody (TIG AC)
Nastavení předehřevu elektrody pro
usnadnění zapalování oblouku.
18 Nastavení sekundárních parametrů
Umožňuje nastavování parametrů 10,
11 a 12.
1
2
3
4
5
6
78 9
10
11
12
13
14
15 1716
18
RYCHLÝ PRŮVODCE FOCUS TIG 200 AC/DC

GUÍA RÁPIDA
FOCUS TIG 200 AC/DC
ES
503752

1 Corriente de soldadura
Presionar la función y girar el botón
de control para ajustar la corriente de
soldadura.
2 Voltaje de soldadura
El LED está encendido cuando hay
voltaje en electrodo MMA o en la
antorcha de TIG.
3 Unidades de parámetro
El LED está encendido cuando la unidad
de parámetro relevante está activa.
4 Indicador de sobrecalentamiento
El LED se enciende cuando la máquina
está sobrecalentada.
5 Error de red
El LED se enciende si el voltaje de red es
demasiado alto o demasiado bajo.
6 Proceso de soldadura
Elección entre MMA/TIG.
7 Modo de gatillo
Elección entre 2-tiempos/4-tiempos.
8 Ajuste de corriente
Elección de ajuste de corriente desde la
antorcha.
9 Método de inicio
Elección de inicio de arco de HF/LIFTIG®.
10 Pre flujo de gas (tiempo)
11 Rampa de bajada
Tiempo desde corriente de soldadura
hasta amperios finales.
12 Post flujo de gas (tiempo)
13 Pulsado
Función activada = pulsado
14 Ajuste del pulsado
Presionar la función hasta encender el
LED en:
Ě 7LHPSRGHSXOVR7LHPSRGH
corriente de soldadura
Ě 7LHPSRGHSDXVD7LHPSRGH
corriente base.
Ě &RUULHQWHEDVHGHFRUULHQWHGH
pulso.
15 Tipo de corriente
(OHFFLÙQHQWUHVROGDGXUD$&R
VROGDGXUD'&
16 AC-t-balance, basado en tiempo
Balance de tiempo entre la semi-onda
SRVLWLYD\QHJDWLYDHVDMXVWDGRHQ
17 Pre-calentamiento de electrodo - AC
Pre-calentamiento automático del
electrodo.
18 Elección de parámetros secundarios
Abre los parámetros 10, 11 y 12.
1
2
3
4
5
6
78 9
10
11
12
13
14
15 1716
18
GUÍA RÁPIDA FOCUS TIG 200 AC/DC
