MINN KOTA MKA-16-03 User manual

MKA-16-03 Elec. Steer Quick Release Bracket
1854035
MOUNTING CONSIDERATIONS
TOOLS AND RESOURCES REQUIRED
Complete Typical Installation
Item /
Assembly Part # Description Qty.
A 2990114 QCK REL PLATE/THUMB SCREW ASM 1
2✖PLATE-MNT,TOP PD QUICK RELEASE 1
4✖PLATE-MNT,BTM PD/AP QK/RL 1
6 2373421 SCREW-5/16-18 X 3/8 SHCS S/S 1
8 9951778 LOCKWASHER-1/4" ZINC 1
10 2011385 SCREW-TENSION/NEW KNOB 1
p2374954 INSTR.SHEET MKA-16-03 BULK QRB 1
B 2994932 BAG ASM, ELEC. STEER QRB 1
12 2371728 WASHER-FENDER 1/4 X 1 1/4 ZP 4
14 2373413 SCREW-1/4-20 X 7/8 HHCS ZP 4
16 2263104 NUT-1/4-20 NYLOCK ZP 8
18 2373516 BOLT-1/4-20 X 2" HHC ZP 4
2
6
8
10
4
A
B
14
18
12
16
• #3 Phillips Screw Driver
• Drill
• 9/32” Drill Bit
• 7/16” Box End Wrench
• A second person to help with
the installation
It is recommended that the motor be mounted as close to
the centerline of the boat as possible. The motor must not
encounter any obstructions as it is lowered into the water or
raised into the boat when stowed and deployed. Make sure
the motor rest is positioned far enough beyond the edge of
the boat. Make sure the area under the mounting location is
flat, clear to drill holes and install nuts and washers.
pNot shown on Parts Diagram.
✖This part is included in an assembly and cannot be ordered individually.
minnkotamotors.com | 1
©2018 Johnson Outdoors Marine Electronics, Inc.
FOR USE WITH ALL MINN KOTA® POWERDRIVE™, PONTOON POWERDRIVE™, ULTERRA™ AND TERROVA®
FRESHWATER TROLLING MOTORS & THE POWERDRIVE™ PONTOON HAND CONTROL BRACKET & DECKHAND 40
NOTE: Images are a graphical representation and
may vary slightly from your motor.

a. Make sure that the Power Cables from the
battery are disconnected, or that the breaker,
if equipped, is "off".
1
Power Cables
WARNING
Make sure the motor is mounted on a level surface and is
not connected to a power source.
INSTALLATION
b. Place the mount on an elevated, level surface
such as a workbench or the tailgate of a pickup.
The motor should be in the stowed position.
c. Remove the four sideplate screws using a #3
Phillips screwdriver. Two of these screws will be
located on each side of the mount.
2
Deployed Stowed
Sideplate Screw
2c
minnkotamotors.com | 2
©2018 Johnson Outdoors Marine Electronics, Inc.
The MKA-16-03 Electric Steer Quick Release Bracket is designed to work on a number of Minn Kota trolling motors. The
base extrusion or mounting bracket of the trolling motors may vary. Please note the appearance of the applicable trolling
motors and mounting brackets.
UlterraPowerDrive Terrova PowerDrive Pontoon
Hand Control Bracket
Inboard Inboard Inboard Inboard
DeckHand 40
Inboard
NOTE: A motor may weigh up to 65lbs. We
recommend having a second person help with the
installation. If mounting to a Pontoon Hand Control
Bracket or Deckhand 40, directions specific to motor
installation do not apply.

f. Take the Quick Release Bracket Assembly (Item
#A) and remove the Tension Screw Knob and
Lock Washer. Set the Tension Screw Knob and
the Lock Washer aside to reassemble later.
g. Slide the Top Plate and the Bottom Plate
and notice the range of motion allowed in the
bracket, and the position of the bracket when it is
completely closed. The Socket Head Cap Screw
stops the motion of the brackets when closed.
Slide the plates completely apart and set the
Bottom Plate aside.
h. On the Top Plate, take note of the placement
of the single Socket Head Cap Screw already
attached to the plate. When the Top Plate is
attached to the Base Extrusion, the screw will
sit under the mount closest to the end where the
Power Cord exits the base of the Mount.
4ITEM(S) NEEDED
#A x 1
CAUTION
Watch for pinch points when sliding the top and bottom
plates of the Quick Release Bracket.
minnkotamotors.com | 3
©2018 Johnson Outdoors Marine Electronics, Inc.
d. Remove the Right Sideplate.
e. Swing the Left Sideplate out and away from
the Base Extrusion. Removing the sideplates
exposes the mounting holes in the Base
Extrusion.
3
3d
3e
Right Sideplate
Mounting Holes
Left Sideplate
Base Extrusion
Tension
Screw Knob
Top Plate
Slide
Slide
Top Plate
Bottom
Plate
Lock Washer
Socket Head
Cap Screw
Power Cord
Socket Head
Cap Screw
4f Quick Release Bracket Assembly
4h

k. After the Top Plate is secured to the Base
Extrusion, reassemble the Top Plate to the
Bottom Plate by sliding it in place and securing
with the Lock Washer and Tension Screw Knob.
l. Replace the Right Sideplate.
m. Swing the Left Sideplate back into its correct
position on the Base Extrusion.
6
6l
Right Sideplate
6m
Left Sideplate
Base Extrusion
n. Replace the four sideplate screws using a #3 or
#2 Phillips screwdriver. Two of these screws will
be located on each side of the mount.
Sideplate Screw
minnkotamotors.com | 4
©2018 Johnson Outdoors Marine Electronics, Inc.
5

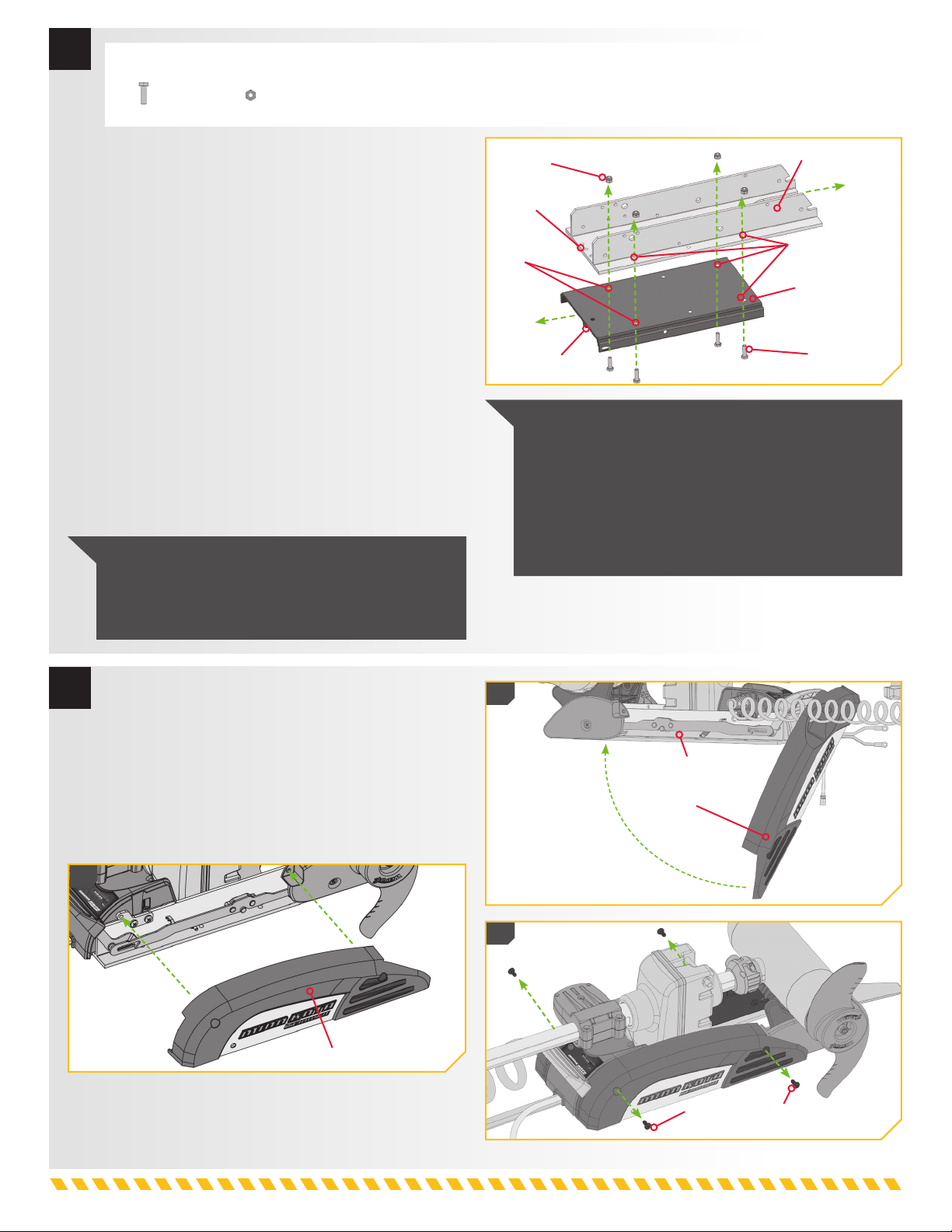

i. Take the Top Plate and turn it so the flat side
faces upwards. Align the Mounting Holes in the
Top Plate with the Mounting Holes in the Base
Extrusion that were exposed when the sideplates
were removed. Make sure that the Socket Head
Cap Screw is located on the mount closest to
the Power Cord. The appearance of your Base
Extrusion may vary depending on motor type.
j. Use the 1/4 -20 X 7/8 Hex Head Cap Screw
(Item #14) and Nylock Nuts (item # 16) to
secure the Top Plate to the Base Extrusion. It
is recommended to use a minimum of two bolts
on each side, placing them the farthest apart
on the mount. The screws will pass from the
bottom up, through the Top Plate and then the
Base Extrusion. The Nylock Nuts are placed on
the screws on top of the Base Extrusion and
tightened with the 7/16” Box End Wrench. Make
sure all hardware is secure.
ITEM(S) NEEDED
#14 x 4 #16 x 4
NOTE: To prevent seizing of hardware, do not use
high speed installation tools. Wetting the screws or
applying an anti-seize may help prevent seizing.
NOTE: If you are mounting an Ulterra to the Quick
Release Bracket, the Clipped Washer that was
previously used to install the motor to the boat, or
included in the mounting hardware that came with
the Ulterra motor should be used. Place the Clipped
Washer above the Base Extrusion, between the Base
Extrusion and the Nylock Nut. Refer to the Ulterra
Owner’s Manual online at minnkotamotors.com for
complete details on mounting the Ulterra.
Top Plate
Mounting Holes
Mounting
Holes
Base Extrusion
Socket Head
Cap Screw
Power Cord
Exits Here
Hex Head
Cap Screw
Nylock Nuts
6n
Outboard
Inboard

8
1-1/2"
Minimum
Gunwale
Shaft
o. Place the mount with the Quick Release Bracket
attached as close to the center line or keel of
the boat as possible. The motor can be installed
on either the Port or Starboard side of the boat
based on personal preference. Check placement
with the motor in the stowed and deployed
positions. Review the mounting considerations at
the beginning of the installation.
p. When the motor is in the deployed position, make
sure that the Shaft is 1-1/2” out past the Gunwale
of the boat. The lower unit, when stowed and
deployed must not encounter any obstructions.
7
Deck of Boat
Keel
minnkotamotors.com | 5
©2018 Johnson Outdoors Marine Electronics, Inc.
q. Mark the side edges and rear of the Bottom Plate
on the bow of the boat.
r. Remove the Tension Screw Knob and Lock
Washer and slide the motor and Top Plate inboard
and off to remove it from the Bottom Plate.
s. Reposition the Bottom Plate on the marks made
on the bow of the boat. Make sure the U Shape
on the Bottom Plate is facing inboard. Locate
the 4 mounting holes in the Bottom Plate and
mark them on the bow. It is recommended to use
all four bolts to mount the Bottom Plate. Set the
Bottom Plate aside.
t. Drill through the deck of the boat using a 9/32"
Drill Bit on the marked locations.
9Drilling
Locations
Drilling
Locations
Bottom
Plate
7o
7p
8q 8r
8r
Bow of
Boat Bow of
Boat
Outboard
Bottom
Plate
Outboard
Markings
Lock Washer
Tension
Screw Knob
Bottom Plate
Bow
Markings
Inboard
Inboard
Inboard
U Shape
Outboard
Top Plate
NOTE: Make sure that the motor will not
encounter any obstructions when sliding the motor
on and off the quick release bracket. The exact
placement of the motor and quick release bracket
when mounting may vary depending on the boat,
boat deck, and which base extrusion or bracket
the quick release bracket is being mounted to. The
Ulterra motor cannot be deployed before mounting
and connecting a power source.

u. Put a 1/4-20 X 2” HHC ZP Bolt (Item #18) in
each of the four drilled locations. The bolt should
pass through the Bottom Plate and the boat
deck. Make sure to secure the motor with bolts
on each side of the Bottom Plate.
v. Place a Fender Washer (Item #12) and then a
Nylock Nut (Item #16) at the end of each bolt
as shown and tightened with the 7/16” Box End
Wrench. Make sure all hardware is secure.
w. Slide the Top Plate attached to the motor back
onto the Bottom Plate that was mounted to the
Bow of the boat and secure with the Lock Washer
and Tension Screw Knob. Always check the
Tension Screw Knob and tighten when needed.
10
11
HHC ZP Bolt
Boat Deck
Bottom Plate
Fender Washer
Nylock Nut
Bow
NOTE: To prevent seizing of hardware, do not use
high speed installation tools. Wetting the screws
or applying an anti-seize may help prevent seizing.
ITEM(S) NEEDED
#18 x 4 #12 x 4 #16 x 4
A Johnson Outdoors Company
Minn Kota Consumer & Technical Service
Johnson Outdoors Marine Electronics, Inc.
PO Box 8129
Mankato, MN 56001
121 Power Drive
Mankato, MN 56001
Phone [phone]
Fax [phone]
minnkotamotors.com ©2018 Johnson Outdoors Marine Electronics, Inc.
All rights reserved.
Part #2374914 Rev J 03/18
For warranty information please visit www.minnkotamotors.com
ECN 39002
NOTE: Lock your motor
to help prevent theft.
Lock Washer
Tension
Screw Knob
Bottom Plate
Bow
Top Plate
Inboard
Outboard

Support à Dégagement Rapide à Commande
Électrique MKA-16-03
1854035
FACTEURS DE MONTAGE
OUTILS ET RESSOURCES NÉCESSAIRES
Installation Complète Typique
Article/
Ensemble Nº de Pièce Description Qté
A 2990114 QCK REL PLATE/THUMB SCREW ASM 1
2✖PLATE-MNT,TOP PD QUICK RELEASE 1
4✖PLATE-MNT,BTM PD/AP QK/RL 1
6 2373421 SCREW-5/16-18 X 3/8 SHCS S/S 1
8 9951778 LOCKWASHER-1/4" ZINC 1
10 2011385 SCREW-TENSION/NEW KNOB 1
p2374954 INSTR.SHEET MKA-16-03 BULK QRB 1
B 2994932 BAG ASM, ELEC. STEER QRB 1
12 2371728 WASHER-FENDER 1/4 X 1 1/4 ZP 4
14 2373413 SCREW-1/4-20 X 7/8 HHCS ZP 4
16 2263104 NUT-1/4-20 NYLOCK ZP 8
18 2373516 BOLT-1/4-20 X 2" HHC ZP 4
2
6
8
10
4
A
B
14
18
12
16
• Tournevis cruciforme nº 3
• Perceuse
• Mèche de 9/32 po (7,14 mm)
• Clé polygonale de 7/16 po (11,11 mm)
• Une deuxième personne pour vous
aider avec l’installation
On recommande de monter le moteur aussi près que possible
de l’axe du bateau. Le moteur ne doit rencontrer aucune
obstruction lorsqu’il est dans l’eau ou relevé. Assurez-vous
que le support du moteur est positionné assez loin du bord du
bateau. Vérifiez que la zone sous l’emplacement pour percer
des trous et installer des rondelles et des écrous est dégagée
et plate.
pNon visible sur le schéma des pièces.
✖Cette pièce est incluse dans un ensemble et ne peut pas être commandée individuellement.
minnkotamotors.com | 7
©2017 Johnson Outdoors Marine Electronics, Inc.
À UTILISER AVEC TOUS LES MOTEURS DE PÊCHE À LA TRAÎNE POUR EAU DOUCE MINN KOTA® POWERDRIVE™, PONTOON
POWERDRIVE™, ULTERRA™ ET TERROVA®, ET LE SUPPORT À COMMANDE MANUELLE DE POWERDRIVE™ PONTOON ET DECKHAND 40
REMARQUE : les images sont une représentation
graphique et peuvent être légèrement différentes de
votre moteur.

a. Assurez-vous que les câbles d’alimentation de la
batterie sont déconnectés, ou que le disjoncteur,
le cas échéant, est en position « arrêt ».
1
Câbles d’Alimentation
AVERTISSEMENT
Assurez-vous que le moteur est installé sur une surface
plane et n’est pas branché à une source d’alimentation.
INSTALLATION
b. Placez le support sur une surface élevée, de
niveau, comme un établi ou le hayon d’une
camionnette. Le moteur devrait être en position
arrimée.
c. Retirez les quatre vis de la plaque latérale en
utilisant un tournevis cruciforme nº 3. Deux de
ces vis seront situées de chaque côté du support.
2
Déployé Arrimé
Vis de Plaque Latérale
2c
minnkotamotors.com | 8
©2017 Johnson Outdoors Marine Electronics, Inc.
Le support à dégagement rapide à commande électrique MKA-16-03 est conçu pour fonctionner sur plusieurs moteurs de
pêche à la traîne Minn Kota. L’extrusion de la base ou le support de montage des moteurs de pêche à la traîne peut varier.
Veuillez noter l’apparence des moteurs de pêche à la traîne et des supports de montage concernés.
UlterraPowerDrive Terrova Support de la commande
manuelle du PowerDrive
Pontoon
Intérieur Intérieur Intérieur Intérieur
DeckHand 40
Intérieur
REMARQUE: Un moteur peut peser jusqu’à 65 lb
(29,5 kg). Pour l’installation, nous recommandons de vous
faire aider par une deuxième personne. Pour un montage
du support de la commande manuelle à un Pontoon ou
Deckhand 40, les directives spécifiques à l’installation au
moteur ne s’appliquent pas.

f. Prenez l’ensemble du support à dégagement
rapide (article nº A) et retirez le bouton à vis
de tension et la rondelle de blocage. Mettez le
bouton à vis de tension et la rondelle de blocage
de côté pour les rassembler plus tard.
g. Faites glisser la plaque supérieure et la plaque
inférieure et remarquez la portée de mouvement
permise dans le support, et la position du support
lorsqu’il est complètement fermé. La vis à tête
creuse arrête le mouvement des supports
lorsqu’ils sont fermés. Faites glisser les plaques
pour les séparer complètement et mettez la
plaque inférieure de côté.
h. Sur la plaque supérieure, notez l’emplacement
de la seule vis à tête creuse qui est déjà fixée
à la plaque. Lorsque la plaque supérieure est
fixée à l’extrusion de la base, la vis sera sous le
support le plus près de l’extrémité où le cordon
d’alimentation sort de la base du support.
4ARTICLE(S) REQUIS
#A x 1
MISE EN GARDE
Faites attention aux points de pincement en glissant
les plaques supérieure et inférieure du support à
dégagement rapide.
minnkotamotors.com | 9
©2017 Johnson Outdoors Marine Electronics, Inc.
d. Enlevez la plaque latérale droite.
e. Faites pivoter la plaque latérale gauche en
l’éloignant de l’extrusion de la base. Le retrait des
plaques latérales expose les trous de montage
dans l’extrusion de la base.
3
3d
3e
Plaque Latérale Droite
Trous de Montage
Plaque Latérale Gauche
Extrusion de la Base
Bouton
à vis de
Tension
Plaque
Supérieure
Coulisse
Coulisse
Plaque
Supérieure
Plaque
Inférieure
Rondelle de Blocage
Vis à Tête
Creuse
Cordon
d’Alimentation
Vis à Tête
Creuse
4f Ensemble de Support à
Dégagement Rapide
4h

k. Lorsque la plaque supérieure est fixée à l’extrusion
de la base, remontez la plaque supérieure sur la
plaque inférieure en la glissant en place et la fixant
à l’aide de la rondelle de blocage et le bouton à vis
de tension.
l. Replacez la plaque latérale droite.
m. En la faisant pivoter, replacez la plaque latérale
gauche dans sa position appropriée sur l’extrusion
de la base.
6
6l
Plaque Latérale Droite
6m
Plaque Latérale Gauche
Extrusion de la Base
n. Replacez les quatre vis de la plaque latérale en
utilisant un tournevis cruciforme nº 3 ou nº 2.
Deux de ces vis seront situées de chaque côté du
support.
Vis de Plaque Latérale
minnkotamotors.com | 10
©2017 Johnson Outdoors Marine Electronics, Inc.
5
i. Prenez la plaque supérieure et tournez-la pour
que le côté plat soit vers le haut. Alignez les trous
de montage dans la plaque supérieure aux trous
de montage dans l’extrusion de la base qui ont
été exposés lorsque les plaques latérales ont été
retirées. Assurez-vous que la vis à tête creuse
est située sur le support le plus près du cordon
d’alimentation. L’apparence de votre extrusion de
la base peut varier selon le type de moteur.
j. Utilisez la vis à tête creuse hexagonale 1/4 -20 X
7/8 (22,2 mm) (article nº 14) et les écrous Nylock
(article nº 16) pour fixer la plaque supérieure à
l’extrusion de la base. On recommande d’utiliser au
moins deux écrous sur chaque côté, les plaçant le
plus loin possible du support. Les vis passeront du
bas vers le haut, à travers la plaque supérieure et
ensuite l’extrusion de la base. Les écrous Nylock
sont placés sur les vis qui sont sur l’extrusion de la
base et ensuite serrés à l’aide de la clé polygonale
de 7/16 po (11,11 mm). Veillez à ce que toute la
quincaillerie soit bien fixée.
ARTICLE(S) REQUIS
#14 x 4 #16 x 4
REMARQUE: Pour éviter la saisie du matériel,
n'utilisez pas d'outils d'installation à haute vitesse.
Le fait de mouiller les vis ou d’appliquer un
antigrippant peut aider à prévenir qu’elles grippent.
REMARQUE: Si vous montez un moteur Ulterra sur
le support à dégagement rapide, vous devriez utiliser la
rondelle taillée utilisée précédemment pour l’installation
du moteur au bateau, ou incluse dans la quincaillerie de
montage qui accompagnait le moteur Ulterra. Placez la
rondelle taillée au-dessus de l’extrusion de la base, entre
l’extrusion de la base et l’écrou Nylock. Consultez le manuel
de l’utilisateur Ulterra en ligne à minnkotamotors.com pour
les détails complets du montage d’un moteur Ulterra.
Plaque
Supérieure
Trous de Montage
Trous de
Montage
Extrusion
de la Base
Vis à Tête
Creuse
Le Cordon
d’Alimentation
Sort ici
Vis à Tête
Creuse
Hexagonale
Écrous Nylock
6n
Extérieur
Intérieur

8
1 1/2 po
(3,8 cm)
minimum
Plat-bord
Arbre
o. Placez le support en fixant le support à
dégagement rapide le plus près possible de l’axe
ou la quille. Le moteur peut être installé soit sur
le côté bâbord ou tribord du bateau, selon la
préférence personnelle. Vérifiez l’emplacement
avec le moteur dans la position arrimée et
déployée. Relisez les facteurs de montage juste
avant l’installation.
p. Lorsque le moteur est en position déployée,
veillez à ce que l’arbre dépasse le plat-bord de 1
1/2 po (3,8 cm). L’appareil inférieur lorsque arrimé
et déployé ne doit pas rencontrer d’obstacles.
7
Pont du
Bateau
Quille
minnkotamotors.com | 11
©2017 Johnson Outdoors Marine Electronics, Inc.
q. Marquez les bords latéraux et arrière de la plaque
inférieure sur la proue de votre bateau.
r. Retirez le bouton à vis de tension et la rondelle
de blocage, et faites glisser le moteur et la plaque
supérieure vers l’intérieur pour le retirer de la
plaque inférieure.
s. Repositionnez la plaque inférieure sur les
marques faites sur la proue du bateau. Assurez-
vous que la forme en U sur la plaque inférieure
fait face vers l’intérieur. Trouvez les quatre trous
de montage dans la plaque inférieure et marquez-
les sur la proue. On recommande l’utilisation des
quatre boulons pour monter la plaque inférieure.
Mettez la plaque inférieure de côté.
t. Percez le pont du bateau à l’aide d’une perceuse
9/32 po (7,4 mm) aux endroits marqués.
9Emplacements
de Perçage
Emplacements
de Perçage
Plaque
Inférieure
7o
7p
8q 8r
8r
Proue du
Bateau Proue du
Bateau
Extérieur
Plaque
Inférieure
Extérieur
Marques
Rondelle
de Blocage Bouton à Vis
de Tension
Plaque Inférieure
Proue
Marques
Intérieur
Intérieur
Intérieur
Forme
en U
Extérieur
Plaque Supérieure
REMARQUE: Assurez-vous que le moteur
ne rencontrera pas d’obstacles lorsque vous
le faites glisser sur le support à dégagement
rapide. L’emplacement précis du moteur et du
support à dégagement rapide peut varier selon
le bateau, le pont du bateau et l’extrusion de la
base ou le support auquel est monté le support à
dégagement rapide. Le moteur Ulterra ne peut pas
être déployé avant le montage et la connexion à
une source d’alimentation.

u. Mettez un boulon 1/4-20 x 2 po (50,8 mm)
(article nº 18) dans chacun des quatre trous
percés. Le boulon devrait traverser la plaque
inférieure et le pont du bateau. Assurez-vous de
fixer le moteur avec des boulons de chaque côté
de la plaque inférieure.
v. Mettez une rondelle de protection (article nº
12) et ensuite un écrou Nylock (article nº 16)
à chaque extrémité de chaque boulon, selon
l’illustration, et serrez avec une clé polygonale
de 7/16 po (11,11 mm). Veillez à ce que toute la
quincaillerie soit bien fixée.
w. Faites glisser la plaque supérieure fixée sur le
moteur sur la plaque inférieure qui a été montée
à la proue du bateau et fixez-la avec une rondelle
de blocage et un bouton à vis de tension. Vérifiez
toujours le bouton à vis de tension et serrez-le au
besoin.
10
11
Boulon HHC ZP
Pont du Bateau
Plaque Inférieure
Rondelle de
Protection
Écrou Nylock
Proue
REMARQUE : Pour éviter la saisie du matériel,
n'utilisez pas d'outils d'installation à haute
vitesse. Le fait de mouiller les vis ou d’appliquer
un antigrippant peut aider à prévenir qu’elles
grippent.
ARTICLE(S) REQUIS
#18 x 4 #12 x 4 #16 x 4
A Johnson Outdoors Company
Minn Kota Consumer & Technical Service
Johnson Outdoors Marine Electronics, Inc.
PO Box 8129
Mankato, MN 56001
121 Power Drive
Mankato, MN 56001
Phone [phone]
Fax [phone]
minnkotamotors.com ©2018 Johnson Outdoors Marine Electronics, Inc.
All rights reserved.
Part #2374914 Rev H 06/17
Pour plus d’informations sur la garantie, veuillez visiter le www.minnkotamotors.com
ECN 38128
REMARQUE:
Verrouillez votre moteur
pour éviter le vol!
Rondelle de
Blocage Bouton à
Vis de Tension
Plaque
Inférieure
Proue
Plaque Supérieure
Intérieur
Extérieur
