Mirabelle MIRWSVL800CP User manual

TWO HANDLE LAVATORY FAUCET
Model MIRWSVL800CP, MIRWSVL800BN, MIRWSVL800ORB
MEZCLADORA PARA TINA LAVABO DE DOS
Modelos MIRWSVL800CP, MIRWSVL800BN, MIRWSVL800ORB
ROBINET DE LAVABO À DEUX POIGNÉES
Modèles MIRWSVL800CP, MIRWSVL800BN, MIRWSVL800ORB
1
You may need/Usted puede necesitar/
Aticles dont vous pouvez avoir besion
Goggles
Anteojos Protectores
Lunettes de sécurité
Wrench
Llave
Clé ajustable
Basin Wrench
Llave para Instalar Grifos
Clé pour lavabo
(2) Supply Lines
2 Líneas de Suministro
(2) Tuyaux d'alimentation
Sealant Tape
Cinta Selladora
Ruban d'étanchéité
English Español
Français
CAUTION-TIPS FOR REMOVAL
OF OLD FAUCET:
PRECAUCIÓN-CONSEJOS PARA
CAMBIAR LA LLAVE
MEZCLADORA:
ATTENTION-SUGGESTIONS
POUR ENLEVER L'ANCIEN
ROBIENT:
Always turn off water supply
before removing existing faucet
or replacing any part of the
faucet. Open the faucet handle
to relieve water pressure and
ensure that water is completely
shut off.
Siempre corte el suministro de
agua antes de retirar el grifo actual
o remplazar cualquier pieza del
mismo. Abra la llave del grifo para
liberar la presión de agua y
asegurar que ya no corre agua.
Toujours couper l'alimentation en
eau avant d'enlever ou de
démonter le robinet. Ouvrir le
robinet pour libérer la pression
d'eau et pour s'assurer que
l'alimentation en eau a bien été
coupée.
CARE INSTRUCTIONS: INSTRUCCIONES DE CUIDADO: DIRECTIVES D'ENTRETINE:
To preserve the finish of your
faucet, apply non-abrasive wax.
Any cleaners should be rinsed
off immediately. Do not use
abrasive cleaners on the faucet.
Para conservar el acabado que cubre
las partes metálicas de su llave
mezcladora, aplique cera que no sea
abrasive, como una cera para autos.
Si usa algún tipo de limpiador,
deberá enjuagarlo inmediatamente.
Los abrasivos suaves son aceptables
en acabados platinum y LifeShine.
Pour préserver le fini des pièces
métalliques du robinet,appliquer
une cire non abrasive comme une
cire à votiure. Rincer
immédiatement le robinet aprés
l'avoir nettoyé avec un agent
nettoyant. Les finis platinum et
LifeShine peuvent être nettoyés à
l'aide de produits abrasifs doux.
www.mirabelleproducts.com01/06/15 REV.B
Silicone
Silicón
Silicone
SILICONE
1.5mm Hex Allen Wrench
1.5mm Hex Llave Allen
1.5mm Cié hexagonale

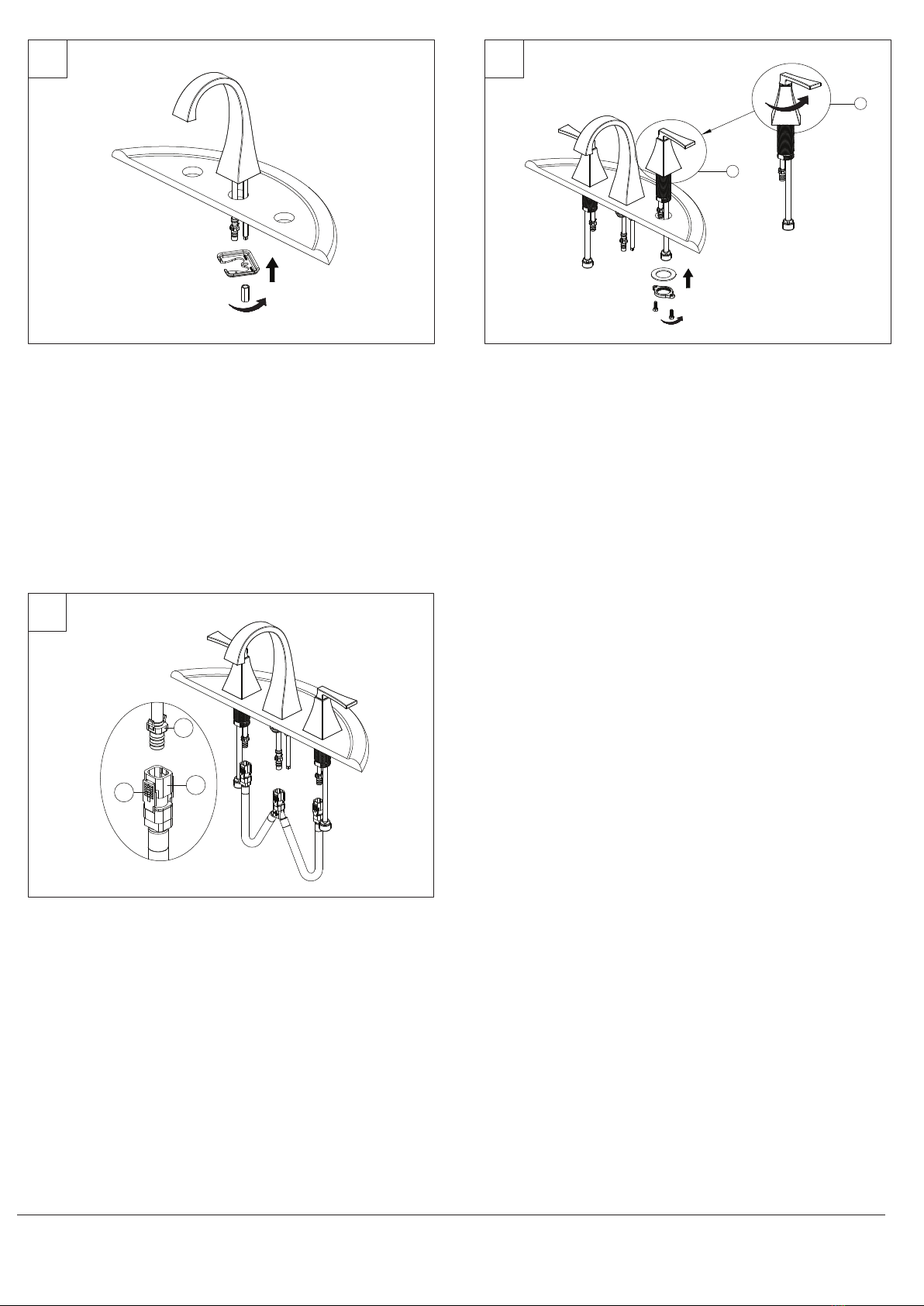

Shut off water supplies. Place spout through mounting hole in sink, secure
spout with metal washer and nut.
Before install hot and cold end valves, if the handle seat is not aligned with
handle in a line as shown in the above diagram (1), rotate the handle seat
back (the rotating angle can not exceed 90°) to make the handle seat align
with handle in a line as shown in the above diagram (2). Slide hot and cold
end valves through sink mounting holes. Make sure long tubes are installed
away from spout. Note: Hot side end valve is labeled. Secure end valves with
washers and nuts. Hand tighten nuts onto shank. Lock nuts into position by
tightening screws.
1 2
2
Cierra el suministro de agua. Introduce el caño con junta a través del orificio
de montaje en el grifo, asegura el caño con la arandela y la tuerca de metal.
Antes de instalar las válvulas de extremo frío y caliente, si el asiento de la
manija no está alineado con la manija como se muestra en el diagrama
anterior (1), rota el asiento de la manija hacia atrás (el ángulo de rotación no
debe exceder los 90°) para alinear el asiento de la manija con la manija como
se muestra en el diagrama anterior (2). Desliza las válvulas para agua caliente
y fría a través de los orificios de montaje del lavamanos. Verifica que los tubos
largos estén lejos del caño Nota: La válvula de agua caliente está etiquetada.
Asegura las válvulas con arandelas y tuercas. Asegura las tuercas al v stago,
apretando con la mano. Fija las tuercas en posición, apretándolas.
Fermez l'alimentation d'eau. Insérez le bec dans le trou du lavabo puis fixez-le
avec une rondelle en métal et un écrou.
Avant d'installer les obturateurs pour l'eau chaude et l'eau froide, si le siège
de la manette n'est pas aligné avec la manette, tel qu'indiqué dans le schéma
ci-dessus (1), tournez le siège de la manette (l'angle de rotation ne peut pas
dépasser 90°) pour aligner le siège de la manette avec celle-ci, tel qu'indiqué
dans le schéma ci-dessus (2). Insérez les robinets d'arrêts chaud et froid dans
les trous de fixation du lavabo. Veillez à ce que les longs tubes ne soient pas
installés près du bec. Remarque: Le robinet d'arrêt de l'eau chaude est
étiqueté « chaud ». Fixez fermement les robinets d'arrêt au moyen de
rondelles et d'écrous. Serrez les écrous à la main sur la tige de fixation. Placez
les écrous de blocage dans la bonne position en serrant les vis.
Align tabs (1) and (2) on quick connects (3). Push quick connect housing firmly
upward and snap onto receiving tube tab. Pull down moderately to ensure
connection has been made. If it is necessary to remove quick connect,
squeeze tabs on hose between index finger and thumb, then pull down to
disconnect.
3
Alinea las pestañas (1) y (2) con los conectores (3). Presiona firmemente la
carcasa de conexión rápida hacia arriba hasta que encaje en la pestaña del
tubo. Hálala ligeramente hacia abajo para verificar que la conexión se realizó.
Si es necesario, retira la conexión rápida, aprieta las pestañas de la manguera
con el dedo índice y el pulgar, y hala hacia abajo para desconectarla.
Alignez les languettes (1) et (2) sur les connecteurs à branchement rapide (3).
Poussez fermement le connecteur à branchement rapide vers le haut, et
enclenchez-le dans la languette du tuyau récepteur. Tirez légèrement vers le
bas pour vérifier qu'il est bien enclenché. S'il vous faut absolument retirer le
connecteur à branchement rapide, appuyez sur les languettes du tuyau avec
l'index et le pouce, et tirez vers le bas pour débrancher.
1
3
2
www.mirabelleproducts.com01/06/15 REV.B
2
1

3
Remove stopper (1) and flange (2). Screw brass nut (3) all the way down. Push
plastic washer (4) and gasket (5) down. Unscrew pivot nut (6) from the pop-up
body and remove the seal washers (7). Take off the spring clip (9) from
horizontal rod (8). Remove tailpiece (10) from pop-up body.
Retira el tope (1) y la brida (2). Enrosca la tuerca de latón (3) hasta el límite.
Empuja la arandela de plástico (4) y la junta (5) hacia abajo. Desenrosca la
tuerca pivotante (6) del cuerpo del desagüe emergente y retira las arandelas
de sellado (7). Saca el sujetador de resorte (9) de la varilla horizontal (8). Retira
el tubo extensor (10) del cuerpo del desagüe emergente.
Retirez le bouchon (1) et la bride (2). Vissez l'écrou en laiton (3) complètement
jusqu'en bas. Poussez la rondelle en plastique (4) et le joint (5) jusqu'en bas.
Dévissez l’écrou de pivot (6) du corps d'évacuation et retirez les rondelles
d'étanchéité (7). Retirez la pince à ressort (9) de la tige horizontale (8) Retirez
l'embout (10) du corps d'évacuation.
5
5
4
3
6
7
2
9
1
8
10
7
Install horizontal rod (2) and stopper (3) as non-removable (4). Hand tighten
pivot nut (1).
Instala la varilla horizontal (2) y el tapón (3) en la posición fija (4). Aprieta la
tuerca del orificio del pivote con la mano (1).
Installez la tige horizontale (2) et le bouchon (3) en position non amovible (4).
Serrez l'écrou de pivot à la main (1).
1
2
3
4
4
Make connections to water lines. Use 1/2" I.P.S. faucet connections (2) or use
supply line coupling nuts (3) with 3/8" O.D.ball-nose riser (1). Use wrenches to
tighten connections. Do not overtighten.
Conecta a las líneas de suministro. Usa conexiones de grifos de 1/2" I.P.S (2) o
las tuercas de acoplamiento de líneas de suministro incluidas (3) con un tubos
montantes de bola de diámetro exterior de 3/8" (1). Usa llaves para apretar
las conexiones. No aprietes demasiado.
Branchez l'alimentation en eau. Utilisez un raccord de robinet I.P.S (2) de 1,27
cm (1/2 po) ou utilisez des écrous d'accouplement (3) pour conduite
d'alimentation avec colonne montante à embout arrondi au diamètre
extérieur de 0,95 cm (3/8 po) (1). Utilisez la clé pour serrer les raccords. Ne
serrez pas trop.
2
1
3
www.mirabelleproducts.com01/06/15 REV.B
Apply silicone to underside of flange (2). Insert body (1) into drain hole from
below sink. Screw flange (2) into body (1). With pivot (3) facing toward faucet,
pull pop-up straight down into drain hole and secure gasket, plastic washer
and brass nut. Apply sealant tape to threads at the top of tailpiece (4) and
hand tighten.
Note: Don’t drop silicone onto gasket (5).
Aplica silicona en el lado inferior de la brida (2). Inserta el cuerpo (1) en el
orificio de drenaje desde abajo del fregadero. Atornilla la brida (2) en el
cuerpo (1). Con el pivote (3) de frente al grifo, hala el cuerpo del desagüe
emergente de forma recta hacia abajo y hacia el interior del orificio de
drenaje y asegura la junta, la arandela de plástico y la tuerca de latón. Aplica
cinta selladora a las roscas en el extremo superior del tubo extensor (4) y
aprieta con la mano.
Nota: No eches silicona en la junta (5).
Appliquez de la silicone sur le dessous de la bride (2). Insérez le corps (1) dans
le trou d'évacuation à partir du dessous du lavabo. Vissez la bride (2) sur le
corps (1). Avec le pivot (2) orienté vers le robinet, enfoncez tout droit le corps
d'évacuation dans le trou d'évacuation et fixez le joint, la rondelle en
plastique et l'écrou en laiton. Appliquez un ruban d'étanchéité en haut de
l'embout (4) et serrez à la main.
Remarque: Ne faites pas tomber de scellant à la silicone sur le joint (5).
6
Sealant Tape
2
13
4
5

4
Maintenance
If faucet leaks from spout outlet -Shut off water supplies-replace
cartridge (1).
Note: Install cartridge (1) correctly for proper handle rotation.
Mantenimiento
Si la llave tiene filtraciones del pico del tubo de salida-Cierre los
suministros de agua-Reemplace el ensamble de la Unidad de la
Espiga (1).
Note: Instale las espigas (1) correctamente para obtener una
rotación debida.
Entretien
Si le robinet fuit par la sortie du bec-coupez l'eau puis remplacez
l'obturateur (1).
Nota: Installer correctement les obturateurs (1) pour que les manettes
tournent dans le bon sens.
8
Place one end of spring clip (1) onto the end of horizontal rod (2). Insert
horizontal rod (2) through a hole on strap (3). Connect the other end of spring
clip (1) to horizontal rod (2). Insert lift rod (4) into strap and tighten screw (5).
Coloque un extremo del sujetador de resorte (1) en el extremo de la varilla
horizontal (2). Coloca la varilla horizontal (2) a través de un orificio en la correa
(3). Conecta el otro extremo del sujetador de resorte (1) en la varilla horizontal
(2). Inserta la vara del aireador (4) en la correa y aprieta el tornillo (5).
Placez une extrémité de la pince à ressort (1) au bout de la tige horizontale (2).
Insérez la tige horizontale (2) à travers un trou sur la courroie (3). Raccordez
l'autre extrémité de la pince à ressort (1) à la tige horizontale (2). Insérez la
tige de levage (4) dans la courroie et serrez la vis (5).
1
3
2
4
5
9
Important: After installation is completed, loosen set screw (1) with Allen
wrench (Hex:1.5mm) (2), then remove aerator (3) with aerator wrench (4). Turn
on water supply and allow both hot and cold water to run for at least one
minute each. While water is running, check for leaks. This flushes away any
debris that could cause damage to internal parts. Reinstall aerator.
Importante: Luego de haber terminado la instalación, afloja el tornillo de
fijación (1) con la llave Allen (Hex: 1.5 mm) (2) y luego retira el aireador (3) con
la llave para aireador (4). Abra el suministro de agua y deje correr agua fría y
caliente durante al menos un minuto cada una. Mientras el agua corre,
controle que no haya pérdidas. Esto limpia cualquier residuo que pueda
causar daño a las partes internas. Vuelve a instalar el aireador.
Important: Une fois l'installation terminée, desserrez la vis de pression (1) avec
la clé hexagonale (Hex : 1,5 mm) (2), puis retirez l’aérateur (3) avec la clé pour
aérateur (4). Ouvrez l'alimentation d'eau et laissez couler l'eau chaude et l'eau
froide au moins une minute chacune. Pendant que l'eau coule, vérifiez s'il y a
des fuites. Cette opération sert à évacuer les débris qui pourraient
endommager les éléments internes. Installez à nouveau l’aérateur.
1
www.mirabelleproducts.com01/06/15 REV.B
4
3
2
1

5
* Specify Finish
Especifíque el Acabado
Précisez le Fini
RP70228
Washer
Arandela
Rondelle
RP56073
Nut
Tuerca
Écrou
RP64173
Metal Washer
Arandela Metálica
Rondelle de métal
RP56074
Nut
Tuerca
Écrou
RP50004
Screw
Tornillo
Vis
RP40158*
Lift rod & Lift rod knob
Perilla de la varilla de extensión &
Varilla de elevación
Bouton & Tuge de Tige de levage
RP40001*
Pop-up Assembly Less Lift Rod
Ensamble del Desagüe
AutomáticoMenos la Barra de Alzar
Renvoi Mécanique en Plastique Sans
la Tige de Manoeuvre
RP70058
Bonnet
Capuchón
Chapeau
RP70005
Block
Bloque
Bloc
RP60002
O-Ring
Junta en Forma de Aro Tórico
Joint torique
RP70006 PF70006WTY
Quick Connect Assembly
Ensamblaje Quick Connect
Ensemble de raccords rapides
RP17132*
Handle
Llave
Poignée
RP60049
O-Ring
Junta en Forma de Aro Tórico
Joint torique
RP20046 MIR3357027H
Cartridge H
Cartucho H
Cartouche H
RP20047 MIR3357027C
Cartridge C
Cartucho C
Cartouche C
RP56002
Coupling Nut
Tuerca de acoplamiento
Écrou de raccordement
RP70072
Screen Washer
Arandela de Malla
Rondelle à grille
RP70355
Check Valve
Válvula de control
Clapet
www.mirabelleproducts.com01/06/15 REV.B
RP30181
Aerator
Aireado
Aérateur
RP30182
Aerator Wrench
Llave para aireador
Clé pour aérateur
RP50179
Set Screw
Tornillo de Fijación
Vis de calage
RP30183
1.5mm Hex Allen Wrench
1.5mm Hex Llave Allen
1.5mm Cié hexagonale
