miseno MNO601CH User manual

SINGLE HANDLE KITCHEN FAUCET
Model MNO601CH, MNO601SS, MNO601ORB
LLAVES DE FREGADERO UNA MANIJA
Modelos MNO601CH, MNO601SS, MNO601ORB
ROBINET DE CUISINE À UNE MANETTE
Modèles MNO601CH, MNO601SS, MNO601ORB
1
English Español
Français
CAUTION-TIPS FOR REMOVAL
OF OLD FAUCET:
PRECAUCIÓN-CONSEJOS PARA
CAMBIAR LA LLAVE
MEZCLADORA:
ATTENTION-SUGGESTIONS
POUR ENLEVER L'ANCIEN
ROBIENT:
Always turn off water supply
before removing existing faucet
or replacing any part of the
faucet. Open the faucet handle
to relieve water pressure and
ensure that water is completely
shut off.
Siempre corte el suministro de
agua antes de retirar el grifo actual
o remplazar cualquier pieza del
mismo. Abra la llave del grifo para
liberar la presión de agua y
asegurar que ya no corre agua.
Toujours couper l'alimentation en
eau avant d'enlever ou de
démonter le robinet. Ouvrir le
robinet pour libérer la pression
d'eau et pour s'assurer que
l'alimentation en eau a bien été
coupée.
CARE INSTRUCTIONS: INSTRUCCIONES DE CUIDADO: DIRECTIVES D'ENTRETINE:
To preserve the finish of your
faucet, apply non-abrasive wax.
Any cleaners should be rinsed
off immediately. Do not use
abrasive cleaners on the faucet.
Para conservar el acabado que cubre
las partes metálicas de su llave
mezcladora, aplique cera que no sea
abrasive, como una cera para autos.
Si usa algún tipo de limpiador,
deberá enjuagarlo inmediatamente.
Los abrasivos suaves son aceptables
en acabados platinum y LifeShine.
Pour préserver le fini des pièces
métalliques du robinet, appliquer
une cire non abrasive comme une
cire à votiure. Rincer
immédiatement le robinet aprés
l'avoir nettoyé avec un agent
nettoyant. Les finis platinum et
LifeShine peuvent être nettoyés à
l'aide de produits abrasifs doux.
You may need/Usted puede necesitar/
Aticles dont vous pouvez avoir besion
Goggles
Anteojos Protectores
Lunettes de sécurité
Wrench
Llave
Clé ajustable
Basin Wrench
Llave para Instalar Grifos
Clé pour lavabo
(2) Supply Lines
2 Líneas de Suministro
(2) Tuyaux d'alimentation
Sealant Tape
Cinta Selladora
Ruban d'étanchéité
Silicone
Silicón
Silicone
SILICONE
02/04/15 REV.A

2

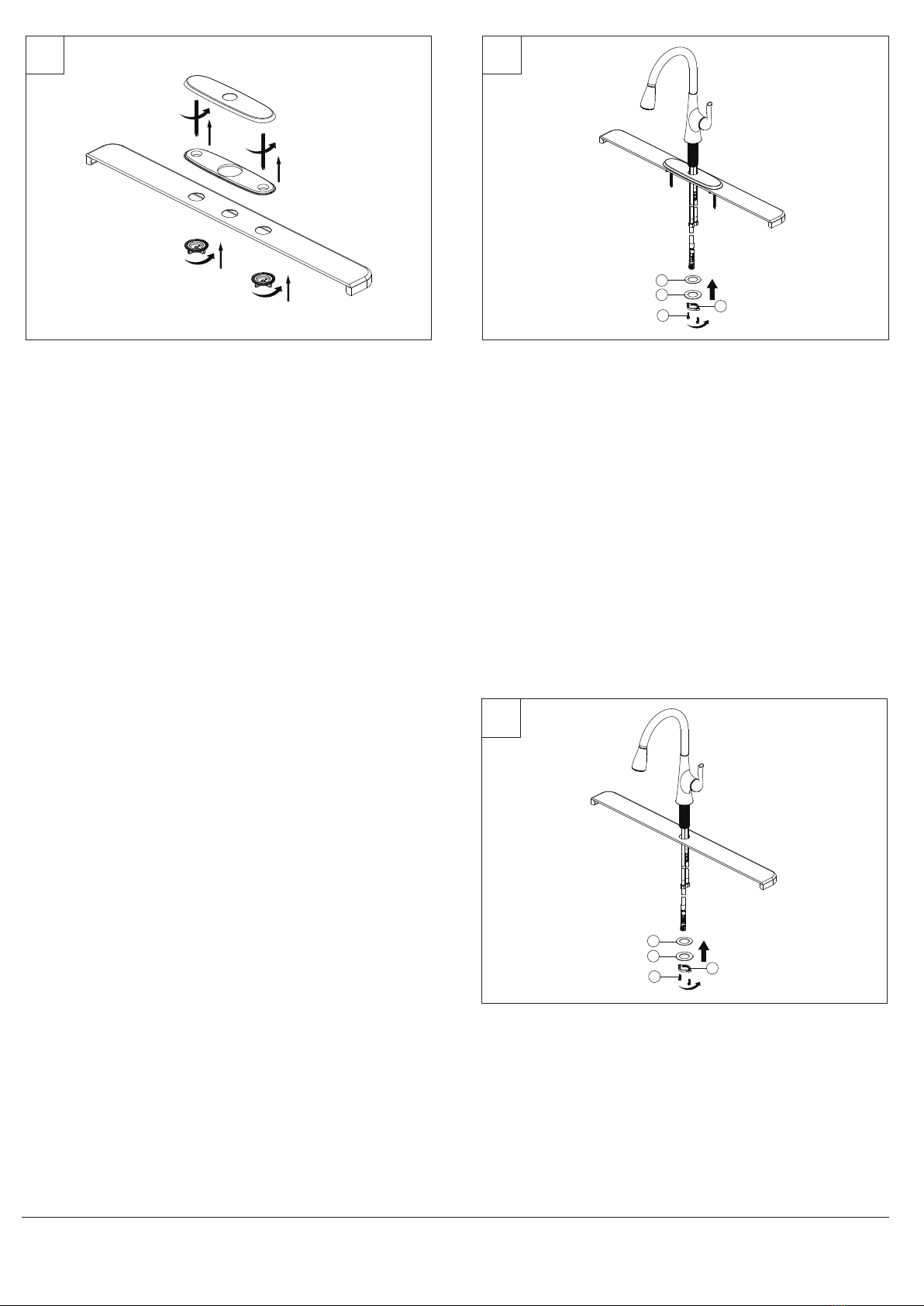

Optional Escutcheon Installation
Shut off water supplies.
Before installation, screw bolts to the 3 hole escutcheon. Install escutcheon over the
three holes in the sink. From underneath sink, hand tighten mounting nut. Do not
overtighten. If installing the faucet without the escutcheon, begin with step 3.
Note: If the sink surface is uneven or irregular, plumber’s putty or a silicone sealant
may be used to create a watertight seal. Plumber’s putty may have an adverse
reaction with plastic gaskets under the spout base so if your faucet has a plastic
gasket, use a high quality silicone sealant. Plumber’s putty also may have an
adverse reaction with some cultured marble or natural stone. In these cases a high
quality silicone sealant is recommended.
Instalación de la Placa Protectora (opcional).
Cierra el suministro de agua.
Antes de la instalación, atornilla los pernos a la placa protectora de 3 orificios. Instala
la placa protectora sobre los tres orificios en el fregadero. Desde abajo del
fregadero, ajusta manualmente la tuerca de montaje. No aprietes demasiado. Si
instalas el grifo sin la placa protectora, empieza por el paso 3.
Nota: Si la superficie del lavamanos es irregular o está desnivelada, puede usarse
masilla de plomero o un sellador de silicona para dar hermeticidad. La masilla de
plomero puede tener reacción adversa con juntas plásticas debajo de la base del
caño. Si tu grifo tiene junta plástica, usa un sellador de silicona de alta calidad. La
masilla de plomero puede tener también un reacción adversa con algún mármol
cultivado o piedra natural. En estos casos se recomienda un sellador de silicona de
alta calidad.
Installation de la rosace (facultatif)
Coupez l'alimentation en eau.
Avant l'installation, vissez les boulons sur la rosace à 3 trous. Posez la rosace par
dessus les trois trous dans le lavabo. Serrez manuellement les écrous de montage à
partir du dessous du lavabo. Ne serrez pas trop. Si vous installez le robinet sans
l’entraxe, commencez avec l’étape 3.
Remarque: Si la surface du lavabo n'est pas uniforme ou est irrégulière, vous
pouvez utiliser du mastic de plomberie ou un scellant à la silicone pour créer un
joint étanche. Le mastic de plomberie peut réagir de manière indésirable avec les
joints en plastique sous la base du bec. Par conséquent, si le robinet présente un
joint en plastique, veuillez utiliser un scellant à la silicone de haute qualité. Le
mastic de plomberie peut également présenter une réaction indésirable avec
certains similimarbres ou certaines pierres naturelles. Dans de tels cas, il est
recommandé d'utiliser un scellant à la silicone de haut qualité.
Optional Escutcheon Installation
Insert faucet body through the hole in escutcheon. Install plastic washer (1) and
metal washer (2) onto the threaded mounting shank. Thread nut (3) onto mounting
shank. Lock nut into position by tightening screws (4). Do not overtighten.
Please continue to Step 4.
1 2
Instalación de la Placa Protectora (opcional).
Inserta el grifo a través del orificio en la placa protectora. Monta la arandela plástica (1)
y la de metal (2) en el vástago de montaje roscado. Enrosca la tuerca (3) en el vástago
de montaje. Fija la tuerca en posición, apretando los tornillos (4). No aprietes
demasiado.
Por favor procede con el Paso 4.
Installation de la rosace (facultatif)
Insérez le corps du robinet à travers le trou de la rosace. Installez une rondelle en
plastique (1) et une en métal (2) sur la tige de montage filetée. Vissez l'écrou (3) sur la
tige de montage. Verrouillez l'écrou en place en serrant les vis (4). Ne serrez pas trop.
Veuillez continuer en passant à l’étape 4.
02/04/15 REV.A
3
2
1
4
3
2
1
4
Insert faucet body through the hole in sink. Install plastic washer (1) and metal
washer (2) onto the threaded mounting shank. Thread nut (3) onto mounting shank.
Lock nut into position by tightening screws (4). Do not overtighten.
If installing the faucet with the escutcheon, begin with step 1.
Inserta el grifo a través del orificio en el fregadero. Monta la arandela plástica (1) y la
de metal (2) en el vástago de montaje roscado. Enrosca la tuerca (3) en el vástago de
montaje. Fija la tuerca en posición, apretando los tornillos (4). No aprietes demasiado.
Si es con la placa protectora, comienza con el 1.
Insérez le corps du robinet dans le trou du lavabo. Installez une rondelle en plastique
(1) et une en métal (2) sur la tige de montage filetée. Vissez l'écrou (3) sur la tige de
montage. Verrouillez l'écrou en place en serrant les vis (4). Ne serrez pas trop.
Si vous installez le robinet avec l’entraxe, commencez à l’étape 1.
3

3
Screw quick connector to the free end of hose. Align block (1) and tabs on quick
connect. Push quick connect housing firmly upward and snap onto receiving block.
Pull down moderately to ensure connection has been made. If it is necessary to
remove quick connect, squeeze tabs on hose between index finger and thumb,
then pull down to disconnect.
After connecting the hose, attach weights (2) to hose at bottom of loop to prevent
hose from twisting and return hose to proper position.
Enrosque el conector rápido en el extremo libre de la manguera extensible. Alinee
las lengüetas (1) y en las conexiones rápidas. Empuje las conexiones rápidas hacia
arriba con firmeza y colóquelas a presión dentro de la lengüeta del tubo receptor.
Tire hacia abajo moderadamente para asegurarse de que se haya realizado la
conexión. Si necesita quitar la conexión rápida, presione las lengüetas en la
manguera entre los dedos índice y pulgar, luego tire hacia abajo para desconectar.
Después de conectar la manguera, ajusta los pesos (2) en su extremo del lazo para
evitar que se tuerza, y vuelve a colocarla en su lugar.
Vissez le raccord à connexion rapide à l'extrémité libre du tuyau latéral. Alignez les
languettes (1) et sur les raccords rapides. Poussez fermement le logement des
raccords rapides vers le haut et fixez-le à la languette du tuyau récepteur. Tirez-le
doucement vers le bas pour vous assurer qu'il est bien fixé. Si vous devez retirer les
raccords rapides, serrez les languettes du tuyau entre votre index et votre pouce,
puis tirez-les vers le bas pour les débrancher.
Après avoir accroché le tuyau, fixez les poids (2) sur le tuyau, au bas de la boucle,
pour empêcher le tuyau de se torde et le remettre dans sa bonne position.
5
02/04/15 REV.A
6
After installation is complete, remove the sprayer by unscrewing it in a
counter-clockwise direction. Turn on the water supply to flush debris from the
faucet. Run the hot and cold water for at least one minute each. Important: This
flushes away any debris that could cause damage to internal parts.
Finalizada la instalación, desenrosca el rociador de izquierda a derecha. Abre el
flujo de agua para eliminar los residuos en el grifo. Deja correr el agua caliente y la
fría al menos un minuto cada una. Importante: Esto limpia cualquier residuo que
pueda causar daño a las partes internas.
Une fois que l’installation est terminée, retirez le pulvérisateur en le dévissant dans
le sens inverse des aiguilles d'une montre. Ouvrez l’eau pour purger le robinet de
tout détritus. Laissez couler l’eau chaude et l'eau froide pendant au moins une
minute chacune. Important: Cette opération sert à évacuer les débris qui pourraient
endommager les éléments internes.
Connect the hot and cold water supply lines (1) to the angle stop (not included).
Or attach hot and cold adaptors (2, not included) to supply lines, then use 1/2"
I.P.S. faucet connections (3, not included). Use wrenches to tighten connections.
Do not overtighten.
ANGLE STOP
LLAVE DE PASO ANGULAR
BUTÉE À ANGLE
OR
O
OU
Conecta las líneas de suministro de agua fría y caliente (1) a la llave de paso angular
(no incluida). O fija los adaptadores para agua fría y caliente (2, no incluidos) a las
líneas de suministro, entonces utiliza conexiones de grifo de 1/2" I.P.S. (3, no
incluidas). Usa llaves para apretar las conexiones. No aprietes demasiado.
Raccordez les conduites d'alimentation en eau chaude et froide (1) à la butée à
angle (non comprise). Ou raccordez des adaptateurs d'eau chaude et d'eau froide
(2, non compris) aux conduites d'alimentation, et utilisez ensuite des raccords de
robinet IPS de 1/2 po (3, non compris). Utilisez la clé pour serrer les raccords. Ne
serrez pas trop.
4
2
1
3
2
1
1

4
* Specify Finish
Especifíque el Acabado
Précisez le Fini
Maintenance:
If faucet leaks underneath handle or Water does not completely shut off:
Replace cartridge.
Mantenimiento:
Si hay una filtración debajo de la llave o el Agua no se corta por completo:
Reemplace el cartucho.
Entretien:
S'il y a une fuite sous la poignée ou si le robinet ne se ferme pas complètement:
Remplacez la cartouche.
02/04/15 REV.A
RP70261
Bonnet
Capuchón
Chapeau
RP70421
Block
Bloque
Bloc
RP60002
O-ring
Junta en Forma
de Aro Tórico
Joint torique
MIR20052
Cartridge
Cartucho
Cartouche RP80344*
Cap
Tapa
Capuchon
RP50095
Screw
Tornillo
Vis
RP13418*
Handle
Llave
Poignée
RP50002
Set Screw
Tornillo de Fijación
Vis de calage
RP38173*
Sprayhead
Cabezal del Rociador
Tête de vaporisation
RP50137
Bolt
Perno
Boulon
RP56036
Mounting Nut
Tuerca de montaje
Écrou de fixation
RP80489*
Escutcheon
Placa decorativa
Entraxe
RP50004
Screw
Tornillo
Vis
RP64131
Plastic Washer
Arandela Plástica
Rondelle en plastique
RP64111
Metal Washer
Arandela Metálica
Rondelle de métal
RP60089
O-ring
Junta en Forma de Aro Tórico
Joint torique
RP70223
Weights
Pesas
Poids
RP70429
Quick Connector
Conector Rápido
Raccord à branchement rapide
RP56077
Nut
Tuerca
Écrou
RP70405
Hose
Manguera
Rondelle
RP60071
O-ring
Junta en Forma de Aro Tórico
Joint torique
RP70380
Wearable ring
Anillo de uso
Bague d'étanchéité
RP70221
2.5mm Hex Allen Wrench
2.5mm Hex Llave Allen
2.5mm Hex Cié hexagonale
