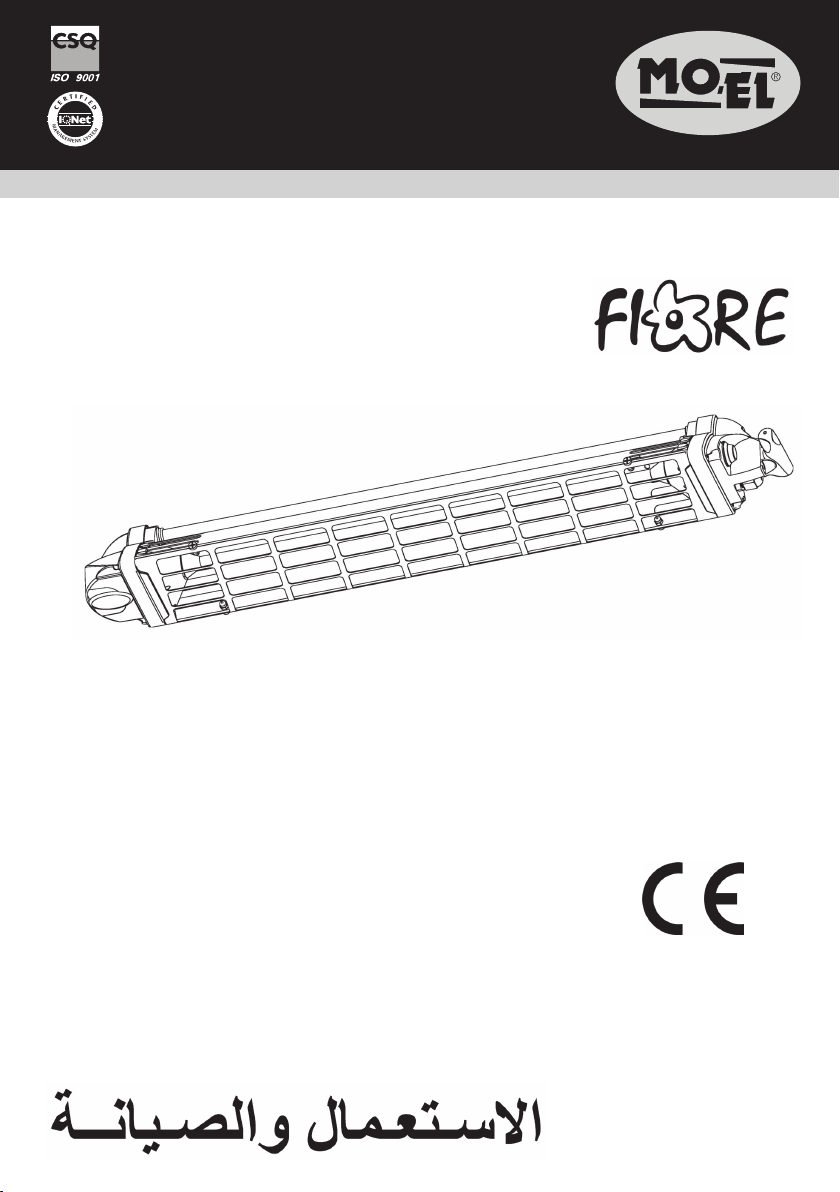

MO-EL Fiore 766 User guide

FIORE
Classe I - IP 65
MO-EL S.r.l.
Via Galvani, 18
42027 Montecchio Emilia (RE)
I TA LY
tel [phone]
fax [phone]
www.mo-el.com - [email protected]
RISCALDATORE A RAGGI INFRAROSSI
CON LAMPADA ALOGENA AL QUARZO
HALOGEN QUARTZ INFRARED HEATER
USO E MANUTENZIONE
USE AND MAINTENANCE
EMPLOI ET ENTRETIEN
GEBRAUCH UND WARTUNG
USO Y MANTENIMIENTO
USO E MANUTENÇAO
KÄYTTÖ- JA HUOLTO-OHJE

2
1. AVVERTENZE IMPORTANTI PER LA SICUREZZA
Leggere attentamente le istruzioni prima di installare il prodotto e
conservarle per future consultazioni. Il manuale deve essere conser-
vato e trasmesso al nuovo utente in caso di cessione dell’apparec-
chio. II Costruttore si riserva di variare le caratteristiche del prodotto
senza alcun preavviso. I dati tecnici sono puramente indicativi.
1. L’ apparecchio è destinato esclusivamente all’impiego per il quale
è stato progettato, ovvero il riscaldamento dell’ambiente e delle
persone. Il Costruttore non può essere considerato responsabile
per danni eventualmente provocati da un uso inadeguato.
2. Dopo aver disimballato il prodotto verificarne la completezza e
assicurarsi che non presenti segni di rotture, danneggiamenti o
manomissioni.
3. Tenere il materiale d’imballaggio lontano dai bambini, perché può
essere fonte di pericolo.
4. L’apparecchio può essere utilizzato da bambini di almeno 8 anni
(come pure da persone con ridotte capacità fisiche, sensoriali
o mentali, o prive di esperienza o della necessaria conoscenza)
purché essi siano sotto sorveglianza, oppure dopo che abbiano
ricevuto istruzioni relative all’uso sicuro e abbiano compreso i po-
tenziali pericoli. I bambini non devono giocare con l’apparecchio.
La pulizia e la manutenzione devono essere fatte dall’utilizzatore
e non da bambini privi di sorveglianza.
5. Questo apparecchio di riscaldamento non è dotato di un dispo-
sitivo di controllo della temperatura ambientale. Non utilizzare in
stanze piccole quando queste sono occupare da persone non in
grado di lasciare la stanza da soli, a meno che non siano sotto
costante sorveglianza.
6. Prima di effettuare il collegamento alla rete elettrica, assicurarsi
che la tensione dell’impianto corrisponda a quella indicata nell’e-
tichetta dati targa posta sull’apparecchio.
7. L’apparecchio non deve essere installato in aree nelle quali posso-
no essere presenti gas infiammabili o vapori pericolosi.
8. Quando si utilizza il riscaldatore, è necessario seguire alcune re-
gole fondamentali (applicabili a tutti gli apparecchi elettrici):
IT USO E MANUTENZIONE

3
• Non toccare l’apparecchio con le mani bagnate.
• Non maneggiare l’apparecchio con i piedi nudi.
• Non tirare mai il cavo di alimentazione per scollegare l’appa-
recchio dalla presa di corrente; agire direttamente sulla spina.
9. Evitare l’uso di prolunghe, perché ci può essere pericolo di incendio.
10. Non apportare modifiche al prodotto che compromettano la sicurezza.
11. Mantenere le connessioni asciutte.
12. Se il cavo di alimentazione è danneggiato, evitare di utilizzarlo, ma
farlo sostituire dal Costruttore o da un Servizio Assistenza Tecnica
autorizzato o comunque da una persona con qualifica similare, in
modo da prevenire ogni rischio.
13. Scollegare l’apparecchio dall’alimentazione se non lo si utilizza
per lunghi periodi.
14. Staccare sempre la spina prima di ogni operazione di manutenzione.
2. INSTALLAZIONE ELETTRICA
L’installazione dell’apparecchio deve essere effettuata da per-
sonale competente e qualificato, in accordo con la norma CEI
64-8 che regola gli impianti elettrici. Prima di inserire la spina
nella presa di corrente, assicurarsi che l’impianto elettrico abbia un
sistema di messa a terra efficiente e che l’impedenza della rete sia
inferiore a 0,3 ohm.
L’apparecchio può essere collegato alla rete elettrica con il cavo in
gomma e la spina in dotazione, se il modello li prevede, altrimenti
può essere collegato direttamente alla rete elettrica. In quest’ultimo
caso è necessario interporre a monte della linea di alimentazione un
interruttore bipolare di categoria di sovratensione III, con distanza di
apertura dei contatti di almeno 3 mm.
Assicurarsi che l’impianto elettrico a cui allacciare il riscaldatore sia
protetto da fusibili da 16 A non rapidi.
• Il riscaldatore deve essere installato esclusivamente in posizione
orizzontale, utilizzando gli accessori di fissaggio forniti.
• Lasciare una distanza libera minima di 40 cm tra la parte più alta del
riscaldatore e il soffitto e 60 cm fra il riscaldatore e il muro (fig.1).
• Lasciare libera l’area davanti al riscaldatore per una distanza mini-
ma di almeno un metro.

4
• Il riscaldatore deve essere installato ad una altezza minima di 180
cm (fig.1). Se installato in bagno, l’altezza minima è 225 cm nelle
zone di rispetto 1 e 2, mentre nella zona di rispetto 3 la distanza mi-
nima da terra è di 180 cm, in conformità alle norme di ogni singolo
Paese (CEI 64-8).
• Assicurarsi che il riscaldatore non sia orientato verso il soffitto o
verso sostanze infiammabili.
• L’apparecchio non deve essere posizionato immediatamente sotto
una presa di corrente, né di fronte ad essa.
• L’apparecchio di riscaldamento deve essere installato in modo da
impedire che gli interruttori o i comandi vengano toccati da chi si
trova nella vasca da bagno o nella doccia.
• Assicurarsi che non ci sia la possibilità che materiale infiammabile,
tende o materiali combustibili vengano a contatto col riscaldatore o
si trovino nelle sue vicinanze.
• L’apparecchio non deve essere installato in aree in cui possono es-
sere presenti gas infiammabili o vapori pericolosi.
• L’apparecchio è fornito di una griglia di sicurezza che ha il compito
di proteggere la lampada dall’eventuale collisione con grossi corpi
estranei. Non rimuoverla e non utilizzare il riscaldatore in sua assenza.
• I modelli destinati all’utilizzo domestico sono forniti di un interrutto-
re d’accensione e di un cavo di alimentazione flessibile con spina.
Il cavo è di gomma siliconica H05 RN-F. Nei modelli per cantiere,
contrassegnati con lettera “C” nel codice, il cavo è H07 RN-F.
• I modelli destinati all’utilizzo professionale, con lettera “P” nel
codice, non hanno né l’interruttore di accensione né il cavo di ali-
mentazione. Devono pertanto essere collegati alla rete elettrica da
personale qualificato, utilizzando un cablaggio con le stesse carat-
teristiche riportate sopra.
• L’apparecchio è di classe I con grado di protezione IP65, general-
mente previsto per i prodotti che possono essere installati anche
all’aperto. Se si vuole mantenere questo grado di protezione alla
polvere e all’acqua, il collegamento con l’alimentazione deve esse-
re effettuato per mezzo di un sistema che sia almeno IP65, secon-
do la normativa italiana CEI 64-8.
• Prima di premere l’interruttore, afferrare saldamente l’impugnatura
ed evitare di toccare le parti metalliche.

5
3. POSIZIONAMENTO
La gamma dei riscaldatori Fiore è stata studiata per offrire flessibilità
nel posizionamento. Si possono scegliere tre diverse opzioni:
• Fissaggio a muro utilizzando l’apposito supporto (768M). Prima
di forare il muro per fissare i tasselli, assicurarsi che esso sia solido
e che sotto non passino condutture elettriche o altro. Applicare la
dima di foratura sul muro con nastro adesivo e bulinare nei punti
segnati (vedi fig. 7). Con una punta da trapano da 5 mm, fare quat-
tro fori nel muro e con i tasselli in dotazione fissare il supporto.
Nel compiere questa operazione, verificare che le frecce riportate
sul supporto stesso siano orientate verso l’alto. Quindi con le due
viti in dotazione fissare i due agganci a omega stringendo il tubo di
alluminio sul retro dell’apparecchio (fig. 2).
• Fissaggio a soffitto con catene (768S). Prima di forare assicurarsi
che la zona del soffitto in cui si intende collocare l’apparecchio sia
ben solida. Fissare i due tasselli ad occhiello in dotazione ad una
distanza di 55 cm uno dall’altro. Bloccare quindi gli agganci ad ome-
ga intorno al tubo di alluminio, facendo attenzione a far passare la
vite più distante dall’apparecchio all’interno dell’ultima maglia della
catena, come mostrato in fig. 3. Gli agganci ad omega devono es-
sere collocati alle estremità del tubo, alla massima distanza tra loro,
in modo da avere maggior stabilità.
• Fissaggio a palo (768P). L’apparecchio può essere fissato ad un
palo con un diametro compreso tra i 20 e 60 mm. Per fissarlo uti-
lizzate il supporto in dotazione e gli agganci a omega (fig. 4). Il
supporto è previsto per montare un solo apparecchio, oppure due
contrapposti.
Il palo deve essere assolutamente stabile e solido. Usare pre-
feribilmente il nostro treppiede, fornito come accessorio a ri-
chiesta (cod.002473). I piedi devono essere aperti sino a che
la linea bianca evidenziata sul tubo inferiore raggiunge lo snodo. Fis-
sare il palo al terreno in modo opportuno mediante la catena (fig. 5).
Assicurarsi che il cavo di alimentazione non possa andare in contatto
con il riflettore dell’apparecchio e che non entri nell’area di azione del
flusso luminoso. Il cavo si può fissare al tubo, dietro il riflettore dell’ap-
parecchio, con fascette di plastica.

6
4. UTILIZZO
La gamma Fiore comprende apparecchi da 1200 W e 1800 W. L’ele-
mento principale del riscaldatore è costituito dalla lampada lineare al
quarzo con filamento in tungsteno in ambiente alogeno. L’apparec-
chio lavora a piena potenza già qualche secondo dopo l’accensione,
e il calore prodotto raggiunge una distanza di circa 3 metri nella zona
antistante.
Evitare di esporre la cute ai raggi dell’apparecchio per distanze
inferiori a 50 cm.
Evitare di esporre gli occhi ai raggi dell’apparecchio per distan-
ze inferiori a 2,70 m.
Tutti gli utilizzatori devono essere informati riguardo tutti gli aspetti
del funzionamento e della sicurezza relativi all’apparecchio. Queste
istruzioni devono essere conservate come riferimento.
Accendere l’apparecchio premendo l’interruttore (nei modelli che lo
prevedono). Assicurarsi che il riscaldatore rivolga i suoi raggi nella
zona che si vuole riscaldare. Se necessario, cambiare l’angolo di in-
clinazione allentando le viti degli agganci ad omega e agendo sulla
maniglia laterale, come mostrato in fig. 6.
Non usare il riscaldatore nelle immediate vicinanze di una vasca da
bagno, doccia o piscina. Se non c’è nessuno nel locale da riscaldare,
si raccomanda di spegnere l’apparecchio e di staccare la spina.
5. MANUTENZIONE
Il riscaldatore Fiore non contiene parti in movimento, quindi la manu-
tenzione è limitata. Occorre solo verificare che non vi sia polvere o
sporcizia sulla parabola riflettente o sulla lampada, perché potrebbero
provocare dei surriscaldamenti e ridurrebbero la durata della lampa-
da. Per pulire l’apparecchio, strofinarlo leggermente con un panno
inumidito con acqua.
L’accumulo di calcare o incrostazioni saline riducono la durata ed il
rendimento della lampada; si consiglia pertanto di evitare l’utilizzo
prolungato in presenza di acqua o nebbia salina. Eventuali residui di
acqua salata dovranno essere rimossi prima dell’uso, ad apparecchio
scollegato, con risciacqui di acqua dolce.

7
6. SOSTITUZIONE DELLA LAMPADA E DEI SUPPORTI IN SILICONE
La lampada del Fiore è robusta e, se si evitano vibrazioni e colpi, la
sua durata è di circa 5000 ore. Assieme alla lampada devono essere
cambiati anche i supporti in silicone, che comunque devono essere
sostituiti ancor prima se presentano segni di invecchiamento. Per le
sostituzioni o le eventuali riparazioni, rivolgersi esclusivamente a Cen-
tri di Assistenza Tecnica autorizzati Mo-El. Assicurarsi che i ricambi
siano originali.
7. CARATTERISTICHE TECNICHE
766 767
Tensione di alimentazione 230 V ~ 50-60 Hz 230 V ~ 50-60 Hz
Potenza 1200 W 1760 W
Classe di isolamento I I
Livello di protezione IP65 IP65
Tipo di lampada Quarzo - filamento al tungsteno
Durata lampada (ore) 5000 5000
Spettro di emissione IR-A IR-A
Copertura (m2)4÷6 8÷10
Peso (kg) 0,95 1
Dimensioni (mm) 712x112x83 835x112x83
8. SMALTIMENTO AMBIENTALMENTE COMPATIBILE
Questo prodotto è conforme alla Direttiva EU 2002/96/EC.
Il simbolo del cestino barrato riportato sull’apparecchio indica che il
prodotto, alla fine della propria vita utile, dovendo essere trattato se-
paratamente dai rifiuti domestici, deve essere conferito in un centro
di raccolta differenziata per apparecchiature elettriche ed elettroniche
oppure riconsegnato al rivenditore al momento dell’acquisto di una
nuova apparecchiatura equivalente.
L’utente è responsabile del conferimento dell’apparecchio a fine vita
alle appropriate strutture di raccolta, pena le sanzioni previste dalla
vigente legislazione sui rifiuti.

8
1. IMPORTANT SAFETY INSTRUCTIONS
Instructions should be carefully read before installation and retained
by the user. The booklet must be keeped and delivered to the new
user in case of cession of the machine. The Manufacturer reserves
the right to vary the features of the product without prior notice. The
technical data are merely indicative.
1. This appliance is intended solely for the use it has been designed
for, namely room and people heating. The Manufacturer is not
responsible for any damage that could happen for improper use.
2. After unpacking make sure that the appliance is complete and
shows no signs of visible damage or tampering.
3. Keep packing materials, which are potential dangers, away from
children.
4. The device can be used by children at least 8 years (as well as by
persons with reduced physical, sensory or mental capabilities, or
lack of experience or required knowledge) provided that they are
under surveillance, or after they have been instructed relating to
the safe use and have understood the potential dangers. Children
should not play with the appliance. Cleaning and maintenance
must be performed by the user and not by unsupervised children.
5. This heating appliance does not feature a device to control ambi-
ent temperature. Do not use it in small rooms used by people
who are unable to leave such rooms on their own unless they are
under constant surveillance.
6. Before inserting the plug make sure that the voltage is the same
as indicated on the device.
7. Do not use in presence of gas, inflammable or explosive liquids
or substances.
8. Some fundamental rules which apply to all electrical devices must
be observed when using the heater:
• Do not touch the heather with wet hands.
• Do not handle with bare feet.
• Do not pull the electric cord or the device itself to unplug it
from the socket; pull the plug directly.
EN USE AND MAINTENANCE

9
9. Avoid the use of an extension cord with this product, because the
extension cord may overheat and cause a risk of fire.
10. Do not apply any modification to the product that could compro-
mise the safety.
11. Keep connections dry.
12. If the power supply cord is damaged, avoid to use the appliance.
For power cord replacing, please contact the manufacturer or the
technical service or a person with similar qualification, in order to
avoid any risk.
13. If the appliance is not used for a long period, disconnect it from
the power supply.
14. Always unplug the appliance before doing any maintenance op-
eration.
2. ELECTRICAL INSTALLATION
The installation should always be carried out by a qualified
electrician or a competent person in accordance with the
standards HD 384 CENELEC for Europe, or international IEC
60346-7-708 1988. The energy supply must be done through a prop-
erly grounded socket and the impedance of the electrical network
must be less than 0.3 ohm.
In case of directly connection to supply line an overvoltage category
III bipolar circuit breaker with contact opening distance of at least 3
mm must be fitted upstream from the supply line.
Be careful to connect the heater to a supply line protected by 16 A
fuses not quick-acting type.
• The heaters should always be installed horizontally only using the
mounting brackets provided. This ensures correct positioning and
adequate clearance.
• A minimum air gap of 40 cm should always be allowed between
the top of the heater and a ceiling or roof. The appliance should be
60 cm far from the walls (fig.1).
• A safety distance of not less than 100 cm should always be left in
front of the FIORE heaters or too near.
• This unit should be mounted at a minimum of 180 cm above ground
level (fig.1). If installed in a toilet, the height should be 225 cm in

10
zone 1 and zone 2; in zone 3 the minimum above ground level is
180 cm, according with the rules of each Country.
• Be sure that the heater is not facing the ceiling or inflammable
substances.
• The appliance must not be located neither directly below, nor in
front of a socket-outlet.
• The heater must be installed so as to prevent that the switches can
be touched from those who are in the shower.
• Ensure that there is no possibility of inflammable material, com-
bustible material or curtains coming into contact with the heater,
or lie near the heater.
• Heaters should not be installed in areas where hazardous vapours
may be present. Defined in BS5345.
• The heaters are fitted with safety guards. These are intended only
to stop large objects from hitting the emitters. On no account
should the heater be operated with the guard removed.
• For consumer use the heaters are fitted with high temperaure sili-
cone rubber flexible cable (H05 RN-F) conforming to BS 6500.
• The models for professional use, that are marked with a “P” in the
code, do not have the power cord and the switch. For professional
installation, cabling of the same specification should be selected.
• The product is in class I and IP65, wich is the protection rate for
the units to be used even outdoor. For keeping the protection rate
of the appliance, the connection of the appliance with the power
supply must be done by means of a minimum IP65 system, as per
the standards HD 384 CENELEC for Europe, or international IEC
60346-7-708 1988.
• Before pressing the switch, seize firmly the grip and avoid to touch
the metal parts.
3. LOCATION
The Fiore range of heaters is deliberately designed to be very flexible
in the choice of position. There are three basic options:
• A wall mounting bracket version with a specifically designed
fitting for wall attachment (768M). Before drilling the holes for the
dowels, be sure that the wall is solid and that you are far from wa-
ter tubes or electrical wires. Apply the drilling template on the wall

11
using adhesive tape and punch in the marked points (see fig.7). For
fixing the appliance at the wall, drill four holes with a 5 mm diam-
eter bit and fix the wall bracket with the dowels and screws that
you find in the box (fig.2).Then fix the appliance to the wall bracket
using the 2 screws and the 2 half rings (fig.2). Check that the ar-
rows on the wall bracket are turned up.
• A chain suspended version (768S). Before drilling the holes for
the dowels, be sure that the ceiling is solid and that you are far
from water tubes or electrical wires Fix the buttonhole dowels at
the ceiling at a distance of about 55 cm. Fix the 4 half rings a the
pipe of the appliance, being sure that the chain is fixed with the
screws (fig.3). The 4 half rings should be at the opposite sides of
the pipe, for the best stability. Ensure that the chains are securely
mounted as this application is designed for overhead use.
• A version for mounting on upright (768P). The upright must be
from 20 up to 60 mm in diameter. For fixing it, please see fig. 4.
The upright bracket is studied for holding one appliance or two of
them in opposite position.
Before fixing the appliance on the upright, please ensure that
it is stable and solid. Preferably, use the upright that can be
ordered as accessory (cod. 002473).The feet must be opened
as far as the white evidenced line on the inferior tube reaches the
junction of the feet. Fix the feet to the ground in a proper way, and
then fix the upright to the ground using the chain (fig.5).
Ensure that the supply cable is well mounted and that it does not
come into contact with the reflector of the heater or that it does not
trail into the heated area. The supply cable can be fixed to the metal
pipe behind the reflector with plastic wrappers.
4. USE
The Fiore range consists of a 1200 W heater and an 1800 W heater.
The essential element of the heater is the halogen filled quartz linear
lamp with a tungsten element. The heater operates at full output al-
most immediately. The heating reaches a distance of about 3 meters
in front of the appliance.

12
Avoid exposing skin to the rays of the appliance for distances
less than 50 cm.
Avoid exposing eyes to the rays of the appliance for distances
less than 2.70 m.
All users should be made aware of all aspects of operation and safety
and these instructions should be retained for reference.
Switch on heater (in the models that have the switch) and confirm
that emitter is operating. Ensure that the heater is aiming its warmth
into the target area by adjusting heater angles as necessary by us-
ing the adjustment device on the bracket, after you have loosed the
screws of the half rings (fig.6).
Do not use the heater directly near a bathtub, a shower, a swimming
pool. In unoccupied premises it is recommended that the heating
system is switched off and isolated from the electrical supply.
5. MAINTENANCE
Mo-El Fiore heaters contain no moving parts and therefore very little
maintenance is required other than to ensure that there is no ex-
cessive build-up of dust/dirt on the reflectors or emitters as this can
cause overheating and premature emitter failure. To clean the appli-
ance, wipe off with a damp cloth.
The accumulation of limestone or incrustations reduces the life and
the efficiency of the lamp; it is suggested therefore to avoid the con-
tinued use in presence of water or salt fog. Eventual leavings of salt
water will have to be removed before the use, after having discon-
nected the appliance, by means of soak in sweet water.
6. EMITTER AND SILICON BUMPERS REPLACEMENT
The emitters used in the Fiore are robust and if knocks and shock
vibrations are avoided, they will last for around 5000 hours. When
changing the lamp, also the silicon bumpers connected with the lamp
must be substituted. They should be substituted even before if there
are signs of aging. Due to the special sealing and anti-shock design
of the heater, the emitters are not intended to be user replaceable.
Please ensure that all emitters are replaced via the Mo-El service
network.

13
7. TECHNICAL FEATURES
766 767
Power supply 230 V ~ 50-60 Hz 230 V ~ 50-60 Hz
Power 1200 W 1760 W
Insulation Class I I
Protection level IP65 IP65
Lamp Quartz - tungsten wire
Lamp life (hours) 5000 5000
Emission IR-A IR-A
Range (m2)4÷6 8÷10
Weight (kg) 0.95 1
Dimensions (mm) 712x112x83 835x112x83
8. ENVIRONMENTALLY COMPATIBLE DISPOSAL OF THE APPLIANCE
This product conforms to EU Directive 2002/96/EC.
This appliance bears the symbol of the barred waste bin. This indi-
cates that, at the end of its useful life, it must not be disposed of as
domestic waste, but must be taken to a collection centre for waste
electrical and electronic equipment, or returned to a retailer on pur-
chase of a replacement.
It is the user’s responsibility to dispose of this appliance through the
appropriate channels at the end of its useful life. Failure to do so may
incur the penalties established by laws governing waste disposal.

14
1. INSTRUCTIONS IMPORTANTES POUR LA SÉCURITÉ
Lire attentivement les instructions avant d’installer le produit et les
conserver pour de futures consultations. Le manuel doit etre con-
serve et transmis au nouvel usager en cas de cession de l’appareil.
Le Constructeur se reserve le droit de modifier les caractéristiques
du produit sans aucun préavis. Les caractéristiques techniques sont
purement indicatives.
1. L’ appareil a été uniquement et spécialement conçu pour chauffer
les pièces et les personnes. Le Producteur ne sera pas éspon-
sable des dommages qu’ils pourront être provoqué d’une utilisa-
tion inadéquat.
2. Après avoir déballer le produit vérifiez la perfection du contenu
et assurez-vous que le produit ne présente pas de signes de rup-
tures, d’endommagements ou d’effractions.
3. Garder le matériel d’emballage loin des enfants, car il peut être
source de danger.
4. L’appareil peut être utilisé par des enfants d’au moins 8 ans, ainsi
que par des personnes dont les capacités physiques, sensorielles
ou mentales seraient réduites, voire qui ne posséderaient pas
l’expérience ni les connaissances nécessaires, à condition qu’ils
soient surveillés ou qu’ils aient reçu les instructions d’utilisation
nécessaires et qu’ils soient conscients des risques potentiels.
Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et
l’entretien doivent être effectués par l’utilisateur et ne doivent
pas être confiés à des enfants sans surveillance.
5. Le présent appareil de chauffage n’est pas doté de dispositif de
contrôle de la température ambiante. Ne pas utiliser l’appareil
dans des pièces de petites dimensions occupées par des per-
sonnes qui ne seraient pas en mesure de sortir seules de la pièce,
à moins qu’une surveillance constante ne soit assurée.
6. Avant de brancher l’appareil au réseau électrique s’assurer que la
tension de votre installation corresponde à celle indiquée dans la
plaque des données sur l’appareil.
7. Ne pas utiliser en présence de gaz, de liquides ou de substances
inflammables ou explosives.
FR UTILISATION ET ENTRETIEN

15
8. Certaines règles fondamentales applicables à tous les appareils
électriques sont à suivre quand vous utilisez votre réchauffeur:
• Ne pas toucher l’appareil avec les mains mouillées.
• Ne pas manier l’appareil avec les pieds nus.
• Ne jamais tirer le câble d’alimentation pour débrancher l’ap-
pareil de la prise de courant; agir directement sur la fiche.
9. Eviter l’utilisation de rallonges, il pourrait y avoir un incendie.
10. Maintenir les connexions sèches.
11. N’apporté pas des modifications au produit que compromettent
sa securité.
12. Si le cable d’alimentation est endommagé, éviter de l’utiliser,
Fait lui substituer du constructeur ou de son service d’assistence
technique ou de toute façon d’une personne avec une qualifica-
tion similaire, pour prévenir chaque risque.
13. Séparer l’appareil de l’alimentation s’il ne s’utilise pas pour des
longues périodes.
14. Débrancher systématiquement la fiche en cas d’opérations d’en-
tretien.
2. INSTALLATION ÉLECTRIQUE
L’installation de l’appareil doit être effectuée par du personnel
compétent et qualifié, en accord avec la normative qui régit
les installations électriques. Avant d’insérer la fiche dans la
prise de courant, assurées vous que le vôtre installation électrique il
ait un système de messe à terre efficace et que l’impédance du rése-
au électrique soit moins de 0,3 ohm.
L’appareil peut être branché au réseau électrique avec le câble en ca-
outchouc et la fiche en dotation, si le modèle les prévoit, autrement il
peut être branché directement au réseau électrique. Dans ce dernier
cas il faut interposer à côté de la ligne d’alimentation un interrupteur
bipolaire de catégorie de surtension III, avec une distance d’ouvertu-
re des contacts d’au moins 3 mm.
S’assurer de relier le réchauffeur à une ligne d’alimentation protégée
par fusibles non rapides de 16 A.
• Le réchauffeur doit être installé exclusivement en position horizon-
tale, utilisant les accessoires de fixage fournis.

16
• Laisser une distance libre minimum de 40 cm entre la partie la
plus haute du réchauffeur et le plafond, et laisser une distance libre
minimum de 60 cm entre le réchauffeur et le mur (fig.1).
• Laisser libre la zone devant le réchauffeur pour une distance mini-
mum d’au moins un mètre.
• Le réchauffeur doit être installé à une hauteur minimum de 180 cm
(fig.1). S’il est installé dans la salle de bain, la hauteur minimum est
de 225 cm dans les zones de respect 1 et 2, alors que dans la zone
de respect 3 la distance minimum de la terre est de 180 cm, dans
le respect des normes de chaque Pays.
• S’assurer que le réchauffeur ne soit pas orienté vers le plafond ou
vers des substances inflammables.
• L’appareil ne doit etre placé ni au-dessous, ni devant une prise de courant.
• L’appareil de chauffage doit être installé de façon que les interrup-
teurs ou les commandes ne peuvent pas etre touchés par qui se
trouve dans la baignoire ou la douche.
• S’assurer qu’il n’existe pas la possibilité que matériel inflammable,
matériel combustible ou rideaux viennent en contact du réchauf-
feur ou se trouvent à proximité.
• L’appareil ne doit pas être installé dans des zones où il peut y avoir
des gaz inflammables ou des vapeurs dangereuses.
• L’appareil est doté d’une grille de sécurité qui a pour but de proté-
ger la lampe de l’éventuelle collision avec de gros corps étrangers.
Ne pas l’enlever et ne pas utiliser l’appareil en l’absence d’une telle grille.
• Les modèles destinés à l’utilisation privée sont fournis d’un interrup-
teur d’allumage et d’un câble d’alimentation flexible avec fiche. Le
câble est en caoutchouc siliconé (H05 RN-F).
• Les modèles destinés à l’utilisation professionnelle (marqués d’une
“P” dans le code) n’ont pas l’interrupteur d’allumage et le câble
d’alimentation. Ils doivent pour cela être reliés au réseau électrique
par du personnel qualifié, utilisant un câblage avec les mêmes ca-
ractéristiques reportées ci-dessus.
• Le produit est en classe I et IP65, qui est le degré de protection
généralement prévu pour les produits d’installation également en
plein air. Si l’on veut maintenir le degré de protection à la poussière
et à l’eau de l’appareil, le branchement de l’appareil avec l’alimen-
tation doit être effectué avec un système au moins IP65, selon les
normes de chaque Pays.

17
• Avant d’appuyer sur l’interrupteur, saisissez solidement la poignée
et éviter de toucher les parties métalliques.
3. POSITIONNEMENT
La gamme des réchauffeurs Fiore a été étudiée pour offrir une flexibi-
lité dans le positionnement. On peut choisir trois différentes options:
• Fixage au mur en utilisant le support prévu à cet usage (768M).
Avant de percer le mur pour fixer les goujons, s’assurer qu’il soit so-
lide et qu’en dessous ne passent pas de canalisations électriques
ou autre. Appliquer la forme de perçage sur le mur avec du ruban
adhésif et buriner dans les points marqués (fig.7). Avec une pointe
de perceuse de 5 mm, percer quatre trous dans le mur et avec les
goujons en dotation fixer le support. Ensuite avec les deux vis en
dotation fixer les deux dispositifs d’accrochage à oméga en serrant
le tube d’aluminium sur le derrière de l’appareil (fig. 2). Assurez-
vous que les flèches sur le support sont tournée vers le haut.
• Fixage au plafond avec des chaînes (768S). Avant de percer,
s’assurer que la zone du plafond où l’on prévoit de placer l’appa-
reil soit bien solide. Fixer les deux goujons à boutonnière en dota-
tion à une distance de 55 cm l’un de l’autre. Bloquer ensuite les
dispositifs d’accrochage à oméga autour du tube d’aluminium, en
faisant attention de faire passer la vis la plus éloignée de l’appareil
à l’intérieur du dernier maillon de la chaîne, comme le montre la
fig.3. Les dispositifs d’accrochage à oméga doivent être reliés aux
extrémités du tube, à la distance maximum entre eux, de façon à
avoir une plus grande stabilité.
• Fixage au poteau (768P). L’appareil peut être fixé à un poteau
avec un diamètre compris entre 20 et 60 mm. Pour le fixer utili-
sez le support en dotation et les dispositifs d’accrochage à oméga
(fig.4). Le support est prévu pour monter un seul appareil ou deux
en position opposée.
Le poteau doit être absolument stable et solide. Utiliser de
préférence notre trépied, qui est fourni comme accessoire à
demande. (cod. 002473). Les pieds doivent être ouverts
jusqu’à ce que la ligne blanche mise en évidence sur le tube inférieur
atteigne la rotule des pieds. Fixer le poteau au terrain de façon oppor-
tune au moyen de la chaîne (fig.5).

18
S’assurer que le câble d’alimentation ne puisse pas aller en contact
avec le réflecteur de l’appareil et qu’il n’entre pas dans la zone d’ac-
tion du flux lumineux. Le câble peut se fixer au tube derrière le ré-
flecteur de l’appareil avec des petites bandes de plastique.
4. UTILISATION
La gamme des Fiore est constituée par des appareils à 1200 W ou
bien 1800 W. L’élément principal de l’appareil est la lampe linéaire en
quartz avec un filament en tungstène en milieu halogène. L’appareil
travaille à pleine puissance déjà quelques secondes après l’allumage.
Le chauffage atteint une distance d’environ 3 mètres devant l’appareil.
Éviter d’exposer la peau aux rayons de l’appareil pour des dis-
tances de moins de 50 cm.
Éviter d’exposer les yeux aux rayons de l’appareil pour des
distances de moins de 2,70 m.
Tous les usagers doivent être informés en ce qui concerne tous les
aspects du fonctionnement et de la sécurité relatifs à l’appareil. Ces
instructions doivent être conservées comme référence.
Allumer l’appareil en agissant sur l’interrupteur (dans les modèles
qui le prévoient). S’assurer que le réchauffeur concentre ses rayons
dans la zone que nous voulons réchauffer. S’il le faut, changer l’angle
d’inclination en relachant les vis des dispositifs d’accrochage à omé-
ga et en agissant sur la poignée latérale prévue à cet effet, comme
le montre la fig.6.
Ne pas utiliser le systeme de chauffage très proche a une baignoire,
douche ou piscine. S’il n’y a personne dans la pièce à réchauffer on
recommande d’éteindre l’appareil et de débrancher la fiche.
5. ENTRETIEN
Le réchauffeur Fiore ne contient pas de parties en mouvement, donc
l’entretien est limité. Il faut seulement vérifier qu’il n’y ait pas de
poussière ou de saleté sur la parabole réfléchissante ou sur la lampe,
qui pourraient provoquer des sur échauffements qui réduiraient la vie
de la lampe. Pour nettoyer l’appareil le frotter légèrement avec un chiffon
humidifié avec de l’eau.
L’accumulation de calcaire ou des incrustations salines réduisent la
vie et le rendement de la lampe; il se conseille par conséquent d’évi-

19
ter l’utilisation continuée en présence d’eau ou de brouillard salin.
Eventuels restants d’eau salée devront être ôtée, après avoir débran-
ché l’appareil, avec rinces d’eau doux.
6. REMPLACEMENT DE LA LAMPE ET DES SUPPORTS EN SILICONE
La lampe du Fiore est robuste et si l’on évite des vibrations et des
coups la durée de la lampe est d’environ 5000 heures. Quand on
change la lampe il faut aussi changer les supports en silicone, qui de
toute façon doivent être remplacés avant s’ils présentent des signes
de vieillissement. Pour d’éventuels remplacements ou réparations
s’adresser exclusivement à des centres d’assistance technique autori-
sés Mo-El. Assurez-vous que les pièces de rechanges soient originales.
7. DONNEES TECHNIQUES
766 767
Tension d’alimentation 230 V ~ 50-60 Hz 230 V ~ 50-60 Hz
Puissance 1200 W 1760 W
Classe d’isolement I I
Niveau de protection IP65 IP65
Lampes Quarztz - filament en tungstène (RUBY)
Durée de la lampe (heures) 5000 5000
Émission IR-A IR-A
Couverture (m2)4÷6 8÷10
Poids (kg) 0,95 1
Dimensions (mm) 712x112x83 835x112x83
8. ÉLIMINATION COMPATIBLE AVEC L’ENVIRONNEMENT
Ce produit est conforme à la directive EU 2002/96/EC.
Le symbole représentant une poubelle barrée présent sur l’appareil
indique qu’à la fin de son cycle de vie, il devra être traité séparément
des déchets domestiques. Il devra donc être confié à un centre de
collecte sélective pour appareils électriques et électroniques ou rap-
porté au revendeur lors de l’achat d’un nouvel appareil.
L’utilisateur est responsable de la remise de l’appareil usagé aux
structures de collecte compétentes sous peine des sanctions pré-
vues par la législation sur l’élimination des déchets.

20
1. WICHTIGE HINWEISE ZU IHRER SICHERHEIT
Die nachfolgenden Hinweise aufmerksam lesen, da sie wichtige An-
gaben über die Sicherheit im Hinblick auf Installation, Gebrauch und
Wartung des Gerätes enthalten. Dieses handbuch ist aufzubewahren
und bei abgabe des geräts an den neuen anwender zu übergeben.
Der Hersteller kann die Merkmale der Produkte ohne vorherige Ankün-
digung ändern. Bei den technischen Daten sind Abweichungen möglich.
1. Das Gerät ist ausschließlich für den Gebrauch bestimmt, für den
es entwickelt wurde, d.h. für die Erwärmung von Räumen und
Personen. Der Hersteller übernimmt keine Haftung, für Schäden
am Gerät, die durch unsachgemäße Handhabung entstanden sind.
2. Vergewissern Sie sich nach dem Auspacken des Produkts über
die Vollständigkeit des Inhalts, während Sie die Tabelle auf der
letzten Seite zu Rat ziehen und überprüfen Sie, dass das Produkt
keine Zeichen von Defekten, Beschädigungen oder unsachge-
mässer Behandlung aufweist.
3. Das Verpackungsmaterial ausserhalb der Reichweite von Kindern
aufbewahren, da es eine potentielle Gefahrenquelle darstellt.
4. Das Gerät kann von Kindern von mindestens 8 Jahren (wie auch
von Menschen mit eingeschränkten körperlichen und geistigen
Fähigkeiten oder eingeschränkter Sinneswahrnehmung oder
ohne Erfahrung oder notwendiger Kenntnis) verwendet werden,
sofern diese unter Aufsicht sind oder nachdem sie Anweisungen
zum sicheren Gebrauch erhalten und die möglichen Gefahren ver-
standen haben. Kinder dürfen nicht mit dem Gerät spielen. Die
Reinigung und Wartung muss durch den Benutzer durchgeführt
werden und nicht durch unbeaufsichtigte Kinder.
5. Dieses Heizgerät hat keine Raumtemperaturkontrolle. Nie in klei-
nen Räumen verwenden, in denen sich Personen aufhalten, die
nicht in der Lage sind, den Raum ohne Hilfe zu verlassen, außer
dass sie unter fortlaufender Überwachung stehen.
6. Versichern Sie sich vor dem Anschliessen des Geräts an das
Stromnetz darüber, dass die Spannung Ihres Geräts mit der auf
demTypenschild-Etikett des Geräts angegebenen übereinstimmt.
7. Betreiben Sie das Gerät nicht in der Umfeld von Gas, leicht ent-
zündlichen oder explosiven Flüssigkeiten.
DE GEBRAUCH UND WARTUNG
