Moldex 0073-1 User manual

REMOVAL/REPLACEMENT
INHALE DIAPHRAGM – #0073-1
• To install diaphragms on 9000 series remove nose cup first. Pull off old diaphragms and push new diaphragm into
place and seat properly. (Fig. 1)
• Verify proper functioning of diaphragms.
EXHALE DIAPHRAGM – #0073-2
• Open the exhale cover, pull out old diaphragm and discard. (Fig. 2)
• Insert new diaphragm by pushing locator pin into center hole.
• Ensure the locator pin tip is fully inserted into diaphragm holder and locked on the inside.
• Verify proper functioning of diaphragms.
Order Inhale/Exhale Diaphragm Kit #0073

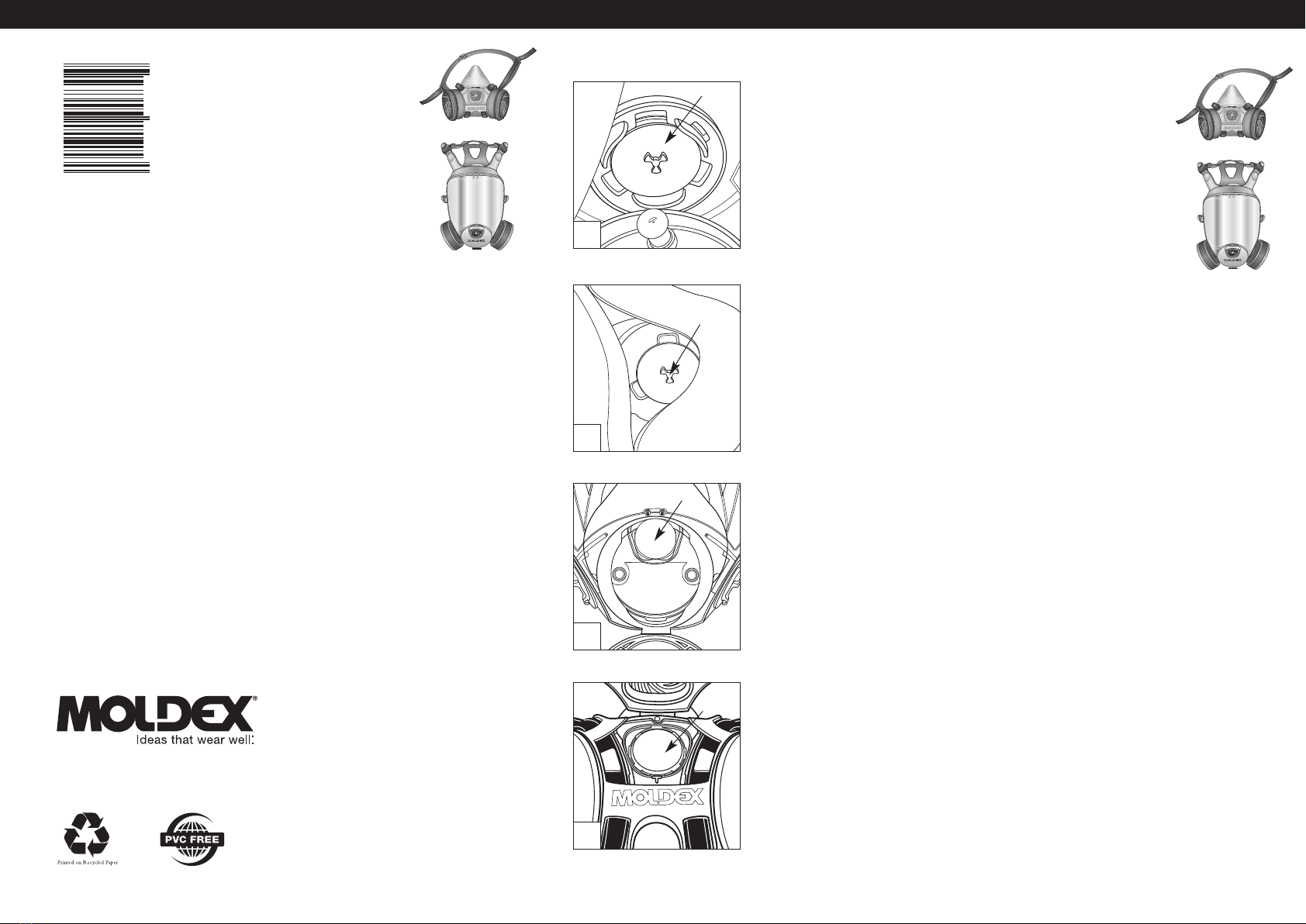

1. 9000 cartridge retainer diaphragm installed.
2. 7000 diaphragm installed.
3. 9000 exhale diaphragm installed.
4. 7000 exhale diaphragm installed.
LIMITED WARRANTY
IMPORTANT NOTICE TO PURCHASER: This limited warranty is made in lieu of the warranties of merchantabili-
ty, fitness for particular purposes and all other warranties, express or implied. There are no other warranties
which extend beyond the description on the face hereof. The physical standards and specifications of Moldex will be
met by products sold. Exclusive Remedies: damages for the breach of this limited warranty are limited to the
replacement of such quantity of Moldex products proved to be defectively manufactured. Except as provided above,
Moldex shall not be liable or responsible for any loss, damage, or liability, direct, indirect, incidental, special, or con-
sequential, arising out of sale, use, or misuse, or the inability to use products by the user.
CANADIAN CUSTOMER SERVICE
Tel: [phone], Ext. 517 Fax: [phone]
BRAZIL – MOLDEX-METRIC LTDA
Av Ipiranga, 104, 22º Andar Sala 01
Sao Paulo, SP Brazil
Tel/Fax: [phone]
[email protected]
AUSTRALIA – MOLDEX-METRIC, INC.
Unit 30/14-16 Stanton Road, Seven Hills, NSW 2147
Tel: [phone] Fax: [phone]
Email: [email protected] www.moldex.com
NEW ZEALAND – MOLDEX-METRIC, INC.
3 Spence Road, Henderson, Auckland, NZ
Tel: [phone] Fax: [phone]
Email: [email protected] www.moldex.com
MOLDEX TECHNICAL SERVICE DEPARTMENT:
[phone] or [phone], ext. 512/550
MOLDEX-METRIC, INC.
10111 W. Jefferson Blvd., Culver City, CA 90232
Tel: [phone] or [phone]
Fax: [phone]
Email: [email protected] www.moldex.com
Moldex and Ideas that wear well are registered trademarks.
U.S. Patents Pending. The PVC-Free logo is a trademark of
Moldex-Metric, Inc. 9000-023 REV C 12/10
Partes de Reemplazo #0073 –
Paquete de Diafragma,
Moldex®Series 7000 y 9000
ELIMINACIÓN/REEMPLAZO
DIAFRAGMA DE INHALACIÓN – #0073-1
• Para instalar los diafragmas remueva primero la copa nasal. Saque los diafragmas viejos y empuje el
nuevo diafragma en su lugar y asiéntelo apropiadamente. (Fig. 1)
• Verifique el funcionamiento apropiado de los diafragmas.
DIAFRAGMAS DE EXHALACIÓN – #0073-2
• Abra la cubierta de exhalación, saque el diafragma viejo y deseche. (Fig. 2)
• Inserte el nuevo diafragma empujando el perno localizador en el agujero central.
• Asegúrese que la punta del localizador perno esté completamente
insertada en el sostenedor del diafragma y cerrada por dentro.
• Verifique el funcionamiento apropiado de los diafragmas.
Ordene Paquete de Diafragma Inhalación/Exhalación #0073
1. Diafragma del cartucho retenedor 9000 instalado.
2. Diafragma 7000 instalado.
3. Diafragma de exhalación 9000 instalado.
4. Diafragma de exhalación 7000 instalado.
GARANTÍA LIMITADA
AVISO IMPORTANTE PARA EL COMPRADOR
Esta garantía limitada se establece en lugar de las garantías de comerciabilidad, idoneidad para
un propósito particular y todas las otras garantías, expresas o implícitas. No hay otras garantías que
se extiendan más allá de la descripción en el texto del presente documento. Las normas y especifica-
ciones físicas de Moldex serán cumplidas por los productos vendidos. Únicas medidas: Los daños por la
violación de esta garantía limitada se limitan al reemplazo de los productos Moldex en la cantidad que se
compruebe estar defectuosos de fábrica. Excepto por lo estipulado anteriormente, Moldex no será respon-
sable de ninguna pérdida, daño, o pasivo, directos, indirectos, imprevistos, especiales, o derivados, pro-
ductos de la venta, uso, uso inadecuado, o incapacidad de uso.
El Paquete de Diafragma del Respirador
Moldex®Series 7000 y 9000 incluye 20
Diafragmas de Inhalación y 5 Diafragmas
de Exhalación. Reemplace los diafragmas
cuando sea necesario.
ENGLISH – USER INSTRUCTIONS ESPAÑOL – INSTRUCCIONES DEL USUARIO
TM DEPARTAMENTO DE SERVIÇO TÉCNICO DA MOLDEX:
[phone] or [phone], ext. 512/550
Moldex e Ideas that wear well son marcas comerciales registradas. Patentes pendientes en EE.UU.
El logotipo PVC-Free es una marca comercial de Moldex-Metric, Inc.
1
2
3
4
F
Fi ig g. .1 1
F
Fi ig g. .1 1
F
Fi ig g. .2 2
F
Fi ig g. .2 2
0
923 11 00 730
4
#0073 – Diaphragm Kit
Moldex®7000 &
9000 Series
Replacement Parts
The Moldex®7000 & 9000
Series Respirator Diaphragm
Kit includes 20 Inhale
Diaphragms and 5 Exhale
Diaphragms. Replace
diaphragms as needed.

1
2
3
4
F
Fi ig g. .1 1
F
Fi ig g. .1 1
F
Fi ig g. .2 2
F
Fi ig g. .2 2
Serie Moldex®7000 &
9000 Pieces de
Remplacement #0073 –
Trousse de Diaghragmes
ENLEVER/REMPLACER
DIAPHRAGME D’INHALATION – #0073-1
• Pour installer le diaphragme, retirer en premier le demi-masque intérieur. Retirer le diaphragme usagé et pousser
le nouveau en place et s’assurer qu’il est bien installé. (Ill. 1)
• Vérifier le bon fonctionnement des diaphragmes.
DIAPHRAGME D’EXHALATION – #0073-2
• Ouvrir le couvre soupape, retirer le diaphragme usagé et le jeter. (Ill. 2)
• Insérer le nouveau diaphragme en poussant la cheville de positionnement dans le trou au centre.
• S’assurer que la positionnement cheville de est complètement insérée dans le dispositif de retenue du
diaphragme et installée adéquatement.
Commander la Trousse de Diaphragmes d’Inhalation/Exhalation #0073
1. Diaphragme 9000 du dispositif de retenue de la cartouche installé.
2. Diaphragme 7000 installé.
3. Diaphragme d’exhalation 9000 installé.
4. Diaphragme d’exhalation 7000 installé.
GARANTIE LIMITÉE
AVIS IMPORTANT À L’ACHETEUR
Cette garantie limitée est en lieu des garanties de qualité marchande, de bon fonctionnement et toutes
autres garanties, expresses ou implicites. Il n’existe pas d’autre garantie qui s’étende au-delà de la description
de la face de ceci. Les normes et spécifications physiques de Moldex seront rencontrées par les produits vendus.
Voies de droit exclusives: Des dommages pour la violation de cette garantie limitée sont limités au remplacement
des tels quantités de produits Moldex qui a été prouvé être défectueusement fabriquées. À l’exception de ce qui a
été mentionné ci-dessus, Moldex ne sera pas responsable pour toute perte, dommage ou responsabilité directe,
indirecte, accessoire, spéciale ou immatériel résultant de la vente, de l’utilisation ou de la mauvaise utilisation ou
de son empêchement.
La Trousse de Diaphragmes pour Respirateur
de la Série Moldex®7000 & 9000 inclut 20
Diaphragmes d’Inhalation et 5 Diaphragmes
d’Exhalation. Remplacer les diaphragmes
lorsque requis.
Séries 7000 e 9000 da
Moldex®Partes de
Reposição #0073 –
Kit de Diafragma
REMOÇÃO/REPOSIÇÃO
DIAFRAGMA DE INALAÇÃO – #0073-1
• Para instalar los diafragmas remueva primero la copa nasal. Saque los diafragmas viejos y empuje el
nuevo diafragma en su lugar y asiéntelo apropiadamente. (Número 1)
• Verifique el funcionamiento apropiado de los diafragmas.
DIAFRAGMA DE EXALAÇÃO – #0073-2
• Abra la cubierta de exhalación, saque el diafragma viejo y deseche. (Número 2)
• Inserte el nuevo diafragma empujando el perno localizador en el agujero central.
• Asegúrese que la punta del localizador perno esté completamente insertada en el sostenedor del
diafragma y cerrada por dentro.
• Verifique el funcionamiento apropiado de los diafragmas.
Encomende o Kit de Diafragma de Inalação / Exalação #0073
1. Retentor do cartucho do diafragma 9000 instalado.
2. Diafragma 7000 instalado.
3. Diafragma de exalação 9000 instalado.
4. Diafragma de exalação 7000 instalado.
GARANTIA LIMITADA
AVISO IMPORTANTE PARA O COMPRADOR
Esta garantia limitada é criada em lugar das garantias de comercialização, adequação para fins
específicos e qualquer outra garantia, expressa ou implícita. Não existem outras garantias que super-
em a descrição desta. Os produtos vendidos estarão de acordo com os padrões e especificações físicas
da Moldex. Recursos Exclusivos: danos para a violação desta garantia limitada se limitam a substituição
de tal quantidade dos produtos Moldex cuja fabricação defeituosa seja comprovada. Com exceção do dis-
posto acima, a Moldex não pode estar sujeita ou ser responsabilizada por qualquer perda, dano, ou risco,
direto, indireto, incidental, especial, ou consequente de qualquer venda, utilização ou utilização incorreta,
ou da incapacidade do usuário em utilizar os produtos..
Séries 7000 e 9000 do Kit do
Diafragma do Respirador da Moldex®
inclui 20 Diafragmas de Inalação e
5 Diafragmas de Exalação. Reponha
os diafragmas conforme necessário.
FRANÇAIS – DIRECTIVES À L’UTILISATEUR PORTUGUÊS – INSTRUÇÕES DO USUÁRIO
DÉPARTEMENT DES SERVICES TECHNIQUES MOLDEX:
[phone] or [phone], ext. 512/550
Moldex et Ideas that wear well sont des marques de commerce enregistrées.
É.U. Brevets en attente. Le logo PVC-Free est une marque de commerce de Moldex-Metric, Inc.
DEPARTAMENTO DE SERVIÇO TÉCNICO DA MOLDEX:
[phone] or [phone], ext. 512/550
Moldex e Ideias que vestem bem são marcas registradas. Patente Pendente nos EUA.
A logomarca PVC-Free é uma marca registrada da Moldex-Metric, Inc.
