Morso 6670 User manual

DK Montering af væghængt 6670
DE Installation des Wandofens 6670
UK Installation of wall-mounted 6670
NO Montere vegghengt 6670
SE Montering av vägghängd 6670
FR Installation murale du 6670
NL Plaatsing van de wandkachel 6670
ES Instalación de la estufa 6670 de pared
IT Installazione a parete della stufa 6670
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [e-mail] · Website: www.morsoe.com

2
min. 360 mm.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:20
A2
Date of print: 09-07-2014
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:

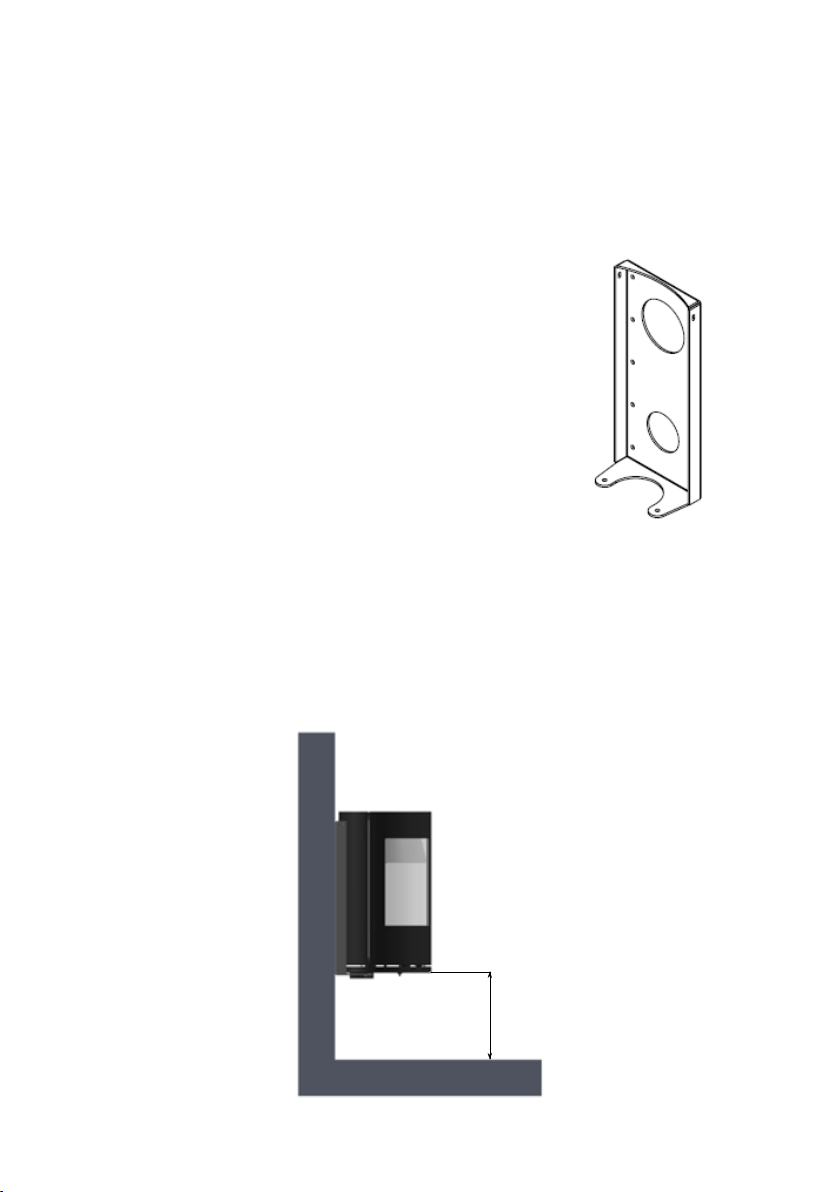

Montering af væghængt Morsø 6670
Vægbeslaget er leveret med 8 huller til montering af ekspan-
sionsbolte i muren. Minimum 4 af de 8 huller i vægbeslaget
skal anvendes i forbindelse med fastgørelsen på væggen.
Boltene skal dimensioneres, så man er sikker på, at muren og
det materiale den er udført i, er i stand til at holde ovnen. Ov-
nens egenvægt er 120 kg. Det påhviler derfor installatør/kunde
at sikre sig at væg/skorsten på forsvarlig vis kan bære ovnen.
Vi gør opmærksom på, at elementskorstene samt murede ½
stens skorstene uden foring ikke altid har den nødvendige bæ-
reevne. Er De i tvivl skal De derfor kontakte en fagmand.
Vægbeslaget kan benyttes som boreskabelon. Minimum af-
stand til brændbart gulv er 360 mm.
Bemærk, der må ikke anvendes rawplugs af plastik på grund
af varmepåvirkningen.
En murbøsning indmures korrekt i væggen, hvis røgafgan-
gen ønskes bagud (se skitse) og vægbeslaget monteres på
væggen.
Efter udpakning af basisovnen tages løsdelene ud af ovnen.
Askeskuen, den nederste røgledeplade der er udført i ver-
miculite, den støbte rist og mellembund ernes.

3

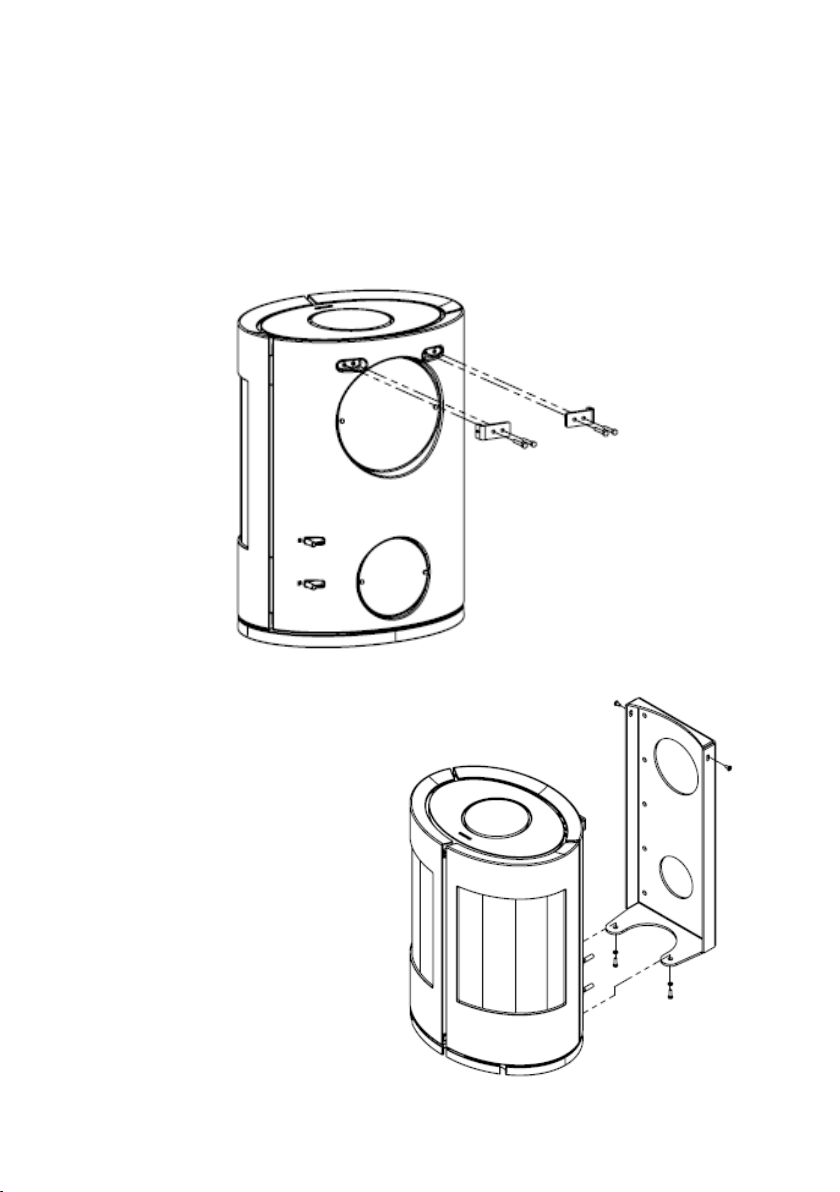

Øverst på ovnens bagside, sidder der re skruer, to i hver side. Disse skruer skal afmonteres,
afmonter en side af gangen. I kassen med vægbeslaget ligger 2 stk beslag samt re M6x40
skruer, de afmonterede skruer skal erstattes af disse, med vinkelbeslaget imellem.
På undersiden af ovnen afmonteres 4 stk. M6x35 pinolskruer samt møtrikker og skiver. I kas-
sen med vægbeslaget ligger der 2 stk M6x20 og 2 stk skiver, der skal bruges til at fastgøre
vægbeslaget i bunden.
Basisovnen løftes på plads, så den
støtter på bunden af vægbeslaget.
Ovnen fastgøres med de medføl-
gende 2 stk. M6x12 skruer i top-
pen og de to andre afmonterede
M6x20 skruer og skiver i bunden
(se skitse). Det anbefales at være
2 personer til dette arbejde.

4
min. 360 mm.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:20
A2
Date of print: 09-07-2014
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Installation des Wandofens Morsø 6670
Die Wandauängung wird mit 8 Löchern zur Befestigung an
der Wand mit Ankerbolzen geliefert. Mindestens 4 der 8 Lö-
cher in der Wandauängung müssen verwendet werden, um
den Ofen an der Wand zu befestigen.
Die Bolzen müssen so bemessen sein, dass die Wand und
das Material, aus dem sie gemacht ist, den Ofen halten kön-
nen. Das Eigengewicht des Ofens beträgt 120 kg. Der Ein-
bauer/Kunde muss deshalb sicherstellen, dass die Wand/
der Schornstein den Ofen angemessen halten kann. Beach-
ten Sie, dass Elementschornsteine und gemauerten Halbst-
ein-Schornsteine nicht immer die erforderliche Tragfähig-
keit haben. Wenn Sie sich nicht sicher sind, sollten Sie sich
deshalb an einen Fachmann wenden.
Die Wandauängung kann als Bohrschablone verwendet wer-
den. Der Mindestabstand zu brennbarem Boden beträgt 360
mm.
Beachten Sie, dass Plastikdübel aufgrund der Einwirkun-
gen der Hitze nicht verwendet werden dürfen.
Eine Mauerbuchse muss korrekt in die Wand eingebaut wer-
den, wenn der Rauchabzug nach hinten gewünscht wird (sie-
he Abbildung), und die Wandauängung muss an der Wand
angebracht werden.
Nach dem Auspacken des Basisofens, die losen Teile aus dem
Ofen nehmen. Die Ascheschublade, die untere Rauchleitplat-
te aus Vermiculit, der gusseiserne Rost und die Zwischenplat-
te müssen herausgenommen werden.

5
Der Ofen ist oben auf der Rückseite mit 4 Schrauben versehen - 2 an jeder Seite. Entfernen
Sie die Schrauben, und fangen Sie mit der einen Seite an.
Die Verpackung der Wandauängung enthält 2 Winkelbefestigungen und 4 M6x40 Schrau-
ben, die als Ersatz für die demontierten Schrauben dienen.
Entfernen Sie die 4 M6x35 Stiftschrauben, die Schraubenmutter und die Scheiben, die auf
der Unterseite des Ofens befestigt sind.
Die Verpackung der Wandauängung enthält 2 M6x20 Schrauben und 2 Scheiben, die für
die untere Befestigung der Wandauängung bestimmt sind.
Der Basisofen wird an seinen Platz
gehoben, so dass er auf dem Bo-
den der Wandauängung zu sitzen
kommt. Der Ofen wird mit den mit-
gelieferten beiden M6x12-Schrau-
ben oben und den anderen heraus-
gedrehten M6x20-Schrauben und
Scheiben unten wieder montiert.
(siehe Abbildung). Wir empfehlen,
diese Arbeiten mit zwei Personen
auszuführen.

6
min. 360 mm.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:20
A2
Date of print: 09-07-2014
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Installation of wall-hung Morsø 6670
The wall mounting is supplied with 8 holes for xing to the
wall with expanding bolts. A minimum of 4 of the 8 holes in
the wall mounting must be used to x the oven to the wall.
The bolts must be sized to ensure that the wall and the material
it is made of are capable of supporting the oven. The self weight
of the oven is 120 kg. The installer/ client must therefore ensure
that the wall/ chimney can support the oven in an appropriate
manner. Note that unit chimneys and unlined ½ brick chimneys
do not always have the necessary load-bearing capacity. If you
are in any doubt, you should therefore contact a qualied per-
son.
The wall mounting may be used as a drilling template. The
minimum clearance to a ammable oor is 360 mm.
Note that plastic wall plugs must not be used because
of the eects of heat.
A wall bushing must be built in correctly to the wall if a rear
smoke outlet is wanted (see sketch) and the wall mounting
must be tted to the wall.
After unpacking the basic oven, remove the loose parts of
the oven. The ash drawer, the lower smoke bae made of
vermiculite, the cast grate and the intermediate base should
be removed.

7
On the rear, the oven is supplied with four screws at the top, two on each side. The screws
must be removed, one side at a time. The box with the wall mounting contains two angle
ttings and four M6x40 screws. The removed screws should be replaced by these screws
and angle ttings.
The four M6x35 pointed screws and the nuts and washers on the bottom of the oven must
be removed. The box with the wall mounting contains two M6x20 screws and two washers
which should be used to x the wall mounting on the bottom.
The basic oven is lifted into place, so
that its sits on the bottom of the wall
mounting. Assemble the stove using
the 2 no. M6x12 screws supplied at
the top and the other two M6x20
screws and washers which were pre-
viously removed at the bottom. (see
sketch). We recommended that 2
persons should carry out this work.

8
min. 360 mm.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:20
A2
Date of print: 09-07-2014
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Montere vegghengt Morsø 6670
Veggbeslaget leveres med 8 hull til montering av ekspan-
sjonsskruer i muren. Minst 4 av de 8 hullene i veggbesla-
get skal brukes i forbindelse med festing på veggen.
Skruene skal dimensjoneres slik at man er sikker på at muren
og materialet den er laget av er i stand til å holde ovnen. Ov-
nens egenvekt er 120 kg. Det er derfor installatørens/kundens
ansvar å sikre at veggen/pipa kan bære ovnen på forsvarlig
måte. Vi gjør oppmerksom på at elementpiper samt murte halv-
steinspiper uten fôring ikke alltid har den nødvendige bæreev-
nen. Ta kontakt med en fagperson dersom du er i tvil.
Veggbeslaget kan benyttes som boresjablong. Minimum-
savstand til brennbart gulv er 360 mm.
Vær oppmerksom på at det ikke må brukes rawplugger
av plast på grunn av varmeutviklingen.
En murbøssing skal mures korrekt inn i veggen dersom røykut-
løpet ønskes på baksiden (se tegningen) og veggbeslaget mon-
teres på veggen.
Ta ut de løse delene fra ovnen etter at basisovnen er pakket
ut. Fjern askeskuen, den nederste røykledeplaten som er
laget av vermikulitt, den støpte risten samt mellomplaten.

9
Det er re skruer øverst på ovnens bakside, to på hver side. Disse skruene skal avmonteres.
Avmonter én side om gangen.
Kassen med veggbeslaget inneholder 2 stk. beslag samt re M6×40-skruer. De avmonterte
skruene skal erstattes med disse, med vinkelbeslaget imellom.
Avmonter 4 stk. M6×35 pinolskruer samt mutrer og skiver fra undersiden av ovnen.
Kassen med veggbeslaget inneholder 2 stk. M6×20 og 2 stk. skiver som skal brukes til å feste
veggbeslaget til bunnen.
Løft basisovnen på plass slik at den
støttes på bunnen av veggbeslaget.
Ovnen festes med de medfølgende
to stk. M6x12 skruer i toppen og de
to andre demonterte M6x20 skrue-
ne med skiver i bunnen. (se tegnin-
gen). Det anbefales at 2 personer
utfører dette arbeidet.

10
min. 360 mm.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:20
A2
Date of print: 09-07-2014
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Montering av vägghängd Morsø 6670
Väggfästet levereras med åtta hål för montering av expander-
skruvar i väggen. Minst fyra av de åtta hålen i väggen måste an-
vändas för väggmontering.
Bultarna måste dimensioneras så att du kan vara säker på att
väggen och materialet som den är gjord av kan hålla kaminen.
Kaminen väger 120 kg. Det är därför installatörens/kundens
ansvar att säkerställa att väggen/skorstenen kan bära kami-
nen. Observera att elementskorstenar och murade halvsten-
skorstenar utan foder inte alltid har den bärförmåga som
krävs. Om du är osäker bör du kontakta en fackman.
Väggfästet kan användas som borrmall. Minsta avstånd till
brännbart golv är 360 mm.
Observera att man inte får använda skruvpluggar av plast
på grund av värmepåverkan.
Mura in en väggenomföring ordentligt i väggen om du vill
ha rökkanalen bakåt (se skiss) och montera väggfästet på
väggen.
Ta ut de lösa delarna ur kaminen när du packat upp baska-
minen. Avlägsna asklådan, den nedre baeln som är tillver-
kad av vermikulit, det gjutna gallret och mellanbotten.

11
Överst baktill på kaminen sitter fyra skruvar – två på vardera sidan. Dessa skruvar ska de-
monteras. Ta bort skruvarna från en sida åt gången.
I lådan med väggbeslaget nns två beslag samt fyra skruvar typ M6x40. Byt ut de demonte-
rade skruvarna mot dessa, med vinkelbeslaget emellan.
Lossa fyra skruvstift M6x35 från kaminens undersida samt muttrar och brickor.
I lådan med väggbeslaget nns två stycken M6x20-skruvar och två brickor som används för
att fästa väggbeslaget i botten.
Lyft baskaminen på plats så att den
vilar nere på väggfästet.
Sätt fast kaminen med de medföl-
jande 2 st. M6x12 skruvarna ovan-
på och de andra två bortmontera-
de M6x20 skruvarna och brickorna
på botten (se skiss). Det rekom-
menderas att man är två personer
för detta arbete.

12
min. 360 mm.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:20
A2
Date of print: 09-07-2014
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Installation murale du Morsø 6670
Des orices dans la structure de xation murale permettent
de monter les boulons expandeurs à visser dans le mur. Au
minimum quatre des huit orices doivent être utilisés pour
xer le poêle sur le mur.
La taille des boulons et le matériau du mur doivent pouvoir
supporter le poids du poêle. À vide, le poêle pèse 120 kg. Par
conséquent l’installateur ou le client doit vérier que le mur/
cheminée est capable de porter le poids du poêle. Veuillez te-
nir compte du fait que certains systèmes de cheminée et des
cheminées en demi-briques sans doublure n’ont pas la capa-
cité porteuse nécessaire pour ce type de montage. En cas de
doute, consultez un professionnel.
La structure de xation murale peut être utilisée comme
patron pour marquer la position des orices à percer dans
le mur. La distance minimale entre le poêle et un sol com-
bustible est de 360 mm.
N’utilisez pas de chevilles en plastique, car elles ne ré-
sisteraient pas à la chaleur du poêle.
Une traversée murale appropriée doit être construite dans
le mur si l’évacuation des fumées se fait par l’arrière du poêle
(voir schéma) et la structure de xation murale doit être cor-
rectement xée au mur.
Après avoir déballé le poêle, retirez les éléments séparés.
Sortez le tiroir à cendres, le déecteur inférieur en vermi-
culite, la grille en fonte et la base intermédiaire.

13
À l’arrière, le poêle est doté de quatre vis sur sa partie supérieure, deux de chaque côté. Les vis
doivent être retirées, un côté d’abord, puis l’autre. La boîte avec les xations murales contient
deux xations d’angle et quatre vis M6x40. Les vis qui ont été retirées doivent être rempla-
cées par ces vis et xations d’angle.
Les quatre vis M6x35 pointées, les écrous et les rondelles sur la partie inférieures du poêle
doivent être retirées. La boîte avec les xations murales contient deux vis M6x20 et deux
rondelles qui servent à monter la xation murale sur la partie inférieure.
Soulevez le poêle pour le poser
sur la partie inférieure de la struc-
ture de xation. Montez le poêle à
l’aide des 2 vis n° M6x12 fournies,
sur le dessus, et des deux autres
vis M6x20 et rondelles précédem-
ment retirées, en bas. (voir sché-
ma). L’installation doit être réalisée
par deux personnes.

14
min. 360 mm.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:20
A2
Date of print: 09-07-2014
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Plaatsing van de wandkachel Morsø 6670
De wandkachel is voorzien van 8 gaten voor wandbevesti-
ging met ankerbouten. U moet ten minste 4 van deze 8 ga-
ten gebruiken om de kachel tegen de wand te bevestigen.
Zorg ervoor dat de ankerbouten geschikt zijn voor de wand en
het materiaal waaruit hij is gemaakt, zodat ze de kachel kunnen
dragen. Het eigen gewicht van de kachel bedraagt 120 kg. De
installateur / klant moet garanderen dat de wand / schoorsteen
de kachel veilig kan dragen. Merk op dat schoorstenen opge-
trokken in blokelementen en niet-bepleisterde, gedeeltelijk
in baksteen opgetrokken schoorstenen niet altijd voldoende
draagkracht hebben. Raadpleeg daarom bij twijfel een vakman.
Het wandmontageframe kan worden gebruikt als boorsja-
bloon. De minimale afstand tot een brandbare ondergrond
bedraagt 360 mm.
Gebruik geen wandpluggen omwille van de eecten door
de warmte.
Bouw wandbuizen correct in indien u de rookuitlaat aan de
achterzijde gebruikt (zie tekening). Bevestig het wandmon-
tageframe tegen de wand.
Verwijder, na het uitpakken van de eigenlijke kachel, de losse
onderdelen. De aslade, het vermiculieten rookschot, het giet-
ijzeren rooster en de tussenbasis moeten worden verwijderd.

15
Aan de achterzijde is de kachel bovenaan voorzien van vier schroeven, twee aan elke zijde. De
schroeven moeten een voor een worden verwijderd. De box voor wandmontage bevat twee
bevestigingshaken met vier schroeven M6x40. De verwijderde schroeven moeten door deze
schroeven met bevestigingshaken worden vervangen.
De vier zelorende schroeven M6x35 met moer en klemring aan de onderkant van de ka-
chel moeten worden verwijderd. De box voor wandmontage bevat twee schroeven M2x20
en twee klemringen die moeten worden gebruikt om de wandmontage aan de onderzijde
vast te maken.
De basiskachel wordt dan in de juiste
positie gebracht, zodat ze op onder-
kant van het wandframe aansluit.
Monteer de kachel met behulp van
de 2 M6x12-schroeven die zijn bijge-
voegd aan de bovenzijde en de twee
overblijvende M6x20-schroeven en
klemringen die u eerder onderaan
de kachel hebt verwijderd. (zie teke-
ning). We raden aan dat 2 personen
dit werk uitvoeren.

16
min. 360 mm.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:20
A2
Date of print: 09-07-2014
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Instalación de la estufa Morsø 6670 de pared
El bastidor de montaje en pared dispone de 8 oricios para su
colocación mediante pernos de expansión. Para poder insta-
lar la estufa en la pared es necesario utilizar como mínimo 4 de
los 8 oricios del soporte.
Los pernos deben tener la medida adecuada para asegurar-
se de que la pared y el material con el que está hecha pue-
dan soportar la estufa. La estufa pesa 120 kg. El instalador/
cliente debe asegurarse por tanto de que la pared/chime-
nea pueden sustentar la estufa de forma apropiada. Ténga-
se en cuenta que las chimeneas compactas y las chimeneas
revestidas de semi ladrillos no tienen siempre la suciente
capacidad de sustentación de cargas. Si tiene alguna duda,
póngase en contacto con una persona cualicada.
El bastidor de montaje en pared se puede utilizar como plan-
tilla de taladrado. La separación mínima a un suelo inamable
es 360 mm.
Tenga en cuenta que no se deben utilizar tacos de plás-
tico debido a los efectos del calor.
Si se va a utilizar una salida de humos trasera, se debe cons-
truir un pasamuros apropiado en la pared (véase el diagra-
ma); el soporte de montaje se instala en la pared.
Después de desembalar la estufa básica, retire las piezas
que se entregan sueltas. Se debe retirar el cajón de ceniza,
el deector de humos inferior fabricado de vermiculita, la
parrilla de hierro fundido y la base intermedia.

17
Arriba en la parte posterior, la estufa dispone de 4 tornillos, 2 a cada lado. Desmonte los
tornillos, un lado a la vez.
Se han incluido en el envase del bastidor 2 ángulos y 4 tornillos M6x40 que deben sustituir
los tornillos retirados.
Desmonte los 4 tornillos prisioneros M6x35, las tuercas y las arandelas en el fondo de la estufa.
Utilice los 2 tornillos M6x20 y las 2 arandelas que se han incluido en el envase del bastidor
para montar el bastidor en el fondo.
Coloque la estufa básica de forma
que se asiente bien en la parte in-
ferior del soporte de montaje en
pared.
Realice el montaje de la estufa co-
locando los 2 tornillos M6x12 sumi-
nistrados en la parte superior, y los
otros dos tornillos M6x20 y aran-
delas retirados previamente en la
parte inferior. (véase el esquema).
Recomendamos que esta opera-
ción se realice entre 2 personas.

18
min. 360 mm.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:20
A2
Date of print: 09-07-2014
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Installazione a parete della stufa Morsø 6670
Il telaio per il montaggio a parete è dotato di 8 fori, per il s-
saggio a muro mediante viti a espansione. Per garantire un
saldo ssaggio stufa sul muro, è necessario utilizzare alme-
no 4 degli 8 fori presenti sul telaio per montaggio a parete.
Le viti utilizzate devono avere dimensioni adeguate per ga-
rantire che il muro, e il materiale di cui esso è composto, sia
in grado di sostenere il peso della stufa. Il peso della stufa è
pari a 120 kg. Pertanto, il cliente/installatore, ha il compito
di assicurarsi che il muro/camino, sia in grado di sostenere
adeguatamente il peso della stufa. Si noti che le canne fu-
marie a elementi e quelle semi mattonate non sempre so-
stenere il peso della stufa. In caso di dubbi, contattare una
persona qualicata.
Il telaio di ssaggio può essere utilizzato come dima per l’e-
secuzione dei fori. La distanza minima da pavimenti realiz-
zati in materiale inammabile è di 360 mm.
Si noti che non devono essere utilizzati tappi per muri in pla-
stica, a causa degli eetti del calore generato dalla stufa.
Se si desidera utilizzare lo scarico fumi posteriore, sarà ne-
cessario realizzare un raccordo di riduzione adeguato sulla
parete, e il telaio per montaggio a parete dovrà essere s-
sato al muro (vedi schema).
Dopo aver disimballato il corpo della stufa, rimuovere le parti
smontate dal suo interno. Il vassoio di raccolta ceneri, il pa-
raamma inferiore in vermiculite, la griglia forgiata e la base
intermedia devono essere rimossi.

19
Il lato posteriore della stufa è dotato di quattro viti posizionate su lato superiore, due su ogni
lato. Le viti devono essere rimosse una alla volta. L’alloggiamento con l’attacco a parete con-
tiene due raccordi angolari e quattro viti M6x40. Le viti rimosse devono essere sostituite
dalle viti e dai raccordi angolari di cui sopra.
Le quattro viti a punta M6x35, con i relativi dadi e rondelle presenti sul lato inferiore della stufa
devono essere rimosse. L’alloggiamento con il relativo attacco a parete include due viti M6x20
e due rondelle, che devono essere utilizzate per ssare l’attacco a muro sul lato inferiore.
Il corpo della stufa deve essere sol-
levato nella posizione di installazio-
ne, in modo tale che la base poggi
su lato inferiore dell’attacco a
muro. Fissare le 2 viti M6x12 forni-
te in dotazione sul lato superiore e
le altre due viti M6x20 con le relati-
ve rondelle rimosse in precedenza
su lato inferiore. (vedi schema). Per
l’esecuzione di questa operazione
è vivamente consigliabile utilizzare
2 persone.

20
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [e-mail] · Website: www.morsoe.com
Morsø Jernstøberi A/S - 10.12.2015 - 72668100
