Morsø 8100/8200
DK Montering af friskluftsystem
DE Montage der Frischluft
UK Airtight instructions
NO Veiledning for Airtight
SV Airtight-instruktioner
FR Notice Airtight
NL Instructies luchtdichte installatie
ES Instalación de aire fresco
IT Istruzioni di ssaggio a tenuta d’aria
www.morsoe.com
www.morsoe.com

2
Ved montering af friskluft på piedestal udga-
ven består sættet af en boks, pakningssnor og
2 stk. M6x30 skruer med skiver. Pakningssno-
ren placeres rundt om det rektangulære hul i
toppen af piedestal røret, og ligeledes rundt
om hullet på bagsiden af boksen, der herefter
nedefra skubbes op på plads, og skrues fast
på ovnen med de medfølgende spændeskiver
og M6x30 skruer.

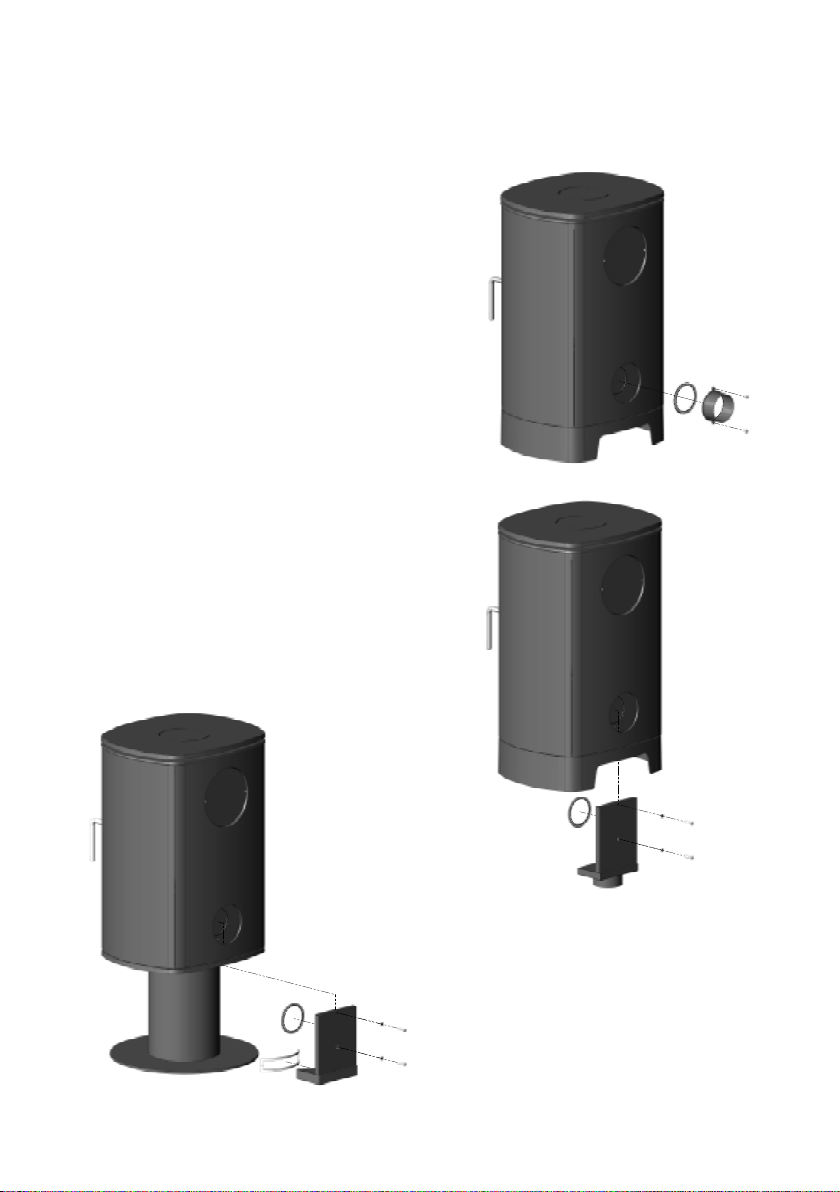

Montering af friskluftsystem/air kit til Morsø 8100/8200 serie
Ved montering af friskluftsystem/air kit, kan det være nødvendig ved 8200 modellerne,
at erne den perforerede brik.
Ved montering af friskluft bagud består sæt-
tet af en rørstuds, pakningssnor og 2 stk.
M6x08 skruer. Pakningssnoren placeres
rundt om hullet på bagsiden af rørstudsen,
der herefter skrues den fast på ovnen med
de 2 medfølgende M6x08 skruer.
Ved montering af friskluft nedenud består
sættet af en boks, pakningssnor, og 2 stk.
M6x30 skruer med skiver. Pakningssnoren
placeres rundt om hullet på bagsiden af bok-
sen, der herefter nedefra skubbes op på
plads og skrues fast på ovnen med de med-
følgende spændeskiver og M6x30 skruer.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
Mål uden toleranceangivelse i.h.t. ISO-norm nr. 8062 CT9
1:5
Morsø 8140 - Høj sokkel
Snittegninger
Morsø 8100
KDU
26.11.04
A1
Samlingstegning
350.92
Date of print: 20-02-2015
C:\Working\8100 Samling.SLDASM
8100-23
-
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Revisions
Rev.
Sign.:
Title:
Drawing no.:
Mål uden toleranceangivelse i.h.t. ISO-norm nr. 8062 CT9
1:5
Morsø 8140 - Høj sokkel
Snittegninger
Morsø 8100
KDU
26.11.04
A1
Samlingstegning
350.92
Date of print: 20-02-2015
C:\Working\8100 Samling.SLDASM
8100-23
-
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Revisions
Rev.
Sign.:
Title:
Drawing no.:
Mål uden toleranceangivelse i.h.t. ISO-norm nr. 8062 CT9
1:5
Morsø 8140 - Høj sokkel
Snittegninger
Morsø 8100
KDU
26.11.04
A1
Samlingstegning
350.92
Date of print: 20-02-2015
C:\Working\8100 Samling.SLDASM
8100-23
-
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:

32

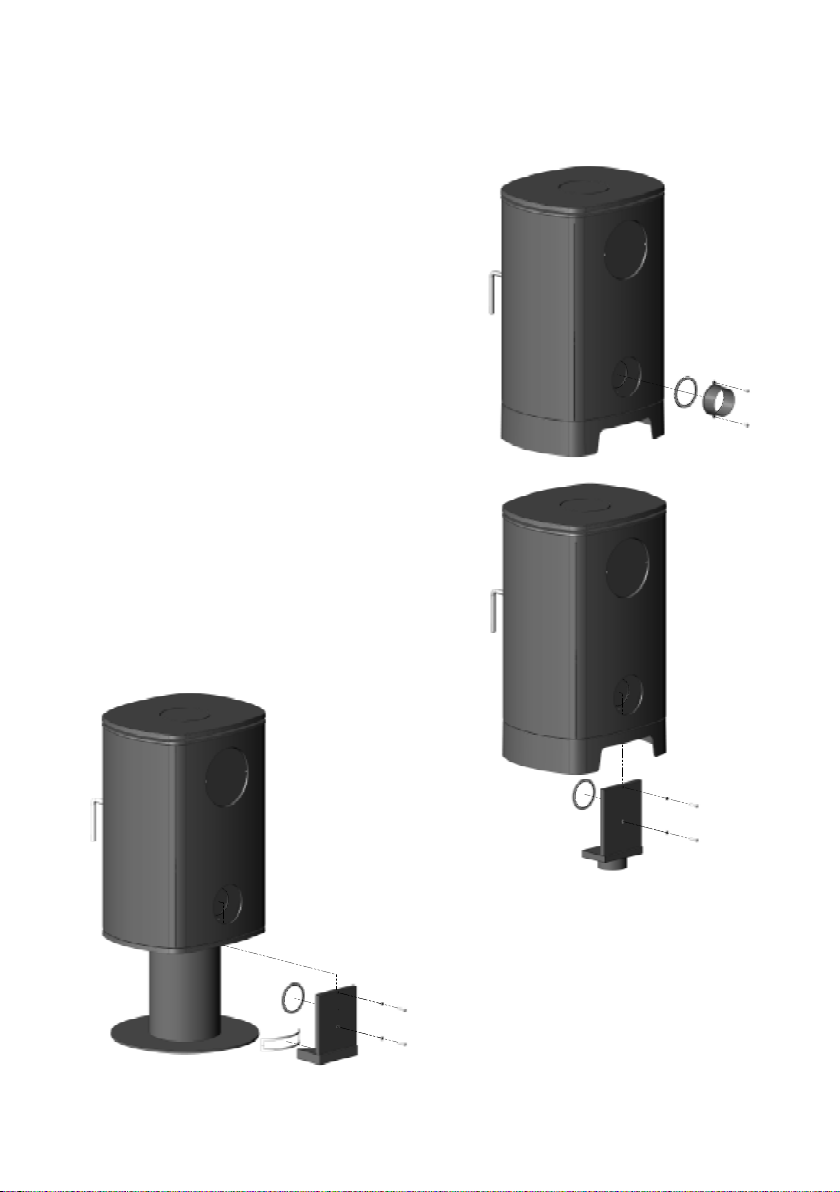

Montage der Frischluftzufuhr für Morsø 8100/8200
Bei der Montage der Frischluftzufuhr für Morsø 8200 kann es notwendig sein, das
perforierte Plättchen zu entfernen.
Wenn der Frischluftanschluss nach hinten
geführt werden soll, benötigen Sie ei-
nen Rohrstutzen, Dichtungsschnur und 2
Schrauben (M6x08). Die Dichtungsschnur
wird hinten an dem Rohrstutzen montiert,
der danach am Ofen mit den beiden mitgeli-
eferten Schrauben festgeschraubt wird.
Wenn der Frischluftanschluss nach unten
montiert werden soll, benötigen Sie eine
Frischluftbox, Dichtungsschnur und 2
Schrauben (M6x30) mit Unterlegscheiben.
Die Dichtungsschnur wird hinten an der
Frischluftbox montiert, die danach an ihren
Platz geschoben wird und mit den mitgeli-
eferten Schrauben und Unterlegscheiben
festgeschraubt wird.
Wenn der Frischluftanschluss auf einem Ofen
mit Säulenpodeste montiert werden soll,
benötigen Sie eine Frischluftbox, Dichtungs-
schnur und 2 Schrauben (M6x30) mit Unter-
legscheiben. Die Dichtungsschnur wird um
das rechtwinklige Loch oben an der Säulen-
podeste montiert und wird auch hinten an der
Frischluftbox montiert. Die Box wird danach
an ihren Platz geschoben und wird mit den
mitgelieferten Schrauben und Unterlegschei-
ben festgeschraubt.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
Mål uden toleranceangivelse i.h.t. ISO-norm nr. 8062 CT9
1:5
Morsø 8140 - Høj sokkel
Snittegninger
Morsø 8100
KDU
26.11.04
A1
Samlingstegning
350.92
Date of print: 20-02-2015
C:\Working\8100 Samling.SLDASM
8100-23
-
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Revisions
Rev.
Sign.:
Title:
Drawing no.:
Mål uden toleranceangivelse i.h.t. ISO-norm nr. 8062 CT9
1:5
Morsø 8140 - Høj sokkel
Snittegninger
Morsø 8100
KDU
26.11.04
A1
Samlingstegning
350.92
Date of print: 20-02-2015
C:\Working\8100 Samling.SLDASM
8100-23
-
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Revisions
Rev.
Sign.:
Title:
Drawing no.:
Mål uden toleranceangivelse i.h.t. ISO-norm nr. 8062 CT9
1:5
Morsø 8140 - Høj sokkel
Snittegninger
Morsø 8100
KDU
26.11.04
A1
Samlingstegning
350.92
Date of print: 20-02-2015
C:\Working\8100 Samling.SLDASM
8100-23
-
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight kg.:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:

4

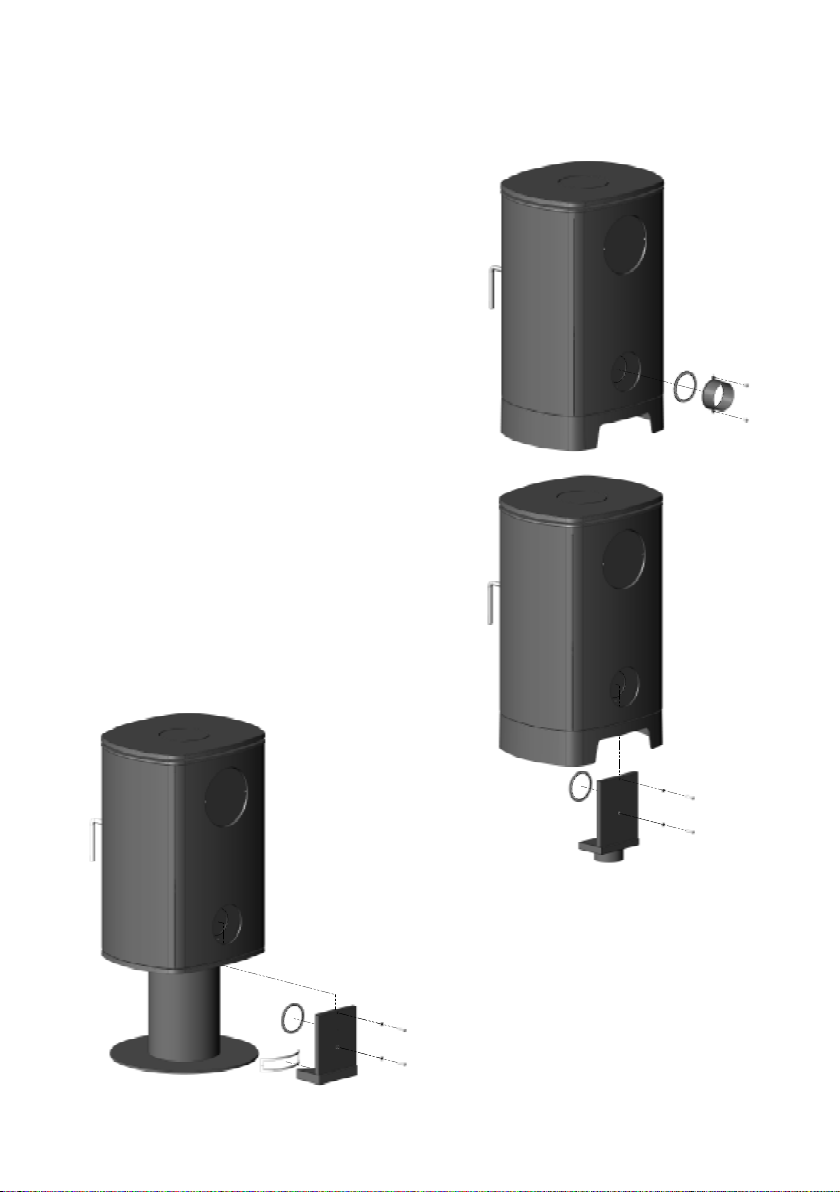

Installation of air kit for 8100- & /8200-series
