Morso 8189 User manual

Morsø 8170 & 8189
DK Opstillings- og betjeningsvejledning
UK Instructions for installation and use
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: sto[email protected]om · Website: www.morsoe.com

2
Sprog
INDHOLD  CONTENT
DK 1.0 Opstilling af Deres morsø ovn .. .. .. .. .. .. .. .. .. .. .. ..5
2.0 Fyringsteknik/Brugen af Deres ovn . .. .. .. .. .. .. .. 10
3.0 Regelmæssig vedligeholdelse af ovnen. .. .. .. .. .. 14
4.0 Tekniske data . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 18
UK 1.0 Installing your Morsø stove .. .. .. .. .. .. .. .. .. .. .. .. .. 21
2.0 Firing/using the stove .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..26
3.0 Routine stove maintenance.. .. .. .. .. .. .. .. .. .. .. .. ..30
4.0 HETAS admendments. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..34

3
Sprog
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: [e-mail] · Website: www.morsoe.com
Opstillings- og betjeningsvejledning
8170 & 8189
EN 13240

4
Sprog
Side nr
1.0 Opstilling af Deres morsø ovn 5
1.1 Udpakning af ovnen 5
1.2 Opstilling af ovnen 5
1.3 Skorstensfejer 5
1.4 Ovnens placering/Afstandskrav 5
1.5 Skorstenen 6
1.6 Rørstilslutning 6
1.7 Montering af ovn 7
1.8 Tilslutning til stålskorsten 8
1.9 Trækforhold 9
2.0 Fyringsteknik/Brugen af Deres ovn 10
2.1 Optænding og fyringsintervaller 11
3.0 Regelmæssig vedligeholdelse af ovnen 14
3.1 Udvendig vedligeholdelse 14
3.2 Indvendig vedligeholdelse 14
3.3 Rensning af ovnen 15
4.0 Tekniske data 18
Ekstra tilbehør
Til Morsø ovnene tilbydes et omfattende skorstens-, gulvplade- og tilbehørsprogram, der
kan lette den daglige betjening og vedligeholdelse af Deres Morsø ovn.
Støbejern
Støbejern er et levende materiale. Der er derfor ikke to ovne, der er helt ens. Det skyldes
dels tolerancerne på støbejern, dels at ovnene er håndværksmæssigt udført.
I støbejernets overade kan der ligeledes forekomme mindre ujævnheder.
Indhold
Til lykke med Deres nye Morsø ovn!
Morsø, som er den største udbyder på det danske
marked, har siden 1853 fremstillet brændeovne
af den højeste kvalitet. Hvis De blot følger om-
stående instruktioner, er vi sikre på, at De også vil
få nytte og glæde af Deres nye ovn i mange år.
Prøvningsattest - skal følge ovnen
Den danske Brændeovnsbekendgørelse trådte ikraft den 1. januar 2008. I forbindelse med
indførelsen af Brændeovnsbekendgørelsen er det et krav, at der med brændeovnen følger
en prøvningsattest, der er udstedt af det akkrediterede prøvningsinstitut, der har udført
miljøafprøvningen på ovnen. Prøvningsattesten er vedlagt i ovnen og skal opbevares af eje-
ren og følge ovnen i ovnens levetid.
Efter installation af brændeovnen og godkendelse af en skorstensfejer skal skorstensfeje-
ren underskrive prøvningsattesten som dokumentation på, at ovnen opfylder miljøkravene
i henhold til Brændeovnsbekendgørelsen.

5
Sprog
1.1 Udpakning af ovnen
Morsø 8170 & 8189 ovnen vejer 187 kg. For at undgå skamferinger i forbindelse med ud-
pakning og montering af ovnen anbefales det at være 2 personer til dette arbejde.
Toppladen, der ligger løs, ernes inden brændkammeret løftes af træpallen.
1.2 Opstilling af ovnen
Man skal være opmærksom på nationale og lokale bestemmelser vedrørende opstilling af
brændeovne. Samtidig skal man følge de lokale bestemmelser med hensyn til tilslutning til
skorsten samt opstilling af skorstene. Spørg evt. Deres skorstensfejer til råds. Det er dog
Dem selv, Deres tekniske rådgiver eller håndværker, der er ansvarlig for, at de nationale og
lokale bestemmelser overholdes.
1.3 Skorstensfejer
Det kan, som nævnt, være klogt at rådføre sig med den lokale skorstensfejer inden opstil-
ling af ovnen. Under alle omstændigheder skal skorstensfejeren underrettes, når brænde-
ovnen er opstillet. Skorstensfejeren foretager et check af installationen, og der aftales fej-
ningsterminer. Hvis skorstenen ikke har været i brug i nogen tid, bør den undersøges for
revnedannelser, fuglereder m.v., inden den igen tages i brug.
1.4 Ovnens placering/Afstandskrav
Kun når ovnen placeres op ad brandbart materiale, stilles der krav til afstand. Afstand til
brændbart materiale skal som minimum følge nedenstående skema
1.0 Opstilling af Deres Morsø Ovn
Min. afstand til brandbart materiale:
Ovn type Bag ovnen (A) Ved Ovnens sider (B) Møbleringsafstand
Morsø 8170
Morsø 8189
uisoleret røgrør 150 mm 500 mm 1100 mm

6
Sprog Brændbart gulv
Monteres ovnen over brændbart gulv skal et ikke-brændbart underlag dække gulvet under
ovnen og være mindst 30 cm. foran fyrdøren, og mindst 15 cm. til hver side af fyråbningen.
Bemærk: Min. afstand fra brændbart gulv til underside af ovn er 150 mm.
Møbleringsafstand
Afstand til brændbart materiale foran ovnen er 1100 mm. og man bør dog vurdere, om
møbler og andet vil blive udtørret af at stå tæt på ovnen.
En brændeovn bliver varm under fyring. Der skal derfor udvises en fornøden forsigtighed,
specielt i.f.m. børns kontakt med ovnen.
1.5 Skorstenen
Hvis lokale bestemmelser tillader det, kan ovnen tilsluttes en skorsten, hvortil der i forvejen
er tilsluttet et andet lukket ildsted ( f.eks. en anden brændeovn eller oliefyr ). Men bemærk
at en brændeovn ikke må tilsluttes samme skorsten som nye kondenserende oliefyr. Er De i
tvivl bedes De kontakte Deres skorstensfejer.
Man skal være opmærksom på eventuelle krav til placering af røgrør, hvis to eller ere ild-
steder tilsluttes samme skorsten.
Brændeovnen må aldrig tilsluttes en skorsten, hvor et gasfyr er tilsluttet.
En moderne eektiv ovn stiller større krav til Deres skorsten. Lad derfor skorstensfejeren
vurdere skorstenen.
Skorstenens lysning skal følge de nationale og lokale bestemmelser. Men generelt bør lys-
ningsarealet mindst være 175 cm2 (150 mm diameter) for brændeovne.
En for stor skorstenslysning bevirker, at der bruges for meget energi på at få opvarmet
skorstenen til et acceptabelt træk. Er der tale om en muret skorsten med større lysning,
anbefales det at isætte en isolerende skorstensforing med den rigtige diameter. Herved
opnås et forøget træk og tillige en bedre fyringsøkonomi.
Der stilles ingen krav til nogen bestemt skorstenshøjde, men den skal være så høj, at træk-
forholdene er i orden og røgen ikke generer. Som hovedregel er trækforholdene tilfreds-
stillende, når skorstenen er 4 meter over ovnen og er ført mindst 80 cm over tagrygnin-
gen. Placeres skorstenen ved husets sider bør toppen af skorstenen aldrig være lavere end
husets tagryg eller tagets højeste punkt. Bemærk, at der ofte gælder nationale og lokale
bestemmelser med hensyn til placering af skorstene i forbindelse med stråtag. Se afsnittet
trækforhold 1.9.
Skorsten og røgrør skal forsynes med renselemme. Størrelsen på renselemme i skorsten
skal mindst svare til skorstenens lysningsareal.
Skorstenen skal være tilgængelig for udvendigt eftersyn, og der skal være mulighed for ad-
gang til renselemme og til skorstenen, hvis den skal renses fra toppen (eks. stålskorstene).
1.6 Rørtilslutning
Den øverste støbte topplade løftes af ovnen.
Bemærk den vedlagte runde støbte dækplade monteres i den øverste topplade, hvis ovnen
skal monteres med røgrør bagud.
Montering af røgtud ovenud
Ovnen er fra fabrikken forberedt til montering af den vedlagte røgtud (1) ovenud med vedlagte
kuglefang og skruer. Kuglefanget, der skal forhindre at skorstensfejeren ødelægger ov-
nensrøgledeplader under rensning, er den 178 mm lange stang, der er vedlagt.

7
Sprog
Montering af røgtud bagud
Ønskes ovnen monteret med røgafgang bagud, afmonteres den runde plade, der er kse-
ret med 2 skruer bag på ovnen. Pladejernsbrikken på den indvendige konvektionsbagplade
slåes ud med små kontante slag med en hammer ud for de små ”broer”, der holder brikken
på plads. Det støbte dæksel ernes fra bagpladen, ved at dreje det mod uret og monteres
på den indvendige topplade, ved at trykke det ned og dreje det med uret. Dækslet kan fun-
gere som rensedæksel og lette adgangen til den årlige rensning af ovnen. Røgtuden cen-
treres og skrues fast på ovnens bagside med de vedlagte lus og skruer. Kuglefanget skal
ikke anvendes ved montering af røgtud bagud.

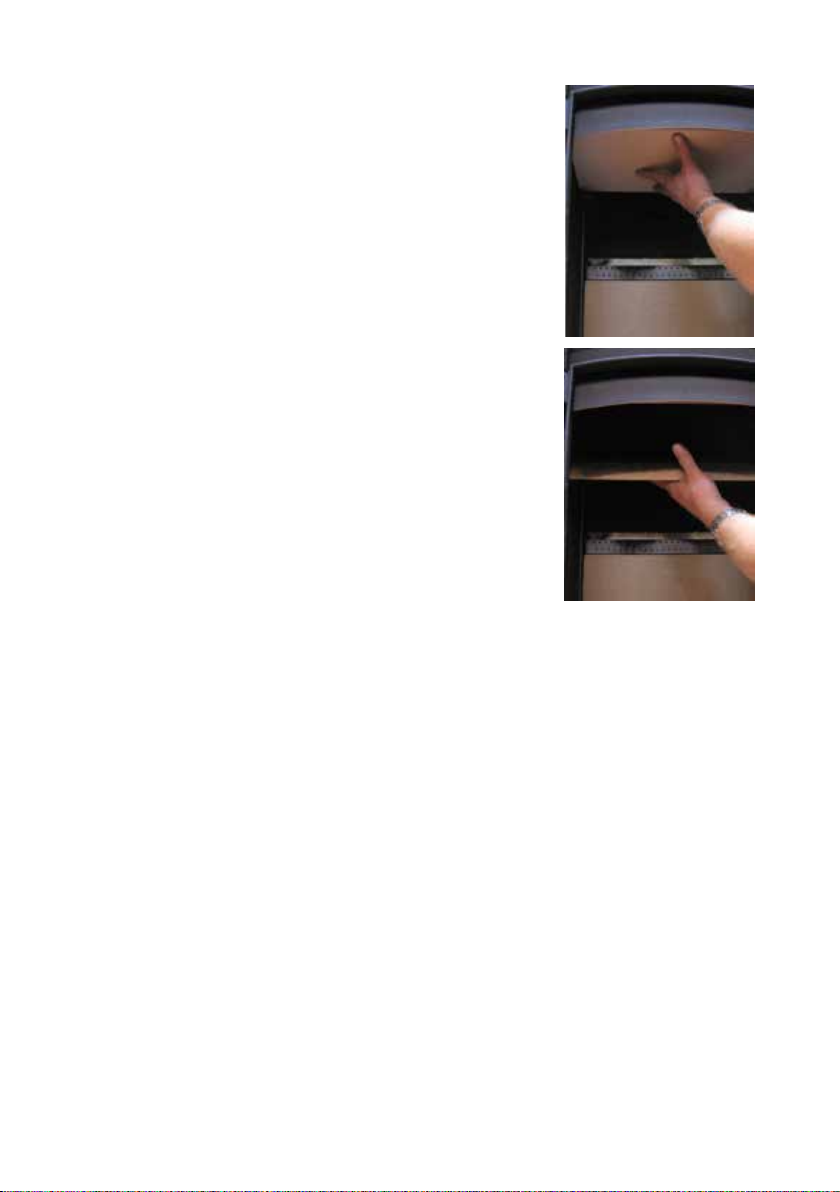

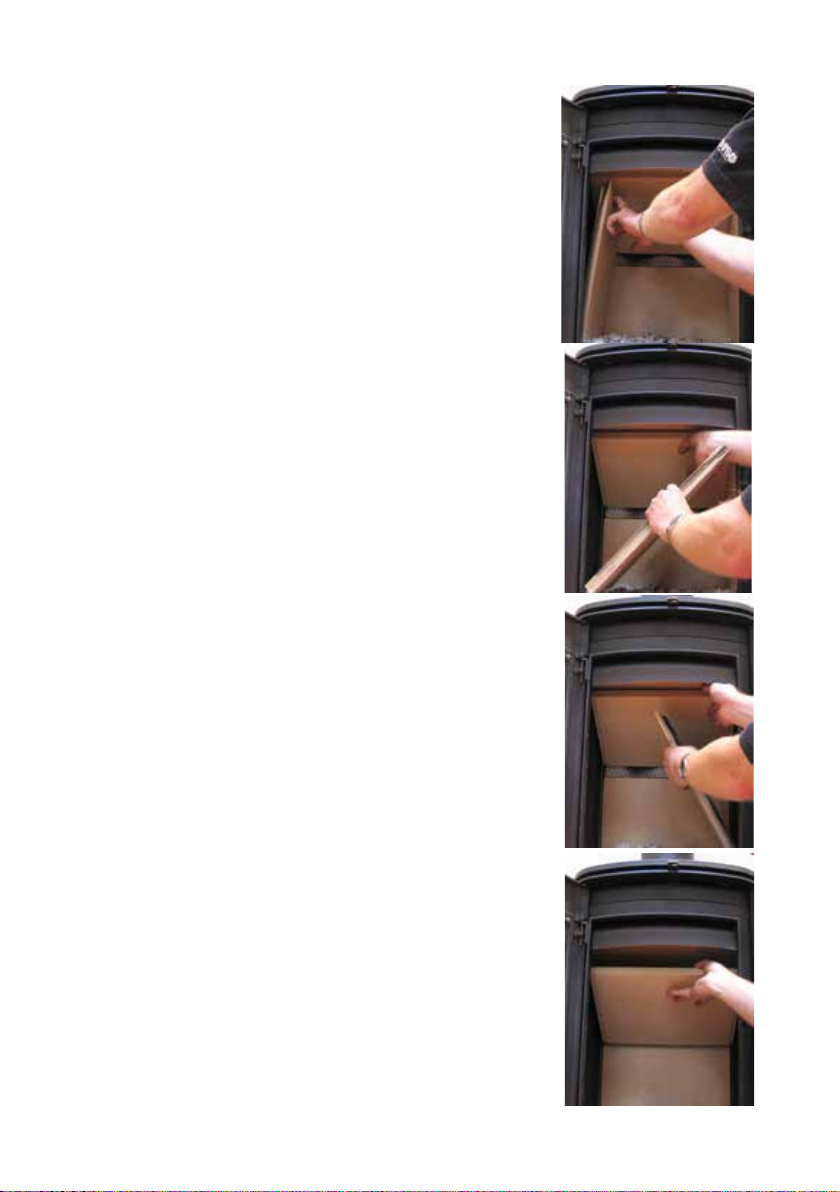

Placering af røgledeplader
Røgledepladerne (2) og (3), der er udført i ver-
miculite, er placeret ved modtagelsen.
Man skal sikre sig, at røgledepladerne er kor-
rekt monteret inden en optænding af ovnen
nder sted. (se skitse)
Evt. Frisklufttilslutning
Ovnen er fra fabrikken forberedt til montering af en
evt. frisklufttilslutning uaængig af rummet, hvor ov-
nen opstilles. Boksen til denne frisklufttilslutning, der
kan tilkøbes separat, giver mulighed for en ø100mm
rørtilslutning enten bagud eller nedenud.
1.7 Montering af ovn
Vægbeslaget er leveret med 4 huller til montering af ekspansionsbolte i muren.
Boltene skal dimensioneres, så man er sikker på, at muren og det materiale den er ud-
ført i, er i stand til at holde ovnen. Ovnens egenvægt er 187 kg. Det påhviler derfor in-
stallatør/kunde at sikre sig at væg/skorsten på forsvarlig vis kan bære ovnen, vi gør
opmærksom på at elementskorstene samt murede ½-stens skorstene uden foring ikke
altid har den nødvendige bæreevne. Er de i tvivl skal De derfor kontakte en fagmand.
Vægbeslaget, der er monteret på ovnen ved leveringen skrues af. Vægbeslaget kan be-
nyttes som boreskabelon.
Bemærk, der må ikke anvendes rawplugs af plastik på grund af varmepåvirkning.
Vægbeslaget monteres på væggen og en murbøsning indmures korrekt (se skitse) hvis
røgafgangen ønskes bagud.
Brændeovnen løftes på plads, så den støtter bunden af vægbeslaget og fastgøres igen til
beslaget vha. de medfølgende skruer.

8
Sprog
Vær opmærksom på!
Rensningsmuligheder. Tal med skorstensfejeren.
Ved for lidt træk i skorstenen kan man med fordel montere røgrøret ovenud, da
man derved mindsker røgvandringen i selve brændkammeret.
Undgå ere bøjninger end nødvendigt og begræns røgrørslængden, da trækfor-
holdene ellers nedsættes.
Tilslutning til muret skorsten
I væggen fastmures en røgrørsbøsning,
og røgrøret føres ind i denne. Røret må
ikke stikkes ind i selve skorstensåbnin-
gen, men kun gå til den indvendige side af
skorstenslysningen.
Evt. overgang fra lodret til vandret røgrør
kan med fordel monteres med en blød
bøjning for at undgå tab af skorsten-
stræk.
Dimensioneringen af røgrør skal følge de
nationale og lokale bestemmelser. Morsø
anbefaler dog, at røgrør udføres i 2 mm
stålplade, da det vil forlænge røgrørets
levetid.
1.8 Tilslutning til stålskorsten
Er der tale om ophængning, hvor skorstenen føres direkte op gennem loftet, skal man føl-
ge de nationale og lokale bestemmelser m.h.t. skorstenens afstand til brandbart loft. Skor-
stenen tætnes ved røgtuden med vedlagte glassnor. Det er vigtigt at skorstenen er monte-
ret med tagbæring eller loftkrave med styr. (Se skorstensfabrikantens vejledning). En stor
vægt på ovnens topplade kan forårsage revnedannelse af denne.
Morsøs garanti omfatter ikke toppladen, hvis skorstenen er monteret uden tagbæring, tag-
styr eller lignende.
Skulle der opstå skorstensbrand i.f.m. fejlbetjening af ovnen eller længere tids anvendelse
af fugtigt brændsel, lukkes lufttilførslen helt, og brandvæsnet kontaktes.
Bemærk: Det medleverede vægophæng er ikke dimensioneret til også at bære vægten
af en tung skorsten.
Se skorstenfabrikantens vejledning.

9
Sprog
1.9 Trækforhold
Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skorstenstræk.
Der kræves, for denne ovntype, et skorstenstræk på mindst 12 PA for at afgive tilfredsstil-
lende forbrænding og forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndø-
ren åbnes under meget kraftig fyring, hvilket derfor frarådes.
Røggastemperaturen ved nominel ydelse er 256°C henført til 20°C.
Er De i tvivl, kan De eventuelt lade Deres skorstensfejer måle trækket i skorstenen.
Trækforhold
Skorstenens træk skabes på grund af forskellen mellem den høje temperatur
i skorstenen og den koldere udetemperatur. Skorstenens længde og isolering,
vind og vejrforhold er også afgørende for, at man kan opnå det rette undertryk,
så trækket skabes.
Nedsat træk fremkommer når:
- Temperaturforskellen er for lille. Eksempelvis ved for dårlig isoleret skorsten.
Hvis skorstenen er kold, kan det inden optænding hjælpe at antænde (alusse)
en sammenkrøllet avis i skorstenens rensedør.
- Udetemperaturen er for høj. Eksempelvis om sommeren.
- Det er vindstille.
- Skorstenen ikke har den rette højde, så den er i læ af tagade og høje træer.
I disse tilfælde er der også størst risiko for røgnedslag.
- Der kommer falsk luft ind i skorstenen. Eksempelvis gennem manglende
fuger eller utætheder ved renselem eller røgrør.
- Der er utætte ubenyttede ildsteder tilsluttet skorstenen.
- Røgrør og skorsten er tilstoppet af sod p.g.a. manglende rensning.
- Huset er for tæt (se afsnittet: Frisklufttilførsel).
- For lidt lufttilførsel.
Godt træk fremkommer når:
- Temperaturforskellen i skorstenen og udenfor er stor. Altså ved fyring, når
behovet er størst.
- Det er klart i vejret og der er en god vind.
- Skorstenen har den rette højde. Min. 4 meter over ovnen og fri af tagryg.
Frisklufttilførsel
En brændeovn kræver luft til forbrændingen. Dette bevirker, at brændeovnsfy-
ring er med til at give et sundt indeklima i et hus. Hvis huset er meget tæt, og
især hvis der er emhætte eller ventilationsanlæg i huset, kan det være nødven-
digt at anbringe en luftrist i det rum, hvor brændeovnen er opstillet. I modsat
fald vil skorstenstrækket blive for svagt, hvilket kan medføre at ovnen ikke vil
brænde ordentligt, og der kan komme røg ud af ovnen når fyrdøren åbnes.
Er det nødvendigt at anbringe luftriste, skal de placeres således, at de ikke kan
blokeres.

10
Sprog
VIGTIGT!
Træ er et yderst gasholdigt materiale (ca. 75 %). Disse gasser frigives under op-
varmning og antændelse af træet. Det er derfor vigtigt at disse gasser antændes
hurtigt efter en påfyldning. Ligger træet kun og ulmer, specielt efter en ny påfyld-
ning, giver det en kraftig røgudvikling, som i værste fald kan forårsage en eksplosi-
onsagtig antændelse af gasserne med skader på ovnen til følge.
For at kunne antænde disse frigivne gasser fra træet og opretholde klare og bli-
vende ammer i forbrændingsforløbet, er det derfor vigtigt altid at tilføre den
nødvendige mængde ilt (luftmængde). Indstilling af lufttilførsel, optændingsme-
tode og fyringsintervaller er aængig af skorstenstræk, vind- og vejrforhold, var-
mebehov, brændsel m.m. Derfor kan der gå tid, inden De kender ovnens korrekte
funktion under de givne forhold.
Selv om der kan fyres med næsten alle former for træ i Deres Morsø ovn, skal man
ikke fyre med vådt eller ulagret træ. Træ bør under tag lagres mindst 1 år og helst
2 år med fri adgang for vind. Træ skal kløves hurtigst muligt efter fældningen, hvis
det skal tørre hurtigt. Træet kan anvendes, når fugtigheden er under 20%. Under
EN afprøvningen testes alle brændeovne med træ med et fugtindhold på (16 ± 4)%.
Brug aldrig drivtømmer, da det som regel er meget saltholdigt, og ødelægger der-
med både ovnen og skorsten. Imprægneret og malet træ samt spånplader udsen-
der giftig røg og dampe og må derfor heller ikke anvendes som brænde.
Bemærk, der må ikke anvendes ydende brændsel i ovnen.
Brændestykker med en diameter større end 10 cm bør altid kløves.
Brændestykkerne må ikke være længere, end de kan ligge plant over glødelaget
med luft til begge ender.
Maximal brændelængde i ovnen er 30 cm.
Maximal brændemængde er 2,5 kg./time (max 3 stykker træ pr. påfyldning).
De første optændinger skal være moderate, således at den varmebestandige ma-
ling kan hærdes, inden der fyres kraftigere. Malingen kan i hærdningsfasen udvikle
røg og lugtgener under den første optænding, hvilket er ganske normalt. Sørg der-
for for udluftning i denne periode.
Under opvarmning og nedkøling kan ovnen afgive nogle knirkelyde, hvilket skyldes
den store temperaturforskel materialet udsættes for.
2.0 Fyringsteknik/Brugen af Deres ovn
Deres ovn er konstrueret med lufttilførsel 2 steder.
En forvarmet forbrændingsluft tilføres forbrændingen med stor hastighed over glasset og
betjenes ved hjælp af grebet over døren. Forbrændingsluften tilføres, når grebet skydes til
højre og lukkes når grebet skydes til venstre.
En anden lufttilførsel er en konstant forvarmet lufttilførsel uden reguleringsmulighed, der
tilføres forbrændingen lige over bålet, og hjælper med at brænde de sidste gasser af, som
træet afgiver under opvarmningen.
Rysteristen betjenes med rystestangen, der er placeret bag døren.
Ovnens nominelle varmeydelse er 6 kW.
Deres nye Morsø ovn er EN afprøvet til fyring med træ og egnet til intermitterende brug.

11
Sprog

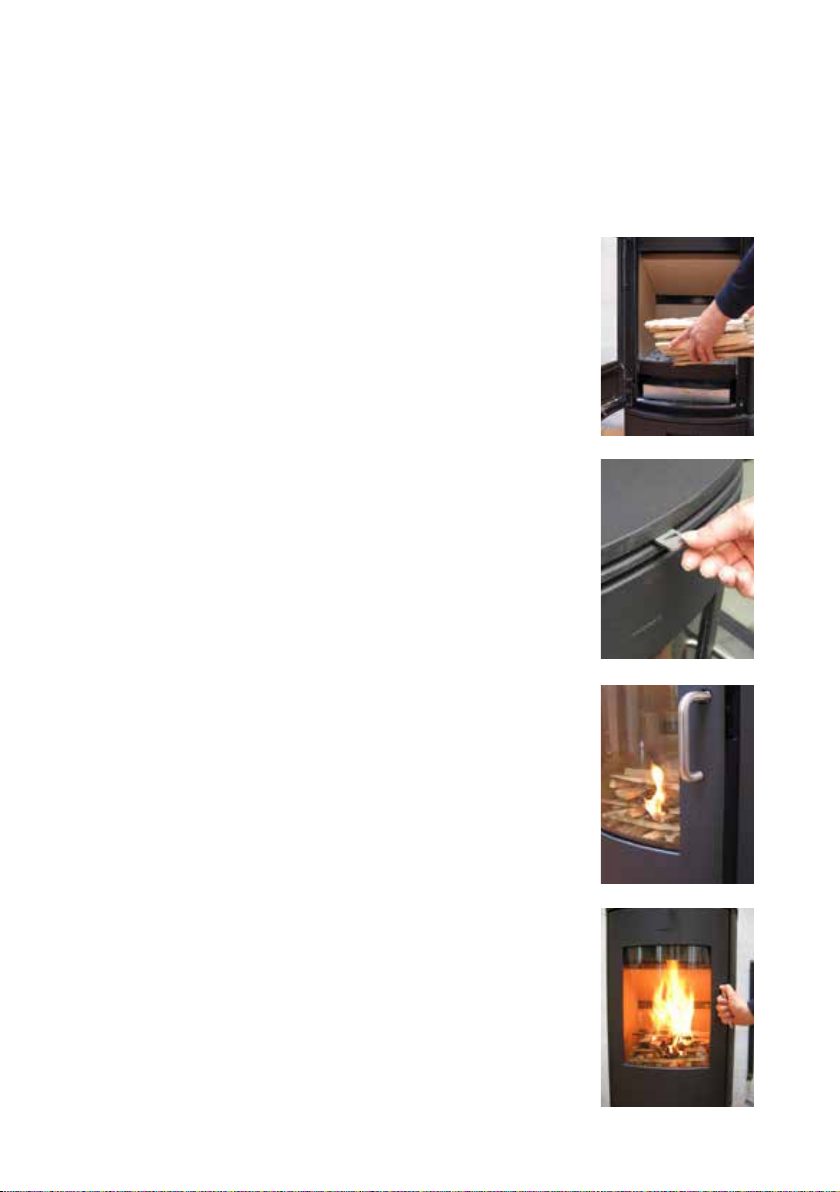

1. Glødelaget dannes hurtigt ved optænding med 2-4 op-
tændingstabletter eller 7-10 sammenkrøllede avissider
under ca. 1-2 kg tørt pindebrænde.
2. Der åbnes helt for lufttilførslen, der betjenes med grebet
over døren.
3. Efter antænding af papiret/sprittabletterne lukkes døren
på klem, så der er godt med træk ved en åbning på ca.
5-10 cm.
4. Når man kan se (efter 5-10 min.), at skorstenen er så varm,
at der er træk igennem den, lukkes døren helt. Hvis al-
le forudsætninger er opfyldt, vil der efter yderligere ca.
15-20 min. være dannet et tykt glødelag i brandkamme-
ret og der vil være en høj temperatur i brændkammeret,
som er nødvendig for at kunne fortsætte forbrændings-
fasen.
2.1 Optænding og fyringsintervaller
Under optænding er der behov for en stor luftmængde. Når man starter op med en kold ovn,
skal døren stå på klem de første minutter og samtidig åbnes forbrændingslufttilførslen på max.
Behold altid ca. 1 cm aske i bunden af brændkammeret. Dette virker isolerende og fremmer
en god forbrænding.

12
Sprog 5. Er forudsætningen under pkt. 4 opfyldt, lægges der max. 3 styk-
ker brænde med en samlet vægt på 1,5-2,5 kg og en længde på 25-
30 cm ind over gløderne i ét lag med en afstand på ca. 1 cm mellem
træstykkerne.
6. Lufttilførslen åbnes på max. og døren lukkes. Under normale for-
hold vil den friske træ mængde være antændt på 2-3 minutter.
Vigtigt!
Det er vigtigt, at den friske træmængde hurtigt begynder
at brænde. En hurtig antændelse af brændet opnås ved at
åbne forbrændingsluften på max. eller ved at lade døren
stå på klem for at tilføre den mængde luft, der skal til for
at antænde træet.
Hvis brændet derimod kun ulmer, giver det en kraftig røg-
udvikling, som i værste fald kan forårsage en eksplosions-
agtig antændelse af røggasserne med risiko for såvel ma-
terielle skader som personskader.
Døren lukkes igen når træet er antændt.
7. Herefter justeres forbrændingsluften ned til den ønskede positi-
on, og den optimale forbrænding vil fortsætte.
Man skal sikre sig, at der altid er luft (ilt) nok til at opretholde
klare og blivende ammer under og efter nedjustering af for-
brændingsluften.
Under den ocelle afprøvning lå påfyldningsintervallet på 70-80
minutter.
8. Når forbrændingen når ned til et tykt glødelag kan en ny portion
træ påfyres på samme måde
som angivet i pkt. 5 & 7.

13
Sprog
Natfyring frarådes på det kraftigste. Det sviner miljøet og giver en ringe udnyt-
telse af brændet, da træets gasser med den lave temperatur ikke antændes.
Istedet sætter det sig som sod (uforbrændte gasser) i skorstenen og i ovnen.
Under ekstreme forhold såsom dårligt skorstenstræk, stor mængde træ eller
vådt træ kan en eksplosionsagtig antændelse i værste fald forekomme.
Ved fyring om sommeren, når behovet for varme er minimal, bliver forbrændin-
gen dårlig. Ovnen varmer for meget og man skruer ned for forbrændingen. Men
husk altid at sørge for at der er blivende ammer, så længe træet ikke er om-
dannet til trækul. Ønsker De at fyre svagere gøres dette ved at påfylde mindre
mængde træ.
Hvis man fyrer med vådt brænde, vil en stor del af brændets varmeenergi med-
gå til at fortrænge vandet fra brændet, uden at afgive varme til ovnen. Denne
ufuldstændige forbrænding medfører sodaejring i ovn, rør og skorsten.
Sammenligning træfyring og olie:
Træart (vandindhold på 20%) Antal rummeter pr. 1000 l. olie
Eg 7,0
Bøg 7,0
Ask 7,2
Ær 7,5
Birk 8,0
Elm 8,9
Rødgran 10,4
Ædelgran 10,9
Normalt skal ovndøren altid åbnes roligt de første 2-3 centimeter, og man skal vente til
trykket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener
specielt i forbindelse med dårlige trækforhold.
Åbn aldrig ovndøren under voldsom fyring.
Når træet er brændt ud, er det omdannet til glødende trækul. Hvis der så forinden er dan-
net et godt glødelag oven på et tilstrækkeligt lag aske, kan ovnen holde sig varm meget
længe ikke mindst i kraft af støbejernets gode egenskaber.

14
Sprog
3.1. Udvendig vedligeholdelse
Ovnens støbte overade er malet med en varmebestandig senotherm maling. Den holder
sig pænest, hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør
fnugfri klud.
Den malede overade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen
kan let opfriskes med en Morsø spraymaling, der kan købes hos Deres lokale forhandler.
Morsø ovnene er malet med Morsø original sort (tidligere kaldet Morsø koks) eller Morsø
grå. Malingen kan købes i spray eller dåse.
3.2 Indvendig vedligeholdelse
Glas
Ved korrekt fyring med træ afsættes der ingen, eller kun lidt sod, på det keramiske glas. Er der
under optændelsen sket soddannelse på glasset, vil soden brænde væk, når der fyres normalt
i ovnen. Bliver glasset sodet grundigt til ved fejlbetjening, kan det let ernes med f.eks. Morsø
Glasrens. Glasset skal være koldt, når denne rengøring nder sted. Man skal undgå at fylde ov-
nen med så lange stykker brænde, at det presser på glasset, når lågen lukkes.
Udskiftning af glas
Keramisk glas kan ikke genanvendes, fordi det har en højere smeltetemperatur. Blandes ke-
ramisk glas med almindelig glas, ødelægges råvaren og genvindingsprocessen af glas kan
stoppe. Sørg for at det ildfaste glas ikke havner som almindelig genbrug. Det er til stor hjælp
for miljøet.
OBS: Skal aeveres som keramisk glas på en genbrugsstation.
Indvendige støbejernsdele/og andre sliddele
Røgledeplader og andre dele, som er i direkte berøring med ild og glødende brændsel, er
sliddele. De vil derfor være særlig udsat for gennembrænding. Ved korrekt brug vil disse
dele holde i mange år. Ved for kraftig fyring vil gennembrændingen selvfølgelig fremskyn-
des. De nævnte dele kan udskiftes. Hvis røgledepladerne beskadiges og ikke skiftes i tide,
vil toppladen herefter være udsat for så høj temperatur, at den kan tage skade.
Bemærk, at konstruktionen ikke må ændres, og dele, der udskiftes skal være originale
MORSØ dele.
3.0 Regelmæssig vedligeholdelse af ovnen
Årsager til sodet glas:
- For vådt brænde.
- For store stykker brænde/ukløvet træ.
- For lav forbrændingstemperatur.
- For lidt luft.
Årsager til for hurtig slitage af indvendige dele
- For kraftig fyring Brug af for meget tørt træ (møbelaaldstræ).
- For meget sod ovenpå røgledepladerne (se. afsnit Rensning).
- For meget aske i skuen (se afsnit Aske).

15
Sprog
Pakninger
Med tiden vil pakningerne i lågerne blive slidte og bør, for at undgå løbsk forbrænding, ud-
skiftes efter behov. Brug Morsø pakningssæt
Bemærk: Normale sliddele er ikke omfattet af Morsøs udvidede garantiordning.
Vedligeholdelsessortiment (Reservedele, Glasrens, Maling, Pakningssæt m.m.) ndes hos
Deres Morsø forhandler.
3.3 Rensning af ovn
Specielt på oversiden af den øverste røgledeplade vil der, som følge af trækket i skorste-
nen og efter en fejning, komme et aske- og sodlag. Asken vil have en isolerende virkning,
hvilket kan fremskynde en gennembrænding af røgledepladerne.
Under normal rensning kan røgledeplader tages ud af ovnen. Når disse er ernet, giver det
adgang til rensning af røgkammeret over røgledepladerne.
Røgledeplader rengøres inden genmonteringen, hvor man skal sikre sig, at disse bliver kor-
rekt monteret.
I dag skal skorstensfejeren, udover fejning af skorsten og rensning af røgrør, sørge for tøm-
ning af sod i ovnen. Antallet af fejninger/rensning af ovnen vurderes af skorstensfejeren
efter samråd med Dem.
Aske
Som tidligere beskrevet bør der være ca. 1 cm isolerende askelag i bunden af brandkamme-
ret, for at opnå en høj forbrændingstemperatur. Når askelaget er for tykt, fejes asken ned i
askeskuen.
Tøm skuen før den er helt fyldt, så asken ikke isolerer omkring risten, da det kan frem-
skynde en gennembrænding.
Asken må i de este tilfælde bortskaes med dagrenovationen. Da der kan ligge gløder
gemt i askeskuen i ere døgn, kan det være nødvendigt at opbevare asken i en beholder
af ubrændbart materiale, inden asken hældes i aaldssækken.
Aske fra en brændeovn kan ikke gavne haven som gødning. Hvis der har været arændt
farvelagte brochurer, malet eller imprægneret træ og lignende i ovnen, må asken ikke hæl-
des ud på jord, da den kan indeholde tungmetaller.

16
Sprog 1. Nederste røgledeplade løftes en smule og holdes i den
position. Derved løsnes sidestene.
2. Første sidesten vippes og tages ud.
3. Anden sidesten vippes og tages ud.
4. Efter at sidestenene er ernet sænkes nederste røgle-
deplade og løftes ud.

17
Sprog
Vedligeholdelsesdele til 8170 & 8189
Beskrivelse Produktnr.
Støbt rist 44182800
Røgledeplade øverst 79810600
Røgledeplade nederst 79810500
Tertiær boks 71810861
Glas 79810100
Sidesten højre 79810300
Sidesten venstre 79810400
Bagsten 79810200
5. Øverste røgledeplade løftes ud af sin holder og vippes
ud.
6. Man skal sikre sig, at røgledeplader og sten igen er kor-
rekt monteret inden optænding efter en rensning.

18
Sprog
Alle måledata i henhold til prøvestandarder EN 13 240 samt NS 3058-3059.
Prøvninger er foretaget hos akkrediteret prøvningsinstitut.
4.0 Tekniske Data
Ovn model Morsø 8100
CO emission (ved 13 % O2) (%) 0.07
OGC (tjære o.l.) emission (mg/m) 61
Partikel emission, vægtet gennemsnit (g/kg) 3,4
Partikel emission, maks. i enkel prøvning (g/kg) 3,7
Virkningsgrad (%) 80.5
Nominel drifteekt (kW) 6.3
Røgtræk, minimum (Pa.) 12
Brændsel Træ

19
Sprog
MORSØ’S  ÅRS PRODUKTGARANTI
Bag hver MORSØ brændeovn ligger mere end 160 års erfaring i udviklingsarbejdet samt en grundig
kvalitetskontrol foretaget af vore medarbejdere gennem hele produktionsprocessen.
Derfor giver MORSØ 10 ÅRS GARANTI med hensyn til materiale- og fabrikationsfejl.
Garantiperioden regnes fra salgsdato. For at sikre bedst mulig garantibehandling anbefales det at
udfylde garantikortet og registrere det med det samme .
Læs mere om ”Morsø’s 10 års produktgaranti og -registrering” og
REGISTER din nye Morsø ovn online:
http://denmark.morsoe.com/garantiregistrering
Garanti
Produkt Registrering

20
Sprog
