Napoleon B52NL-1 User manual

FRENCH PG. 13
W415-2745 / A / 11.04.19
ADD MANUAL TITLE
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030
Phone [phone] • www.napoleon.com • [email protected]
CERTIFIED TO THE CANADIAN AND AMERICAN NATIONAL STANDARDS:
CSA 2.22 AND ANSI Z21.50 FOR VENTED DECORATIVE GAS APPLIANCES
INSTALLER:
Leave this manual with the appliance
CONSUMER:
Retain this manual for future reference
ADD PRODUCT CODE HERE (TRADE GOTHIC LT STD FONT)
NATURAL GAS MODELS:
PROPANE GAS MODELS:
Product Name / Code
(MUST use title from Price Book)
ADD ____ ILLUSTRATED
ADD PRODUCT IMAGE
CSA /
INTERTEK
LOGO
SAFETY INFORMATION
- Do not store or use gasoline or other
flammable vapors and liquids in the vicinity of
this or any other appliance.
- WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch; do not
use any phone in your building.
• Immediately call your gas supplier from a
neighbour’s phone. Follow the gas
supplier’s instructions.
• If you cannot reach your gas supplier, call
the fire department.
- Installation and service must be
performed by a qualified installer, service
agency, or the supplier.
This appliance may be installed in an aftermarket,
permanently located, manufactured home (USA
only) or mobile home, where not prohibited by
local codes.
This appliance is only for use with the type of gas
indicated on the rating plate. This appliance is
not convertible for use with other gases, unless
a certified kit is used.
FIRE OR EXPLOSION HAZARD
Failure to follow safety warnings exactly
could result in serious injury, death, or
property damage.
WARNING
!
ENGLISH
$10.00
FOR INDOOR USE ONLY
IF INSTALLATION + OPERATION, ADD SERIAL
NUMBER LABEL HERE
IF SEPARATE MANUALS, ADD “PLACE
BARCODE LABEL ON THE OWNER’S MANUAL”
B52NL-1
B52PL-1
INSTALLATION AND
OPERATION MANUAL
HDX52-2
Burner Assembly,
Log Set Configuration

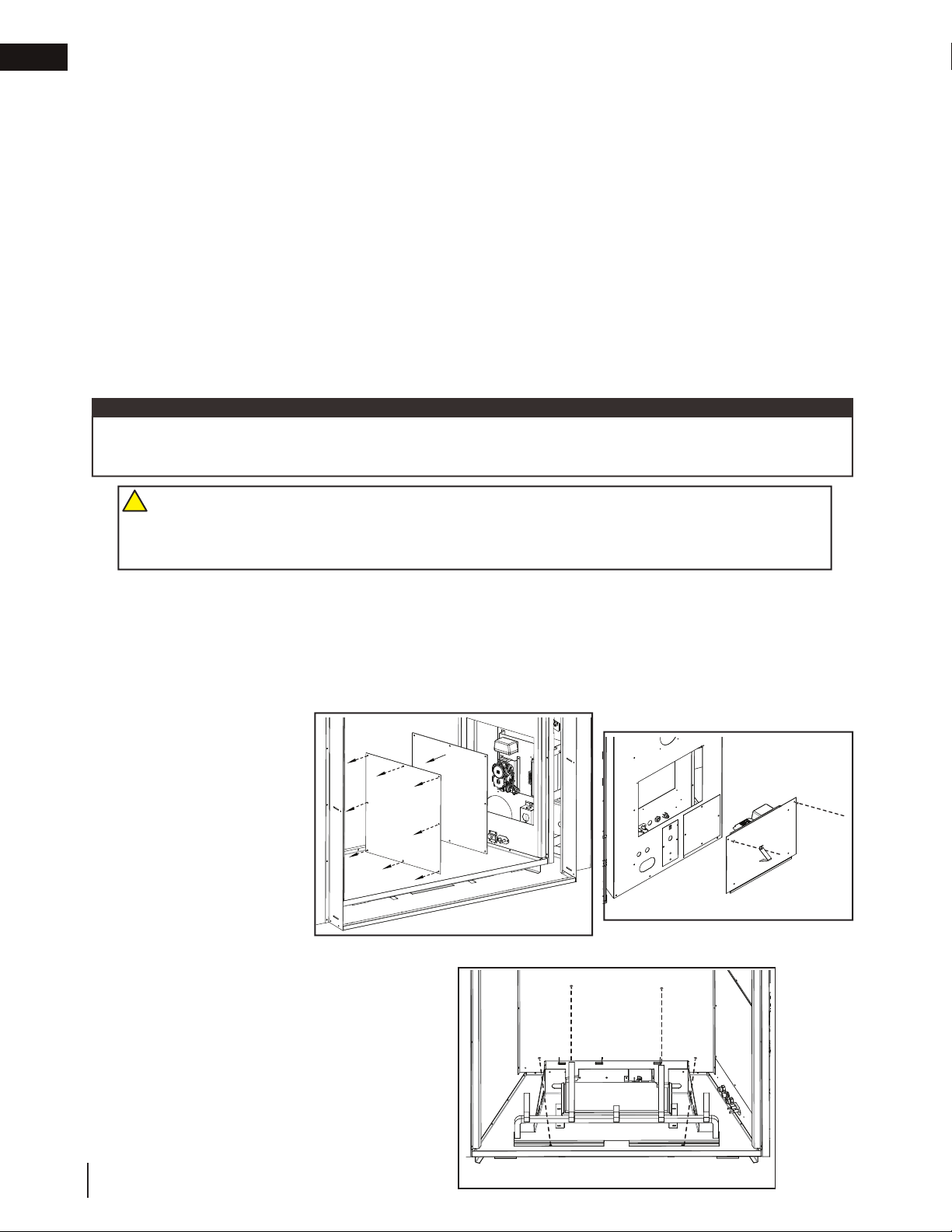

A. Remove the door
(refer to installation
instructions). Remove
the 8 securing
screws and lift the
plate up and out of
the appliance. The
gasket will need to be
replaced if damaged.
A. Attach the burner assembly to the firebox
base with the 4 screws supplied.
This burner and log assembly are approved for use in the HDX52-1 gas appliance only. They are not approved for
use as a stand alone appliance or in conjunction with any other appliance.
1.0 general information
2.0 installation
2.1 access panel
2.2 burner assembly
1.0 general information 2
2.0 installation 2
2.1 access panel 2
2.2 burner assembly 2
2.3 bulkheads 3
2.4 hearth panel installation 4
2.5 hearth log & log placement 5
2.6 charcoal lumps 7
2.7 charcoal embers 7
2.8 vermiculite 7
2.9 glowing embers 7
3.0 adjustment 8
3.1 flame characteristics 8
3.2 venturi adjustment 8
4.0 replacement parts 9
4.1 overview 10
4.2 B52NL-1 log burner 11
INSIDE APPLIANCE OUTSIDE APPLIANCE
E
W415-2745 / A / 11.04.19
EN
2
table of contents
!
WARNING:
This product can expose you to chemicals including lead and lead compounds,
which are known to the State of California to cause cancer, and chemicals including carbon
monoxide, which are known to the State of California to cause birth defects or other reproduc-
tive harm. For more information, go to www.P65Warnings.ca.gov.
The information throughout this manual is believed to be correct at the time of printing. Wolf Steel Ltd. reserves
the right to change or modify any information within this manual at any time without notice. Changes, other than
editorial are denoted by a vertical line in the margin.
note:

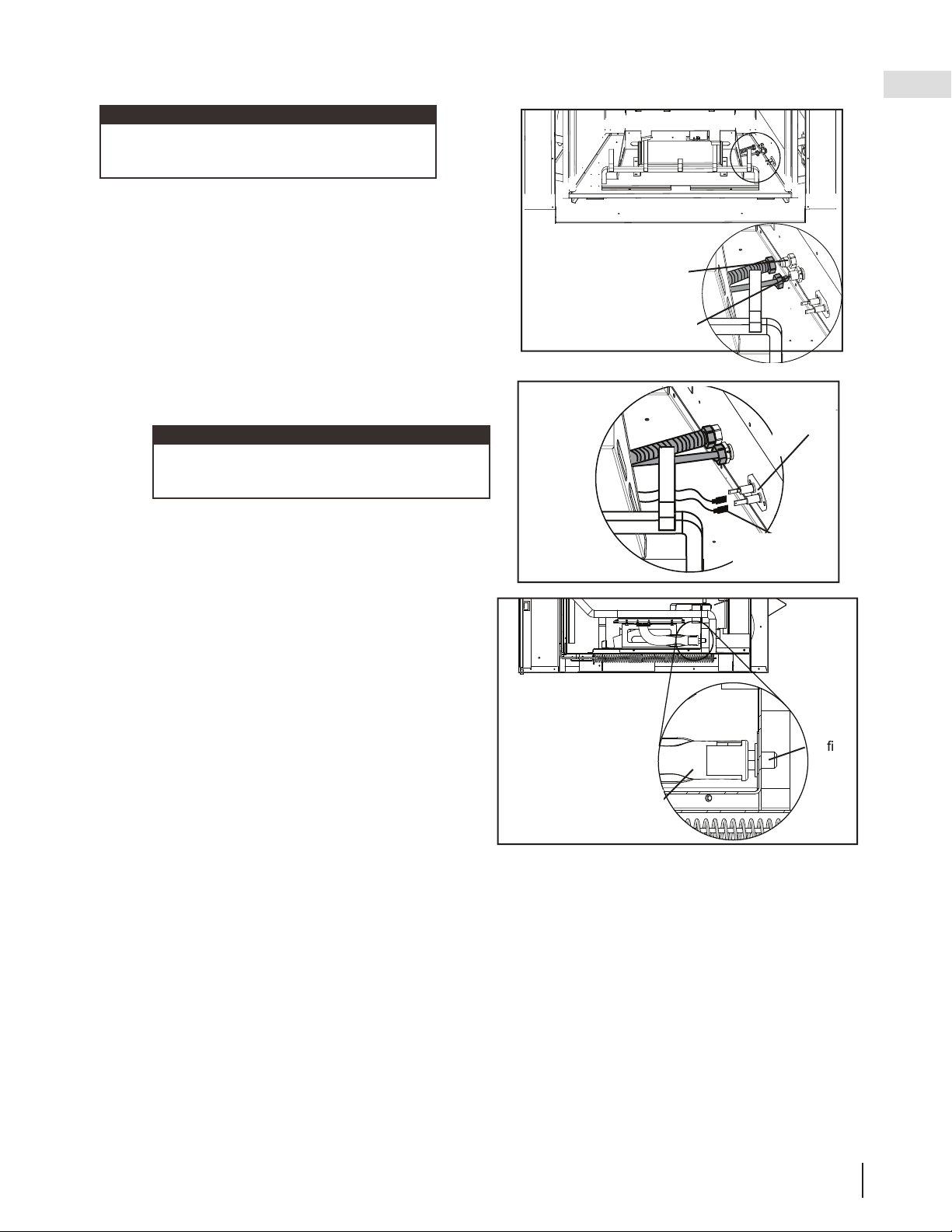

A. Connect the main burner gas flex line and the
pilot line to the gas fittings on the bulkheads
located under the valve access opening. Care
must be taken to ensure the pilot line is not
damaged and gas tight connections are made.
B. Connect the pilot electrode lead to the
bulkhead, matching the 3/16" flag with the
3/16" bulkhead spade. Do the same with
the 1/4” spark lead, matching it with the 1/4”
bulkhead spade.
C. Check for gas leaks by brushing on a soap
and water solution. Do not use open flame.
D. After leak test has been performed, re-install
access panel with gasket.
2.3 bulkheads
note:
Bulkhead covers need to be removed before
beginning installation.
note:
Ensure the venturi tube is over the orifice before
lighting.
Ori ce
Venturi
Tube
Pilot
Electrode
Lead
Bulkhead
Main
Burner Gas
Connection
Pilot Tube
Gas Connection
EN
W415-2745 / A / 11.04.19 3
installation

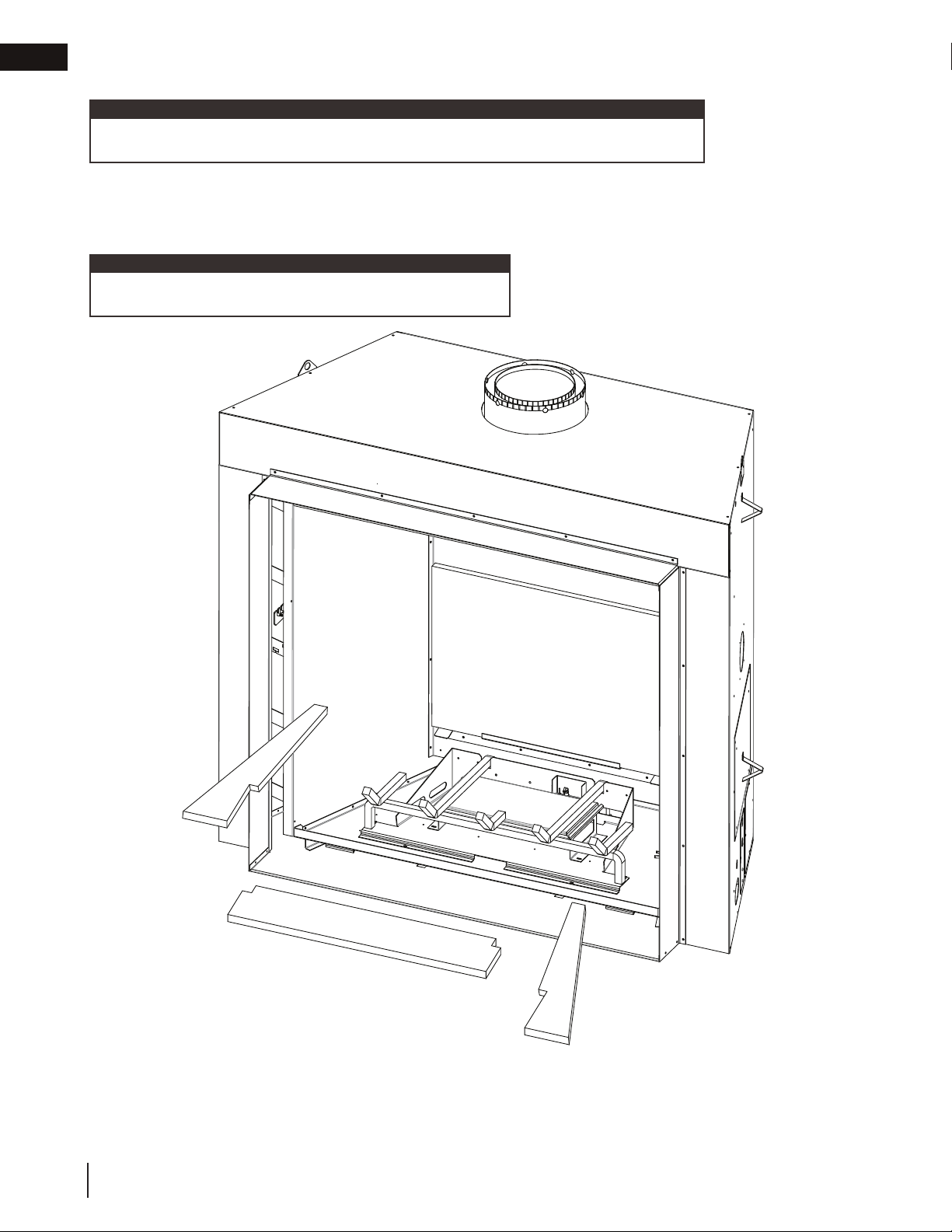

Hearth floor panels are shipped separately from the appliance and are included with the mandatory brick panel kits.
As the panels are made with brittle material, care must be taken not to bend or force them into place. When shipped,
the hearth panels are varying shades of Sandstone / New Port. During initial use, the panels will darken in colour;
however with time and use, they will lighten permanently.
2.4 hearth panel installation
note:
It is recommended to remove the grate assembly prior to panel installation.
note:
Install hearth floor panels according to the installation leaflet.
W415-2745 / A / 11.04.19
EN
4
installation

2.5 hearth log & log placement
PHAZERTM logs and glowing embers are exclusive to Napoleon. They provide a realistic glowing effect that is unique
in every installation. Take time to carefully position the glowing embers for a maximum glowing effect. Log colours
may vary. As a result of the heat-activated curing process, the colours will become more uniform during the appli-
ance's initial use as pigments burn in.
note:
All logs are stamped with a part number.
A
B
CD
EF

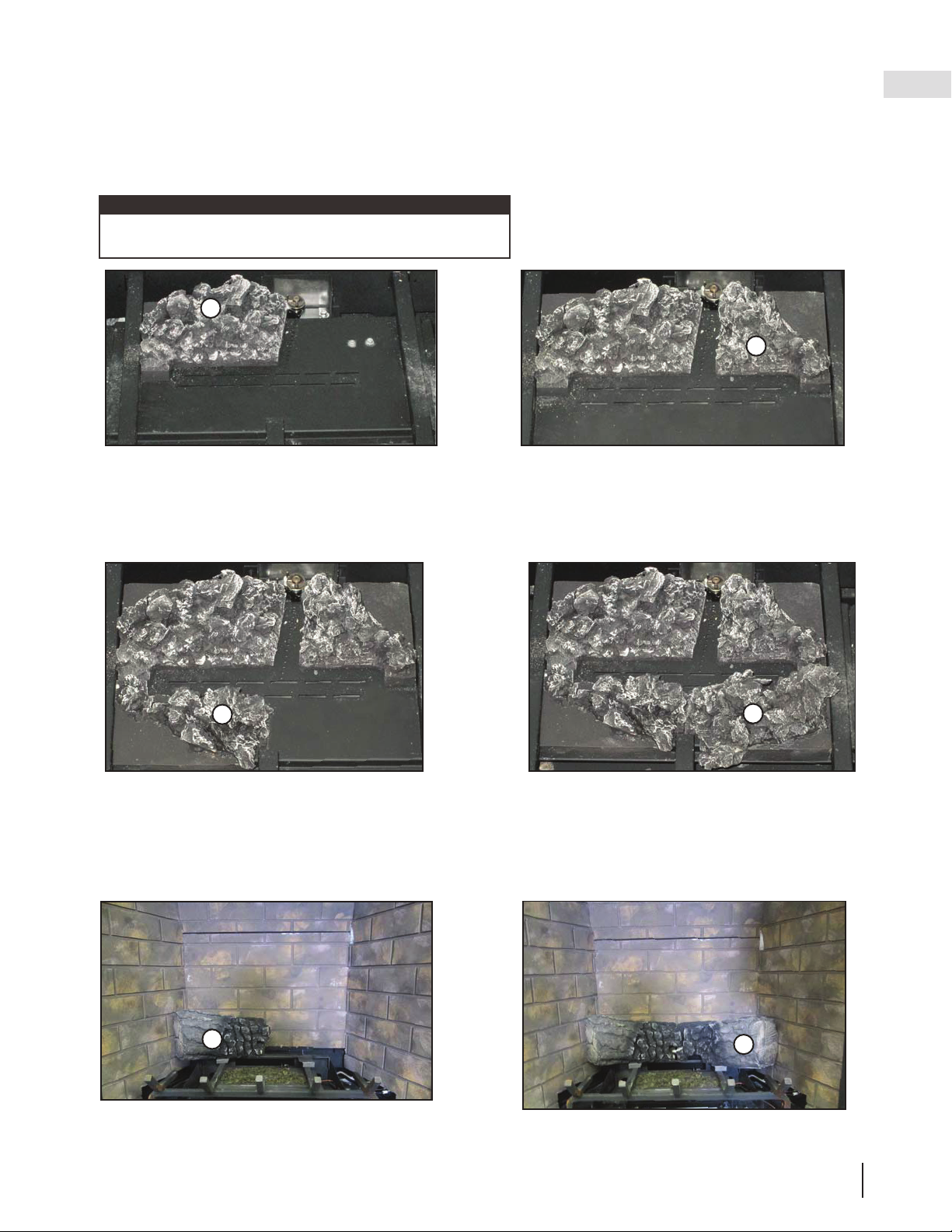

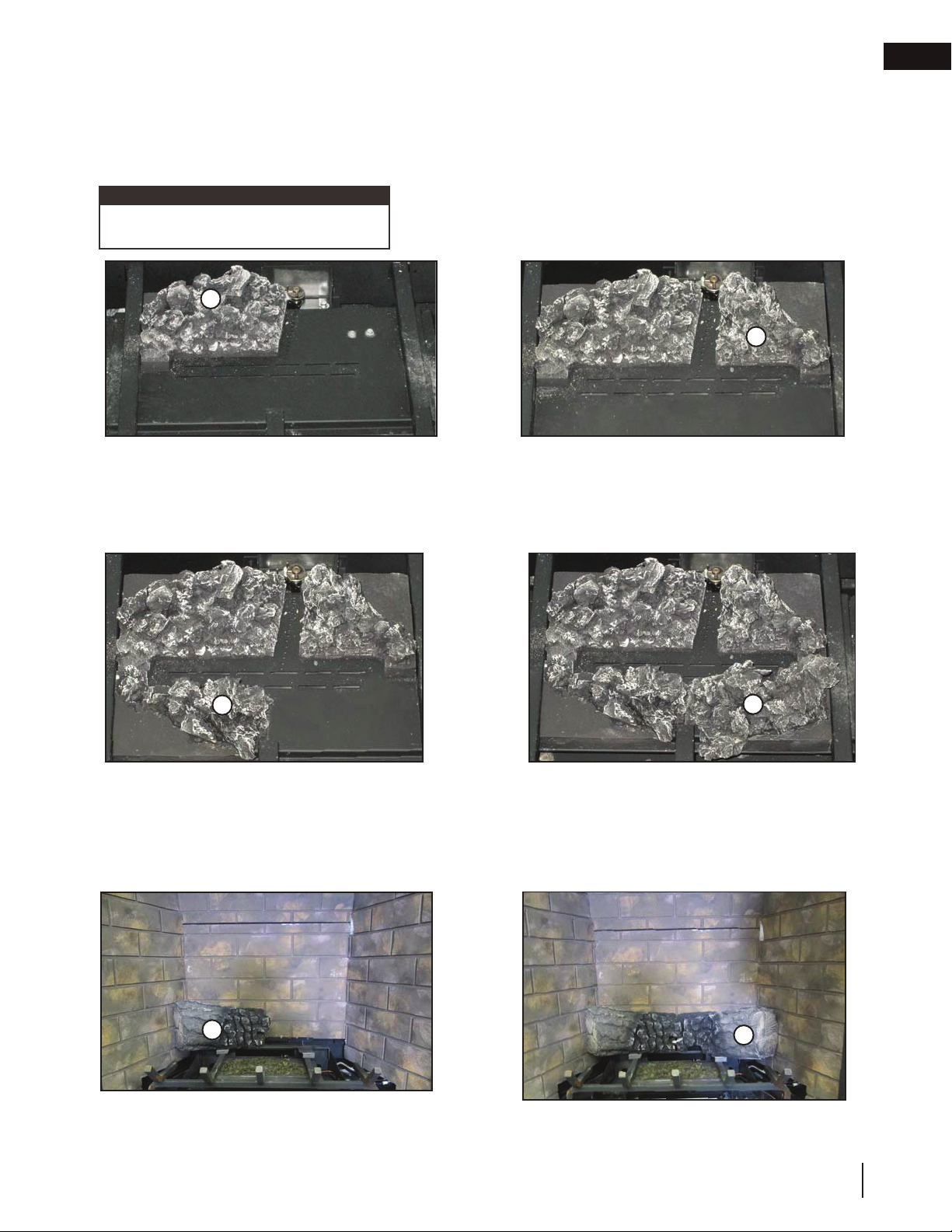

A. Align the hole in the bottom of the rear
left log (marked #1) with the stud on the
left of the burner. Ensure no ports are
covered.
B. Align the hole in the bottom of the rear
right log (marked #2) with the stud on the
right of the burner. Ensure no ports are
covered.
C. Place the front left log (marked #3) over
the front left part of the burner so that
the notch is around the center grate
post. Ensure no ports are covered.
D. Place the front right log (marked #4) over
the front right part of the burner so that
the notch is around the center grate post.
Ensure no ports are covered.
E. Align the slots in the bottom left rear log
(W135-0566) with the left and center
tabs of the rear log support.
F. Place the bottom right rear log (W135-
0567) onto the right tab of the rear log
support.
EN
W415-2745 / A / 11.04.19 5
installation

GH
IJ
K
L
G. Place the locating block (W135-0573)
into the hollow of the left and right
bottom rear logs as shown.
H. Place the top rear log (W135-0565) over
the locating block.
I. Place the notch of the left log (W135-
0568) over the second-from-the-left
grate post.
J. Place the notch of the right log (W135-
0569) over the second-from-the-right
grate post.
K. Place the notch in the left crossover log
(W135-0570) over the left locating stud in
the top rear log. Let it rest in the notch of
the left log.
L. Place the notch in the right crossover log
(W135-0571) over the right locating stud
in the top rear log. Let it rest in the notch
of the right log.
W415-2745 / A / 11.04.19
EN
6
installation

2.6 charcoal lumps
2.7 charcoal embers
2.9 glowing embers
2.8 vermiculite
Place the lumps in front of the logs in a realistic manner taking care not to block or close off any of the burner ports.
!WARNING
• Do not block or close off the burner ports. Blocked ports can cause an incorrect flame pattern, carbon
deposits and delayed ignition.
• When supplied, charcoal embers, charcoal lumps and vermiculite are not to be placed on the burner.
Randomly place the charcoal embers along the front and sides of the log support in a realistic manner.
Fine dust found in the bottom of the bag should not be used.
!WARNING
• Do not block or close off the burner ports. Blocked ports can cause an incorrect flame pattern, carbon
deposits and delayed ignition.
• When supplied, charcoal embers, charcoal lumps and vermiculite are not to be placed on the burner.
note:
Charcoal embers are not to be placed on the burner.
Sprinkle vermiculite around the charcoal embers.
!WARNING
• Do not block or close off the burner ports. Blocked ports can cause an incorrect flame pattern, carbon
deposits and delayed ignition.
• When supplied, charcoal embers, charcoal lumps and vermiculite are not to be placed on the burner.
note:
Vermiculite is not to be placed on the burner.
T
ear the embers into pieces and loosely layer above the burner ports covering the burner area. Care should be
taken to shred the embers into thin, small irregular pieces as only the exposed edges of the fibre hairs will glow.
The ember material will only glow when exposed to direct flame; however, care should be taken to not
b
lock off the burner ports.
Blocked burner ports can cause an incorrect flame pattern, carbon deposits and delayed ignition. PHAZER™
logs glow when exposed to direct flame. Use only certified “glowing embers” and PHAZER™logs available from
your local authorized dealer / distributor.
!WARNING
• Completely blocking the burner ports can cause an incorrect flame pattern, carbon deposits and delayed
ignition.
EN
W415-2745 / A / 11.04.19 7
installation

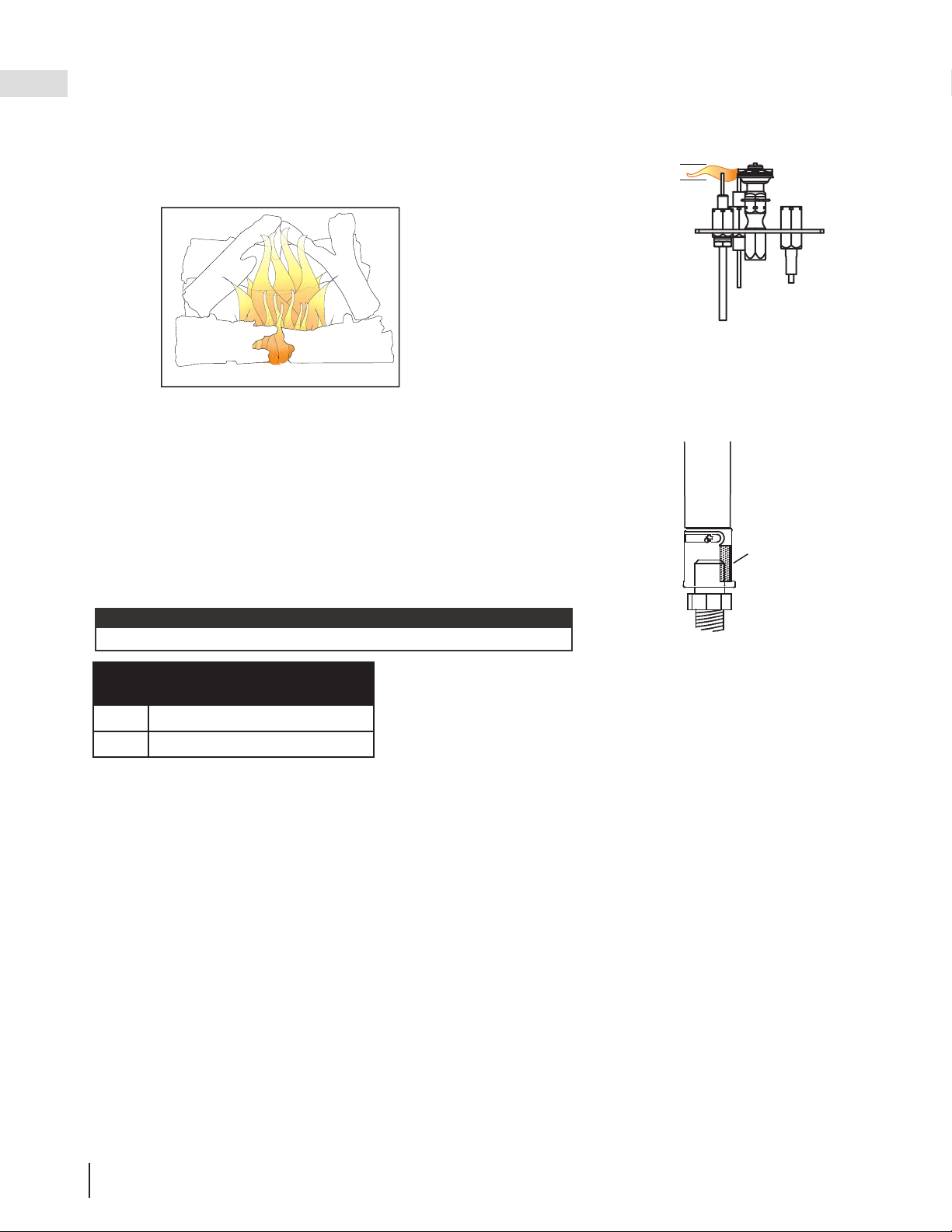

3.0 adjustment
3.1 flame characteristics
3.2 venturi adjustment
AIR SHUTTER OPENINGS
(BOTH BURNERS)
NG 3/8” (9.5mm)
P 7/16” (11.1mm)
It’s important to periodically perform a visual check of
the pilot and burner flames. Compare them to the
illustration provided. If any flames appear abnormal,
call a service person.
Flame must envelop
upper
3/8" to 1/2"
(12.7mm - 9.5mm) of
Flame sensor
3/8” - 1/2”
(9.5mm - 12.7mm)
This appliance has an air shutter that has been factory set open according to
the chart below:
Regardless of venturi orientation, closing the air shutter will cause a more
yellow flame, but can lead to carbonization. Opening the air shutter will cause
a more blue flame, but can cause flame lifting from the burner ports. The flame
may not appear yellow immediately; allow 15 to 30 minutes for the final flame
colour to be established.
AIR SHUTTER ADJUSTMENT MUST ONLY BE DONE BY A QUALIFIED
INSTALLER.
AIR
SHUTTER
OPENING
VENTURI
BURNER
ORIFICE
It is important that the orifice is securely inserted into the venturi.
note:
W415-2745 / A / 11.04.19
EN
8

EN
W415-2745 / A / 11.04.19 9
4.0 replacement parts
!WARNING
• Failure to position the parts in accordance with this manual or failure to use only parts specifically approved
with this appliance may result in property damage or personal injury.
Contact your dealer for questions concerning prices and policies on replacement parts. Normally, all parts can
be ordered through your Authorized dealer / distributor.
For warranty replacement parts, a photocopy of the original invoice will be required to honour the
claim.
When ordering replacement parts always give the following information:
• Model & Serial Number of appliance
• Installation date of appliance
• Part number
• Description of part
• Finish
Parts, part numbers, and availability are subject to change without notice.
Parts identified as stocked will be delivered within 2 to 5 business days for most delivery
destinations.
Parts not identified as stocked will be delivered within a 2 to 4 week period, for most cases.
Parts identified as ‘SO’ are special order and can take up to 90 days for delivery.

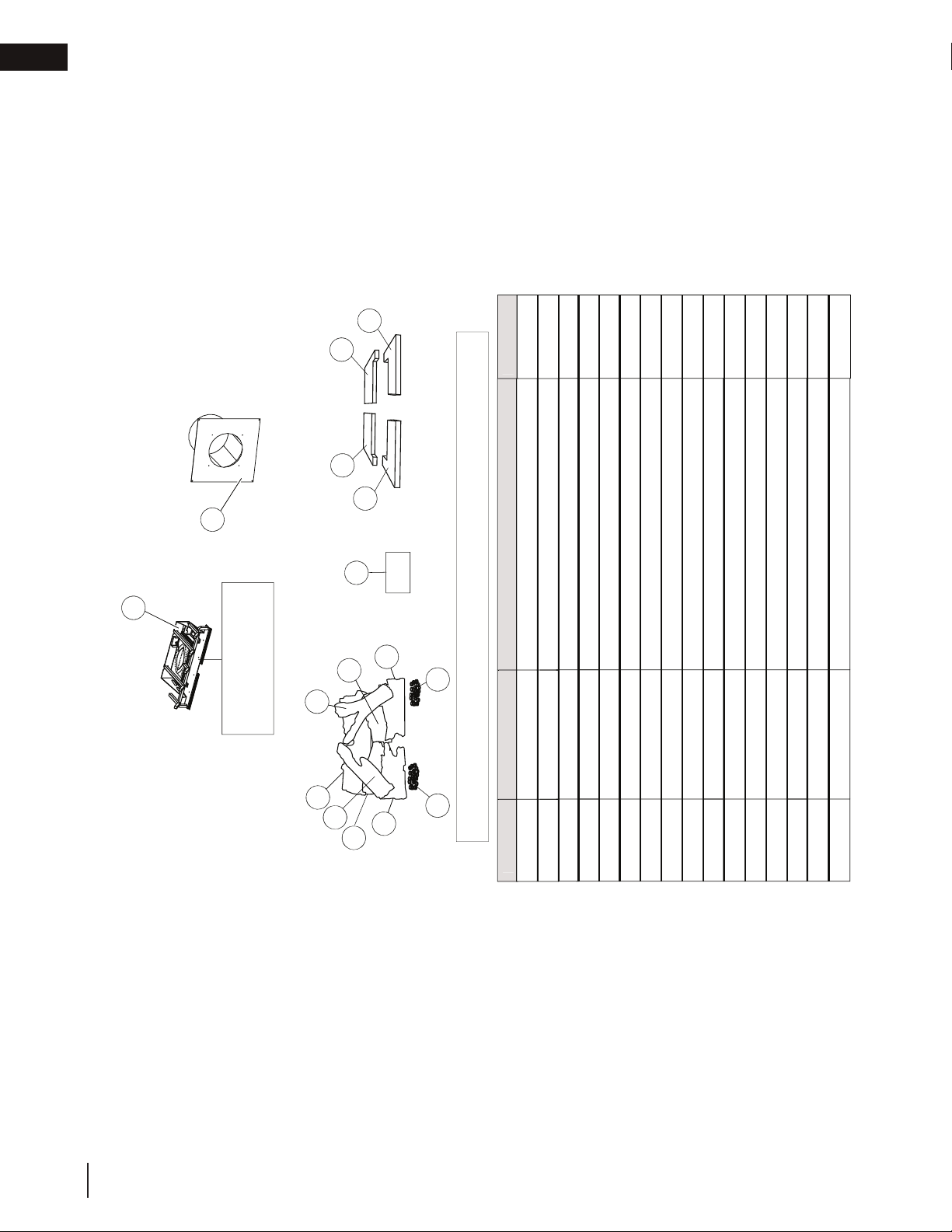

4.1 overview
W415-2745 / A / 11.04.19
EN
10

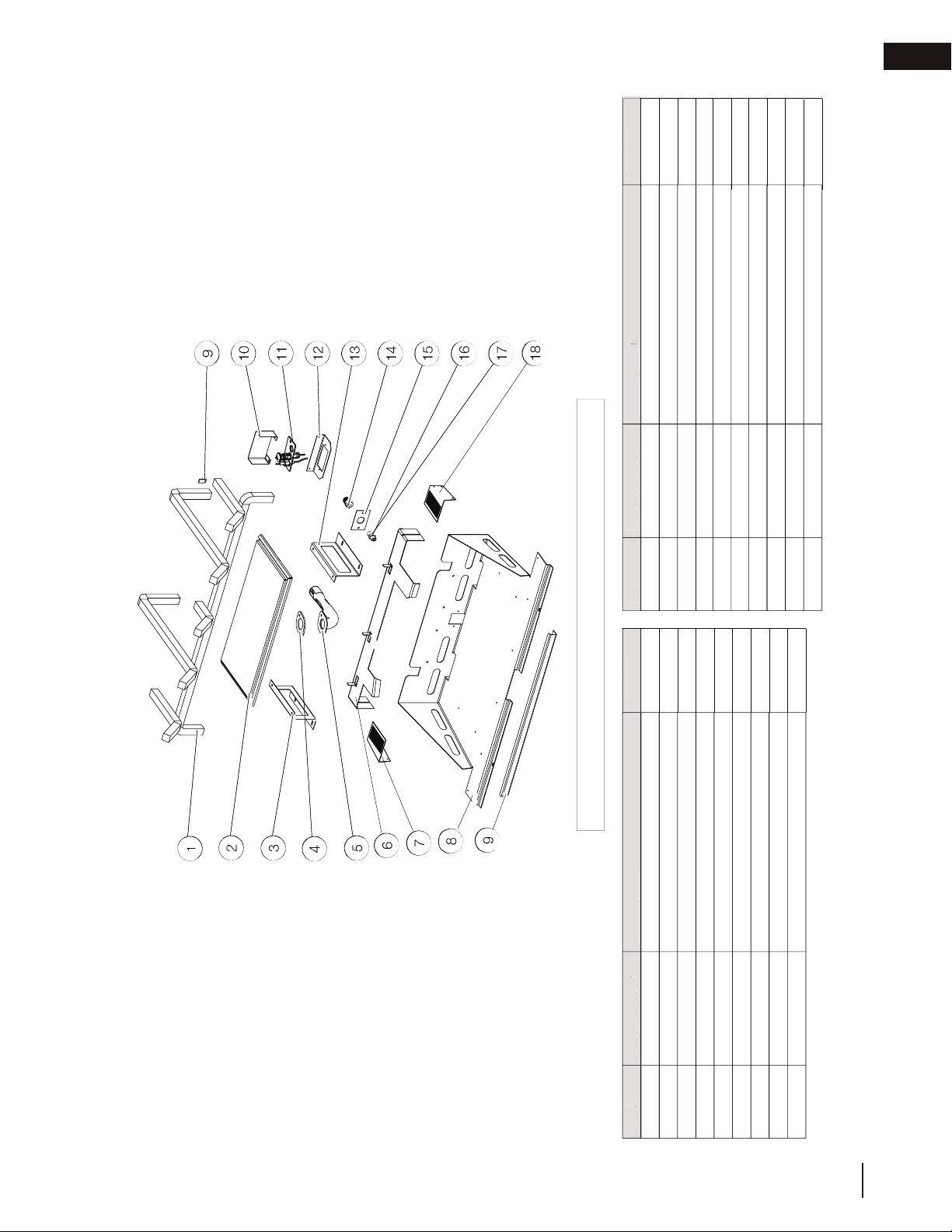

replacement parts
11
11
Items may not appear exactly as illustrated.
Ref. Stocked
1
1
2
Log burner assembly
B52NL/PL-1
3 4 5
W135-0568 Left log (GL-695) W135-0565 W135-0566 W135-0567 W135-0569 W135-0570 W135-0571
6
For replacement parts,
see “B52NL-1 log
burner” section.
13
7 8
W585-0834 Vent pipe shield
9
2
11
11
11
11
11
3
GL-695
Top rear log (GL-695)
Bottom left rear log (GL-695)
Right crossover log (GL-695) Bottom right rear log (GL-695)
Right log (GL-695)
4
5
Left crossover log (GL-695)
6
11
11
7
8
9
12
W135-0585 W135-0584 W135-0586
13 14 15
Rear left, charcoal (GL-695) Rear right, charcoal (GL-695)
Front left, charcoal (GL-695)
W135-0583
16 Front right, charcoal (GL-695)
GL-695
11
11
13 14
11
16
11
15
11
10
11
11
12 W135-0573 Block log (GL-695)
11 W550-0001 Charcoal embers (GL-695)
10 W361-0016 Glowing embers (GL-695)
Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes Yes
Re
f.
S
tockedPart Number Description

4.2 B52NL-1 log burner
EN
W415-2745 / A / 11.04.19 11
replacement parts
10 12 11 14 15 16 17
7
6
8
3 5
4
13
2
9
1
10 12 11 14 15 16 17
7
6
8
3 5
4
13
2
9
1
Items may not appear exactly as illustrated.
18
89
Ref. Part Number Description Stocked Stocked 1W010-3216 Grate assembly 2W010-3404 Burner assembly 3 4W290-0270
V
enturi gasket
5W720-0169
V
enturi
6W080-1401 Log support bracket 7W080-1482
Ref. Part Number Description 10 W350-0264 Pilot housing 11 W010-2863 Pilot assembly (NG) 12 W080-1398 Pilot bracket 13 14 W255-0002 Tube fitting 15 W500-0767 Venturi support plate 16 W456-0017 Burner orifice #17 (NG) 17 W456-0043 Burner orifice #43 (P) 18 W080-1483
W080-1375 Panel support bracket W655-0553 Burner support
Left ember bracket
8 9
W080-1392 Right burner bracket
11 W010-2900 Pilot assembly (P)
W
080-1380 Left burner bracket Yes
Yes Yes Yes
R
e
f.
P
art
Nu
m
be
r Descr
i
pt
i
on
S
tocked
S
tocke
d
R
e
f
.
P
art
Nu
m
ber
Descr
i
pt
i
o
n
Right ember bracket

NAPOLEON CELEBRATING OVER 40 YEARS
OF HOME COMFORT PRODUCTS
NN
N
N
N
N
N
AAAA
A
A
A
A
A
P
P
PPPP
P
P
O
OO
O
O
O
O
LL
L
L
L
L
L
L
E
E
E
EE
E
O
O
O
O
O
O
N
N
N
N
C
C
C
C
C
C
E
E
E
L
L
L
E
E
E
B
B
RR
A
A
T
T
I
I
NN
GG
OO
V
V
E
E
RR
4
4
0
0
Y
Y
E
E
A
A
R
R
S
S
A
A
A
OOOOO
O
F
F
F
F
FF
HHHH
H
H
H
H
O
O
O
O
O
O
MM
M
M
M
E
E
E
E
E
C
C
C
O
O
M
M
M
F
F
F
O
O
R
R
TT
PP
RR
O
O
DD
U
U
C
C
T
T
SS
7200, Route Transcanadienne, Montréal, Québec H4T 1A3
24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8
214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8
103 Miller Drive, Crittenden, Kentucky, USA 41030
Phone: [phone]
napoleon.com

ADD MANUAL TITLE
ADD PRODUCT CODE HERE (TRADE GOTHIC LT STD FONT)
Product Name / Code
(MUST use title from Price Book)
ADD ____ ILLUSTRATED
ADD PRODUCT IMAGE
CSA /
INTERTEK
LOGO
$10.00
MODÈLES DE GAZ NATUREL
MODÈLES DE PROPANE
INSTALLATEUR:
Laissez ce manuel avec l’appareil
PROPRIÉTAIRE:
Conservez ce manuel pour consultation
ultérieure
CONSIGNES DE SÉCURITÉ
- N’entreposez pas et n’utilisez pas d’essence
ou autres liquides et vapeurs inflammables à
proximité de cet appareil ou tout autre appareil.
- QUE FAIRE SI VOUS DÉTECTEZ UN
ODEUR DE GAZ:
• N’allumez aucun appareil.
• Ne touchez à aucun interrupteur
électrique; n’utilisez aucun téléphone dans
votre immeuble.
• Appelez immédiatement votre fournisseur
de gaz d’un téléphone voisin. Suivez ses
instructions.
• Si vous ne pouvez pas rejoindre votre
fournisseur de gaz, appelez le service des
incendies.
- L’installation et l’entretien doivent être faits par
un installateur qualifié, une agence d’entretien
ou le fournisseur.
Cet appareil peut être installé dans une maison
préfabriquée (mobile) déjà installée à demeure
si les règlements locaux le permettent.
Cet appareil doit être utilisé uniquement
avec le type de gaz indiqué sur la plaque
d’homologation. Cet appareil ne peut être
converti à d’autres gaz, sauf si une trousse de
conversion est utilisée.
RISQUE D’INCENDIE OU D’EXPLOSION
Incapacité à suivre ces avertissements
exactement peuvent entraîner de grave
blessures, des pertes de vie ou des
dommages matériels.
AVERTISSEMENT!
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030
Téléphone 1(866)820-8686 • www.napoleon.com • [email protected]
CERTIFIÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICANES:
CSA 2.22 ET ANSI Z21.50 POUR LES APPAREILS À GAZ DÉCORATIF À ÉVACUATION
POUR USAGE INTÉRIEUR SEULEMENT
FRANÇAIS
IF INSTALLATION + OPERATION, ADD SERIAL
NUMBER LABEL HERE
IF SEPARATE MANUALS, ADD “PLACE
BARCODE LABEL ON THE OWNER’S MANUAL”
B52NL-1
B52PL-1
MANUEL D’INSTALLATION
ET D’OPÉRATION
HDX52-2
Ensemble de Brûleur
avec Bûches
FRANÇAIS
W415-2745 / A / 11.04.19

A. Une fois que vous
avec enlevé de la porte
(voir les instructions
d’installation), enlevez
les 8 vis de fixation
et soulevez la plaque
et hors de l’appareil.
Joint d’étanchéité
être remplacé s’il est
endommagé.
A. Fixez le brûleur à la base de la chambre de
combustion à l’aide des 4 vis fournies.
Ce brûleur et cet assemblage de bûches sont approuvés pour utilisation dans l’appareil au gaz HDX52-1 seule-
ment. Ils ne sont pas approuvés pour utilisation comme appareil autonome ou avec n’importe quel autre appareil.
1.0 information générale
2.0 installation
2.1 panneau d’accès
2.2 assemblage de brûleur
1.0 information générale 14
2.0 installation 14
2.1 panneau d’accès 14
2.2 assemblage de brûleur 14
2.3 raccords 15
2.4 installation des panneaux de plancher 16
2.5 disposition des bûches 17
2.6 morceaux de charbon 19
2.7 braises de charbon 19
2.8 vermiculite 19
2.9 braises incandescentes 19
3.0 réglages 20
3.1 caractéristiques de flamme 20
3.2 réglage de venturi 20
4.0 pièces de rechange 21
4.1 vue d’ensemble 22
4.2 B52NL-1 ensemble de brûleur avec bûches 23
INTÉRIEUR EXTÉRIEUR
E
W415-2745 / A / 11.04.19
14
FR
table de matières
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
plomb et les composés de plomb qui, selon l’État de Californie, causeraient le cancer, et des
substances chimiques incluant le monoxyde de carbone qui, selon d’État de Californie, cause-
raient des malformations congénitales ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
L’information contenue dans ce manuel est jugée correcte au moment de l’impression. Wolf Steel Ltée. se
réserve le droite de modifier ou de modifier toute information contenue dans ce manuel à tout moment sans
préavis. Les modifications, autre que les éditoriaux, sont désignées par une ligne verticale dans la marge.
note:

A. Branchez les conduites de gaz flexible et la
conduit de la veilleuse aux raccords de gaz
situés en dessous de l’ouverture d’accès de
la soupape. Usez de prudence pour vous
assurer de na pas endommager la conduite de
la veilleuse et que les connexions de gaz sont
bien serrées.
B. Branchez les fils d’électrode de la veilleuse
au raccord en faisant correspondre l’embout
femelle de 3/16” à l’embout mâle de 3/16”.
Faites de même avec le 1/4” bougie à la 1/4”
closin pelle.
C. Vérifiez pour des fuites de gaz en appliquant
une solution d’eau savonneuse. N’utilisez pas
une flamme nue.
D. Après avoir vérifié pour les fuites, réinstallez le
panneau d’accès avec le joint d’étanchéité.
2.3 raccords
note:
Les couvercles des raccords doivent être retirés
avant de commencer l’installation.
note:
Assurez-vous que le tube de venturi est par des-
sus l’injecteur avant d’allumer.
Ori ce
Venturi
Tube
Pilot
Electrode
Lead
Bulkhead
Main
Burner Gas
Connection
Pilot Tube
Gas Connection
Raccords de
Gaz
Raccords de
Veilleuse
Raccord
Fils d’Électrode
de Veilleuse
Tube de
Venturi
W415-2745 / A / 11.04.19 15
installation
FR

Les panneaux de plancher sont expédiés de l’appareil et ils sont inclus avec l’assemblage du brûleur et les bûches.
En raison de la fragilité des panneaux, prenez grand soin de ne pas courber ou forcer les panneaux pour les mettre
en place. La couleur des panneaux expédiés varie de différentes teintes de grès. Lors de l’utilisation initiale, les
panneaux fonceront de façon temporaire, pour ensuite pâlir de façon permanente à l’usage.
2.4 installation des panneaux de plancher
note:
Nous vous suggérons d’enlever l’ensemble de la grillage avant l’installation du panneau.
note:
Pour installer panneaux de plancher, voir les instructions d’installation.
W415-2745 / A / 11.04.19
16
FR
installation

2.5 disposition des bûches
Les bûches PHAZERMD et les braises incandescentes, exclusives aux appareils Napoléon, créent un effet incandes-
cent réaliste et unique qui est différent dans chaque installation. Prenez le temps de bien installer les braises incan-
descentes pour obtenir le meilleur effet possible. La couleur des bûches peut varier. Lors de la première utilisation
de l’appareil, les couleurs deviendront plus uniformes à mesure que leurs pigments seront « absorbés » pendant le
procédé de « cuisson ».
note:
Tous les bûches sont estampillés avec un numéro de pièce.
A
B
CD
EF
A. Alignez les fentes dans la bûche arrière
gauche inférieure (marquée n° 1) avec le
goujon sur le brûleur gauche. Ne couvrez
pas les ports.
B. Alignez les fentes dans la bûche arrière
droite inférieure (marquée n° 2) avec le
goujon sur le brûleur droite. Ne couvrez
pas les ports.
C. Placez la bûche avant gauche (marquée
n° 3) sur la partie avant gauche du
brûleur de sorte que l’entaillée est autour
centrale de la grille. Ne couvrez pas les
ports.
D. Placez la bûche avant droite (marquée n°
4) sur la partie avant droite du brûleur de
sorte que l’entaillée est autour centrale de
la grille. Ne couvrez pas les ports.
E. Alignez les fnetes dans la bûche arrière
gauche inférieure (W135-0566) avec les
pattes gauche et du centre du support
de bûche arrière.
F. Placez la bûche arrière droite inférieure
(W135-0567) sur les pattes droite du
support de bûche arrière.
W415-2745 / A / 11.04.19 17
installation
FR

GH
IJ
K
L
G. Placez le bloc (W135-0573) sur le
creux de gauche et bûche arrière droit
inférieure, comme illustré.
H. Placez la bûche arrière supérieure (W135-
0565) sur le bloc de positionnement.
I. Placez les fentes de la bûche gauche
(W135-0568) au cours de la deuxième à
partir de la poste de la grille de gauche.
J. Placez les fentes de la bûche droite
(W135-0569) au cours de la deuxième à
partir de la poste de la grille de droit.
K. Placez les fentes de la bûche croisé
gauche (W135-0570) sur le goujon
gauche dans la bûche de l’arrière haut
et laissez reposer dans les fentes de la
bûche gauche.
L. Placez les fentes de la bûche croisé droit
(W135-0571) sur le goujon droit dans la
bûche de l’arrière haut et laisser reposer
dans les fentes de la bûche droite.
W415-2745 / A / 11.04.19
18
FR
installation

2.6 morceaux de charbon
2.7 braises de charbon
2.9 braises incandescentes
2.8 vermiculite
Placez les morceaux de charbon devant les bûches de façon réaliste. Prenez garde de ne pas bloquer ou
fermez les orifices du brûleur.
!AVERTISSEMENT
• Obstruez pas ni fermer les orifices du brûleur. Le blocage des orifices du brûleur peut créer une flamme
irrégulière, des dépôts de carbone et un retard d’allumage.
• Si équipée, les braises de charbon de bois, les morceaux de charbon et la vermiculite ne doivent pas être
placés sur le brûleur.
Éparpillez les braises à l’avant et sur les côtés du support à bûches de façon à créer un effet réaliste.
N’utilisez pas la fine poussière qui reste au fond du sac.
• Obstruez pas ni fermer les orifices du brûleur. Le blocage des orifices du brûleur peut créer une flamme
irréguliére, des dépôts de cabone et un retard d’allumage.
• Si équipée; les braises de charbon de bois, les morceaux de charbon et la vermiculite ne doivent pas être
placés sur le brûleur.
!AVERTISSEMENT
note:
Les braises de charbon de bois ne doivent pas être placée sur le brûleur.
Éparpillez la vermiculite autour des braises de charbon de bois.
!AVERTISSEMENT
• Obstruez pas ni fermer les orifices du brûleur. Le blocage des orifices du brûleur peut créer une flamme
irrégulière, des dépôts de carbone et un retard d’allumage.
• Si équipée, les braises de charbon de bois, les morceaux de charbon et la vermiculite ne doivent pas être
placés sur le brûleur.
note:
La vermiculite ne doit pas être placée sur le brûleur.
Déchirez les braises incandescentes en morceaux et placez une couche lâche sur le grillage du brûleur. Les
braises devraient être déchirées très soigneusement en petits morceaux minces irréguliers, car seuls les côtés des
fibres exposées à la flamme directe deviendront incandescentes. Les braises n’allumer lorsque exposés à
flamme directe; cependant, il faut veiller à ne pas bloquer ou fermez les orifices du brûleur.
Le blocage des orifices du brûleur peut créer une flamme irrégulière, des dépôts de carbone et un retard
d’allumage. Les bûches PHAZERMD exposées à la flamme directe deviendront incandescentes. Utilisez seulement
les « braises incandescentes » et bûches PHAZERMD disponible de votre détaillant autorisé locale.
!AVERTISSEMENT
• Obstruez pas ni fermer les orifices du brûleur. Le blocage des orifices du brûleur peut créer une flamme
irrégulière, des dépôts de carbone et un retard d’allumage.
W415-2745 / A / 11.04.19 19
installation
FR

3.0 réglages
3.1 caractéristiques de flamme
3.2 réglage de venturi
OUVERTURES DE VOLET D’AIR
(LES DEUX BRÛLEURS)
GN 3/8” (9,5mm)
P 7/16” (11,1mm)
Il est important d’effectuer périodiquement une
inspection visuelle de la flamme de la veilleuse et du
brûleur. Comparez-les à ces illustrations. Si des
flammes paraissent anormales, contactez un
technicien de service.
3/8” - 1/2”
(9.5mm - 12.7mm)
La flamme doit envelopper
la sonde de flamme de
3/8" à 1/2"
(9.5mm - 12.7mm)
L’ouverture du volet d’air a été préréglée en usine selon le tableau ci-dessous:
Indépendamment de l’orientation du venturi, plus le volet est fermé, plus la
flamme est jaune et aura tendance à causer des dépôts de carbone. Plus le
volet est ouvert, plus la flamme est bleue et plus elle a tendance à se détacher
des orifices du brûleur. La flamme peut ne pas être jaune immédiatement;
allouez de 15 à 30 minutes pour que la couleur finale de la flamme se
stabilise.
LE RÉGLAGE DU VOLET D’AIR DOIT ÊTRE EXÉCUTÉ PAR UN
TECHICIEN OU INSTALLATEUR QUALIFIÉ.
OUVERTURE
DU VOLET
D’AIR
VENTURI
INJECTEUR
Il est important que l’injecteur soit correctement inséré dans le venturi.
note:
W415-2745 / A / 11.04.19
20
FR
