Nibe UKV 500 Use and care manual

UKV 500
SE
Användar- och installatörshandbok UKV 500
GB
User and Installer manual UKV 500
DE
Benutzer- und Installateurhandbuch UKV 500
FI
Käyttö- ja asennusohje UKV 500
NL
Gebruikers- en installateurshandleiding UKV 500
CHB 1747-2
331833

Table of Contents
Svenska
4Viktig information
6Till användaren
7Till installatören
English
16Important information
18For the User
19For the Installer
Deutsch
28Wichtige Informationen
30Für den Benutzer
31Für den Installateur
Suomeksi
40Tärkeää
41Käyttäjälle
42Asentajalle
Nederlands
51Belangrijke informatie
53Voor de gebruiker
54Voor de installateur
3Table of Contents |UKV 500

Svenska
Viktig information
Säkerhetsinformation
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8
år och av personer med fysisk, sensorisk
eller mental funktionsnedsättning samt
av personer som saknar erfarenhet eller
kunskap under förutsättning att de får
handledning eller instruktioner om hur
man använder apparaten på ett säkert
sätt och informeras så att de förstår
eventuella risker. Barn får inte leka med
apparaten. Låt inte barn rengöra eller
underhålla apparaten utan handledning.
Med förbehåll för konstruktionsändring-
ar.
©NIBE 2017.
Symboler
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan
underlätta handhavandet av produkten.
Märkning
CE-märket är obligatoriskt för de flesta produkter
som säljs inom EU, oavsett var de är tillverkade.
CE
Allmänt
UKV 500 är konstruerad och tillverkad enligt god teknisk
praxis1för att säkerställa en säker användning.
1Tryckkärlsdirektivet 2014/68/EU Artikel 4 punkt 3.
Serienummer
Serienumret hittar du på toppen av produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
Återvinning
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
Landsspecifik information
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt
UKV 500 av gäller konsumentlagarna. För fullständiga
villkor se www.konsumentverket.se. Mellan NIBE och
det företag som sålt produkten gäller AA VVS. I enlighet
med denna lämnar NIBE tre års produktgaranti till före-
taget som sålt produkten. Produktgarantin ersätter inte
höjd energiförbrukning eller skada som uppkommit
p.g.a. yttre omständigheter som t.ex. felaktig installation,
vattenkvalité eller elektriska spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
UKV 500 | SE4

Installationskontroll
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Värmebärare (sida 12)
Avstängningsventiler
Säkerhetsventil
5
UKV 500 | SE

Till användaren
Tillsyn och skötsel
Säkerhetsventilen i det system där ackumulatortanken
är installerad ska kontrolleras regelbundet (ca 4 gånger
per år) för att förhindra igensättning. Kontrollen sker
genom att öppna säkerhetsventilen manuellt, vatten ska
då strömma genom spillröret. Skulle ej så ske är säker-
hetsventilen defekt och måste bytas.
Tömning
1. Stäng inkommande kallvatten.
2. Öppna avtappningsanslutningen, eller avtappnings-
ventilen om en sådan är monterad.
Vid tömning måste luft tillföras ackumulatortanken ge-
nom att avluftningsventilen eller en varmvattenanslut-
ning öppnas.
För att ackumulartortanken ska bli helt tömd, fordras att
en slang alternativt ett rör vars utlopp mynnar under
ackumulatortankens lägsta nivå monteras på avtapp-
ningsanslutningen eller avtappningsventilen. Vid mon-
tering där frostrisk finns ska ackumulatortanken tömmas
då den ej är i drift. Frysning medför att beredaren kan
sprängas.
Service
Vid behov av service, kontakta huvudentreprenören
varvid installationsdatum och tillverkningsnummer (PF3)
ovillkorligen måste uppges.
Endast av NIBE AB i Markaryd levererade reservdelar får
användas.
UKV 500 | SE6

Till installatören
Allmänt
UKV 500 kan ha flera olika användningsområde.
UKV 500 kan användas vid extern styrning på värmesy-
stemet. Värmepumpen laddar då UKV 500 med flytande
eller fast kondensering. Den externa styrningen styr
värmedistributionen från UKV 500 till förbrukaren. Om
flödet till värmesystemet kan strypas t.ex. med radiator-
termostater monteras en UKV 500 som mellantank.
Detta medför ett säkert flöde för värmepumpen.
UKV 500 möjliggör också ett högre flöde till värmesyste-
met än över värmepumpen. I vissa installationer uppstår
s.k. värmeknäppningar till följd av rörelser vid tempera-
turförändringar. För att eliminera tillfälliga temperatur-
förändringar, och därmed undvika värmeknäppningar,
monteras en UKV 500 efter värmeanläggningen.
UKV 500 kan även användas för att öka systemvolymen
och därmed kan driftproblem undvikas.
Ackumulatortanken består av en stålbehållare.
Ackumulatortanken är konstruerad och tillverkad för ett
maximalt avsäkringstryck av 6 bar.
Högsta tillåtna temperatur är 85 °C.
Isoleringen på UKV 500 består på sidorna av EPS med
en tjocklet på 85 mm, detta ger en god värmeisolering.
Isoleringen och ytterbeklädnaden av vit plast är enkelt
demonterbar för att förenkla förflyttning av ackumula-
tortanken genom till exempel dörröppningar.

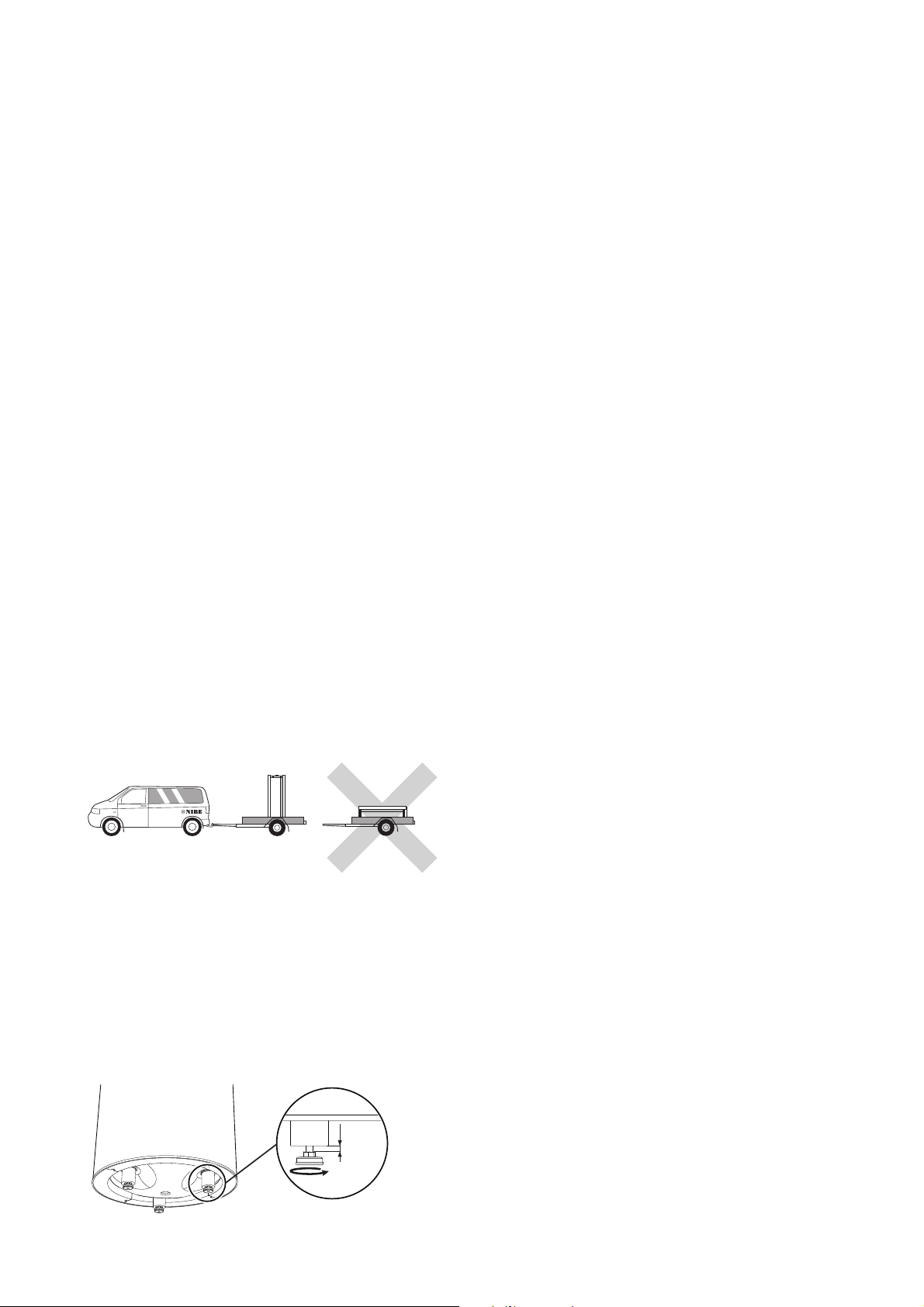

Transport
UKV 500 ska transporteras och förvaras stående och
torrt. Vid inforsling i byggnaden kan UKV 500 dock för-
siktigt läggas på rygg.
R
0
R
0
Uppställning
Ackumulatortanken får endast installeras stående.
Ackumulatortanken skruvas loss från pallen och lyfts på
plats.
Placera UKV 500 på ett fast underlag som tål dess tyngd,
helst betonggolv eller betongfundament. Använd pro-
duktens justerbara fötter för att få en vågrät och stabil
uppställning.
Utrymmet där UKV 500 placeras ska vara försett med
golvbrunn.
0-15 mm
7UKV 500 | SE

Komponentplacering
UKV 500
QM23
PF3
UL1
UA1
UA2
UA3
BenämningBeteckning
Dykrör Ø9,5 mmUA1
Dykrör Ø9,5 mmUA2
Dykrör Ø9,5 mmUA3
Ställbara fötterUL1
SerienummerskyltPF3
AvluftningsventilQM23
UKV 500 | SE8

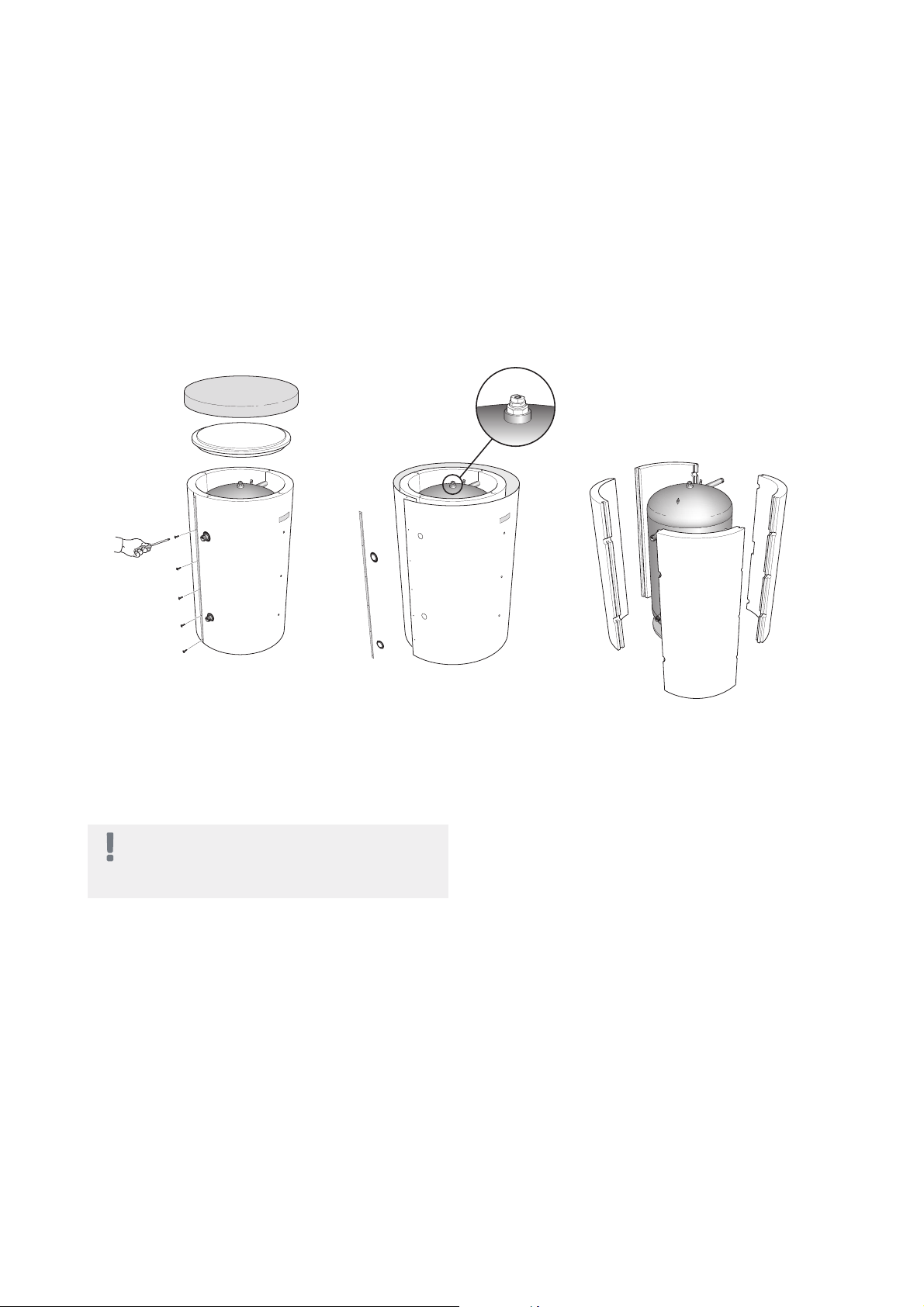

Demontering av isolering
Isoleringen på UKV 500 är demonterbar för att underlät-
ta hantering i trånga utrymmen. (Diametern utan isole-
ring är för UKV 500 Ø662 mm).
႑Lossa samtliga skruvar längs skarvskenan.
႑Lyft av topplocket.
႑Tag bort isoleringsmanteln.
႑Drag isoleringsdelarna rakt ut.
Bilden visar demontering av isolering på UKV 500
LEK
Återmontering sker i omvänd ordning.
Slutligen monteras alla medlevererade täckbrickor på
resp anslutning, genom att trycka dem över anslutning-
arna.
OBS!
Montera täckbrickorna och isoleringspluggarna
innan rörinstallationen görs.
9UKV 500 | SE

Installation
Ackumulatortanken ska installeras stående. De tre fötter-
na är justerbara i höjdled.
Samtliga anslutningar (även anslutningar och hål som
inte används) ska isoleras för att minimera tomgångsför-
lusterna.
Dockningar
OBS!
Detta är principschemor. Verklig anläggning
ska projekteras enligt gällande normer.

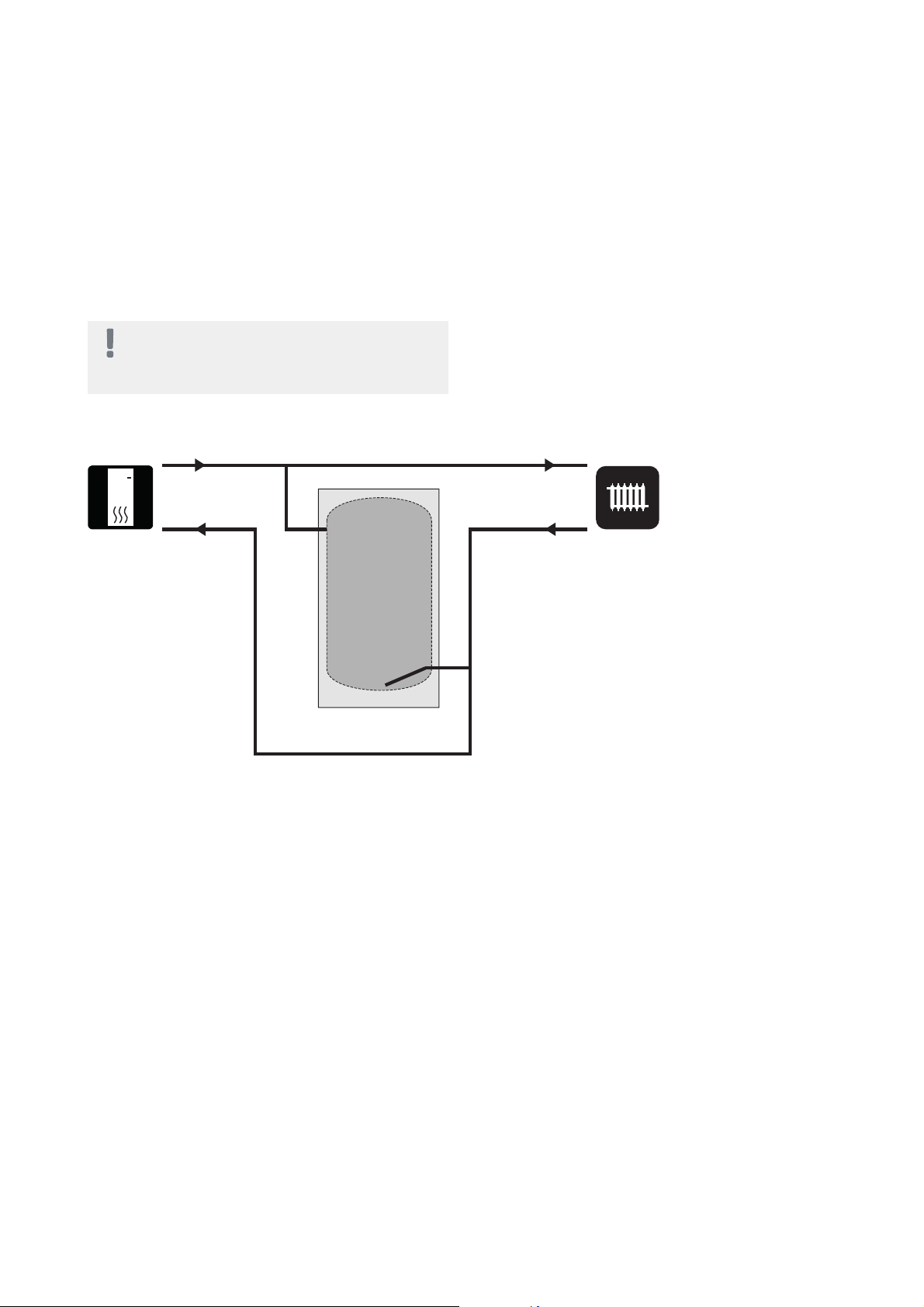

Volym och flödesutjämnare
För flerbostadshus, industrihallar eller liknande.
I de fall då systemvolymen i värmesystemet är under 20 l/kW (värmepumpseffekt vid 7/45 °C) och/eller flödet i stryps
okontrollerat installeras en UKV-tank som volym- och flödeshöjare.
UKV 500 | SE10

Volymökning samt reducering av värmeknäppningar
För villor.
I de fall då systemvolymen i klimatsystemet är under 20 l/kW (värmepumpseffekt vid 7/45 °C) och/eller flödet stryps
okontrollerat installeras en UKV-tank som volymförhöjare.
För att reducera värmeknäppningar i klimatsystemet installeras en UKV-tank.
Flödesutjämnare samt reducering av värmeknäppningar
För villor.
I de fall då systemvolymen i klimatsystemet är under 20 l/kW (värmepumpseffekt vid 7/45°C) och/eller flödet stryps
okontrollerat installeras en UKV-tank som flödeshöjare.
För att reducera värmeknäppningar i klimatsystemet installeras en UKV-tank.
11
UKV 500 | SE

Rörinstallation
Rörinstallationen ska utföras enligt gällande regler.
Avtappningsventilen monteras på värmesystemets retur-
ledning (XL2).
Systemet där ackumulatortanken är installerad ska förses
med säkerhetsventilen på högst 6 bar (0,6 MPa) och dess
spillrör ska mynna fritt över avlopp. Spillrörets dimension
ska vara samma som säkerhetsventilens. Spillröret ska
ha en fallande dragning i hela sin längdsamt vara frost-
fritt anordnat. Mynningen på spillröret ska vara synlig.
OBS!
Montera täckbrickorna innan rörinstallationen
görs
Påfyllning
Påfyllning av ackumulatortanken sker genom att först
öppna avluftningsventilen (QM23) i toppen på ackumu-
latortanken.
Fyll på kärlet genom avtappningsventilen.
När det endast kommer vatten ur avluftningsventilen
(till en början kommer luftblandat vatten ut ur avluft-
ningsventilen) kan avluftningsventilen stängas och acku-
mulatortanken är fylld.
UKV 500 | SE12

Tekniska uppgifter
Mått
UKV 500
Skissen gäller när dykrören är mot betraktaren.
A- A
A- A
315 270
305
305
1425
1425
1835~1840
Ø 830
20+15/-0
360 235
105
315
860
Ställbara
20+15/-0
13UKV 500 | SE

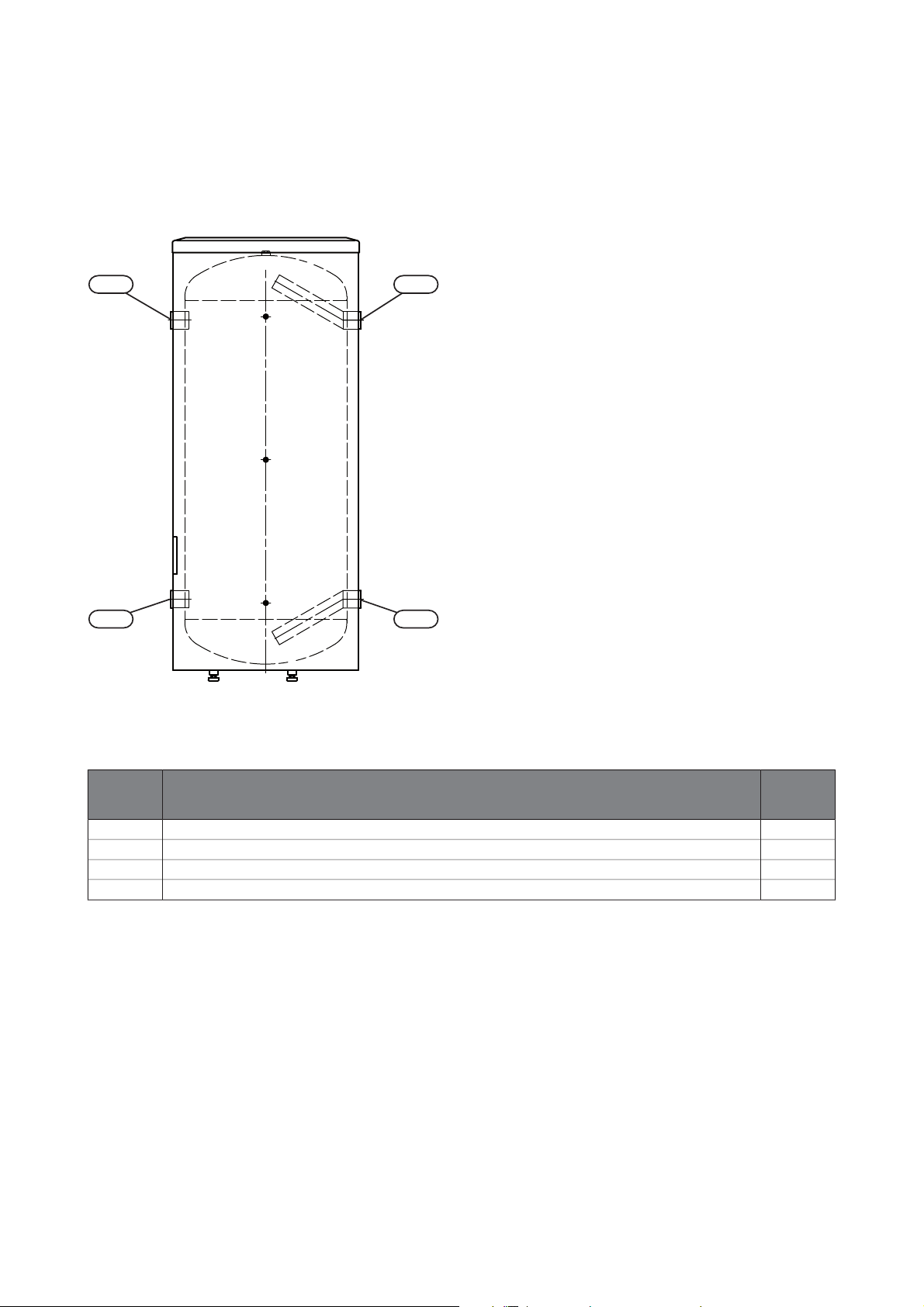

Röranslutningar
UKV 500
XL2
XL1
XL9
XL8
Rördimensioner
Anslut-
ning
G2" inv.Anslutning framledning värmesystemXL1
G2" inv.Anslutning returledning värmesystemXL2
G2" inv.Anslutning dockning från värmepumpXL8
G2" inv.Anslutning dockning till värmepumpXL9
UKV 500 | SE14

Teknisk data
UKV 500Modell
CEffektivitetsklass1
830mmDiameter Ø
662mmDiameter utan isolering Ø
1835-1840mmHöjd
2040mmErforderlig reshöjd
492literVolym
110kgNettovikt
6barMax arbetstryck
85°CMax arbetstemperatur
651 97 84RSK nr
080 114Art. nr
1Skala för produktens effektivitetsklass A+ - F.
Energimärkning
NIBETillverkare
UKV-500Modell
C
Effektivitetsklass
100WVärmeförlust
492lVolym
Med reservation för eventuella mått- och konstruktionsändringar.
15
UKV 500 | SE

English
Important information
Safety information
This manual describes installation and service procedures
for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning use
of the appliance in a safe way and under-
stand the hazards involved. Children shall
not play with the appliance. Cleaning
and user maintenance shall not be made
by children without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2017.
Symbols
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
aboutwhatyoushouldobservewhenmaintain-
ing your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
Marking
The CE mark is obligatory for most products sold
in the EU, regardless of where they are made.
CE
General
UKV 500 is designed and manufactured according to
good technical practice1in order to ensure safe usage.
1Pressure Equipment Directive 2014/68/EU Article 4 point 3.
Serial number
The serial number can be found on top of the product.
Caution
Always give the product's serial number when
reporting a fault.
Recovery
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type of
service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current legis-
lation.
UKV 500 | GB16

Inspection of the installation
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Heating medium (page 24)
Shut off valves
Safety valve
17
UKV 500 | GB

For the User
Maintenance
The safety valve in the system where the accumulator
tank is installed must be inspected regularly (about 4
times a year) to prevent blockages. To inspect the valve,
open the safety valve manually and check that water
flows through the overflow pipe. If this does not happen,
the safety valve is defective and must be changed.
Emptying
1. Shut off the incoming cold water.
2. Open the drain connection, or the drain valve if fit-
ted.
During draining, air must be let into the accumulator
tank by opening a vent valve or a hot water connection.
To ensure that the accumulator tank drains completely,
a hose or a pipe with an outlet below the lowest level
of the accumulator tank must be attached to the drain
connection or drain valve. When installed where there
is a risk of frost, the accumulator tank must be emptied
whenever it is not in operation. Freezing could result in
the water heater bursting.
Service
When a service is necessary, contact the main contractor.
You must always state the installation date and manu-
facturing number (PF3) .
Only spare parts supplied by NIBE AB in Markaryd may
be used.
UKV 500 | GB18

For the Installer
General
UKV 500 has several different areas of use.
UKV 500 can be used during external control of the
heating system. The heat pump then charges UKV 500
with floating or fixed condensing. The external control
function controls the heat distribution from UKV 500 to
the consumer. If the flow to the heating system can be
restricted using radiator thermostats for example, install
a UKV 500 as an intermediate tank. This ensures a secure
flow for the heat pump. UKV 500 also allows a greater
flow to the heating system than across the heat pump.
In some installations, so-called heat spikes occur as a
result of movements during temperature changes. To
eliminate temporary temperature changes, and thereby
prevent heat spikes, install a UKV 500 after the heating
installation. UKV 500 can also be used to increase the
system volume and prevent malfunctions.
The accumulator tank consists of a steel vessel.
The accumulator tank is designed and manufactured for
a maximum cut-off pressure of 6 bar.
Maximum permitted temperature is 85 °C.
The insulation on the sides of UKV 500 consists of EPS
with a thickness of 85 mm, which provides excellent heat
insulation. The insulation and white plastic outer clad-
ding can easily be removed to make it easier to move
the accumulator tank through doorways, for example.
Transport
UKV 500 should be transported and stored vertically in
a dry place. The UKV 500 may, however, be carefully laid
on its back when being moved into a building.
R
0
R
0
Assembly
The accumulator tank may only be installed vertically.
The accumulator tank is unscrewed from the pallet and
lifted into position.
Position UKV 500 on a firm base that can take the weight,
preferably on a concrete floor or foundation. Use the
product's adjustable feet to obtain a horizontal and
stable set-up.
The area where UKV 500 is located must be equipped
with floor drainage.
0-15 mm
19UKV 500 | GB

Component positions
UKV 500
QM23
PF3
UL1
UA1
UA2
UA3
NameDesignation
Submerged tube Ø9,5 mmUA1
Submerged tube Ø9,5 mmUA2
Submerged tube Ø9,5 mmUA3
Adjustable feetUL1
Serial number platePF3
Venting valveQM23
UKV 500 | GB20
