Niceboy ION CHARLES i4 User manual

1
CHARLES i4
User Manual / Robotic Vacuum

2
CZ
OBSAH
1. Bezpečnostní pokyny
2. Bezpečnostní opatření
3. Informace k produktu
3.1. Schéma robotického vysavače
3.2. Schéma prachové nádoby a ovladače
3.3. Nabíjecí dok
3.4. Specikace
4. Pokyny k obsluze
4.1. Nabíjení
4.2. Zapnutí
4.3. Dálkový ovladač
4.4. Instalace vodní nádrže
5. Propojení smobilní aplikací
6. Údržba
6.1. Čištění prachové nádoby a ltru
6.2. Údržba bočních kartáčů
6.3. Údržba sensoru pádu
6.4. Údržba sacího zařízení
6.5. Údržba sensorů
6.6. Údržba nabíjecích elektrod
7. Seznam řešení problémů

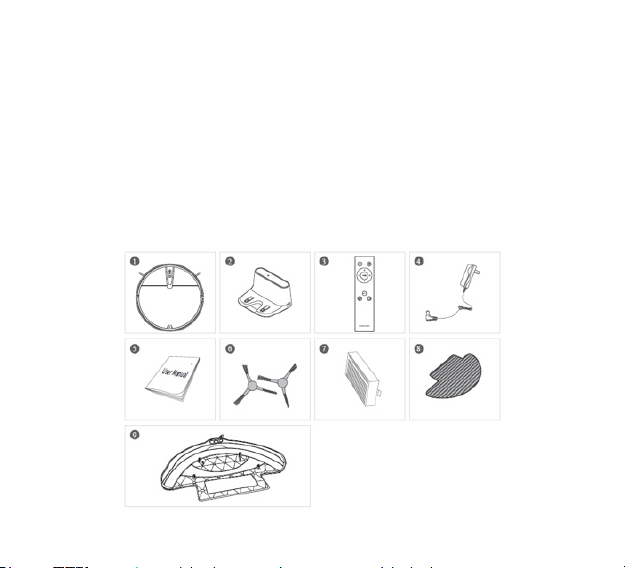

8. Obsah balení

3
BEZPEČNOSTNÍ POKYNY
Před použitím produktu dodržujte následující bezpečnostní opatření:
• Před použitím výrobku si pečlivě přečtěte tuto příručku a produkt používejte podle pokynů
v této příručce.
• Jakákoli operace, která není v souladu s tímto návodem, může vést k poškození produktu
a zranění osob.
1. Tento výrobek může demontovat pouze autorizovaný technik. Vpřípadě demontování
nepověřenou osobou může dojít k poškození produktu a zranění osob.
2. Výrobek musí být používán pouze s napájecím adaptérem dodaným výrobcem. Použití
jiného adaptéru sjinými specikacemi může vést kpoškození produktu.
3. Nedotýkejte se kabelu, nabíjecí základny a napájecího adaptéru mokrou rukou.
4. Udržujte otvor a pohyblivé části bez záclon, vlasů, oblečení nebo prstů.
5. Nepokládejte čistič do blízkosti hořících předmětů, včetně cigarety, zapalovače nebo čeho-
koli, co by mohlo způsobit požár.
6. Nepoužívejte čistič ke sběru hořlavých materiálů, včetně benzínu nebo toneru z tiskárny,
kopírky a mixéru. Nepoužívejte jej s hořlavinami v okolí
7. Po nabití výrobek vyčistěte a před čištěním vypněte spínač.
8. Neohýbejte dráty a nepokládejte na stroj těžké nebo ostré předměty.
9. Tento výrobek je domácí spotřebič pro vnitřní použití, nepoužívejte jej venku.
10. Čistič nesmí používat děti od 8 let a mladší nebo osoby s duševní poruchou, pokud jim
nebyl poskytnut dohled nebo nebyly poučeny o používání tohoto spotřebiče. Nedovolte
dětem, aby na čističi jezdily nebo si s ním hrály.
11. Nepoužívejte tento výrobek na mokré nebo podmáčené ploše.
12. Případné problémy při čištění výrobku je třeba co nejdříve odstranit. Před použitím čističe
ukliďte napájecí kabel nebo drobné předměty na podlaze, pokud by bránily čištění. Pře-
hněte lem koberce a zabraňte tomu, aby se záclona nebo ubrus dotýkaly podlahy.
13. Pokud se v uklízené místnosti nachází schodiště nebo jakákoli jiná konstrukce, nejprve
vyzkoušejte, zda ji robot rozpozná a nespadne z jejího okraje. Pokud je k ochraně potřeba
fyzická bariéra, ujistěte se, že zařízení nezpůsobí takové zranění, jako při zakopnutí
14. Pokud se výrobek delší dobu nepoužívá, musí se stroj každé tři měsíce nabít, aby se přede-
šlo selhání baterie z důvodu nízkého výkonu po dlouhou dobu.

4
15. Nepoužívejte jej bez nasazeného sběrače prachu a ltrů
16. Při nabíjení se ujistěte, že je napájecí adaptér připojen k zásuvce nebo nabíjecí základně.
17. Vyhýbejte se chladu nebo horku. Robota provozujte při teplotách od -10 °C do 50 °C.
18. Před vyřazením výrobku odpojte čistič od nabíjecí základny, vypněte napájení a vyjměte
baterii.
19. Při vyjímání baterie se ujistěte, že výrobek není zapnutý.
20. Před likvidací výrobku vyjměte a zlikvidujte baterii v souladu s místními zákony a předpisy.
21. Nepoužívejte výrobek s poškozeným napájecím kabelem nebo zásuvkou.
22. Nepoužívejte výrobek, pokud nemůže normálně fungovat z důvodu pádu, poškození,
venkovního použití nebo vniknutí vody.
BEZPEČNOSTNÍ OPATŘENÍ
Před použitím čističe si prosím přečtěte následující pokyny.
Napájecí kabel a další drobnosti
roztroušené na zemi mohou
výrobek zamotat nebo omotat.
Před použitím je nezapomeňte
odstranit.
Prosím, srolujte třásně koberce
nebo zajistěte, aby výrobek ne-
nasál koberec sjemným vlasem.

5

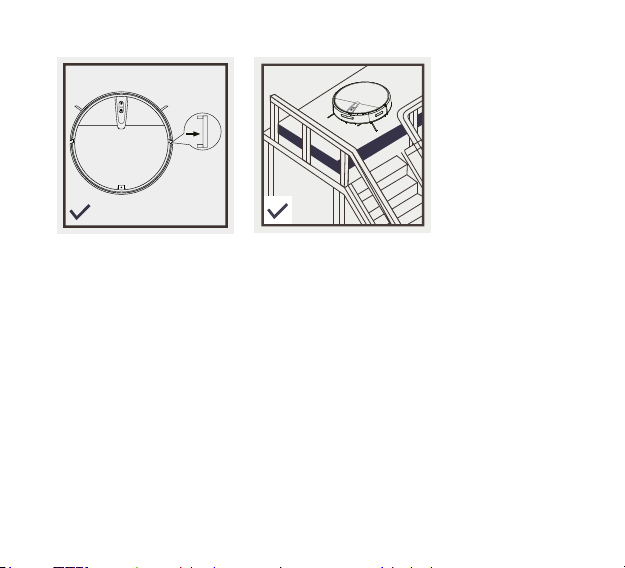

Odstraňte prosím bílé proužky
na obou stranách nárazníku,
jinak nebude zařízení fungovat
normálně
Ochranná zábradlí musí být
umístěna na okraji, aby byla
zajištěna bezpečnost provozu
výrobku.

6
INFORMACE KPRODUKTU
Schéma robotického vysavače
1. Kryt vysavače
2. Wi dioda
3. Infračervený sensor
4. Tlačítko vypnutí/zapnutí
5. Automatické nabíjení
6. Středový odklopný kryt
7. Sensor pádu
8. Nabíjecí elektrody
9. Levý přimetací štětec
10. Sensor pádu
11. Levé kolečko
12. Středové kolečko
13. Pravý přimetací štětec
14. Kryt baterie
15. Sací zařízení
16. Pravé kolečko
17. Středový odklopný kryt
18. Prachová nádoba
19. Držadlo prachové nádoby
20. Infračervené sensory
21. Napájecí konektor
22. Vývod vzduchu
5
6
12
17
19
18
13
16
15
14
9
7
11
10
8
3
4
1
2
20
21
22

7

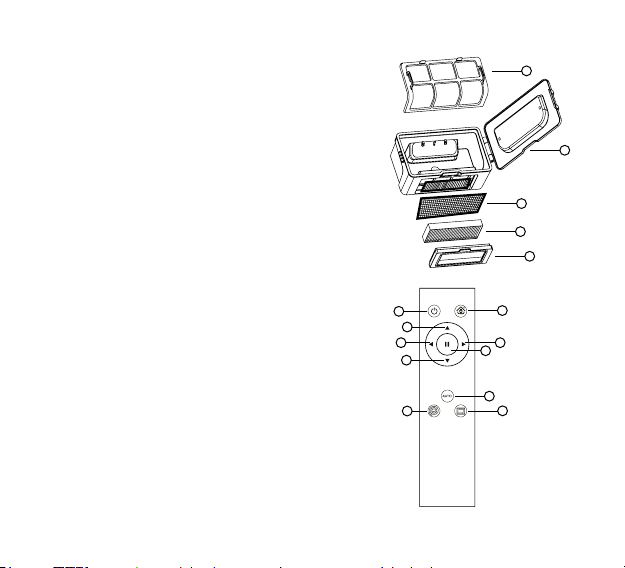

Schéma prachové nádoby a ovladače
1. Prachový ltr
2. Prachová nádobka
3. Jemný bavlněný ltr
4. HEPA ltr
5. Těsnicí kroužek ltračního prvku
6. Zapnuto/Vypnuto
7. Vpřed
8. Vlevo
9. Zpět
10. Čištění z daného bodu
11. Vrácení do nabíjecího doku
(pouze pro modely podporující danou funkci)
12. Vpravo
13. Přerušit
14. Automatické čištění
15. Čištění podél okrajů
1
2
3
4
5
11
6
8
10
7
9
12
13
14
15

8
Nabíjecí dok
1. Led dioda
2. Napájecí adaptér
3. Vstup napájení
4. Nabíjecí elektrody
5. Vstup napájení na zařízení
1
4
5
3
2

9
Specikace
Průměr 320 mm
Výška 78 mm
Čistá hmotnost 2,15 kg
Napětí 7.4 V
Baterie Lithiová baterie 4 400mAh
Výkon 15 W
Objem sběrače prachu 600ml
Objem vodního rezervoáru 180 ml
Typ nabíjení Automatické / manuální nabíjení
Režim čištění Zig-Zag čistění, Automatické čištění,
čištění s pevným bodem, čištění okrajů
Doba do plného nabití 4-5 hodin
Pracovní doba Přibližně 100 minut
Typ tlačítek Fyzická tlačítka

10
POKYNY K OBSLUZE
Nabíjení
1. Jak používat nabíjecí základnu
Umístěte nabíjecí základnu na rovnou podložku a připojte
napájecí adaptér. Indikátor napájení bude neustále svítit.
*Poznámky
Umístěte nabíjecí základnu na rovnou plochu zády ke stěně
a odstraňte všechny překážky kolem nabíjecí základny o šířce
přibližně 1 metr a 2 metry před nabíjecí základnou, jak je
znázorněno na obrázku.
2. Dva způsoby nabíjení
Přímo zapojte napájecí adaptér do přístroje, přičemž druhý konec připojte k napájecímu zdroji,
jak je znázorněno na obrázku A.
K nabíjení použijte nabíjecí základnu, jak je znázorněno na obrázku B.
C. Při prvním nabíjení nabíjejte přístroj nejméně 12 hodin a nabíjejte jej, dokud se nerozsvítí
červená kontrolka tlačítka napájení. Po úplném nabití baterie bude trvale svítit zelená
kontrolka.
D. Při každodenním používání uložte stroj na nabíjecí stojan a ujistěte se, že je nabíjecí stojan
zapnutý.
E. Pokud stroj delší dobu nepoužíváte, plně jej nabijte, vypněte spínač a uložte jej na chlad-
ném a suchém místě.
F. Při nastavování režimu rezervace nepoužívejte režim ručního nabíjení. Doporučuje se
používat režim automatického nabíjení

11
Zapnutí
Zapněte spínač napájení, indikátor tlačítka na panelu
bliká (1 znamená zapnutí napájení, 0 znamená vypnutí
napájení).
Dálkový ovladač
Pohotovostní režim
Stisknutím tohoto tlačítka přejdete do režimu spánku;
stisknutím tlačítka přerušit přístroj znovu spustíte; pokud
přístroj nebude provozován do 3 minut, přejde automa-
ticky do režimu spánku.
Automatické čištění
Stisknutím tohoto tlačítka spustíte automatické čištění; stisknutím tlačítka přerušit v případě
potřeby pozastavíte práci stroje.
Automatické dobíjení (Pouze u modelů s touto funkcí)
Stisknutím tohoto tlačítka automaticky vyhledáte nabíjecí základnu pro nabíjení.
Pauza
Stisknutím této klávesy pozastavíte stroj v běžném stavu a stisknutím této klávesy probudíte
stroj ve spícím stavu.
Směr
Vpřed
Stisknutím tohoto tlačítka posunete stroj dopředu.
Zpět
Stisknutím tohoto tlačítka se stroj vrátí zpět.
Vlevo
Stisknutím tohoto tlačítka posunete stroj doleva.
Doprava
Stisknutím tohoto tlačítka posunete stroj doprava.

12
Režim posunu podél stěny
Stisknutím tohoto tlačítka přejdete do režimu čištění. Na jiný režim (např. automatický) lze
přepnout pouze dálkovým ovladačem, jinak bude v tomto režimu pracovat až do vypnutí.
Čištění v pevném bodě
Stisknutím tohoto tlačítka spustíte spirálové bodové čištění. (Po skončení režimu čištění s
pevným bodem přejde stroj automaticky do automatického režimu.)
Instalace vodní nádrže
1. Vložte přední část nádržky na vodu do mopu, vyrovnejte ji podle obrázku a přilepte mop
na oboustrannou lepicí pásku nádržky na vodu
2. Otevřete přívod vody na nádrži a pomalu napusťte vodu do nádrže.

13
3. Umístěte dno stroje nahoru, vyrovnejte polohovací sloupek nádrže na vodu
s polohovacím otvorem vozíku ve spodní části stroje a zatlačte na vodní nádržku.
*Nádrž na vodu nemá funkci uzavírání průniku vody a začne prosakovat po vniknutí vody. Před
nabíjením nádrž na vodu vyjměte.
*Při používání nádrže na vodu dávejte pozor, včas doplňte vodu nebo vyčistěte nádrž. Před přidáním
vody ji prosím vyjměte.
*Nepoužívejte nádržku na prosakující vodu na koberci. Při použití nádržky na vodu k vytírání podla-
hy, ohněte okraj koberce, aby nedošlo ke znečištění koberce cizími látkami z hadru.
*Po vyčištění hadru je nutné ho vysušit, dokud neodkapává, a poté jej nasadit na nádržku na vodu.
Současně musí být hadr rovný.
PROPOJENÍ SAPLIKACÍ
1. Stáhněte si aplikaci naskenováním QR kódu pomocí mobilního telefonu nebo vyhledejte
„Niceboy ION“ na trhu mobilních aplikací a stáhněte si aplikaci. Před použitím této funkce
se ujistěte, že je váš mobilní telefon připojen k Wi-Fi.
2. Otevřete aplikaci „Niceboy ION“ a založte si nový účet nebo použijte stávající.
3. Po nastavení hesla přejděte k dalšímu kroku „Přidat zařízení“.
4. Vyberte a klikněte na „Malé domácí přístroje“.
5. Vyberte a klikněte na „Niceboy ION Charles i4“
6. Zapněte tlačítko napájení na boku stroje (1 - zapnuto; 0 - vypnuto), jak je znázorněno na
obrázku.
7. Po zaznění úvodního tónu dlouze stiskněte tlačítko Start/Stop na panelu na dobu delší než

14
5 s, dokud se neozve zvukový signál a nezačne blikat indikátor WiFi LED.
8. Ujistěte se, že znáte název vaší domácí WiFi, zadejte heslo WiFi a klikněte na tlačítko DALŠÍ
(poznámka: k dispozici je pouze 2,4G WiFi), jak je znázorněno na obrázku.
9. Ujistěte se, že indikátor LED WiFi bliká, a zaškrtněte „Potvrdit rychlé blikání indikátoru“ a
klikněte na Další pro připojení k síti a na Dokončit po úspěšném přidání zařízení. Připojení
zařízení k síti WiFi může trvat několik desítek sekund v závislosti na síle signálu. Po úspěš-
ném připojení zařízení se zobrazí ovládací rozhraní.
Resetování WiFi: V případě vypršení doby pro připojení nebo před připojením dalšího mobil-
ního telefonu nejprve zapněte zařízení a do 10 sekund od připojení dlouze stiskněte tlačítko
Start/Stop na 5 sekund, dokud nezazní zvukový signál, a poté jej znovu připojte k síti WiFi. Po
nastavení hesla přejděte k dalšímu kroku „Přidat zařízení
ÚDRŽBA

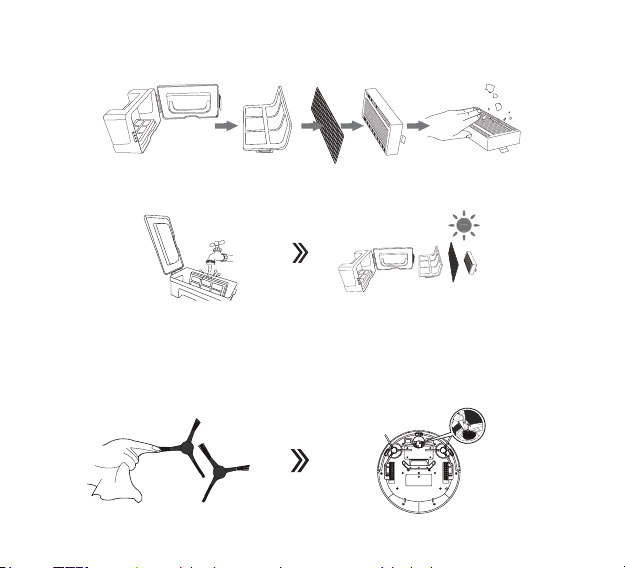

Čištění prachové nádoby a ltru
Vyjměte prachovou nádobu.
Otevřete pojistku prachové nádoby a vysypte prach a odpadky.

15
Vyjměte ltrační prvky. Filtr HEPA lze omývat vodou a před mytím jej můžete poklepem zbavit
prachu.
Umyjte sběrač prachu a první ltrační prvek, vysušte sběrač prachu a ltrační prvky a udržujte
je v suchu, aby byla zajištěna jejich životnost.
Údržba přimetacích kartáčů
Vyčistěte boční kartáč Vyjměte boční
kartáč a otřete jej čistým hadříkem.
Univerzální kolečko Clean
Vyčistěte univerzální kolečko, abyste odstranili
chlupy a vyčistěte je od
zamotaných vlasů.

16

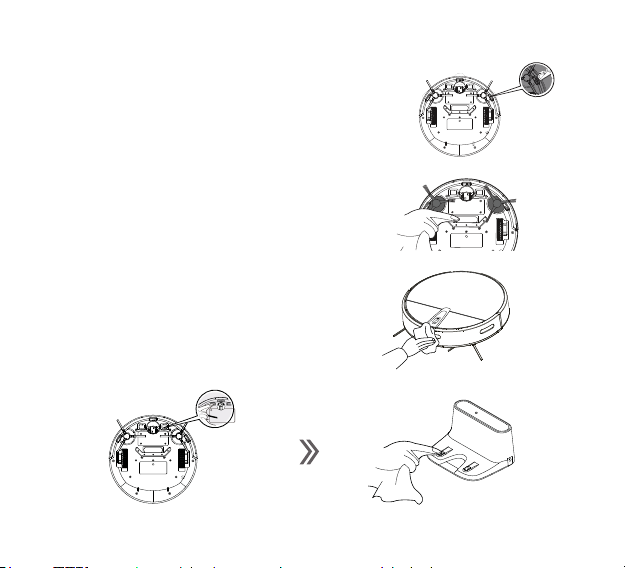

Údržba sensoru pádu
Vyčistěte sensory pádu, abyste zajistili citlivost snímače.
Údržba sacího zařízení
Pokud je v sacím otvoru velké množství prachu,
vyčistěte jej hadříkem.
Údržba sensorů
Vyčistěte čidlo senzoru
Údržba nabíjecích elektrod
Jemně otřete spodní část stroje a nabíjecí elektrodu
nabíjecí základny měkkým hadříkem.

17
SEZNAM ŘEŠENÍ PROBLÉMŮ
Když se se strojem něco pokazí, červená kontrolka bliká nebo svítí nepřetržitě a hlasová signali-
zace se ozve současně s hlasovými pokyny.
*Technické tipy
Pokud výše uvedený způsob problém nevyřeší, zkuste následující postup:
1. Restartujte napájení stroje.
2. Pokud se problém nepodaří vyřešit restartováním stroje, zašlete stroj do servisu poprodejního
servisního střediska k provedení údržby.
Jedno pípnutí/dvakrát, červená kontrolka vždy svítí
Čtyři pípnutí/dvakrát, červená kontrolka bliká
Tři pípnutí/dvakrát, červená kontrolka bliká
Dvě pípnutí/dvakrát, červená kontrolka bliká
Jedno pípnutí/dvakrát, červená kontrolka bliká
Kolo je zaseknuté
Vybití baterie
Pozemní snímač abnormální
Boční kartáč abnormální
Přední nárazník je zaseknutý

18
OBSAH BALENÍ
Sériové číslo
1
2
3
4
5
6
7
8
9
Množství
1
1
1
1
1
1 pár
1
1
1
Popis
Hlavní stroj (včetně baterie)
Nabíjecí dok
Dálkový ovladač (bez baterie)
Nabíjecí adaptér
Manuál
Přimetací štětce
HEPA ltr
Vytírací hadr
Vodní nádržka

19
INFORMACE PRO UŽIVATELE KLIKVIDACI ELEKTRICKÝCH
AELEKTRONICKÝCH ZAŘÍZENÍ (DOMÁCNOSTI)
Uvedený symbol na výrobku nebo vprůvodní dokumentaci znamená,
že použité elektrické nebo elektronické výrobky nesmí být likvidovány
společně skomunálním odpadem. Za účelem správné likvidace výrobku
jej odevzdejte na určených sběrných místech, kde budou přijata zdarma.
Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní
zdroje anapomáhá prevenci potenciálních negativních dopadů na životní
prostředí alidské zdraví, což by mohly být důsledky nesprávné likvidace
odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího
sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být
vsouladu snárodními předpisy uděleny pokuty. Informace pro uživatele klikvidaci elektrických
aelektronických zařízení
(remní apodnikové použití).
Za účelem správné likvidace elektrických aelektronických zařízení pro remní apodnikové
použití se obraťte na výrobce nebo dovozce tohoto výrobku. Ten vám poskytne informace
ozpůsobech likvidace výrobku avzávislosti na datu uvedení elektrozařízení na trh vám sdělí,
kdo má povinnost nancovat likvidaci tohoto elektrozařízení.Informace klikvidaci vostatních
zemích mimo Evropskou unii. Výše uvedený symbol je platný pouze vzemích Evropské unie.
Pro správnou likvidaci elektrických aelektronických zařízení si vyžádejte podrobné informace
uVašich úřadů nebo prodejce zařízení.

20
SK
OBSAH
1. Bezpečnostné pokyny
2. Bezpečnostné opatrenia
3. Informácie k produktu
3.1. Schéma robotického vysávača
3.2. Schéma prachovej nádoby a ovládača
3.3. Nabíjací dok
3.4. Špecikácia
4. Pokyny na obsluhu
4.1. Nabíjanie
4.2. Zapnutie
4.3. Diaľkový ovládač
4.4. Inštalácia vodnej nádrže
5. Prepojenie smobilnou aplikáciou
6. Údržba
6.1. Čistenie prachovej nádoby a ltra
6.2. Údržba bočných kief
6.3. Údržba senzora pádu
6.4. Údržba nasávacieho zariadenia
6.5. Údržba senzorov
6.6. Údržba nabíjacích elektród
7. Zoznam riešení problémov
8. Obsah balenia
