CHARLES i9
User Manual / Robotic Vacuum

2
CZ
OBSAH
1. Bezpečnostní pokyny
1.1. Servisní omezení
1.2. Baterie a nabíjení
2. Bezpečnostní opatření
3. Informace k produktu
3.1. Schéma robotického vysavače
3.2. Dokovací stanice
3.3. Specikace
4. Návod k obsluze
4.1. Zapnutí/vypnutí
4.2. Nabíjení
4.3. Prachová schránka
4.4. Nádrž na vodu
4.5. Jednoduchý sací a válcový kartáč
5. Připojení APP
6. Údržba
6.1. Čištění válcového kartáče
6.2. Čištění bočního kartáče
6.3. Baterie
6.4. Nabíjecí stojan a nabíjecí elektroda
6.5. Univerzální kolečko
6.6. Aktualizace rmwaru
7. Řešení problémů
8. Často kladené otázky
9. Seznam balení

3
BEZPEČNOSTNÍ POKYNY
Před použitím produktu dodržujte následující bezpečnostní opatření:
• Před použitím výrobku si pečlivě přečtěte tuto příručku a používejte výrobek podle pokynů
v ní uvedených.
• Pokud potřebujete výrobek předat třetí osobě, přiložte k němu návod k obsluze.
• Jakákoli činnost v rozporu s tímto návodem může vést k poškození výrobku a zranění osob.
1. Servisní omezení
1. Tento výrobek může demontovat pouze autorizovaný technik. Takové jednání bez
oprávnění se nedoporučuje.
2. S tímto výrobkem lze používat pouze napájecí adaptér dodaný výrobcem. Použití
adaptéru jiné charakteristiky může způsobit poškození výrobku.
3. Nedotýkejte se kabelu, nabíjecí základny a napájecího adaptéru mokrou rukou.
4. Udržujte otevírací a provozní části bez záclon, vlasů, oblečení nebo prstů.
5. Nepokládejte čističku do blízkosti hořících předmětů, včetně cigarety, zapalovače nebo
čehokoli, co by mohlo způsobit požár.
6. Nepoužívejte čistič ke sběru hořlavého materiálu, včetně benzínu nebo toneru z tiskár-
ny, kopírky a mixéru. Nepoužívejte jej v blízkosti hořlavých látek.
7. Po nabití výrobek vyčistěte a před čištěním vypněte spínač výrobku.
8. Neohýbejte příliš dráty a nepokládejte na přístroj těžké nebo ostré předměty.
9. Tento výrobek je domácí spotřebič pro vnitřní použití, nepoužívejte jej prosím venku.
10. Čistič nesmí používat děti od 8 let a mladší nebo osoby s duševní poruchou, pokud jim
nebyl poskytnut dohled nebo nebyly poučeny o používání tohoto spotřebiče. Nedovol-
te dětem, aby na čističi jezdily nebo si s ním hrály.
11. Nepoužívejte tento výrobek na mokré nebo podmáčené půdě
12. Případné problémy při čištění výrobku je třeba co nejdříve odstranit. Před použitím
čističe ukliďte napájecí kabel nebo drobné předměty na podlaze, pokud by bránily
čištění. Přeložte je přes třásně koberce a zabraňte tomu, aby se záclona nebo ubrus
dotýkaly podlahy.

4
13. Pokud se v uklízené místnosti nachází schodiště nebo jakákoli zvednutá konstrukce, nej-
prve vyzkoušejte, zda ji robot rozpozná a nespadne z okraje. Pokud je k ochraně nutná
fyzická bariéra, ujistěte se, že zařízení nezpůsobí takové zranění, jako je zakopnutí
14. Pokud se výrobek delší dobu nepoužívá, je třeba stroj každé tři měsíce nabít, aby nedo-
šlo k selhání baterie z důvodu nízkého stavu energie po dlouhou dobu.
15. Nepoužívejte jej bez nasazeného sběrače prachu a ltrů.
16. Při nabíjení se ujistěte, že je napájecí adaptér připojen do zásuvky nebo nabíjecí
základny.
17. Vyhněte se jakémukoli chladu nebo horku. Robota provozujte při teplotách od -10 °C
do 50 °C.
18. Před vyřazením výrobku odpojte čistič od nabíjecí základny, vypněte napájení a vyjměte
baterii.
19. Při vyjímání baterie se ujistěte, že výrobek není zapnutý.
20. Před vyřazením výrobku vyjměte a zlikvidujte baterii v souladu s místními zákony a
předpisy.
21. Nepoužívejte výrobek s poškozeným napájecím kabelem nebo zásuvkou.
22. Nepoužívejte výrobek, pokud nemůže normálně fungovat z důvodu pádu, poškození,
venkovního použití nebo vniknutí vody.
2. Baterie a nabíjení
1. Nepoužívejte baterii, nabíjecí stojan ani nabíječku od jiné rmy.
2. Ujistěte se, že použité napětí je správné.
3. Baterii ani nabíjecí stojan nerozebírejte, neopravujte ani neupravujte.
4. Neumísťujte nabíjecí stojan a hlavní přístroj do blízkosti zdroje tepla, jako jsou topná
tělesa, indukční vařiče, trouby apod.
5. Nikde výrobek neotírejte vlhkým hadříkem nebo jakoukoli tekutinou.
6. Použité baterie nevyhazujte svévolně a předejte je ke zpracování odborné recyklační
agentuře.
7. Pokud je napájecí kabel poškozený nebo zlomený, okamžitě jej přestaňte používat a
včas nás kontaktujte, abychom zvolili vhodný způsob zakoupení originálního napájecí-
ho kabelu k výměně.

5
8. Ujistěte se, že je hlavní stroj pro přepravu vypnutý, a doporučujeme jej zabalit s
originální krabicí.
9. Pokud výrobek delší dobu nepoužíváte, vypněte prosím po úplném nabití napájení,
vypněte hlavní stroj, uložte jej na chladném a suchém místě a nabíjejte jej alespoň
jednou za 3 měsíce, aby nedošlo k poškození baterie.
BEZPEČNOSTNÍ OPATŘENÍ

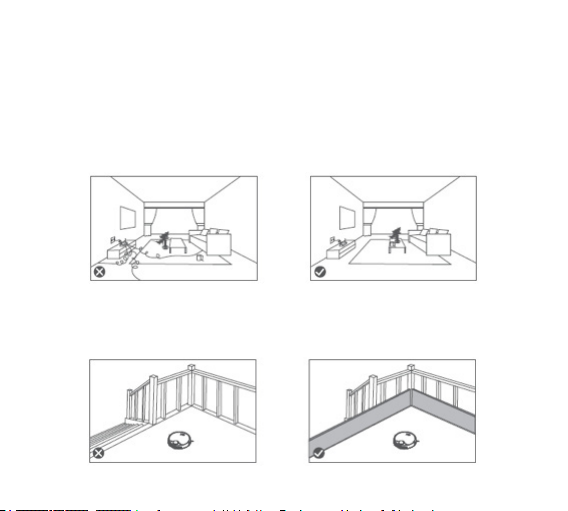

Před použitím ukliďte drobné předměty, křehké předměty, kabely, závěsy apod., abyste zabrá-
nili zamotání nebo poškození majetku.
Uživatelé, kteří mají v domě zdvojenou konstrukci, jako jsou schody apod., by měli mít na
paměti, že je přísně zakázáno používat výrobek v prostředí bez ohrazení, které je vyšší než
prostředí pro rodinné aktivity.

6
1. Napájecí tlačítko:
Krátké stisknutí: zametání/pauza
Dlouhé stisknutí: zapnutí/vypnutí
2. Barva kontrolky napájení:
Bílá: Výkon > 20 %
Červená: Výkon < 20 %
Blikající kontrolka: Nabíjení
Červené rychlé blikání: Porucha
Světelná indikace WiFi
Pomalé blikání: čekání na připojení
Normálně svítí: WiFi je připojena
Rychlé blikání: připojení WiFi se nezdařilo
3. Tlačítko pro dobíjení:
Krátké stisknutí: dobíjení/pauza
Dlouhé stisknutí: časování čištění
4. Senzor proti pádu
5. Nabíjecí sloupek
6. Univerzální kolečko
7. Boční kartáč
8. Boční kartáč
9. Válcový kartáč
10. Kryt válcového kartáče
11. Pohyblivé kolečko
12. Součástka hadru
13. Spona hadru

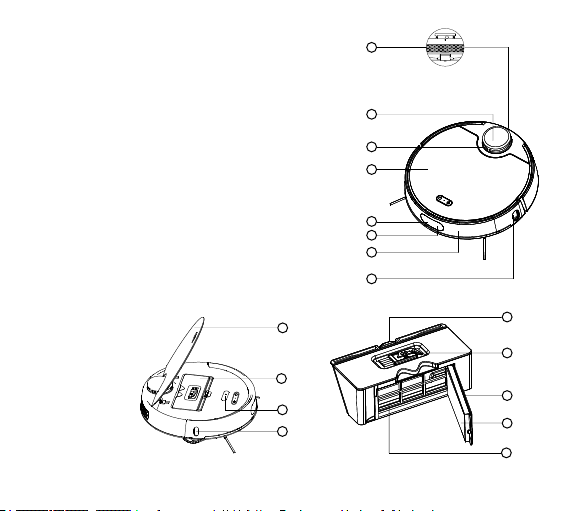

INFORMACE K PRODUKTU
Schéma robotického vysavače
3
5
6
7
8
9
10
11
12
13
2
4
1

7
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
14. Výfukový ventil
15. Laserový radar
16. Radarový snímač kolize
17. Kryt povrchu
18. Snímač vyrovnávání
19. Kolizní vyrovnávací paměť
20. Snímač kolize
21. Infračervený senzor
22. Kryt stroje
23. Prachová schránka
24. Tlačítko pro resetování
25. Senzor stěny
26. Spona prachové schránky
27. Čistící kartáč
28. Držák ltru
29. Vysoce účinný ltr
30. Primární ltr

8
31. Těsnicí uzávěr
32. Spona vodní nádrže
33. Nabíjecí sloupek
34. Sací otvor
35. Spona
36. Přívod vody pro hadr
37. Pevná spona
38. Spona na hadr
31
32
33
34
35
36
37
38
1
2
3
1. Indikace světelného signálu
2. Napájecí rozhraní
3. Nabíjecí stanice
Dokovací stanice

9
SPECIFIKACE
Rozměry L346*W340*H99mm
Hmotnost hostitele 3.1±0.1KG
Způsob připojení WiFi
Baterie Lithiová baterie, 5000mAH
Naměřené napětí 14.4V
Naměřený výkon 40W
Objem vodní nádrže 450ml
Kapacita prachového boxu 450ml
Rozměry L165*W142*H100mm

10
NÁVOD K OBSLUZE
Zapnuto/Vypnuto
1. V případě že je přístroj nabíjen na nabíjecím stojanu, automaticky se zapne.
2. Během nabíjení nelze stroj vypnout.
3. Při dlouhým stisku napájecího tlačítka se kontrolka napájení rozsvítí a spotřebič se zapne.
Po úspěšném zapnutí se ozve hlasová odezva.
4. Jestli se spotřebič nehýbe, lze ho vypnout dlouhým stisknutím tlačítka napájení.
Nabíjení

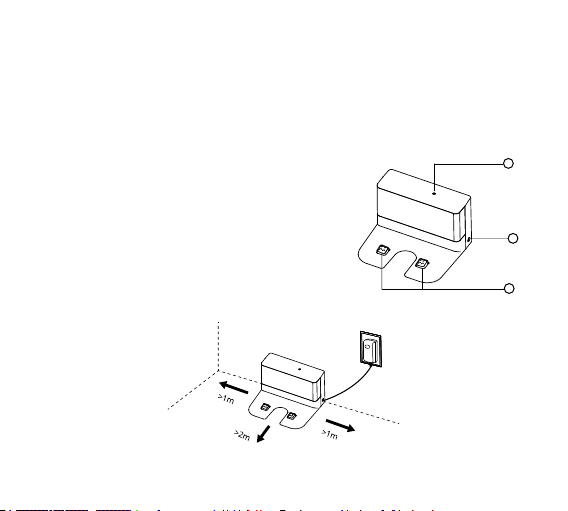

1. Vyjměte nabíjecí stojan z obalu.
1. Indikační kontrolka
2. Napájecí rozhraní
3. Nabíjecí terminál

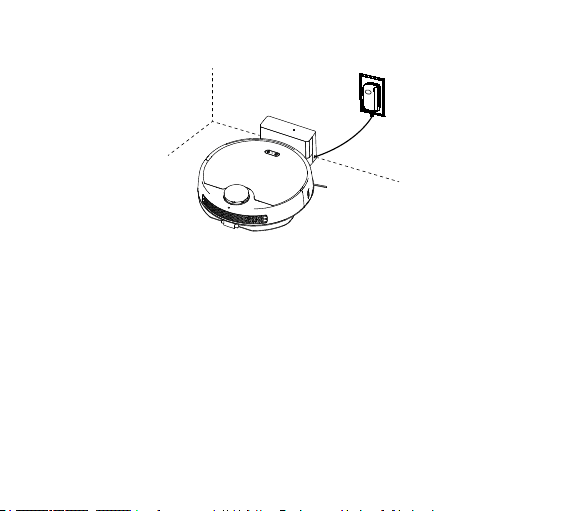

Dbejte na to, aby v prostoru 1 m po obou stranách
a 2 m a před nabíjecím stojanem nebyly žádné překážky.
1
2
3

11
2. Nabijte robotický vysavač na nabíjecím stojanu.
• Po skončení úklidu se přístroj automaticky vrátí do nabíjecího stojanu k nabíjení. Pokud
se nemůže vrátit na nabíjecí stojan, pokuste se odstranit překážky v okolí nabíjecího
stojanu nebo vysavač odneste zpět na nabíjecí stojan k nabíjení.
• Pokud je během čištění stav baterie stroje nižší než 20 %, automaticky se vrátí do
nabíjecího stojanu k nabití. Po úplném nabití baterie se automaticky vrátí do místa
přerušení a dokončí čištění.
• Pokud se stroj automaticky vypne z důvodu nízké energie, můžete jej ručně vrátit do
nabíjecího stojanu k nabití. Ujistěte se, že je nabíjecí elektroda v dobrém kontaktu, a
zkontrolujte, zda svítí kontrolka indikace nabíjení.
• Během nabíjení robotického vysavače na nabíjecím stojanu se automaticky zapne.

12
Nádoba na prach
Jak používat prachovou nádobu a HEPA ltr

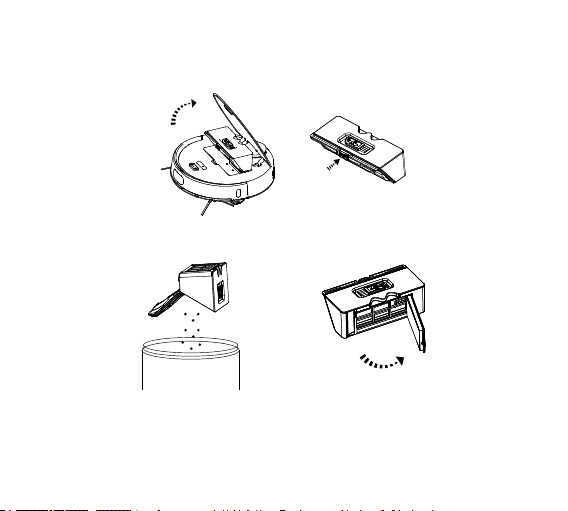

1. Vyjmutí prachové nádoby
Pozor: Neodlamujte západku prachového boxu v odlitku lomu.
2. Otevřete víko a vyprázdněte prach.
3. Otevřete držák ltru na prachovém boxu a vyjměte HEPA ltr.

13

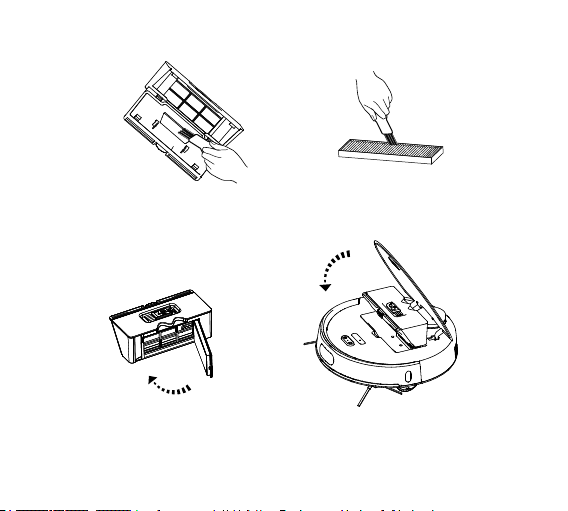

4. Prachový box a ltr vždy čistěte čisticím kartáčem a prachový box a primární ltr myjte
vodou.
5. Prachovou schránku a ltr namontujte do robota až po jejich kompletním vysušení.

14
Nádrž na vodu
1. Nejprve vyjměte nádobu na prach.
2. Otevřete těsnicí tlačítko nádržky na vodu a naplňte ji vodou, poté zakryjte těsnicí víko a
vložte nádržku do robota.
3. Připevněte mopovací hadr na spodní část zařízení.
Poznámky:
1. Před naplněním vyjměte nádržku na vodu, nenaplňujte nádržku uvnitř zařízení
2. Před nasazením nádržky na vodu a hadru robota odpojte a vysušte.
3. Neodlamujte sponu nádržky na vodu v případě jejího zlomení.
Jednoduchý sací a válcový kartáč
Stiskněte sponu na krytu válcového kartáče, poté kryt kartáče i s kartáčem sejměte. Po přizpů-
sobení polohy spony zatlačte jednotnou sací sestavu do drážky.
1. Kryt válcového kartáče
2. Spona
3. Válcový kartáč
4. Drážka válcového kartáče
5. Jednotlivá sací sestava
1
2
3
4
5

15
PŘIPOJENÍ APLIKACE
1. Stáhněte si aplikaci naskenováním QR kódu pomocí mobilního telefonu nebo vyhledejte
„Niceboy ION“ na trhu mobilních aplikací a stáhněte si aplikaci. Před použitím této funkce
se ujistěte, že je váš mobilní telefon připojen k Wi-Fi.
2. Otevřete aplikaci „Niceboy ION“ a založte si nový účet nebo použijte stávající účet.
3. Zapněte robotický vysavač a počkejte, až se ozve hlasový pokyn „Dobrý den, hlásím, že
jsem připraven“. Následně stiskněte zároveň obě tlačítka na vrchní straně zařízení přibližně
po dobu 3 vteřin, dokud se neozve hlasový pokyn „WiFi byla resetována“. LED diody budou
následně blikat pomalým přerušovaným světlem.
4. Otevřete aplikaci „Niceboy ION“ a kliknutím na „+“ přidejte zařízení. Klikněte na „Malé
domácí spotřebiče“ a vyberte „Niceboy ION Charles I9“.
5. Vyberte vaši WiFi a zadejte heslo, následně klikněte na „Další“.
6. V pravém horní rohu přepněte nastavení z „EZ MODE“ na „AP MODE“ a zaškrtněte „Potvr-
dit, že indikátor bliká pomalu, následně klikněte na „Další“.
7. V dalším kroku se připojte k WIFI hotspotu vysavače. Přejděte do nastavení WIFI vašeho
telefonu a připojte se k zařízení se jménem „SmartLifeXXXX“. Po připojení k hotspotu se
vraťte do aplikace, kde začne párování s vysavače. Po propojení vysavače a mobilní aplika-
ce zazní hlasový pokyn „Momentálně zjišťuji veškeré informace o uživateli“ a po úspěšném
spárování zazní „Úspěšně jsem se připojil k síti. Co náš čeká dalšího?“.
V případě změny kongurace routeru nebo hesla, případně nemožnosti připojení mobilní-
ho telefonu k zařízení z jiných důvodů, resetujte WiFi zařízení pro spárování.
Způsob resetování:
Po zapnutí zařízení stiskněte současně tlačítko napájení a tlačítko dobíjení na 3 sekundy,
dokud neuslyšíte hlasovou výzvu a kontrolka WiFi nebude pomalu blikat, což znamená, že
resetování WiFi proběhlo úspěšně.

16
ÚDRŽBA
Čištění středového kartáče
Otočte stroj a stiskněte sponu na krytu středového kartáče z obou konců, abyste vyndali
středový kartáč.
1. Kryt válcového kartáče
2. Spona
3. Válcový kartáč
4. Otvor pro válcový kartáč
Vyčistěte závity na středovém kartáči odpovídajícím čisticím kartáčem. Po vyčištění nasaďte
středový kartáč a upevněte kryt.
1
2
3
4

17
Čištění bočního kartáče
1. Otočte stroj, zvedněte levý a pravý kartáč a vytáhněte je.
2. Vyčistěte závity na levém a pravém kartáči a jejich ložiska.
3. Vyrovnejte boční kartáč s jeho ložiskem na stroji a pevným stisknutím namontujte levý a
pravý kartáč.
Doporučujeme pravidelně čistit boční kartáč;
Pokud je boční kartáč poškozený, vytáhněte poškozený boční kartáč přímo a nový boční kartáč
srovnejte s jeho ložiskem a pevně přitlačte.
Baterie
1. Vysoce výkonný lithium-iontový akumulátor je zabudován ve stroji. Baterie nemá paměťový
efekt a není třeba se obávat opakovaného nabíjení/vybíjení.
2. Abyste zachovali nejlepší výkon, nechte stroj nabíjet na nabíjecím stojanu, pokud nefunguje.
3. Po úplném nabití stroj vypněte, pokud nefunguje. Dlouhodobé udržování nabíjení může
poškodit baterii.

18
Nabíjecí stojan a nabíjecí elektroda
1. V případě odpojení napájení otřete nabíjecí stojan a nabíjecí elektrodu měkkým suchým
hadříkem.
2. Nabíjecí stojan a nabíjecí elektrodu pravidelně otírejte, abyste předešli problémům s
nabíjením přístroje na nabíjecím stojanu.
Středové kolečko
1. Středové kolo.
2. Očistěte vlasy na prach na kolečku a ložiskách.
3. Po úplném vysušení středové kolo znovu sestavte
Aktualizace rmwaru
1. Zkontrolujte a aktualizujte rmware prostřednictvím nastavení aplikace APP.
2. Při aktualizaci APP se ujistěte, že se robot nabíjí a baterie je vyšší než 60 %, viz postup v
návodu k obsluze APP.

19
ŘEŠENÍ PROBLÉMŮ
Sn Hlasová výzva Řešení problému
1Zdá se, že chybí prachová schránka. Znovu vložte prachovou schránku nebo
pozastavte čištění stroje.
2Zdá se, že radar na horní straně je
zakrytý. Prosím, vyčistěte jej a zkuste
to znovu.
Zkontrolujte a odstraňte cizí předměty v
okolí Lidaru nebo vysavač přemístěte na
jiné místo.
3Kolečka se nenachází na zemi.
Potřebuji novou polohu, abych mohl
pokračovat v úklidu.
Přesuňte stroj na jiné místo a spusťte
znovu čistění.
4Senzor chránící před nárazem není
plně funkční. Otřete ho prosím? Zkontrolujte a vyčistěte snímač proti pádu a zkuste to znovu.
5Senzor proti pádu je špinavý. Otřete
jej prosím? Zkontrolujte a vyčistěte snímač proti pádu a zkuste to znovu.
6Můj snímač stěny na pravé straně je
špinavý. Otřete jej prosím? Zkontrolujte a vyčistěte snímač stěny a zkuste to znovu.
7Zdá se, že radar na horní straně je
zakrytý. Prosím, vyčistěte jej a zkuste
to znovu.
Zkontrolujte a očistěte cizí předměty
kolem radaru a zkuste to znovu.
8Nárazník potřebuje očistit. Pomůžete
mi? Zkontrolujte, zda není zaseknutý nebo špinavý nárazník.
9Prosím, vyčistěte prachovou schránku. Vyčistěte prosím prachovou schránku.
Pokud je stroj během provozu vadný, tlačítko napájení rychle bliká červenou barvou. Při řešení
abnormálního problému se řiďte následujícími hlasovými pokyny nebo výzvou APP.

20
Sn Hlasová výzva Řešení problému
10 Můj hlavní kartáč se zdá zaseklý. Pomů-
žete mi prosím? Zkontrolujte, zda není hlavní kartáč zamotaný
11 Mé středové kolečko se bohužel zasek-
lo. Pomůžete mi prosím? Zkontrolujte, zda není hlavní kolo zaseknuté.
12 Boční kartáč se zdá být zaseknutý.
Pomůžete mi prosím? Zkontrolujte, zda není boční kartáč zamotaný.
13 Potřebuji si odpočinout. Vezměte prosím vysavač zpět do nabíje-
cího stojanu.
14 Dobíjení se nezdařilo. Prosím, vraťte
mne zpět na nabíjecí stanici. Zkontrolujte, zda je nabíjecí stojan pod napětím a zda se nenachází překážky v
blízkosti nabíjecího stojanu.
15 Baterie se zdá přehřátá. Vypnete mně
prosím, abych si mohl odpočinout. Vypněte přístroj a vyčkejte alespoň jednu hodinu.
16 Neznámá oblast. Nemohu provést
úklid. Zkontrolujte, zda je stroj správně připojen k síti, a zkuste jej přemístit.
